Токарный обрабатывающий центр с ЧПУ GL256-Y650, Stanza, Китай

Преимущества и особенности:

• Шпиндель с ременной передачей мощностью 15/18,5 кВт (отверстие под пруток Ø51 мм) отличается плавностью хода, защитой от перегрузок и удобством в обслуживании. При стандартном крутящем моменте 340 Нм он уверенно обрабатывает как обычные, так и закалённые или труднообрабатываемые стали.
• Массивная цельнолитая станина с рёбрами жёсткости (масса станка — 5100 кг) обеспечивает высокую точность и стабильность обработки, минимизирует вибрации и деформации под нагрузкой. Каждая станина проходит анализ FEM для повышения надёжности.
• Ось Y с ходом до 100 мм выполнена по ортогональной схеме и имеет собственную ШВП, что исключает наличие «мертвых зон» и позволяет с высокой точностью обрабатывать элементы, расположенные вне основной плоскости резания.
• Для оси Y применяются направляющие скольжения, которые отличаются высокой жёсткостью и способностью эффективно гасить вибрации при фрезеровании.

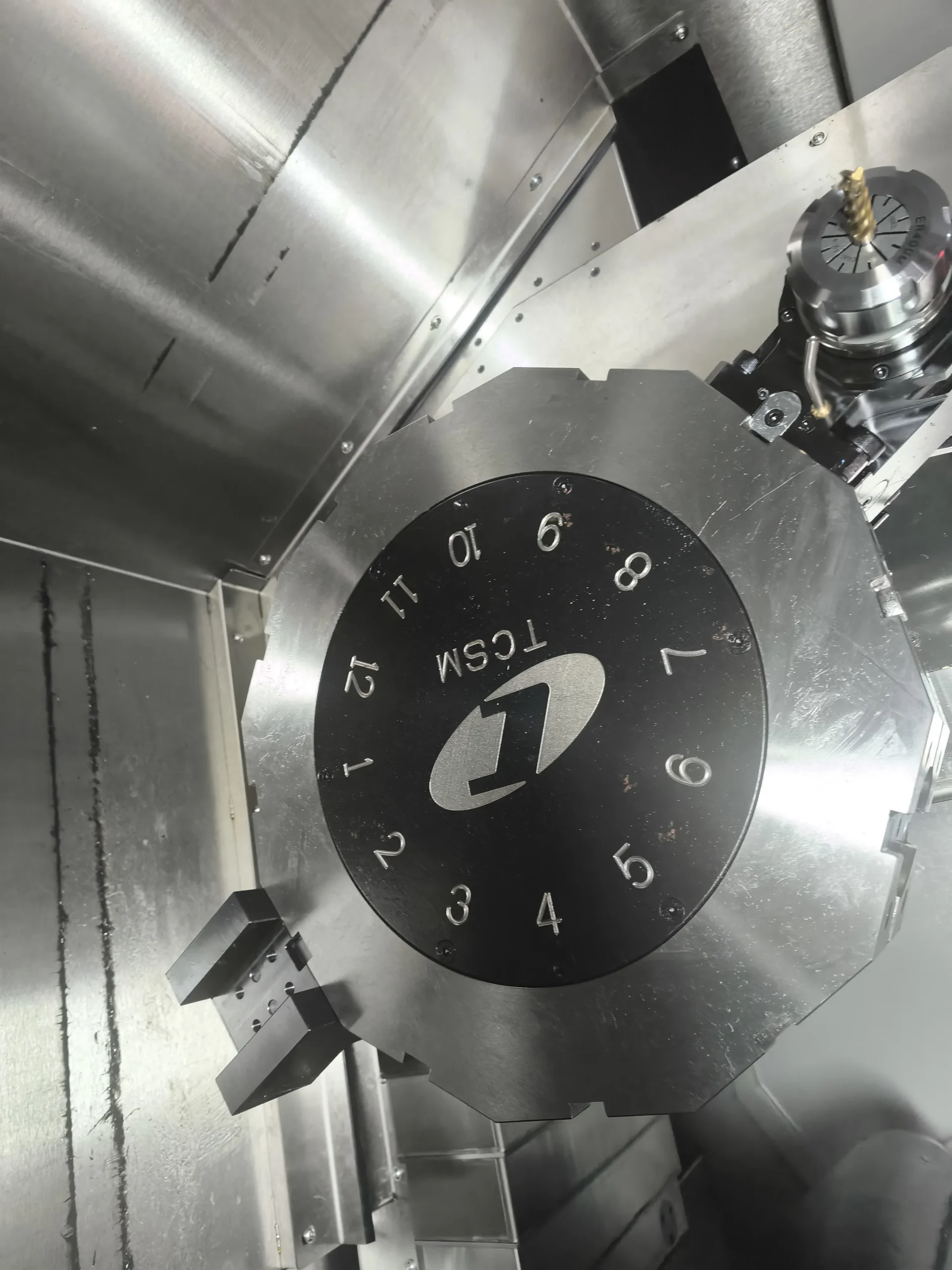

• Приводная револьверная головка BMT55 со встроенной осью Y обеспечивает надёжное крепление инструментов и точное позиционирование. В комплект входят 7 статических блоков и 4 приводных модуля (осевой и угловой).

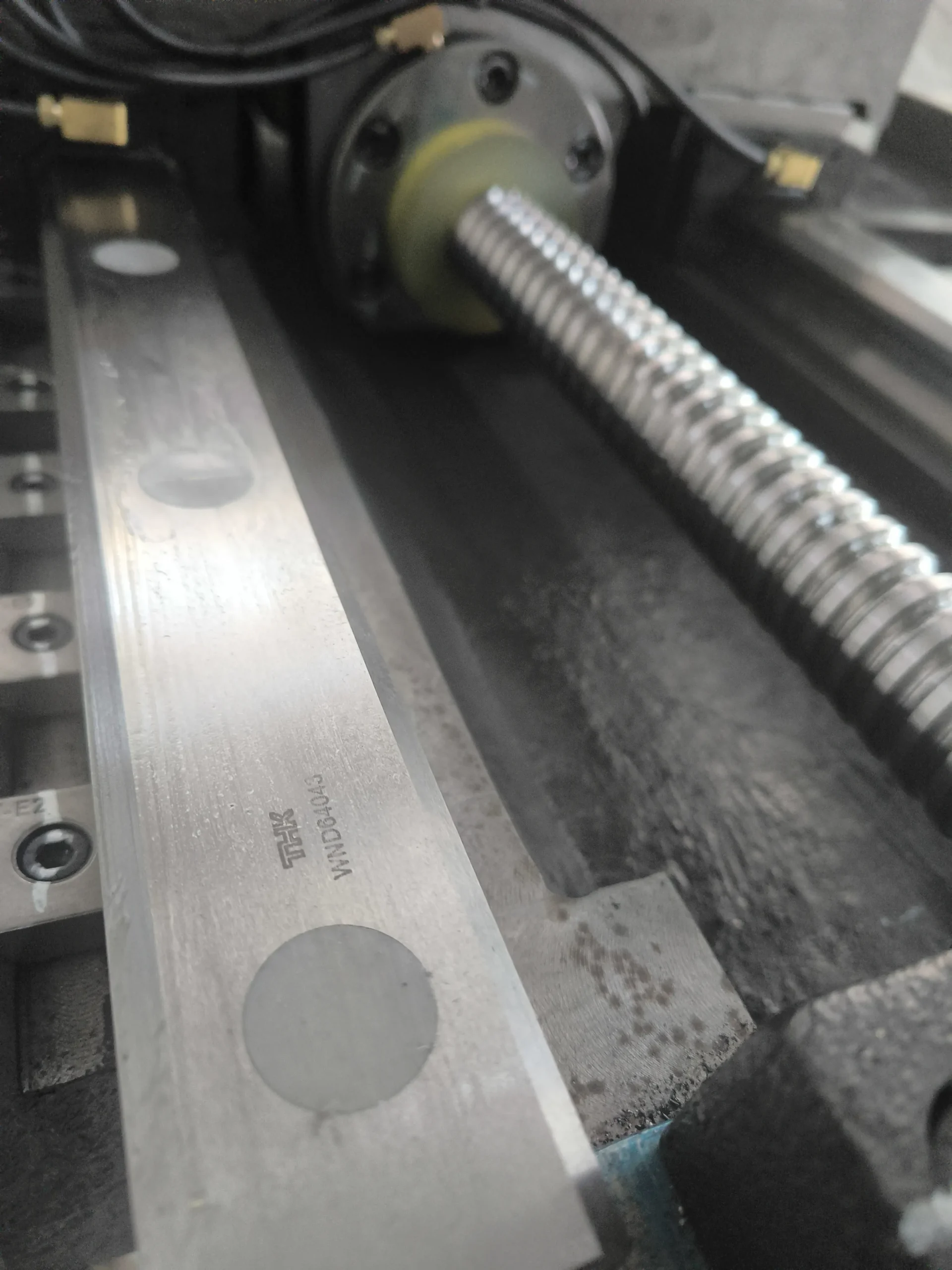

• Направляющие качения для осей X и Z гарантируют точность позиционирования до 0,006 мм и повторяемость до 0,004 мм даже на высоких скоростях. При необходимости возможна установка оптических линеек.
• Шарико-винтовые передачи с преднатягом обеспечивают плавность движения без люфтов и стабильное качество обработки.

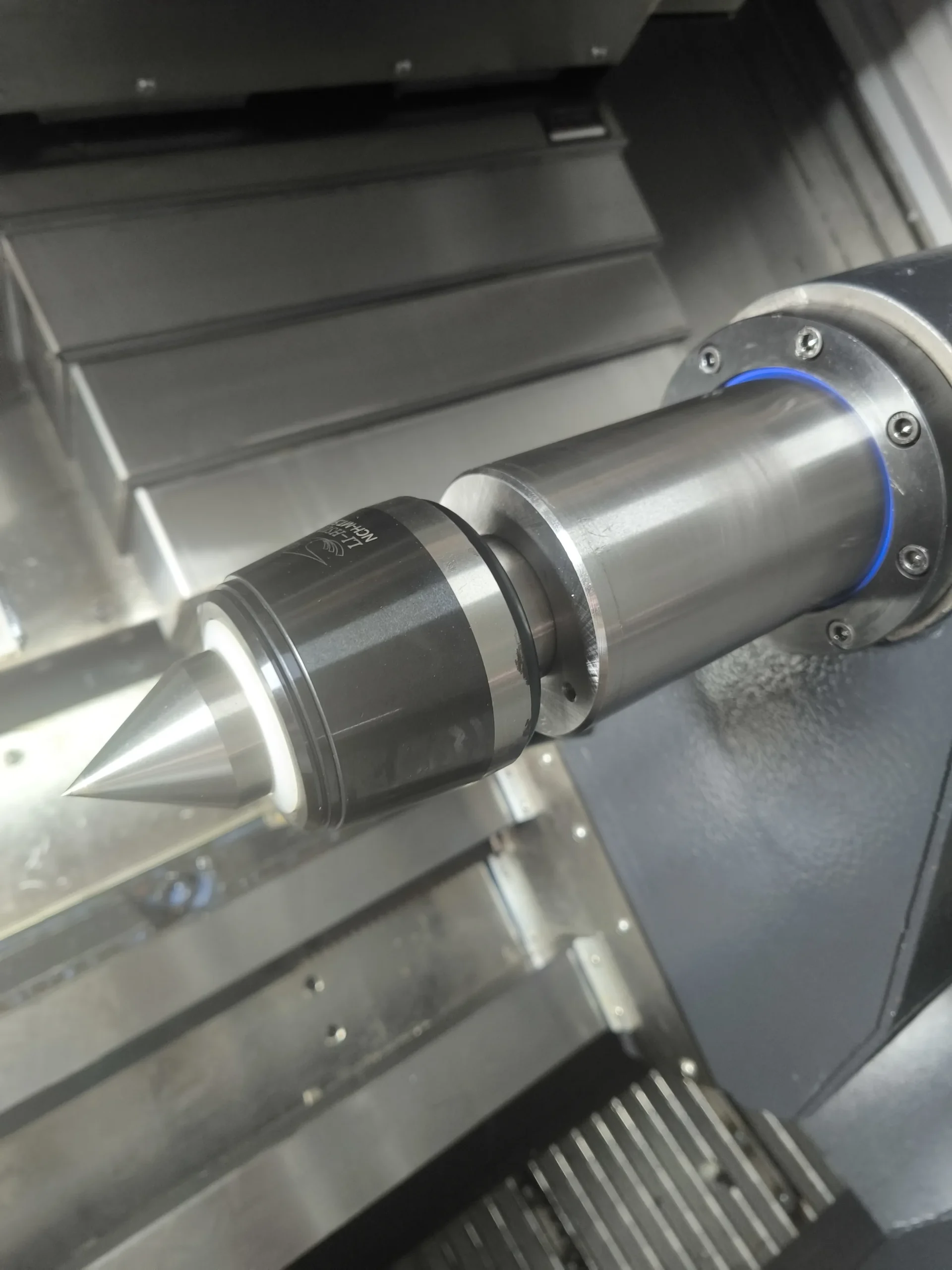

• Задняя бабка с конусом МК5 оснащена гидравлическим прижимом и системой точного позиционирования, что повышает надёжность при работе с длинномерными заготовками.

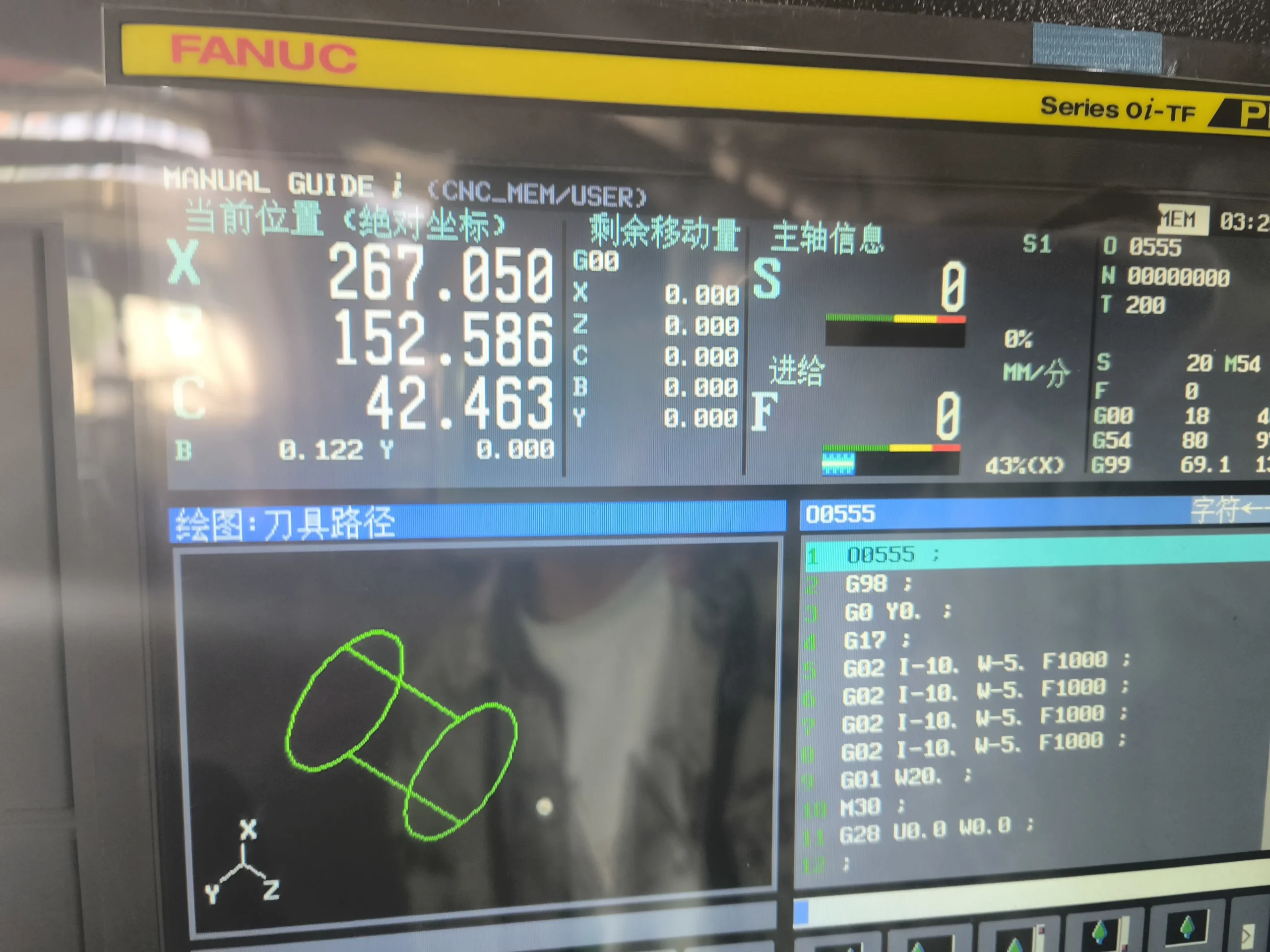

• Система ЧПУ Fanuc 0i-TF PLUS с оптоволоконной передачей данных обеспечивает высокую скорость отклика, плавность подачи и синхронизацию осей. Встроенная память увеличена до 2 МБ, возможна установка дополнительных опций.
• Функция MANUAL GUIDE i позволяет оператору создавать и проверять управляющие программы прямо на станке, что упрощает наладку и ускоряет ввод в эксплуатацию новых деталей.

Стандартная комплектация:

• Cистема ЧПУ Fanuc 0i-TF Plus
• Функция ЧПУ: М30 – автоматическое отключение

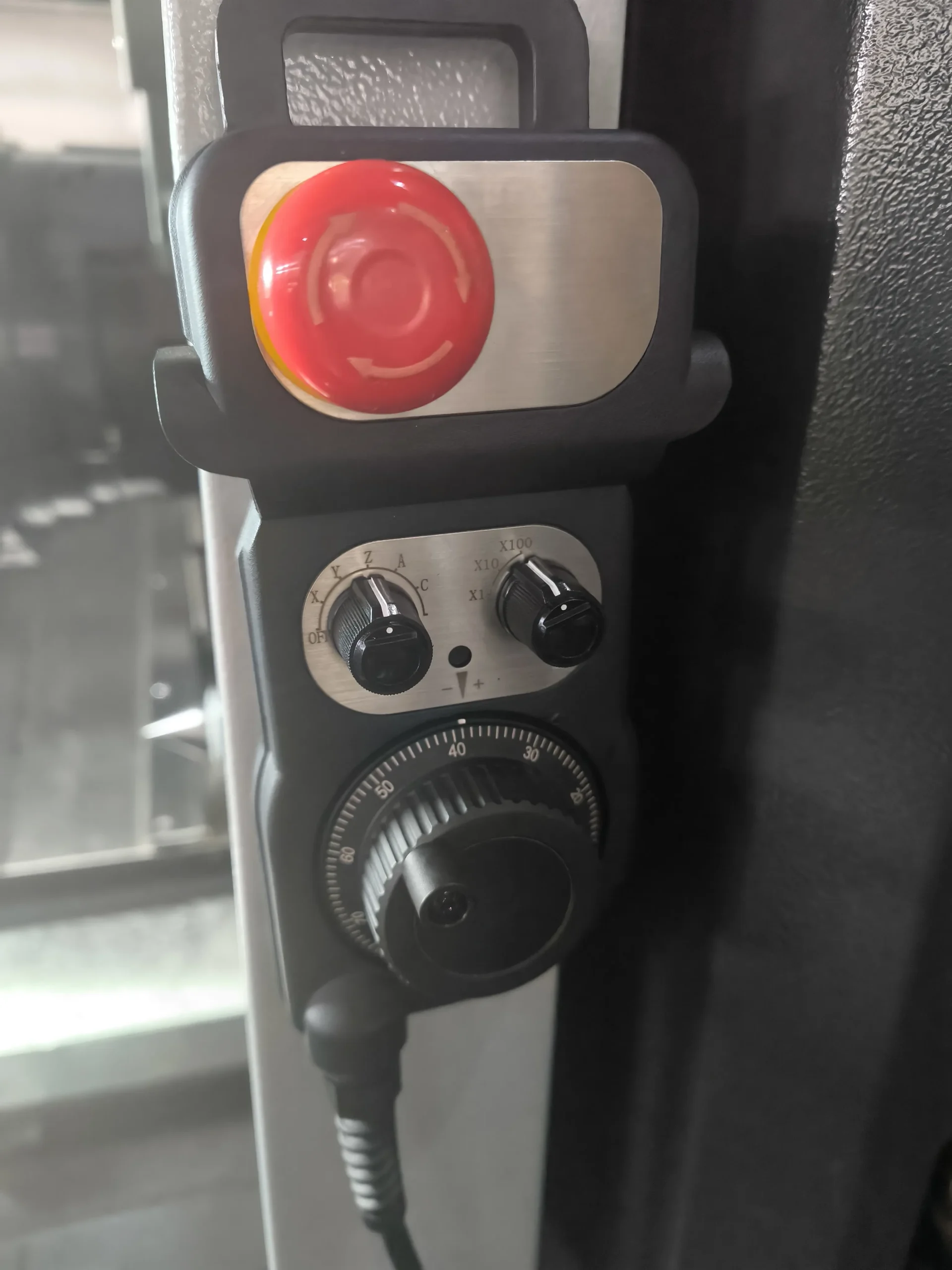

• Пульт управления переносной с маховичком, включая кнопку аварийного отключения
• Главный двигатель мощностью 11 / 15 кВт
• Тип привода шпиндель ременный
• Патрон главного шпинделя: 3-кулачковый гидравлический полый, диаметр ø254 мм (10”)
• 1 к-т твердых  и 1 к-т мягких кулачков
• Датчик положения гидроцилиндра
• Ось С (дискретность 0,001°)
• Приводная револьверная головка на 12 позиций, BMT55, со встроенной осью Y
• Стартовый набор инструментальной оснастки для головки BMT55
• Угловой (радиальный) приводной блок – 2 шт.
• Прямой (осевой) приводной блок – 2 шт.
• Расточной блок Ø32 – 3 шт.
• Блок для наружного точения, 25*25 – 4 шт.
• Блок для торцевой обработки, 25*25 – 2 шт.
• Система подачи СОЖ через револьверную головку
• Задняя бабка с гидравлической пинолью Морзе №5 включая задний центр, прижим задней бабки к направляющим механический
• ШВП по осям с преднатягом
• Пистолет для подачи сжатого воздуха
• Пистолет для подачи СОЖ
• Кожух станка полностью закрытый
• Блокировка дверей
• Педаль для зажима / разжима кулачков и выдвижения пиноли
• Освещение рабочей зоны
• Индикация состояния станка
• Система охлаждения электрошкафа: кондиционер
• Система смазки автоматическая централизованная
• Гидравлическая станция
• Автоматический конвейер для удаления стружки, ленточного типа, включая кнопку аварийного отключения
• Комплект выравнивающих опор

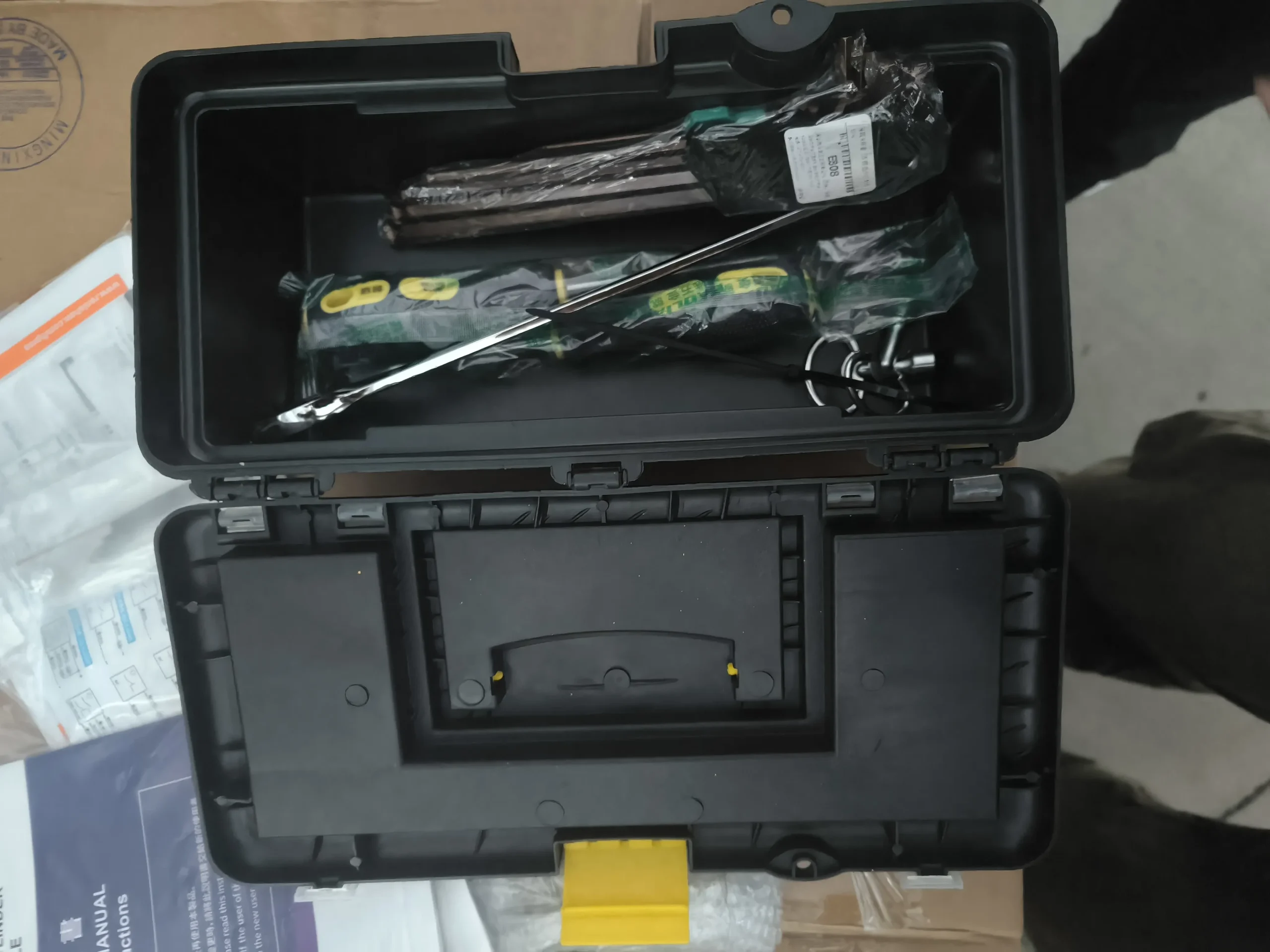

• Комплект инструмента для наладки и обслуживания станка
• Направляющие скольжения для оси Y
• Маслоотделитель
• Комплект технической документации

Дополнительная комплектация:

• Функция ЧПУ Fanuc: Helical interpolation (Спиральная/винтовая интерполяция)
• Функция ЧПУ: диалоговое программирование Manual Guide I
• Задняя бабка, конус Морзе №5, база программируемая (с сервоприводом)
• Патрон главного шпинделя: 3-кулачковый гидравлический полый, диаметр ø254 мм (10”)
• Система подачи СОЖ через револьверную головку 20 бар
• Люнет гидравлический неподвижный, Ø50-200 мм
• Автомат подачи прутка, макс диаметр прутка 65 мм, макс. длина прутка 1500 мм
• Система измерения инструмента откидная, моторизованная HPMA (Renishaw)
• Система измерения инструмента ручная, съемная HPRA (Renishaw)
• Система измерения инструмента откидная, механическая HPPA (Renishaw)
• Улавливатель для деталей
• Комплект масел и СОЖ для заправки станка
• ПО SprutCAM для моделирования обработки и написания УП
• Автоматическая система мониторинга X-TENSIVE
• Дополнительный набор инструментальной оснастки для головки BMT55
