Токарный обрабатывающий центр с ЧПУ GL256S-Y650, Stanza, Китай

Преимущества и выгоды:

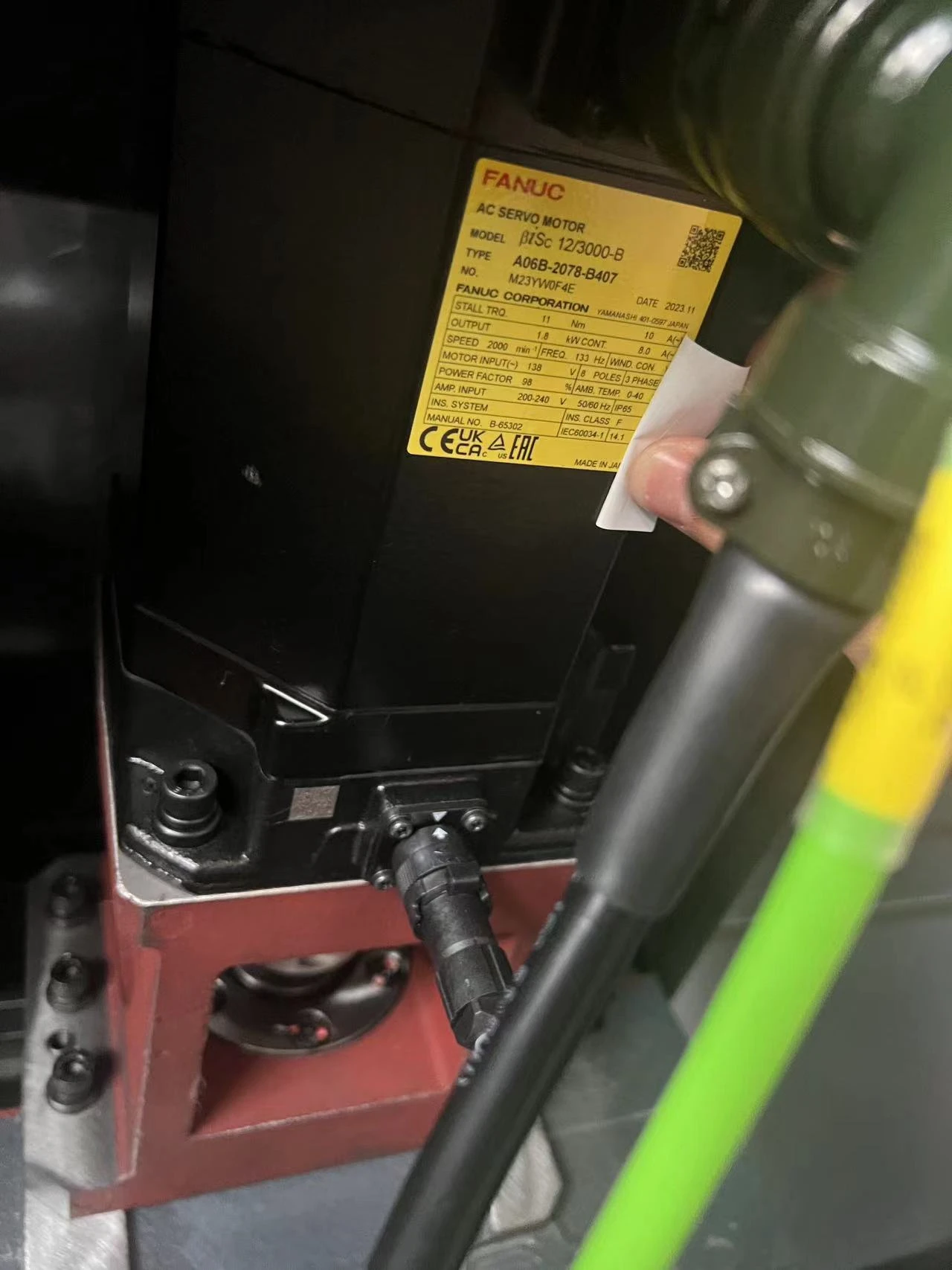

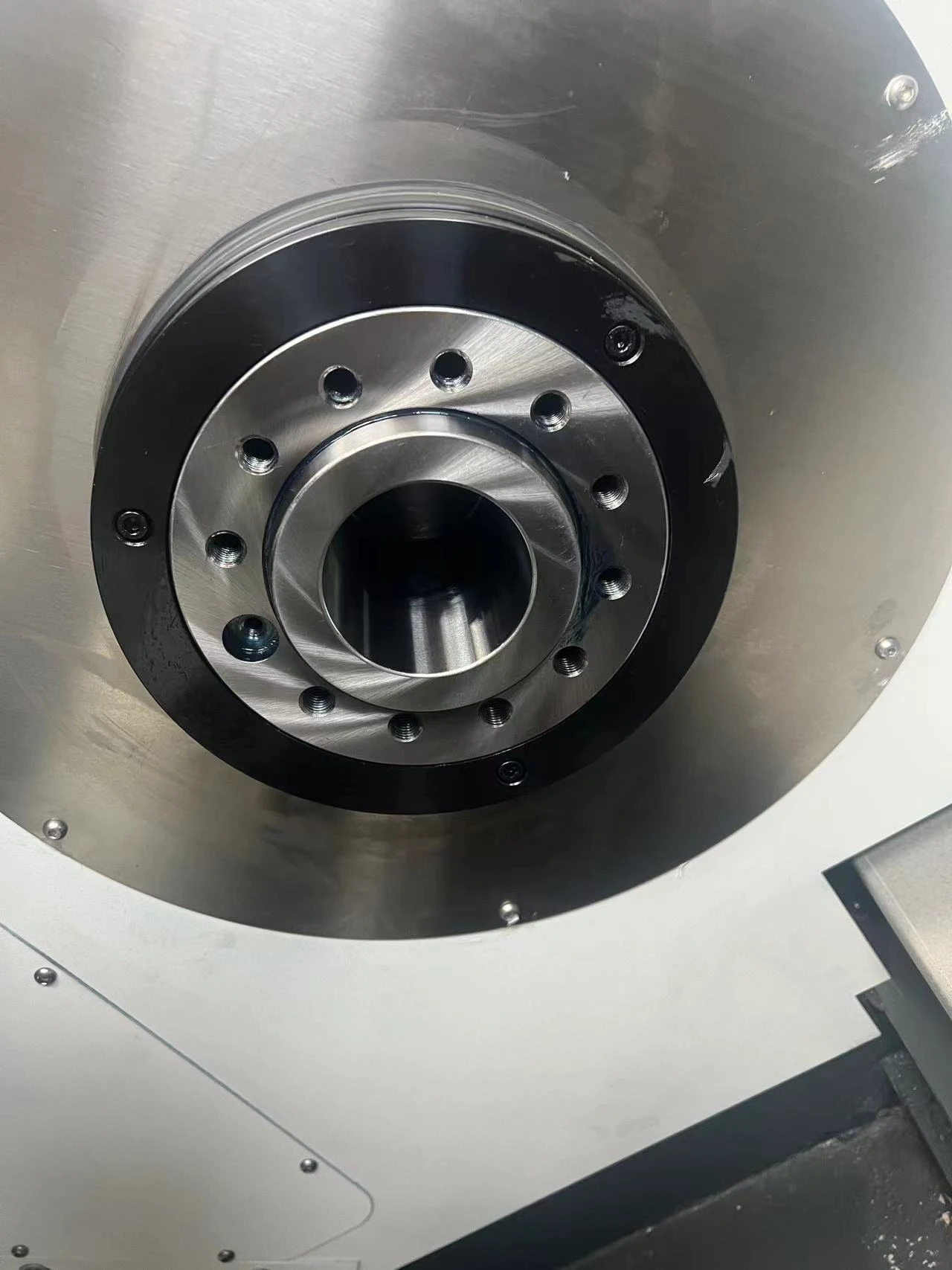

• Ременный шпиндель мощностью 15 / 18.5 кВт (с отверстием под пруток Ø61 мм) обладает некоторыми преимуществами, а именно плавностью хода и защитой привода от перегрузок и ударов, а так же прост в эксплуатации и ремонте. В виду отдельного размещения сервопривода (рядом со шпинделем), возможен его выбор в пользу увеличения мощностных характеристик вашего станка. В стандарте крутящий момент достигает 240 Нм, что позволяет производительно обрабатывать широкий спектр материалов, от простых сталей, до закаленных, нержавеющий и трудно обрабатываемых.
• Контршпиндель (аналогично с ременной передачей) мощностью 13 / 17.5 кВт  — частота вращения до 4500 об\мин  — обеспечивают обработку широкого спектра материалов. Синхронизация патронов при передаче изделий обеспечена как во время вращения обоих патронов, так и в статичном положении;

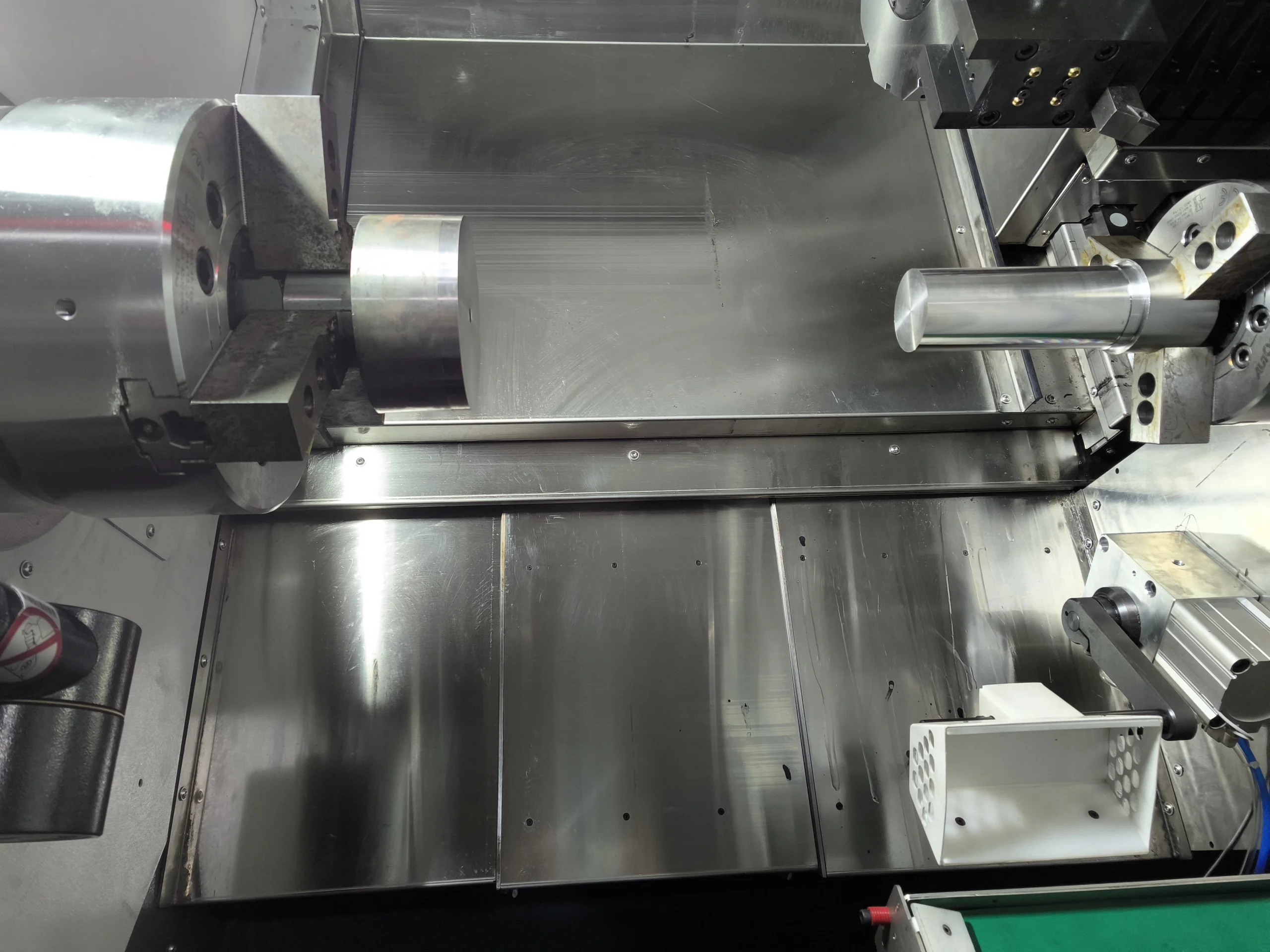

• Наличие второго патрона — контр шпинделя (ось А — 480 мм) дает возможность обработки изделий с жесткими допусками на размеры и взаимного расположения поверхностей, когда переустанов, переворот детали в 1 патроне не допустим. Благодаря этому имеем преимущества в высокой производительности, экономии производственных площадей, обеспечении точности изготовления.

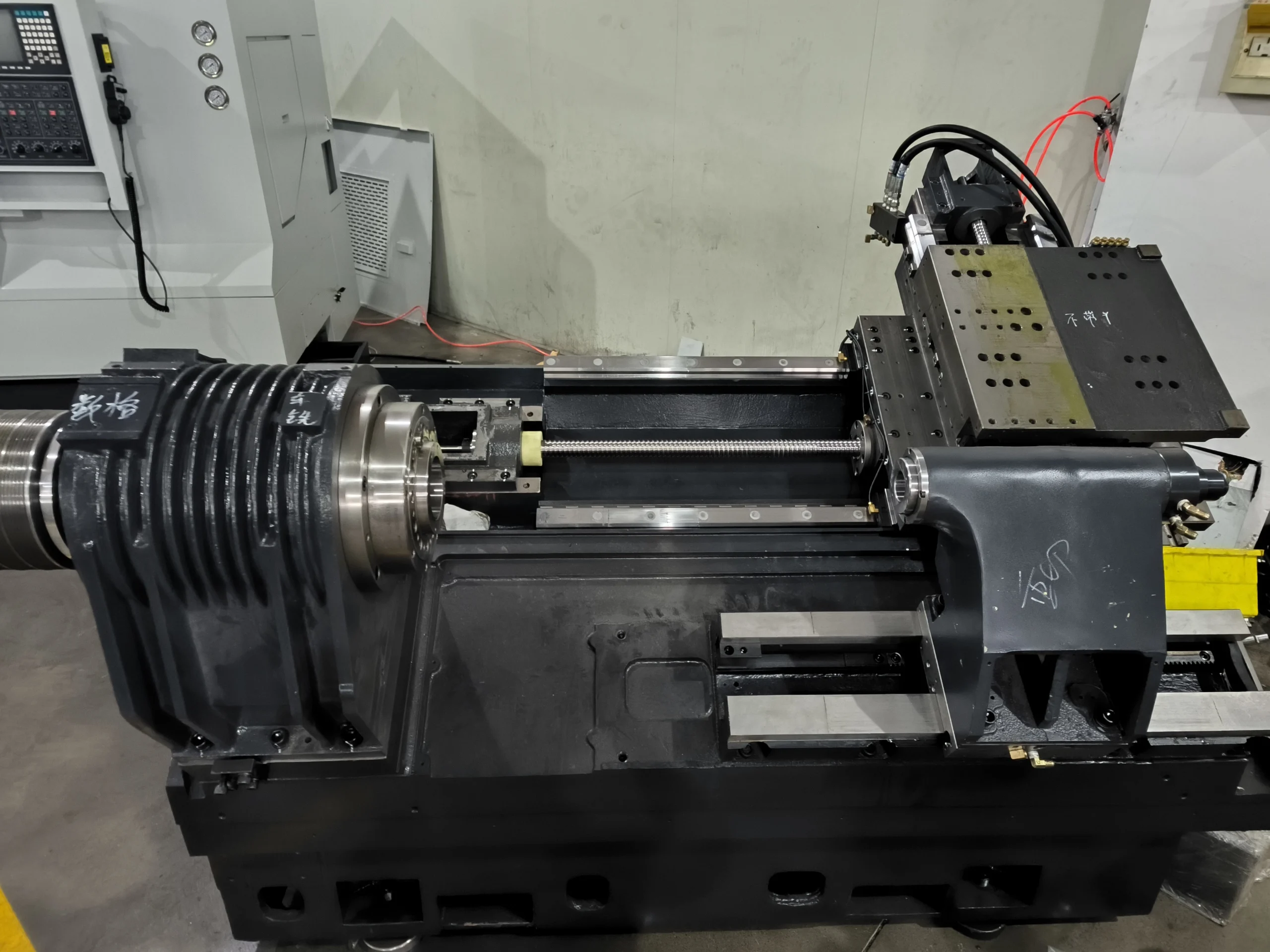

• Станок большой массы – 5800 кг  и на этапе разработки проходит анализ с использованием метода конечных элементов, что позволяет выявить участки, подверженные высоким напряжениям и деформациям. Монолитная станина, отлитая по специальной технологии с наклоном направляющих, дополнительно усилена ребрами жесткости. Такой подход гарантирует высокую жесткость конструкции, минимизирует деформации под нагрузкой и исключает вибрации во время работы.
• Наличие  ортогональной оси Y  (ход до 100 мм) на собственной ШВП позволяет осуществлять обработку конструктивных элементов, находящихся вне основной плоскости резания XoZ. Применена конструкция оси Y не виртуального типа, как у многих, где движение ход по Y реализован с использованием хода по оси X, а ортогонального типа (встроена в собственную колонну), что исключает наличие мертвых зон в пределах рабочих ходов в плоскости XoY и повышает точность и повторяемость обработки.
• Направляющие скольжения для оси Y  позволяют использовать ось (операции фрезерования, вне центровое сверление) на максимум своих возможностей, учитывая особенности  — высокую жесткость, способность гасить вибрации.

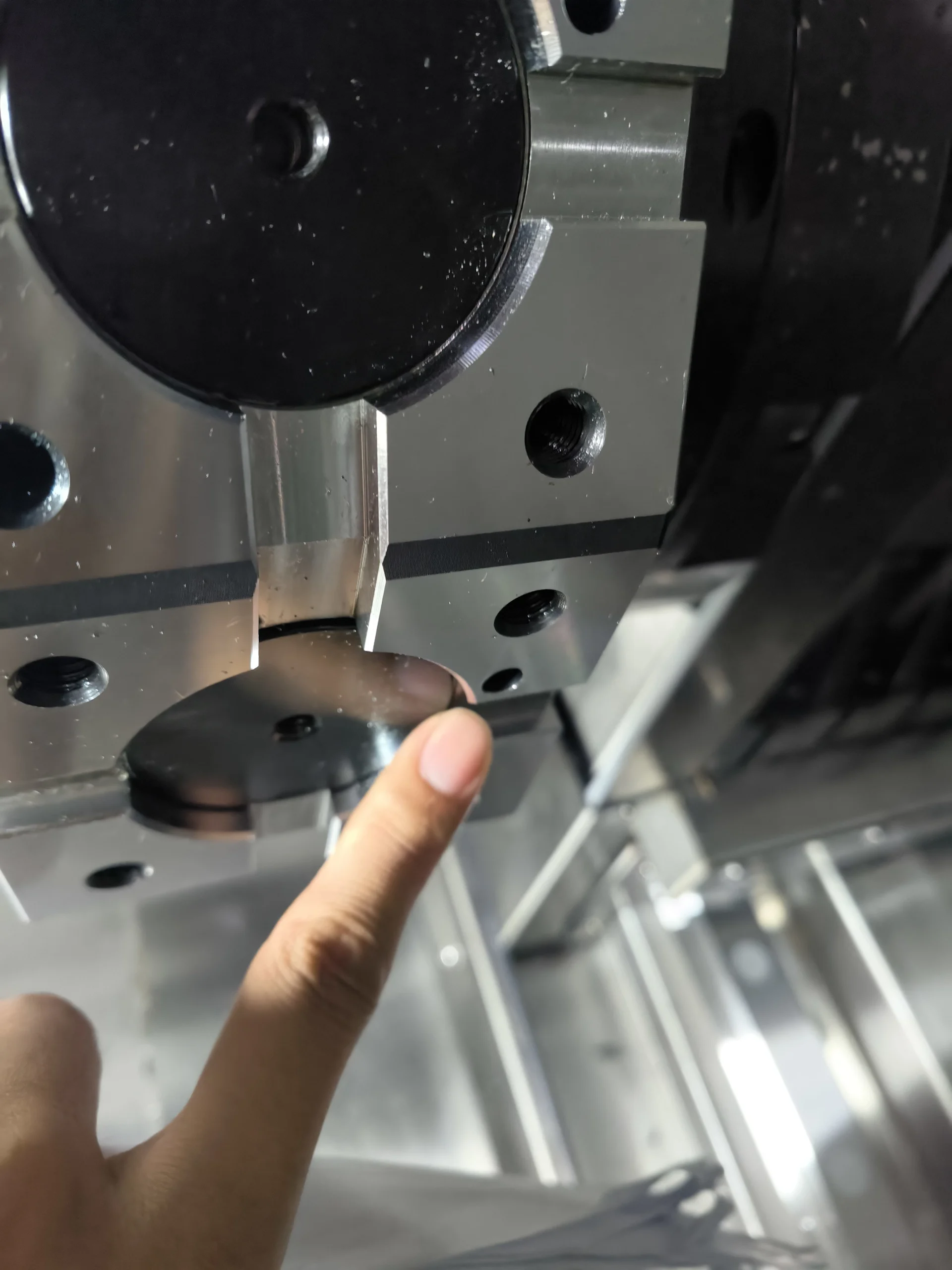

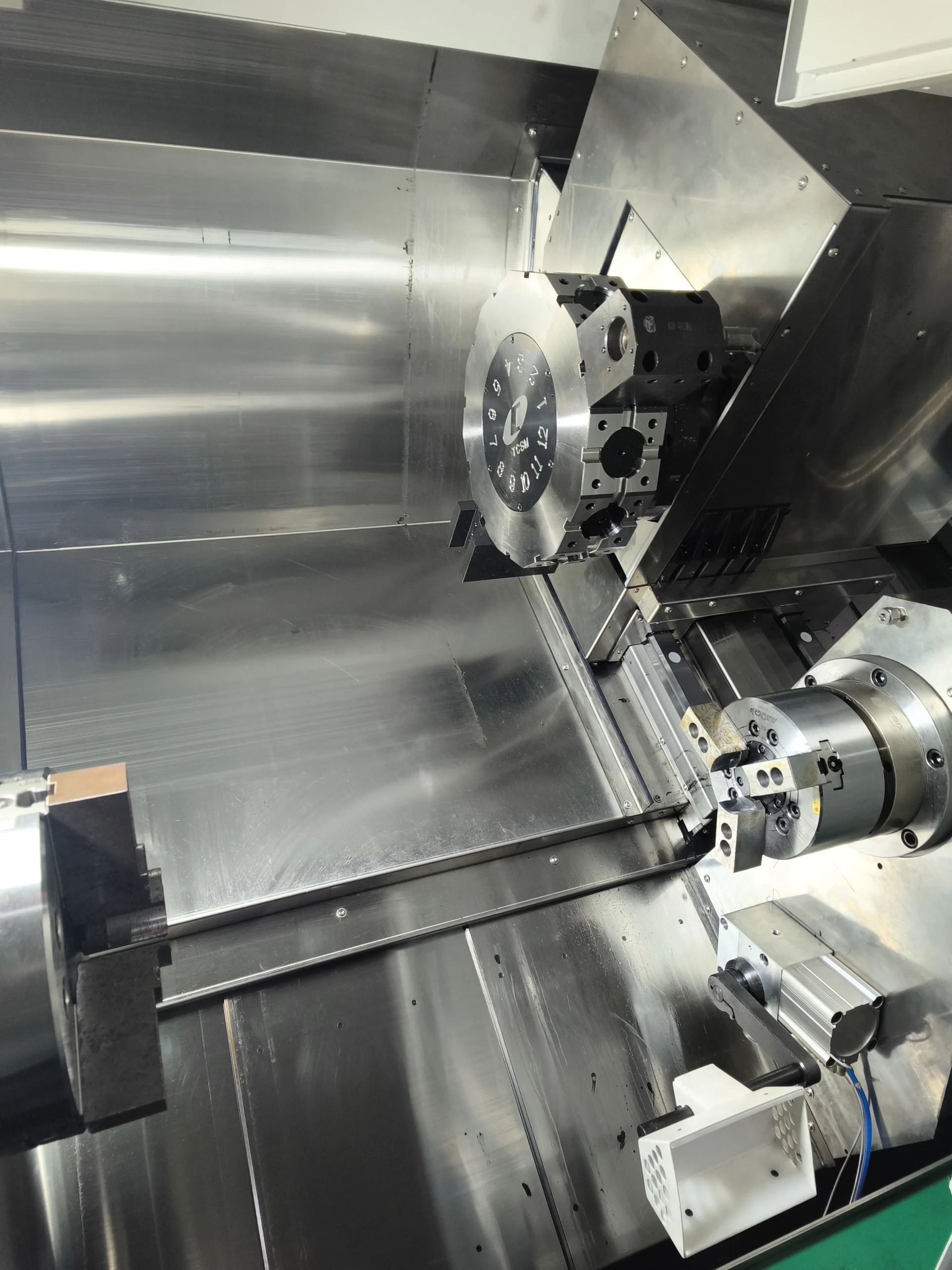

• Револьверная головка с 12 приводными инструментальными позициями предоставляет возможность установки различных инструментальных блоков, что дает возможность обрабатывать детали любой сложности. Система крепления по стандарту BMT обеспечивает высокую жесткость во время обработки благодаря дополнительной шпоночной посадке. Опционально станок может быть оснащен инструментальной системой стандарта VDI. Предоставляется стартовый комплект оснастки — 7 статичных блоков для расточки, внутренней обработки, а также угловой и осевой приводные блоки — 4 шт.

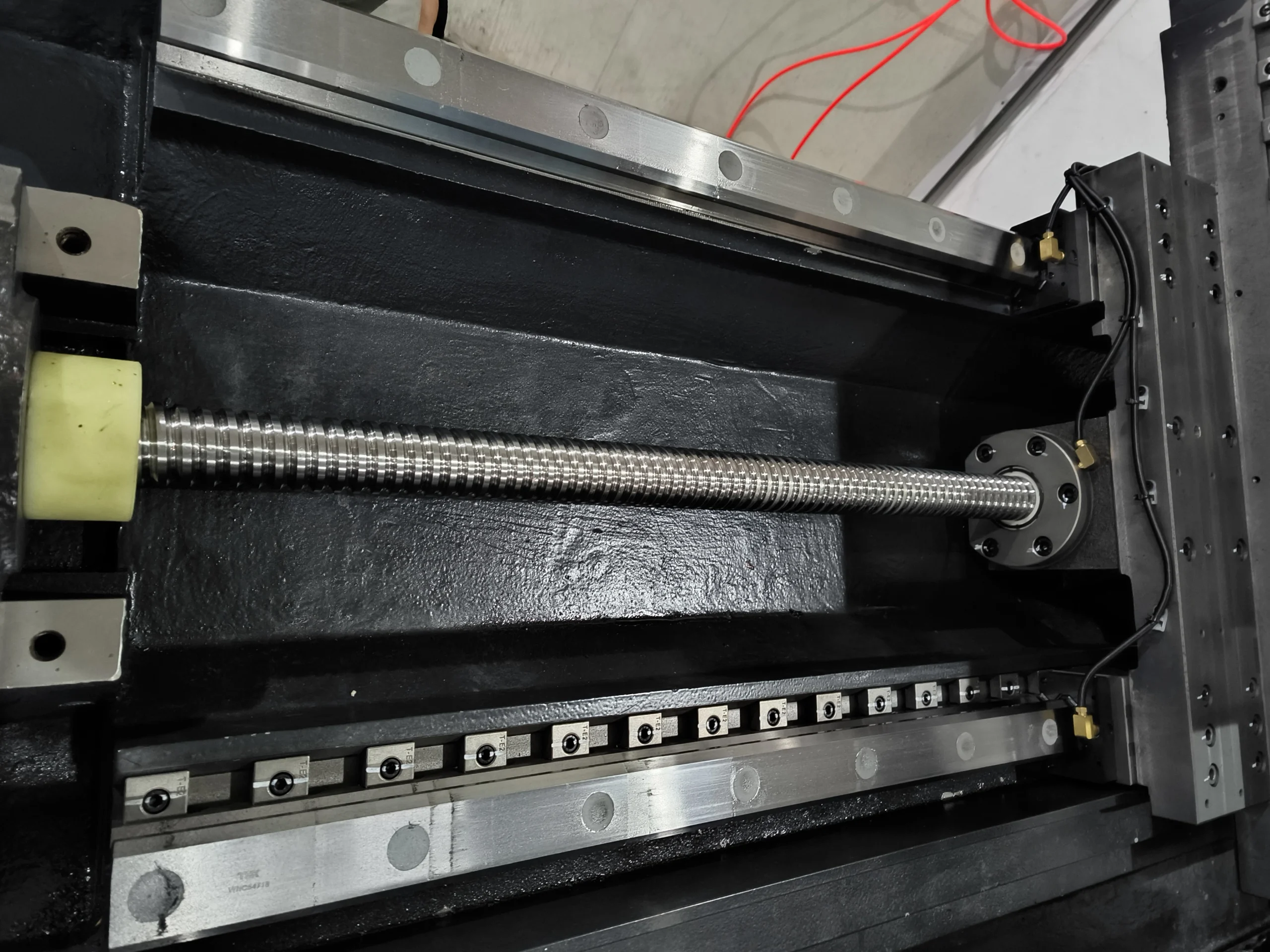

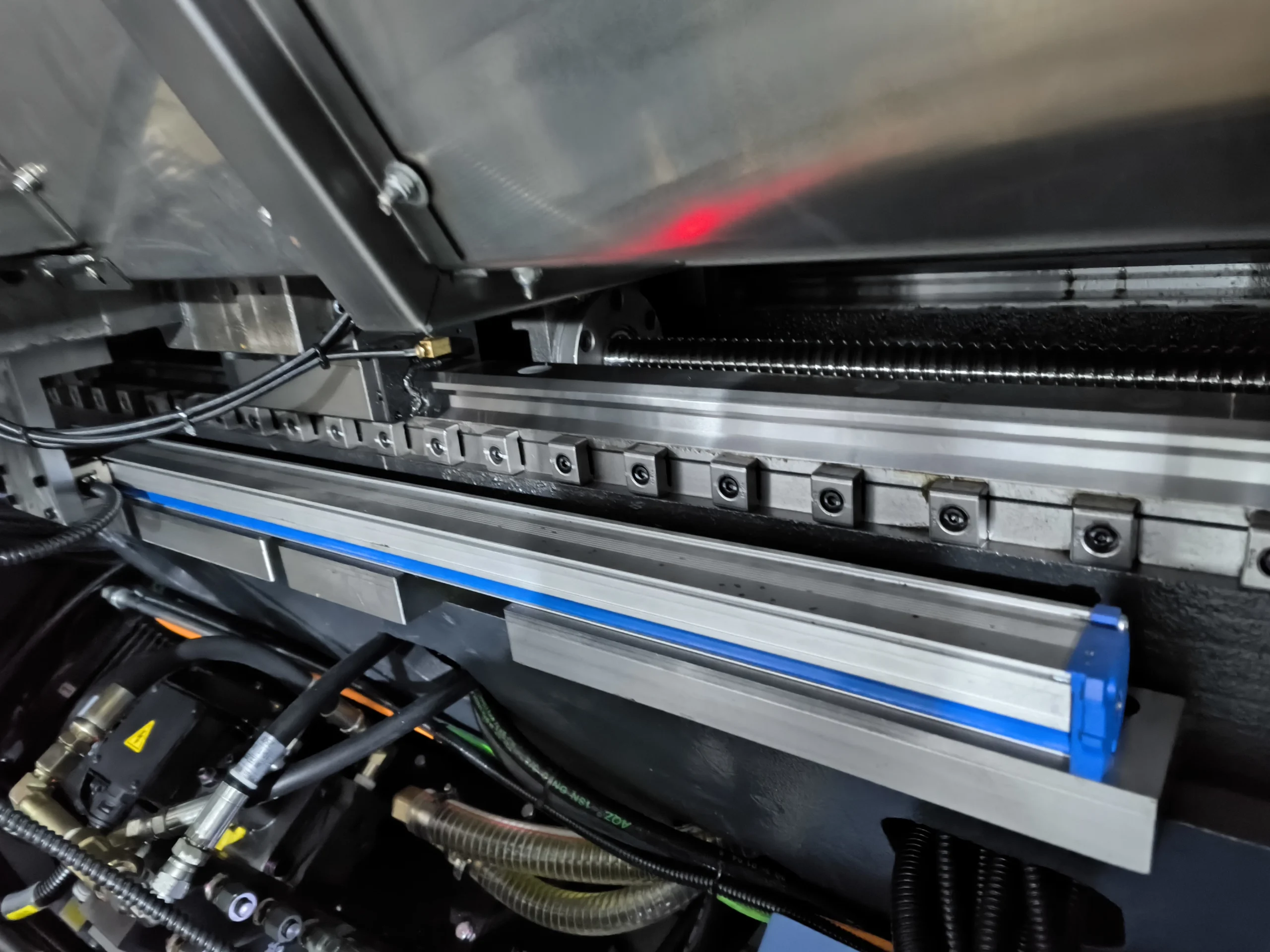

• Направляющие качения для перемещения суппорта в продольном и поперечном направлении отличаются низким коэффициентом трения между подвижными частями, обеспечивают высокую точность позиционирования 0,006 мм и повторяемость позиционирования 0,004 мм на высоких скоростях перемещения. Ремонтопригодны и для компенсации погрешностей используют оптические линейки для осей Х,Y и Z (поставляется опционально).

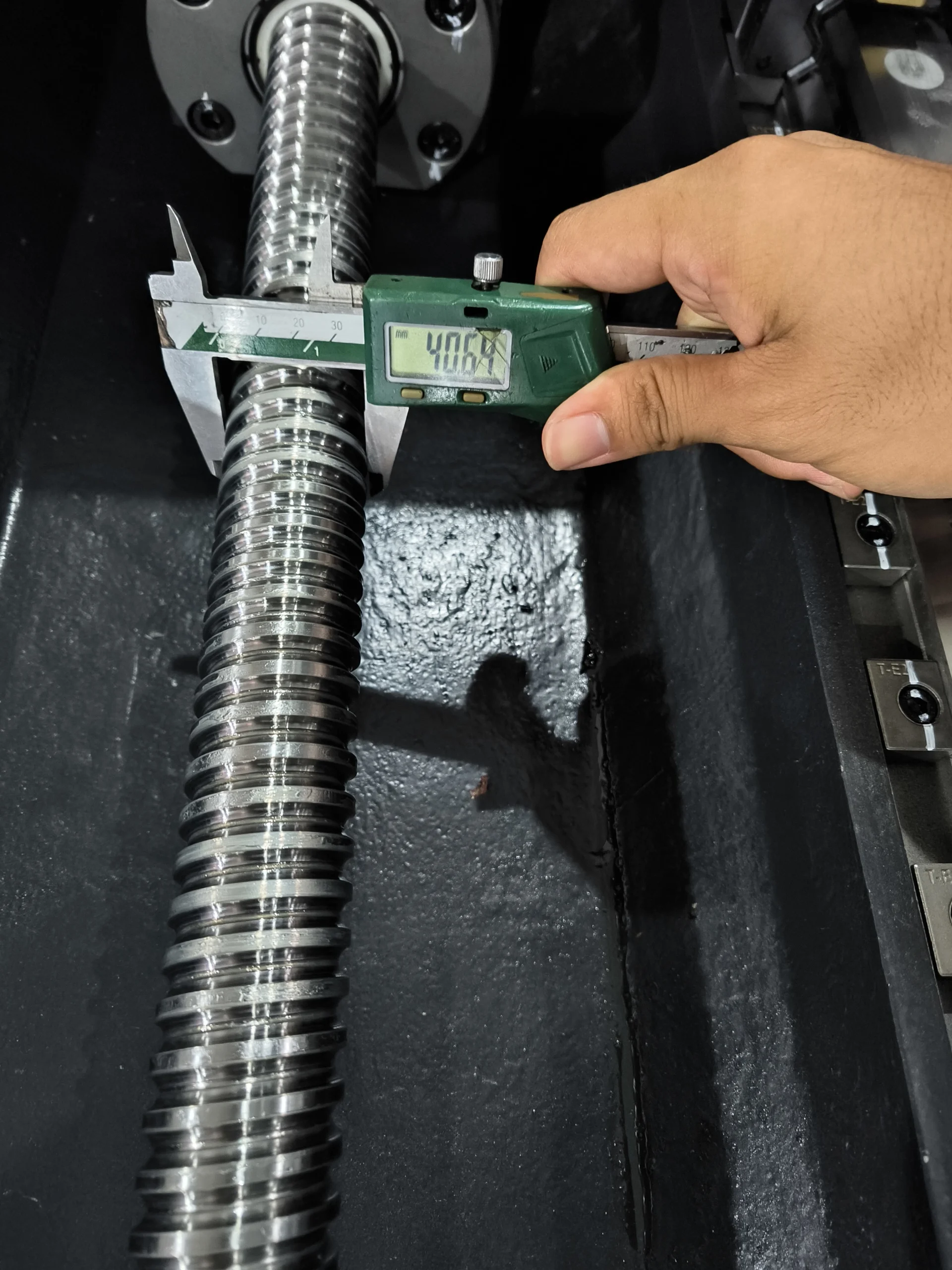

• Шарико-винтовая передача высокой жесткости с преднатягом для перемещения рабочих органов обеспечивает плавность и точность хода. Достигается стабильно высокое качество обработки деталей, исключено возникновение осевых и радиальных люфтов.

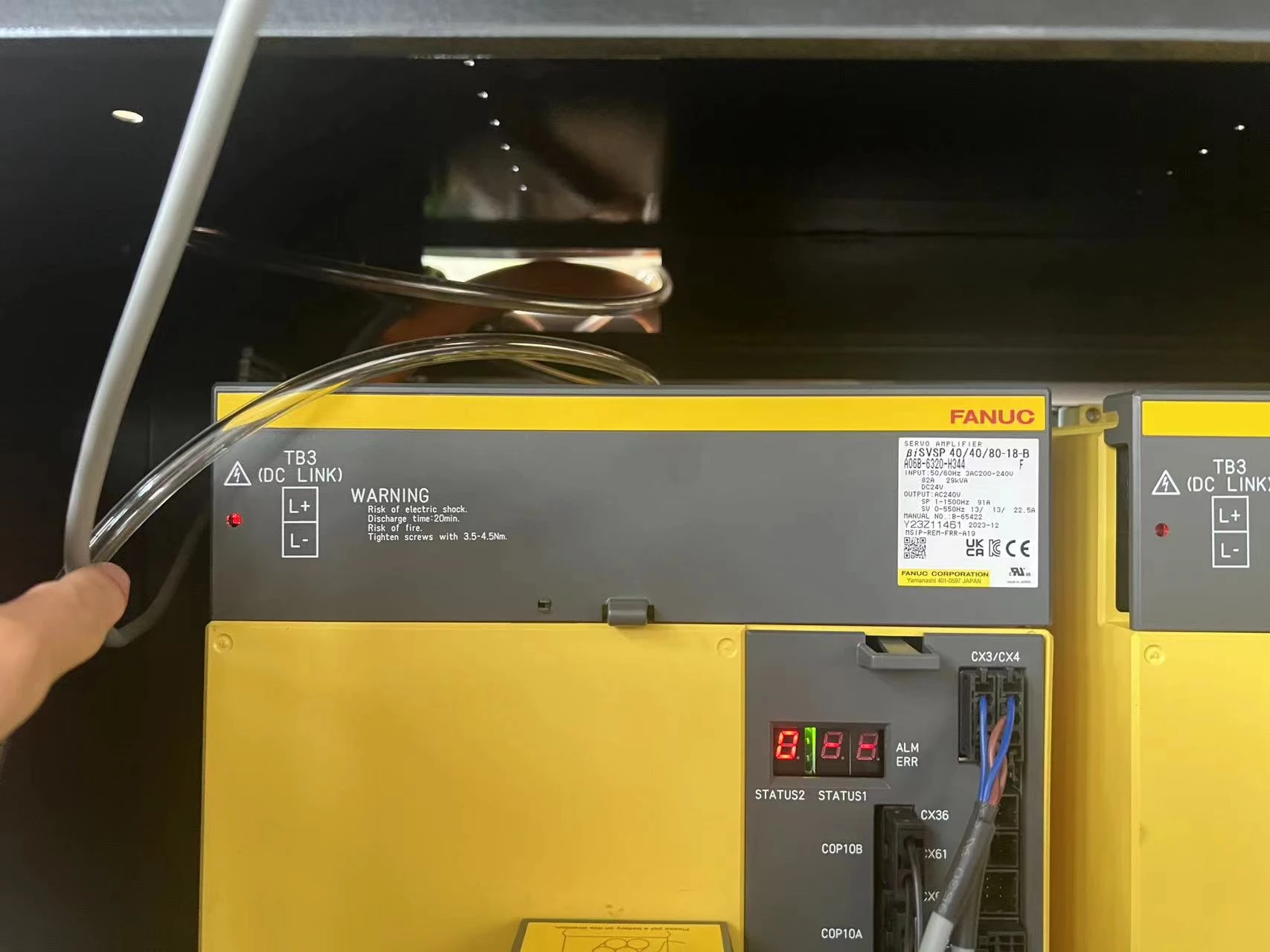

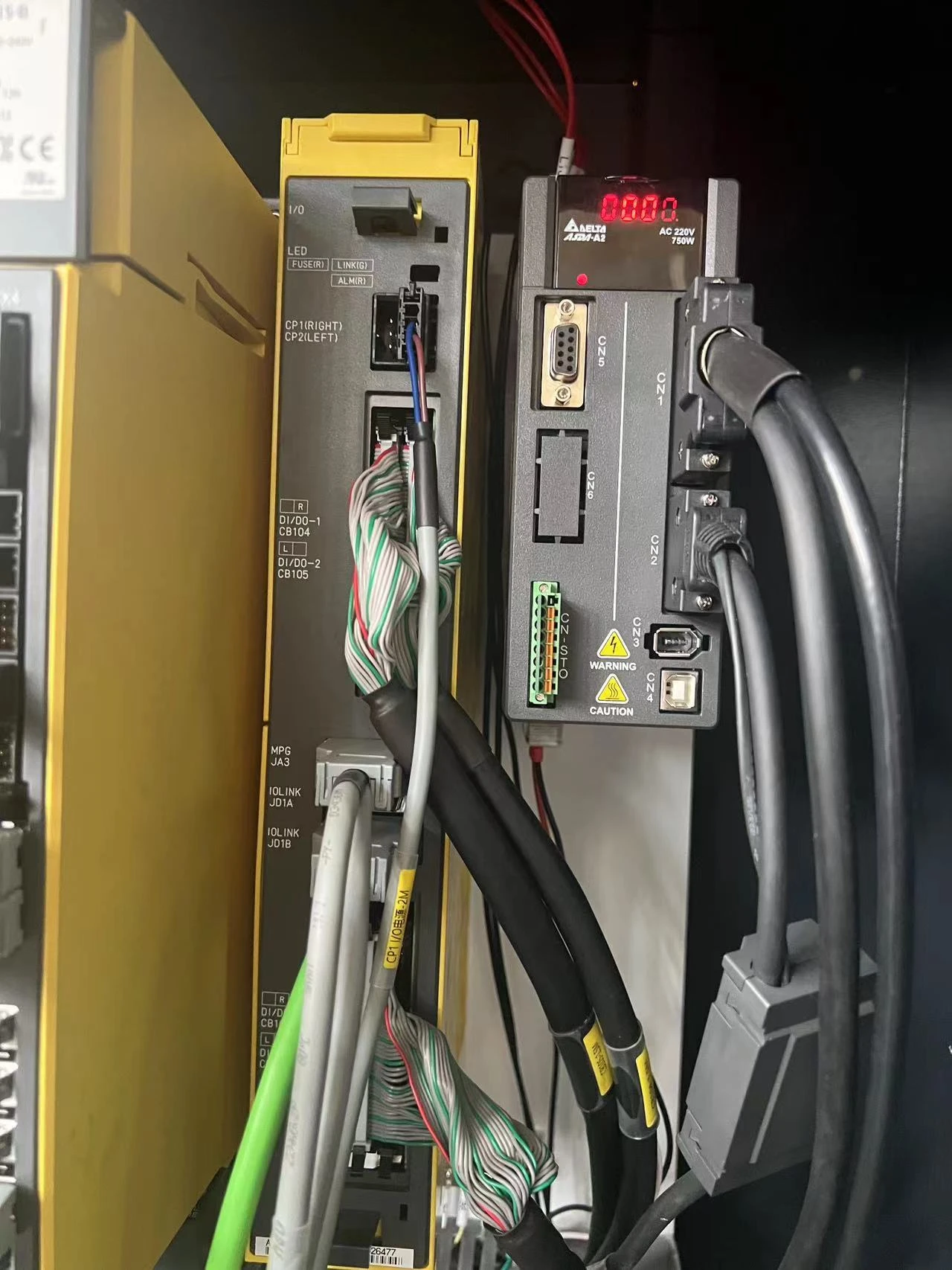

• ЧПУ Fanuc 0i-ТF PLUS  снабжен оптоволоконной системой передачи данных между ЧПУ и приводами. Это минимизирует время цикла обратной связи по скорости, положению и току и обеспечивает высокую точность, плавность подач и синхронизацию осей станка. Для управляющих программ объем внутренней памяти увеличен до 2МБ. Возможно опциональное дооснащение различными опциями.

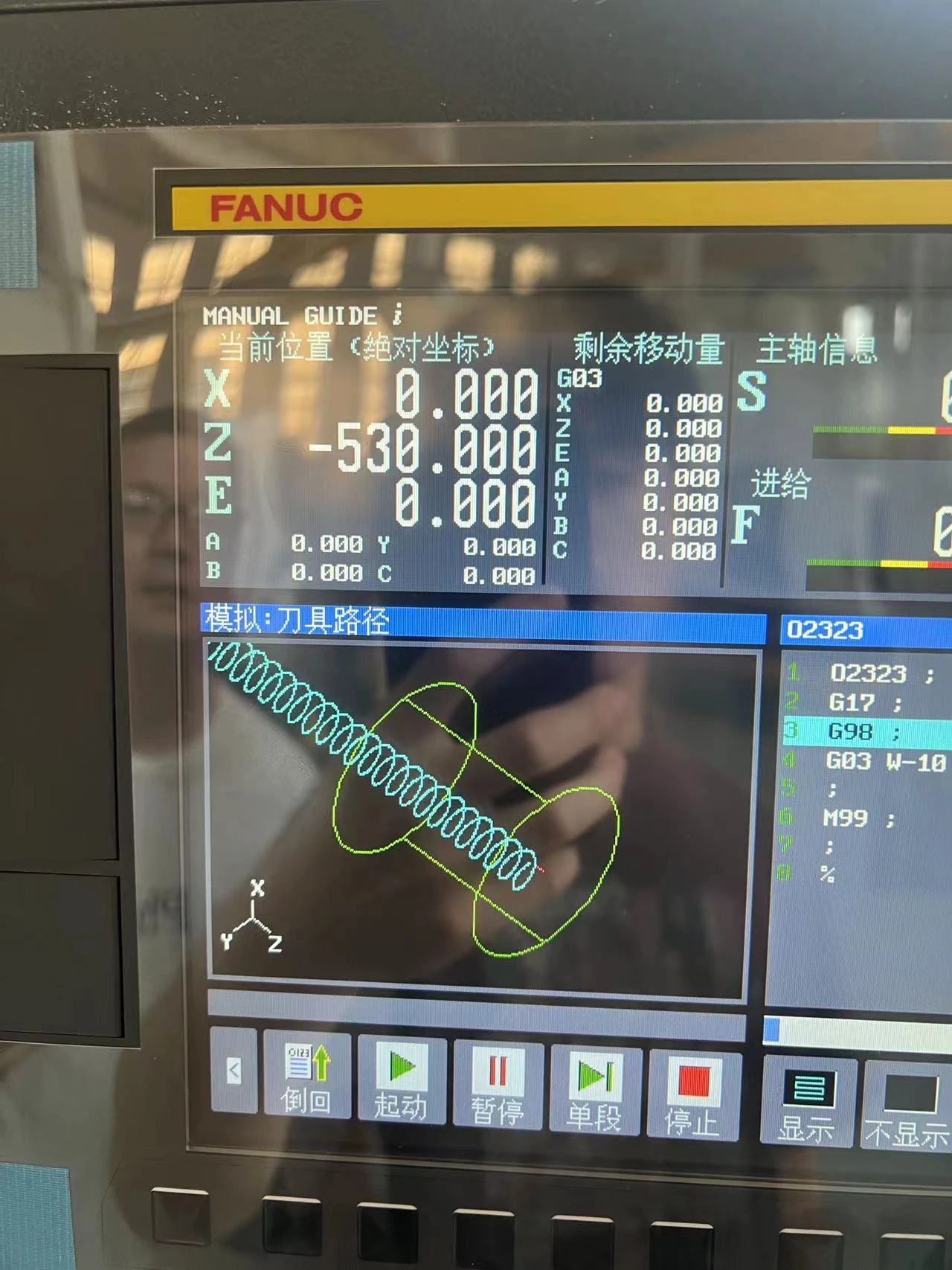

• Станок оснащен функцией упрощенного программирования прямо на стойке ЧПУ станка — MANUAL GUIDE i. Система расширяет возможности операторов, наладчиков — быстро и легко создавать УП не дожидаясь программиста, отработать новую программу на наличие несоответствий или ошибок.

Стандартная комплектация:

• Cистема ЧПУ Fanuc 0i-TF Plus
• Функция ЧПУ: М30 – автоматическое отключение
• Пульт управления переносной с маховичком, включая кнопку аварийного отключения
• Главный двигатель мощностью 11 / 15 кВт
• Контр шпиндель мощностью 7.5 / 11 кВт
• Тип привода шпинделей: ременный

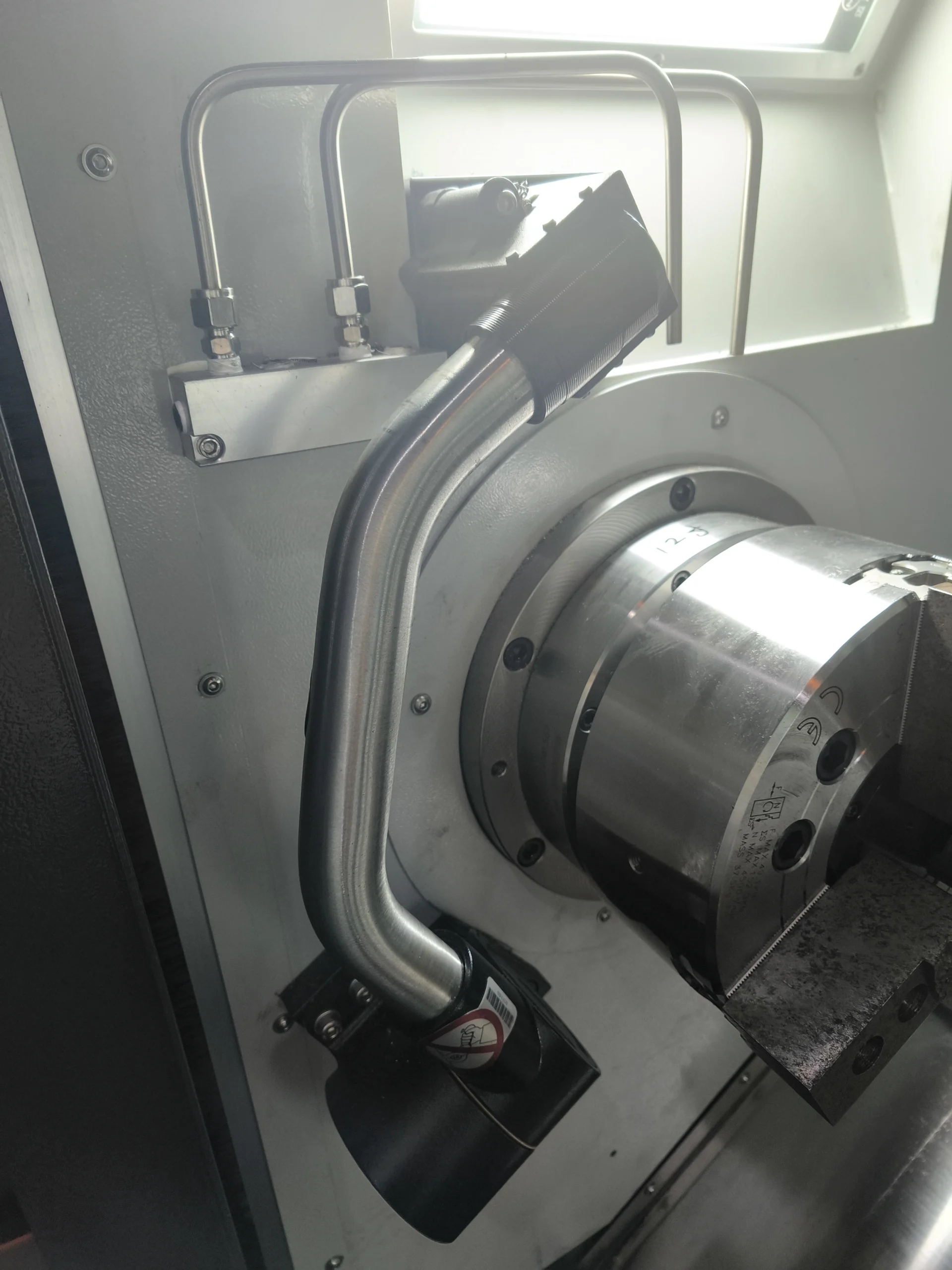

• Патрон главного шпинделя: 3-кулачковый гидравлический полый, диаметр ø254 мм (10”)

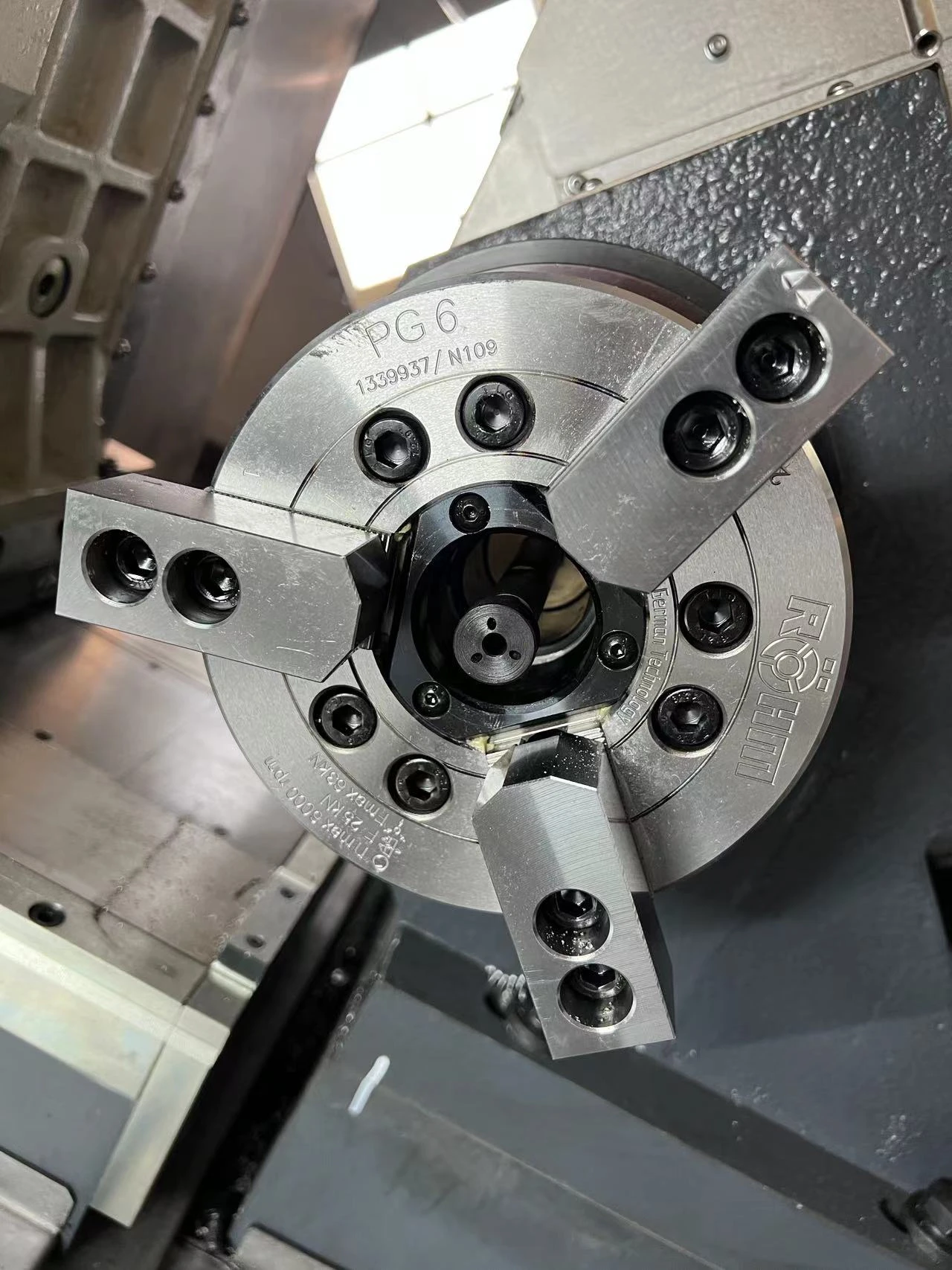

• Патрон контр шпинделя: 3-кулачковый гидравлический полый, диаметр ø153 мм (6”)

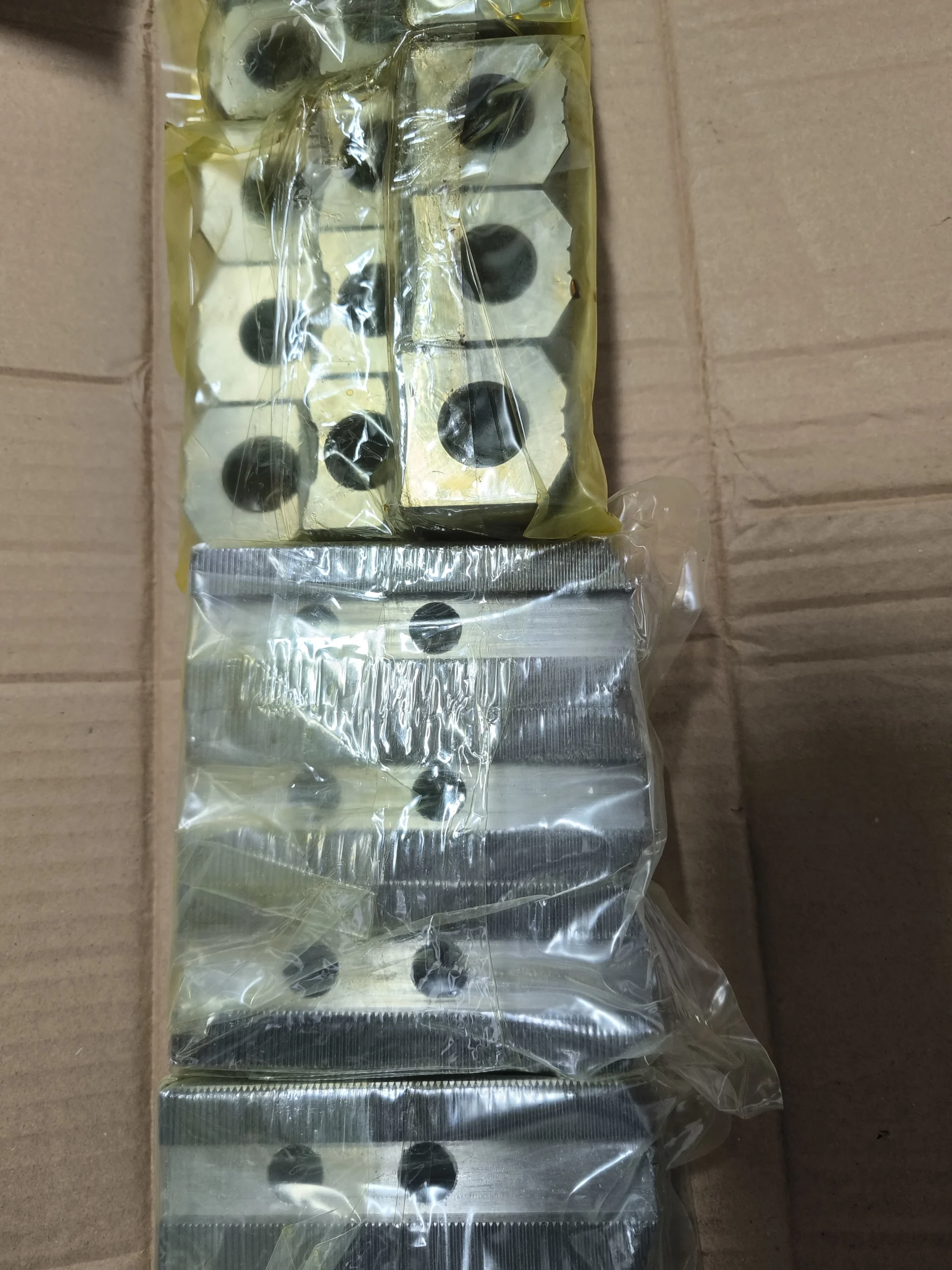

• 1 к-т твердых  и 1 к-т мягких кулачков для обоих патронов
• Датчик положения гидроцилиндра
• Ось С (дискретность 0,001°)
• Приводная револьверная головка на 12 позиций, BMT55, со встроенной осью Y
• Стартовый набор инструментальной оснастки для головки BMT55

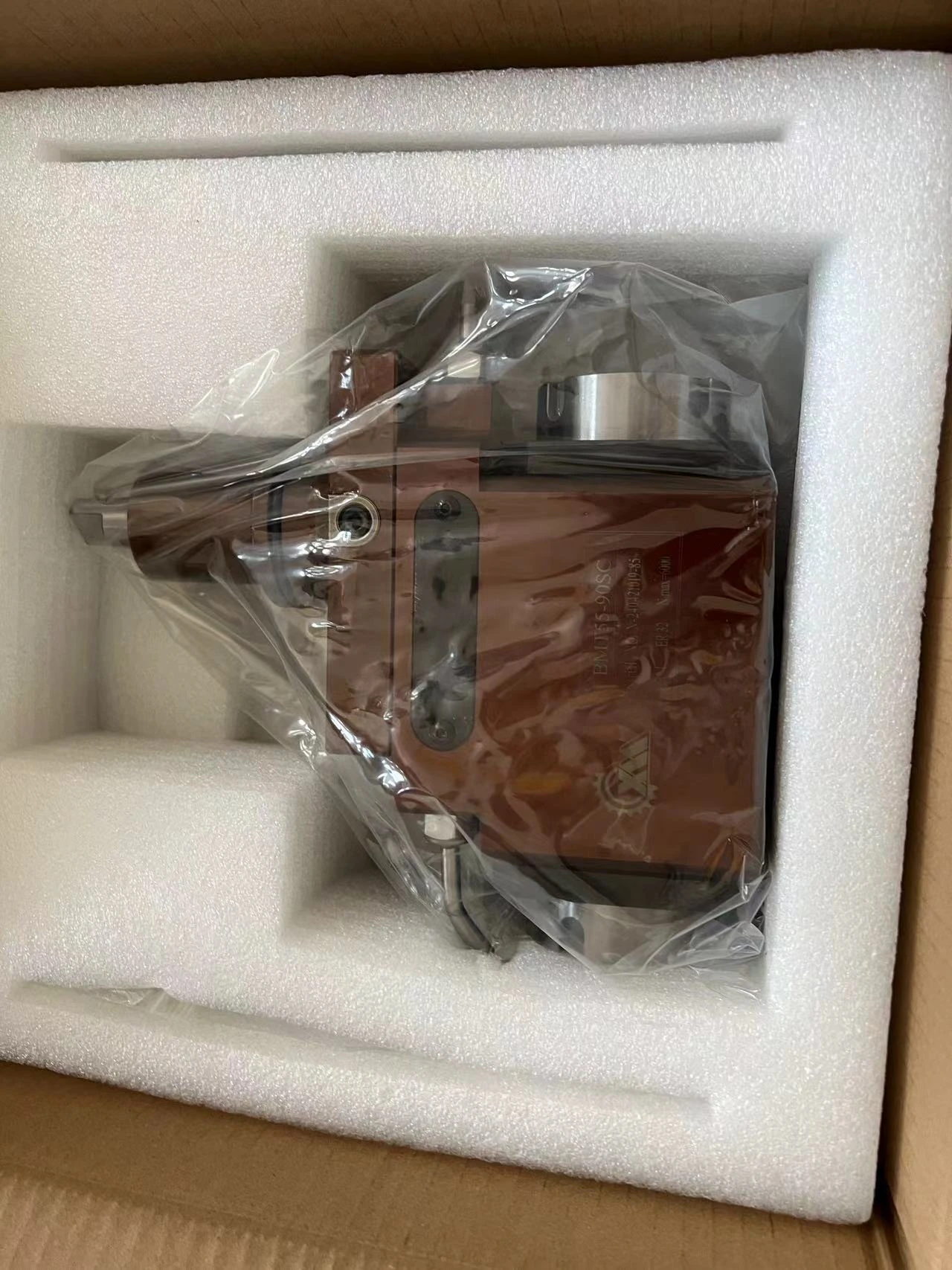

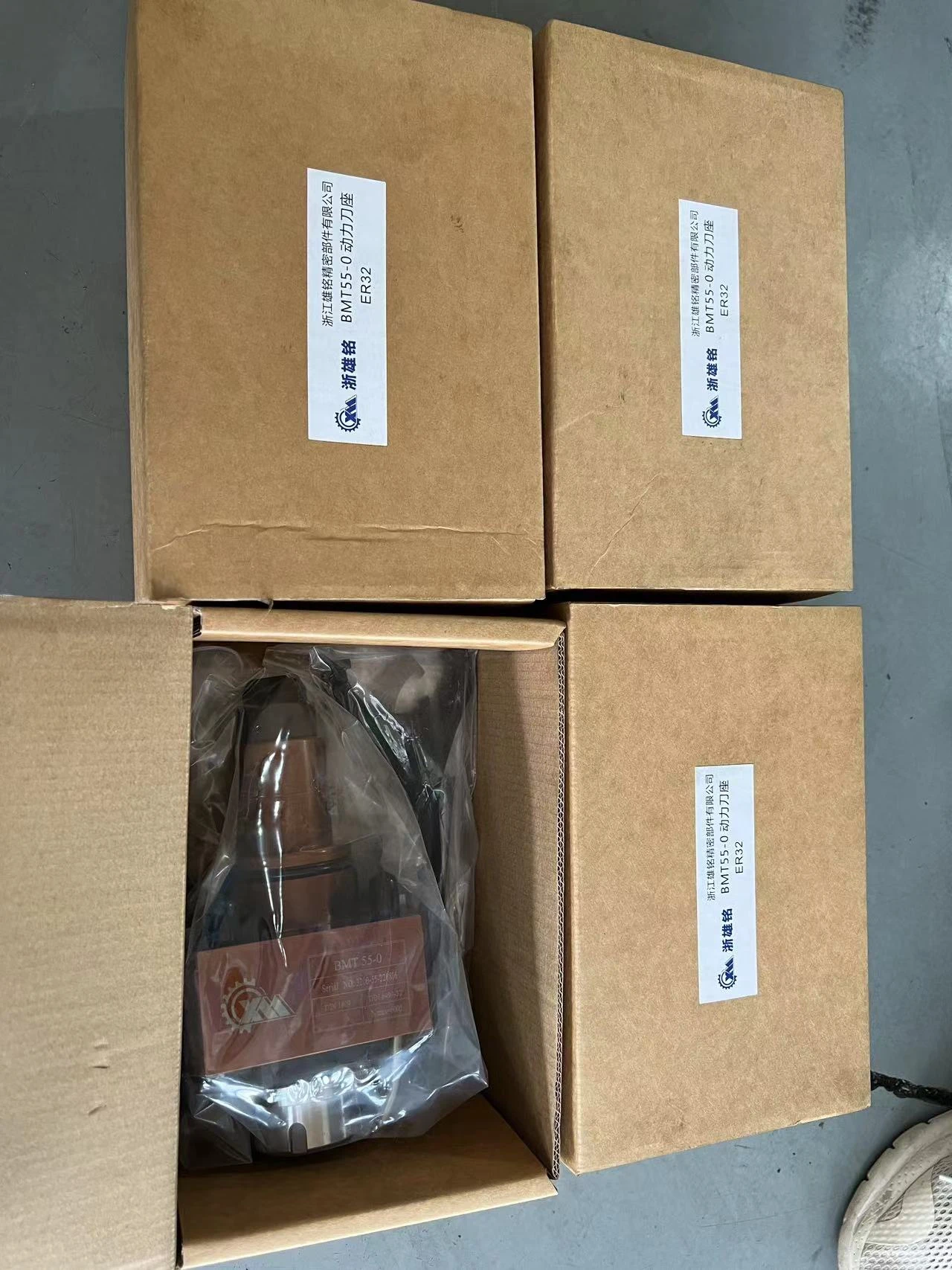

• Угловой (радиальный) приводной блок – 2 шт.
• Прямой (осевой) приводной блок – 2 шт.
• Расточной блок Ø32 – 3 шт.

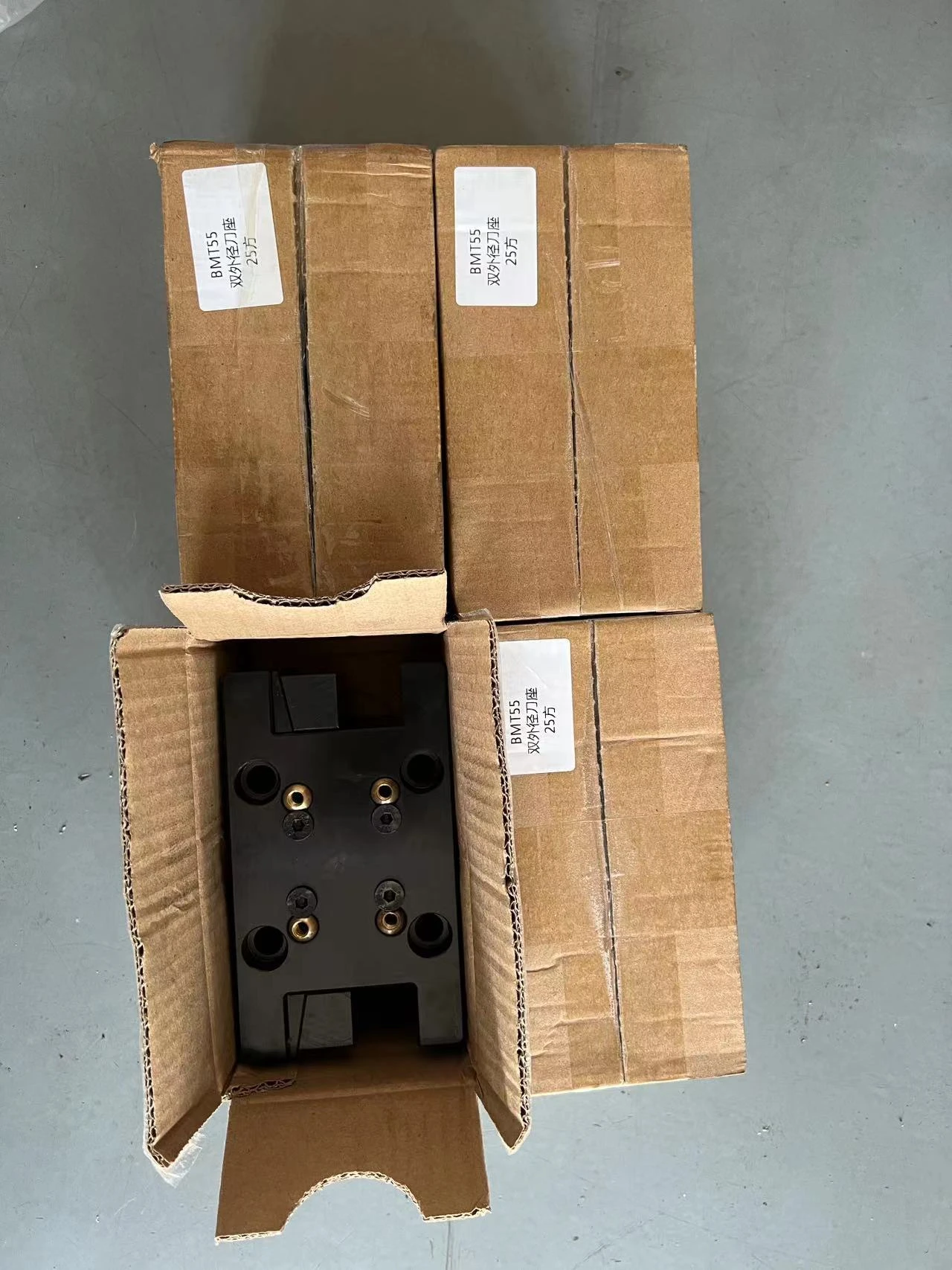

• Блок для наружного точения, 25*25 – 4 шт.
• Блок для торцевой обработки, 25*25 – 2 шт.
• Система подачи СОЖ через револьверную головку
• Задняя бабка с гидравлической пинолью Морзе №5 включая задний центр, прижим задней бабки к направляющим механический
• ШВП по осям с преднатягом
• Пистолет для подачи сжатого воздуха
• Пистолет для подачи СОЖ
• Кожух станка полностью закрытый

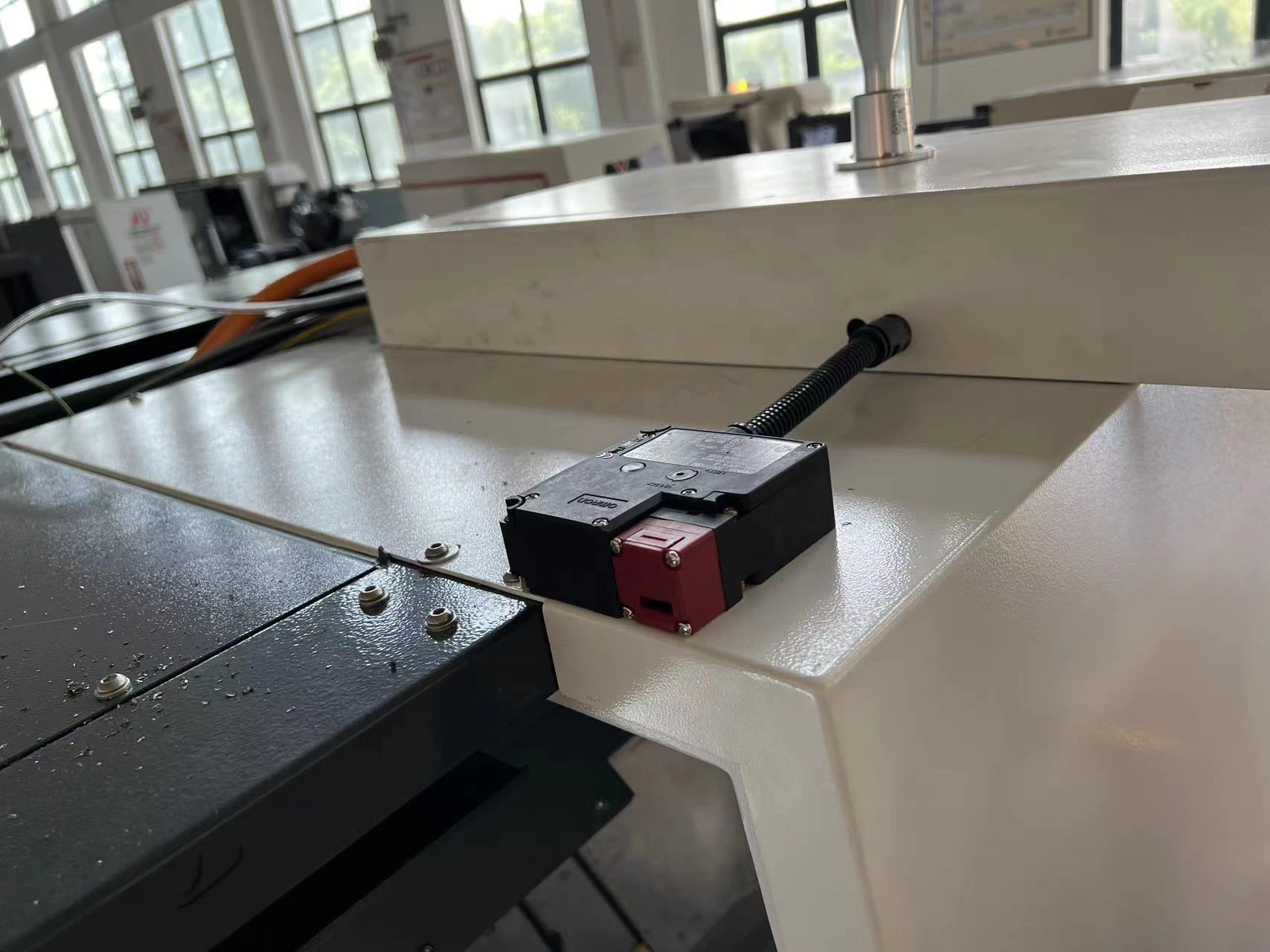

• Блокировка дверей
• Педаль для зажима / разжима кулачков и выдвижения пиноли
• Освещение рабочей зоны
• Индикация состояния станка
• Система охлаждения электрошкафа: кондиционер

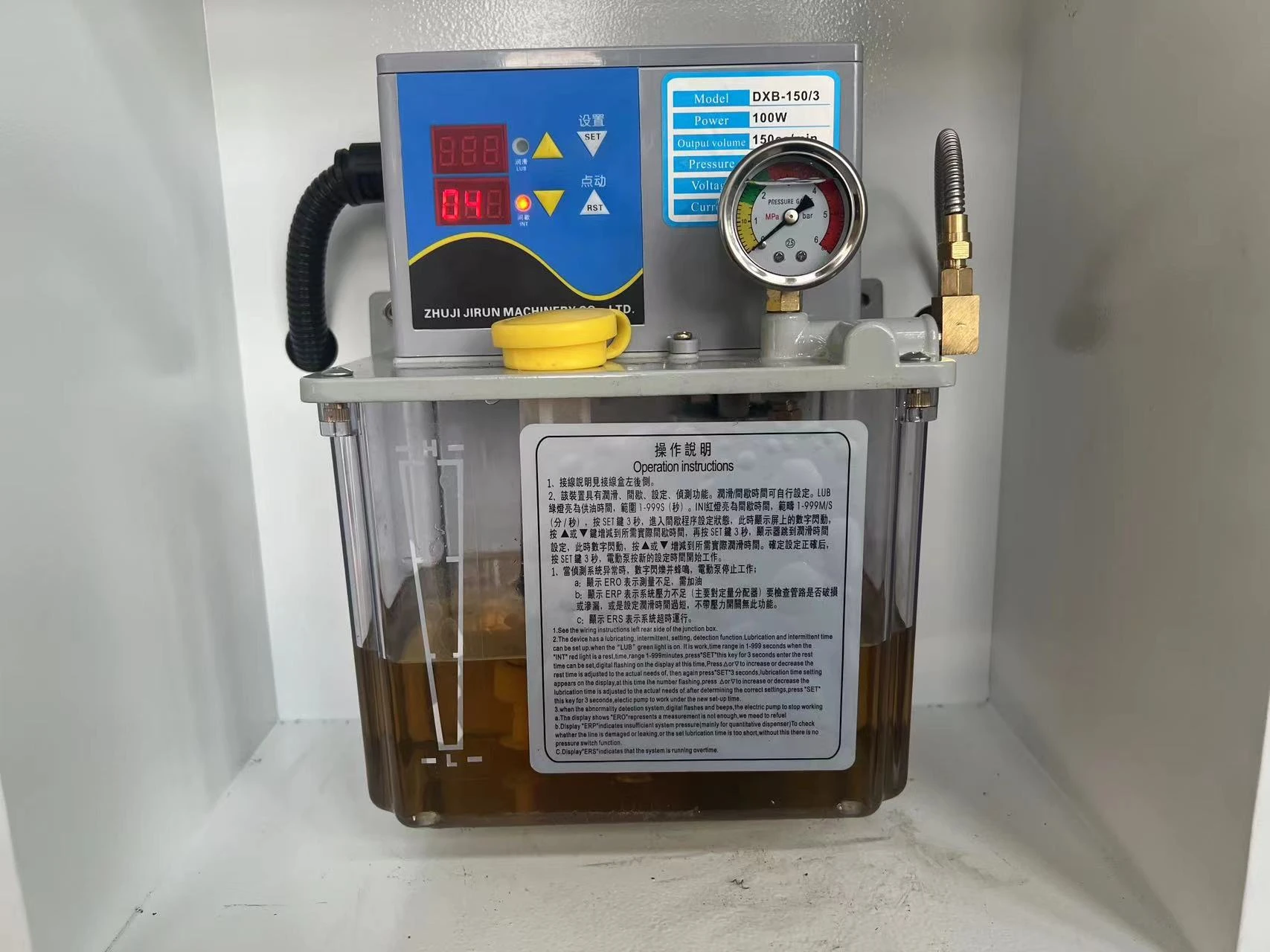

• Система смазки автоматическая централизованная

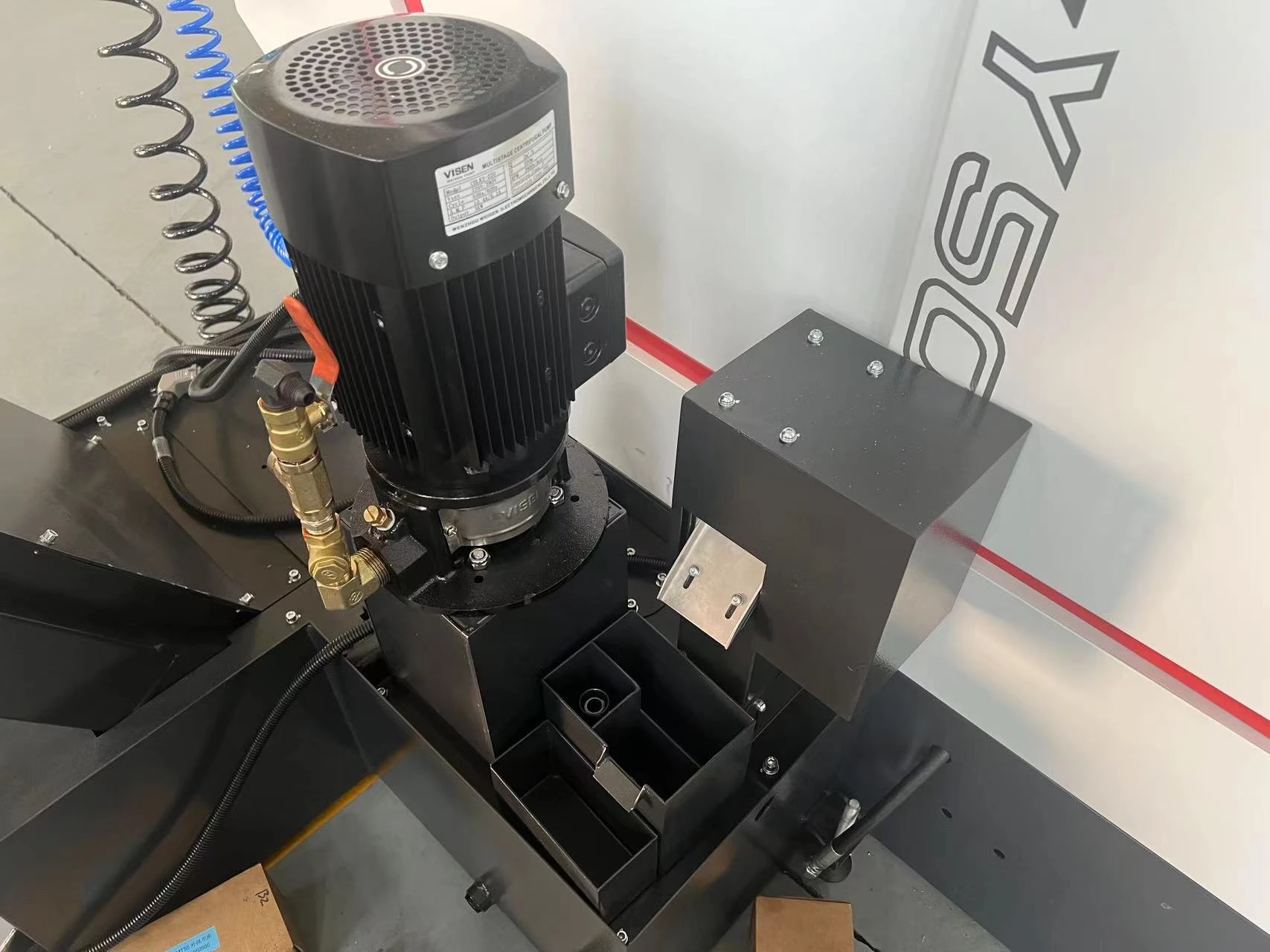

• Гидравлическая станция
• Автоматический конвейер для удаления стружки, ленточного типа, включая кнопку аварийного отключения
• Комплект выравнивающих опор

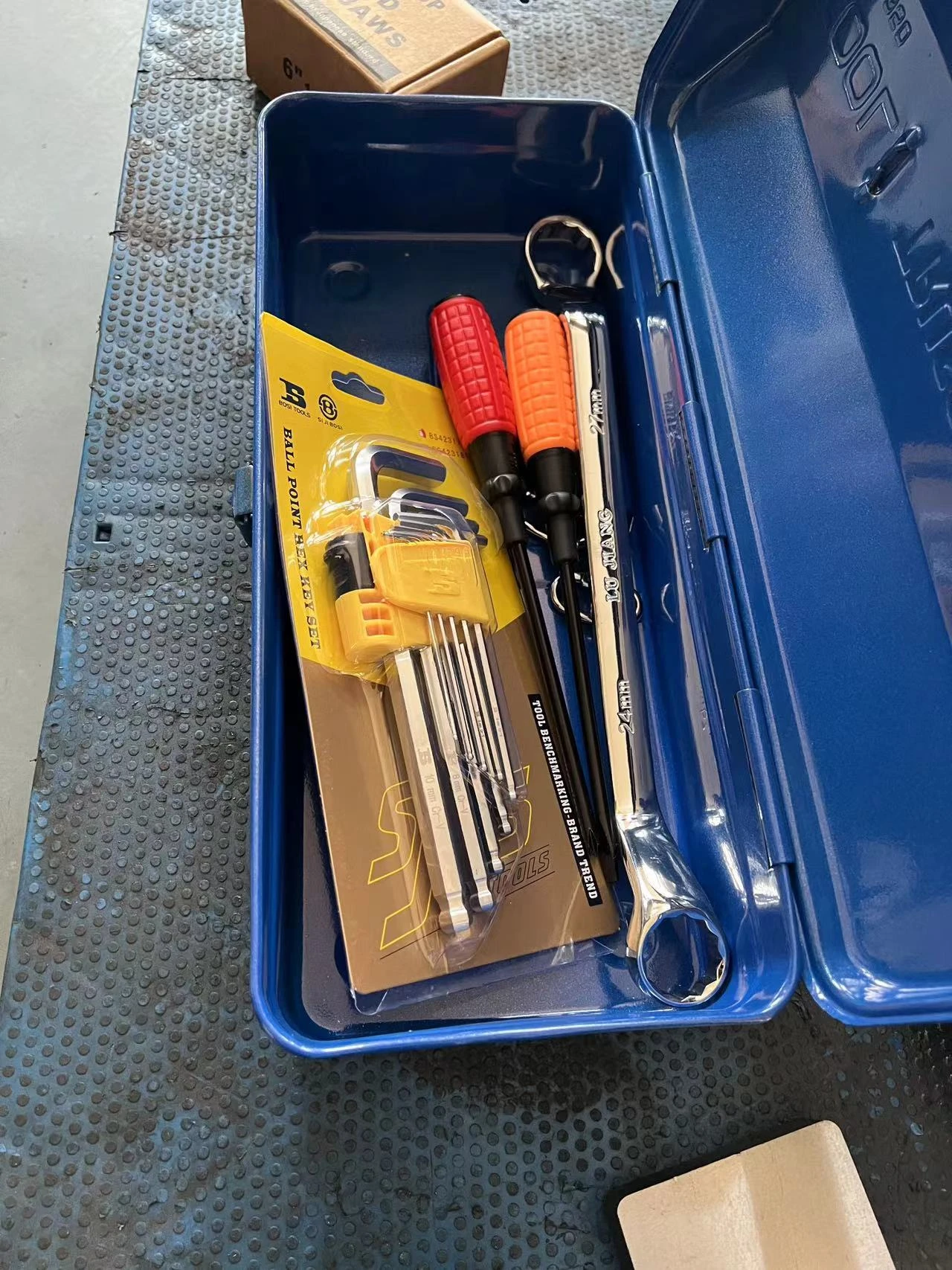

• Комплект инструмента для наладки и обслуживания станка
• Направляющие скольжения для оси Y
• Маслоотделитель
• Комплект технической документации

Дополнительная комплектация:

• Функция ЧПУ Fanuc: Helical interpolation (Спиральная/винтовая интерполяция)
• Функция ЧПУ: диалоговое программирование Manual Guide I
• Задняя бабка, конус Морзе №5, база программируемая (с сервоприводом)
• Патрон главного шпинделя: 3-кулачковый гидравлический полый, диаметр ø254 мм (10”)
• Система подачи СОЖ через револьверную головку 20 бар
• Люнет гидравлический неподвижный, Ø50-200 мм
• Автомат подачи прутка, макс диаметр прутка 65 мм, макс. длина прутка 1500 мм
• Система измерения инструмента откидная, моторизованная HPMA (Renishaw)
• Система измерения инструмента ручная, съемная HPRA (Renishaw)
• Система измерения инструмента откидная, механическая HPPA (Renishaw)
• Улавливатель для деталей
• Комплект масел и СОЖ для заправки станка
• ПО SprutCAM для моделирования обработки и написания УП
• Автоматическая система мониторинга X-TENSIVE
• Дополнительный набор инструментальной оснастки для головки BMT55
