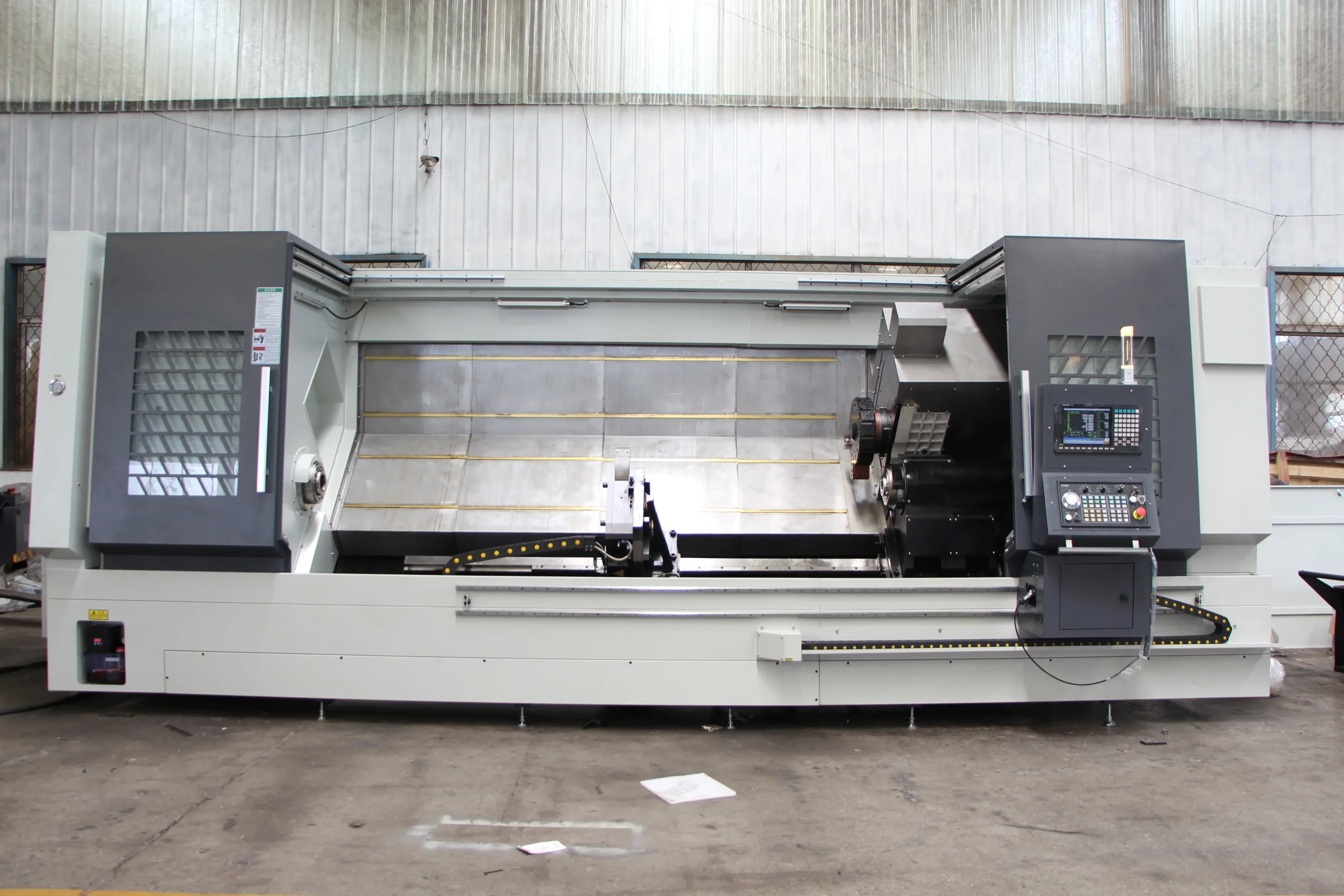

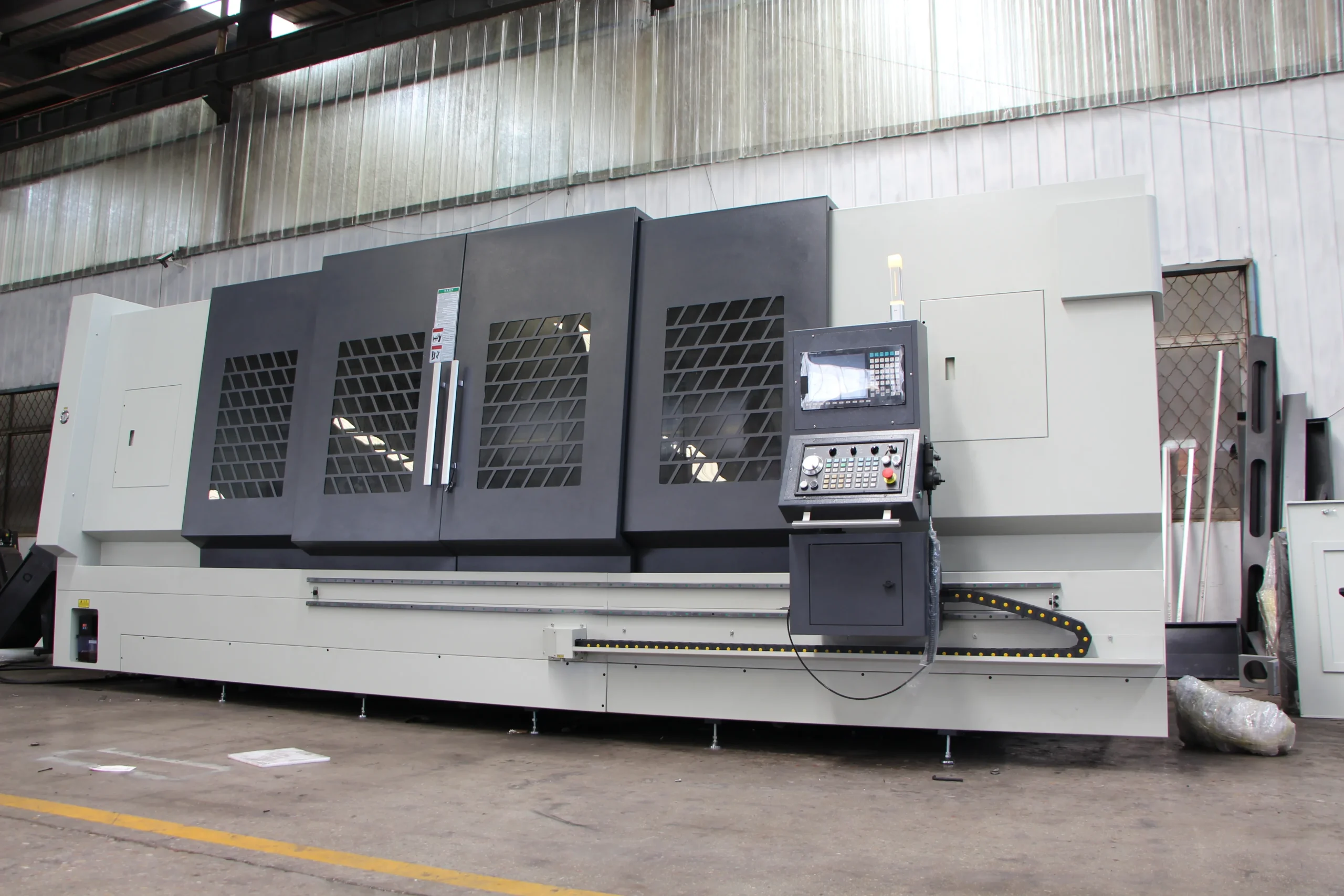

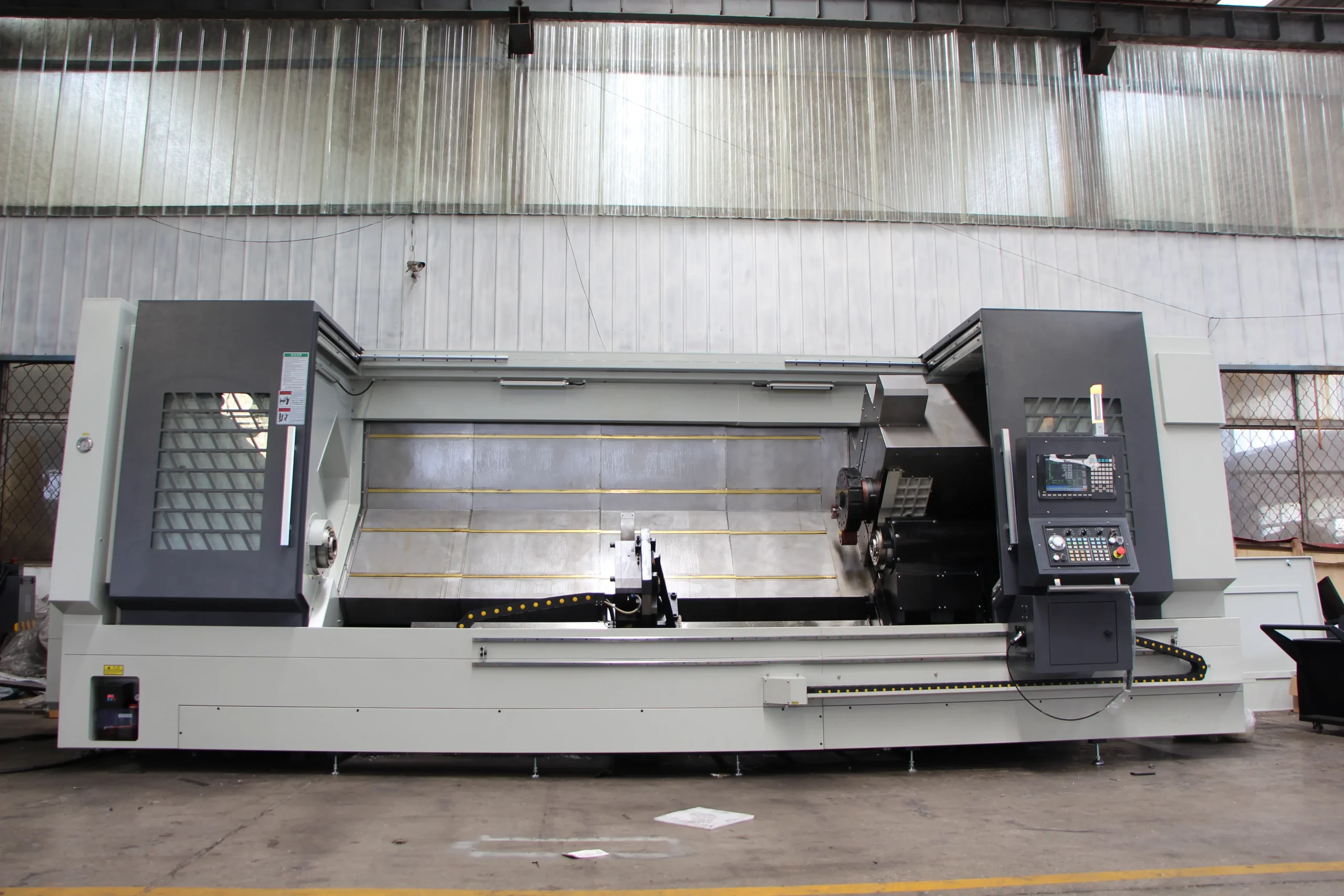

Токарный обрабатывающий центр с ЧПУ GL3511-D2000, Stanza, Китай

Преимущества и выгоды:

• Масса станка 10 000 кг и цельнолитая станина с усиленными рёбрами жёсткости обеспечивают устойчивость конструкции и стабильную точность обработки даже на тяжёлых режимах. Каждая станина проходит FEM-анализ для устранения зон повышенного напряжения и деформаций.
• Ременной шпиндель мощностью 18,5 кВт (отверстие Ø116 мм) отличается плавностью хода, защитой от перегрузок и простотой обслуживания. Крутящий момент до 680 Нм обеспечивает обработку широкого спектра материалов: от конструкционных сталей до нержавеющих и труднообрабатываемых.

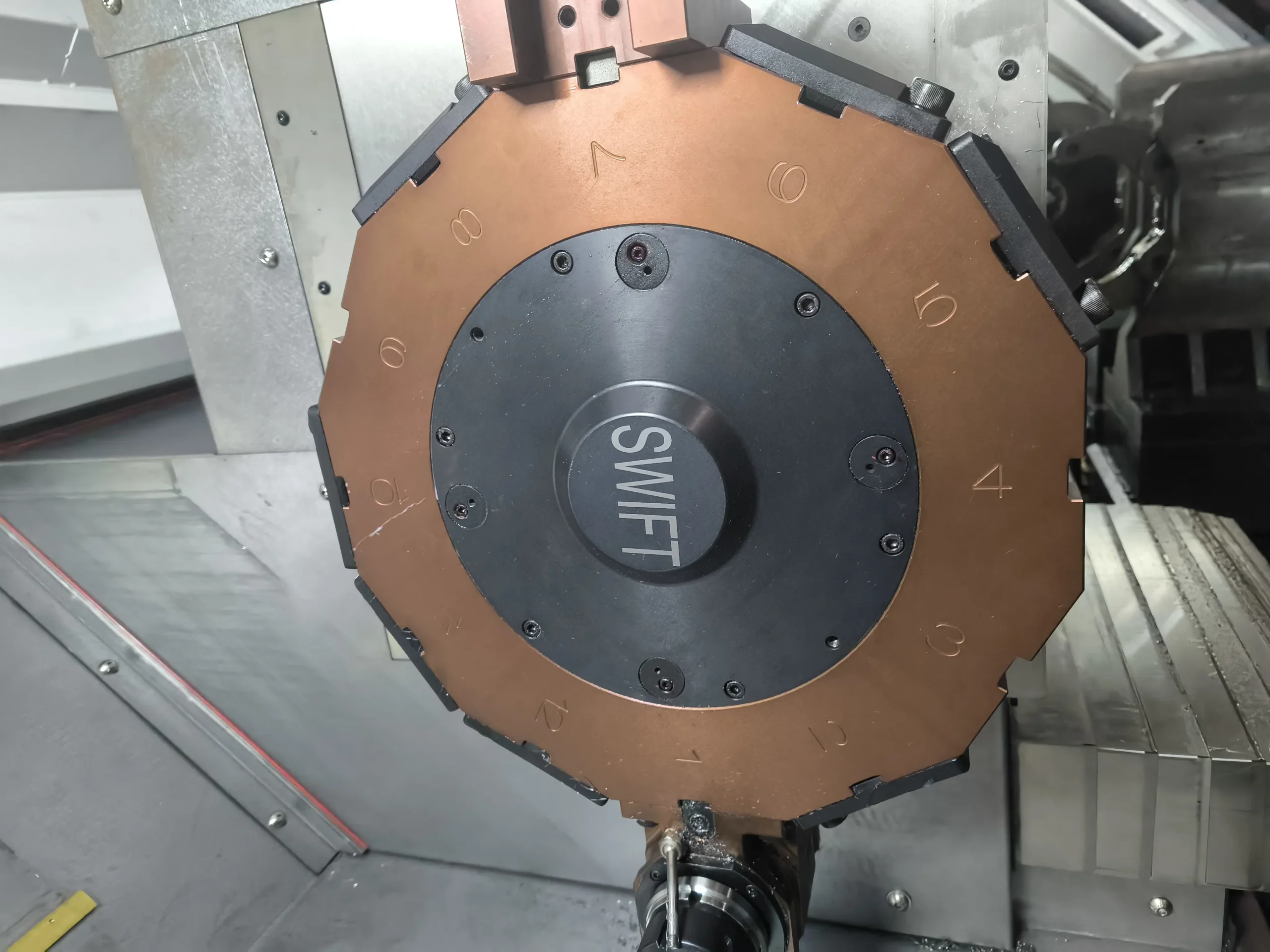

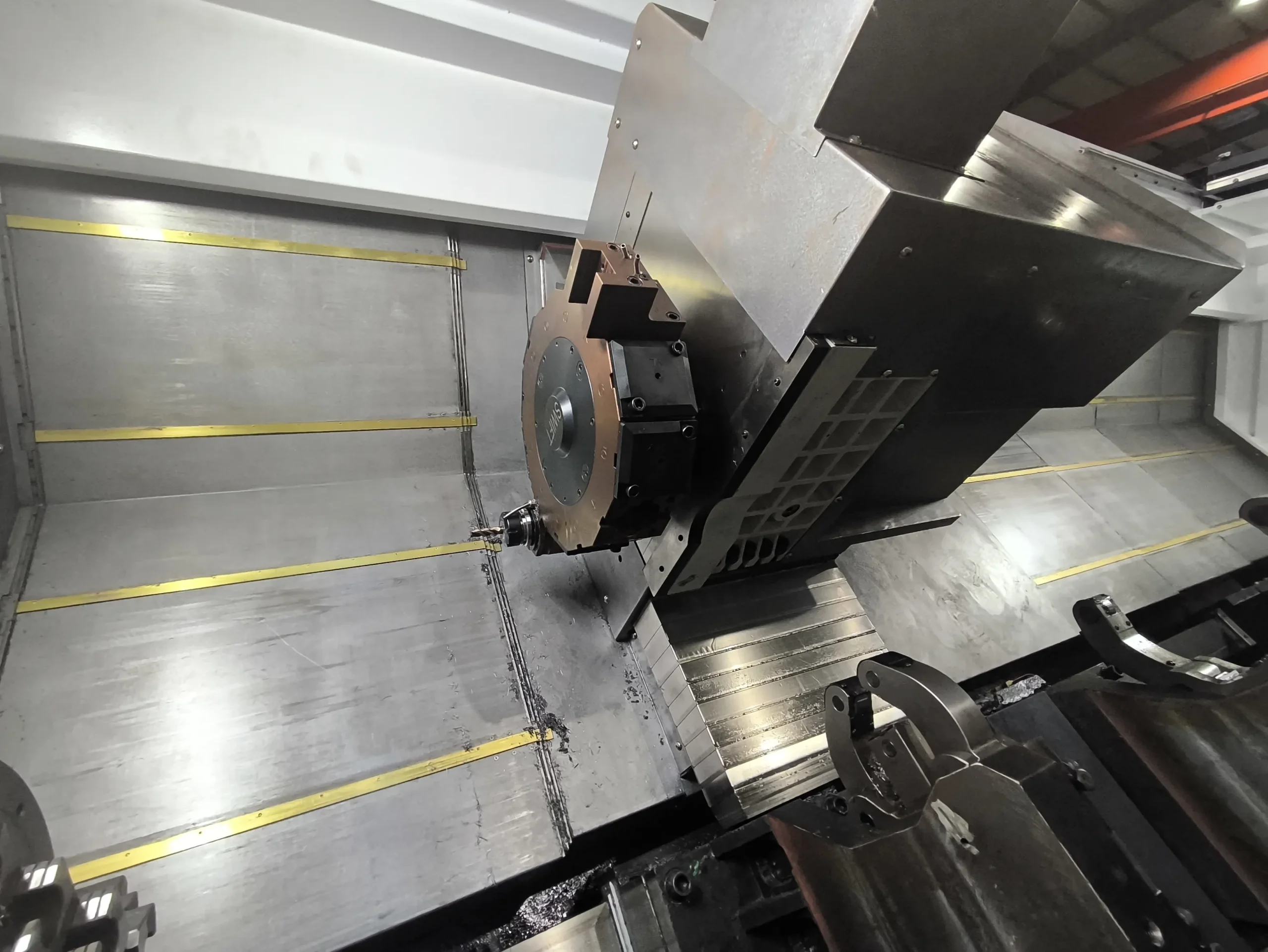

• Револьверная головка формата BMT65 обеспечивает надёжное крепление инструмента (4 болта и шпоночные пазы) и поддерживает широкий диапазон операций: фрезеровку, сверление вне центра, обработку канавок. В комплекте предусмотрено 9 статичных и 4 приводных блока для угловой и осевой обработки.

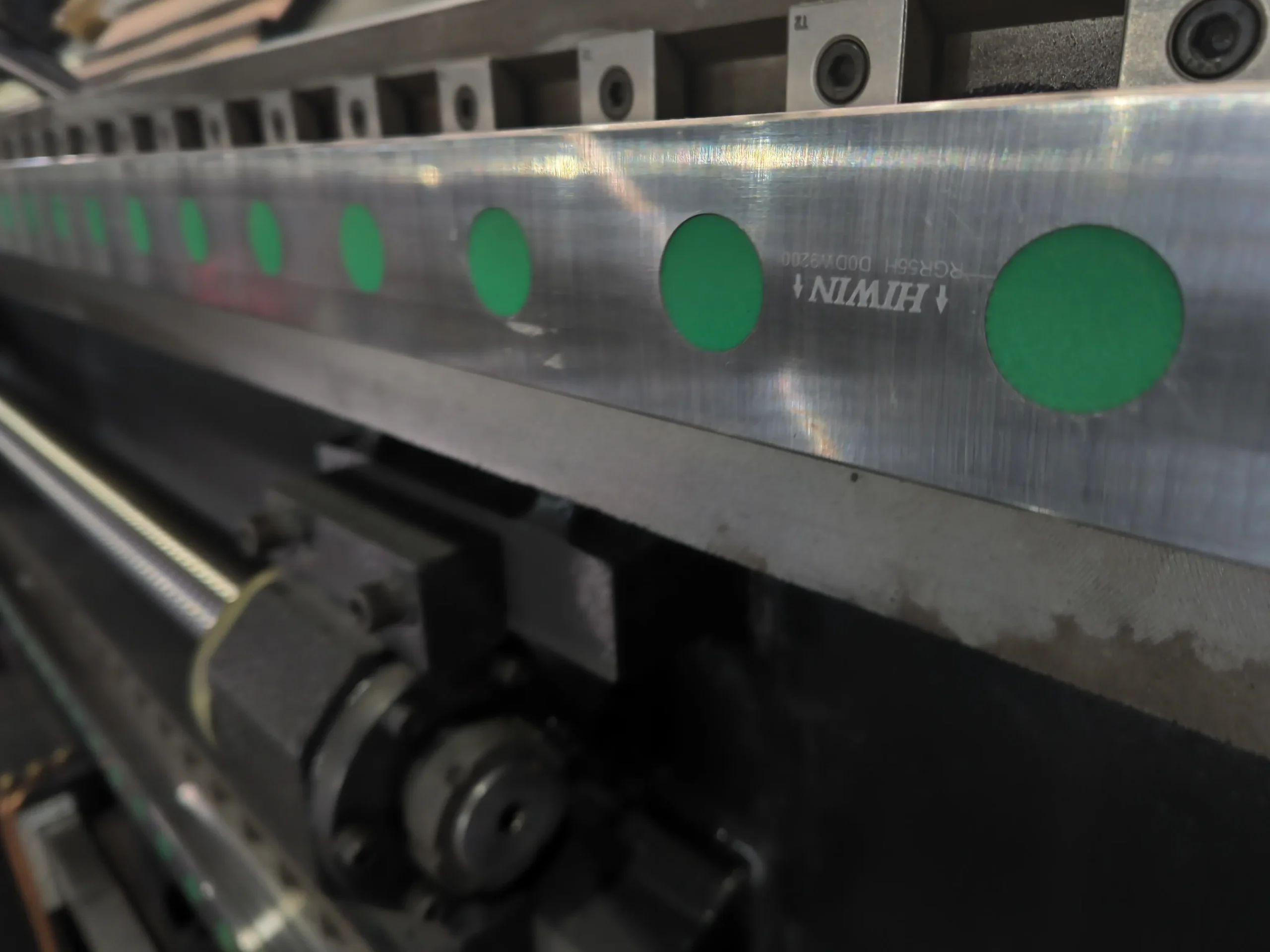

• Направляющие качения обеспечивают высокую точность позиционирования до ±0,008 мм и повторяемость до ±0,004 мм даже на высоких скоростях. Для дополнительной точности возможно оснащение оптическими линейками по осям X, C и Z.
• Шарико-винтовые передачи с преднатягом исключают люфты и гарантируют плавность хода, что позволяет поддерживать высокое качество обработки при любых режимах.
• Система ЧПУ Fanuc 0i-TF PLUS с оптоволоконной передачей данных обеспечивает быстрый отклик, синхронизацию осей и высокую точность. Объём встроенной памяти до 2 МБ с возможностью расширения и установки дополнительных функций.

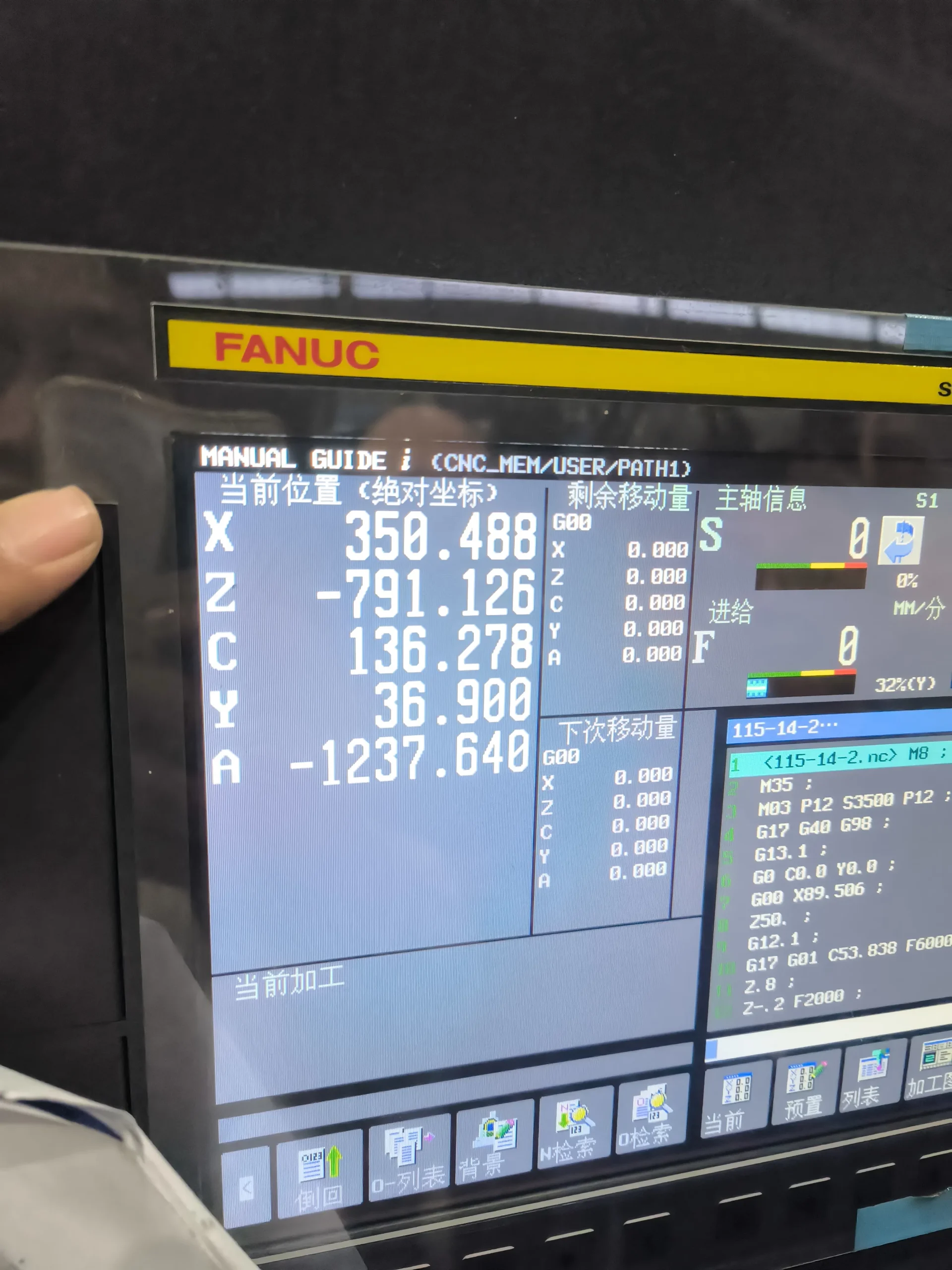

• Опция MANUAL GUIDE i облегчает работу операторов: позволяет быстро создавать управляющие программы прямо на стойке ЧПУ, проверять их и запускать производство без привлечения программиста.

Стандартная комплектация:

• Cистема ЧПУ Fanuc 0i-TF Plus
• Функция ЧПУ: М30 – автоматическое отключение

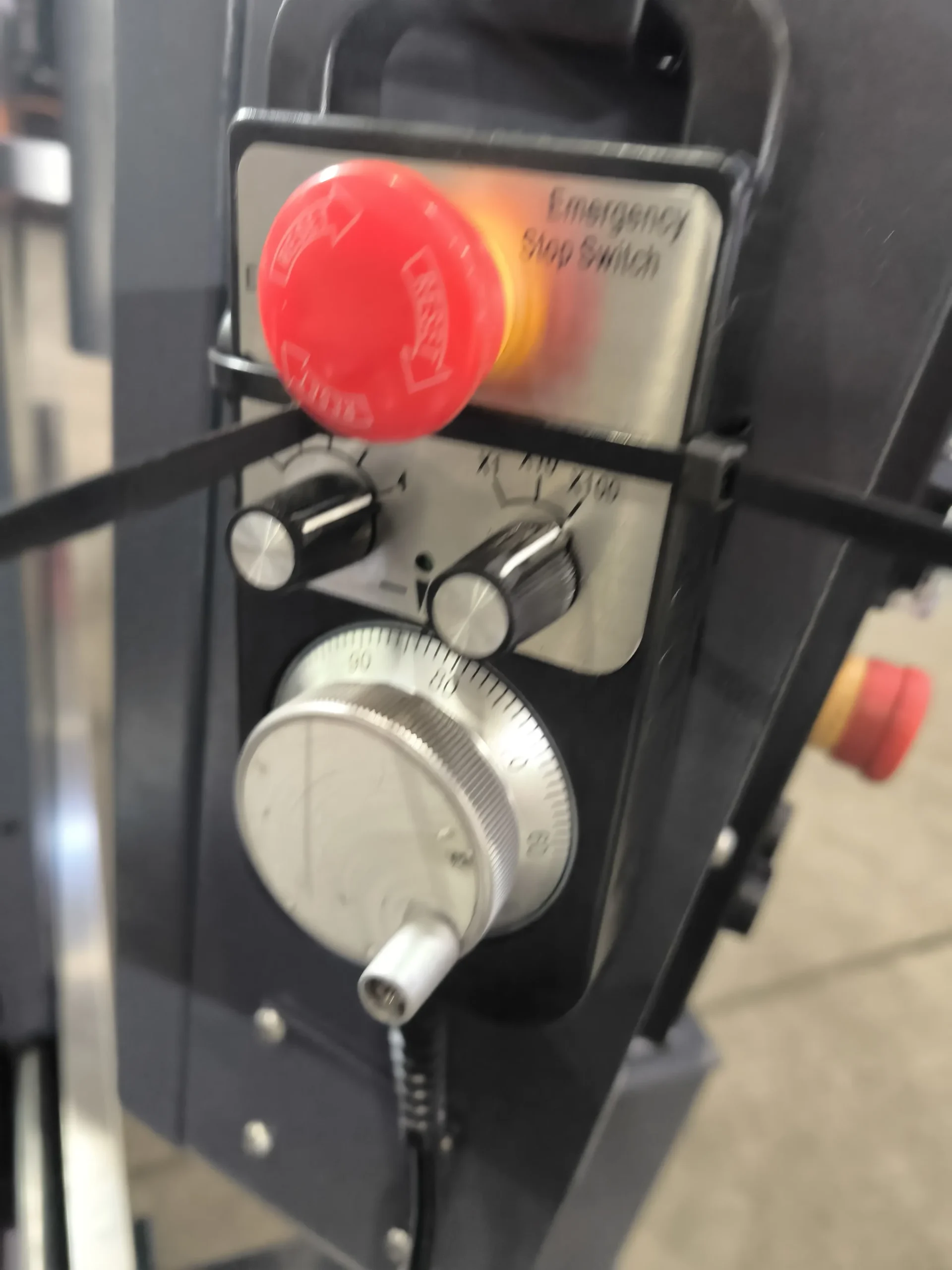

• Пульт управления переносной с маховичком, включая кнопку аварийного отключения
• Главный двигатель мощностью 15 / 18.5 кВт
• Тип привода шпинделя: ременный
• Патрон главного шпинделя: 3-кулачковый гидравлический полый, диаметр ø380мм (15”)
• 1 к-т твердых  и 1 к-т мягких кулачков
• Датчик положения гидроцилиндра
• Приводная BMT65 револьверная головка на 12 позиций
• Стартовый набор инструментальной оснастки для головки
• Угловой (радиальный) приводной блок – 2 шт.
• Расточной блок Ø40 – 3 шт.
• Блок для наружного точения,32*32 – 4 шт.
• Блок для торцевой обработки, 25*25 – 2 шт.
• Система подачи СОЖ через револьверную головку
• Задняя бабка с гидравлической пинолью Морзе №6 включая задний центр, прижим задней бабки гидравлический, перемещение программируемое
• ШВП по осям с преднатягом
• Пистолет для подачи сжатого воздуха
• Пистолет для подачи СОЖ

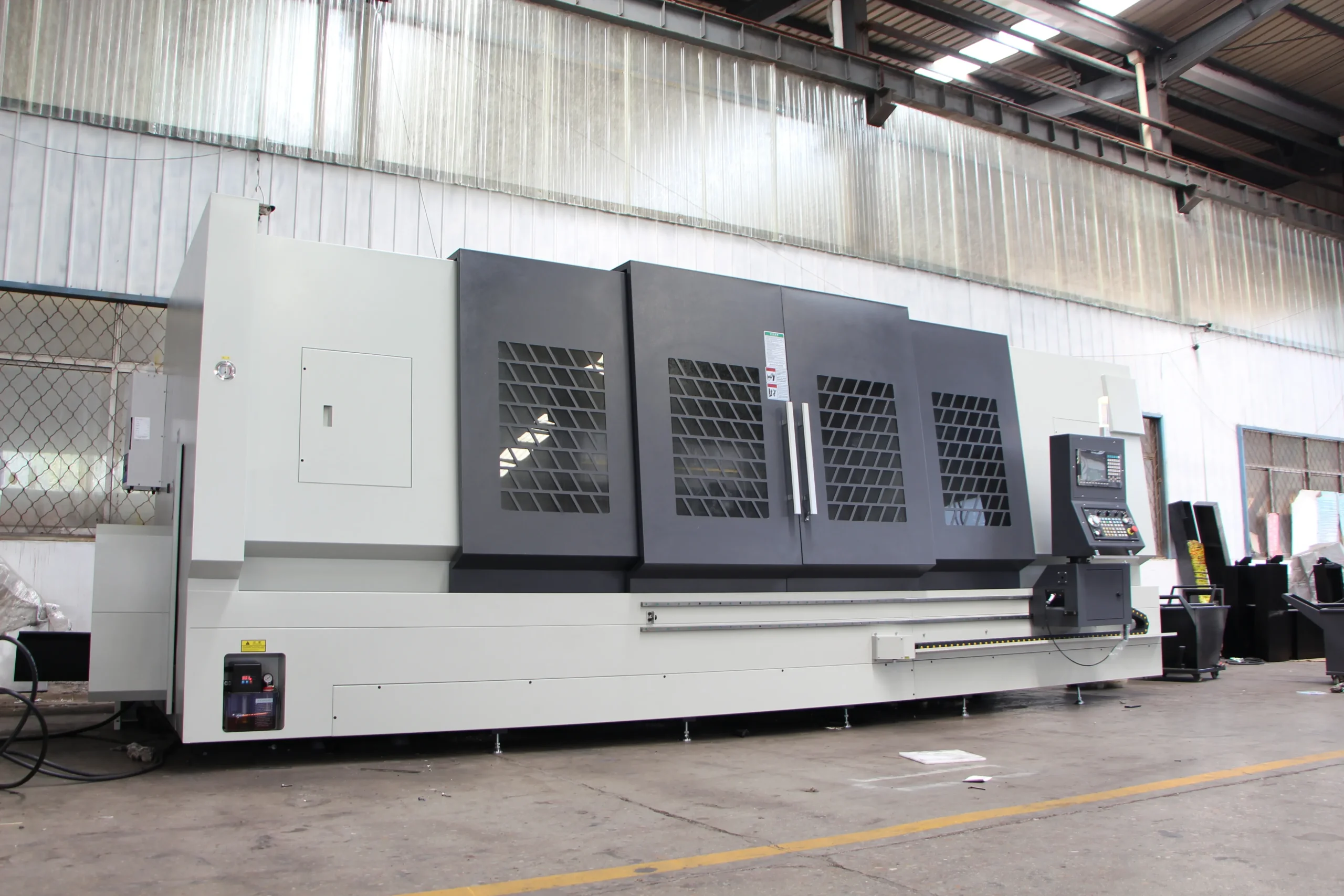

• Кожух станка полностью закрытый
• Блокировка дверей
• Педаль для зажима / разжима кулачков и выдвижения пиноли
• Освещение рабочей зоны
• Индикация состояния станка
• Система охлаждения электрошкафа: кондиционер
• Система смазки автоматическая централизованная
• Гидравлическая станция
• Автоматический конвейер для удаления стружки, ленточного типа, включая кнопку аварийного отключения

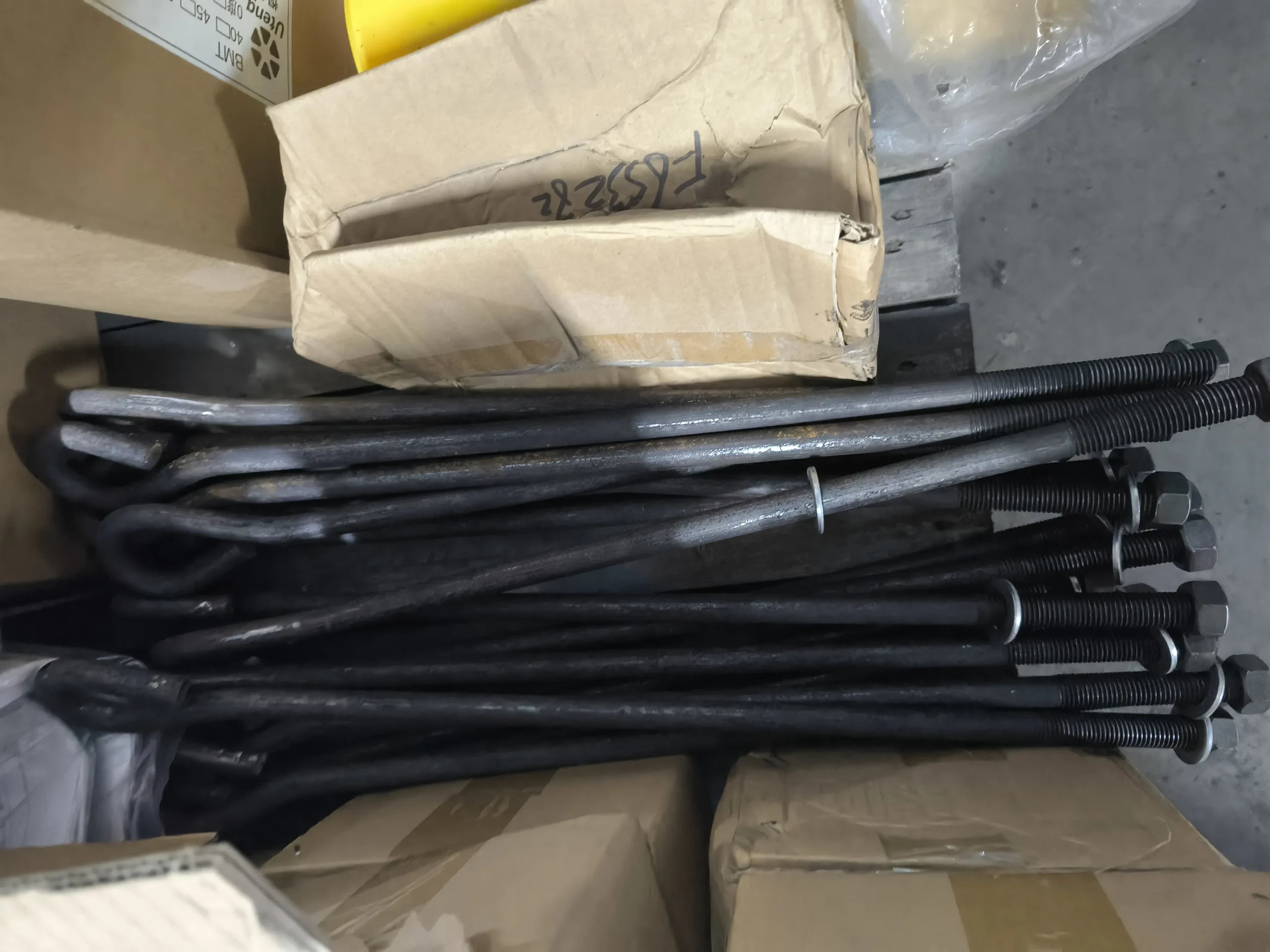

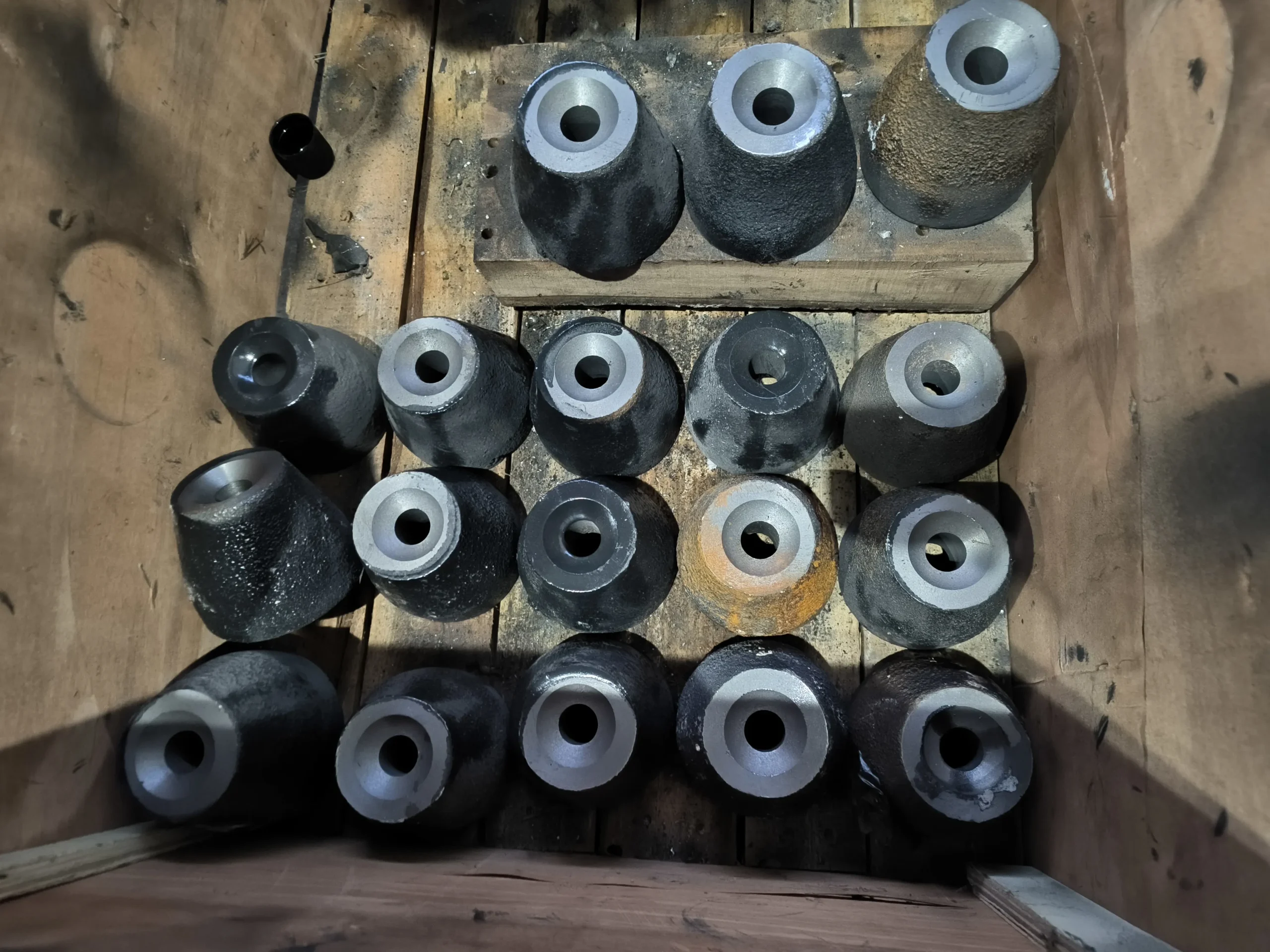

• Комплект выравнивающих опор
• Комплект инструмента для наладки и обслуживания станка
• Маслоотделитель
• Комплект технической документации

Дополнительная комплектация:

• Функция ЧПУ Fanuc: Helical interpolation (Спиральная/винтовая интерполяция)
• Функция ЧПУ: диалоговое программирование Manual Guide I
• Редукторная передача привода шпиндельной бабки
• Задняя бабка, конус Морзе №6, база программируемая (с сервоприводом)
• Система подачи СОЖ через револьверную головку 20 бар

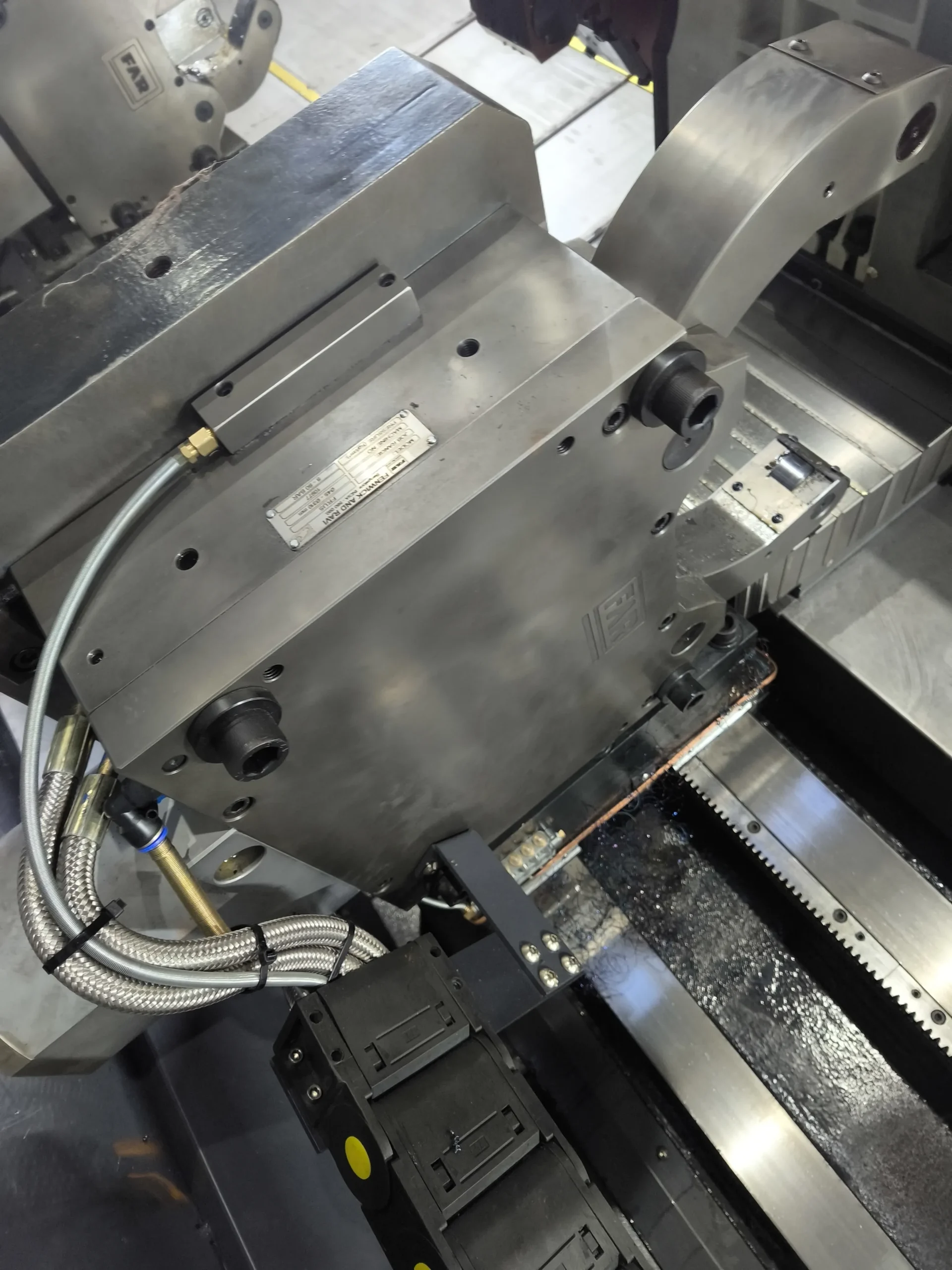

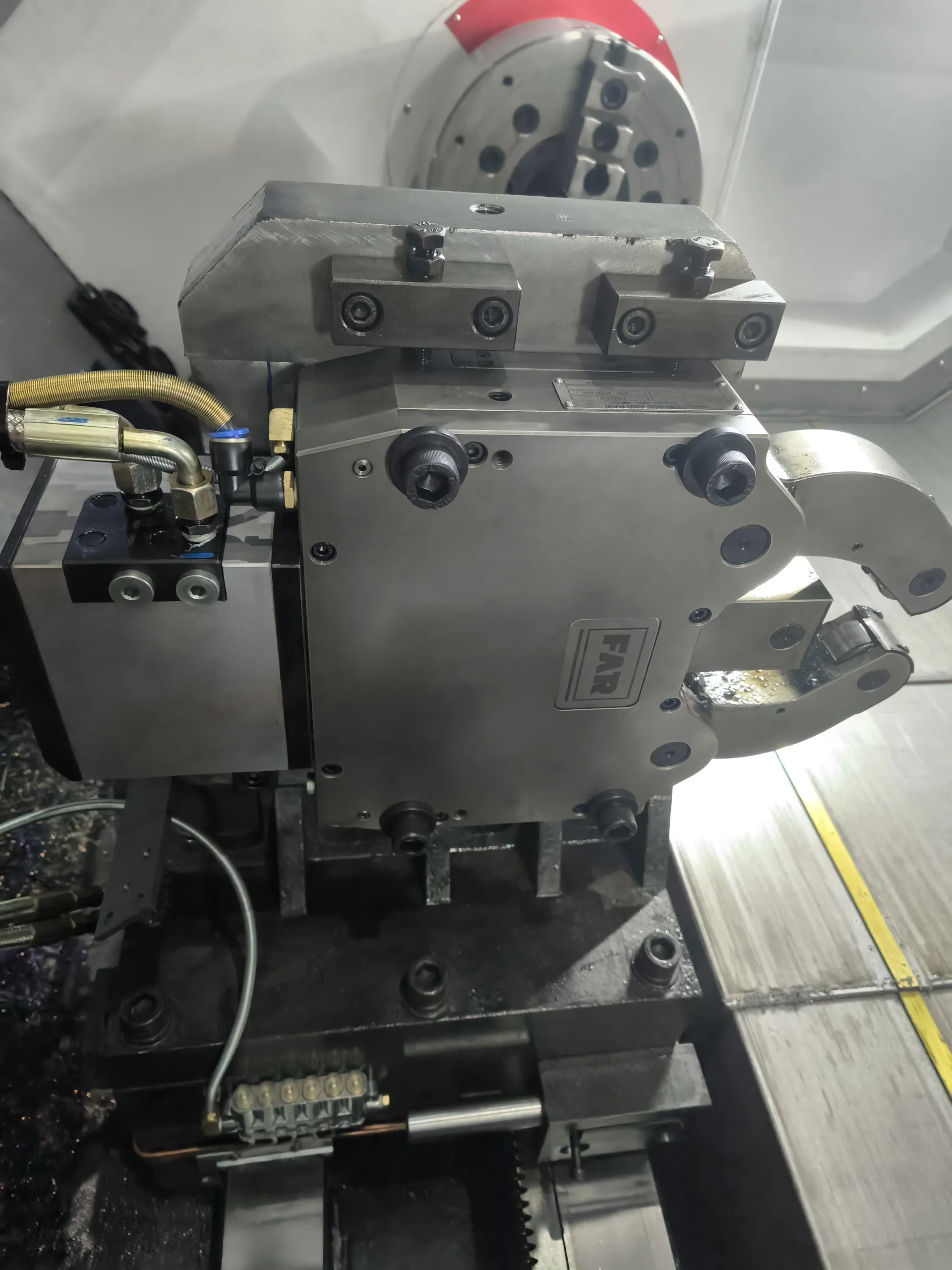

• Люнет гидравлический неподвижный, Ø50-200 мм
• Автомат подачи прутка, макс диаметр прутка 65 мм, макс. длина прутка 1500 мм
• Система измерения инструмента откидная, моторизованная HPMA (Renishaw)
• Система измерения инструмента ручная, съемная HPRA (Renishaw)
• Система измерения инструмента откидная, механическая HPPA (Renishaw)
• Улавливатель для деталей
• Комплект масел и СОЖ для заправки станка
• ПО SprutCAM для моделирования обработки и написания УП
• Автоматическая система мониторинга X-TENSIVE

Технические характеристики
