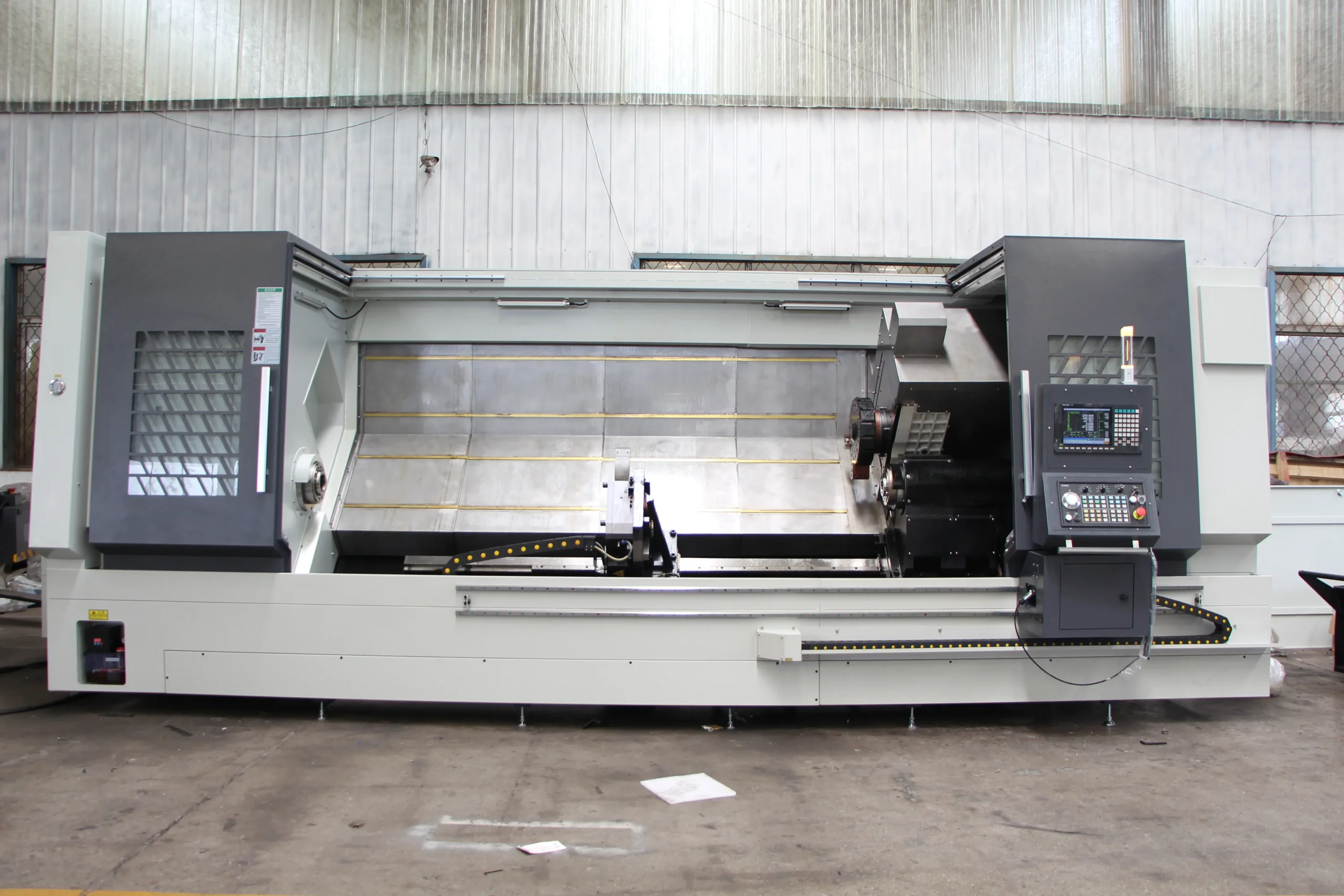

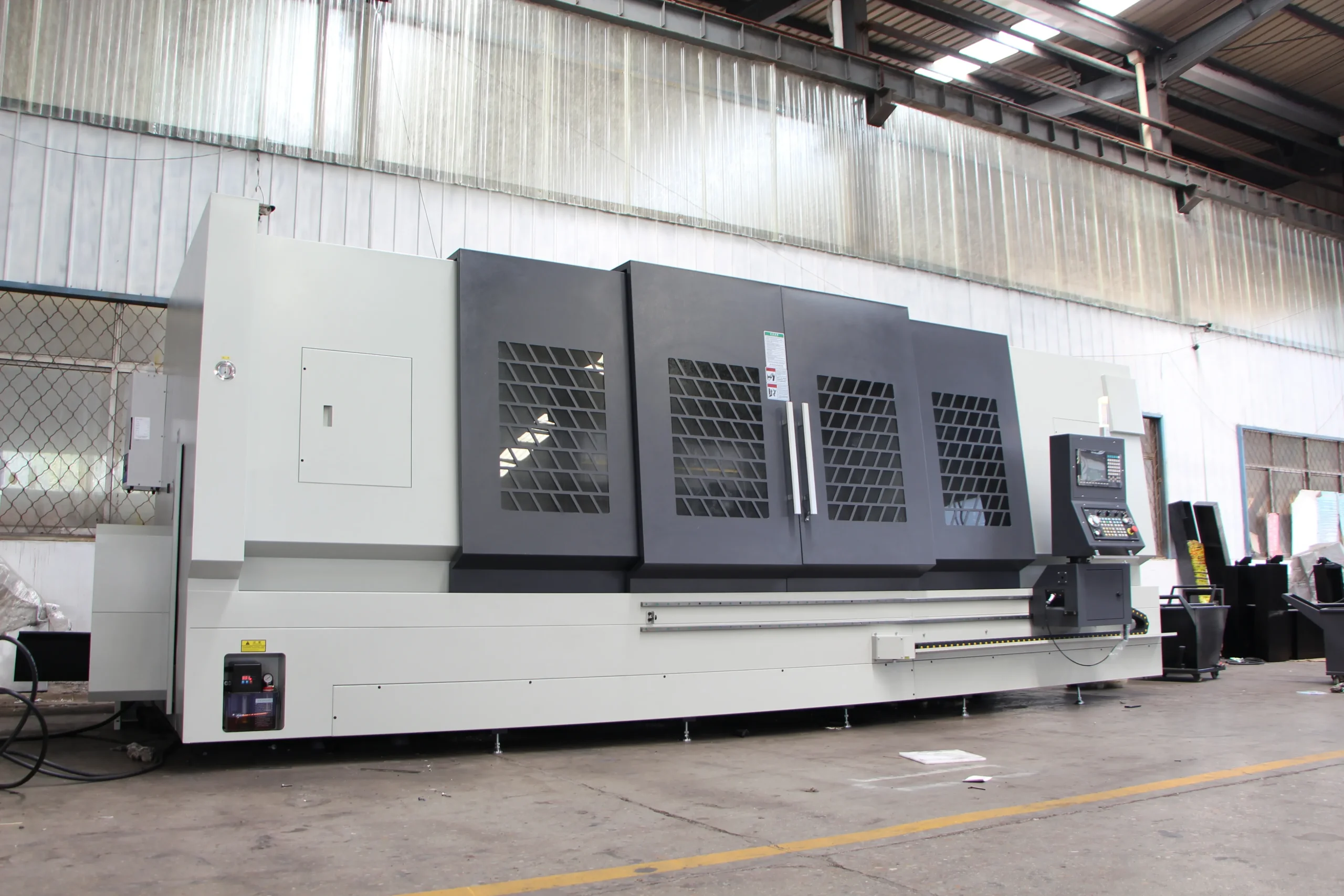

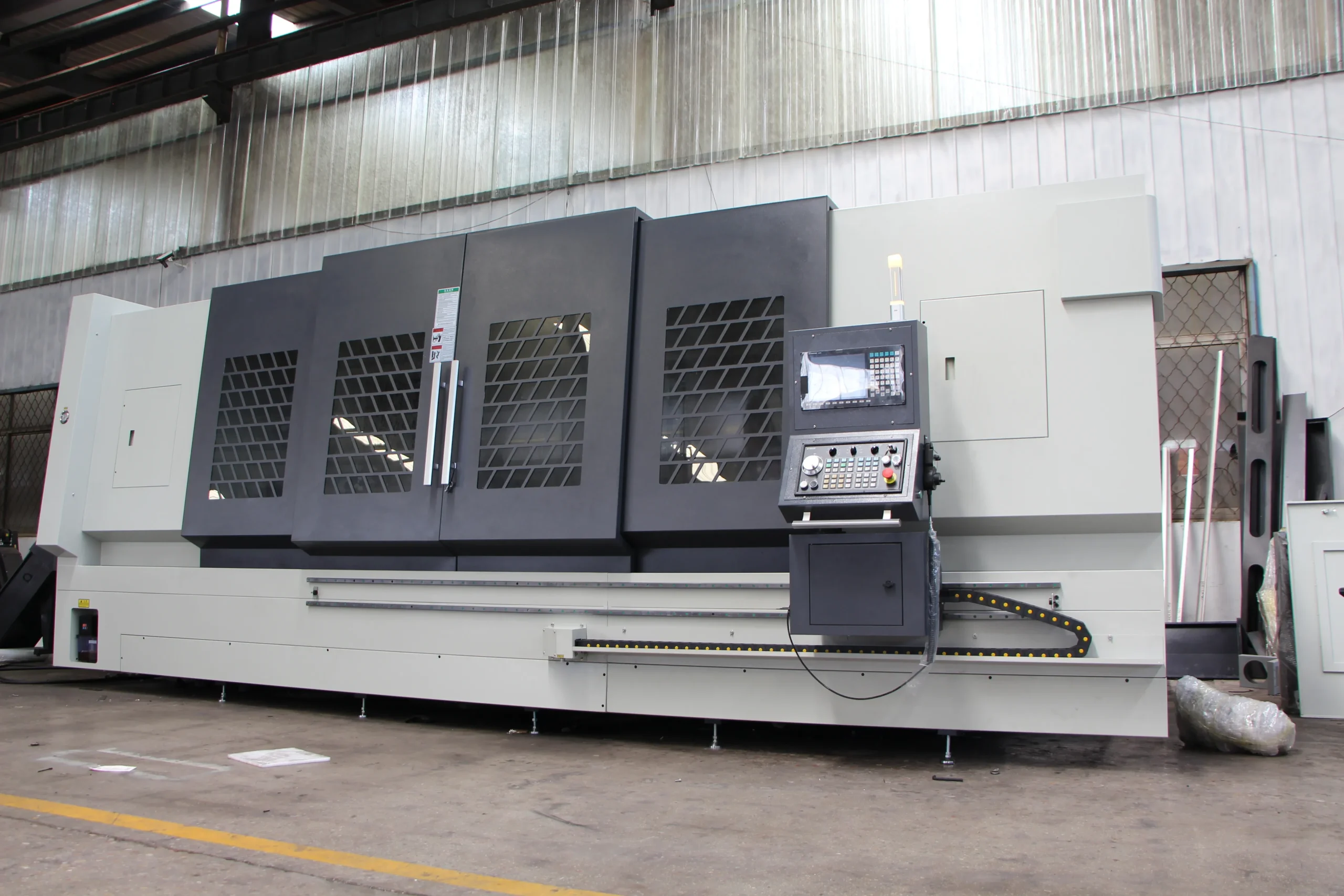

Токарный обрабатывающий центр с ЧПУ GL3511-Y1500, Stanza, Китай

Преимущества и выгоды:

• Ременный шпиндель мощностью 15 / 18.5 кВт (с отверстием под пруток Ø116 мм) обладает некоторыми преимуществами, а именно плавностью хода и защитой привода от перегрузок и ударов, а так же прост в эксплуатации и ремонте. В виду отдельного размещения сервопривода (рядом со шпинделем), возможен его выбор в пользу увеличения мощностных характеристик вашего станка. В стандарте крутящий момент достигает 750 Нм, что позволяет производительно обрабатывать широкий спектр материалов, от простых сталей, до закаленных, нержавеющий и трудно обрабатываемых.
• Станок большой массы – 8100 кг – с ребрами жесткости у цельнолитой станины отличается жесткостью, точностью и стабильностью обработки, минимизирует деформации под нагрузкой, исключает , снижает возникающие вибрации. Каждая станина проходит анализ FEM — методом конечных элементов с целью выявления зон, склонных к повышенным напряжениями или деформациям.
• Наличие оси Y  (ход до 150 мм) на собственной ШВП позволяет осуществлять обработку конструктивных элементов, находящихся вне основной плоскости резания XoZ. Применена конструкция оси Y не виртуального типа, как у многих, где движение ход по Y реализован с использованием хода по оси X, а ортогонального типа (встроена в собственную колонну), что исключает наличие мертвых зон в пределах рабочих ходов в плоскости XoY и повышает точность и повторяемость обработки.
• Направляющие скольжения для оси Y  позволяют использовать ось (операции фрезерования, вне центровое сверление) на максимум своих возможностей, учитывая особенности  — высокую жесткость, способность гасить вибрации.
• Приводная револьверная головка формата BMT65 со встроенной осью Y высокой жесткости обеспечивает стабильность обработки за счет крепления инструментального блока 4 болтами и позиционирования по шпоночным пазам. Возможны операции контурного фрезерования, внецентрового сверления отверстий и прочие операции благодаря приводному инструменту и оси С. Предоставляется стартовый комплект оснастки — 7 статичных блоков для расточки, внутренней обработки, а также угловой и осевой приводные блоки — 4 шт.
• Направляющие качения для перемещения суппорта в продольном и поперечном направлении отличаются низким коэффициентом трения между подвижными частями, обеспечивают высокую точность позиционирования до 0,008 мм и повторяемость позиционирования  до 0,01 мм на высоких скоростях перемещения. Для компенсации погрешностей используют оптические линейки для осей Х,Y и Z (поставляется опционально).
• Шарико-винтовая передача высокой жесткости с преднатягом для перемещения рабочих органов обеспечивает плавность и точность хода. Достигается стабильно высокое качество обработки деталей, исключено возникновение осевых и радиальных люфтов.
• Программируемая задняя бабка МК5 включая задний центр и механический прижим задней бабки к направляющим гарантирует точное позиционирование, быстрое и жесткое закрепление длинномерных заготовок. Выдвижение пиноли осуществлено по М — команде, усилие прижима регулируется.
• ЧПУ Fanuc 0i-ТF PLUS  снабжен оптоволоконной системой передачи данных между ЧПУ и приводами. Это минимизирует время цикла обратной связи по скорости, положению и току и обеспечивает высокую точность, плавность подач и синхронизацию осей станка. Для управляющих программ объем внутренней памяти увеличен до 2МБ. Возможно опциональное дооснащение различными опциями.
• Станок оснащен функцией упрощенного программирования прямо на стойке ЧПУ станка — MANUAL GUIDE i (опция). Система расширяет возможности операторов, наладчиков — быстро и легко создавать УП не дожидаясь программиста, отработать новую программу на наличие несоответствий или ошибок.

Стандартная комплектация:

• Cистема ЧПУ Fanuc 0i-TF Plus
• Функция ЧПУ: М30 – автоматическое отключение
• Пульт управления переносной с маховичком, включая кнопку аварийного отключения
• Главный двигатель мощностью 15 / 18.5 кВт
• Тип привода шпинделя ременный
• Торец шпинделя А2-11
• Патрон главного шпинделя: 3-кулачковый гидравлический полый, диаметр ø381 мм (15”)
• 1 к-т твердых  и 1 к-т мягких кулачков
• Датчик положения гидроцилиндра
• Ось С (дискретность 0,001°)
• Приводная револьверная головка на 12 позиций, BMT65, со встроенной осью Y
• Стартовый набор инструментальной оснастки для головки BMT65
• Угловой (радиальный) приводной блок – 2 шт.
• Прямой (осевой) приводной блок – 2 шт.
• Расточной блок Ø50 – 3 шт.
• Блок для наружного точения, 32*32 – 4 шт.
• Блок для торцевой обработки, 32*32 – 2 шт.
• Система подачи СОЖ через револьверную головку
• Задняя бабка с гидравлической пинолью Морзе №6 включая задний центр, прижим задней бабки к направляющим механический
• ШВП по осям с преднатягом
• Пистолет для подачи сжатого воздуха
• Пистолет для подачи СОЖ
• Кожух станка полностью закрытый
• Блокировка дверей
• Педаль для зажима / разжима кулачков и выдвижения пиноли
• Освещение рабочей зоны
• Индикация состояния станка
• Система охлаждения электрошкафа: кондиционер
• Система смазки автоматическая централизованная
• Гидравлическая станция
• Автоматический конвейер для удаления стружки, ленточного типа, включая кнопку аварийного отключения
• Комплект выравнивающих опор
• Комплект инструмента для наладки и обслуживания станка
• Направляющие скольжения для оси Y
• Маслоотделитель
• Комплект технической документации

Дополнительная комплектация:

• Функция ЧПУ Fanuc: Helical interpolation (Спиральная/винтовая интерполяция)
• Функция ЧПУ: диалоговое программирование Manual Guide I
• Задняя бабка, конус Морзе №5, база программируемая (с сервоприводом)
• Патрон главного шпинделя: 3-кулачковый гидравлический полый, диаметр ø457 мм (18”)
• Система подачи СОЖ через револьверную головку 20 бар
• Люнет гидравлический неподвижный, Ø50-200 мм
• Автомат подачи прутка, макс диаметр прутка 65 мм, макс. длина прутка 1500 мм
• Система измерения инструмента откидная, моторизованная HPMA (Renishaw)
• Система измерения инструмента ручная, съемная HPRA (Renishaw)
• Система измерения инструмента откидная, механическая HPPA (Renishaw)
• Улавливатель для деталей
• Комплект масел и СОЖ для заправки станка
• ПО SprutCAM для моделирования обработки и написания УП
• Автоматическая система мониторинга X-TENSIVE
• Дополнительный набор инструментальной оснастки для головки BMT65

Технические характеристики
