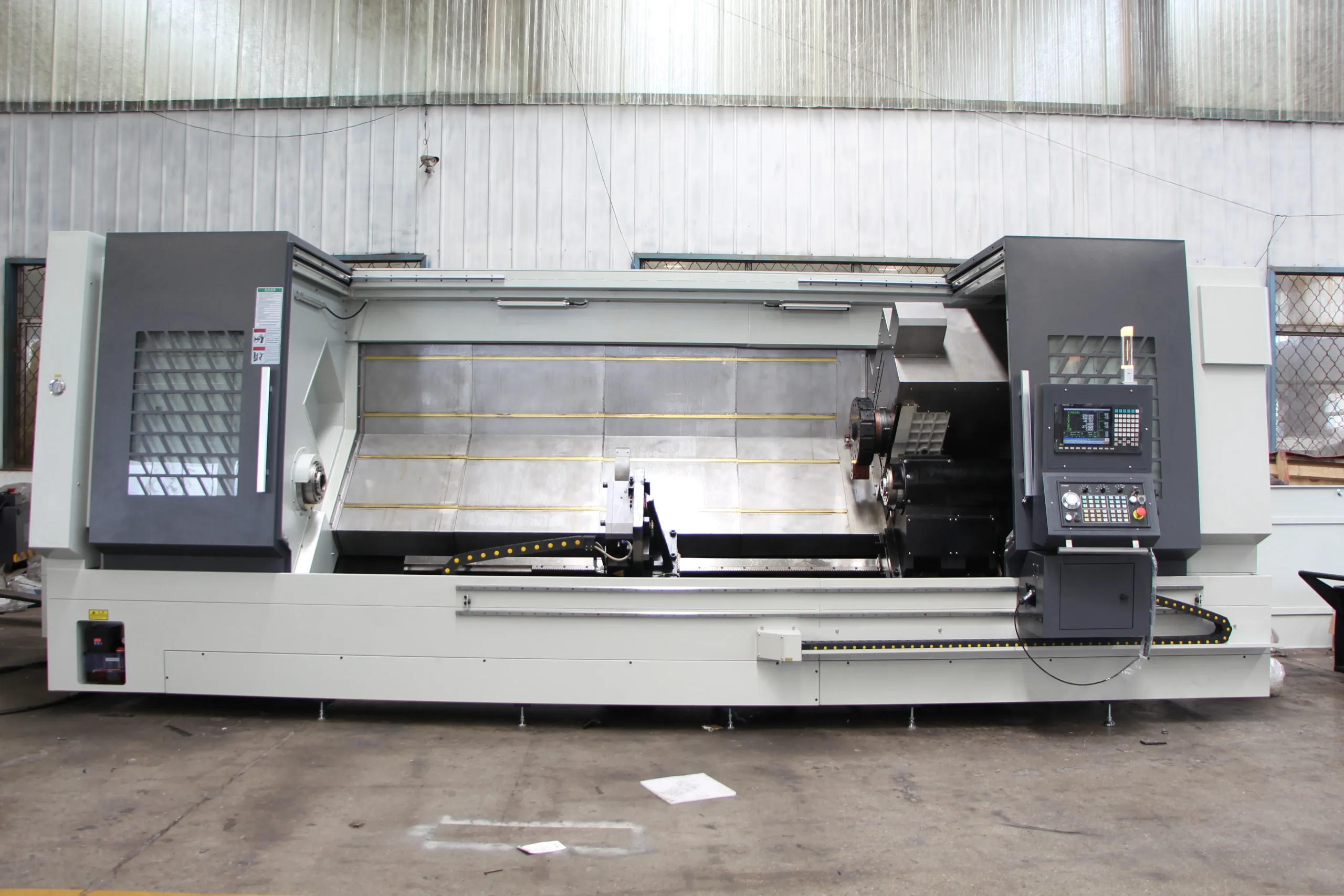

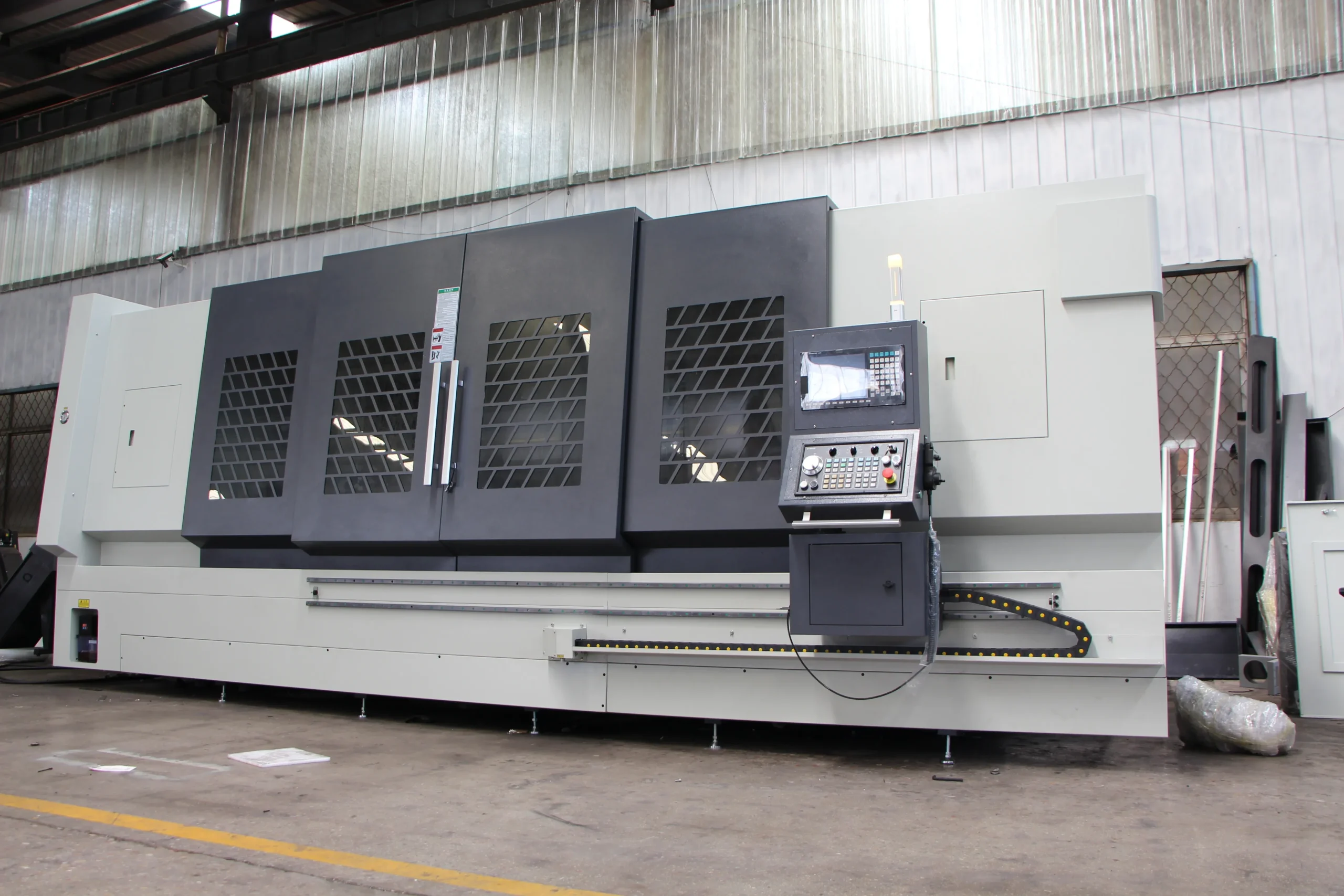

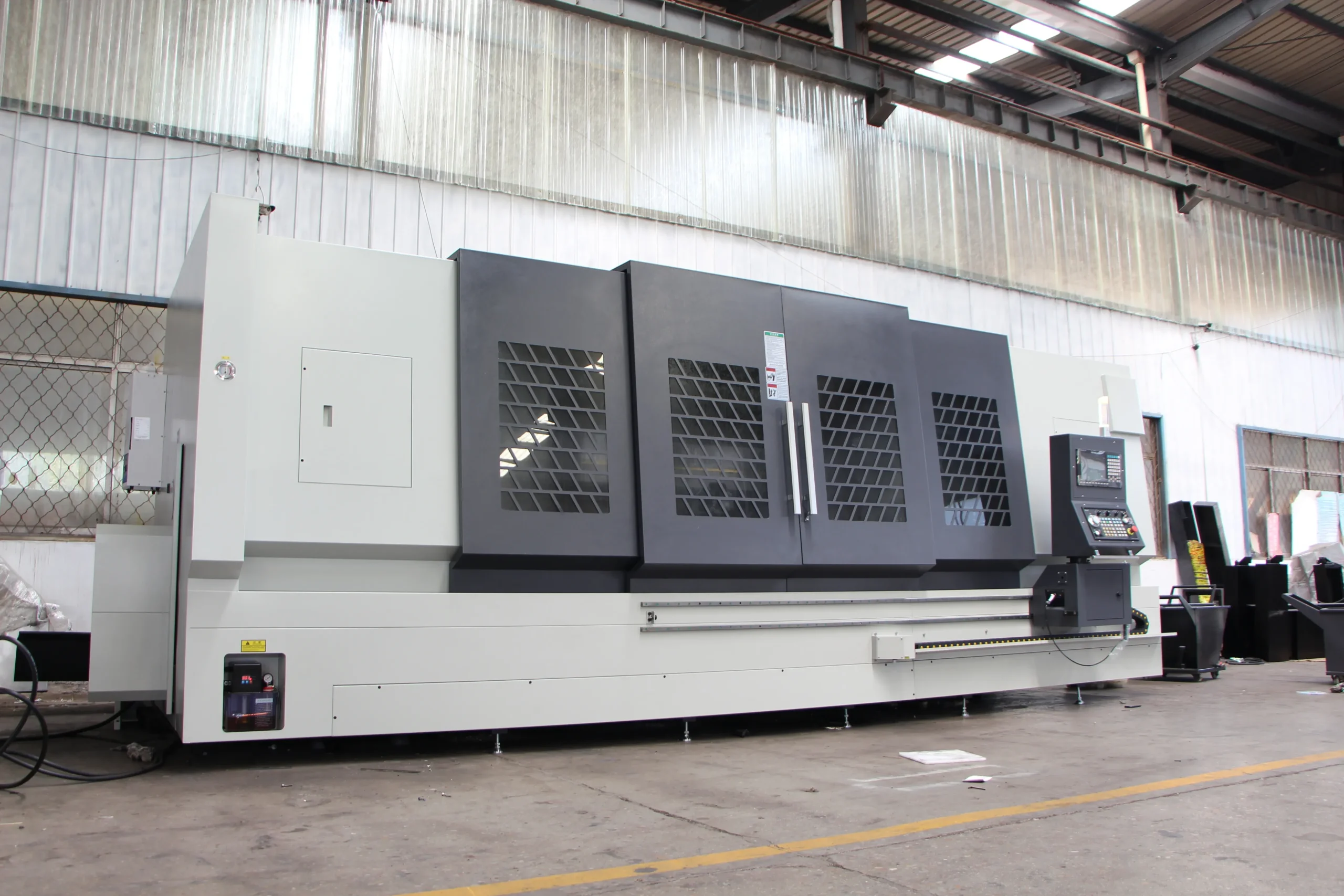

Токарный обрабатывающий центр с ЧПУ GL3511-Y3000, Stanza, Китай

Преимущества и выгоды:

• Ременный шпиндель мощностью 15/18,5 кВт (отверстие под пруток Ø116 мм) обеспечивает плавный ход, устойчивость к перегрузкам и простоту обслуживания. Отдельное расположение сервопривода позволяет при необходимости увеличить мощностные характеристики станка. Стандартный крутящий момент — 750 Нм, что гарантирует эффективную обработку как обычных, так и закалённых или нержавеющих сталей.
• Конструкция весом 12 500 кг с цельнолитой станиной и рёбрами жёсткости обеспечивает устойчивость и точность даже при работе с массивными заготовками. FEM-анализ позволяет выявлять зоны повышенных нагрузок, а оптимизированная геометрия конструкции снижает вибрации.
• Ось Y с ходом до 150 мм выполнена в ортогональном исполнении (на отдельной колонне), что исключает мёртвые зоны при обработке и обеспечивает более высокую повторяемость и точность по сравнению с решениями «виртуального типа».
• Направляющие скольжения для оси Y отличаются повышенной жёсткостью и способностью гасить вибрации, что позволяет максимально раскрыть возможности станка при фрезеровании и сверлении вне основной оси.
• Приводная револьверная головка BMT65 фиксируется четырьмя болтами и позиционируется по шпоночным пазам, что гарантирует стабильность при работе. Поддерживаются операции фрезерования, сверления и расточки с использованием приводного инструмента. В стандартный комплект входят 7 статичных блоков и 4 приводных.
• Направляющие качения обеспечивают точность позиционирования до 0,008 мм и повторяемость до 0,01 мм на высоких скоростях перемещений. Опционально станок может оснащаться оптическими линейками для компенсации микропогрешностей по осям X, Y и Z.
• Шарико-винтовая передача с преднатягом обеспечивает плавность и точность хода без люфтов, что гарантирует стабильное качество обработки даже при длительной эксплуатации.
• Программируемая задняя бабка МК6 с прижимом к направляющим и возможностью выдвижения пиноли по М-команде обеспечивает жёсткое закрепление длинномерных заготовок. Усилие прижима регулируется в зависимости от типа детали.
• Система ЧПУ Fanuc 0i-TF PLUS использует оптоволоконный канал для передачи данных между ЧПУ и приводами, что сокращает время отклика и повышает точность синхронизации осей. Объём памяти для управляющих программ — 2 МБ с возможностью расширения.
• Опция MANUAL GUIDE i облегчает создание управляющих программ непосредственно на стойке, позволяя операторам быстро разрабатывать и проверять УП без участия программиста.

Стандартная комплектация:

• Cистема ЧПУ Fanuc 0i-TF Plus
• Функция ЧПУ: М30 – автоматическое отключение
• Пульт управления переносной с маховичком, включая кнопку аварийного отключения
• Главный двигатель мощностью 15 / 18.5 кВт
• Тип привода шпинделя ременный
• Торец шпинделя А2-11
• Патрон главного шпинделя: 3-кулачковый гидравлический полый, диаметр ø381 мм (15”)
• 1 к-т твердых  и 1 к-т мягких кулачков
• Датчик положения гидроцилиндра
• Ось С (дискретность 0,001°)
• Приводная револьверная головка на 12 позиций, BMT65, со встроенной осью Y
• Стартовый набор инструментальной оснастки для головки BMT65
• Угловой (радиальный) приводной блок – 2 шт.
• Прямой (осевой) приводной блок – 2 шт.
• Расточной блок Ø50 – 3 шт.
• Блок для наружного точения, 32*32 – 4 шт.
• Блок для торцевой обработки, 32*32 – 2 шт.
• Система подачи СОЖ через револьверную головку
• Задняя бабка с гидравлической пинолью Морзе №5 включая задний центр, прижим задней бабки к направляющим механический
• ШВП по осям с преднатягом
• Пистолет для подачи сжатого воздуха
• Пистолет для подачи СОЖ
• Кожух станка полностью закрытый
• Блокировка дверей
• Педаль для зажима / разжима кулачков и выдвижения пиноли
• Освещение рабочей зоны
• Индикация состояния станка
• Система охлаждения электрошкафа: кондиционер
• Система смазки автоматическая централизованная
• Гидравлическая станция
• Автоматический конвейер для удаления стружки, ленточного типа, включая кнопку аварийного отключения
• Комплект выравнивающих опор
• Комплект инструмента для наладки и обслуживания станка
• Направляющие скольжения для оси Y
• Маслоотделитель
• Комплект технической документации

Дополнительная комплектация:

• Функция ЧПУ Fanuc: Helical interpolation (Спиральная/винтовая интерполяция)
• Функция ЧПУ: диалоговое программирование Manual Guide I
• Задняя бабка, конус Морзе №6, база программируемая (с сервоприводом)
• Патрон главного шпинделя: 3-кулачковый гидравлический полый, диаметр ø457 мм (18”)
• Система подачи СОЖ через револьверную головку 20 бар
• 2-ступенчатый редуктор ZF (увеличение Мкр до 1320 Нм)
• Люнет гидравлический неподвижный, Ø50-200 мм
• Автомат подачи прутка, макс диаметр прутка 65 мм, макс. длина прутка 1500 мм
• Система измерения инструмента откидная, моторизованная HPMA (Renishaw)
• Система измерения инструмента ручная, съемная HPRA (Renishaw)
• Система измерения инструмента откидная, механическая HPPA (Renishaw)
• Улавливатель для деталей
• Комплект масел и СОЖ для заправки станка
• ПО SprutCAM для моделирования обработки и написания УП
• Автоматическая система мониторинга X-TENSIVE
• Дополнительный набор инструментальной оснастки для головки BMT65
