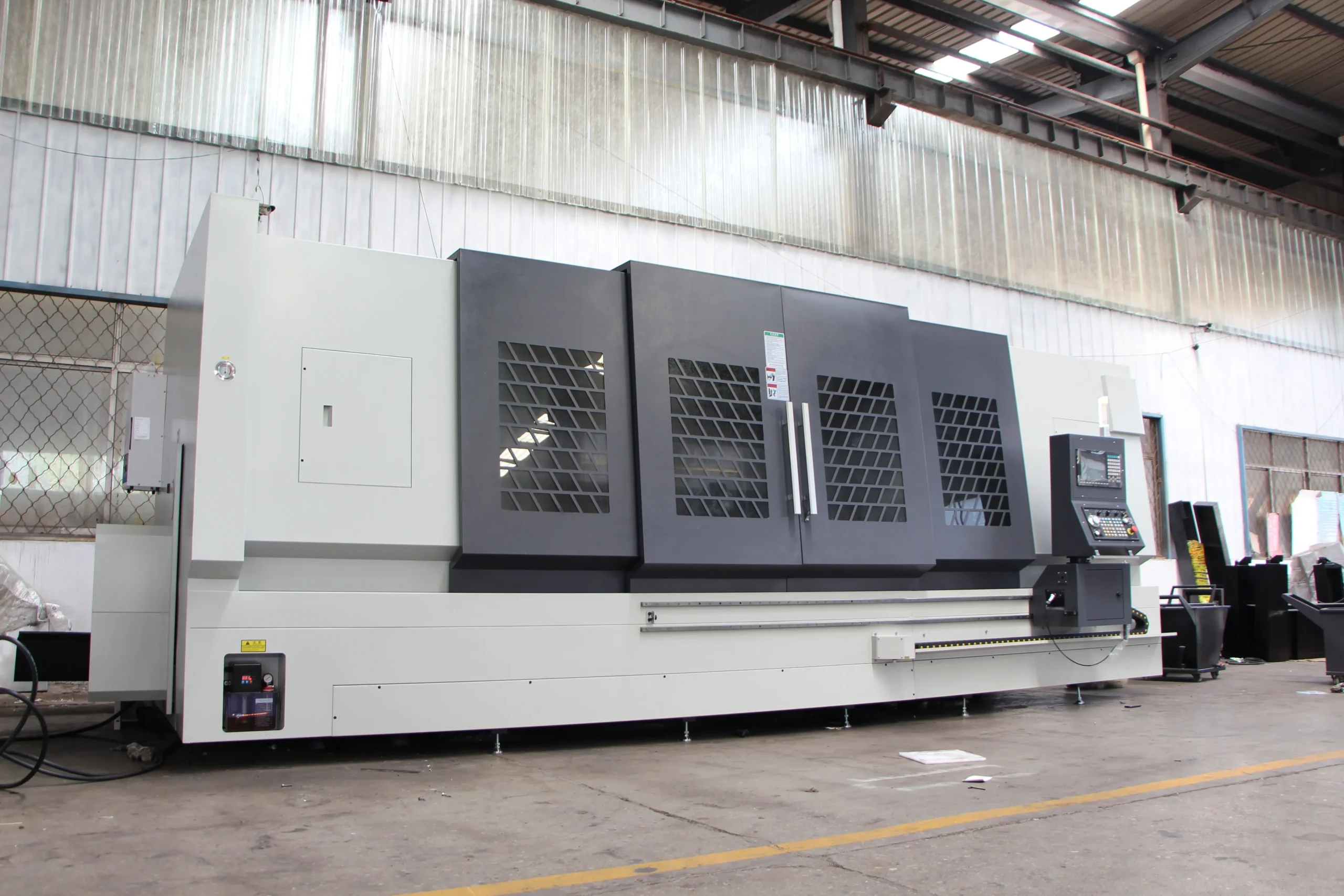

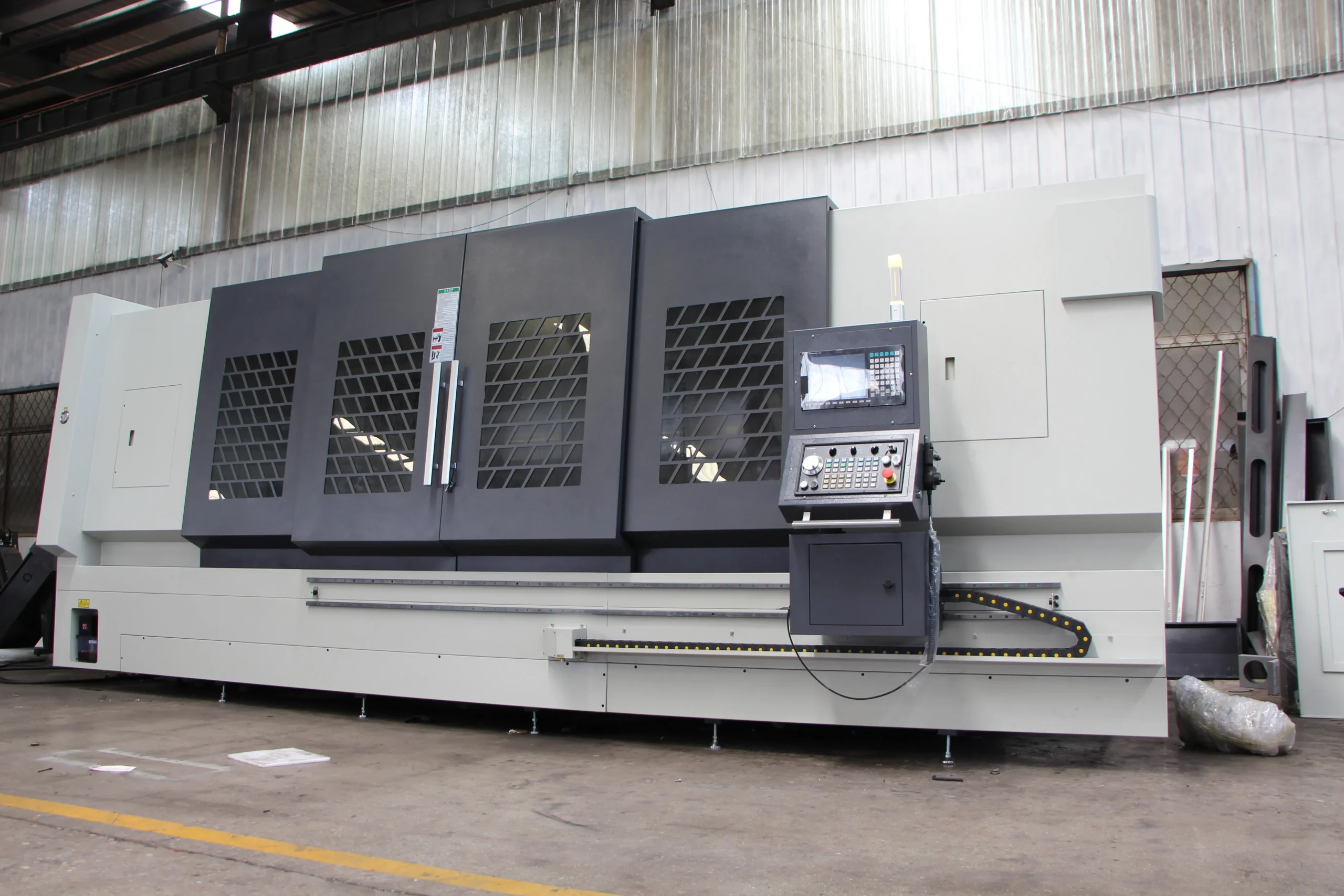

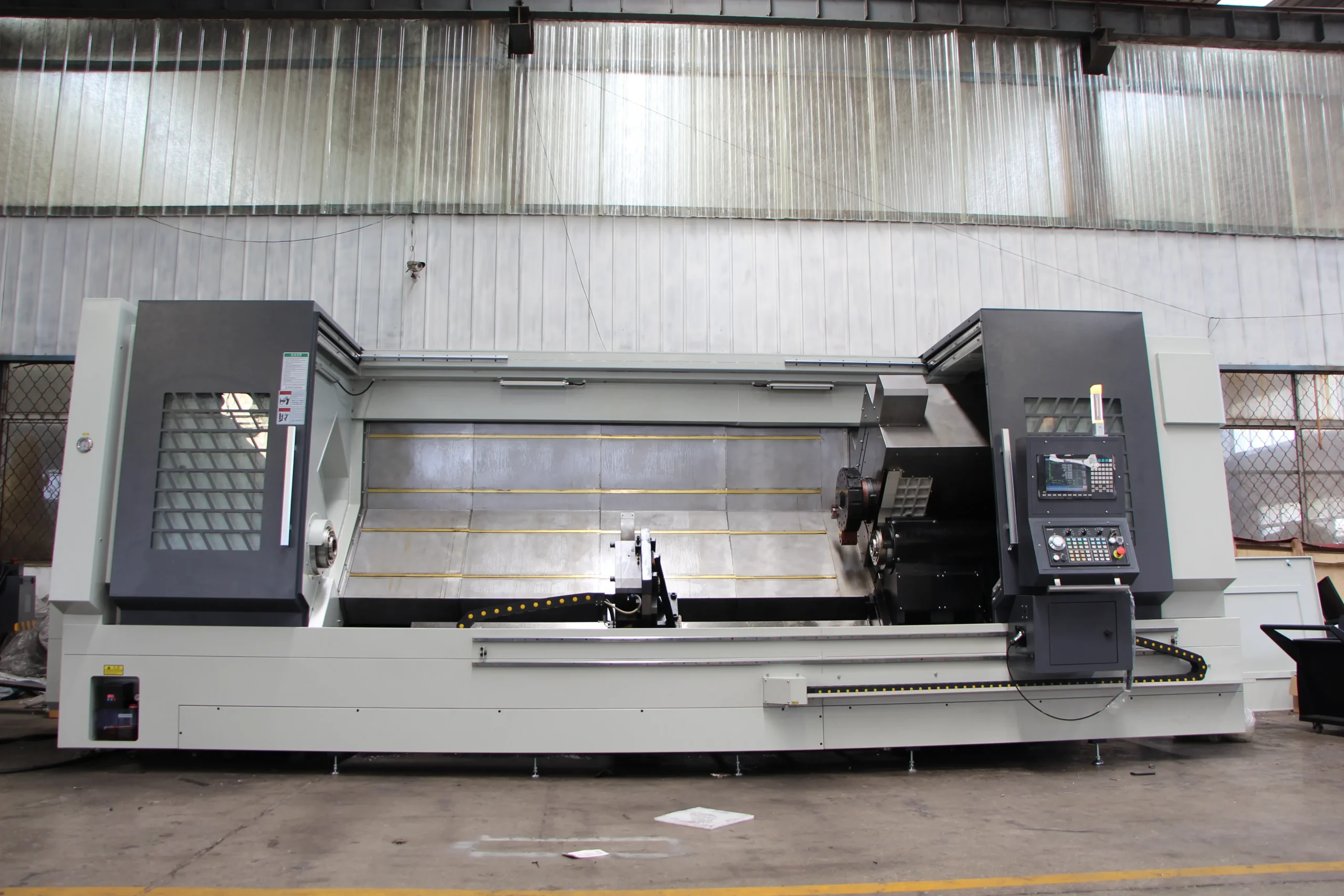

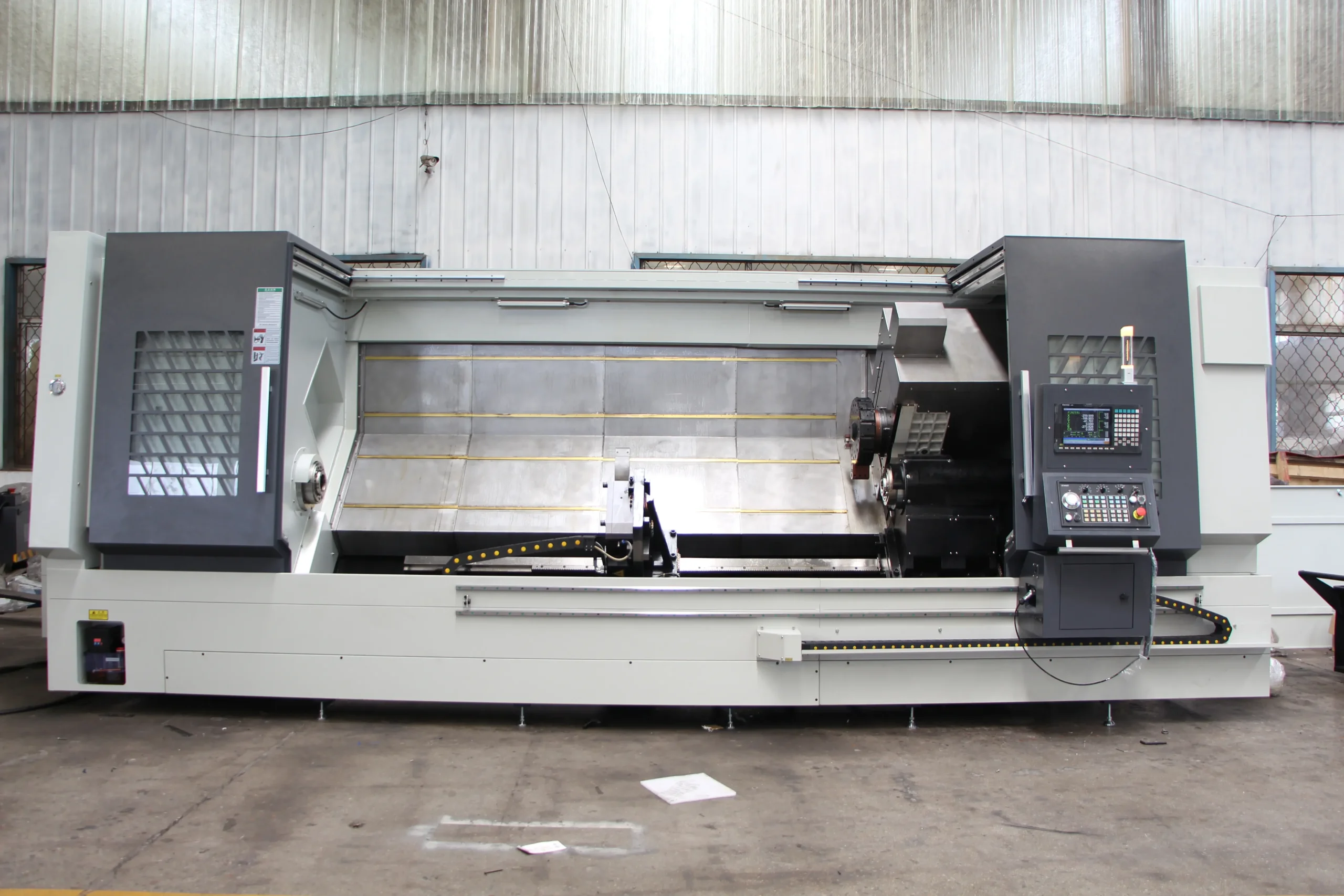

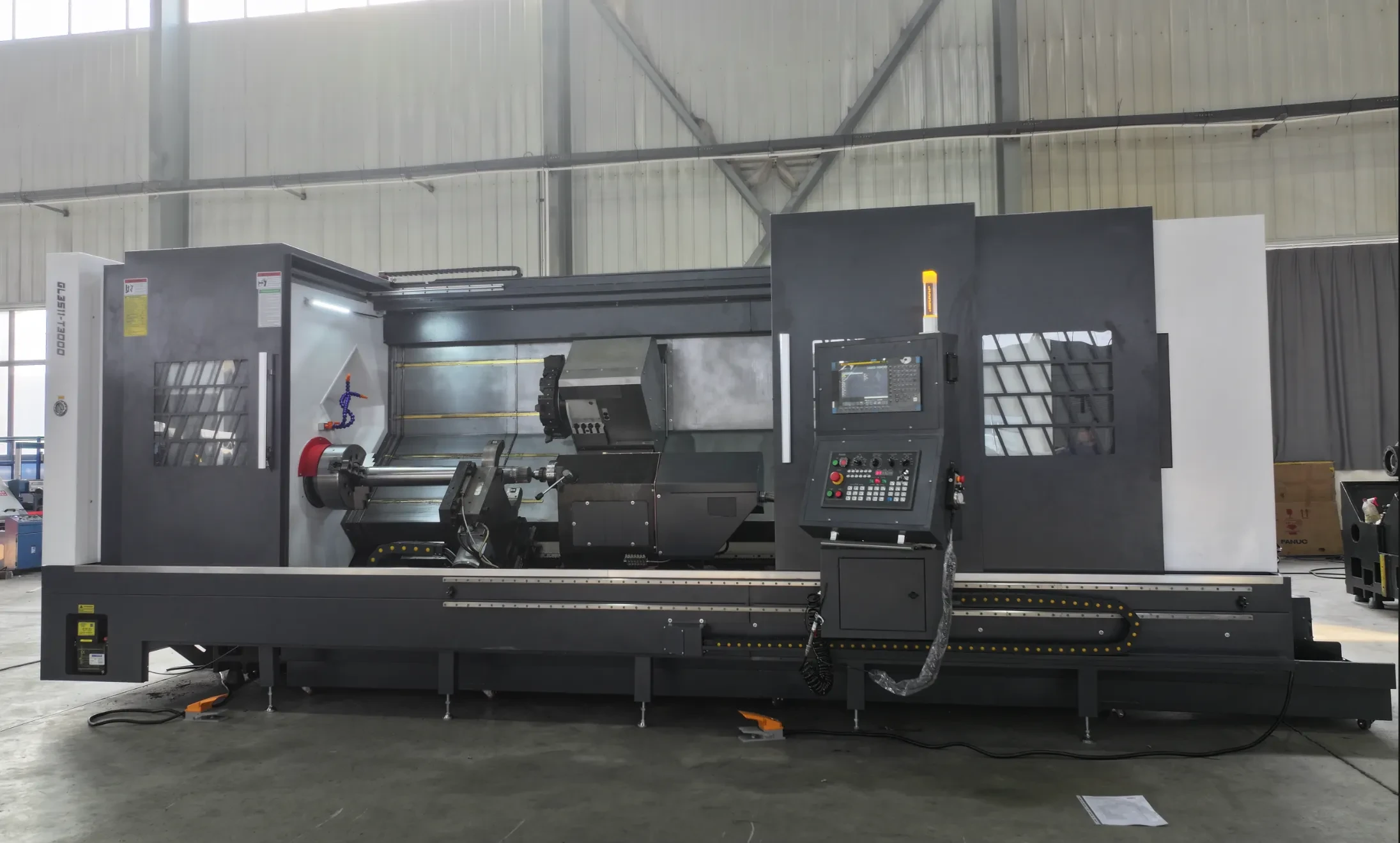

Токарный обрабатывающий центр с ЧПУ GL3511S-D4000, Stanza, Китай

Преимущества и выгоды:

• Контршпиндель с ходом до 3650 мм позволяет работать с деталями, требующими высокой точности взаимного расположения поверхностей. Это исключает необходимость повторных установов и повышает производительность, снижая затраты на переналадку.
• Основной шпиндель ременного типа мощностью 18,5 кВт (отверстие Ø116 мм) обеспечивает крутящий момент до 680 Нм, плавный ход и защиту от перегрузок. Такая конфигурация позволяет уверенно обрабатывать как обычные стали, так и нержавеющие и закалённые материалы.
• Контршпиндель с ременной передачей и мощностью 11 кВт (до 3000 об/мин, момент 227 Нм) обеспечивает синхронную работу с главным шпинделем — как в режиме вращения, так и в статике при передаче деталей между патронами.
• Цельнолитая станина массой 15 000 кг с рёбрами жёсткости гарантирует устойчивость и точность обработки. Конструкция проверяется методом FEM-анализа для устранения потенциальных зон деформаций и вибраций.

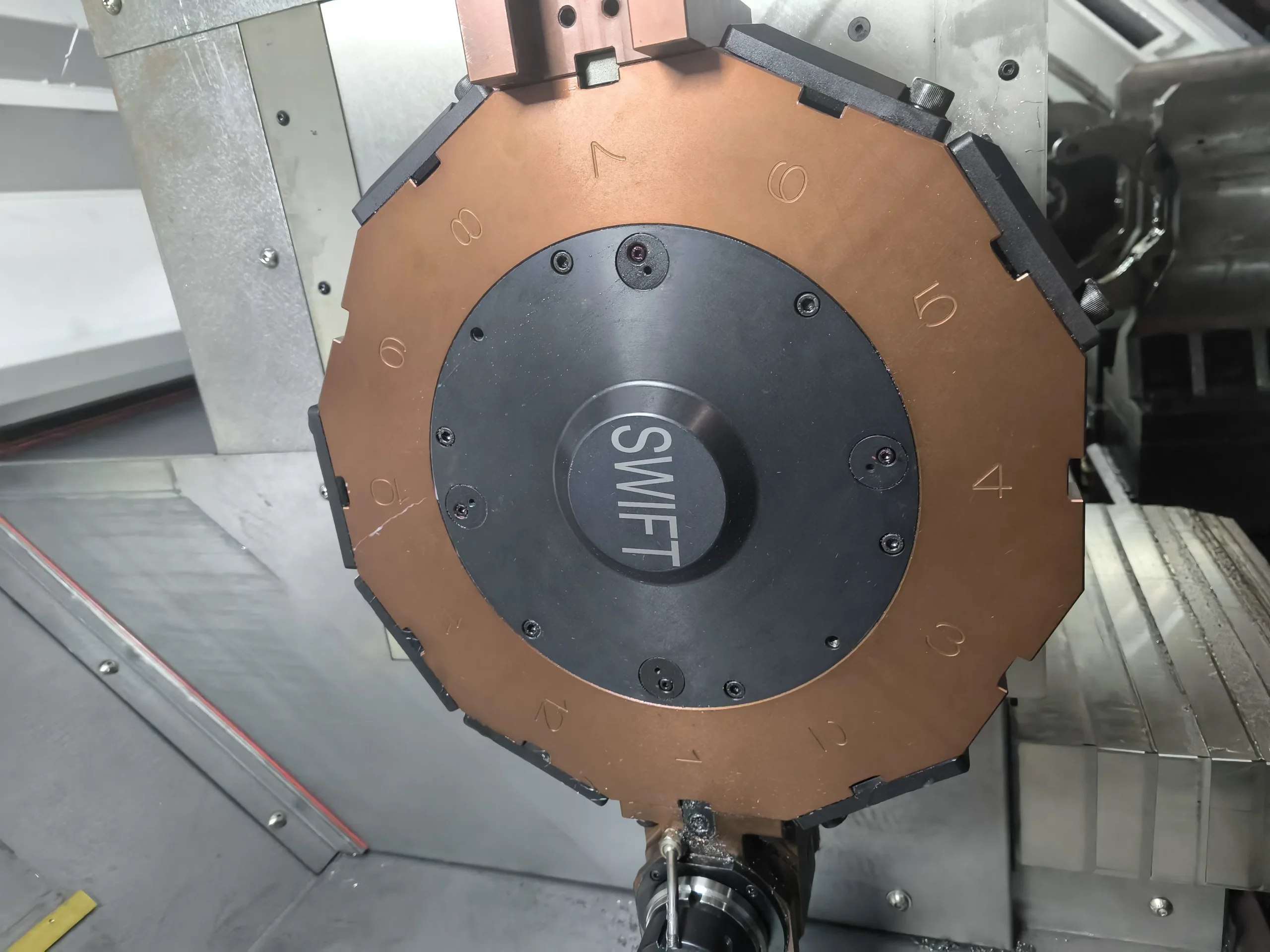

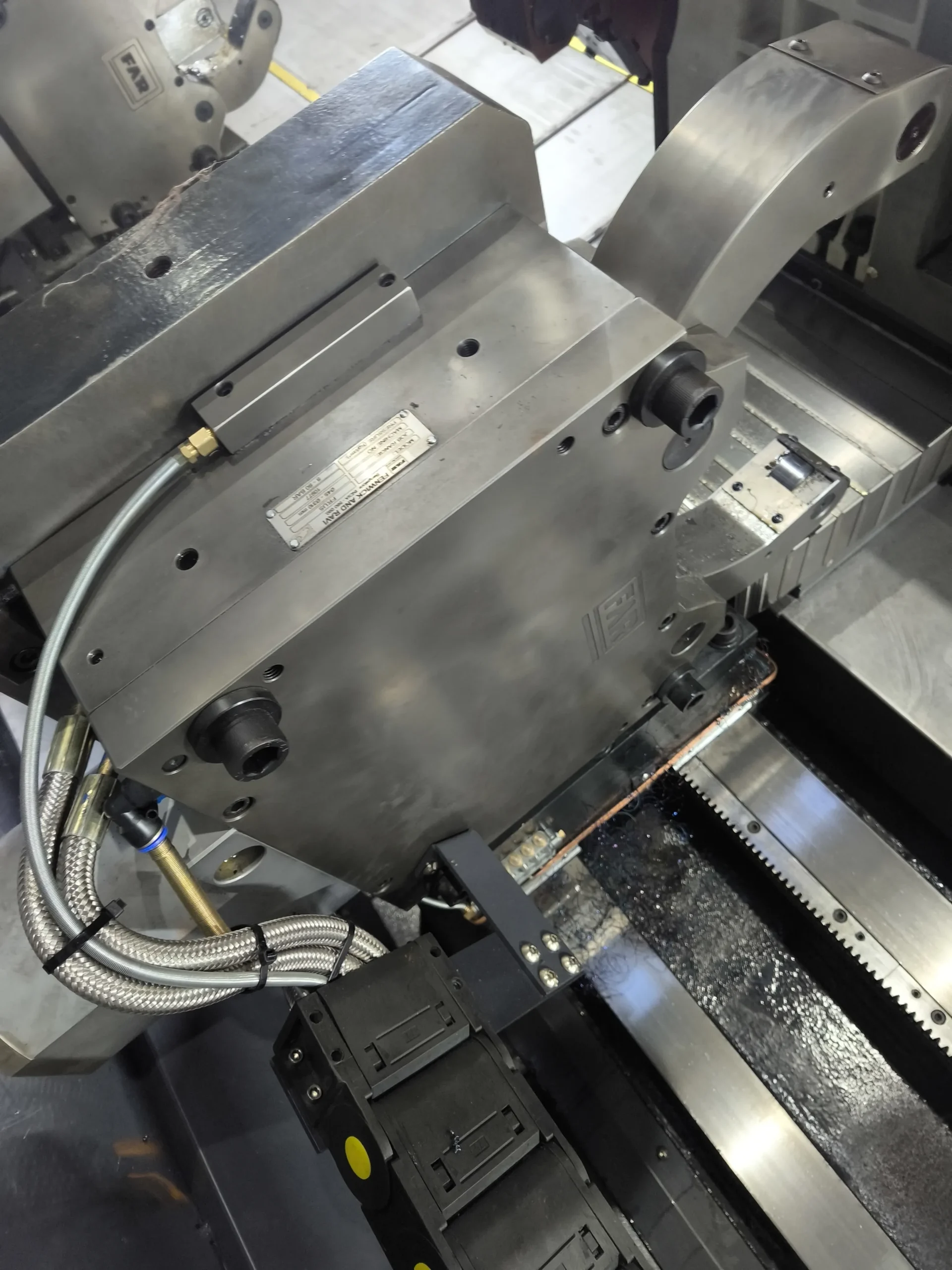

• Револьверная головка BMT65 с четырёхточечным креплением и позиционированием по шпоночным пазам обеспечивает жёсткость и стабильность. Поддерживаются фрезерные операции, обработка канавок, внецентровое сверление. В комплект входят 9 статичных и 4 приводных блока для осевой и угловой обработки.

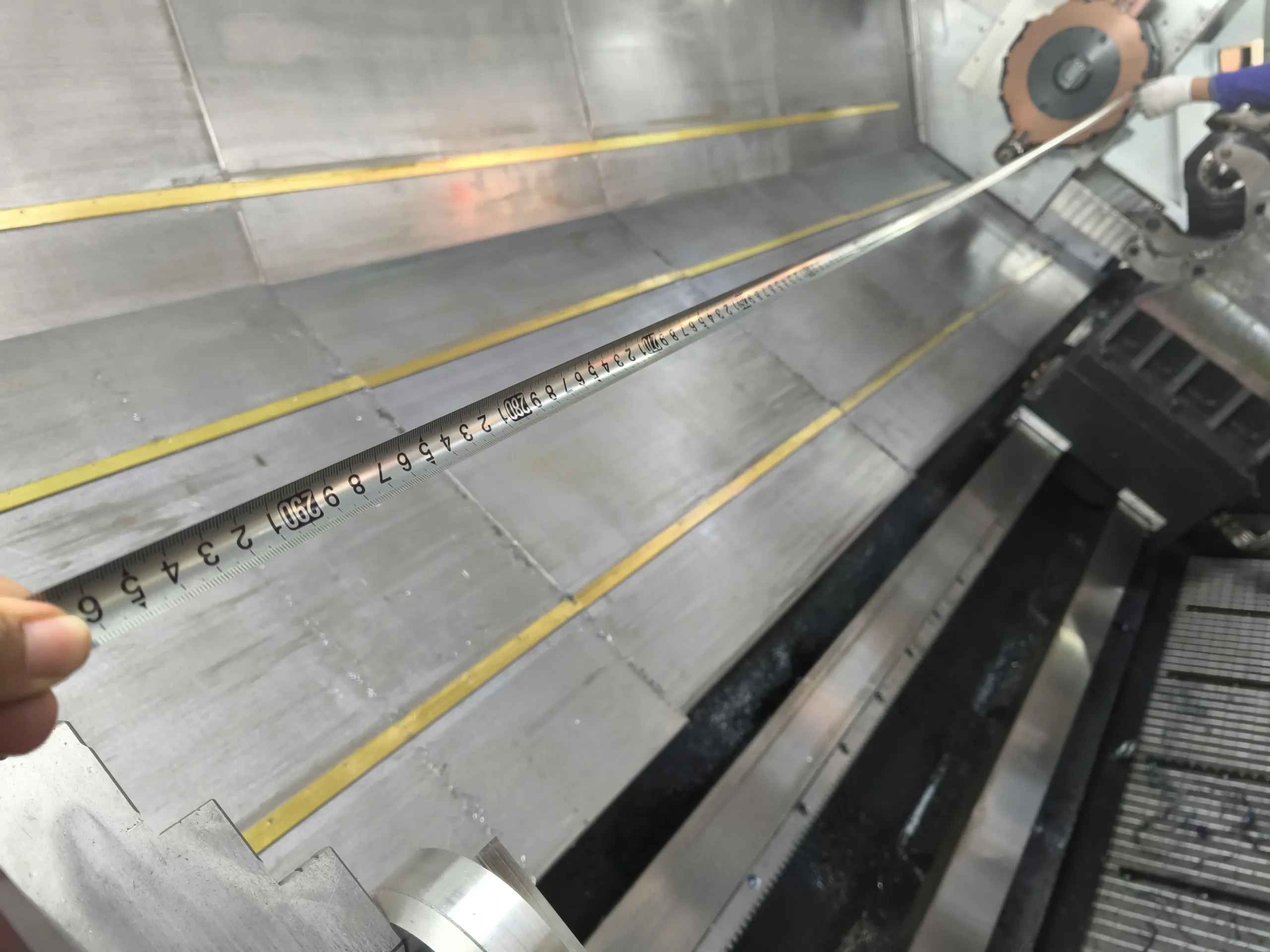

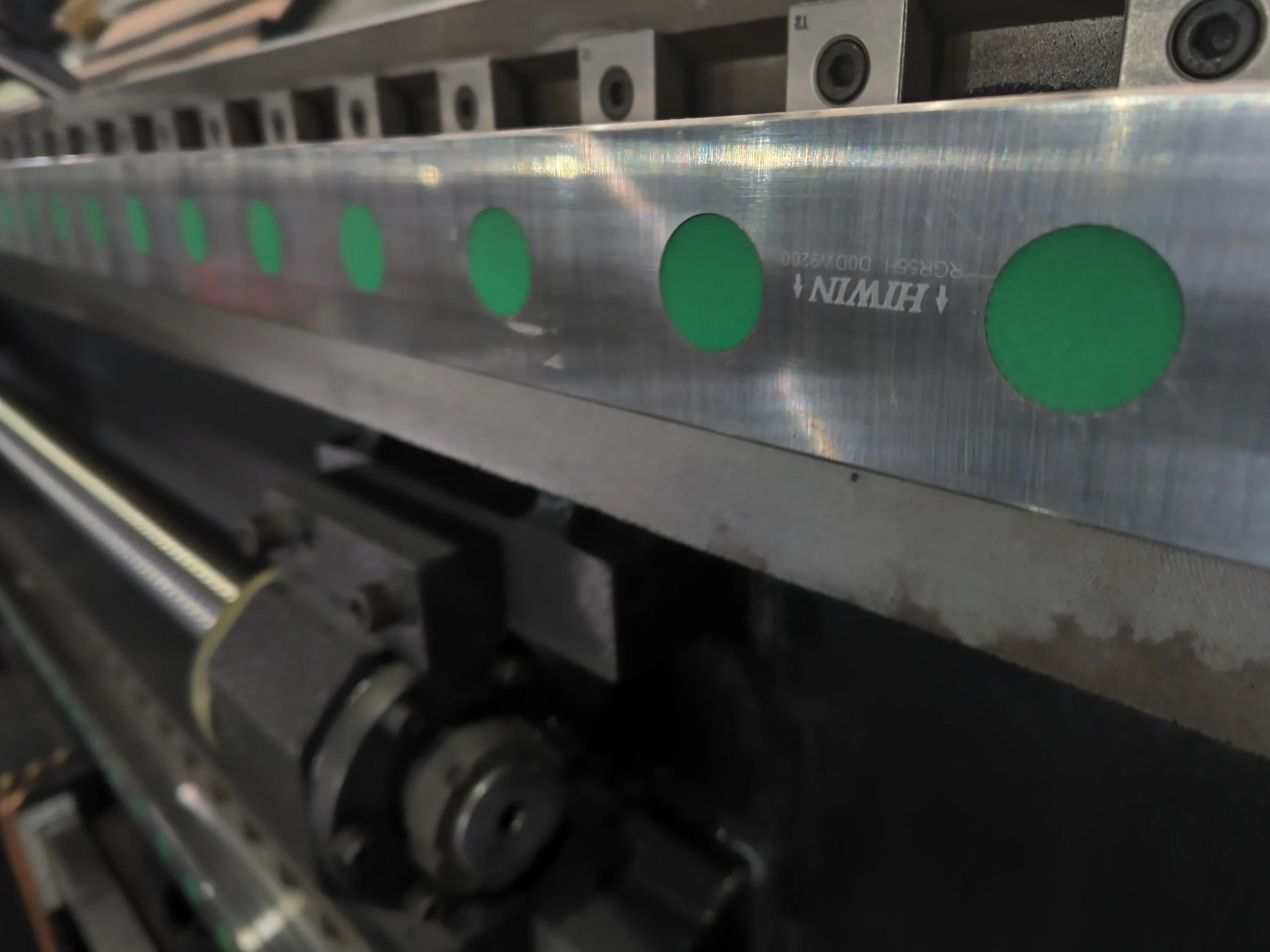

• Направляющие качения обеспечивают точность позиционирования ±0,008 мм и повторяемость ±0,004 мм даже на высоких скоростях. Опционально возможна установка оптических линеек на оси X, A, C и Z для компенсации микропогрешностей.
• ШВП с преднатягом отличается жёсткостью и плавностью хода, исключает люфты и обеспечивает стабильное качество при выполнении сложных операций.
• ЧПУ Fanuc 0i-TF PLUS с оптоволоконной передачей данных повышает точность и скорость отклика системы. Объём памяти до 2 МБ позволяет хранить большие управляющие программы, предусмотрено дооснащение дополнительными функциями.
• Опция MANUAL GUIDE i позволяет оператору быстро создавать и проверять управляющие программы прямо на стойке ЧПУ, что ускоряет настройку и повышает гибкость производства.

Стандартная комплектация:

• Cистема ЧПУ Fanuc 0i-TF Plus
• Функция ЧПУ: М30 – автоматическое отключение

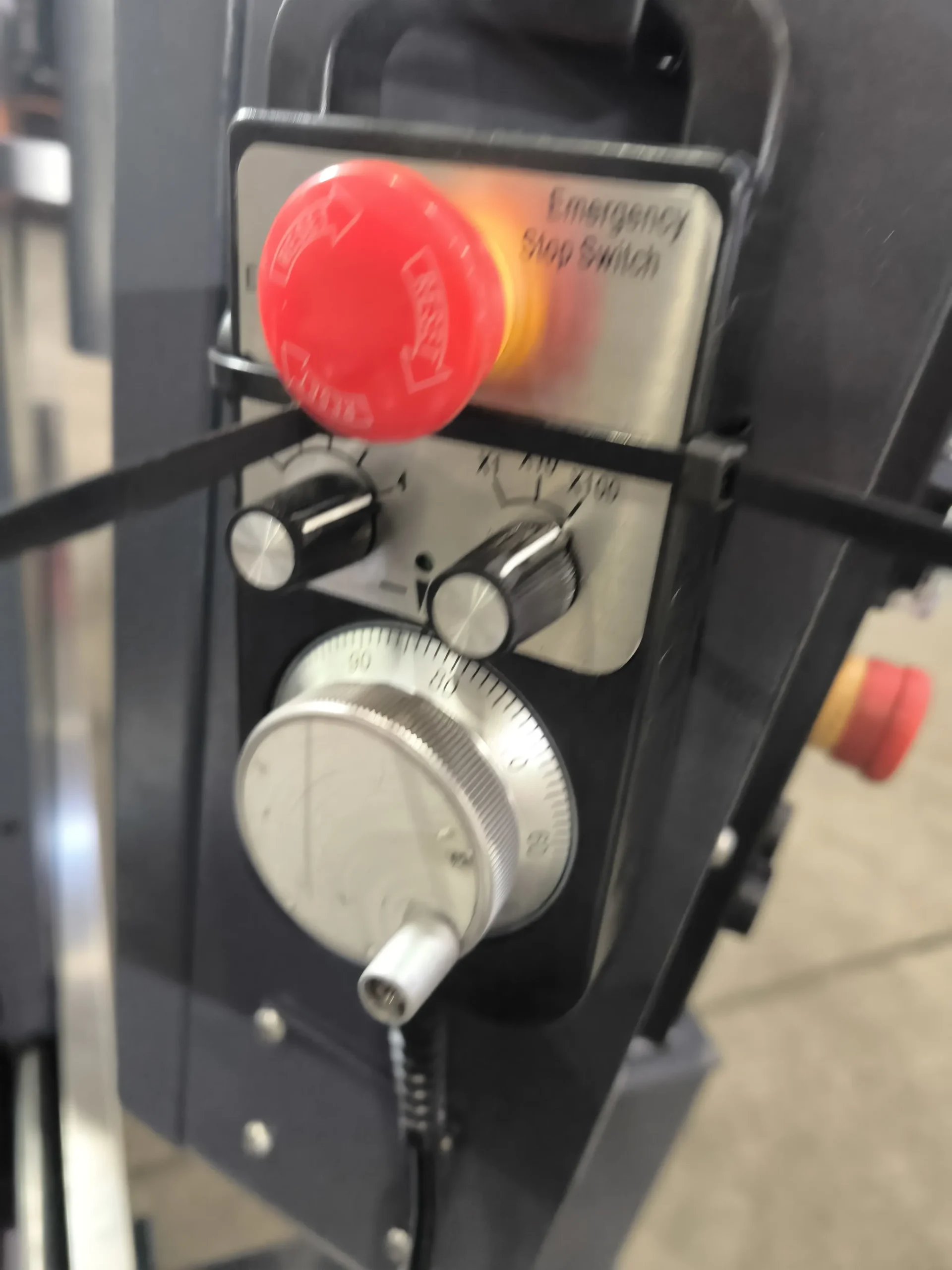

• Пульт управления переносной с маховичком, включая кнопку аварийного отключения
• Главный двигатель мощностью 15 / 18.5 кВт
• Контр шпиндель мощностью 7.5 / 11 кВт
• Тип привода шпинделей: ременный
• Патрон главного шпинделя: 3-кулачковый гидравлический полый, диаметр ø380 мм (15”)
• Патрон контр шпинделя: 3-кулачковый гидравлический полый, диаметр ø210 мм (8”)
• 1 к-т твердых  и 1 к-т мягких кулачков для обоих патронов
• Датчик положения гидроцилиндра
• Приводная револьверная головка на 12 позиций BMT65
• Стартовый набор инструментальной оснастки для головки
• Угловой (радиальный) приводной блок – 2 шт.
• Расточной блок Ø40 – 3 шт.
• Блок для наружного точения,32*32 – 4 шт.
• Блок для торцевой обработки, 25*25 – 2 шт.
• Система подачи СОЖ через револьверную головку
• Задняя бабка с гидравлической пинолью Морзе №5 включая задний центр, прижим задней бабки к направляющим механический
• ШВП по осям с преднатягом
• Пистолет для подачи сжатого воздуха
• Пистолет для подачи СОЖ
• Кожух станка полностью закрытый
• Блокировка дверей
• Педаль для зажима / разжима кулачков и выдвижения пиноли
• Освещение рабочей зоны
• Индикация состояния станка
• Система охлаждения электрошкафа: кондиционер
• Система смазки автоматическая централизованная
• Гидравлическая станция
• Автоматический конвейер для удаления стружки, ленточного типа, включая кнопку аварийного отключения

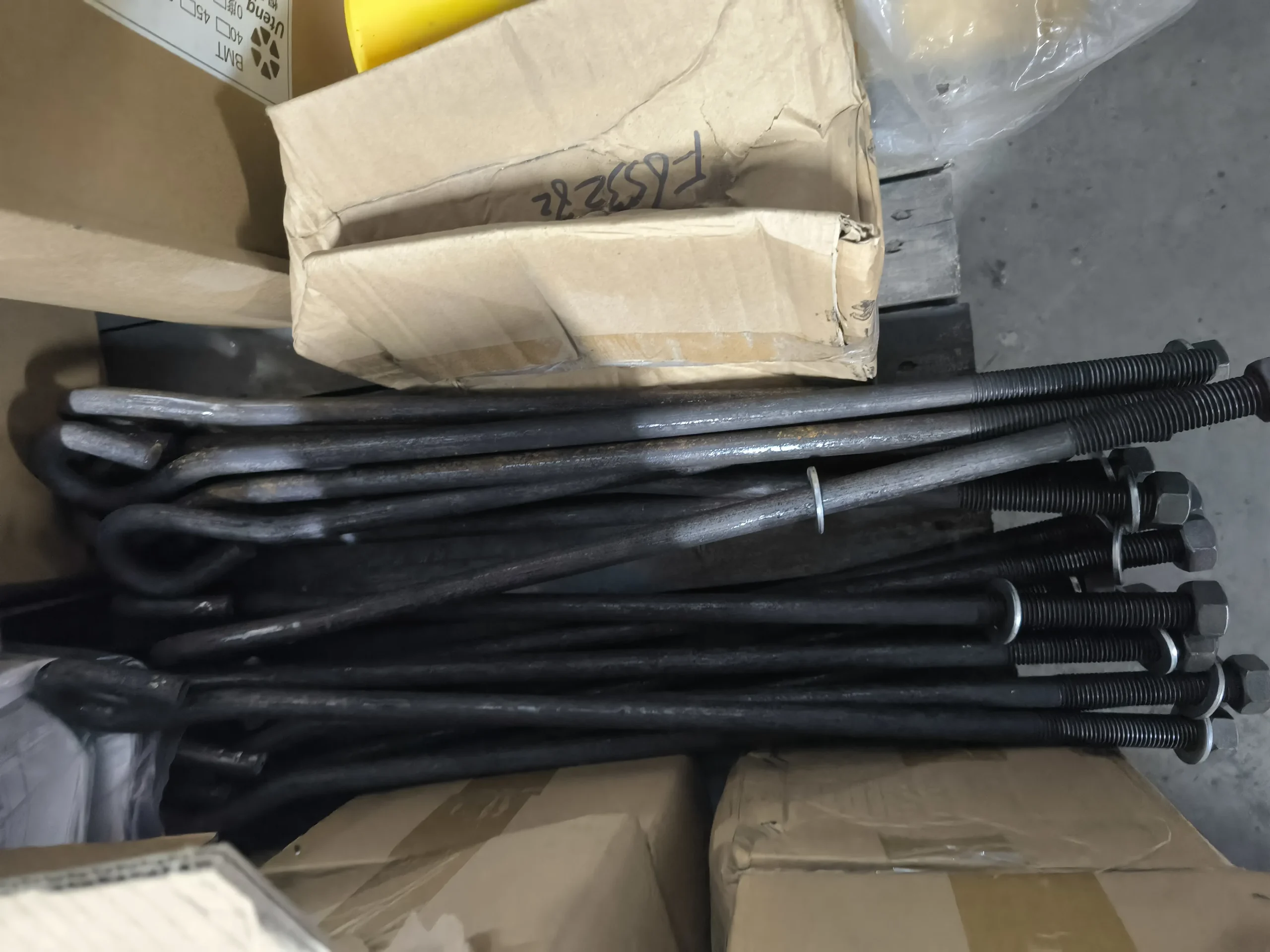

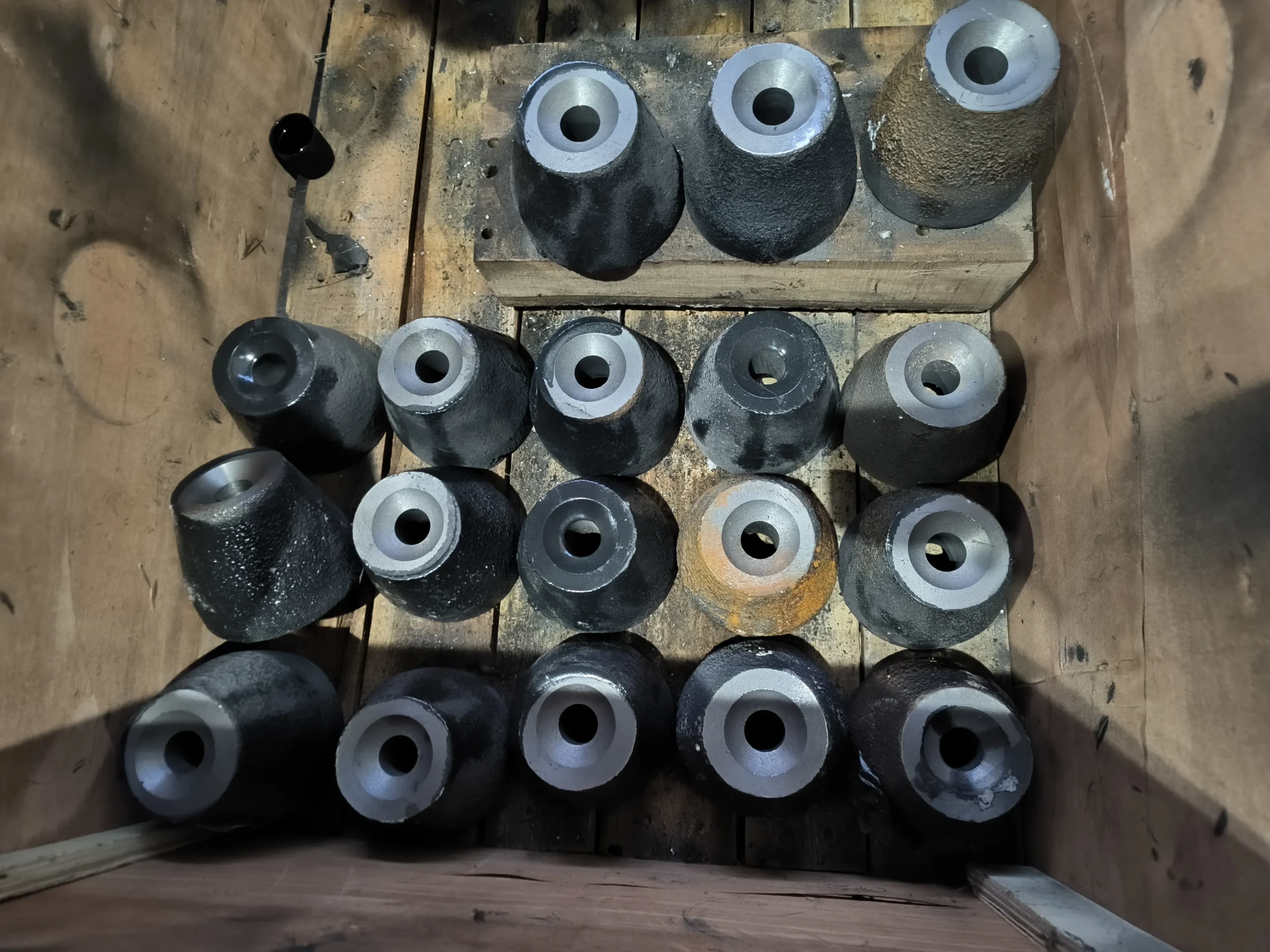

• Комплект выравнивающих опор
• Комплект инструмента для наладки и обслуживания станка
• Маслоотделитель
• Комплект технической документации

Дополнительная комплектация:

• Функция ЧПУ Fanuc: Helical interpolation (Спиральная/винтовая интерполяция)
• Функция ЧПУ: диалоговое программирование Manual Guide I
• Задняя бабка, конус Морзе №5, база программируемая (с сервоприводом)
• Система подачи СОЖ через револьверную головку 20 бар

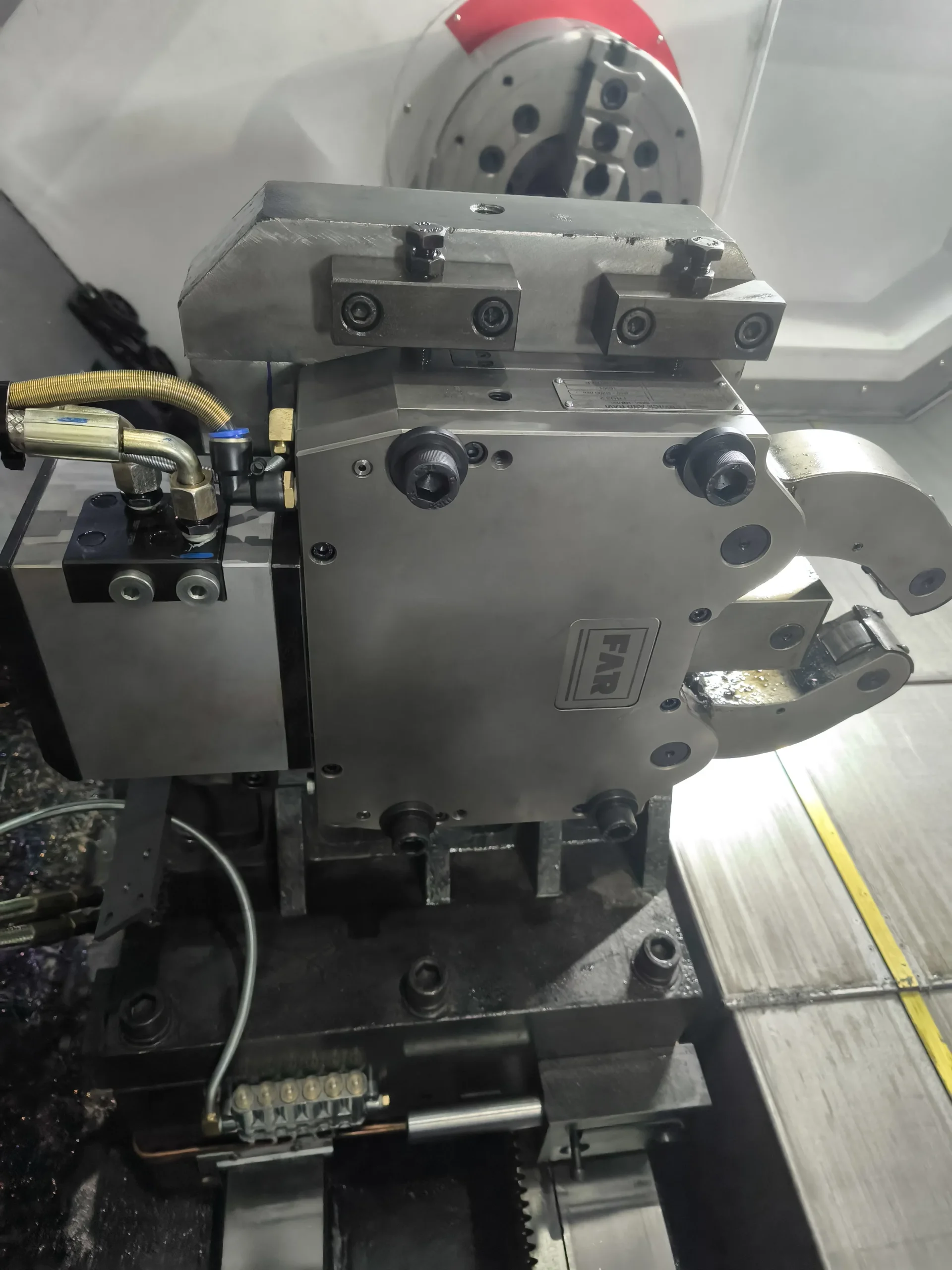

• Люнет гидравлический неподвижный, Ø50-200 мм
• Автомат подачи прутка, макс диаметр прутка 65 мм, макс. длина прутка 1500 мм
• Система измерения инструмента откидная, моторизованная HPMA (Renishaw)
• Система измерения инструмента ручная, съемная HPRA (Renishaw)
• Система измерения инструмента откидная, механическая HPPA (Renishaw)
• Улавливатель для деталей
• Комплект масел и СОЖ для заправки станка

Технические характеристики
