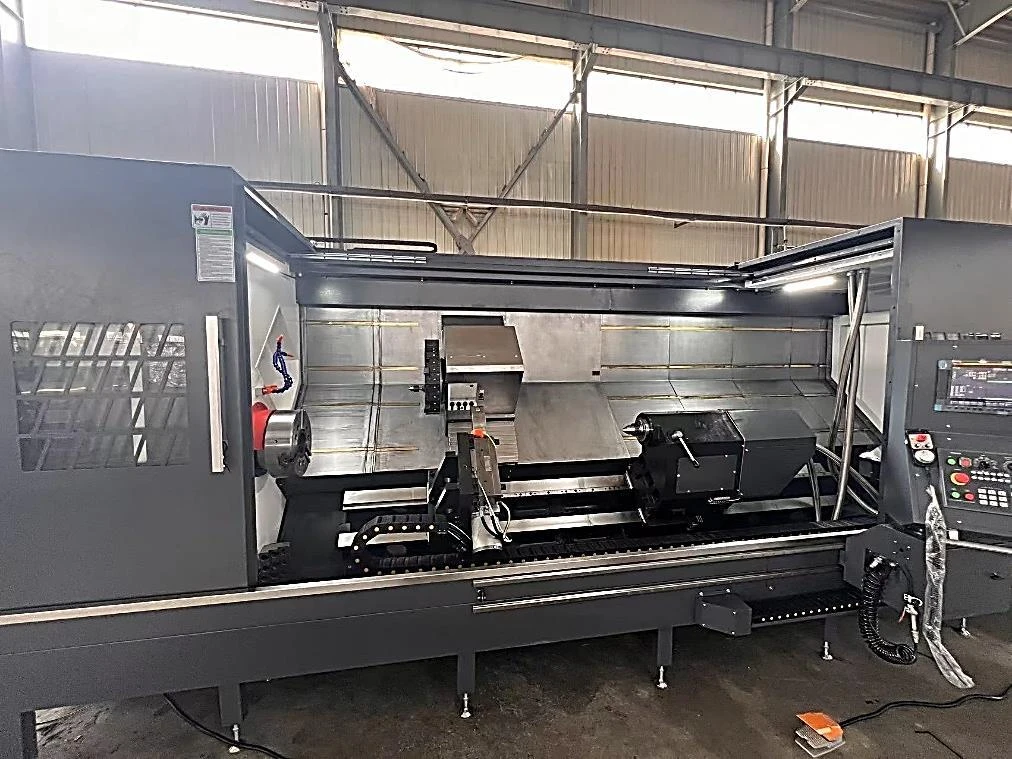

Токарный обрабатывающий центр с ЧПУ GL3511S-T1000, Китай

Преимущества и выгоды:

• Контршпиндель с ходом по оси А до 850 мм позволяет надёжно фиксировать деталь и обрабатывать её с двух сторон без переустановки. Это повышает точность взаимного расположения поверхностей и экономит производственное время.

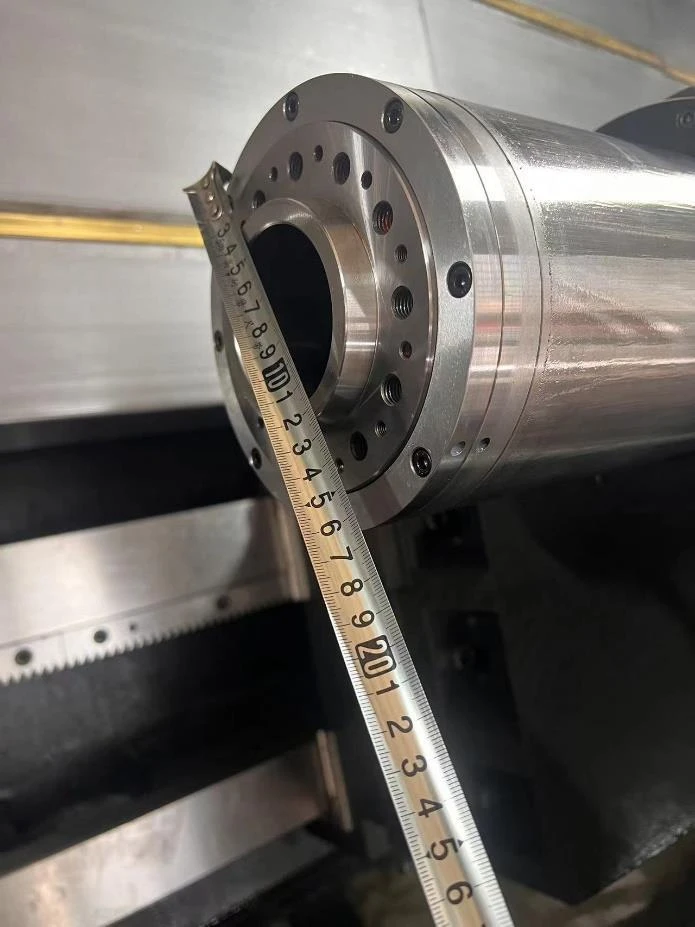

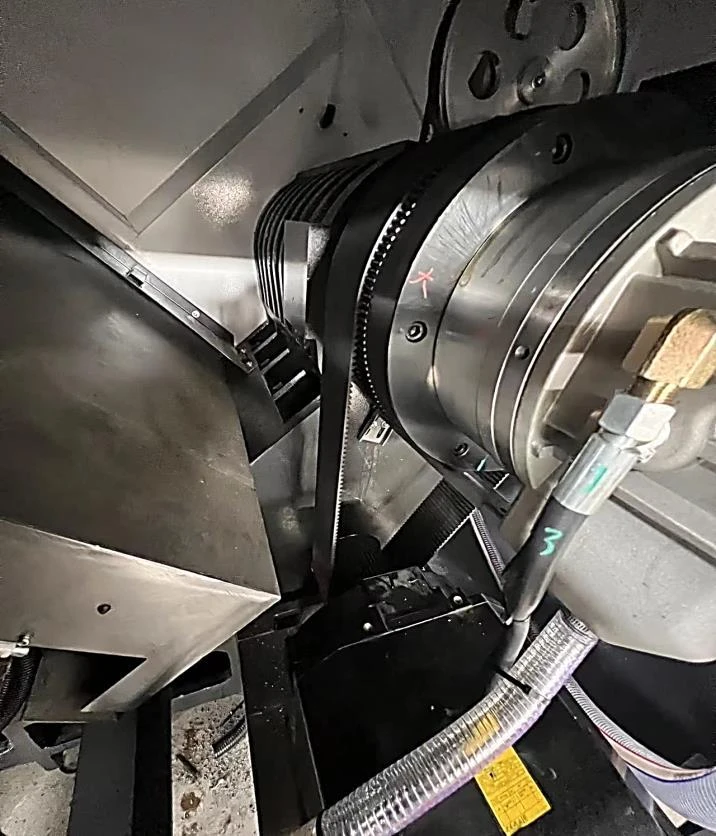

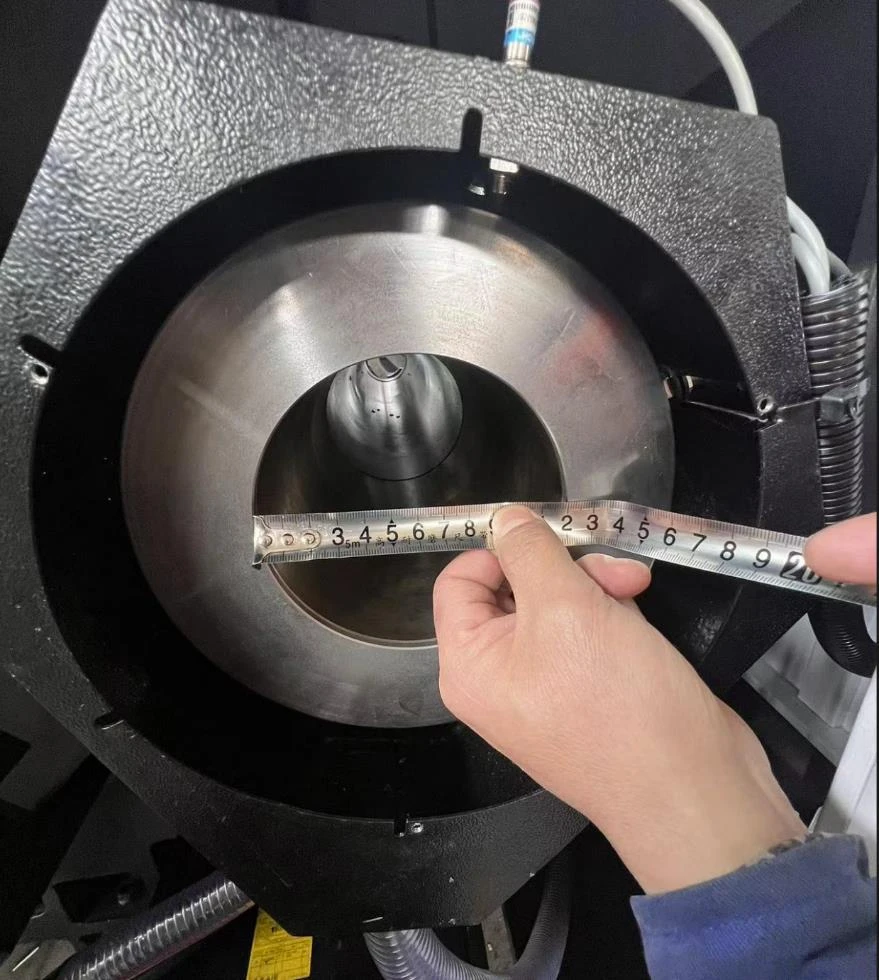

• Основной ременной шпиндель мощностью 18,5 кВт с отверстием под пруток Ø116 мм отличается плавностью работы, устойчивостью к перегрузкам и простотой обслуживания. Крутящий момент до 680 Нм обеспечивает эффективную обработку как конструкционных, так и закалённых или нержавеющих сталей.
• Контршпиндель мощностью 11 кВт со скоростью до 3000 об/мин и моментом 227 Нм работает синхронно с главным шпинделем в статике и динамике, что позволяет безопасно и точно передавать деталь между патронами.
• Общая масса станка — 7500 кг. Цельнолитая станина с рёбрами жёсткости проходит FEM-анализ, что гарантирует высокую стабильность конструкции, минимизацию вибраций и сохранение точности при длительной эксплуатации.

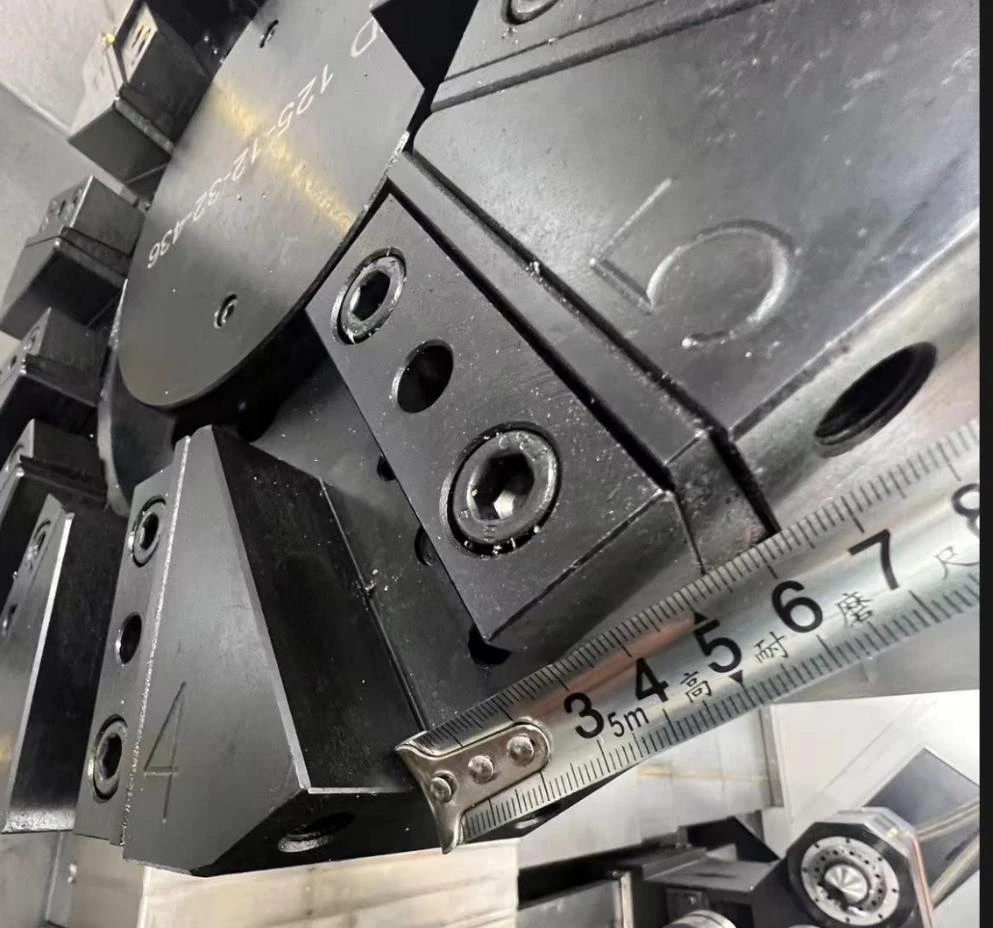

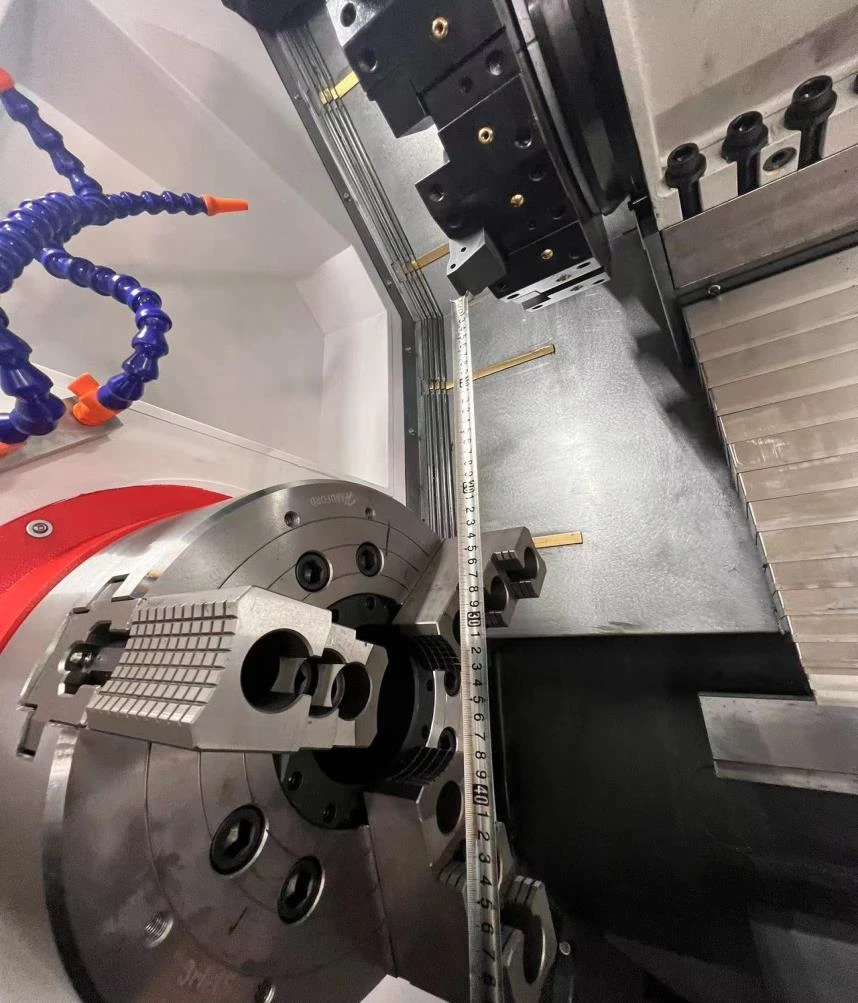

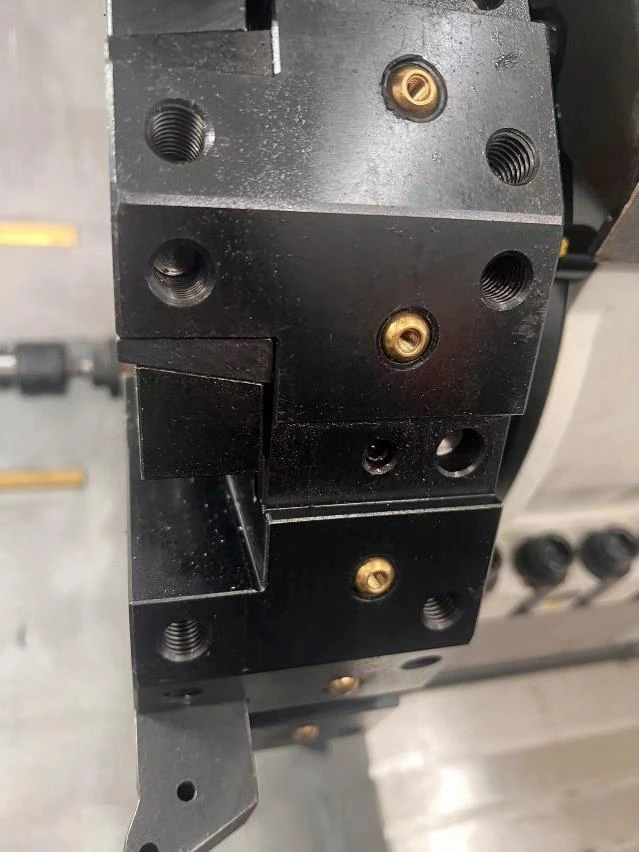

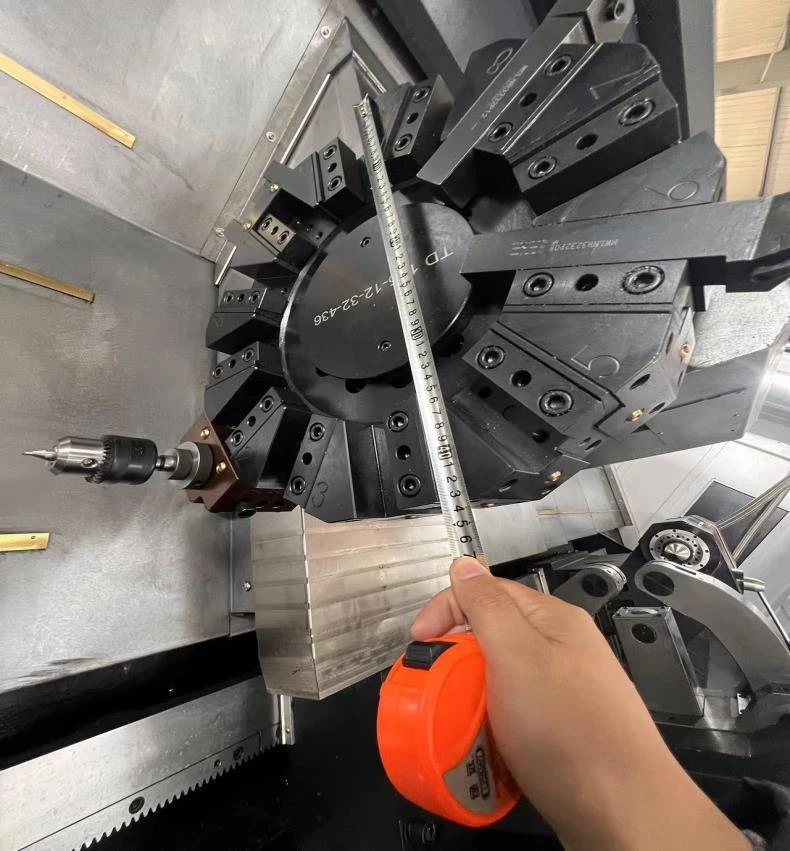

• 12-позиционная статическая револьверная головка обеспечивает жёсткость при черновой и чистовой обработке. Время переключения между позициями — всего 0,35 сек., что снижает вспомогательные затраты. В комплект входят 4 блока для расточки (Ø40 мм) и 2 блока наружной обработки (сечение державки 32 мм).

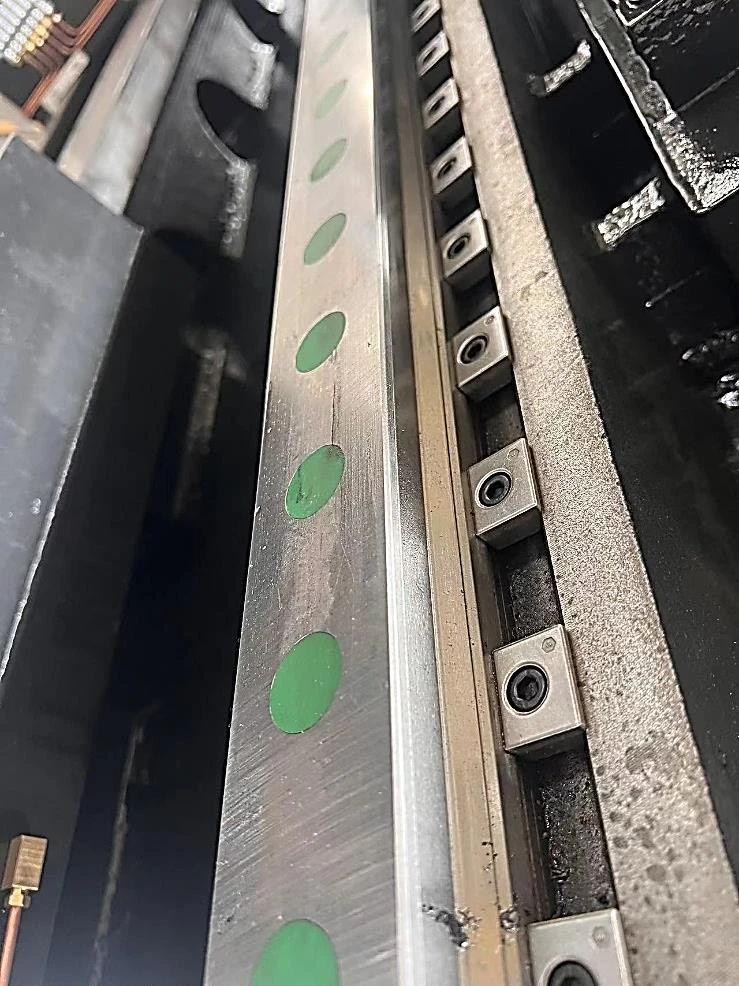

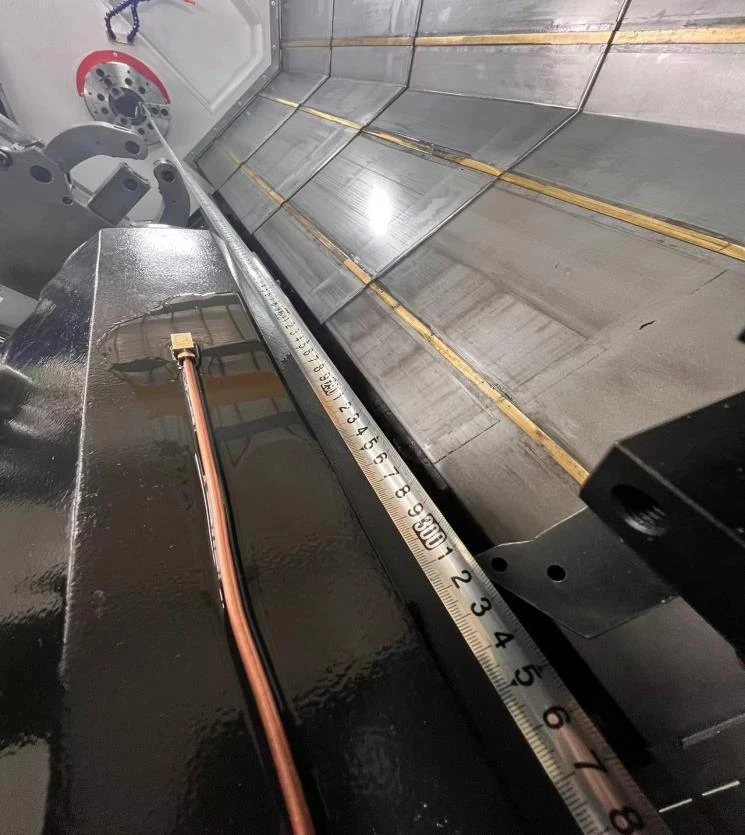

• Направляющие качения обеспечивают точность позиционирования до ±0,008 мм и повторяемость ±0,004 мм при высоких скоростях. Опционально станок может комплектоваться оптическими линейками по осям X, A и Z для ещё более высокой точности.

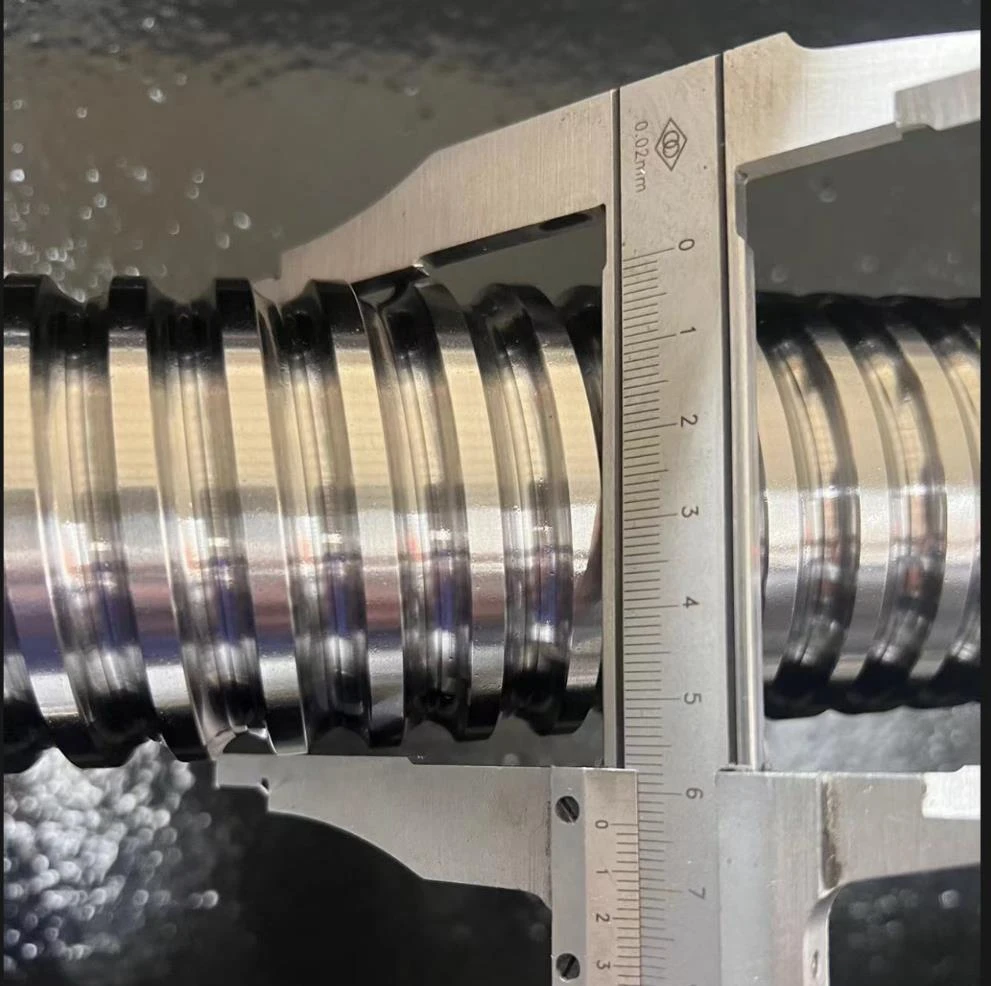

• Шарико-винтовые пары с преднатягом исключают люфты, обеспечивают плавный ход и стабильное качество обработки при любых режимах.
• Система ЧПУ Fanuc 0i-TF PLUS с оптоволоконной передачей данных отличается высокой скоростью обмена информацией между приводами и ЧПУ, что обеспечивает точность и согласованность работы всех осей. Встроенная память — до 2 МБ, возможна установка дополнительных опций.
• Опция MANUAL GUIDE i позволяет оператору быстро создавать и тестировать управляющие программы прямо на стойке, без участия программиста, что повышает гибкость и скорость переналадки.

Стандартная комплектация:

• Cистема ЧПУ Fanuc 0i-TF Plus
• Функция ЧПУ: М30 – автоматическое отключение

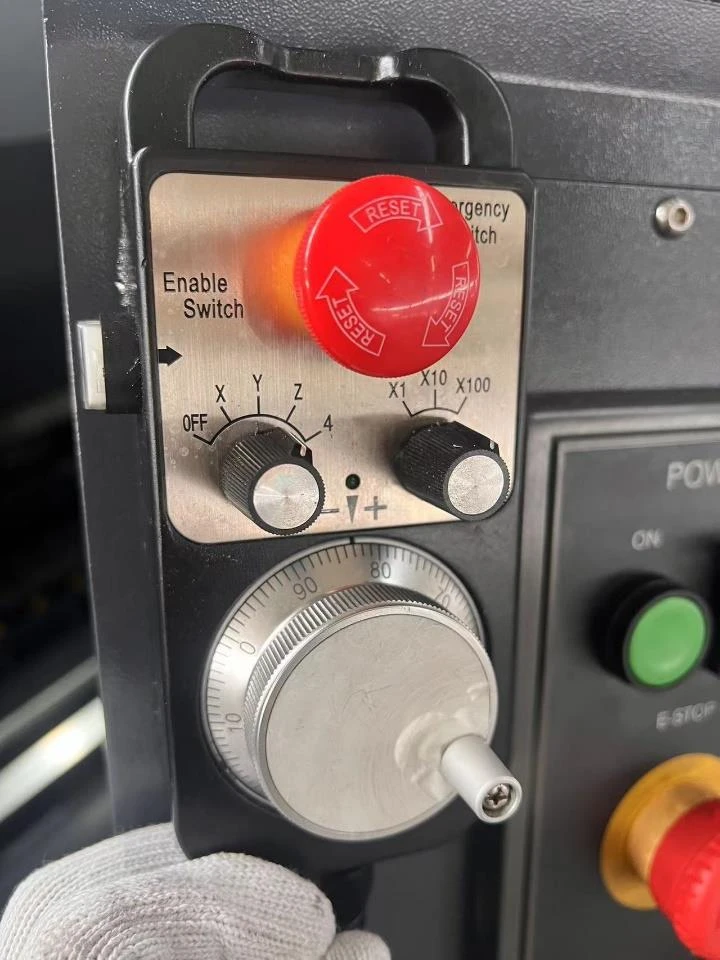

• Пульт управления переносной с маховичком, включая кнопку аварийного отключения

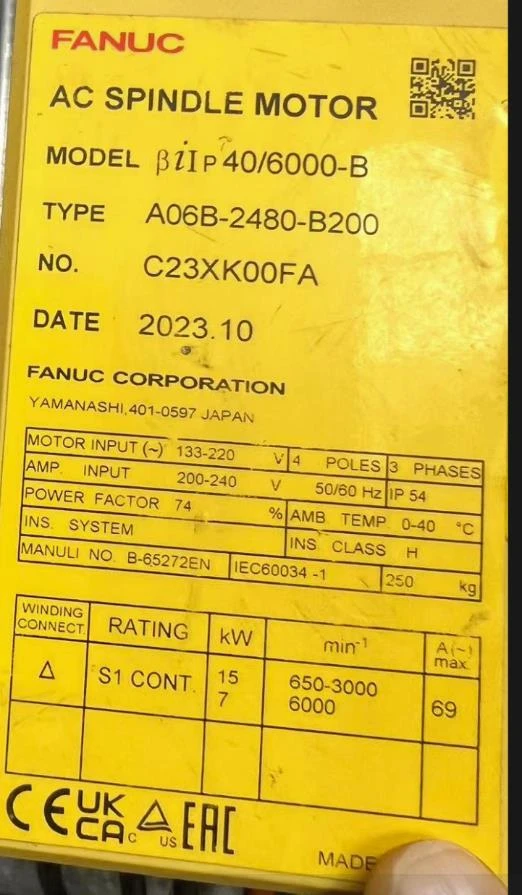

• Главный двигатель мощностью 15 / 18.5 кВт
• Контр шпиндель мощностью 7.5 / 11 кВт
• Тип привода шпинделей: ременный

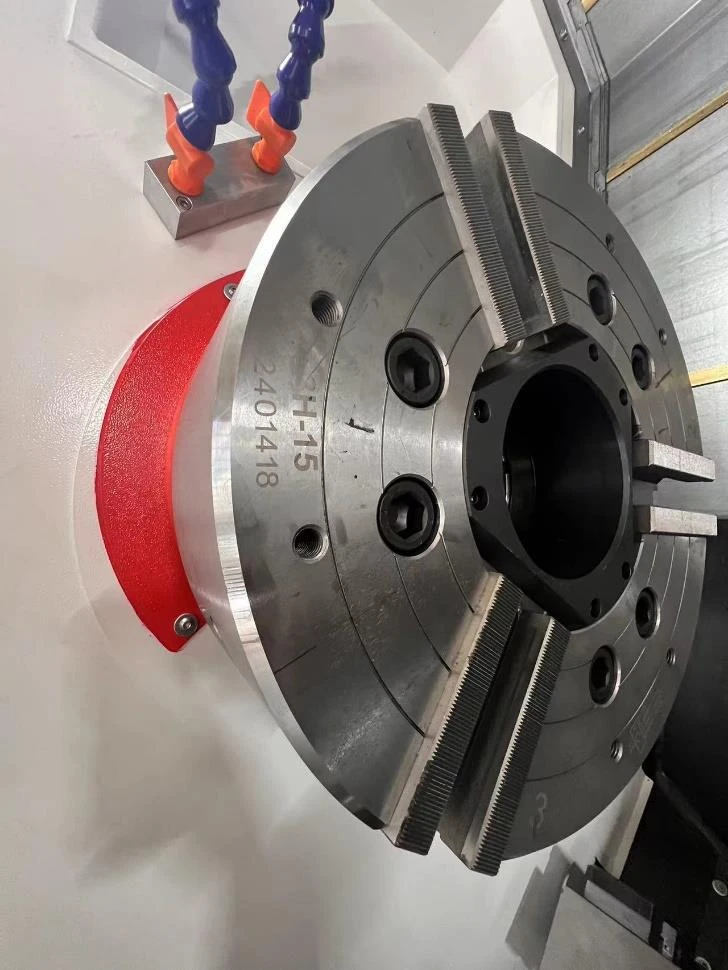

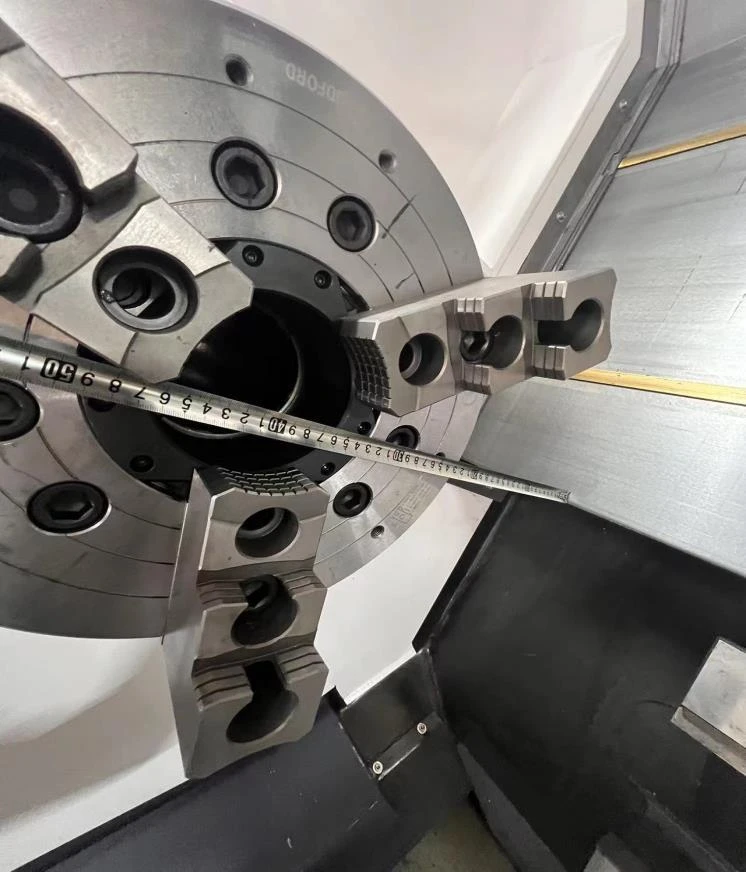

• Патрон главного шпинделя: 3-кулачковый гидравлический полый, диаметр ø380мм (10”)
• Патрон контр шпинделя: 3-кулачковый гидравлический полый, диаметр ø210 мм (6”)
• 1 к-т твердых  и 1 к-т мягких кулачков для обоих патронов
• Датчик положения гидроцилиндра

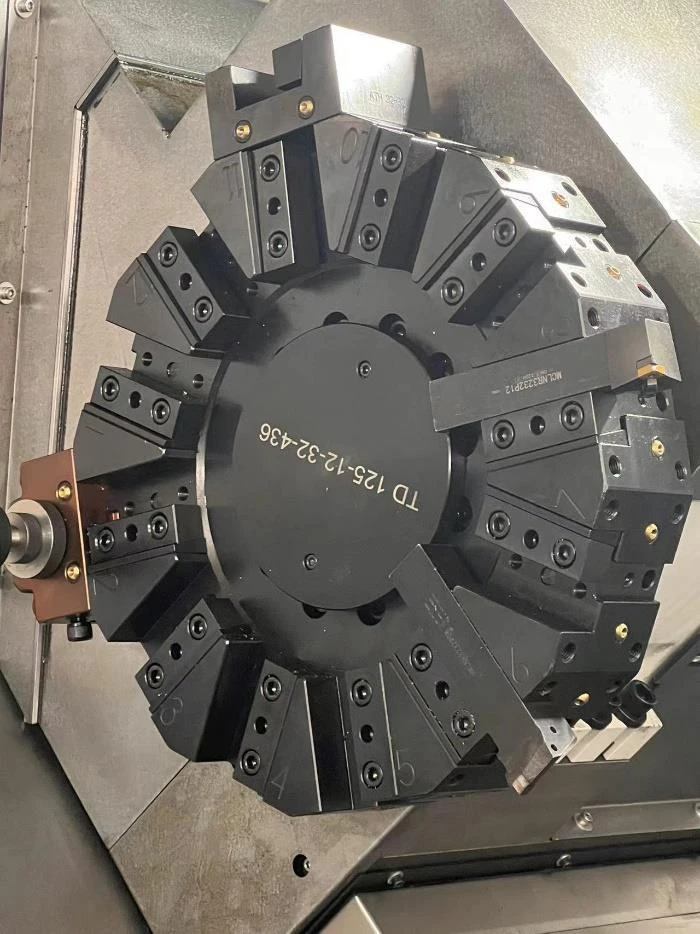

• Статическая револьверная головка на 12 позиций
• Стартовый набор инструментальной оснастки для головки
• Угловой (радиальный) приводной блок – 2 шт.
• Расточной блок Ø40 – 3 шт.
• Блок для наружного точения,32*32 – 4 шт.
• Блок для торцевой обработки, 25*25 – 2 шт.
• Система подачи СОЖ через револьверную головку

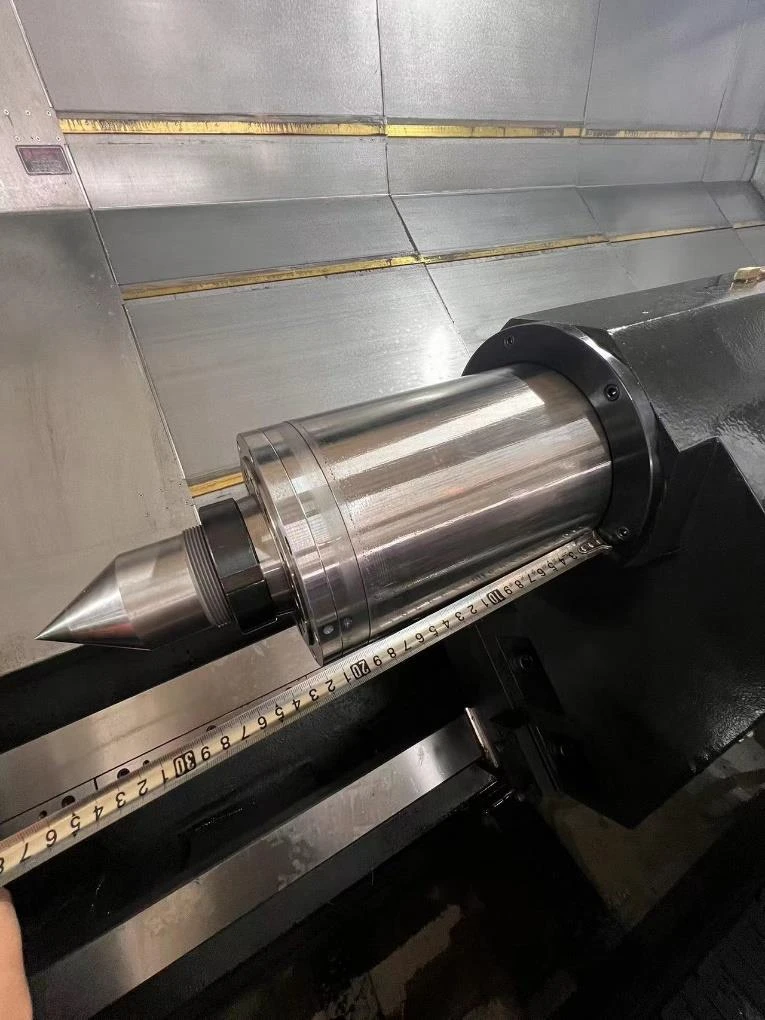

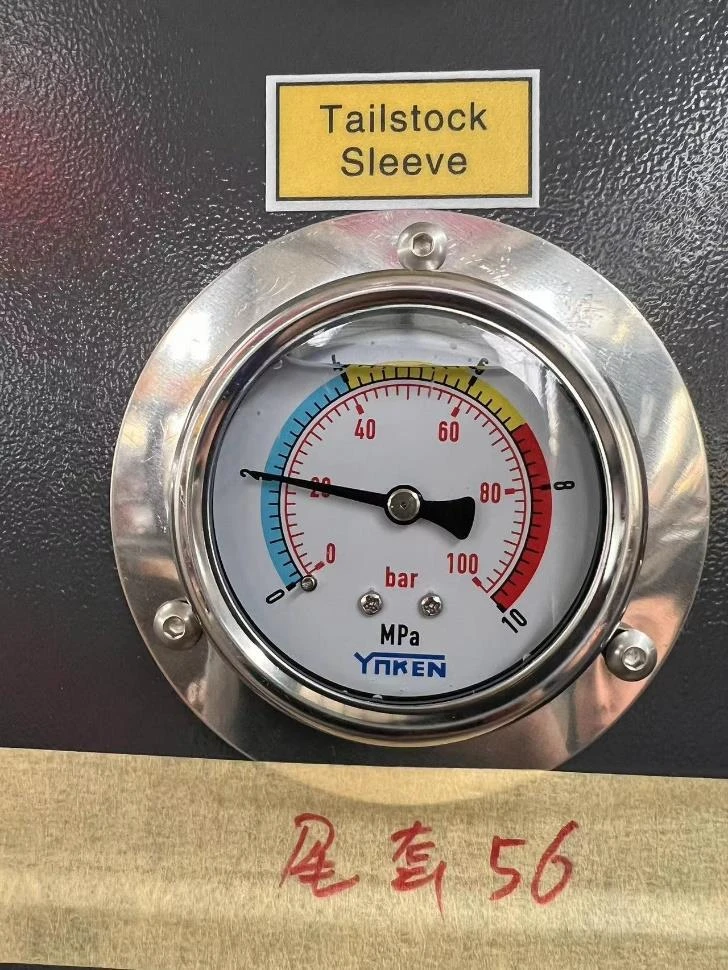

• Задняя бабка с гидравлической пинолью Морзе №5 включая задний центр, прижим задней бабки к направляющим механический
• ШВП по осям с преднатягом

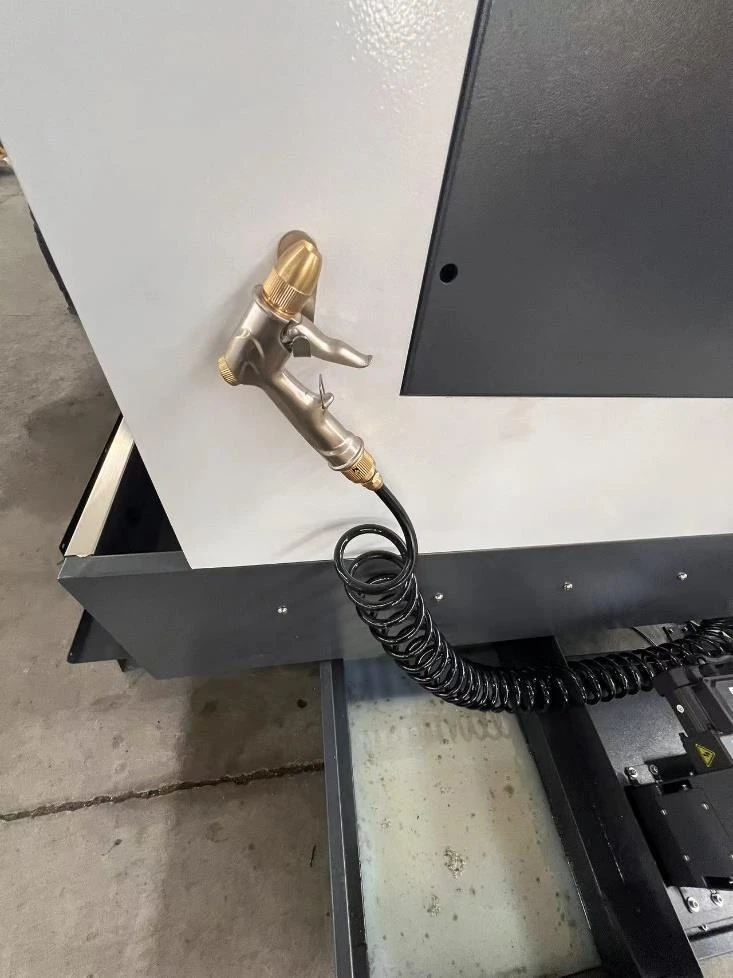

• Пистолет для подачи сжатого воздуха

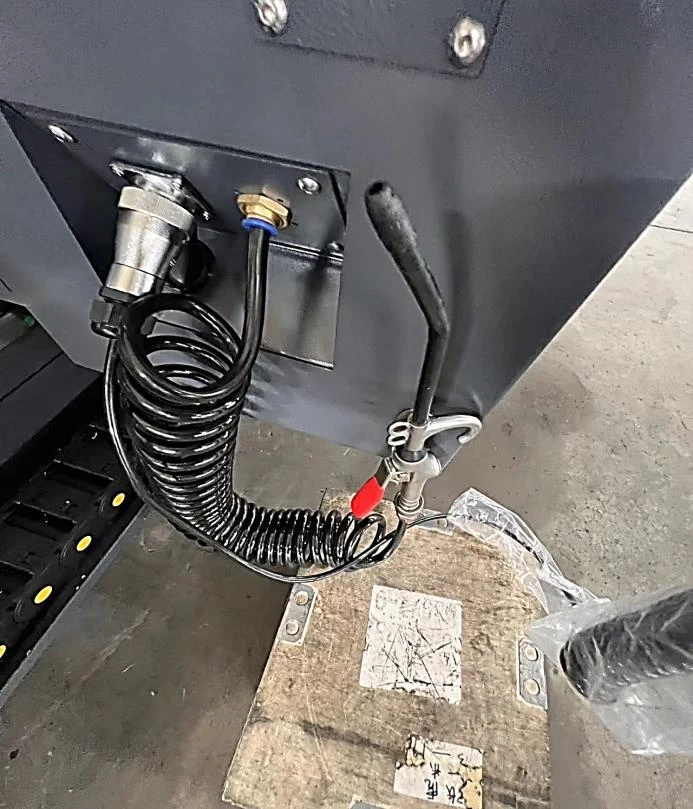

• Пистолет для подачи СОЖ
• Кожух станка полностью закрытый
• Блокировка дверей
• Педаль для зажима / разжима кулачков и выдвижения пиноли
• Освещение рабочей зоны

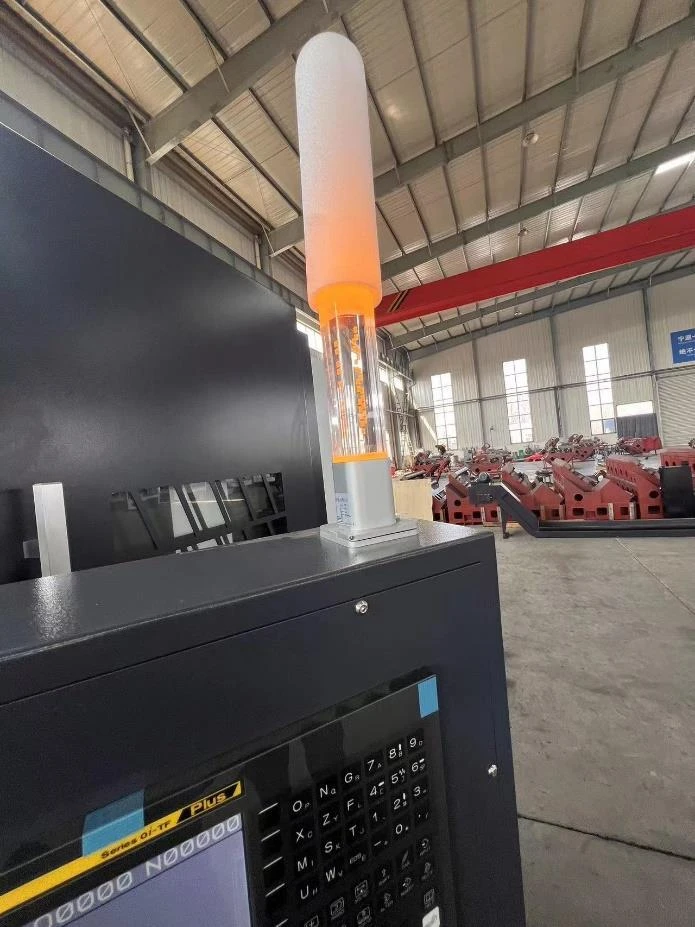

• Индикация состояния станка

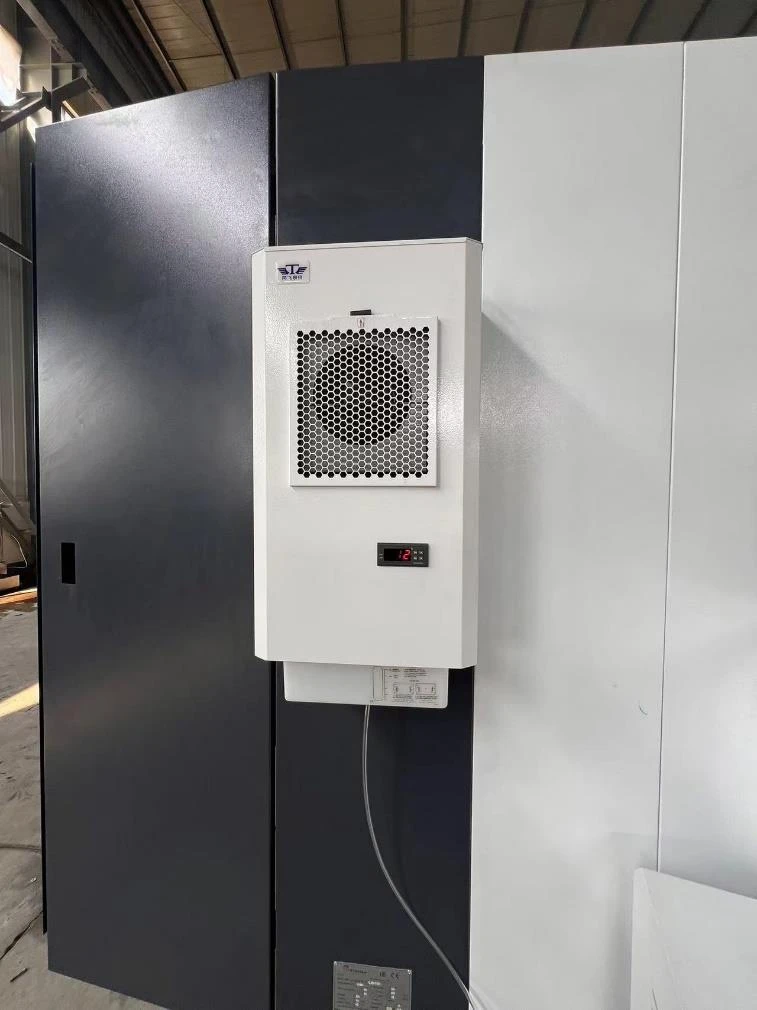

• Система охлаждения электрошкафа: кондиционер

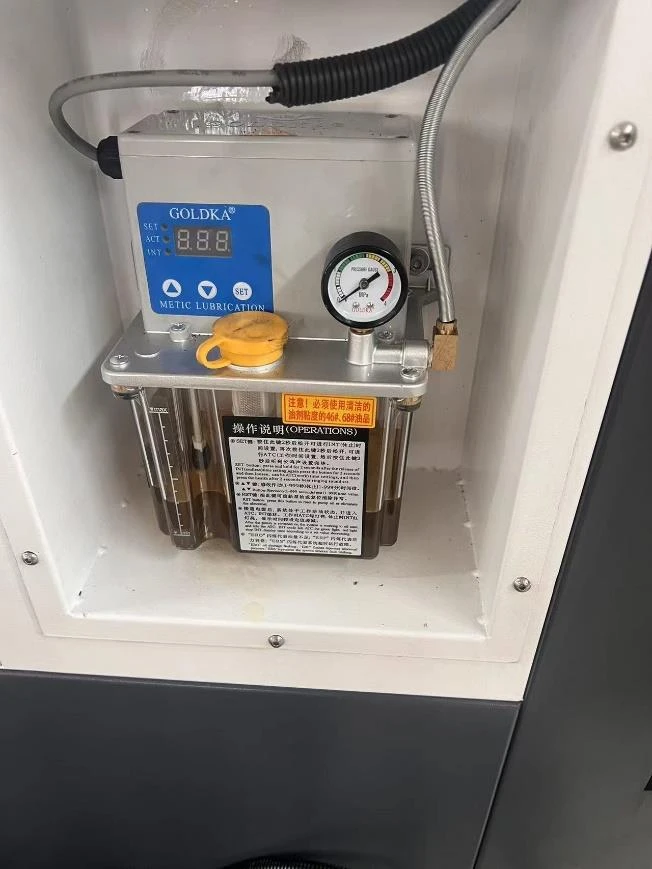

• Система смазки автоматическая централизованная
• Гидравлическая станция

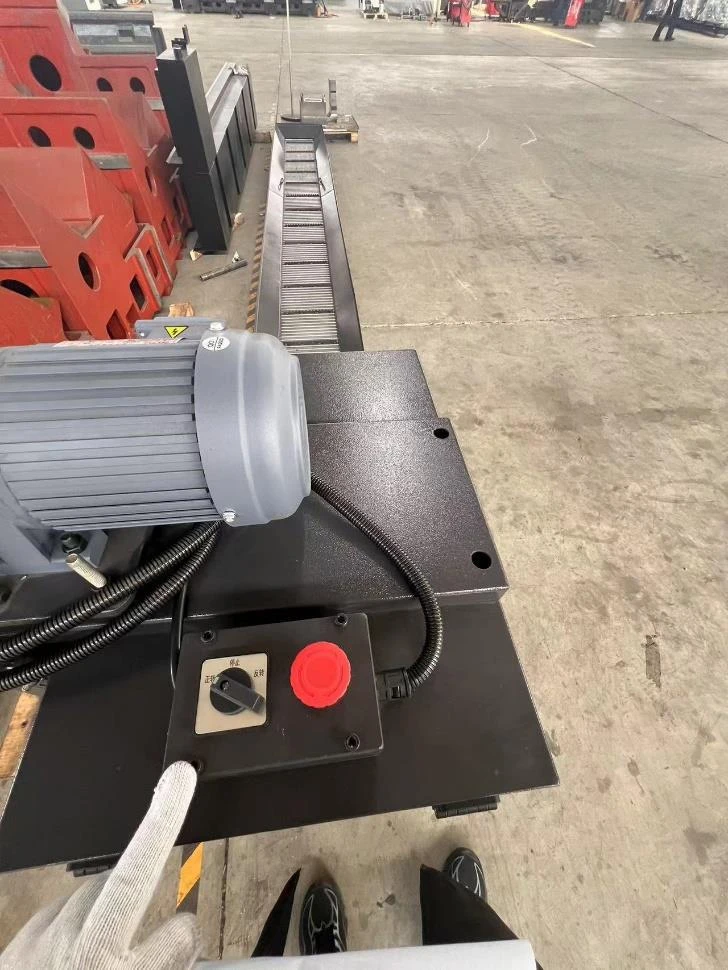

• Автоматический конвейер для удаления стружки, ленточного типа, включая кнопку аварийного отключения

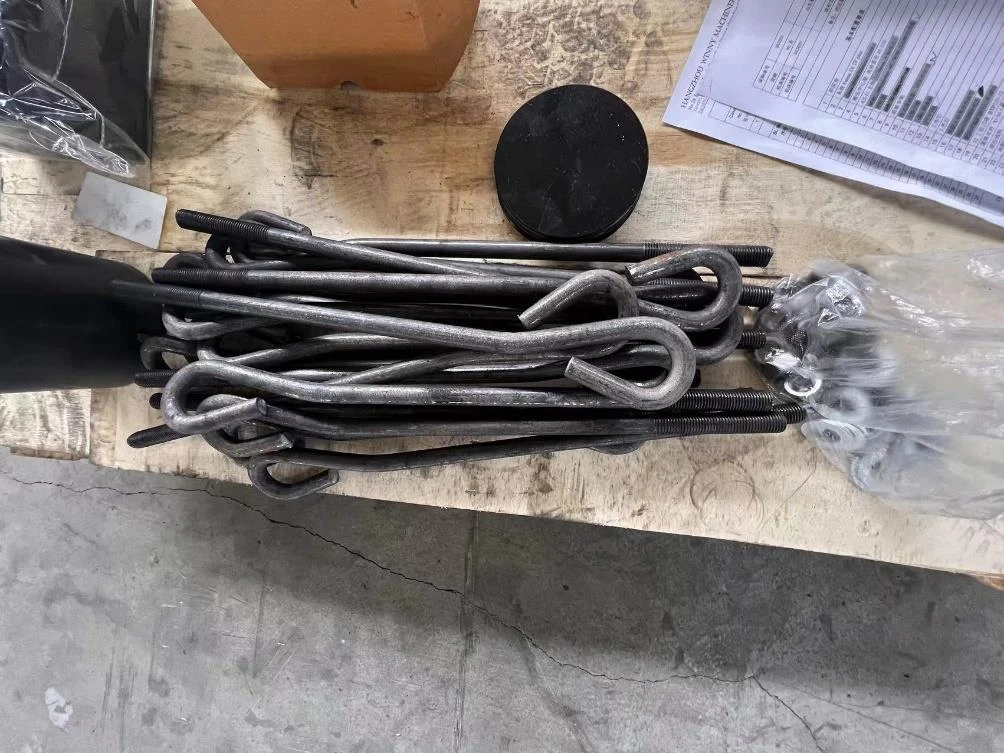

• Комплект выравнивающих опор

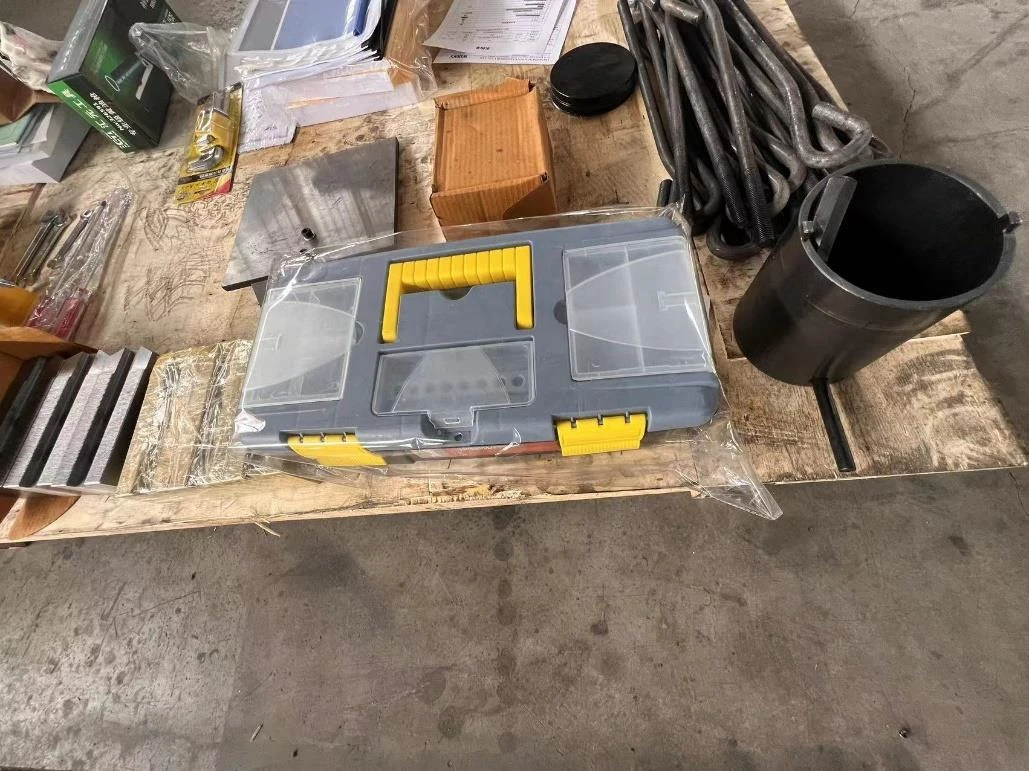

• Комплект инструмента для наладки и обслуживания станка

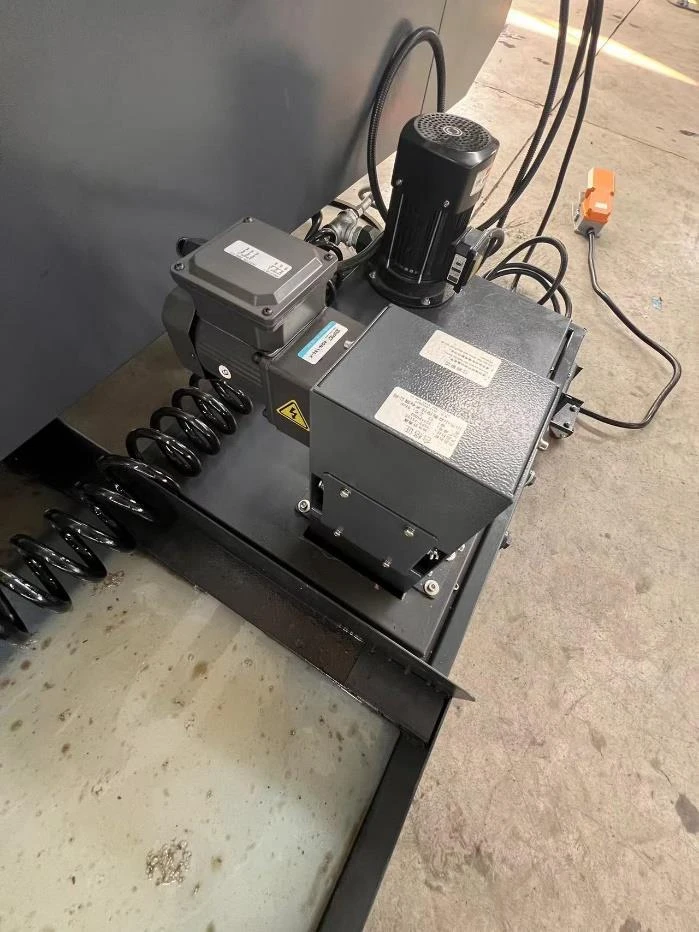

• Маслоотделитель
• Комплект технической документации

Дополнительная комплектация:

• Функция ЧПУ Fanuc: Helical interpolation (Спиральная/винтовая интерполяция)
• Функция ЧПУ: диалоговое программирование Manual Guide I
• Задняя бабка, конус Морзе №5, база программируемая (с сервоприводом)
• Патрон главного шпинделя: 3-кулачковый гидравлический полый, диаметр ø254 мм (10”)
• Система подачи СОЖ через револьверную головку 20 бар
• Люнет гидравлический неподвижный, Ø50-200 мм
• Автомат подачи прутка, макс диаметр прутка 65 мм, макс. длина прутка 1500 мм
• Система измерения инструмента откидная, моторизованная HPMA (Renishaw)
• Система измерения инструмента ручная, съемная HPRA (Renishaw)
• Система измерения инструмента откидная, механическая HPPA (Renishaw)
• Улавливатель для деталей
• Комплект масел и СОЖ для заправки станка

Технические характеристики
