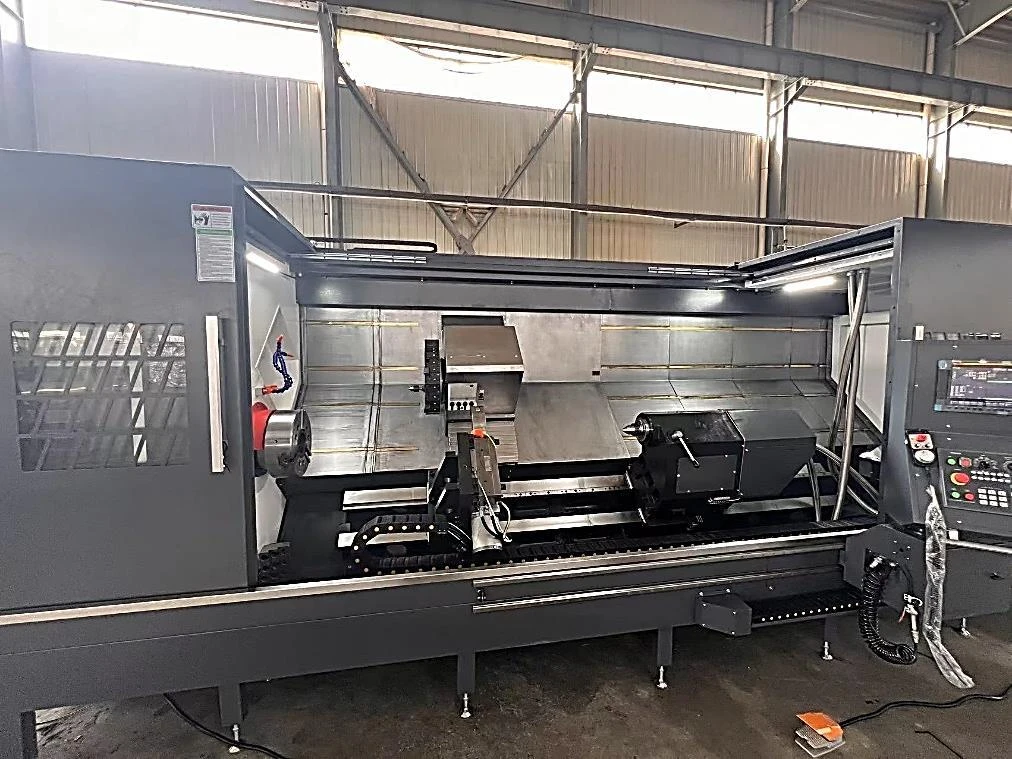

Токарный обрабатывающий центр с ЧПУ GL3511S-T2000, Китай

Преимущества и выгоды:

• Контршпиндель с ходом до 1650 мм обеспечивает надёжную передачу детали между патронами без дополнительной переустановки, повышая точность взаимного расположения поверхностей и сокращая вспомогательное время.

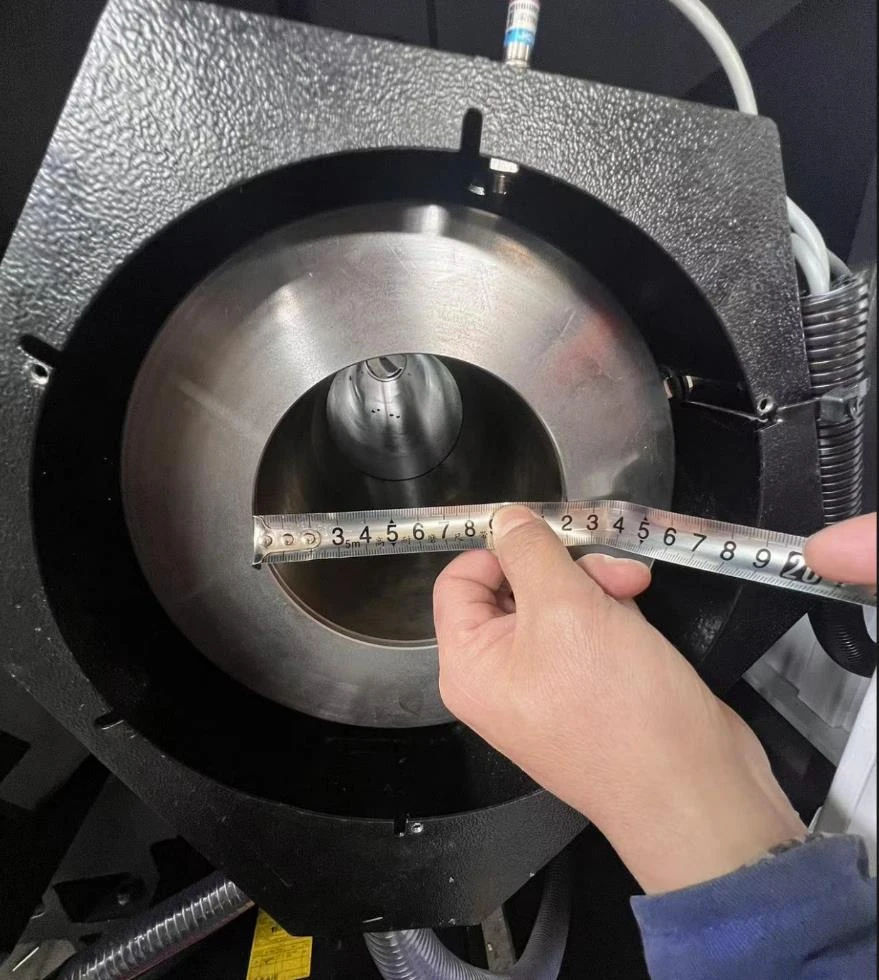

• Основной шпиндель мощностью 18,5 кВт с ременным приводом (отверстие Ø116 мм) работает плавно, защищён от перегрузок и ударов. Крутящий момент до 680 Нм позволяет уверенно обрабатывать как стандартные стали, так и труднообрабатываемые сплавы.
• Контршпиндель мощностью 11 кВт (момент 227 Нм) с частотой вращения до 3000 об/мин синхронизируется с основным как в статике, так и в динамике, обеспечивая гибкость при сложных технологических задачах.
• Цельнолитая станина массой 11 500 кг с рёбрами жёсткости прошла FEM-анализ, что гарантирует устойчивость конструкции, минимизацию вибраций и сохранение точности при интенсивной эксплуатации.

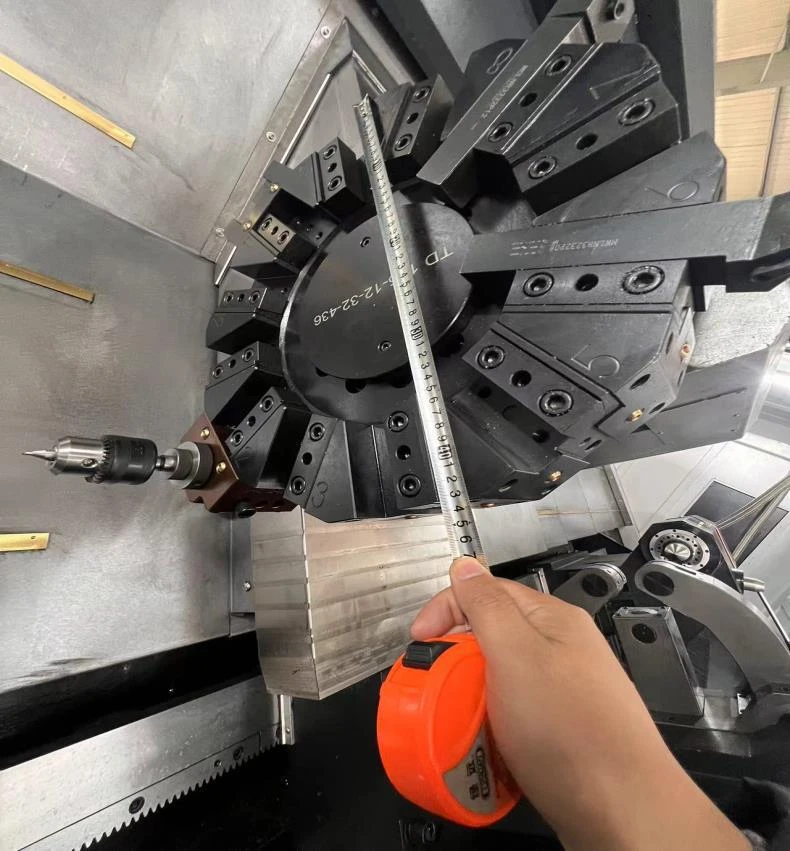

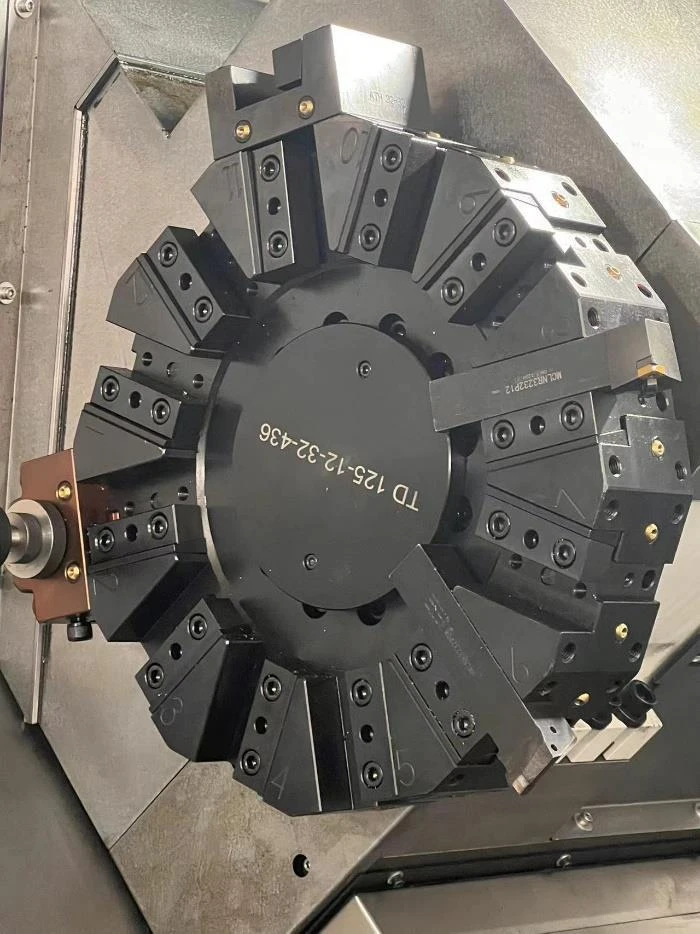

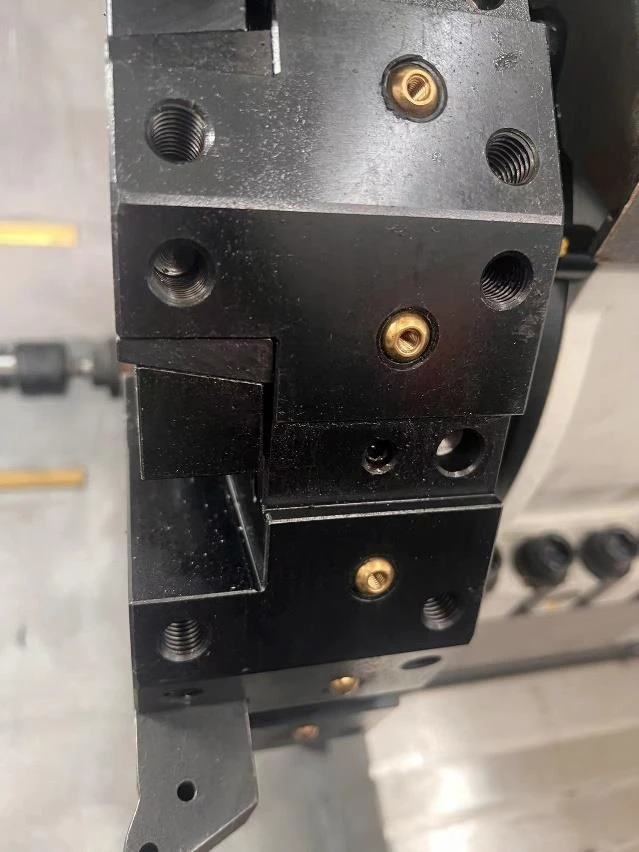

• 12-позиционная револьверная головка отличается высокой жёсткостью и быстрой индексацией (0,35 сек. между позициями). В комплекте предусмотрены блоки для расточки (Ø40 мм) и наружной обработки (державка 32 мм).

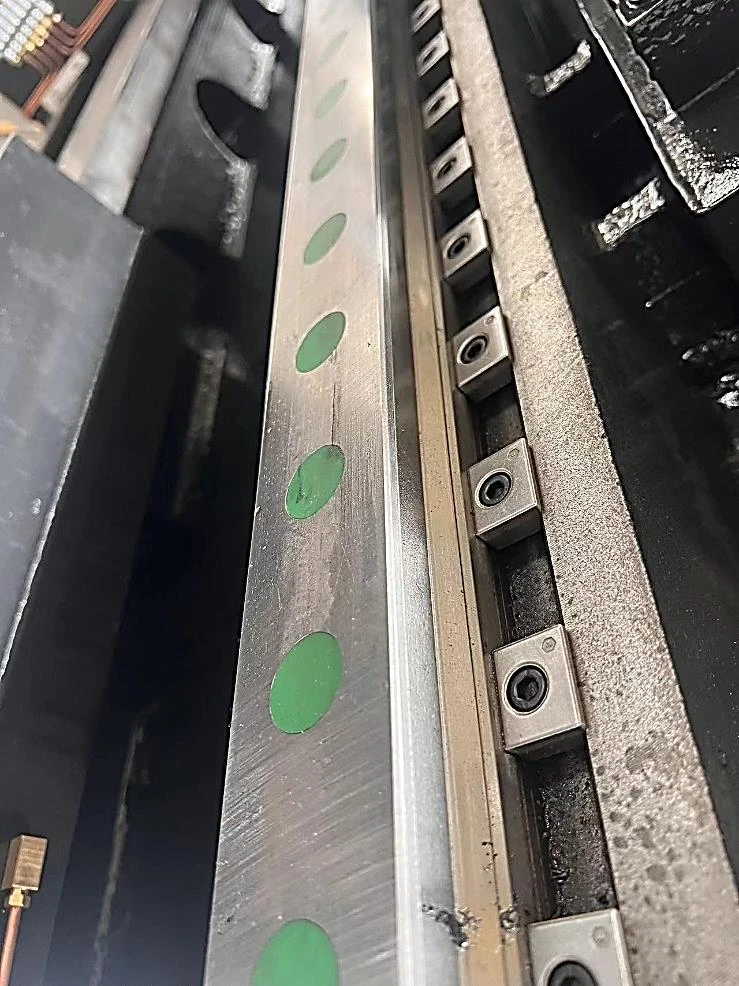

• Направляющие качения обеспечивают точность позиционирования ±0,008 мм и повторяемость ±0,004 мм. При необходимости станок может быть дополнительно оснащён оптическими линейками по осям X, A и Z.

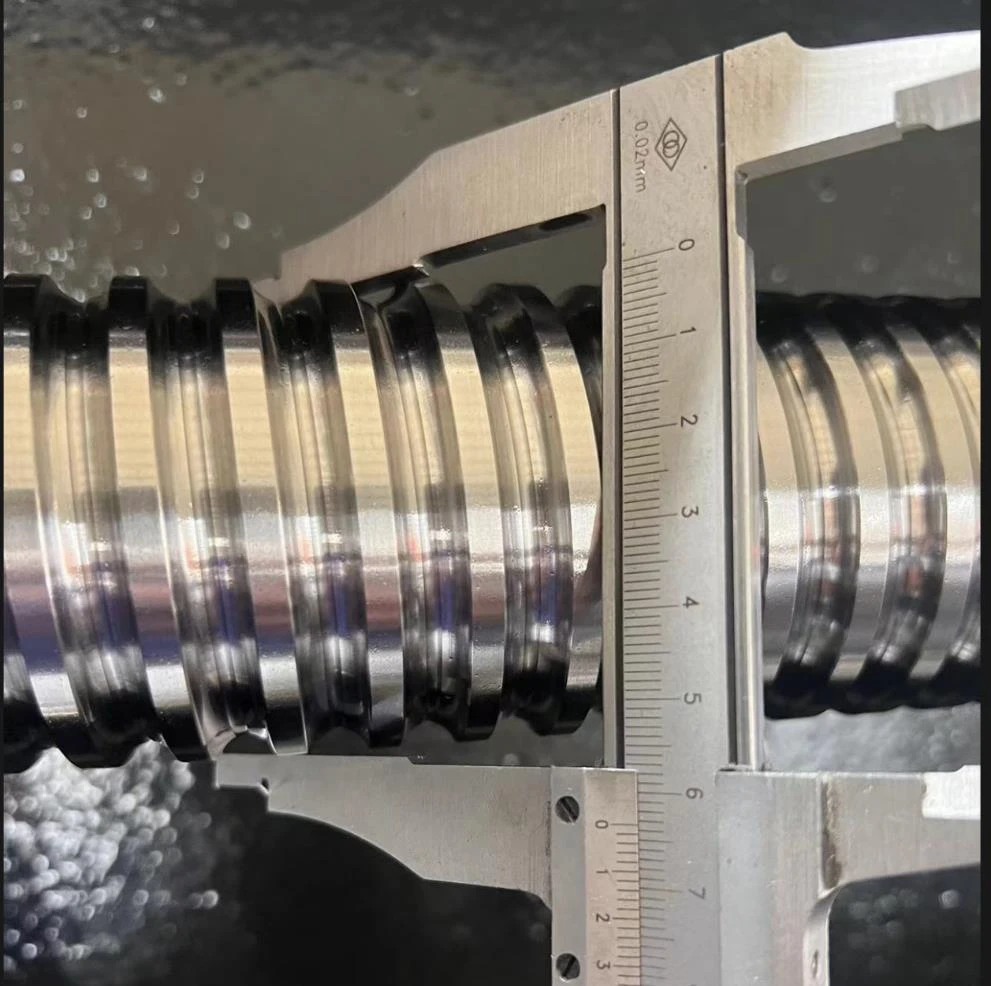

• ШВП с преднатягом исключает люфты и обеспечивает плавность перемещений, что положительно влияет на стабильность качества обработки.
• Система ЧПУ Fanuc 0i-TF PLUS с оптоволоконной передачей данных обеспечивает высокую скорость обратной связи и точную синхронизацию осей. Объём памяти — до 2 МБ, возможна установка дополнительных опций.
• Функция MANUAL GUIDE i (опция) позволяет оператору быстро создавать и тестировать управляющие программы прямо на стойке ЧПУ, упрощая ввод в производство новых деталей.

Стандартная комплектация:

• Cистема ЧПУ Fanuc 0i-TF Plus
• Функция ЧПУ: М30 – автоматическое отключение

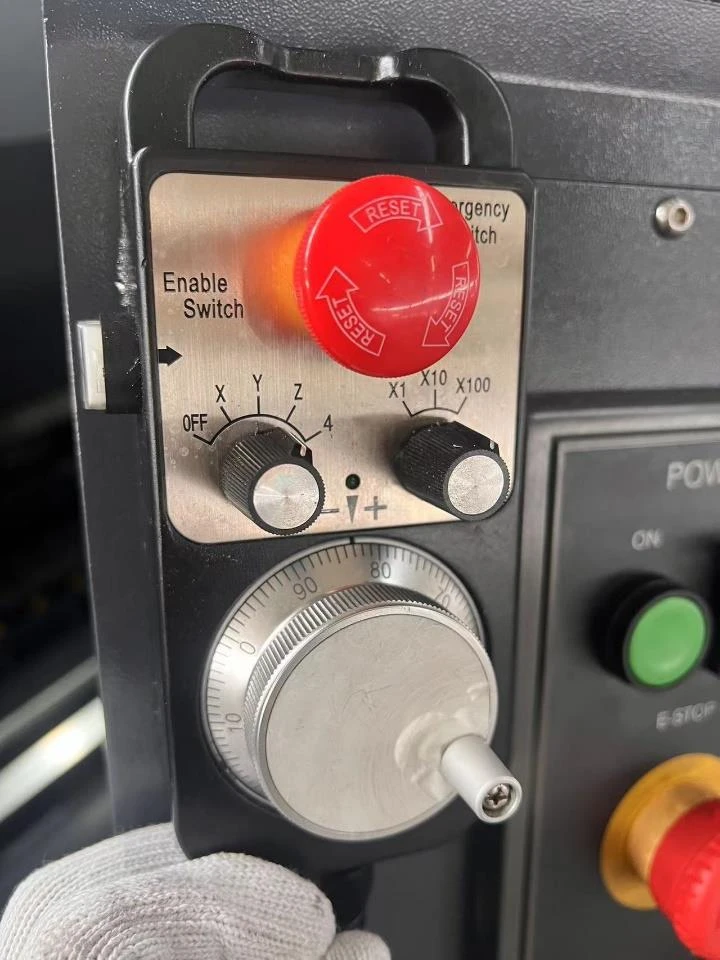

• Пульт управления переносной с маховичком, включая кнопку аварийного отключения

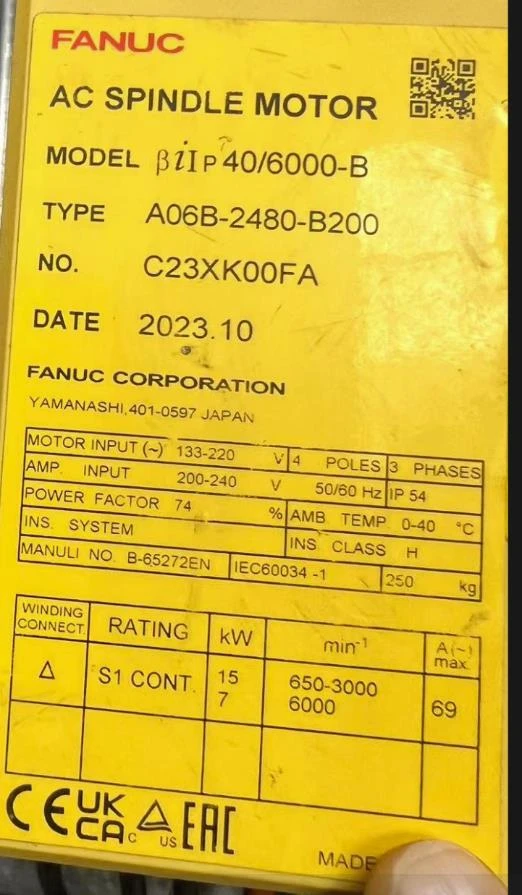

• Главный двигатель мощностью 15 / 18.5 кВт
• Контр шпиндель мощностью 7.5 / 11 кВт

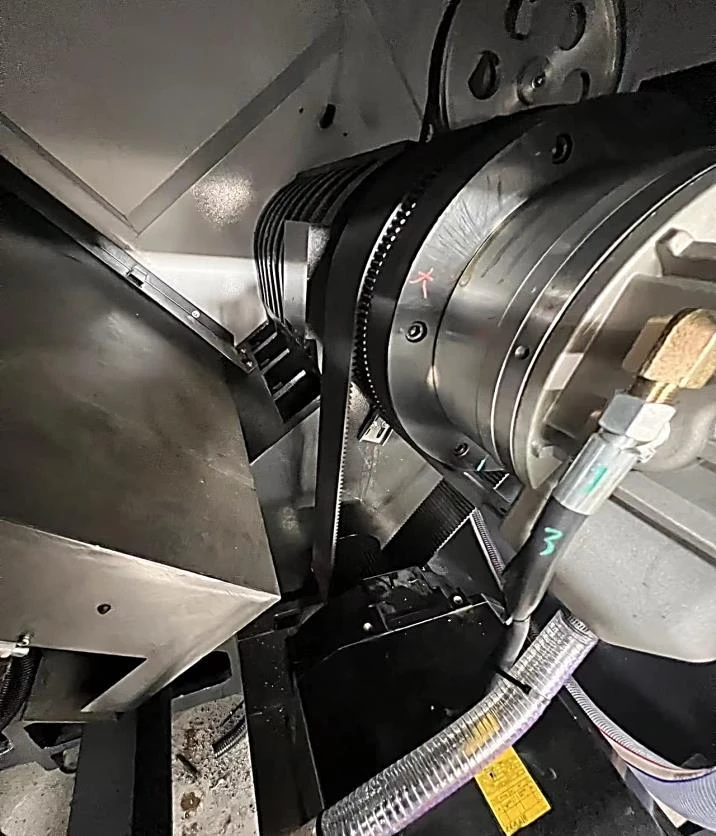

• Тип привода шпинделей: ременный

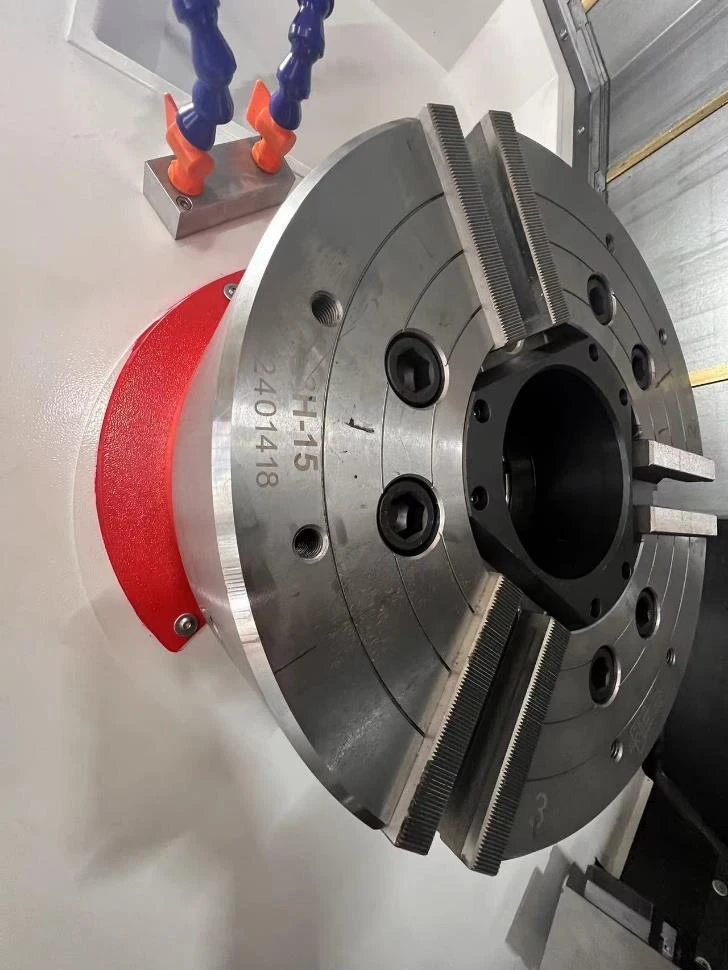

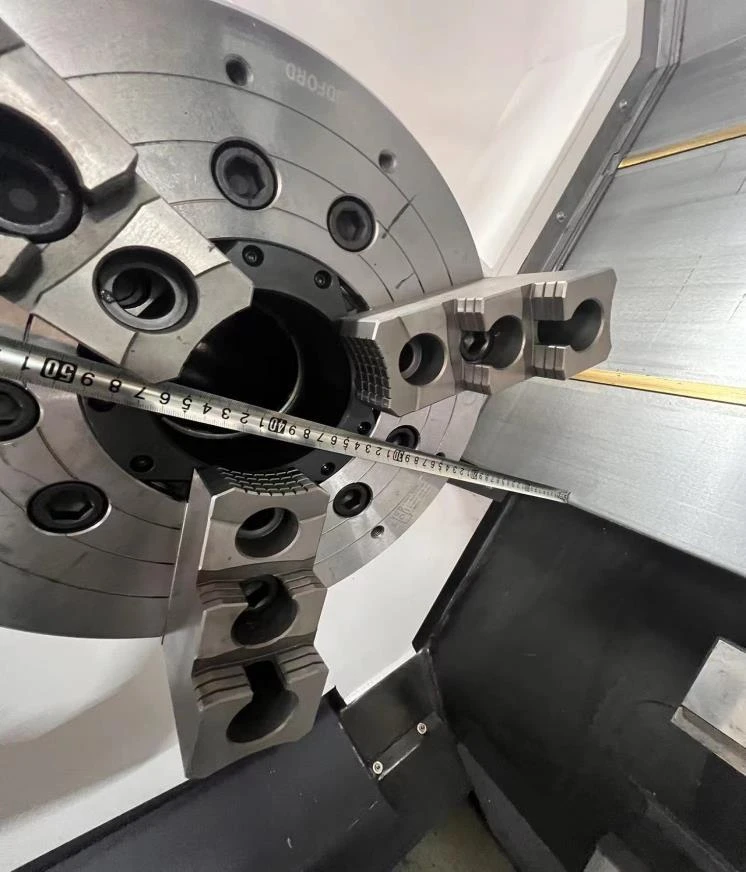

• Патрон главного шпинделя: 3-кулачковый гидравлический полый, диаметр ø380мм (10”)

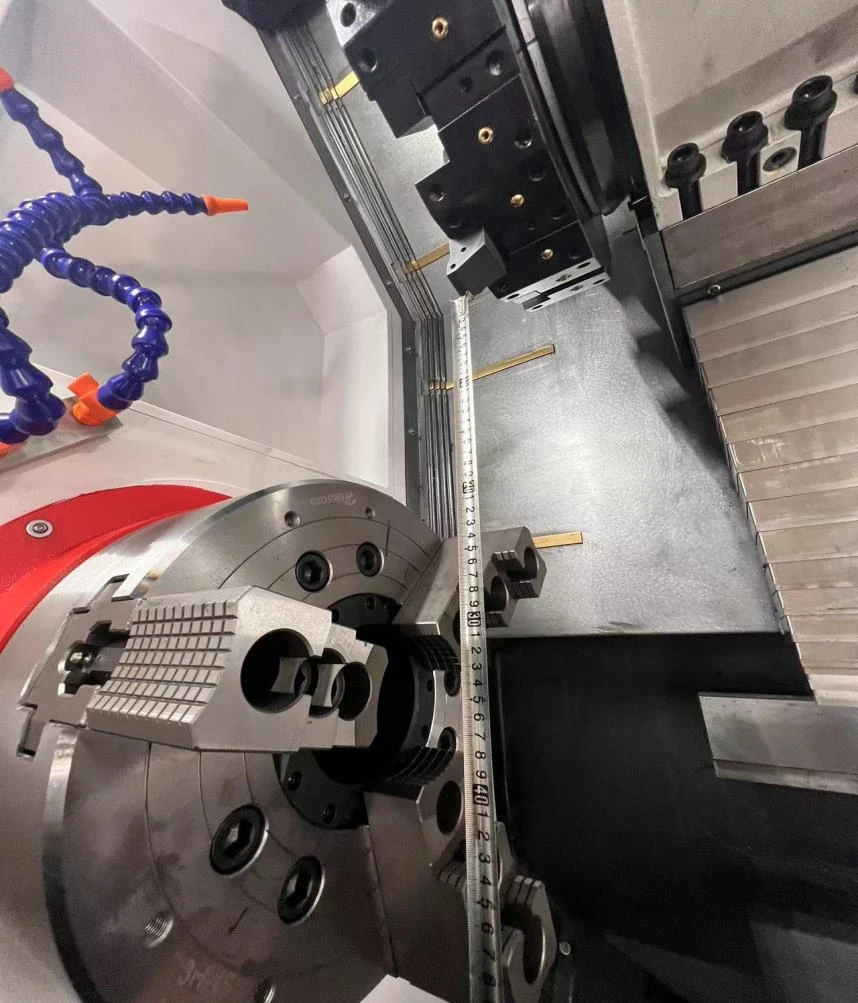

• Патрон контр шпинделя: 3-кулачковый гидравлический полый, диаметр ø210 мм (6”)
• 1 к-т твердых  и 1 к-т мягких кулачков для обоих патронов
• Датчик положения гидроцилиндра
• Статическая револьверная головка на 12 позиций
• Стартовый набор инструментальной оснастки для головки
• Угловой (радиальный) приводной блок – 2 шт.
• Расточной блок Ø40 – 3 шт.
• Блок для наружного точения,32*32 – 4 шт.
• Блок для торцевой обработки, 25*25 – 2 шт.
• Система подачи СОЖ через револьверную головку

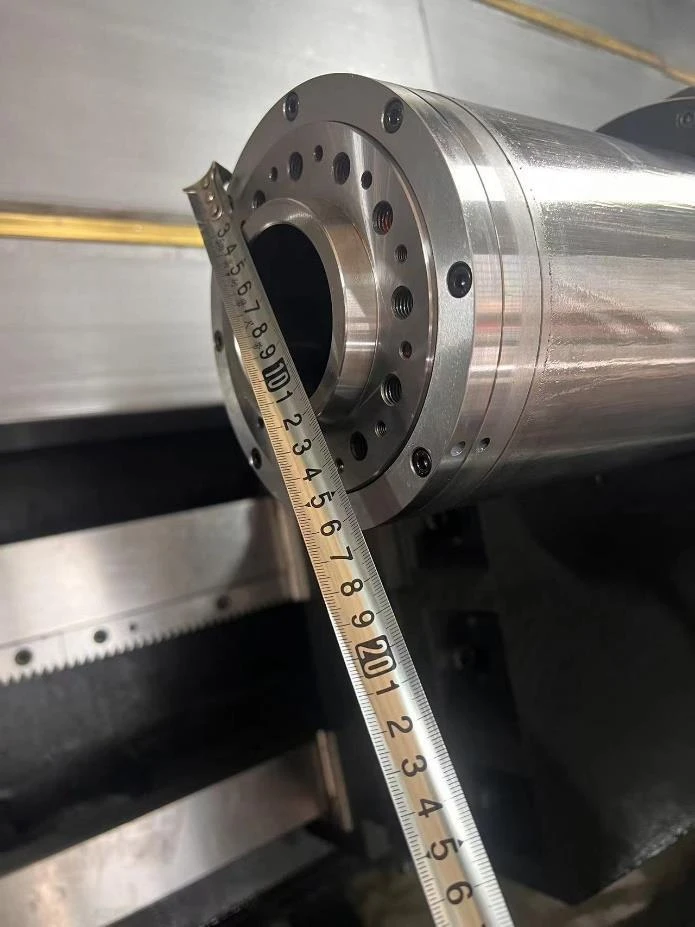

• Задняя бабка с гидравлической пинолью Морзе №5 включая задний центр, прижим задней бабки к направляющим механический
• ШВП по осям с преднатягом

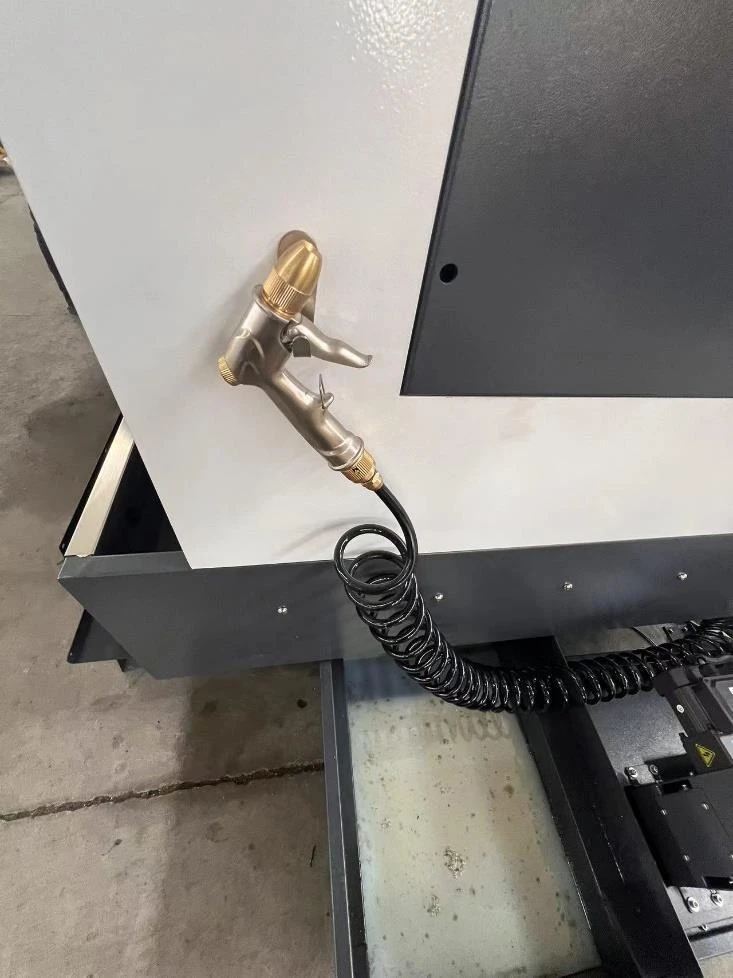

• Пистолет для подачи сжатого воздуха

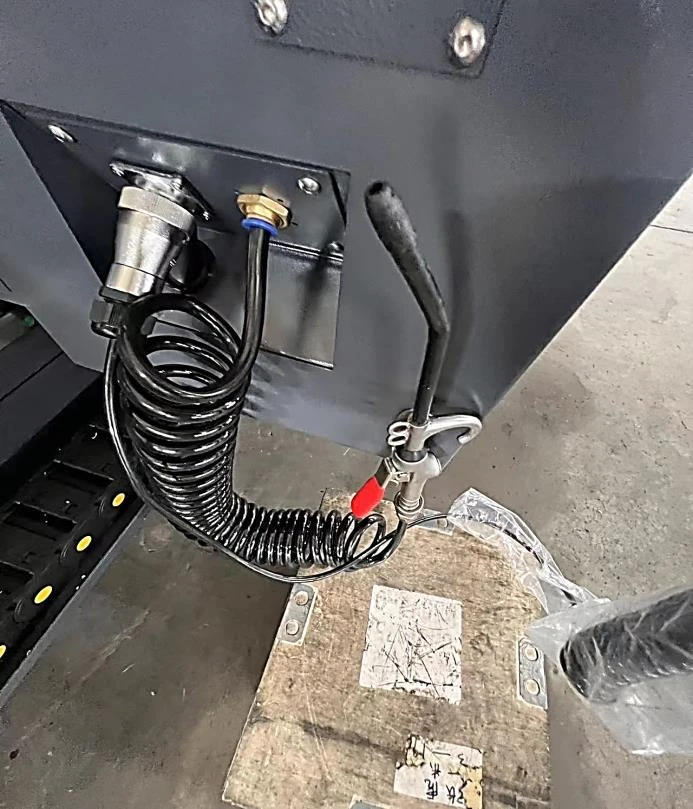

• Пистолет для подачи СОЖ
• Кожух станка полностью закрытый
• Блокировка дверей
• Педаль для зажима / разжима кулачков и выдвижения пиноли
• Освещение рабочей зоны

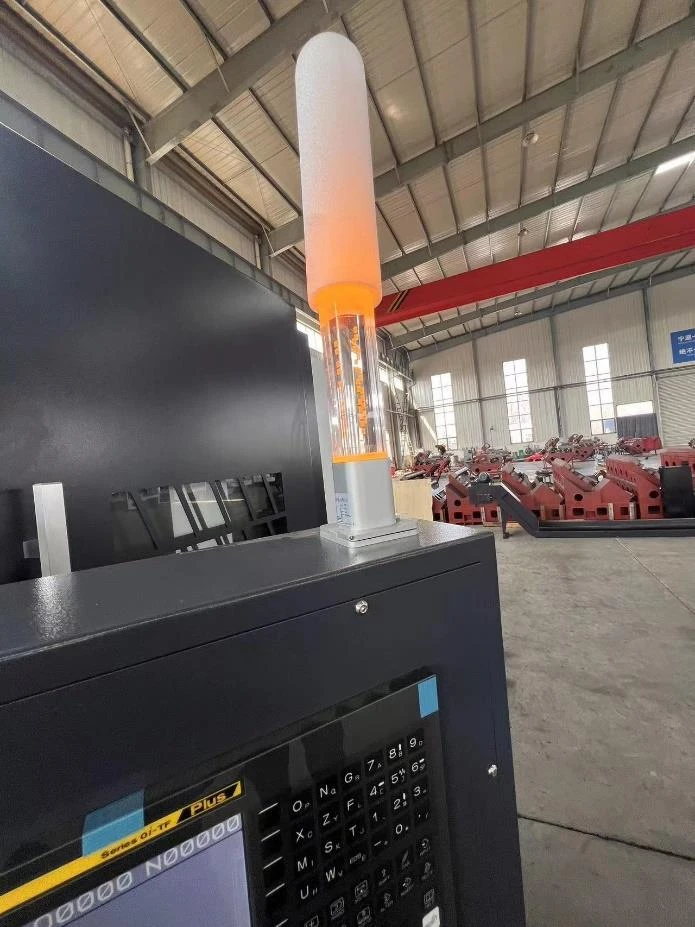

• Индикация состояния станка

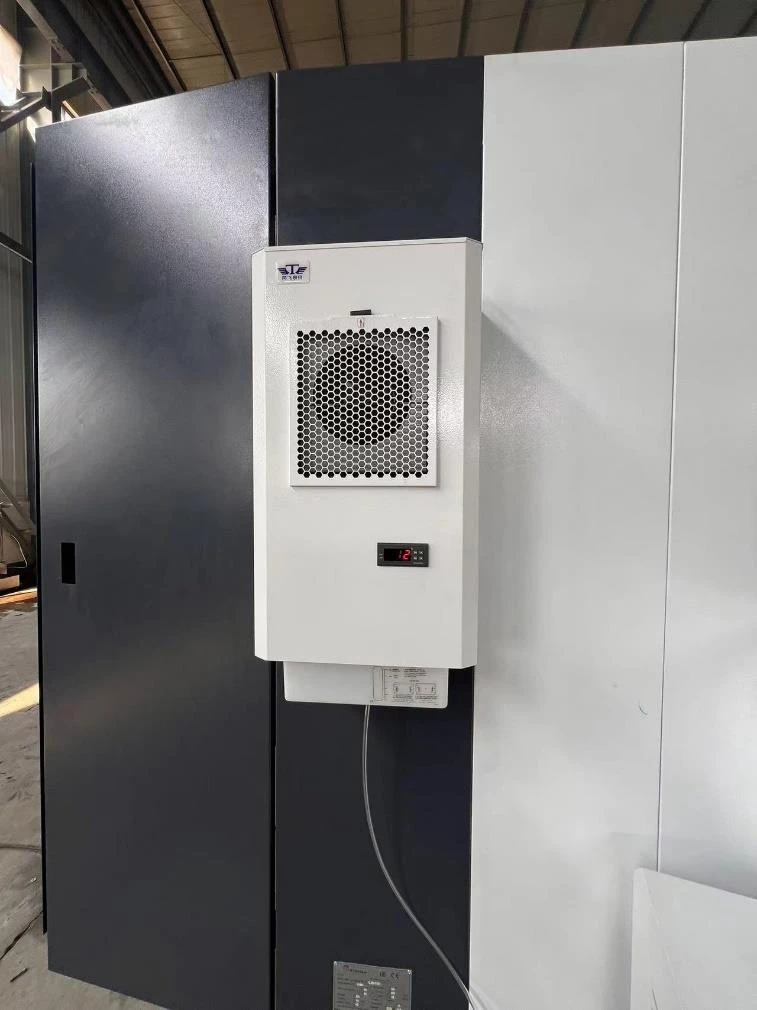

• Система охлаждения электрошкафа: кондиционер

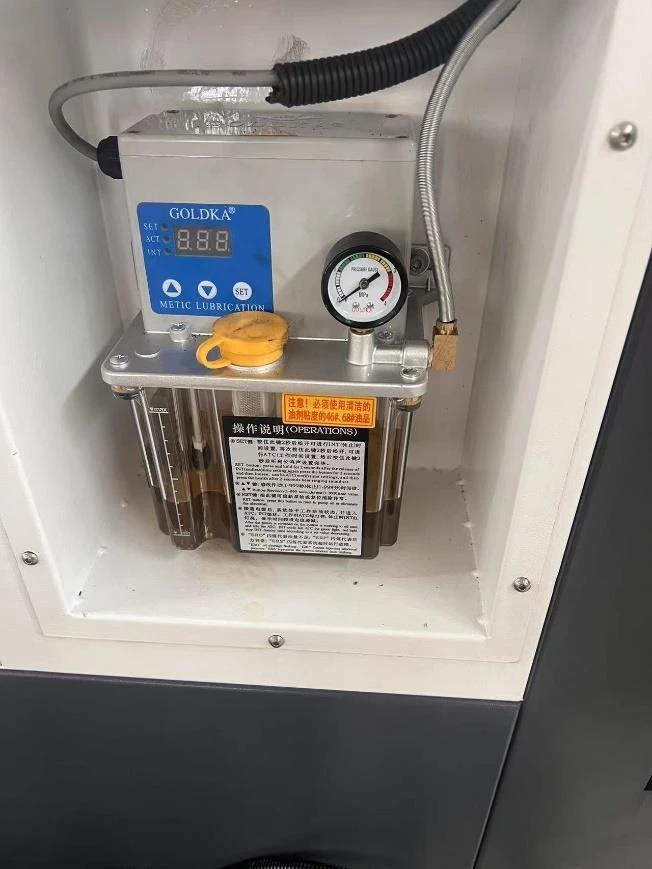

• Система смазки автоматическая централизованная
• Гидравлическая станция
• Автоматический конвейер для удаления стружки, ленточного типа, включая кнопку аварийного отключения

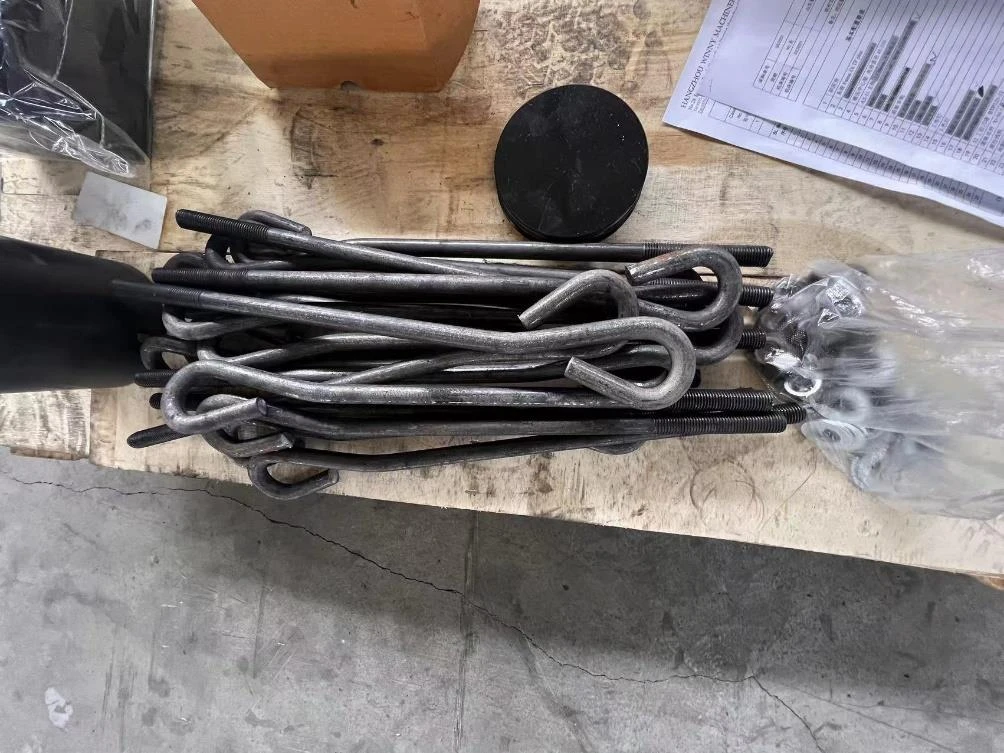

• Комплект выравнивающих опор
• Комплект инструмента для наладки и обслуживания станка

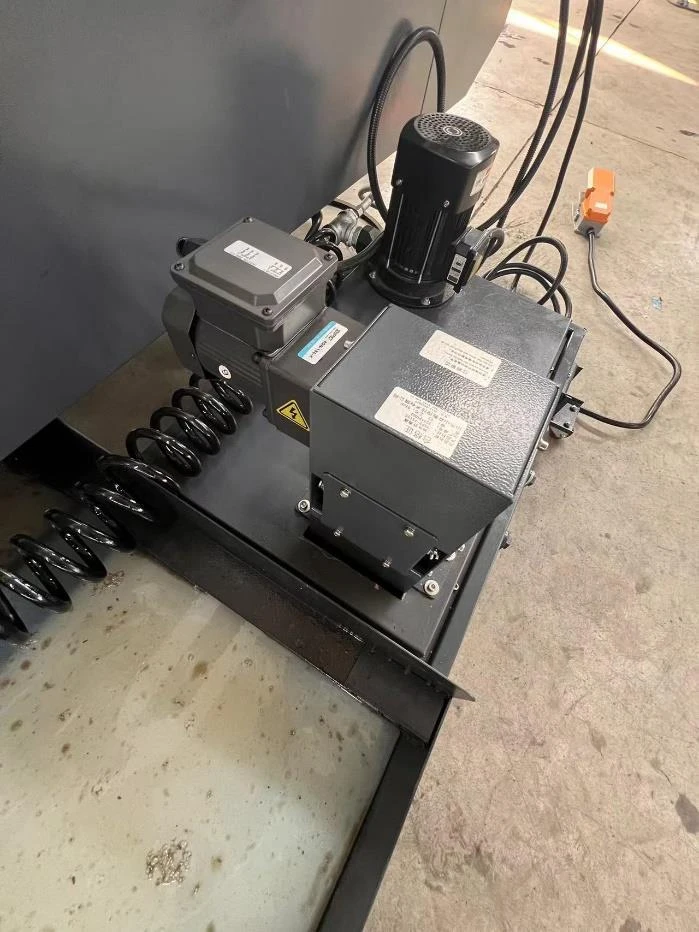

• Маслоотделитель
• Комплект технической документации

Дополнительная комплектация:

• Функция ЧПУ Fanuc: Helical interpolation (Спиральная/винтовая интерполяция)
• Функция ЧПУ: диалоговое программирование Manual Guide I
• Задняя бабка, конус Морзе №5, база программируемая (с сервоприводом)
• Патрон главного шпинделя: 3-кулачковый гидравлический полый, диаметр ø254 мм (10”)
• Система подачи СОЖ через револьверную головку 20 бар
• Люнет гидравлический неподвижный, Ø50-200 мм
• Автомат подачи прутка, макс диаметр прутка 65 мм, макс. длина прутка 1500 мм
• Система измерения инструмента откидная, моторизованная HPMA (Renishaw)
• Система измерения инструмента ручная, съемная HPRA (Renishaw)
• Система измерения инструмента откидная, механическая HPPA (Renishaw)
• Улавливатель для деталей
• Комплект масел и СОЖ для заправки станка
