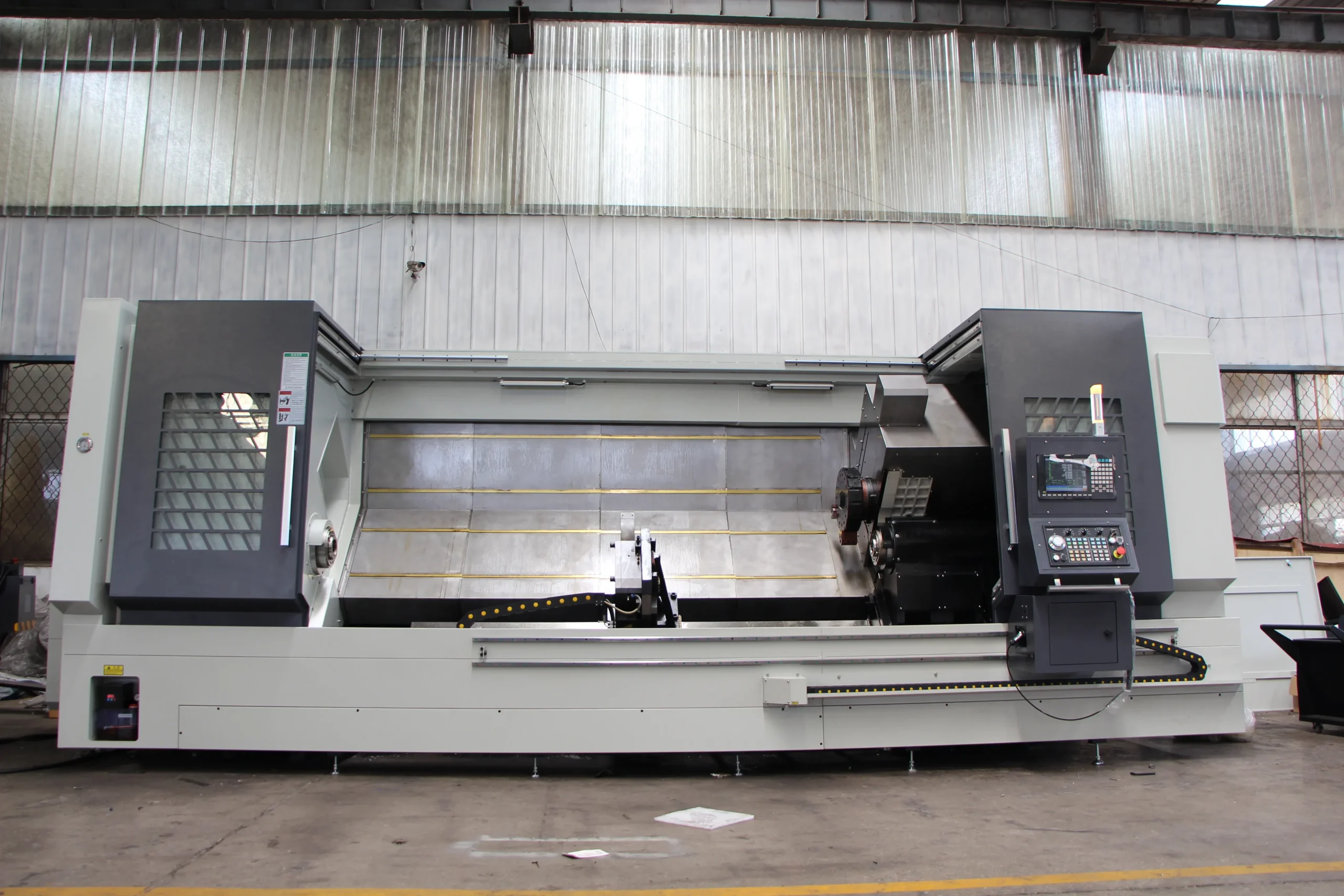

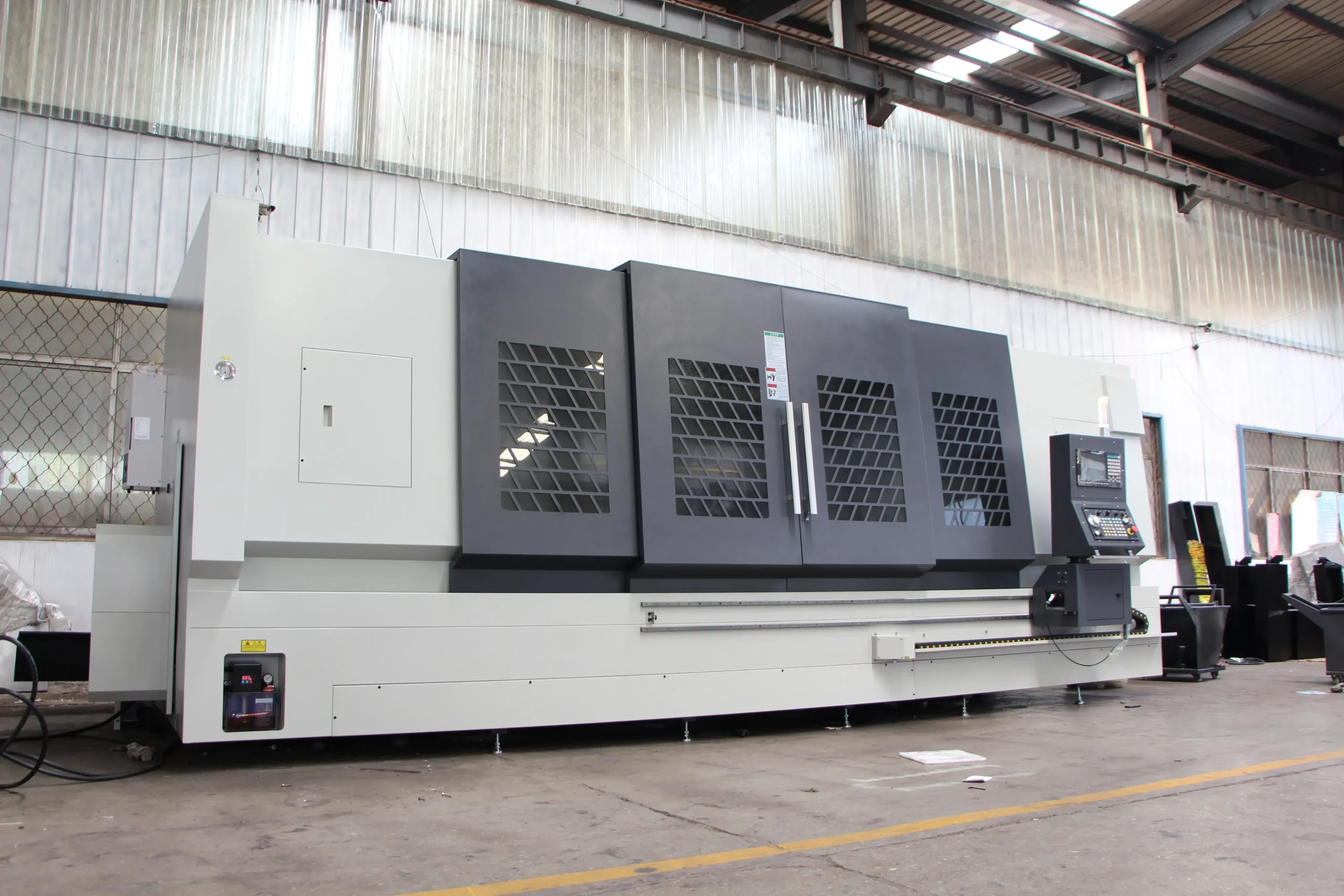

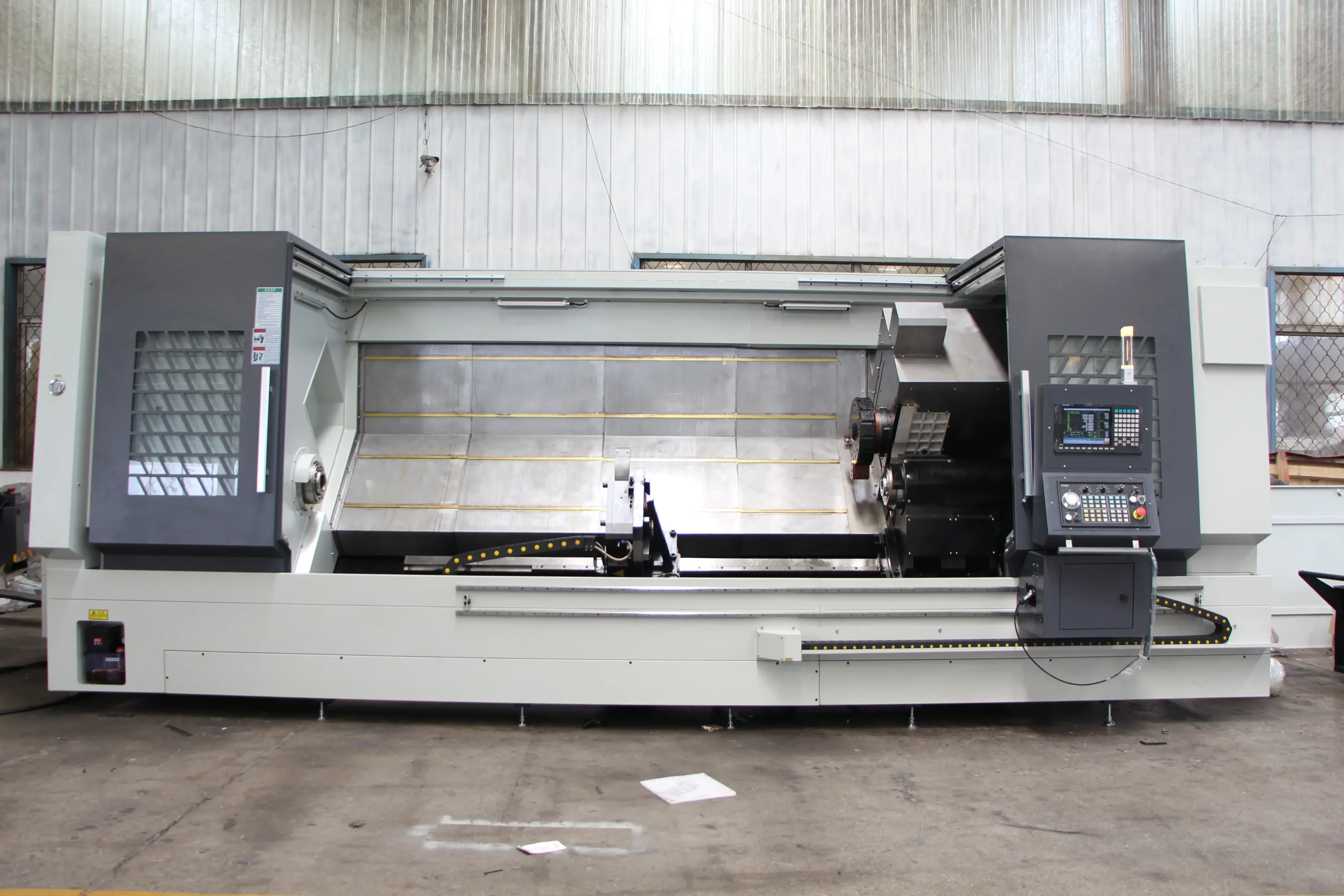

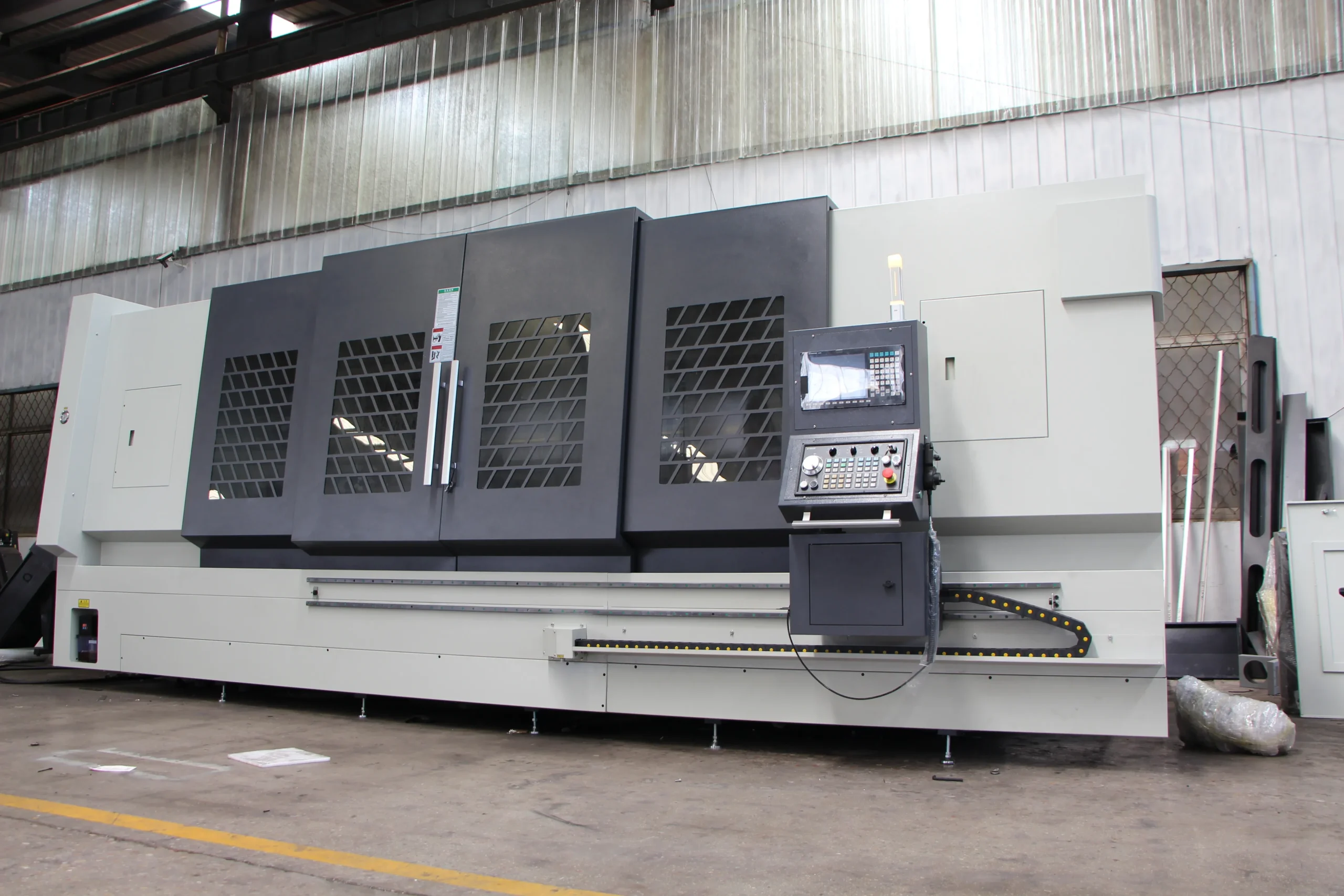

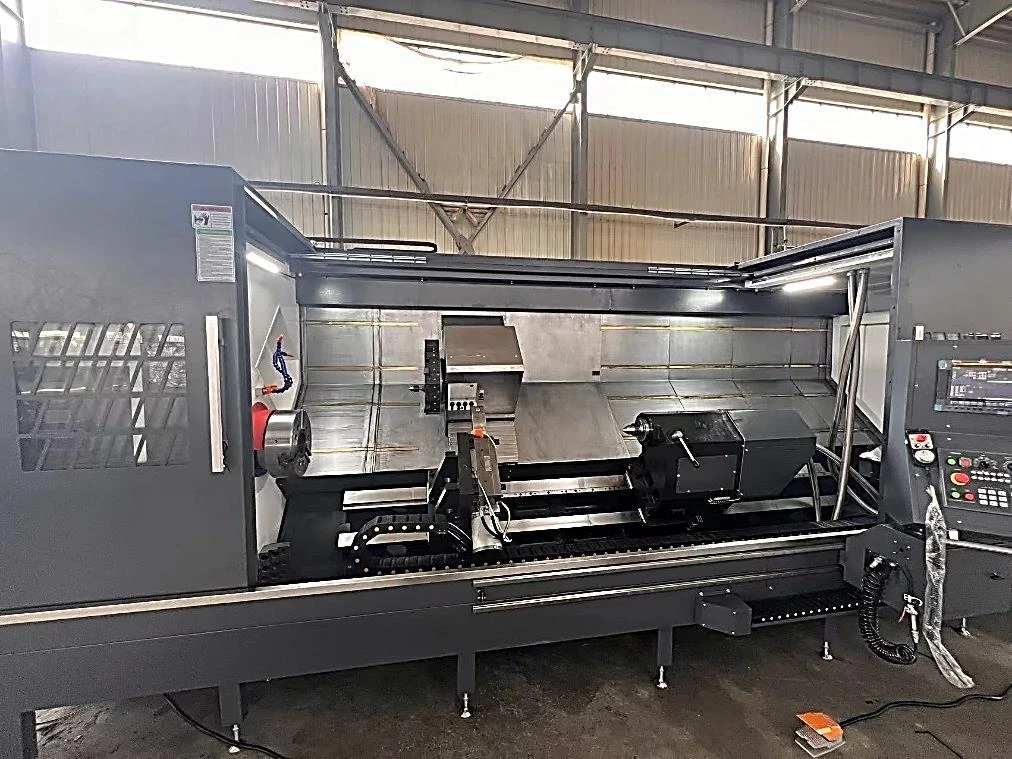

Токарный обрабатывающий центр с ЧПУ GL3511S-T3000, Китай

Преимущества и выгоды:

• Наличие второго патрона — контр шпинделя (ось А — 2650 мм) дает возможность обработки изделий с жесткими допусками на размеры и взаимного расположения поверхностей, когда переустанов, переворот детали в главном (одном)  патроне не допустим. Благодаря этому имеем преимущества в высокой производительности, экономии производственных площадей, обеспечении точности изготовления.

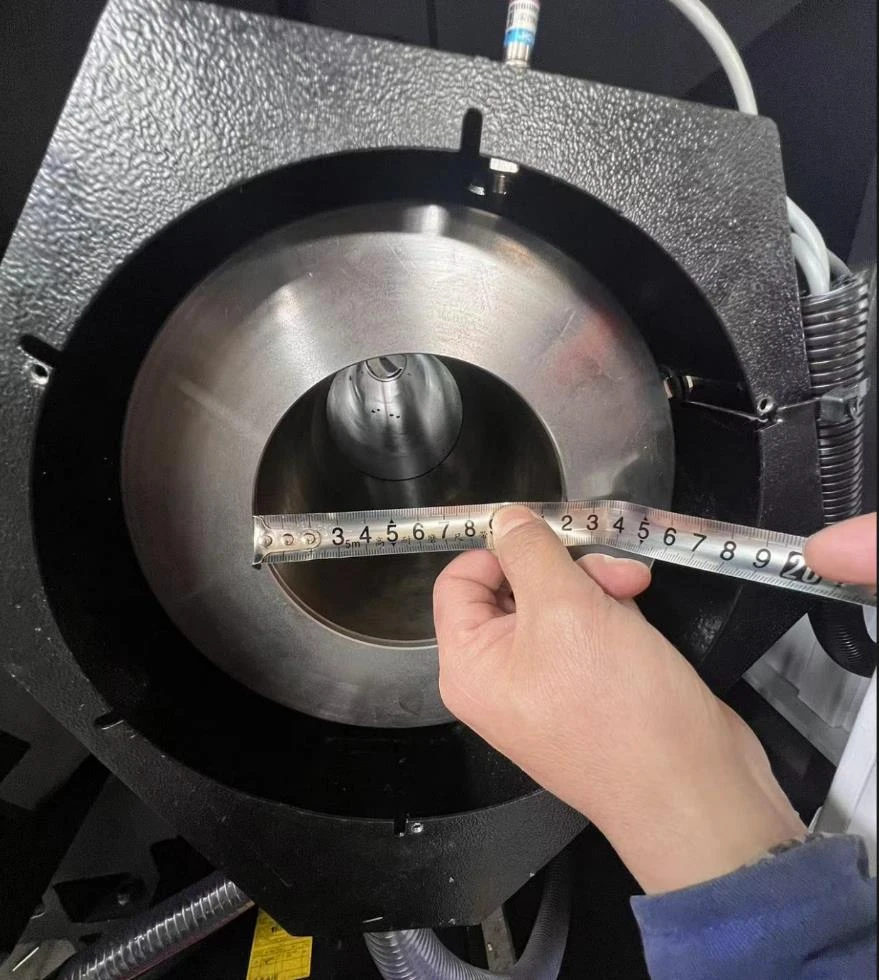

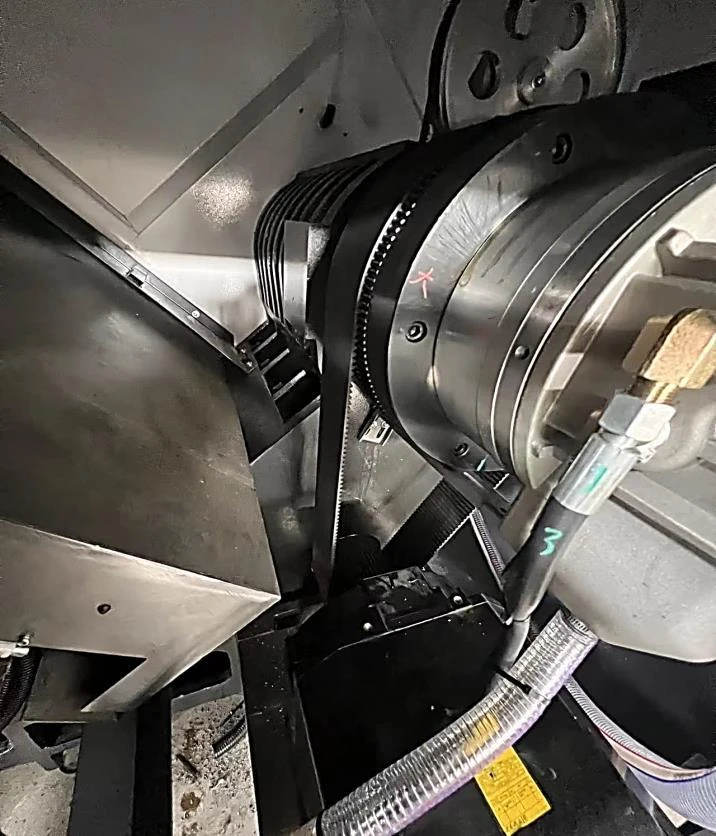

• Ременный шпиндель мощностью 18.5 кВт (с отверстием под пруток Ø116 мм) обладает некоторыми преимуществами, а именно плавностью хода и защитой привода от перегрузок и ударов, а так же прост в эксплуатации и ремонте. В виду отдельного размещения сервопривода (рядом со шпинделем), возможен его выбор в пользу увеличения мощностных характеристик вашего станка. В стандарте крутящий момент достигает 680 Нм, что позволяет производительно обрабатывать широкий спектр материалов, от простых сталей, до закаленных, нержавеющий и трудно обрабатываемых.
• Контршпиндель (аналогично с ременной передачей) мощностью 11 кВт  — частота вращения до 3000 об\мин  — обеспечивают обработку широкого спектра материалов (крутящий момент достигает 227 Нм). Синхронизация патронов при передаче изделий обеспечена как во время вращения обоих патронов, так и в статичном положении;
• Станок большой массы – 13000 кг – с ребрами жесткости у цельнолитой станины отличается жесткостью, точностью и стабильностью обработки, минимизирует деформации под нагрузкой, исключает , снижает возникающие вибрации. Каждая станина проходит анализ FEM — методом конечных элементов с целью выявления зон, склонных к повышенным напряжениями или деформациям.

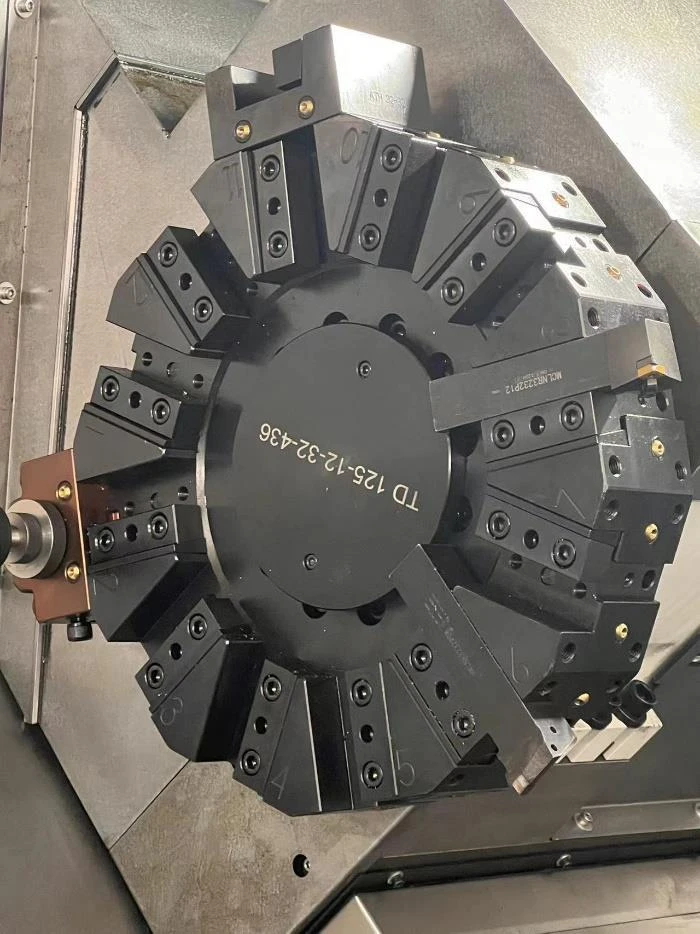

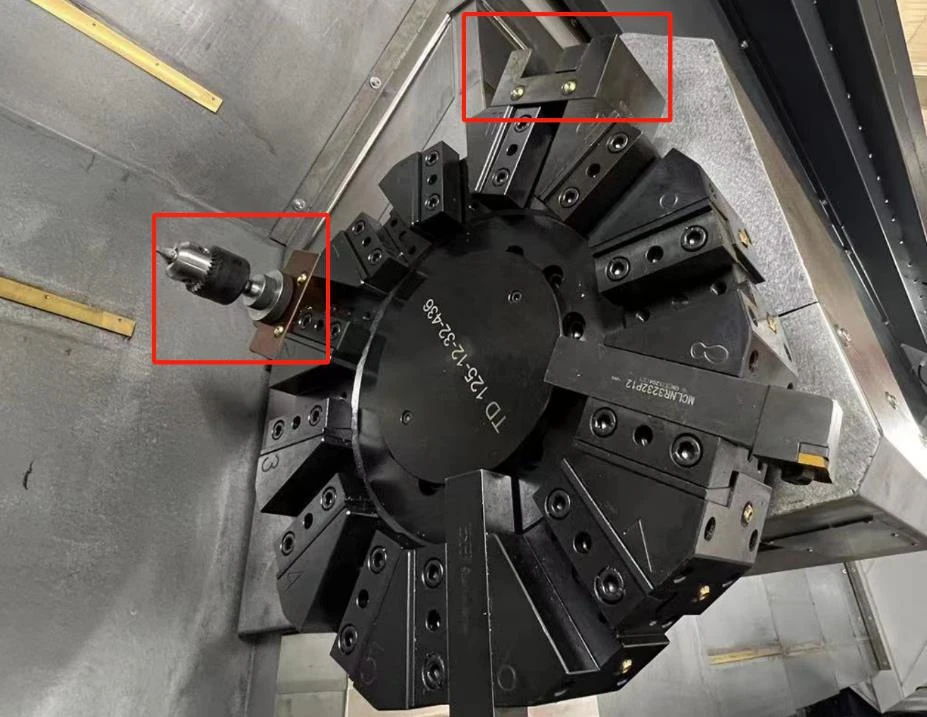

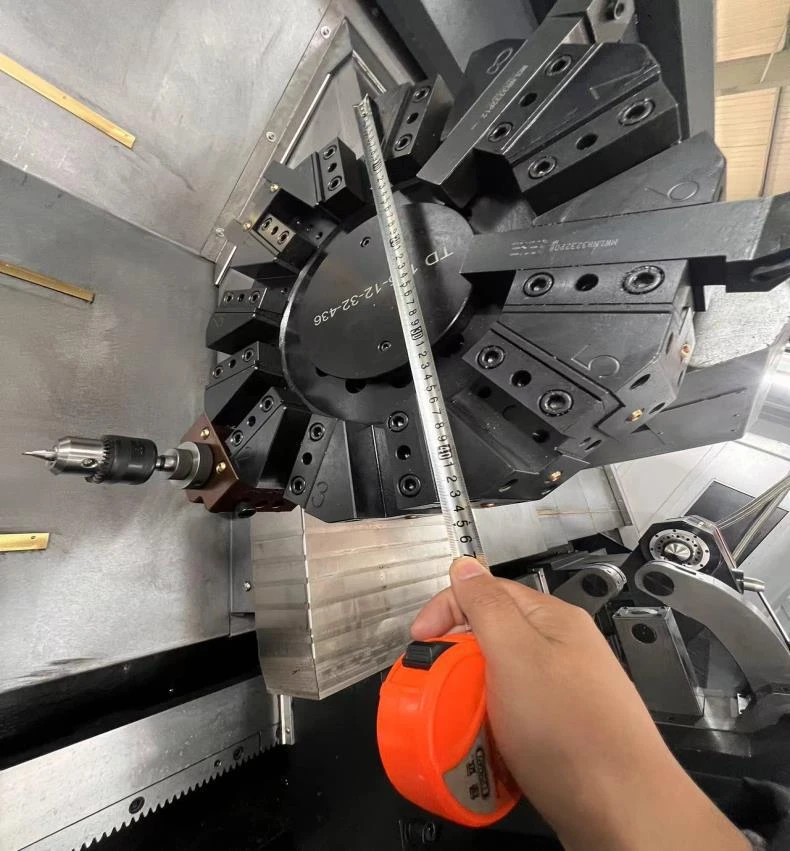

• Статическая револьверная головка на 12 позиций в стандарте обеспечивает достаточный уровень жесткости и стабильности обработки для обеспечения и черновой и чистовой обработки. Скорость индексации между соседними позициями 0.35 сек. обеспечивает минимальное вспомогательное время на протяжении всей операции. Предоставляется стартовый комплект оснастки — 4 статичных блоков для расточки (Ø40мм),  и 2 блока наружной обработки для резцов (сечением 32 мм).

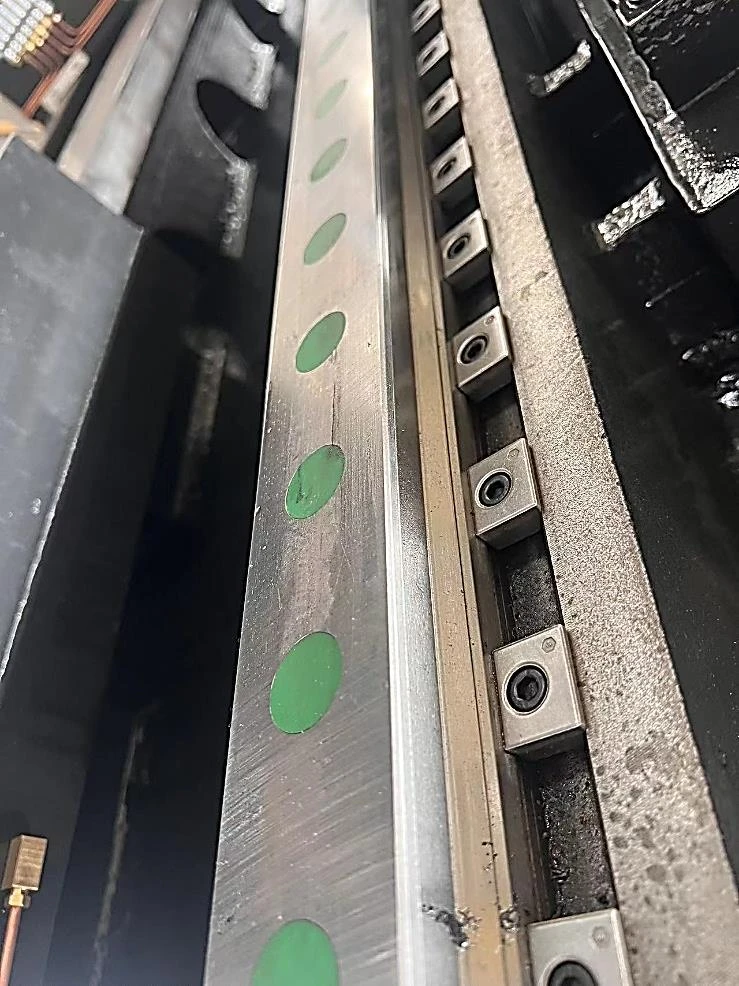

• Направляющие качения для перемещения суппорта в продольном и поперечном направлении отличаются низким коэффициентом трения между подвижными частями, обеспечивают высокую точность позиционирования ±0.008 мм и повторяемость позиционирования ±0.004 мм на высоких скоростях перемещения. Для компенсации погрешностей используют оптические линейки для осей Х, A и Z (поставляется опционально).

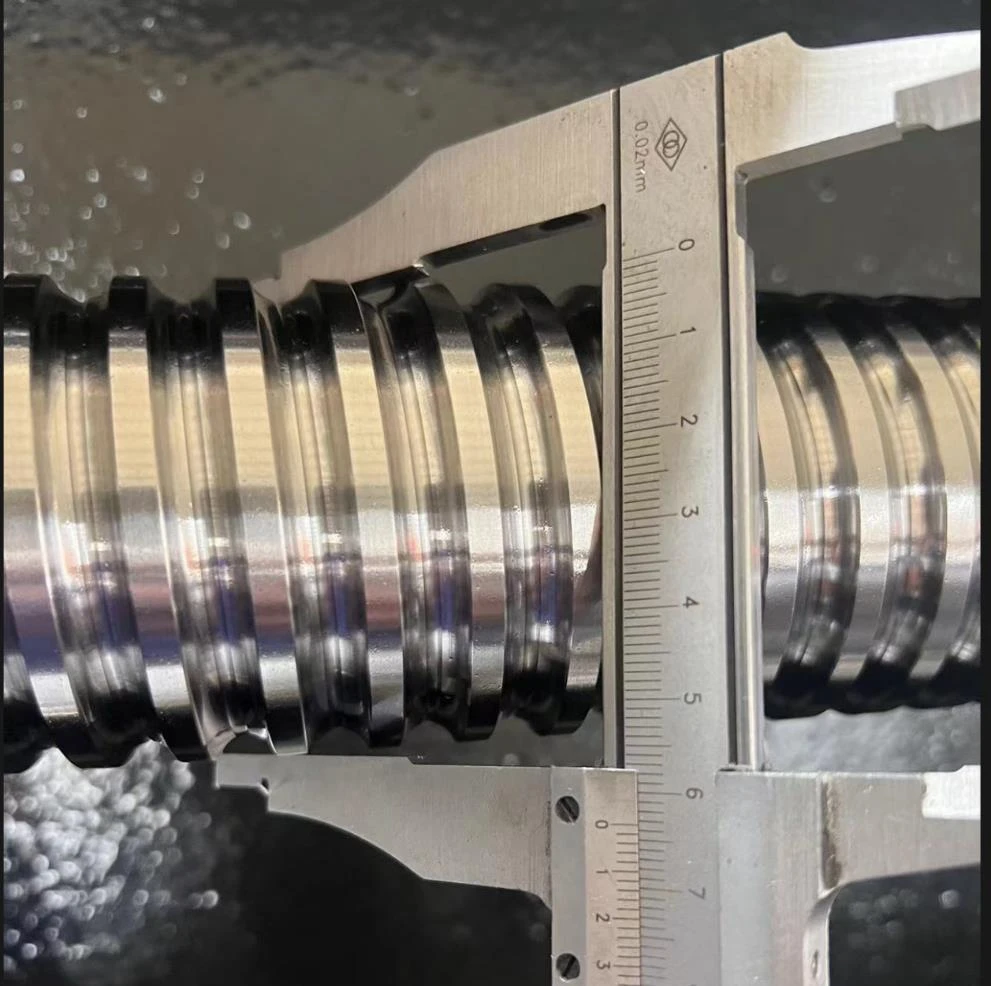

• Шарико-винтовая передача высокой жесткости с преднатягом для перемещения рабочих органов обеспечивает плавность и точность хода. Достигается стабильно высокое качество обработки деталей, исключено возникновение осевых и радиальных люфтов.

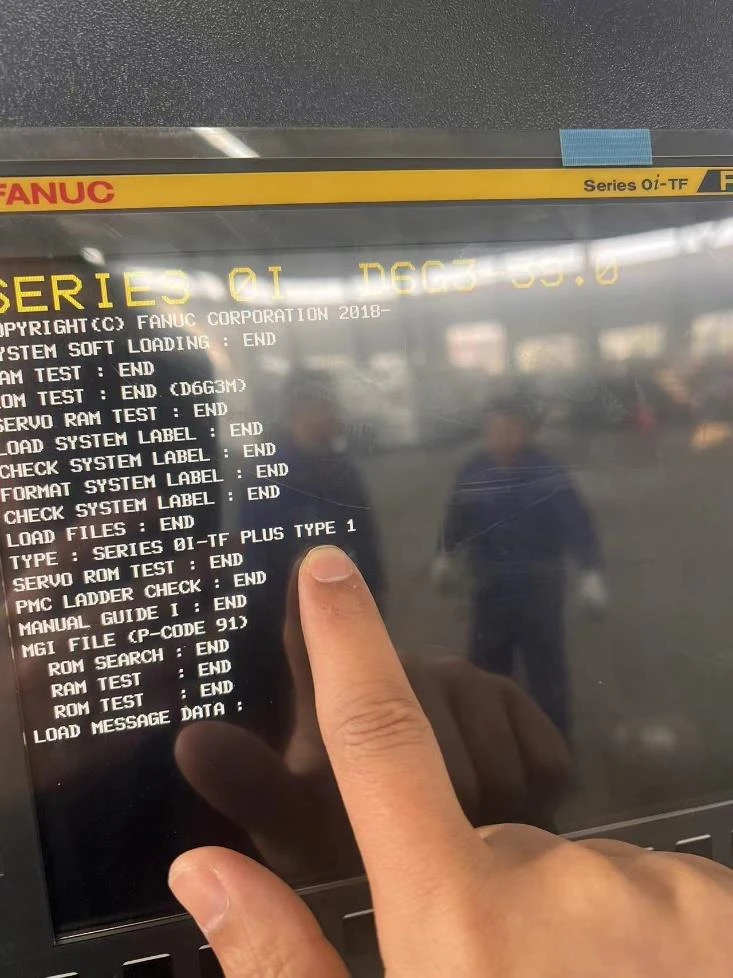

• ЧПУ Fanuc 0i-ТF PLUS  снабжен оптоволоконной системой передачи данных между ЧПУ и приводами. Это минимизирует время цикла обратной связи по скорости, положению и току и обеспечивает высокую точность, плавность подач и синхронизацию осей станка. Для управляющих программ объем внутренней памяти увеличен до 2МБ. Возможно опциональное дооснащение различными опциями.

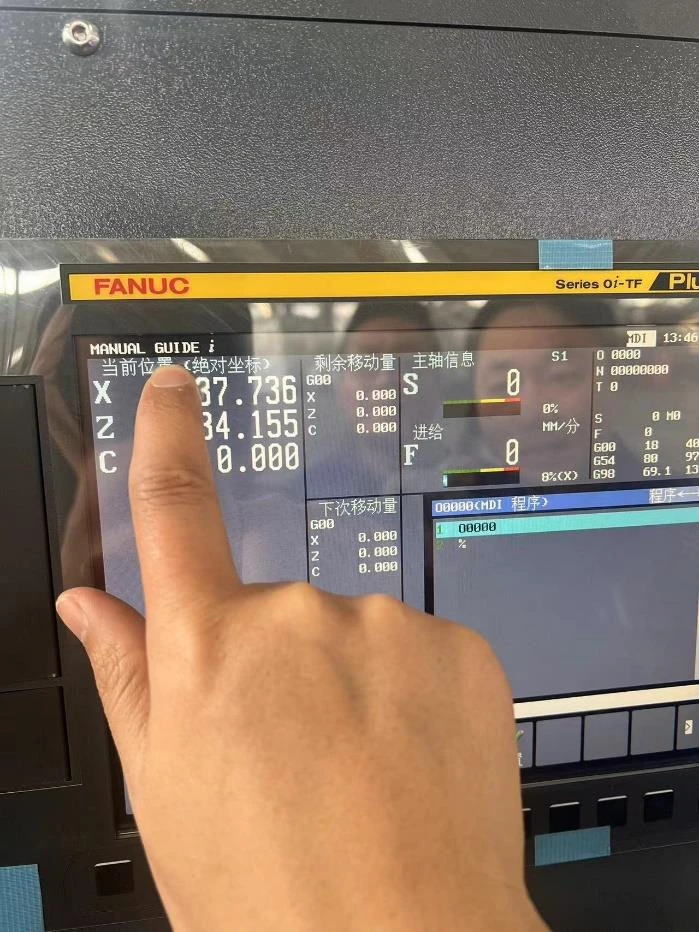

• Станок оснащен функцией упрощенного программирования прямо на стойке ЧПУ станка — MANUAL GUIDE i (опция). Система расширяет возможности операторов, наладчиков — быстро и легко создавать УП не дожидаясь программиста, отработать новую программу на наличие несоответствий или ошибок.

Стандартная комплектация:

• Cистема ЧПУ Fanuc 0i-TF Plus
• Функция ЧПУ: М30 – автоматическое отключение

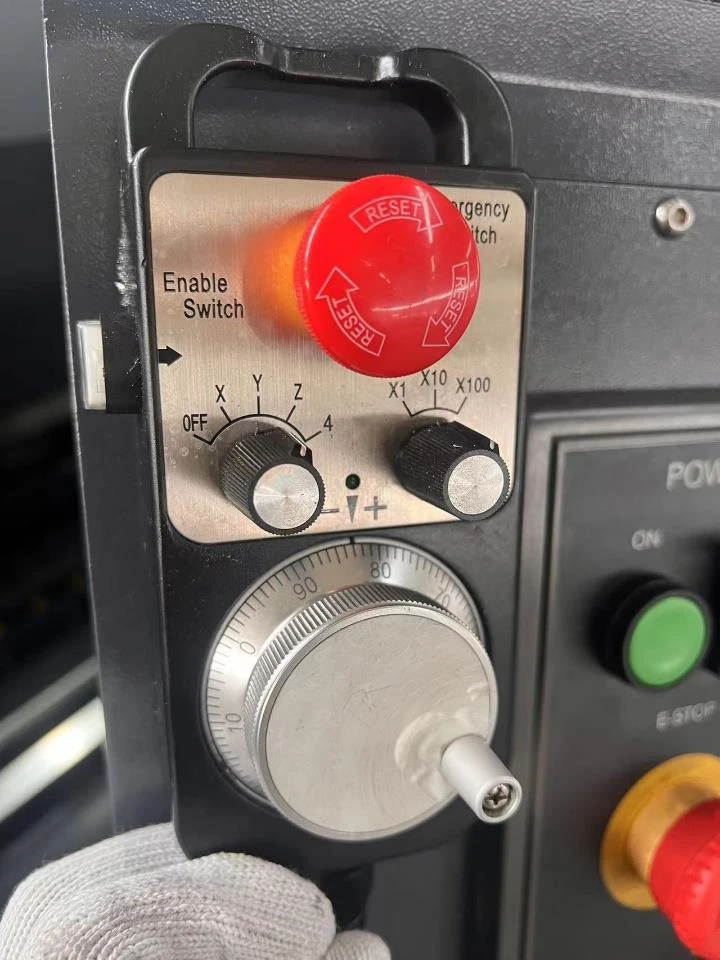

• Пульт управления переносной с маховичком, включая кнопку аварийного отключения

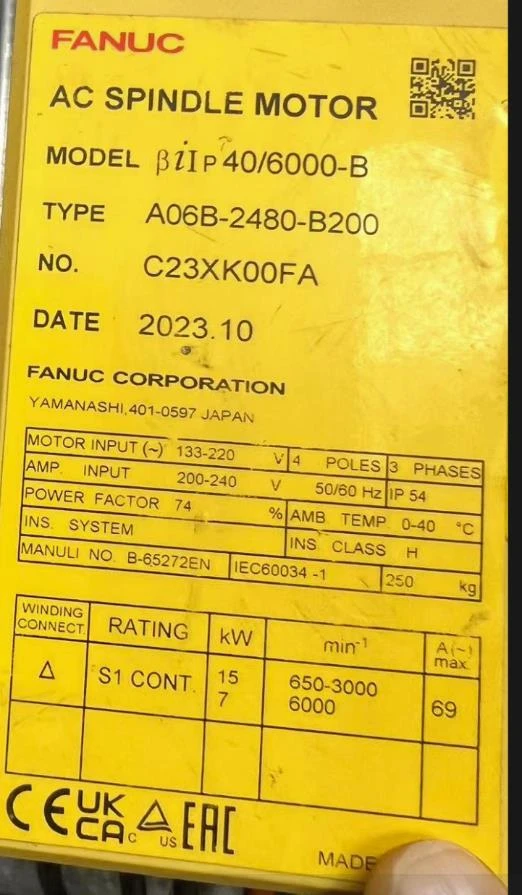

• Главный двигатель мощностью 15 / 18.5 кВт
• Контр шпиндель мощностью 7.5 / 11 кВт
• Тип привода шпинделей: ременный

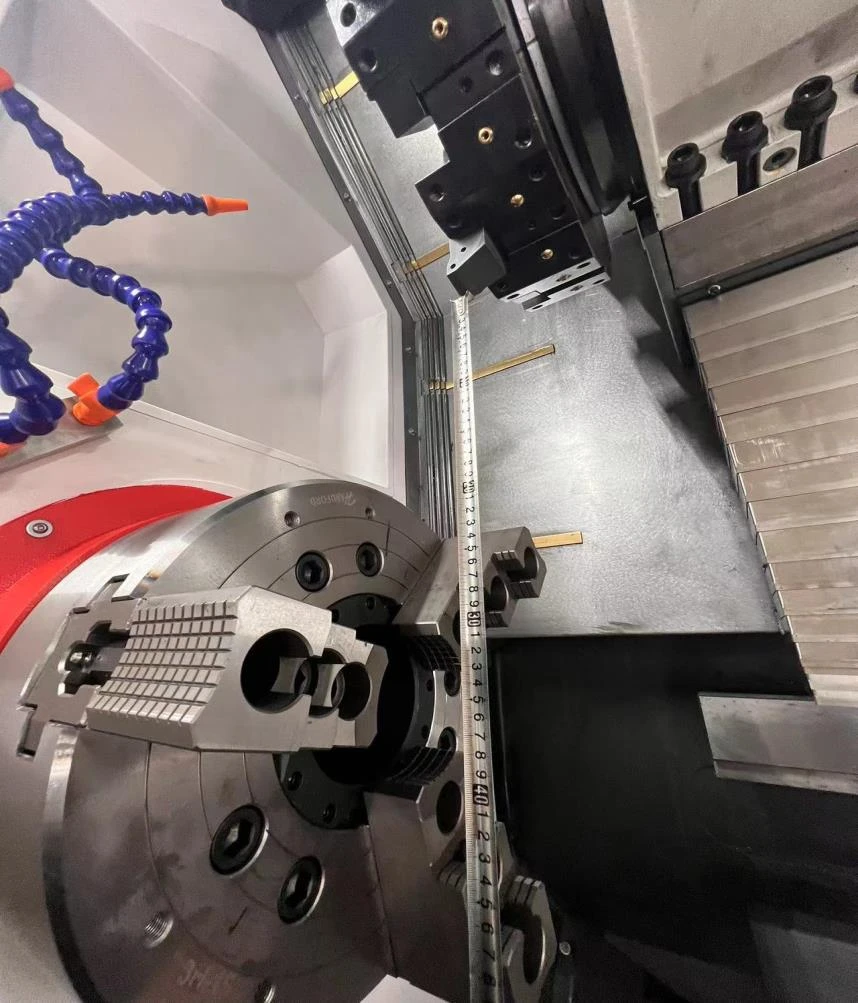

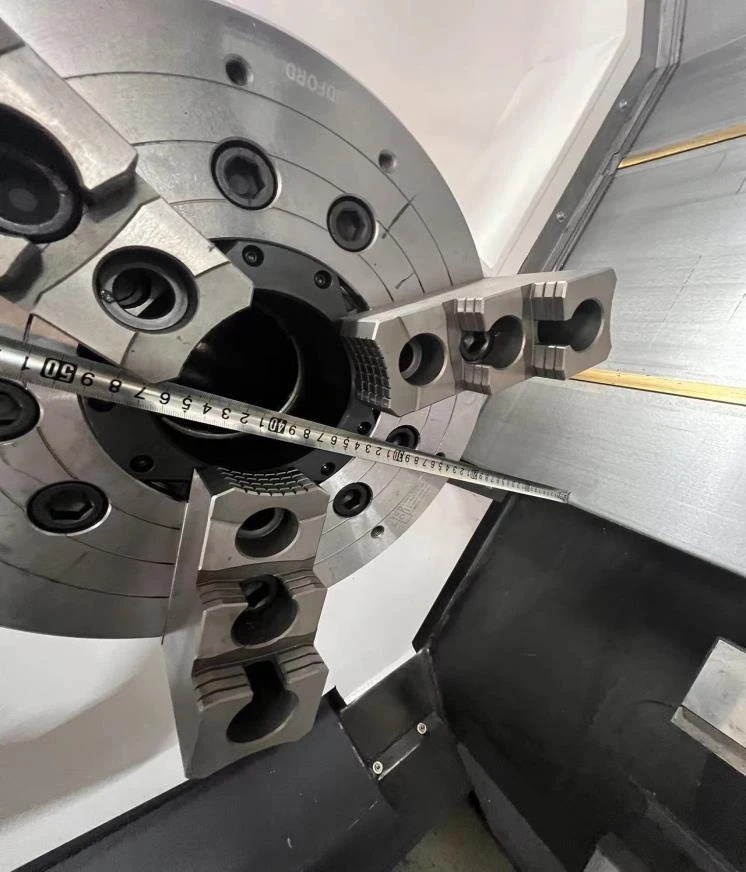

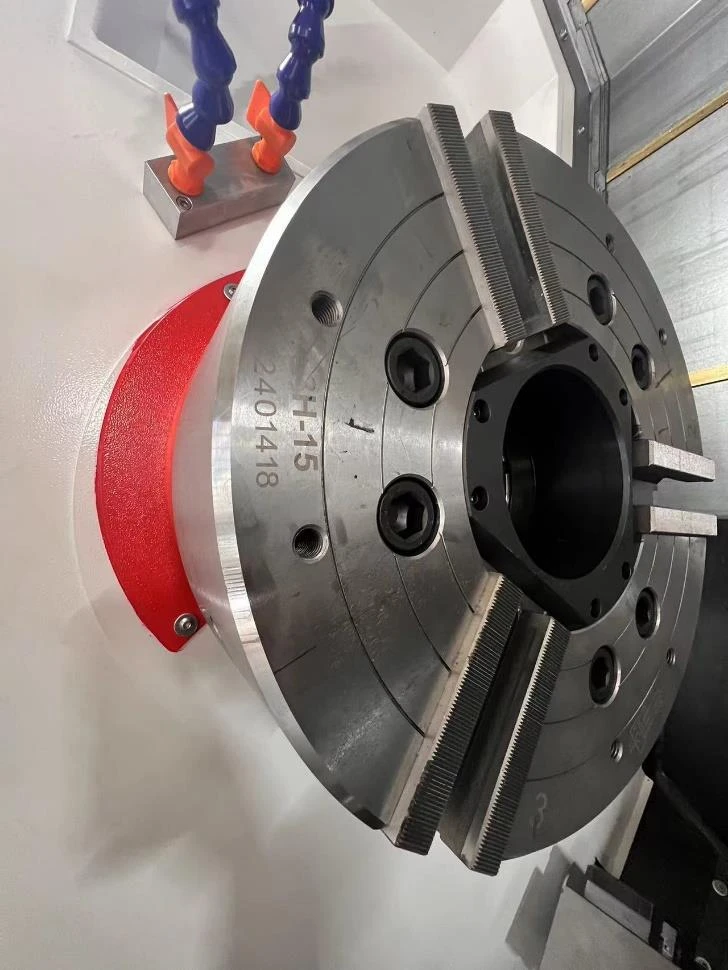

• Патрон главного шпинделя: 3-кулачковый гидравлический полый, диаметр ø380мм (10”)
• Патрон контр шпинделя: 3-кулачковый гидравлический полый, диаметр ø210 мм (6”)
• 1 к-т твердых  и 1 к-т мягких кулачков для обоих патронов
• Датчик положения гидроцилиндра

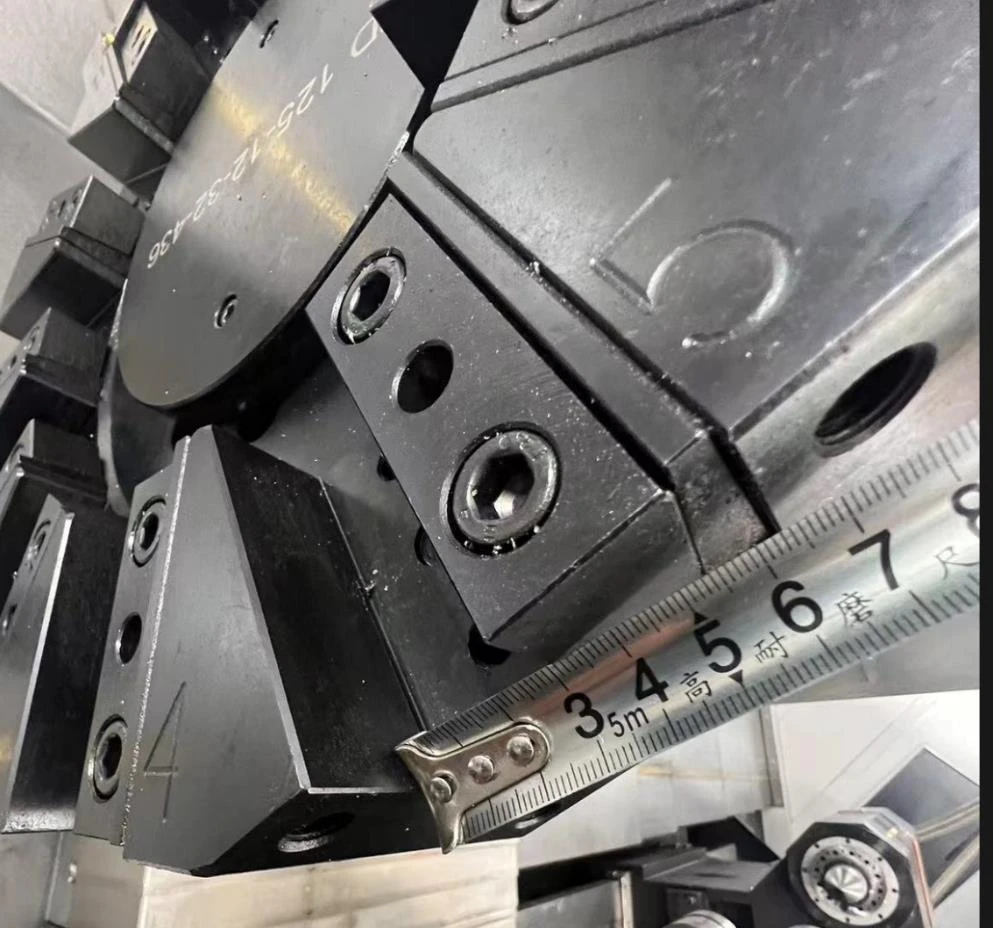

• Статическая револьверная головка на 12 позиций

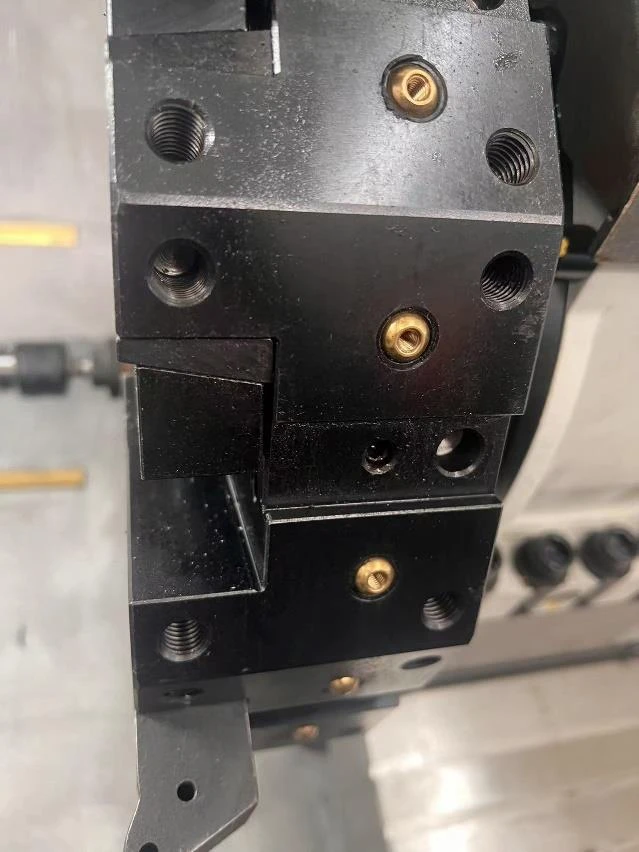

• Стартовый набор инструментальной оснастки для головки
• Угловой (радиальный) приводной блок – 2 шт.
• Расточной блок Ø40 – 3 шт.
• Блок для наружного точения,32*32 – 4 шт.
• Блок для торцевой обработки, 25*25 – 2 шт.
• Система подачи СОЖ через револьверную головку

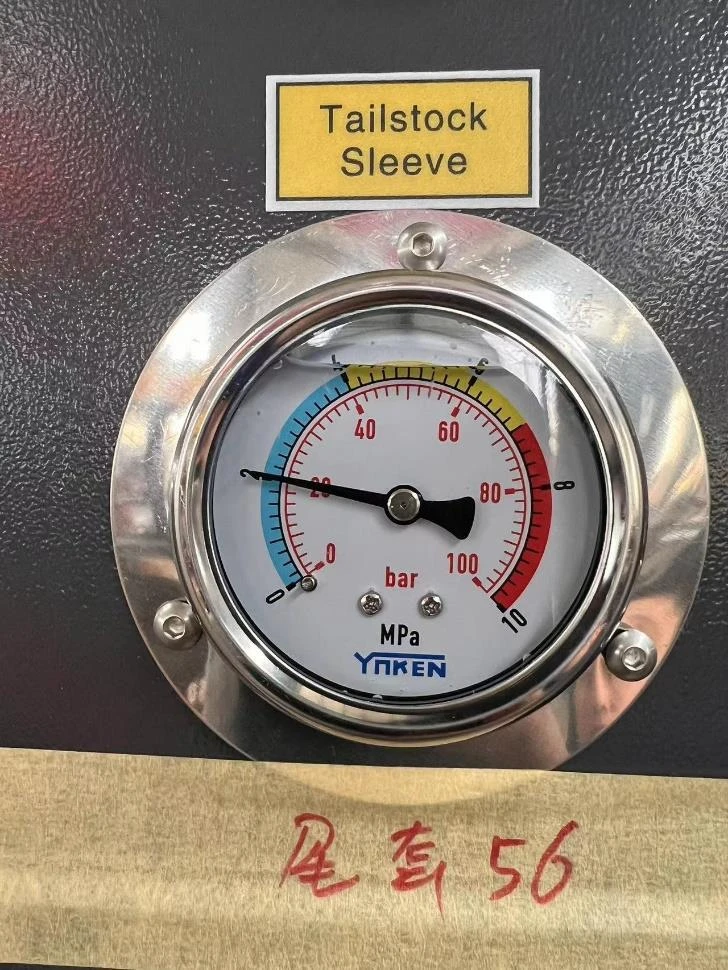

• Задняя бабка с гидравлической пинолью Морзе №5 включая задний центр, прижим задней бабки к направляющим механический
• ШВП по осям с преднатягом

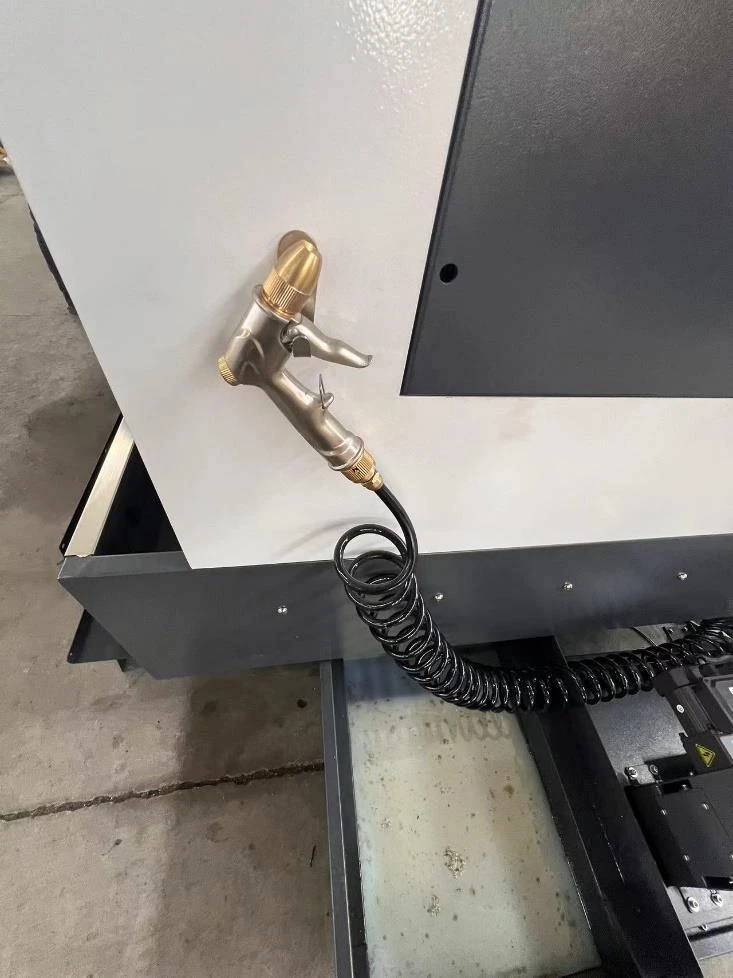

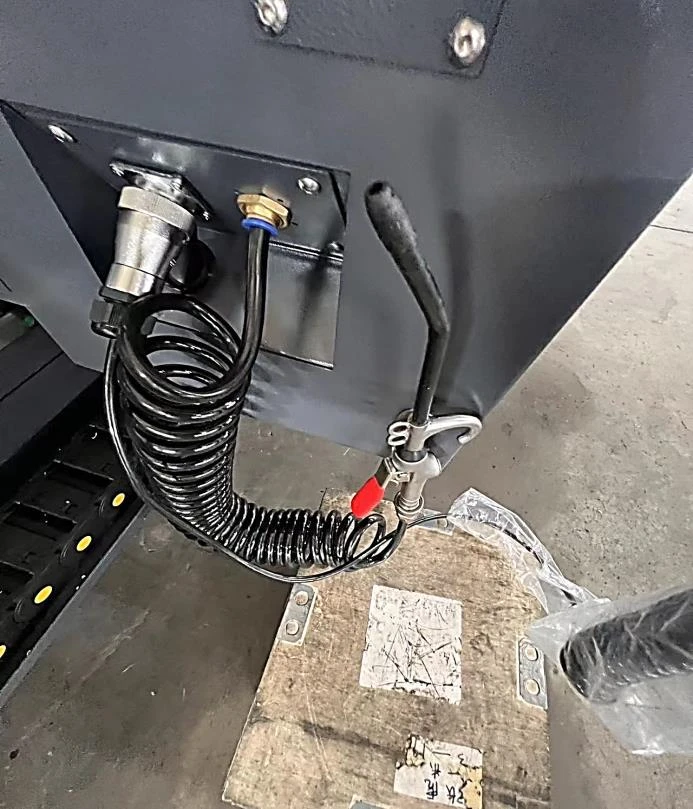

• Пистолет для подачи сжатого воздуха
• Пистолет для подачи СОЖ
• Кожух станка полностью закрытый
• Блокировка дверей
• Педаль для зажима / разжима кулачков и выдвижения пиноли
• Освещение рабочей зоны

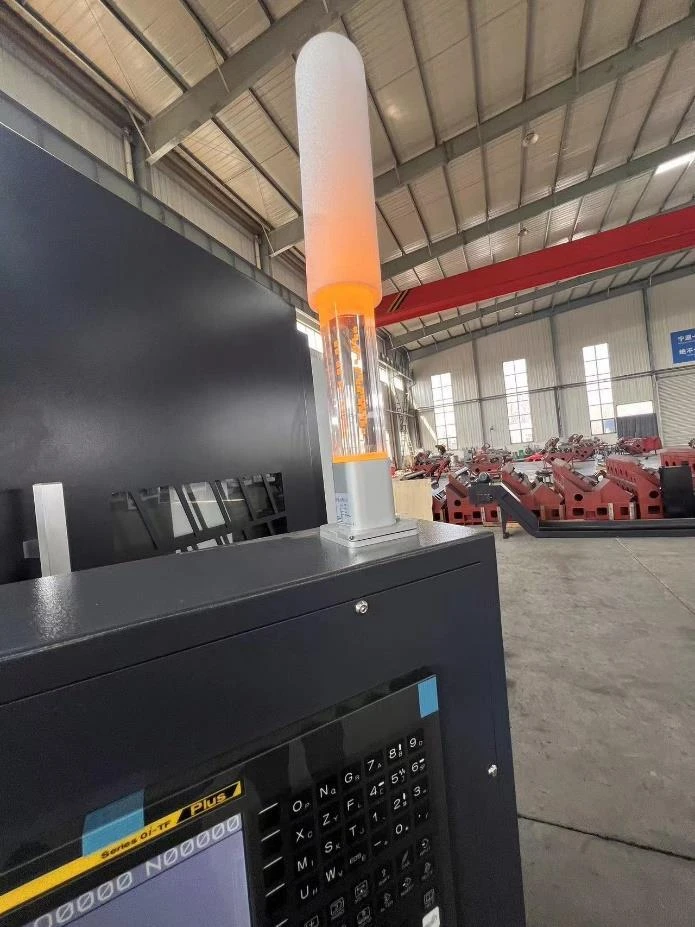

• Индикация состояния станка

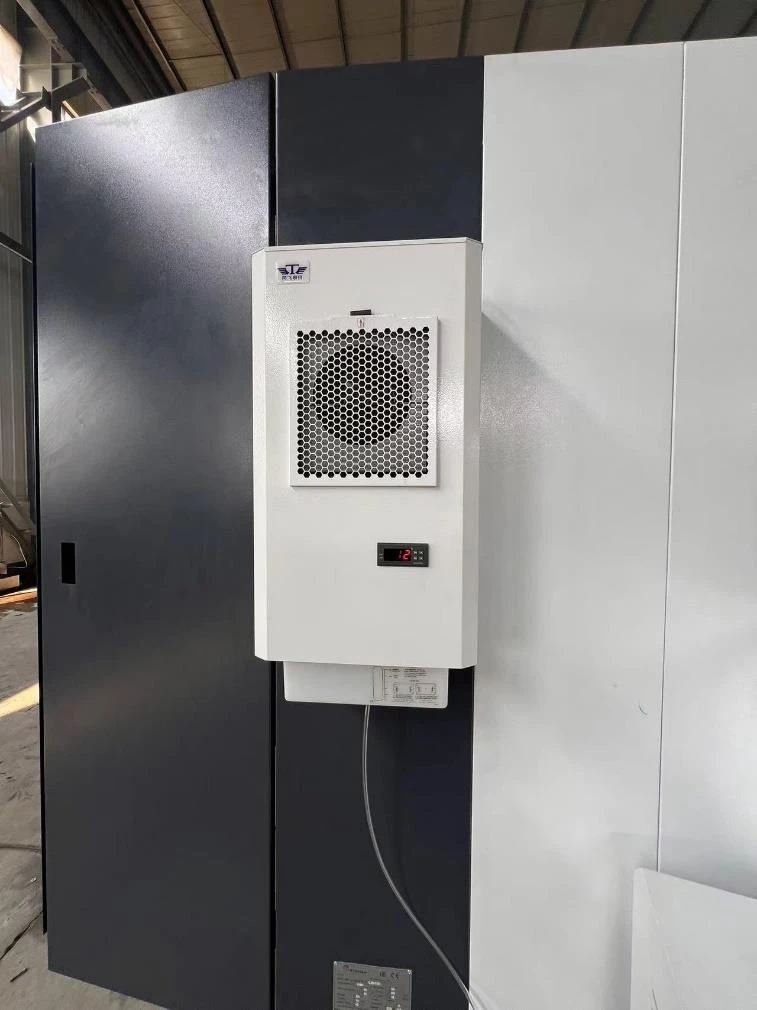

• Система охлаждения электрошкафа: кондиционер

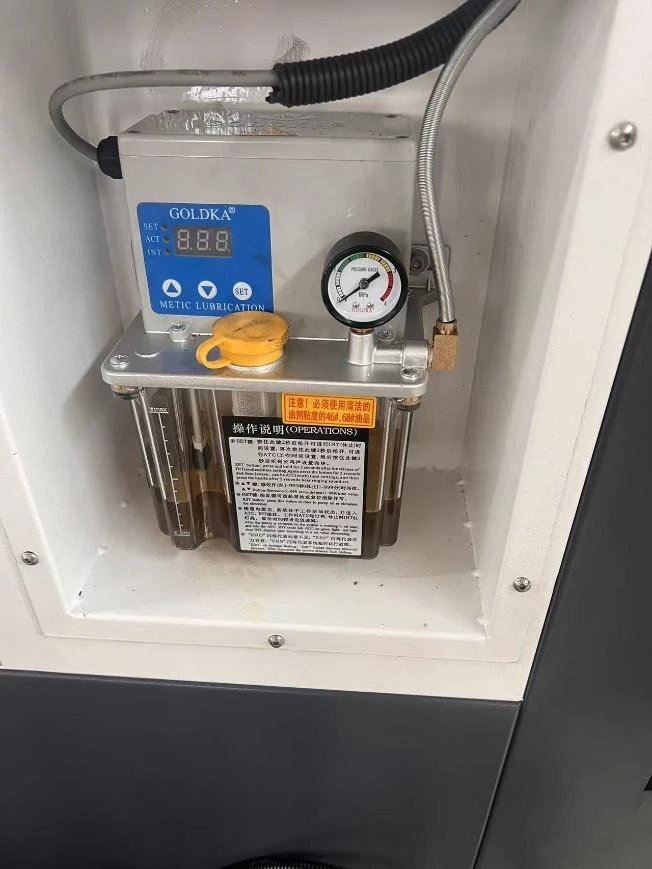

• Система смазки автоматическая централизованная
• Гидравлическая станция

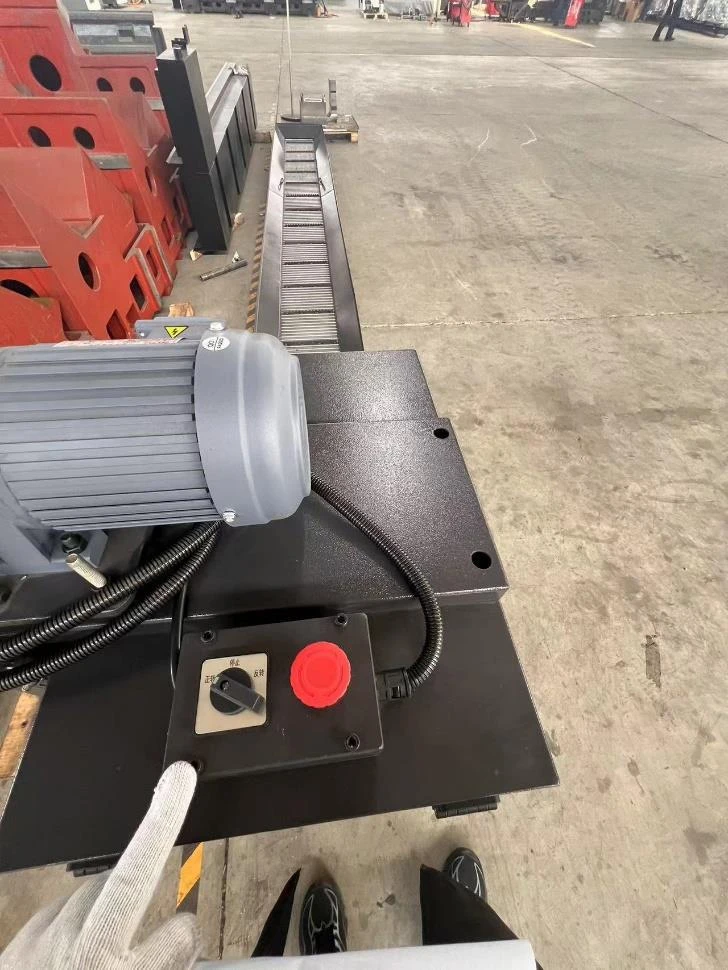

• Автоматический конвейер для удаления стружки, ленточного типа, включая кнопку аварийного отключения

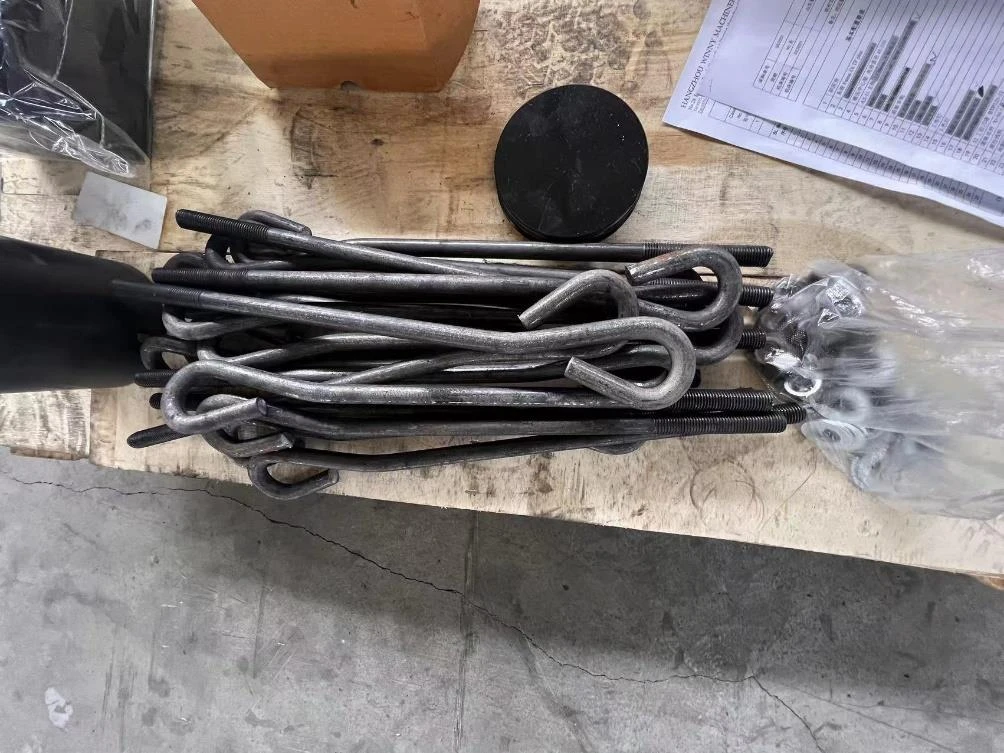

• Комплект выравнивающих опор

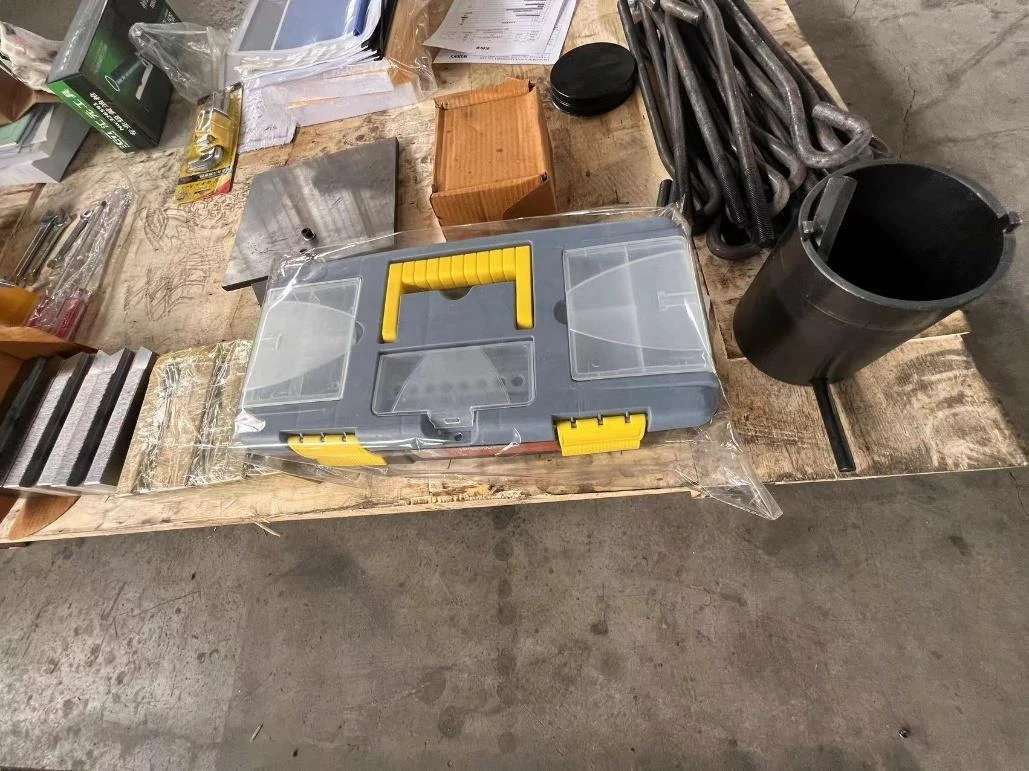

• Комплект инструмента для наладки и обслуживания станка

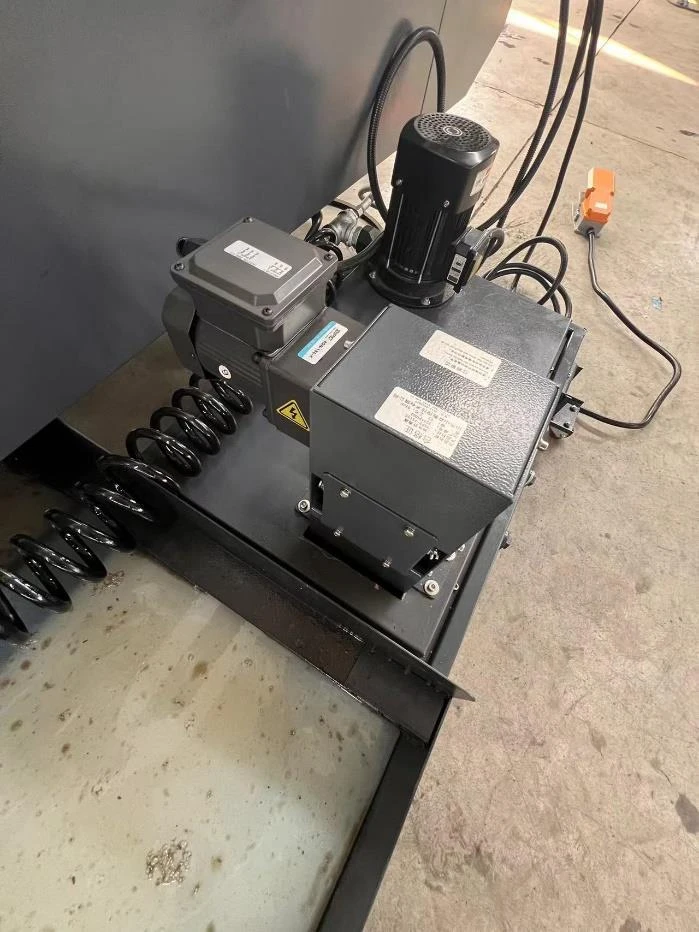

• Маслоотделитель
• Комплект технической документации

Дополнительная комплектация:

• Функция ЧПУ Fanuc: Helical interpolation (Спиральная/винтовая интерполяция)
• Функция ЧПУ: диалоговое программирование Manual Guide I
• Задняя бабка, конус Морзе №5, база программируемая (с сервоприводом)
• Патрон главного шпинделя: 3-кулачковый гидравлический полый, диаметр ø254 мм (10”)
• Система подачи СОЖ через револьверную головку 20 бар

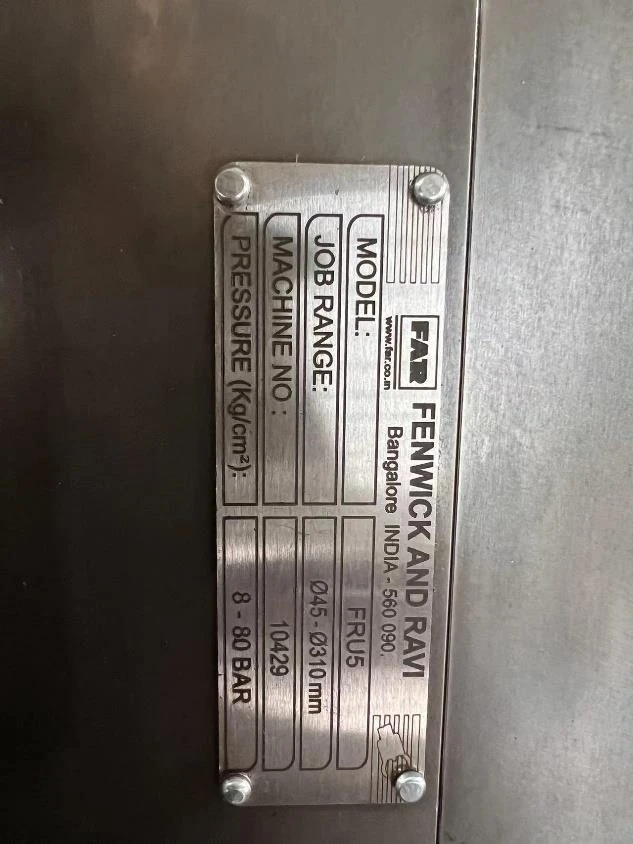

• Люнет гидравлический неподвижный, Ø50-200 мм
• Автомат подачи прутка, макс диаметр прутка 65 мм, макс. длина прутка 1500 мм
• Система измерения инструмента откидная, моторизованная HPMA (Renishaw)
• Система измерения инструмента ручная, съемная HPRA (Renishaw)
• Система измерения инструмента откидная, механическая HPPA (Renishaw)
• Улавливатель для деталей
• Комплект масел и СОЖ для заправки станка
