Токарный обрабатывающий центр с ЧПУ HL256-Y500, Stanza, Китай

Преимущества и выгоды:

• Массивная станина весом 5000 кг с рёбрами жёсткости, прошедшая FEM-анализ, обеспечивает стабильность, точность и защиту от вибраций при любых режимах работы.
• Направляющие качения с низким коэффициентом трения дают точность позиционирования до 0,006 мм и повторяемость до 0,004 мм; для ещё большей точности возможна установка оптических линеек по осям X и Z.
• Ось Y с ходом до 100 мм выполнена на отдельной ШВП ортогонального типа, что исключает «виртуальное» движение и мёртвые зоны, повышая точность и повторяемость.
• Направляющие скольжения по оси Y эффективно гасят вибрации и обеспечивают максимальную жёсткость при фрезерных операциях.
• ШВП с преднатягом обеспечивает плавность и отсутствие люфтов, гарантируя стабильное качество обработки.
• Программируемая задняя бабка МК5 с механическим прижимом и регулируемым усилием надёжно фиксирует длинномерные заготовки, выдвижение пиноли выполняется по М-команде.
• Приводная револьверная головка BMT55 с жёстким креплением инструментов (4 болта и шпоночные пазы) позволяет выполнять фрезерование и сверление с осью С. В комплекте — 7 статичных блоков для расточки и 4 приводных блока (угловой и осевой).

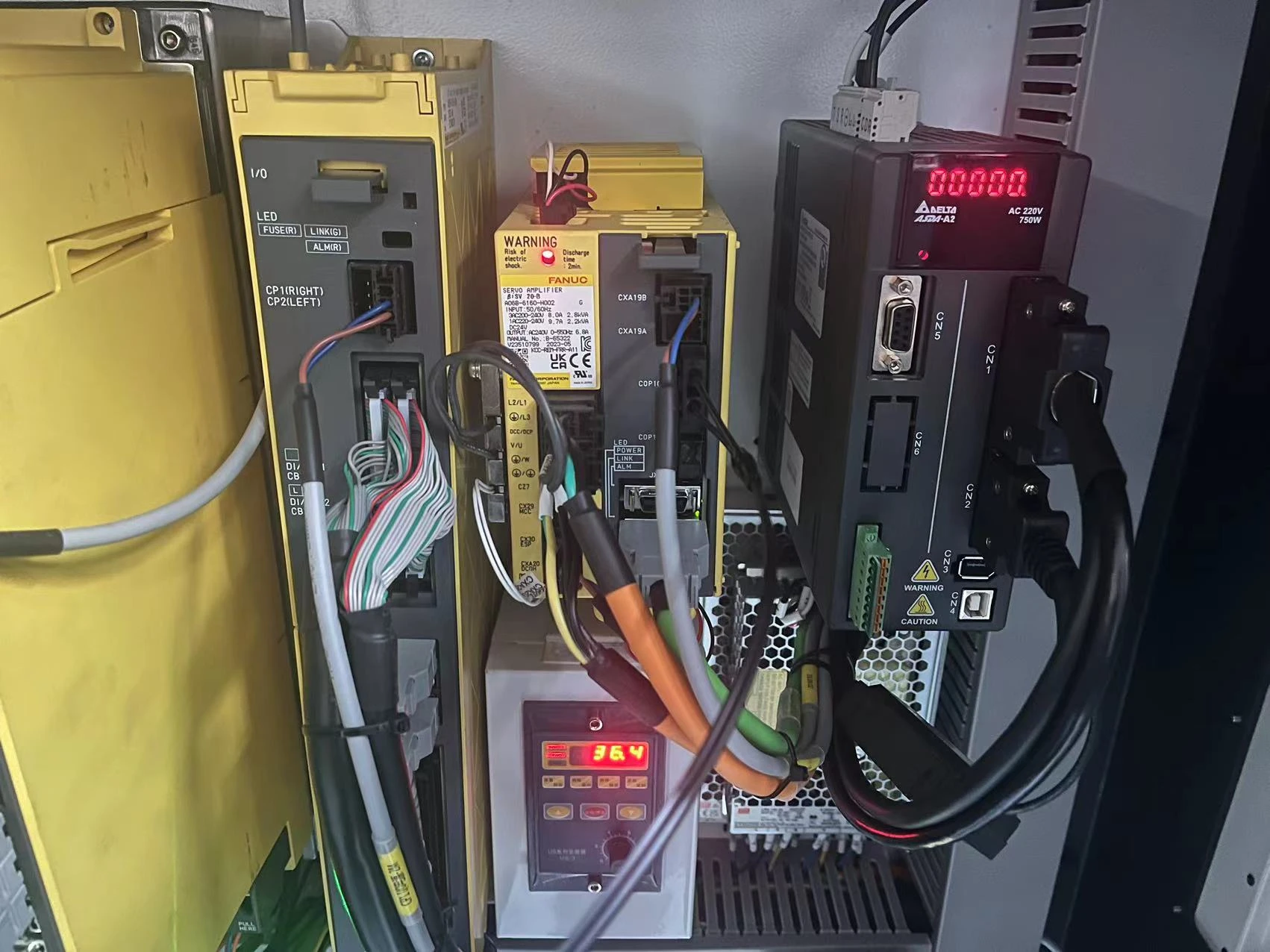

• Система ЧПУ Fanuc 0i-TF PLUS с оптоволоконной передачей данных сокращает задержки обратной связи и повышает точность. Внутренняя память увеличена до 2 МБ, возможна установка дополнительных опций.
• Опция MANUAL GUIDE i упрощает создание и проверку управляющих программ прямо на стойке ЧПУ без участия программиста.

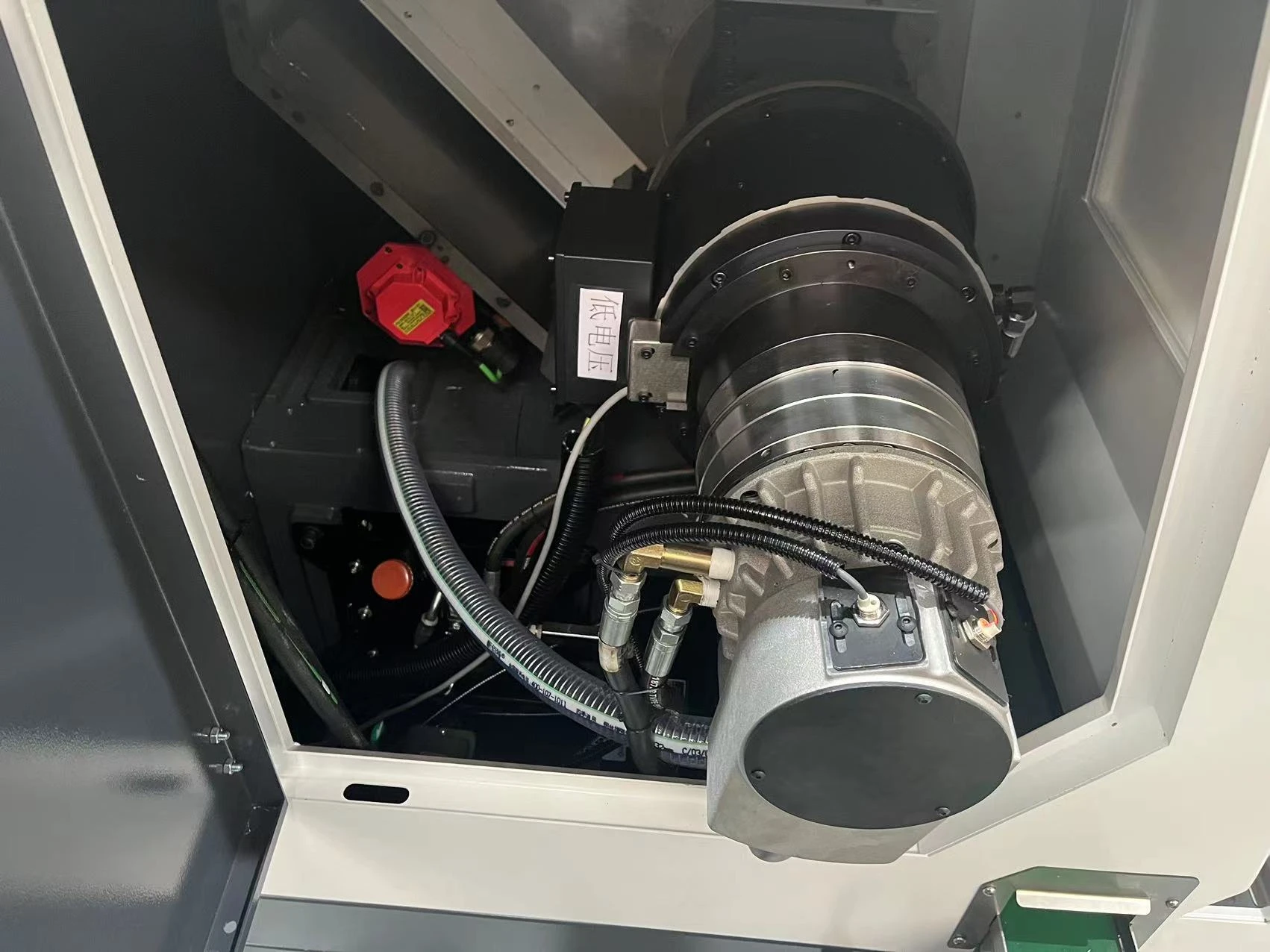

• Высокоскоростной встроенный мотор-шпиндель мощностью 16/22 кВт (отверстие Ø51 мм) развивает до 140 Нм крутящего момента, обеспечивая надёжную обработку конструкционных, закалённых и нержавеющих сталей при любых режимах.

Стандартная комплектация:

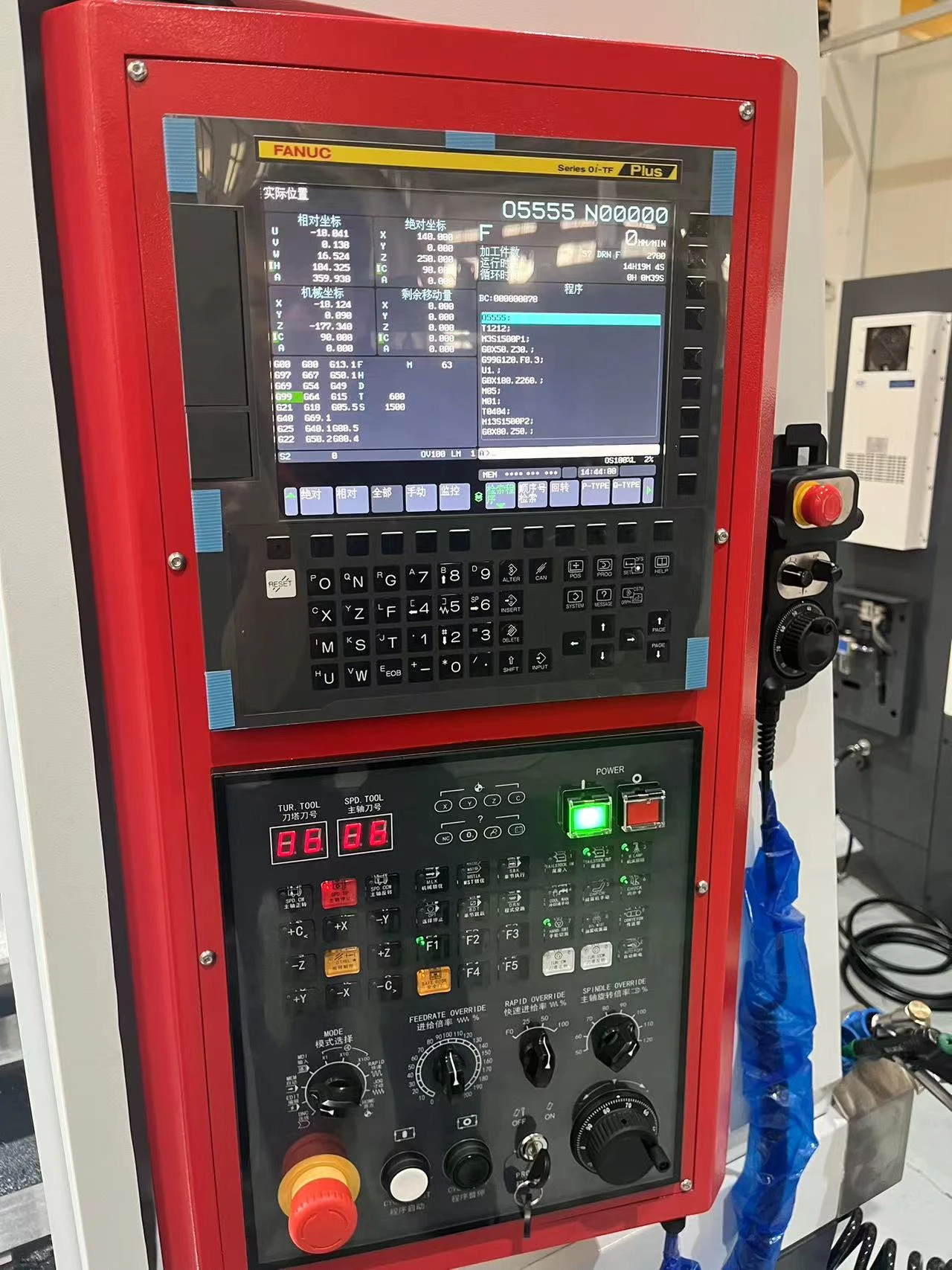

• Система ЧПУ Fanuc 0i-TF Plus (1) + 10,4″ LCD
• Функция ЧПУ Fanuc: Helical interpolation (Спиральная/винтовая интерполяция)
• Функция ЧПУ: диалоговое программирование Manual Guide I
• Функция ЧПУ: М30 – автоматическое отключение

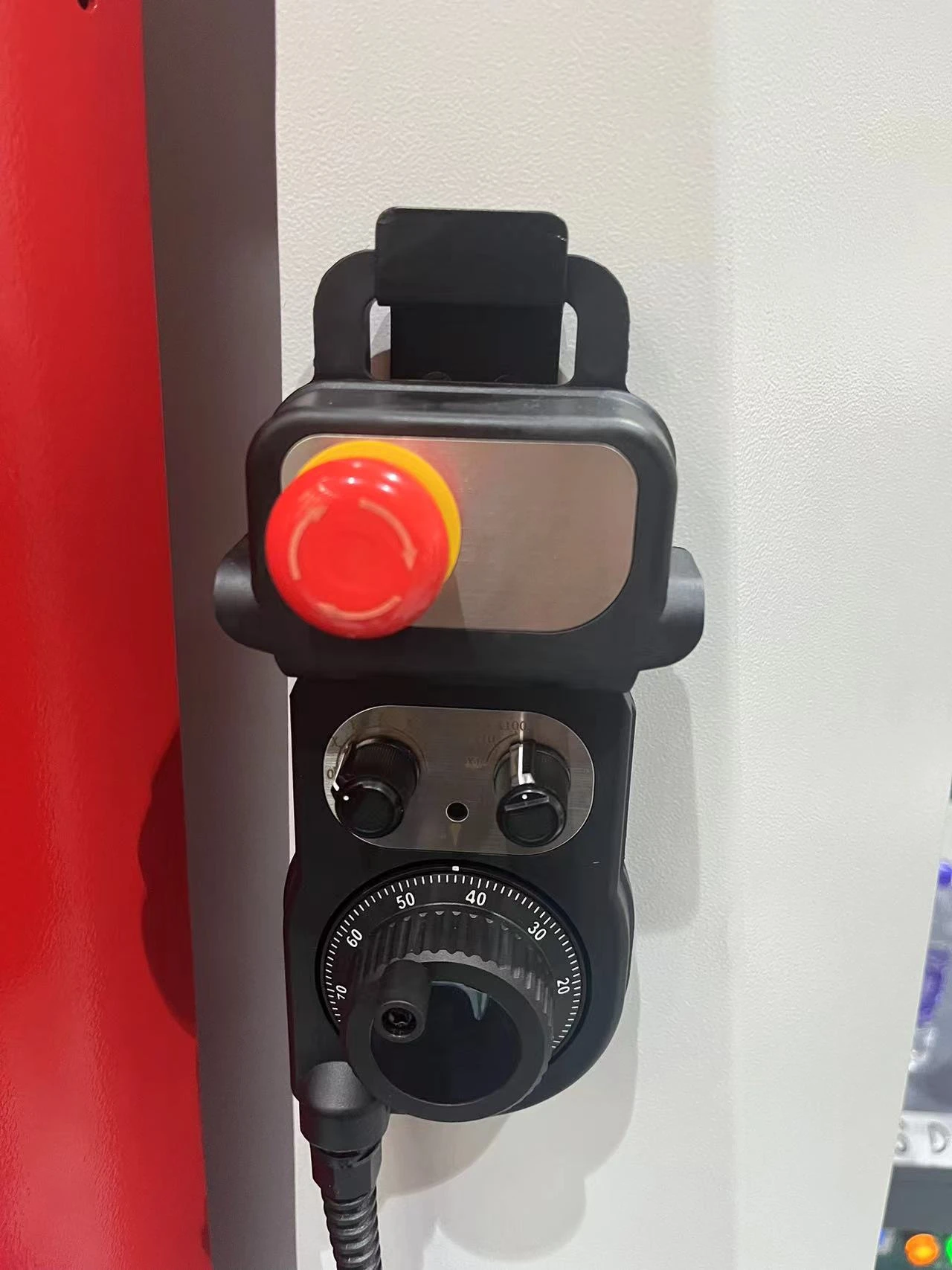

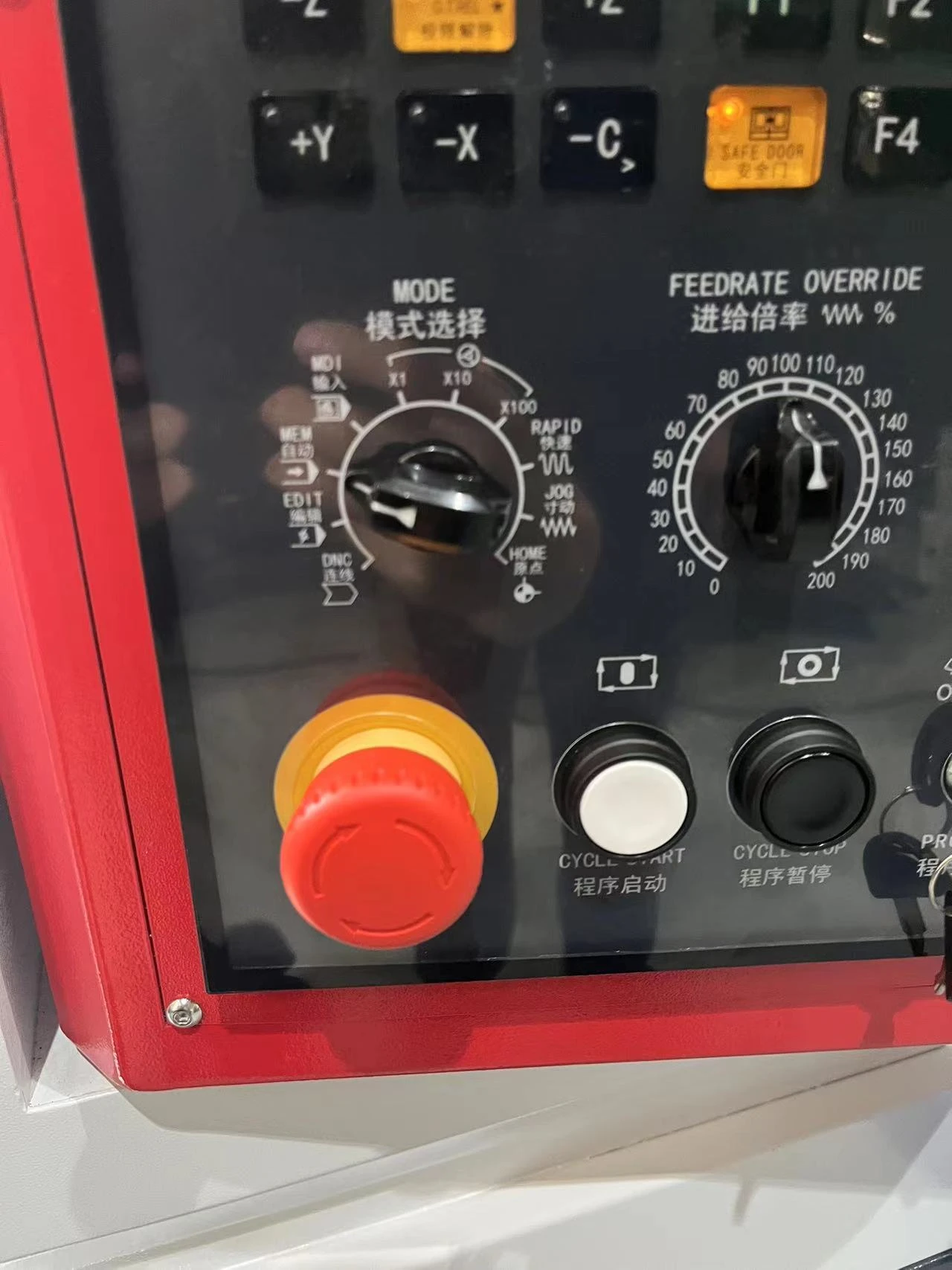

• Пульт управления переносной с маховичком, включая кнопку аварийного отключения
• Трансформатор
• Главный шпиндель со встроенным мотором мощностью 18,5/22 кВ

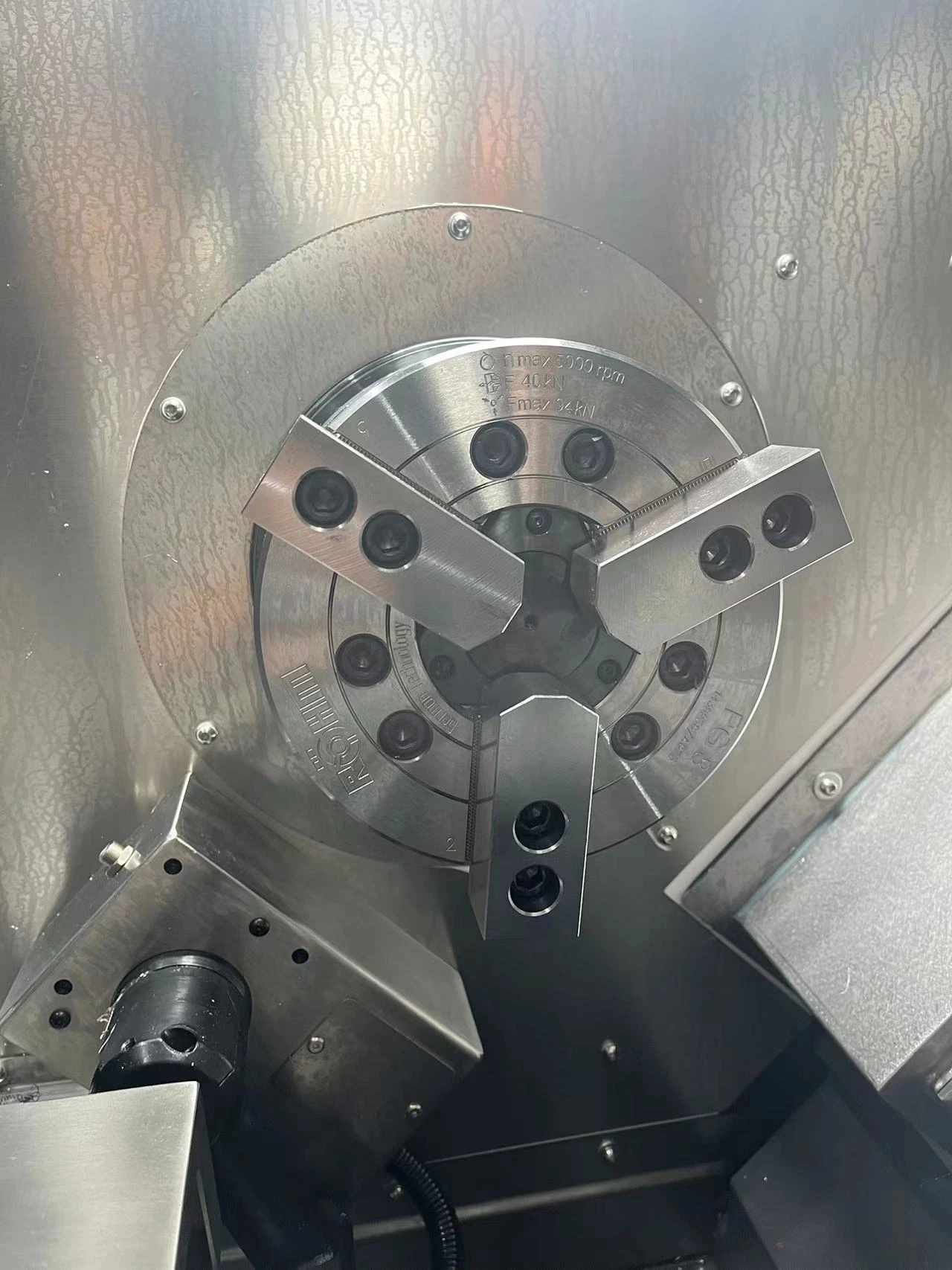

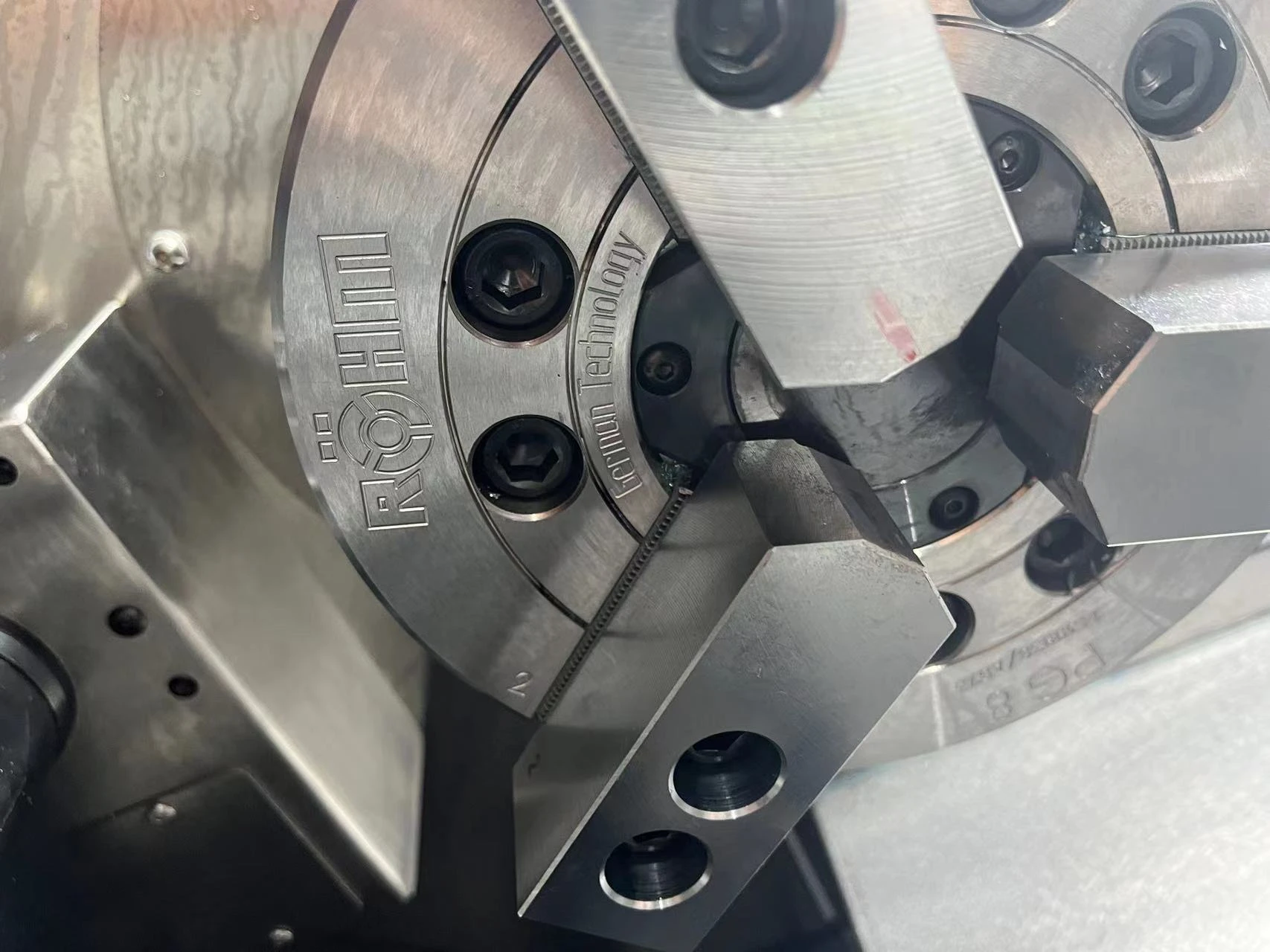

• Патрон главного шпинделя: 3-кулачковый гидравлический полый, диаметр ø254 мм (10”)
• 1 к-т твердых  и 1 к-т мягких кулачков стандарт

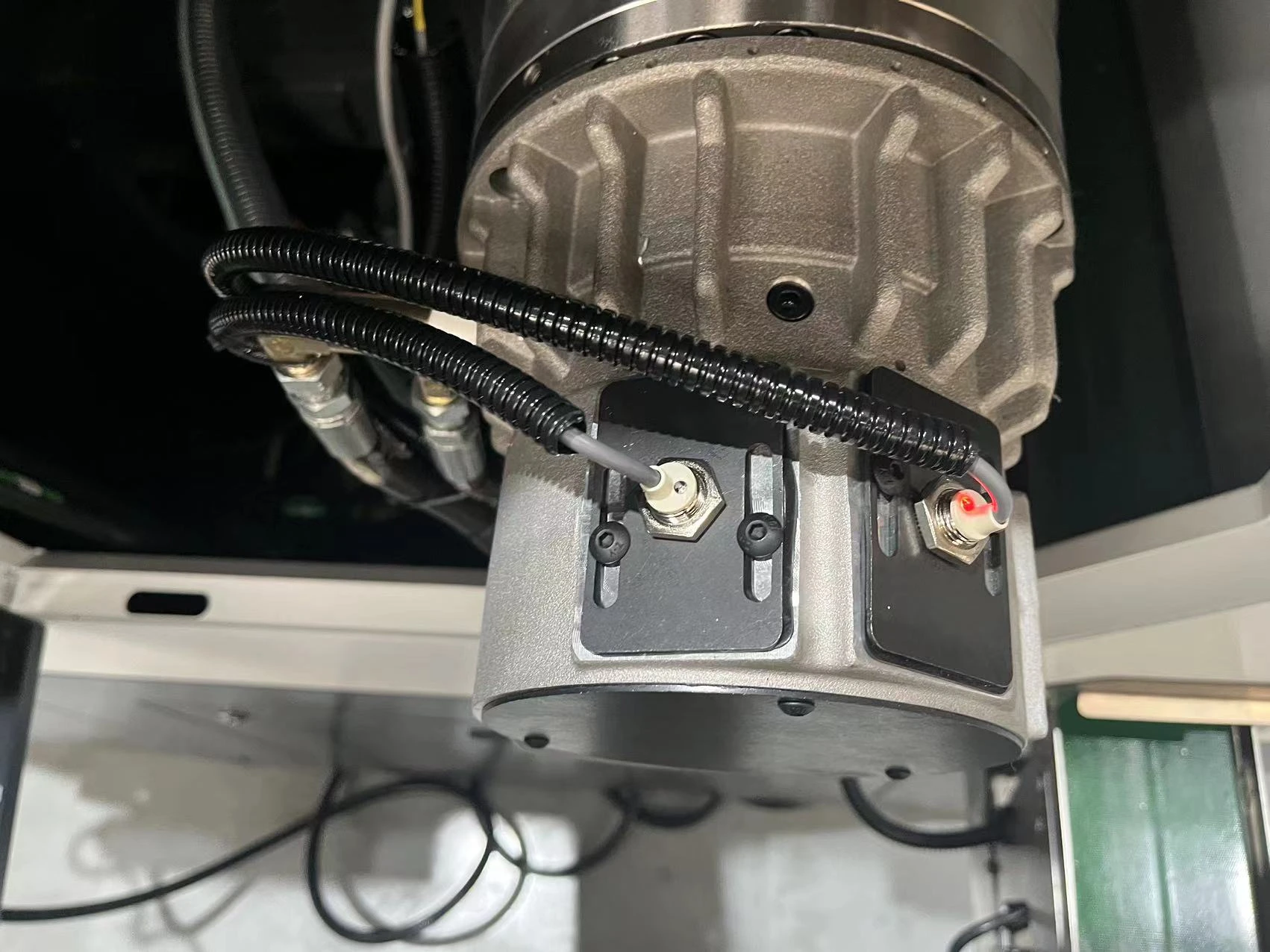

• Датчик положения гидроцилиндра
• Ось С (дискретность 0,001°)

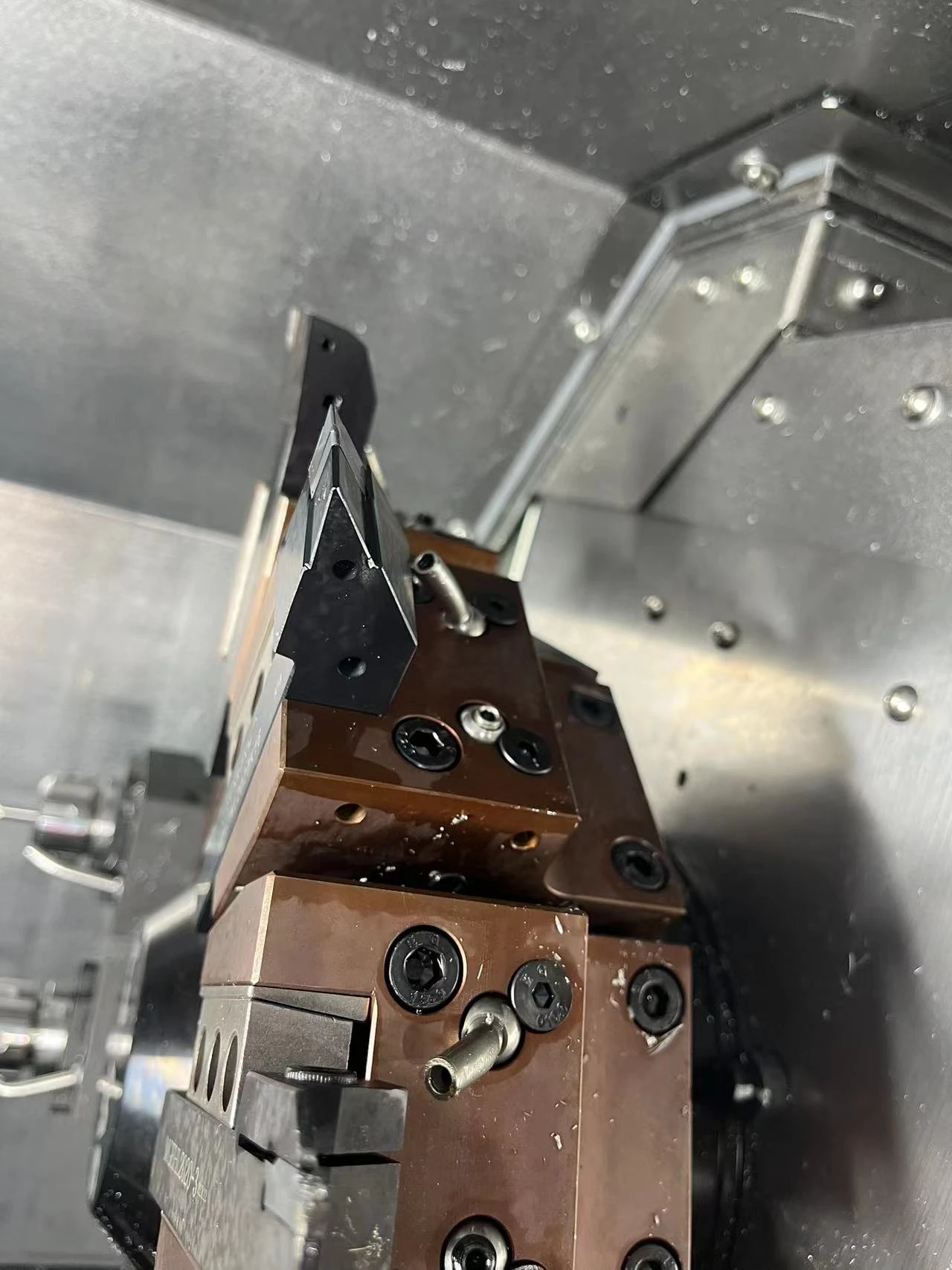

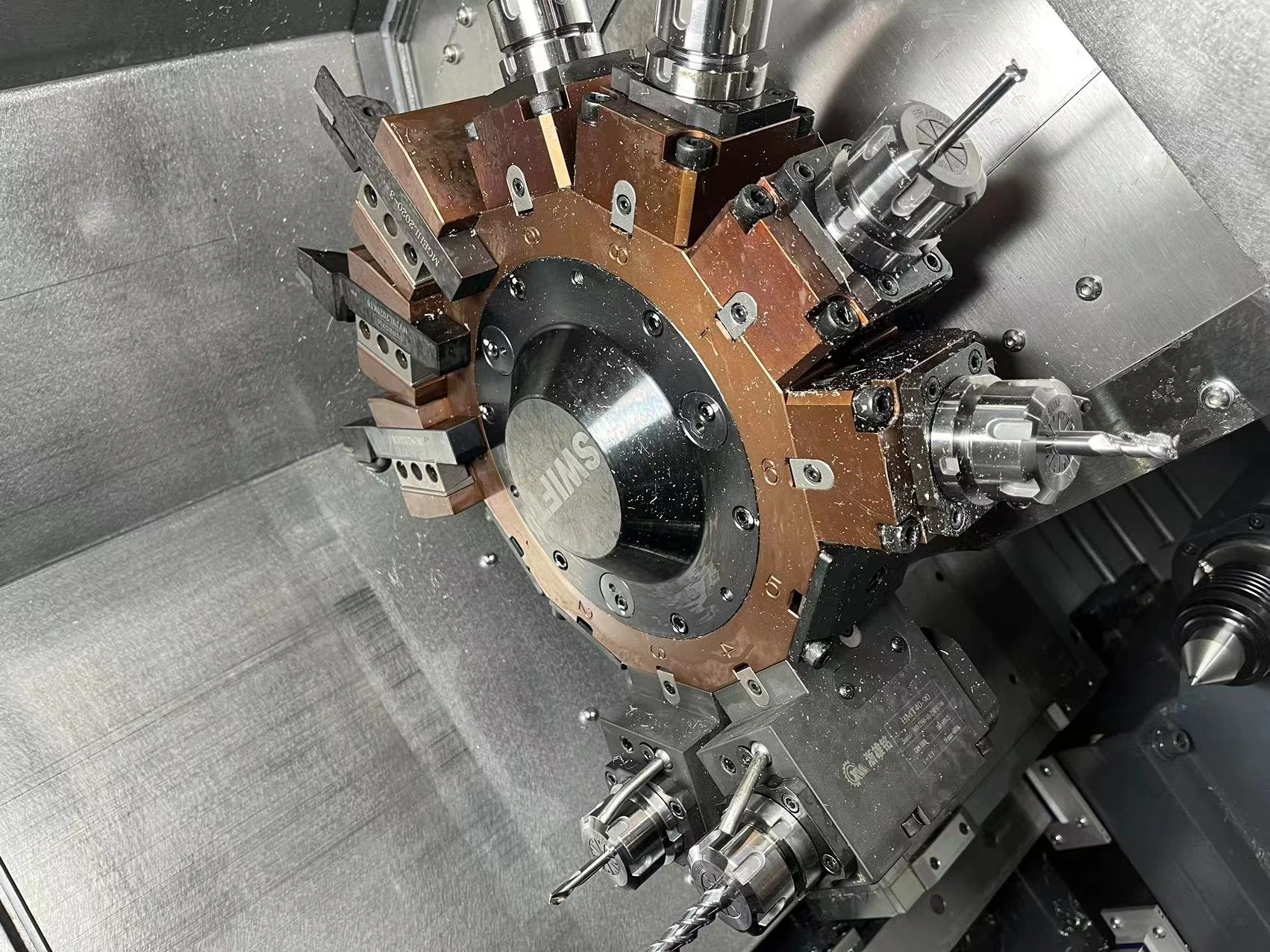

• Приводная револьверная головка на 12 позиций, BMT55, со встроенной осью Y
• Стартовый набор инструментальной оснастки для головки BMT55

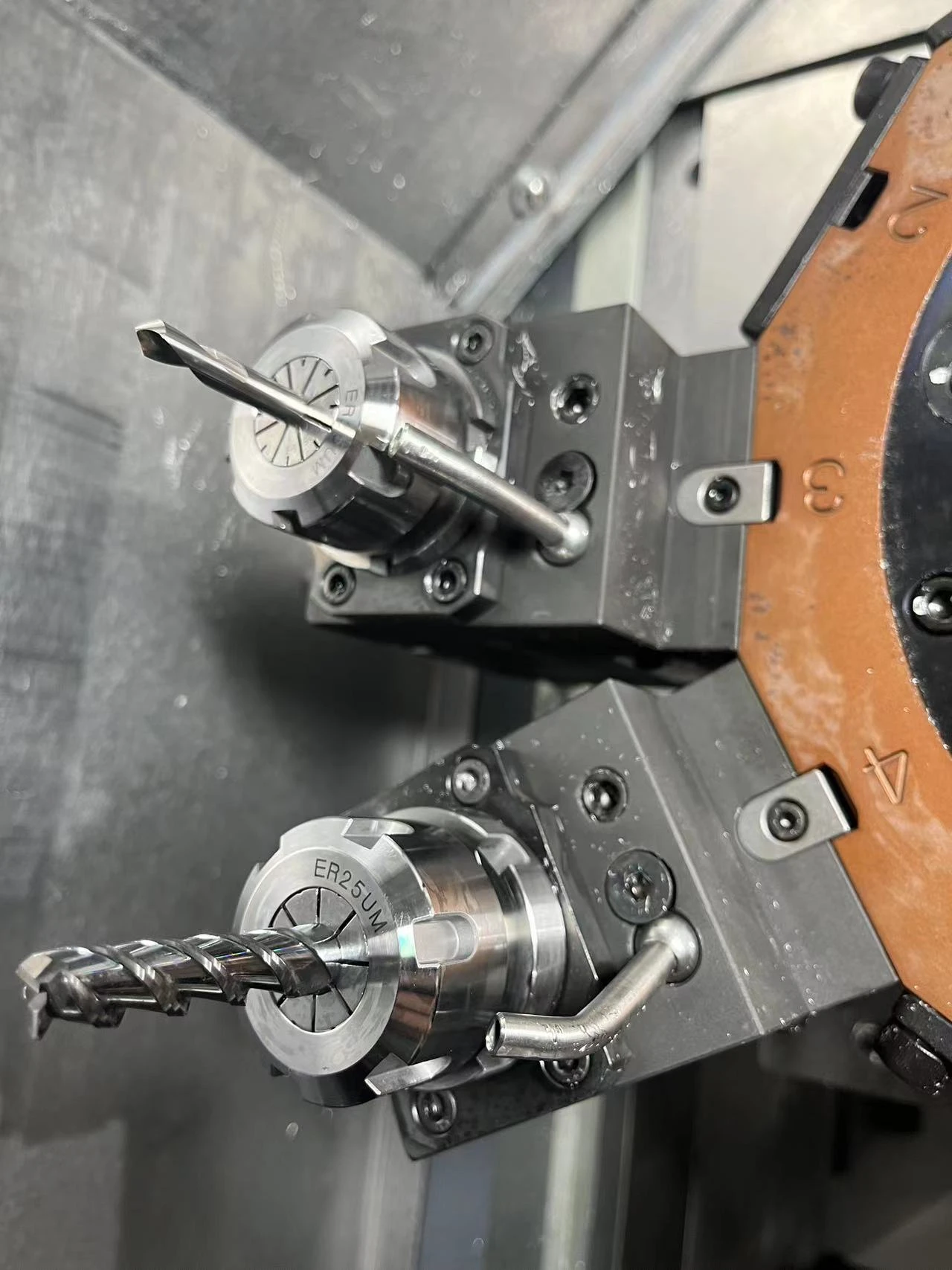

• Угловой (радиальный) приводной блок – 2 шт.
• Прямой (осевой) приводной блок – 2 шт.
• Расточной блок Ø32 – 3 шт.
• Блок для наружного точения, 25*25 – 4 шт.
• Блок для торцевой обработки, 25*25 – 2 шт.
• Система подачи СОЖ через револьверную головку

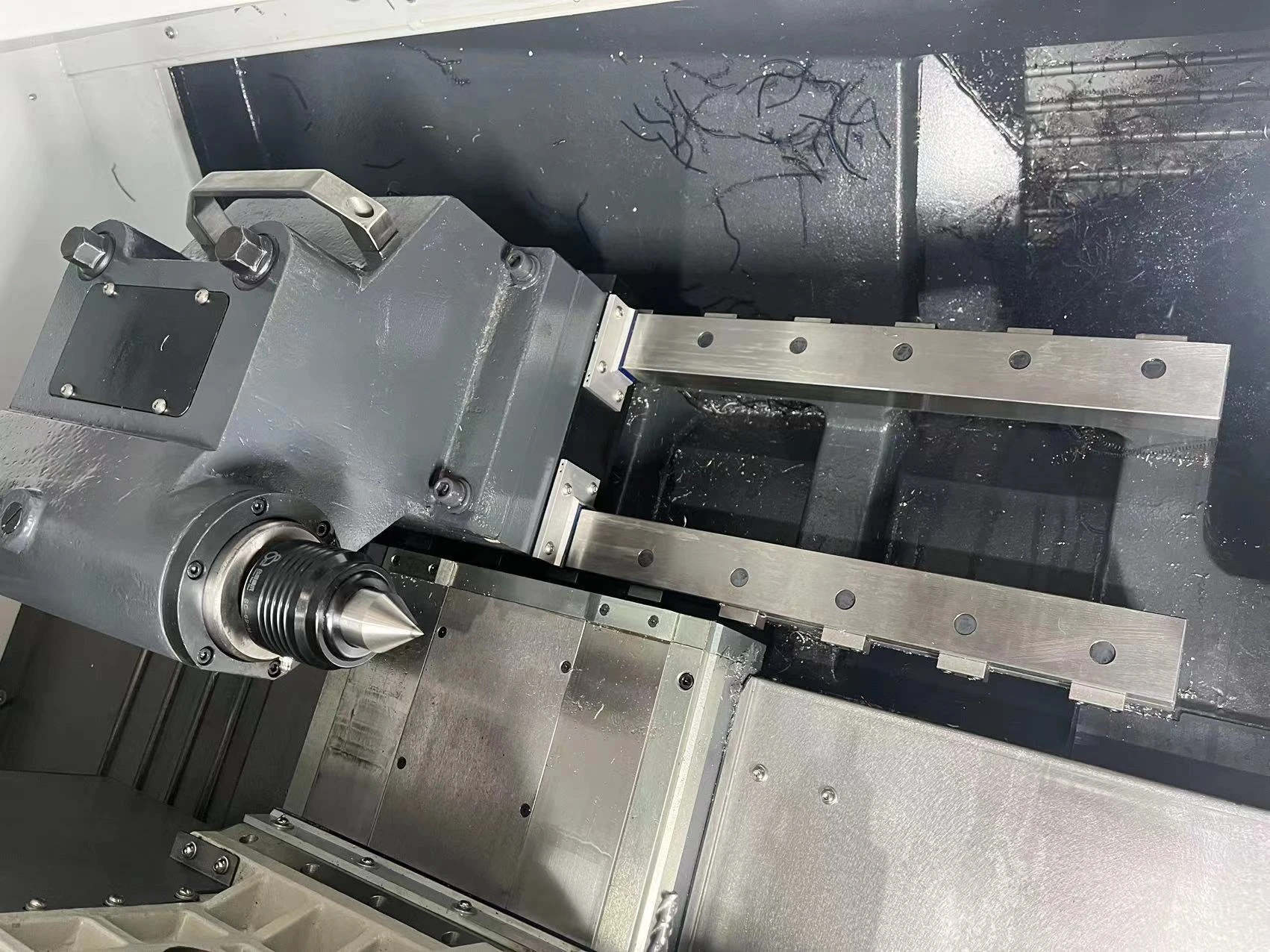

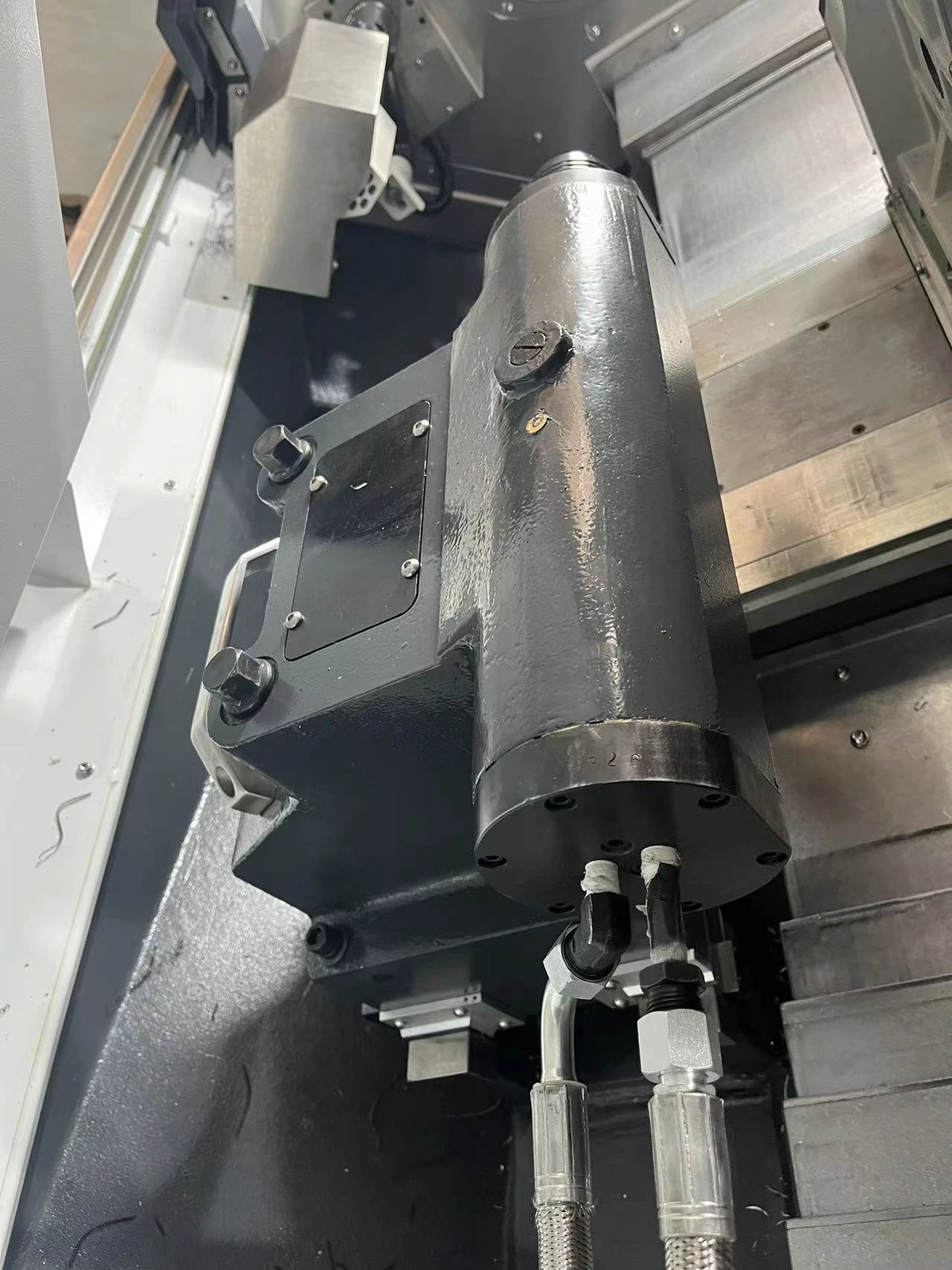

• Задняя бабка с гидравлической пинолью Морзе №5 включая задний центр, прижим задней бабки к направляющим механический
• ШВП по осям с преднатягом

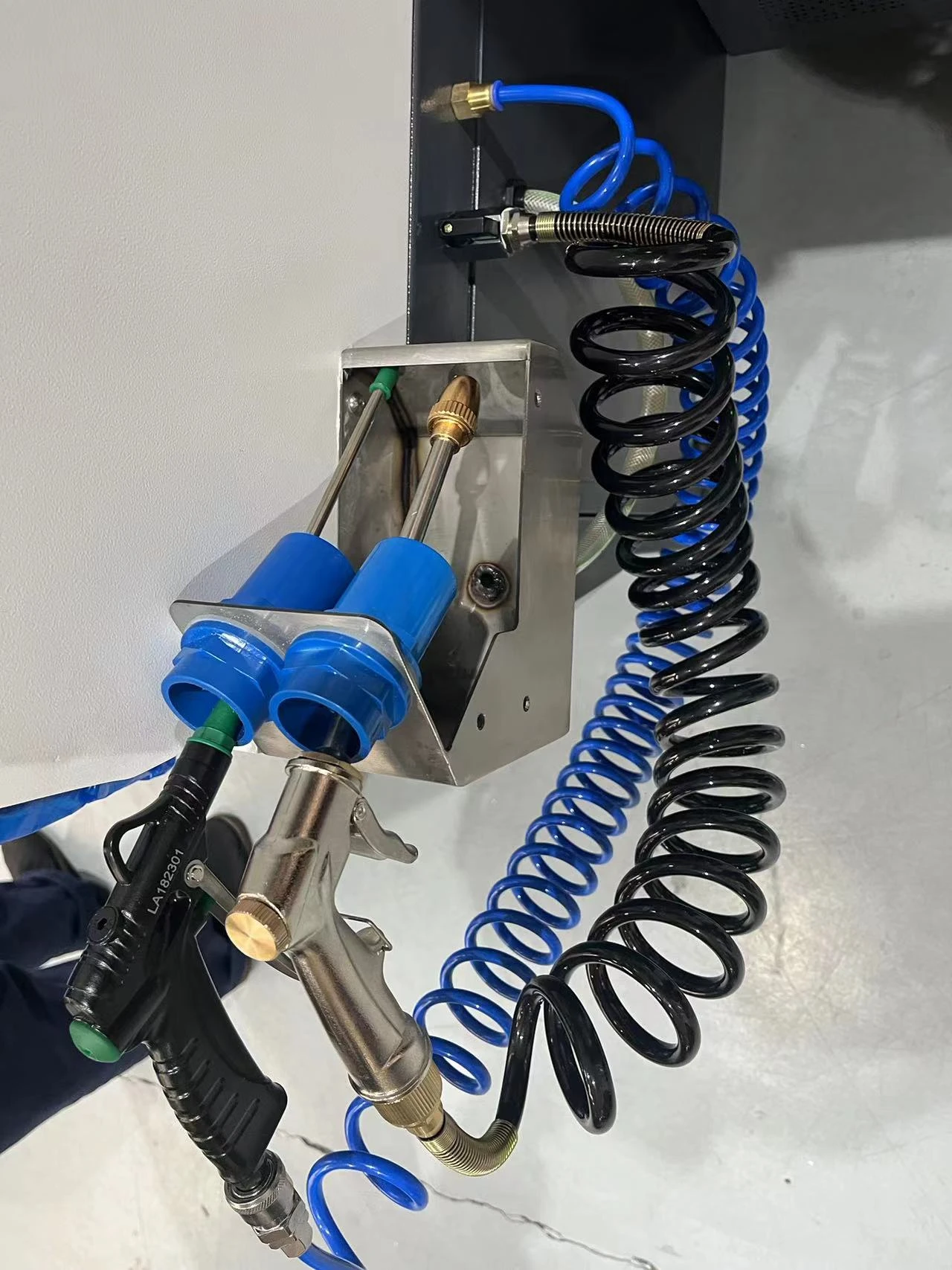

• Пистолет для подачи сжатого воздуха
• Пистолет для подачи СОЖ
• Кожух станка полностью закрытый

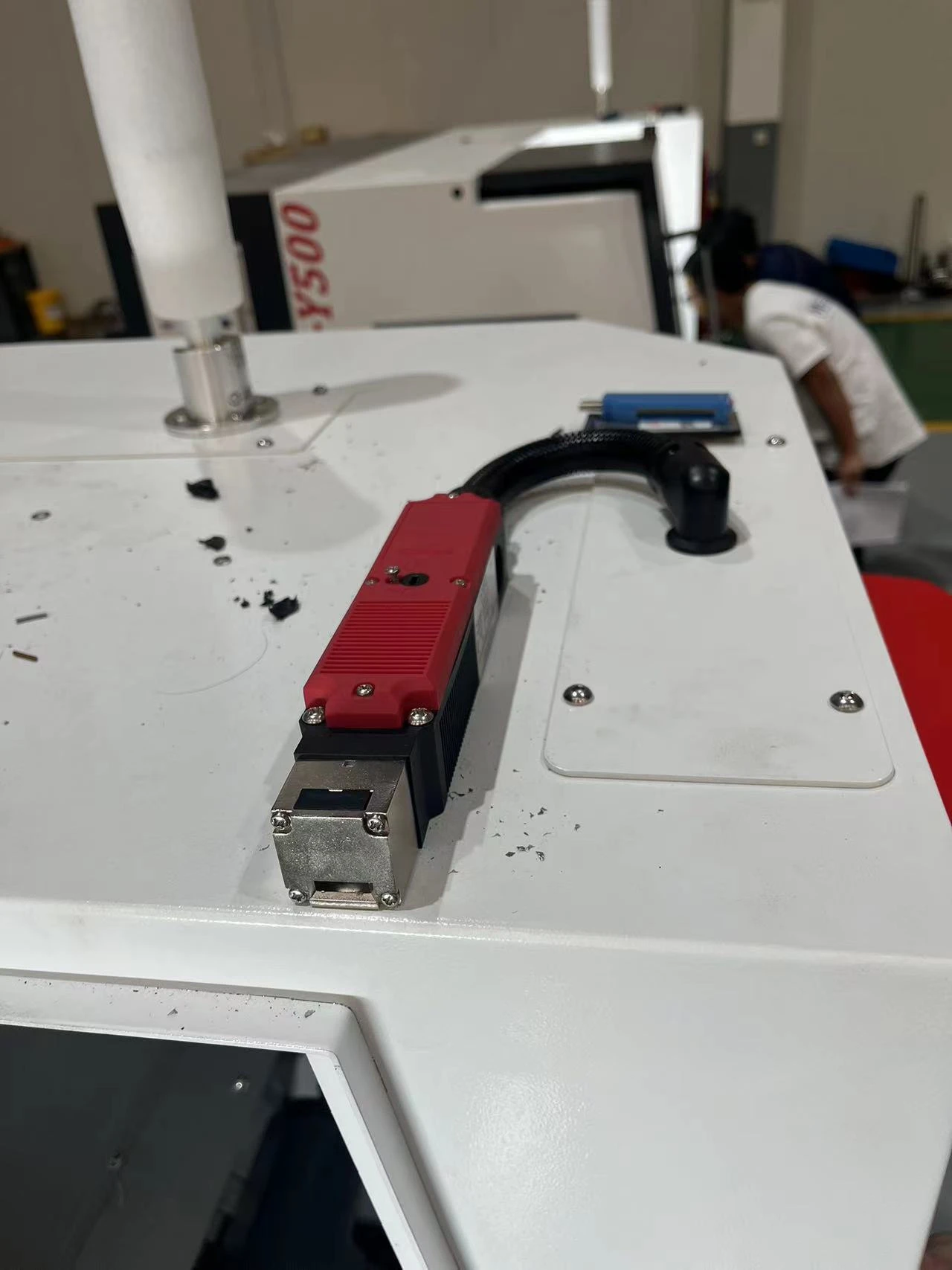

• Блокировка дверей
• Педаль для зажима / разжима кулачков и выдвижения пиноли
• Освещение рабочей зоны

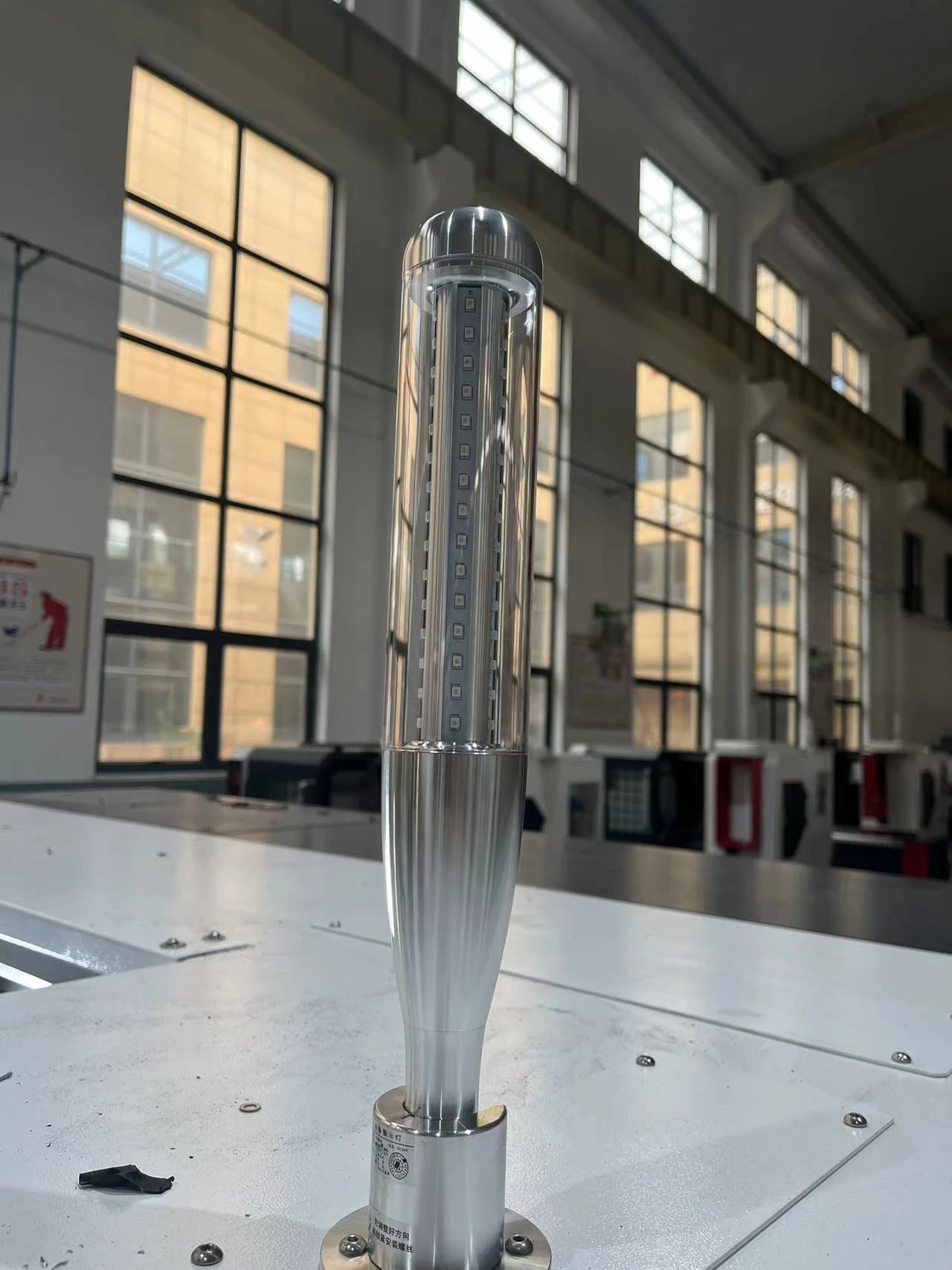

• Индикация состояния станка
• Система охлаждения электрошкафа: кондиционер
• Система смазки автоматическая централизованная

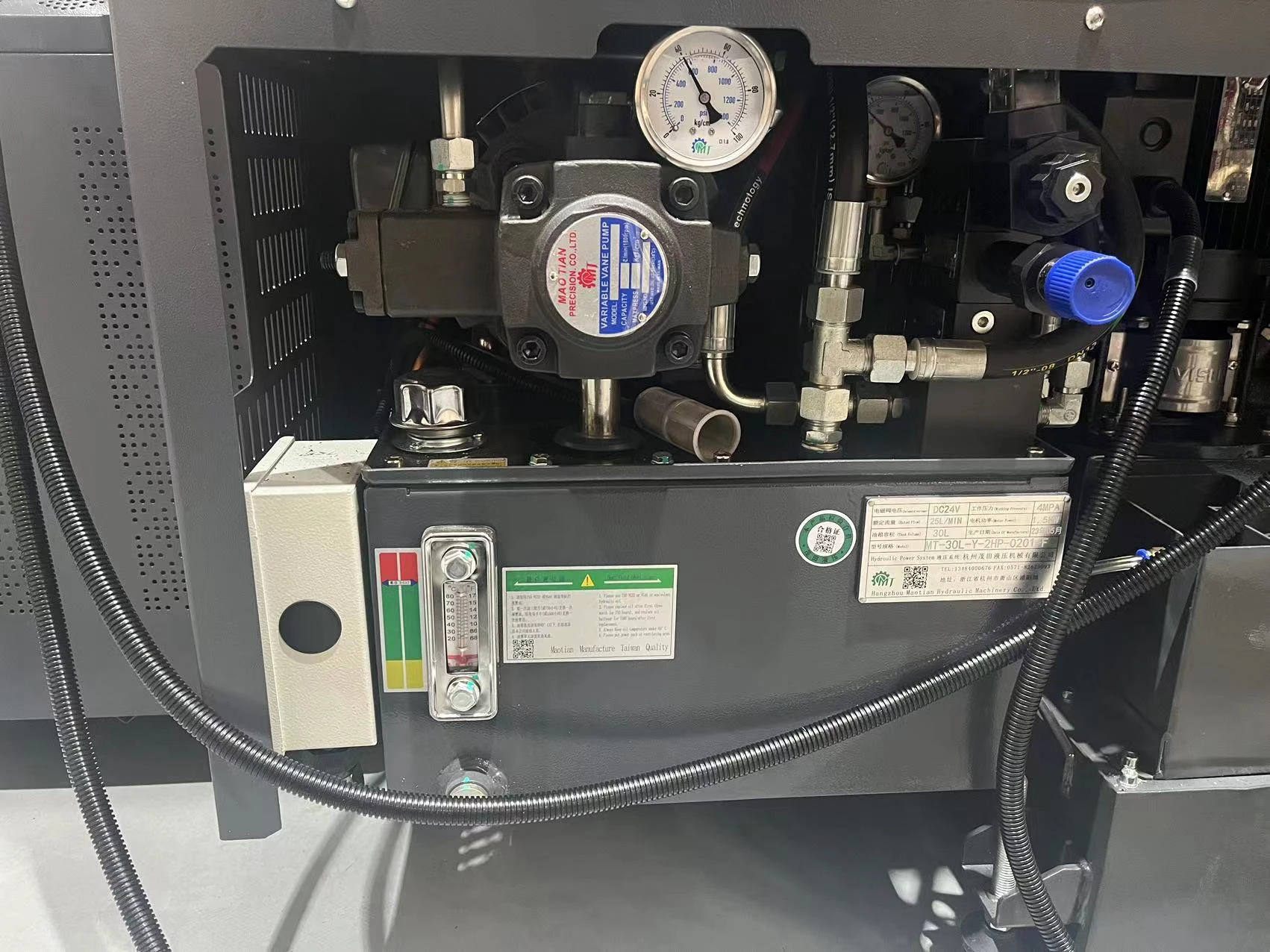

• Гидравлическая станция
• Автоматический конвейер для удаления стружки, ленточного типа, включая кнопку аварийного отключения
• Комплект выравнивающих опор
• Комплект инструмента для наладки и обслуживания станка
• Направляющие скольжения для оси Y
• Маслоотделитель
• Комплект технической документации
• Система подачи СОЖ через револьверную головку 20 бар

Дополнительная комплектация:

• Задняя бабка, конус Морзе №5, база программируемая(с сервоприводом)
• Патрон главного шпинделя: 3-кулачковый гидравлический полый, диаметр ø305 мм (12”)
• Люнет гидравлический неподвижный, Ø50-200 мм
• Автомат подачи прутка, макс диаметр прутка 65 мм, макс. длина прутка 1500 мм
• Система измерения инструмента откидная, моторизованная HPMA (Renishaw)
• Система измерения инструмента ручная, съемная HPRA (Renishaw)
• Система измерения инструмента откидная, механическая HPPA (Renishaw)
• Улавливатель для деталей
• Комплект масел и СОЖ для заправки станка
• ПО SprutCAM для моделирования обработки и написания УП
• Автоматическая система мониторинга X-TENSIVE
• Дополнительный набор инструментальной оснастки для головки BMT55
