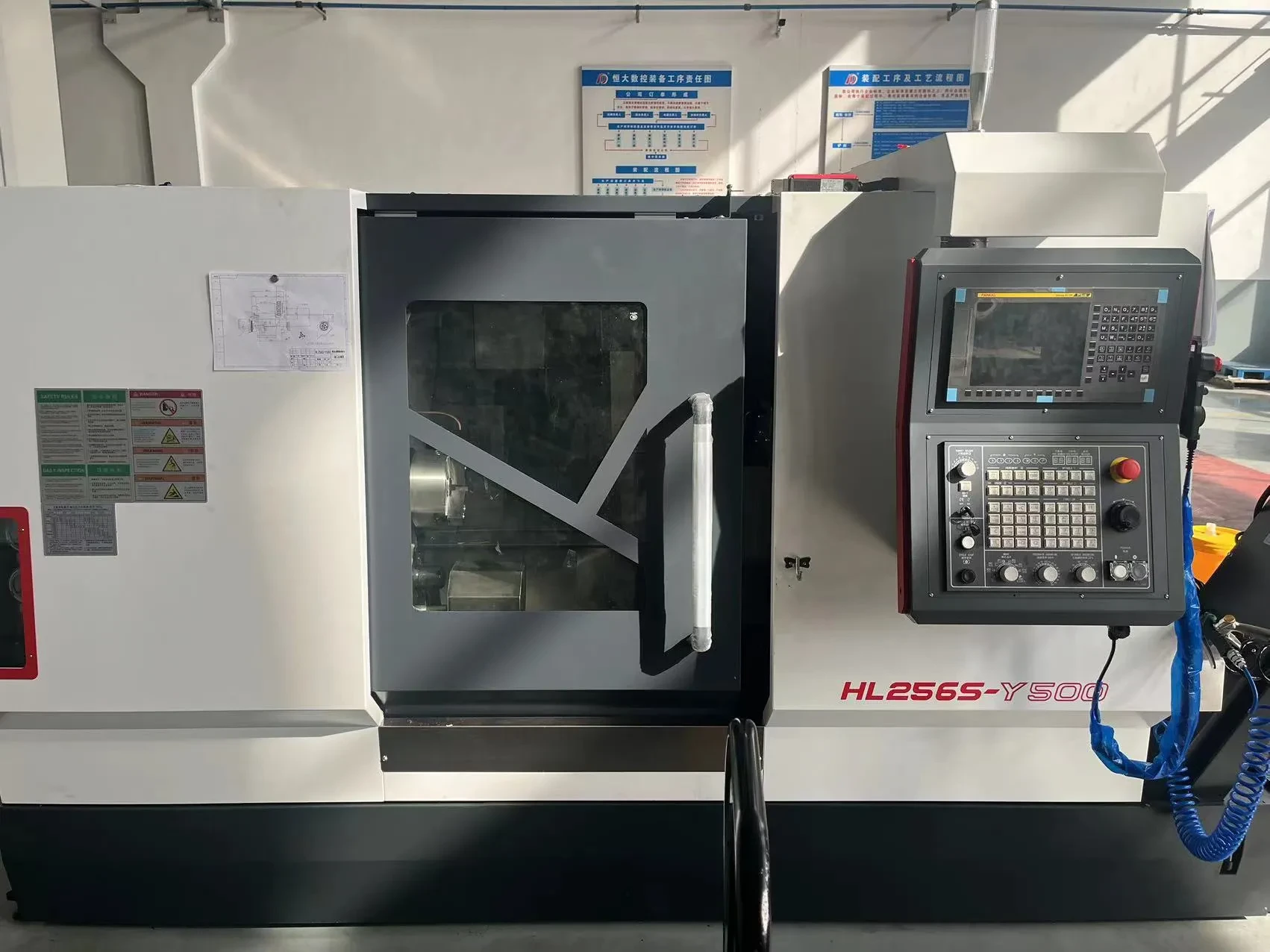

Токарный обрабатывающий центр с ЧПУ HL256S-D800, Stanza, Китай

Преимущества и выгоды:

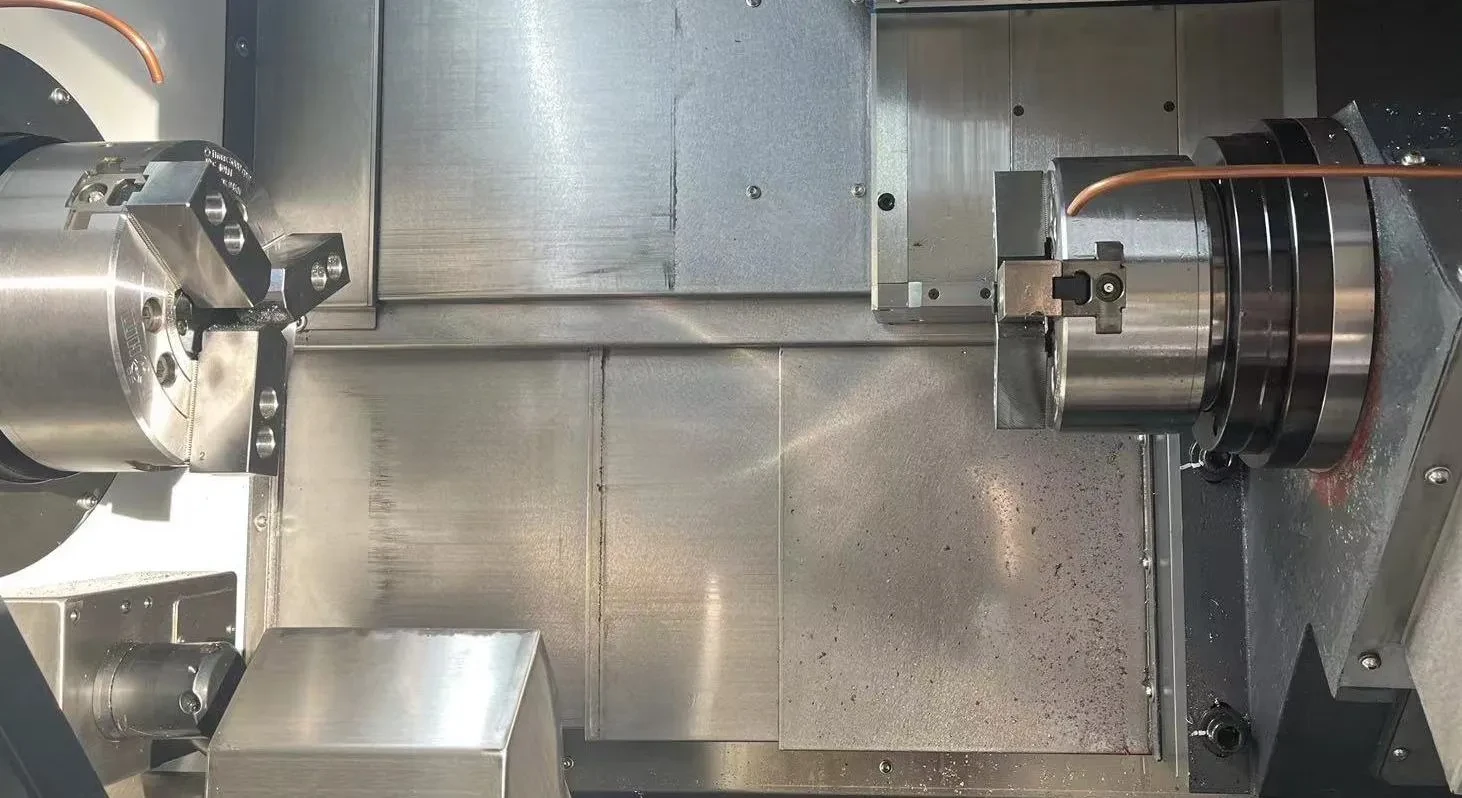

• Контршпиндель с ходом по оси А до 800 мм обеспечивает обработку деталей с жёсткими допусками без переустановки, повышая производительность и точность.
• Встроенные мотор-шпиндели исключают динамические и изгибающие моменты, позволяют работать на максимальных скоростях без перегрева и отличаются надёжностью.
• Главный шпиндель мощностью 16/22 кВт (4000 об/мин) и контршпиндель 15/22 кВт (до 2940 об/мин) обеспечивают уверенную работу с широким спектром материалов, включая закалённые и нержавеющие стали.
• Масса 5700 кг и цельнолитая станина с рёбрами жёсткости гарантируют жёсткость конструкции, минимизацию вибраций и стабильность обработки. Каждая станина проходит FEM-анализ.
• Направляющие качения роликового типа обеспечивают точность позиционирования 0,006 мм и повторяемость 0,004 мм. Опционально возможна установка оптических линеек по осям X, Z и A.
• Шарико-винтовые передачи с преднатягом обеспечивают плавность и точность перемещений, исключая люфты и повышая стабильность качества обработки.
• Приводная револьверная головка BMT55 обеспечивает жёсткое крепление инструмента и поддерживает токарные, фрезерные и сверлильные операции. В комплект входят 9 статичных и 4 приводных блока.
• Система ЧПУ Fanuc 0i-TF PLUS с оптоволоконной связью обеспечивает высокую точность, плавность подач и синхронизацию осей. Объём памяти — до 2 МБ с возможностью расширения.
• Опция MANUAL GUIDE i позволяет создавать и отрабатывать управляющие программы прямо на стойке, ускоряя наладку и повышая удобство эксплуатации.

Стандартная комплектация:

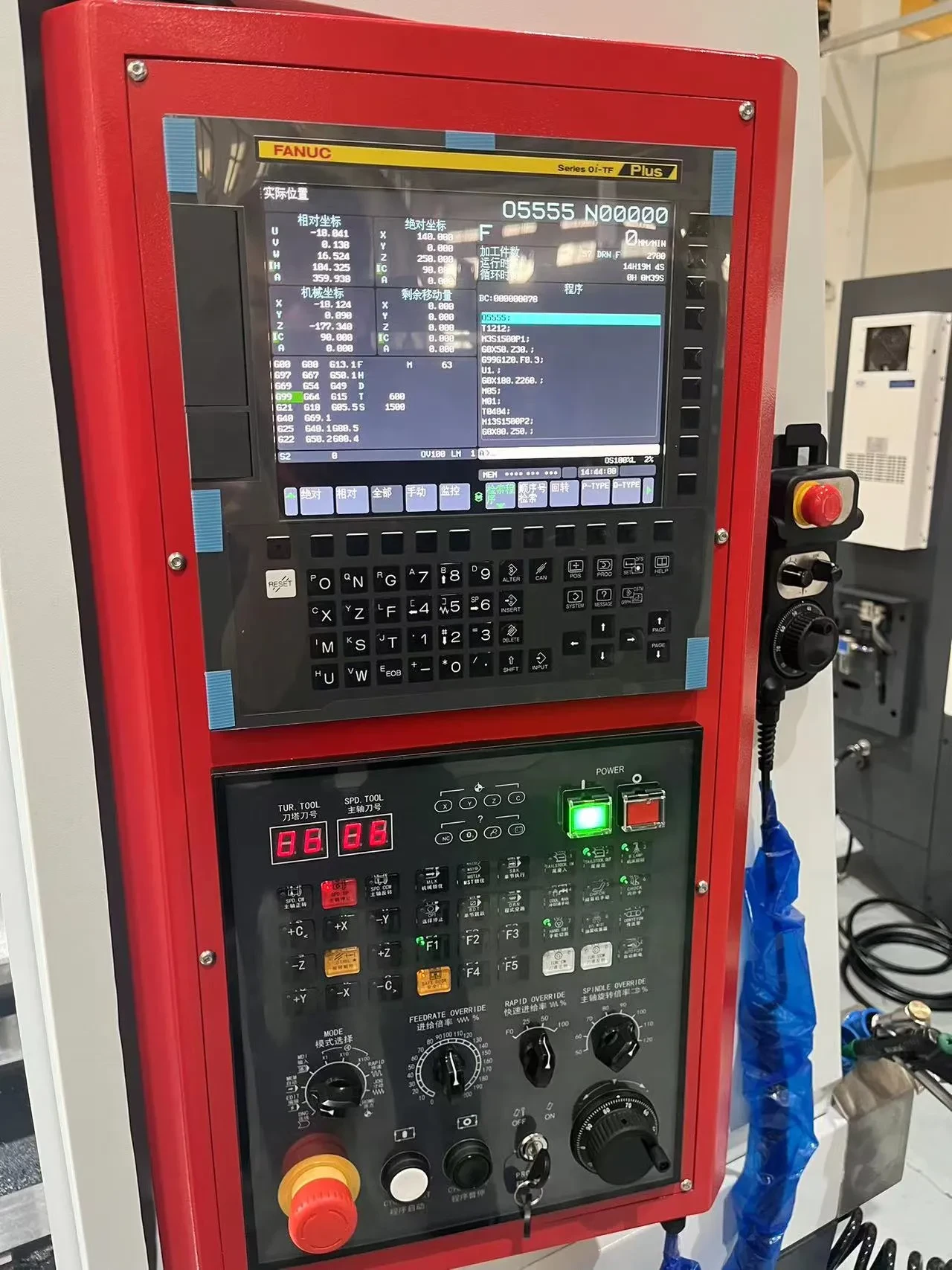

• Система ЧПУ Fanuc 0i-TF Plus, 2 Мб памяти для хранения УП
• Функция ЧПУ: М30 – автоматическое отключение

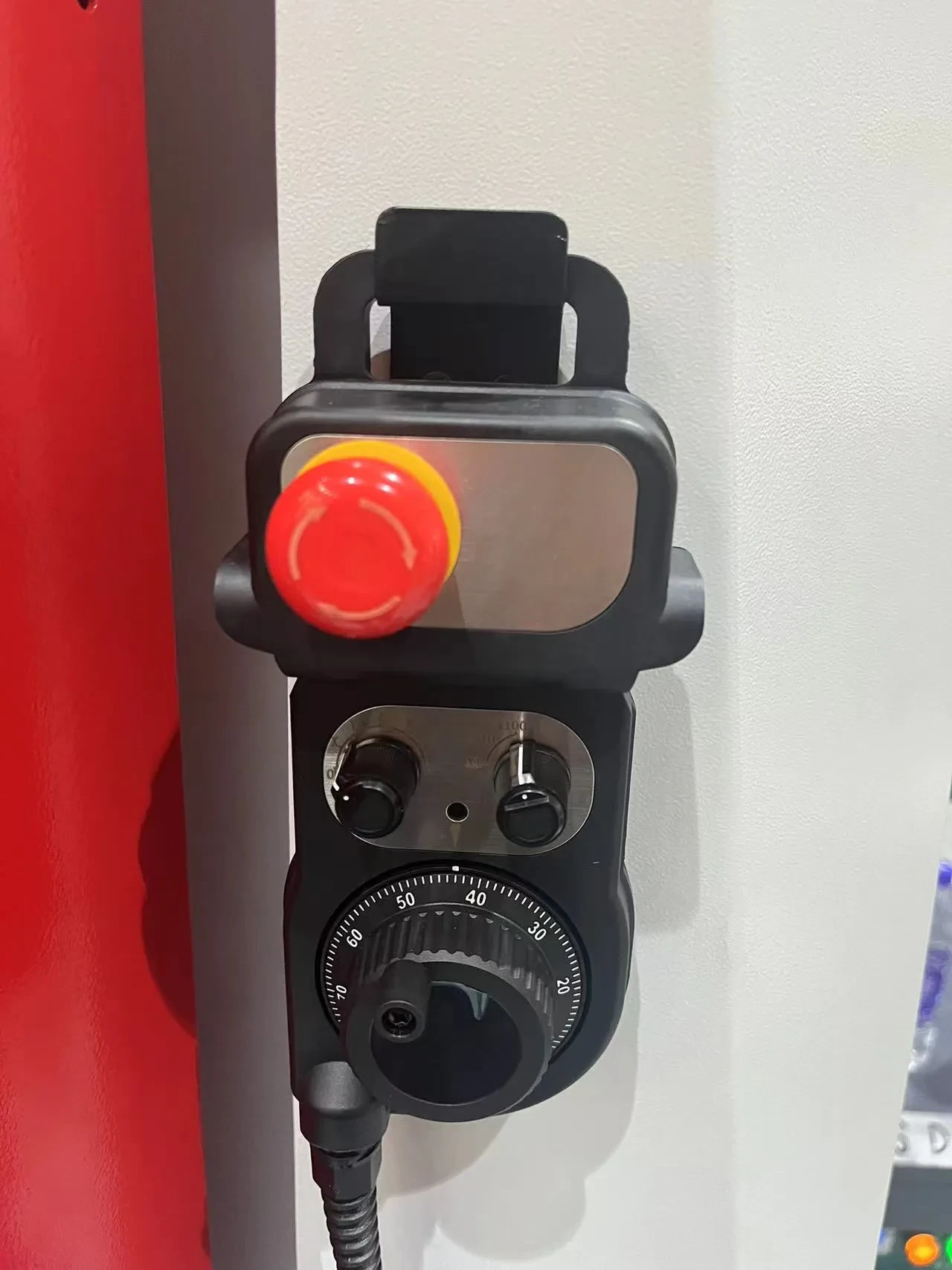

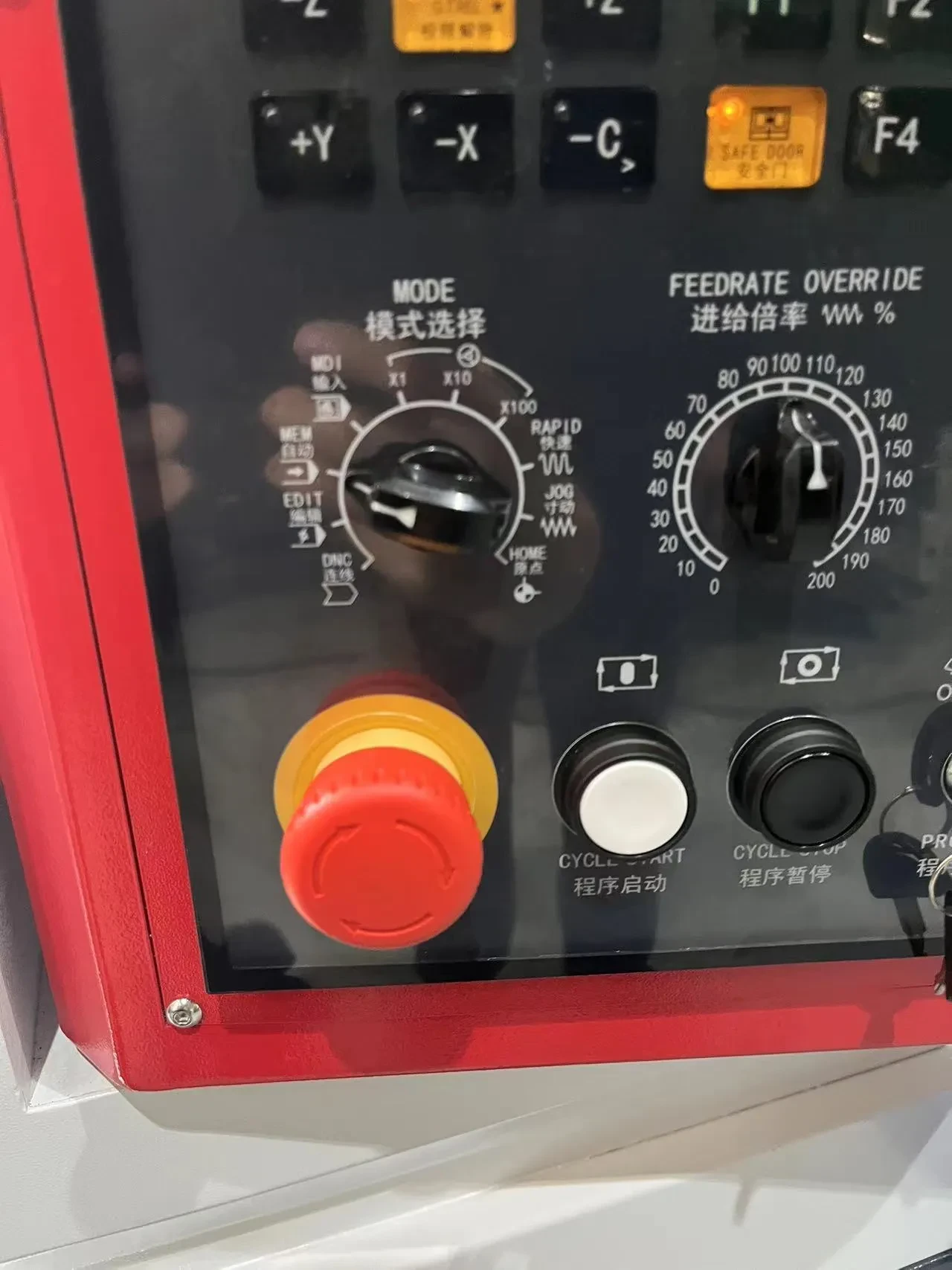

• Пульт управления переносной, с маховичком
• Трансформатор

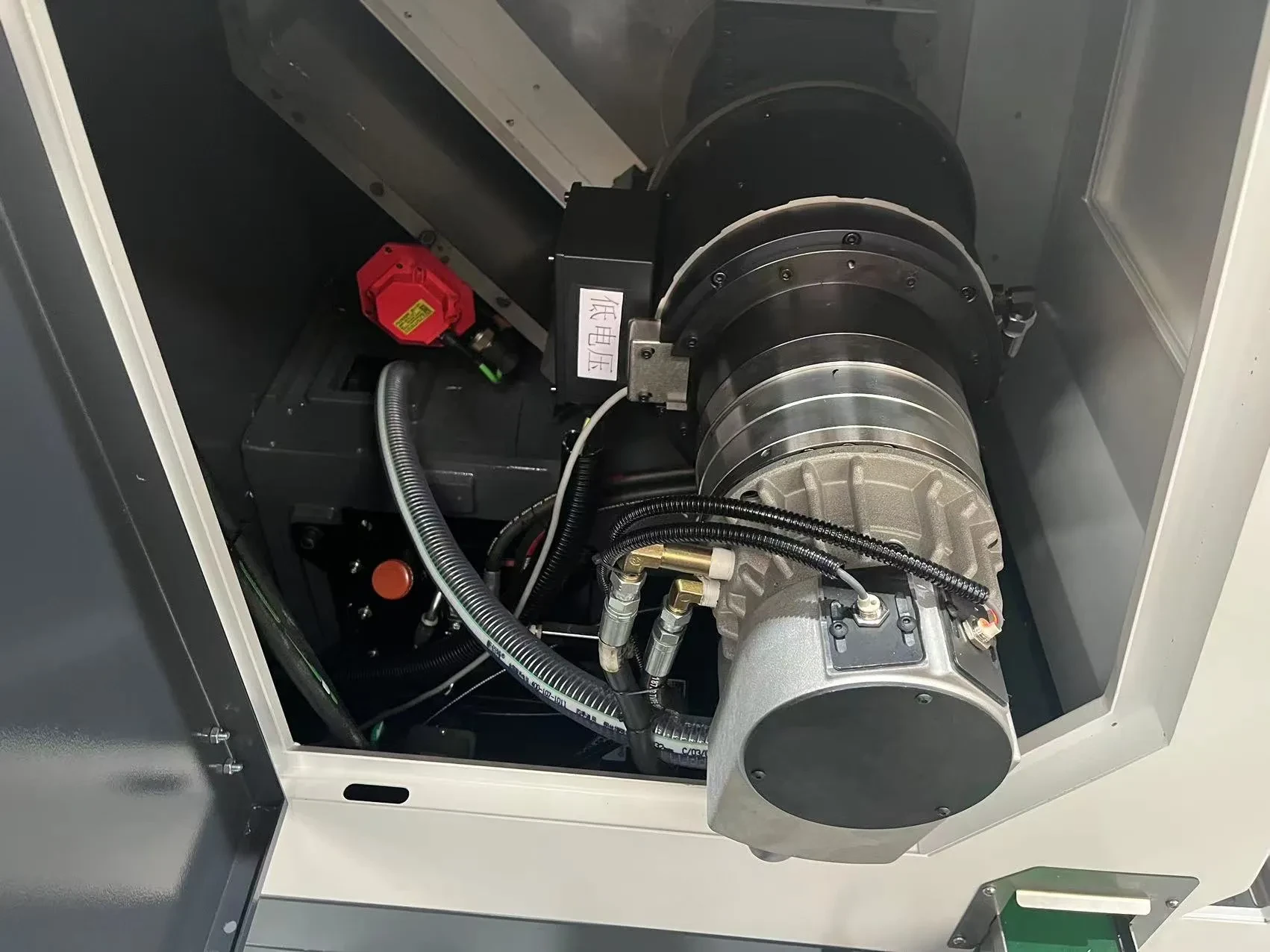

• Главный шпиндель со встроенным мотором мощностью 16 / 22  кВт, 4000 об/мин
• Контршпиндель со встроенным мотором мощностью 15 / 22 кВт, 2940 об/мин

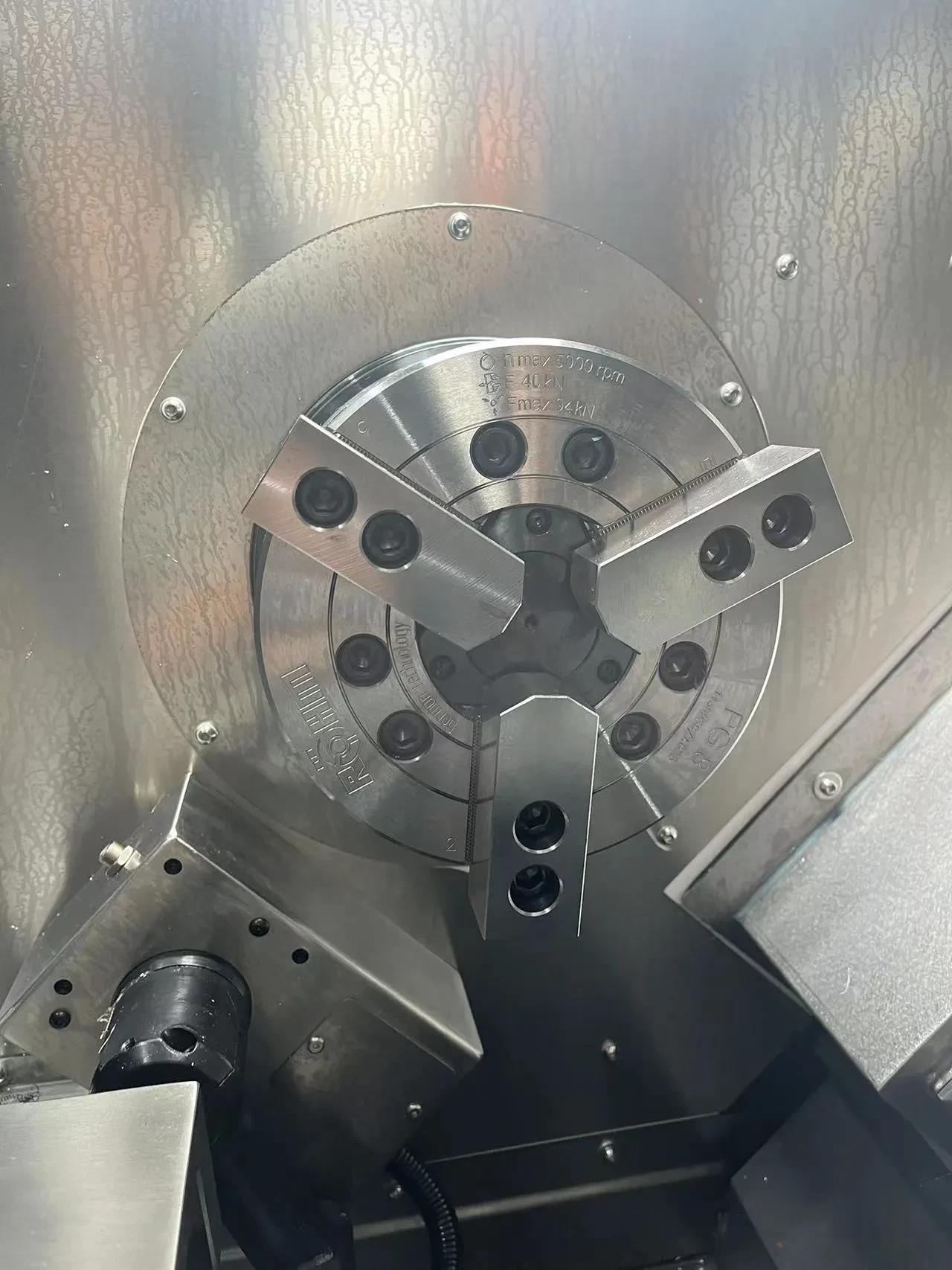

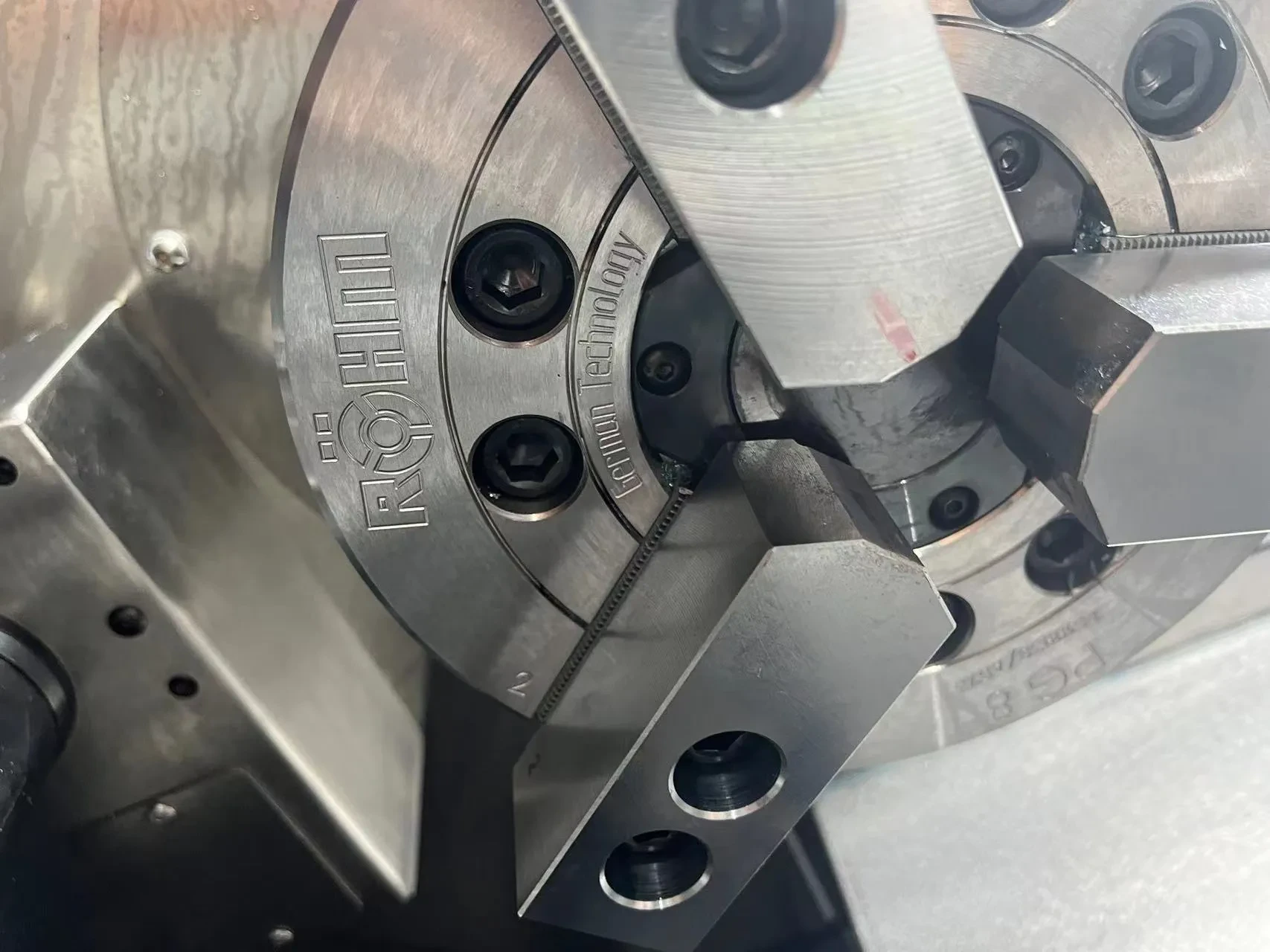

• Патрон главного шпинделя: 3-кулачковый гидравлический полый, диаметр ø203.2 мм (8”), 1 к-т твердых  и 1 к-т мягких кулачков

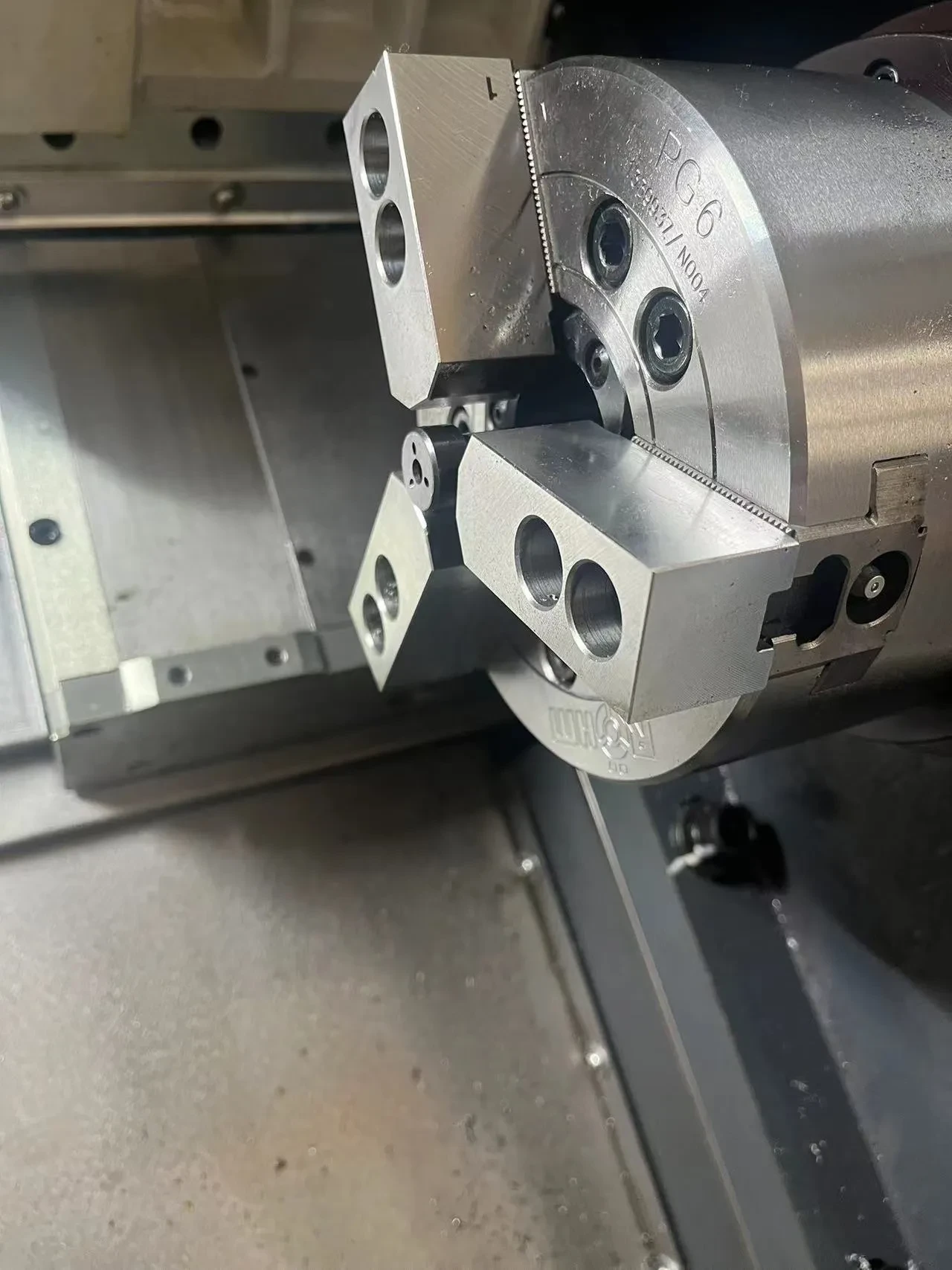

• Патрон контршпинделя: 3-кулачковый гидравлический, диаметр ø152 мм (6”), 1 к-т твердых  и 1 к-т мягких кулачков

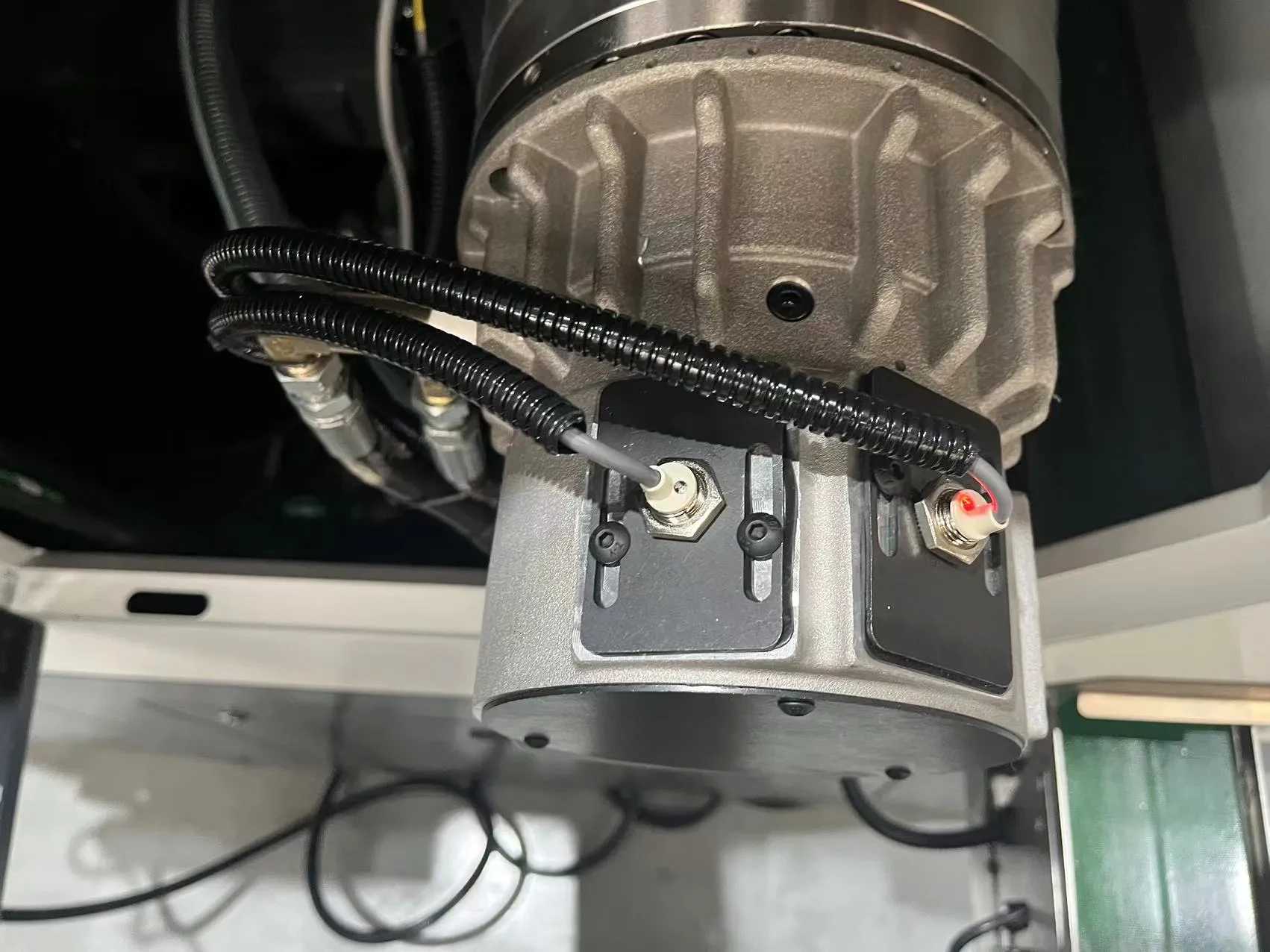

• Датчик положения гидроцилиндра

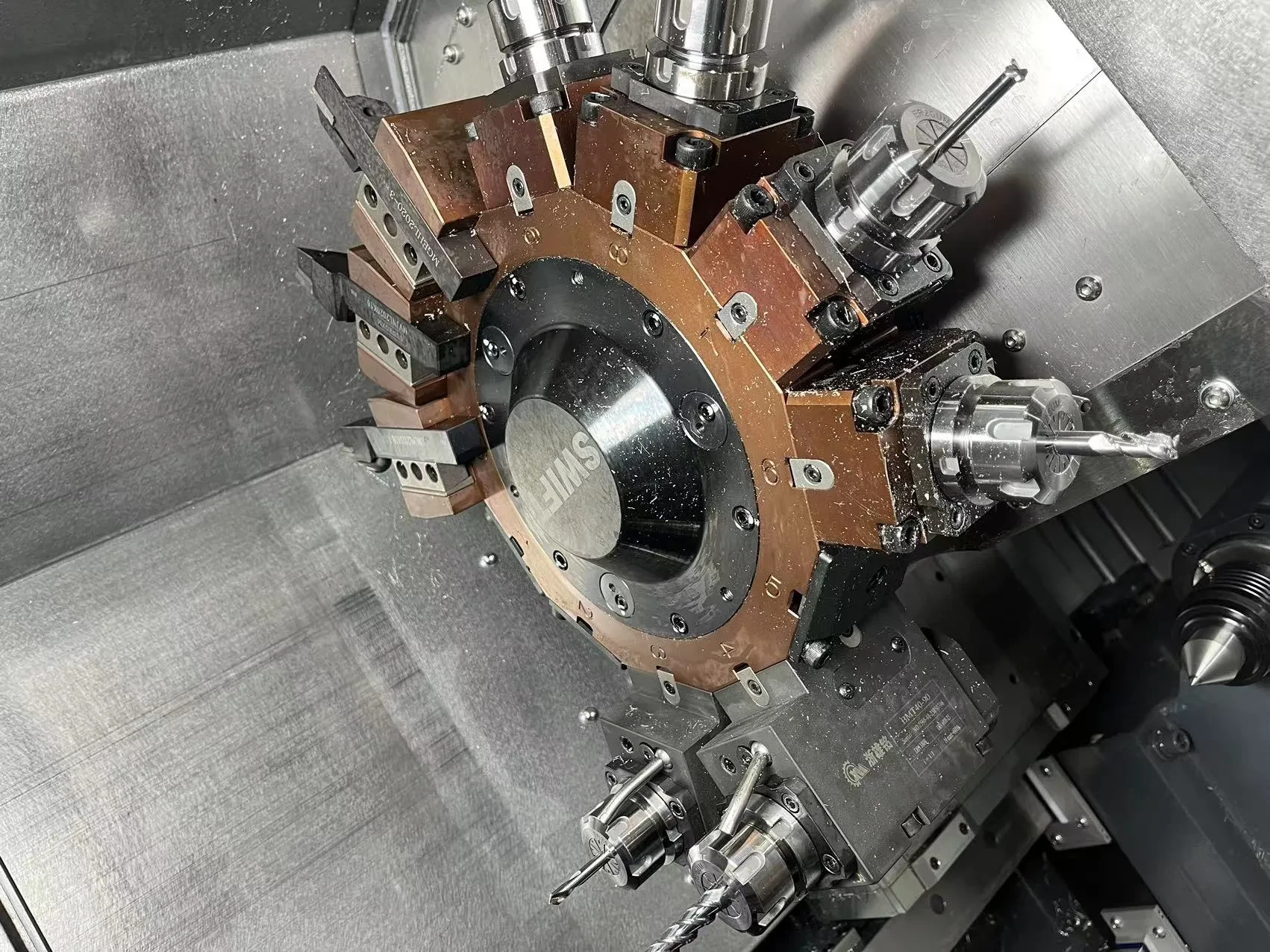

• Приводная револьверная головка на 12 позиций, BMT55
• Стартовый набор инструментальной оснастки для головки BMT55

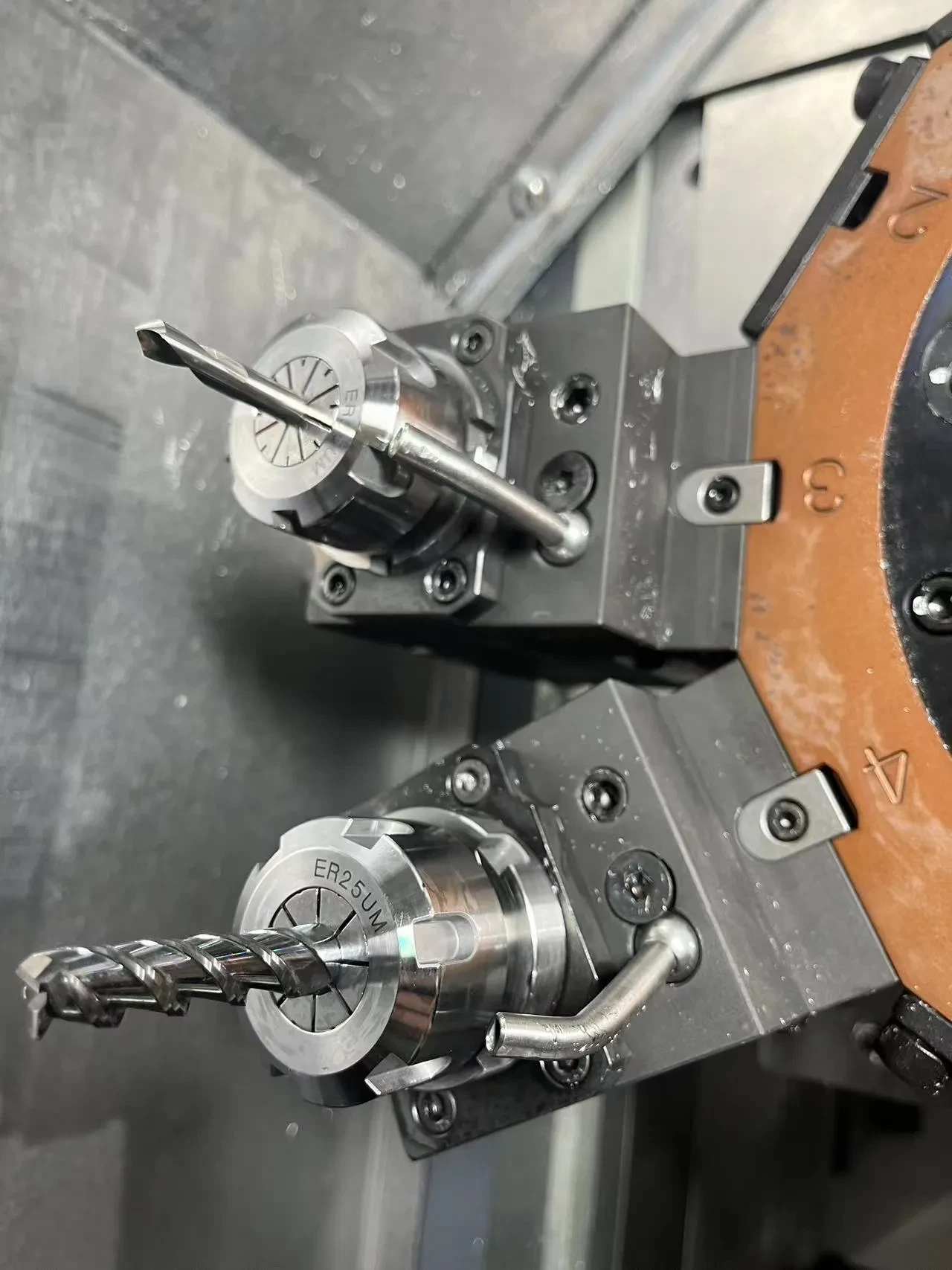

• Угловой (радиальный) приводной блок – 2 шт.
• Прямой (осевой) приводной блок – 2 шт.
• Расточной блок Ø32 – 3 шт.

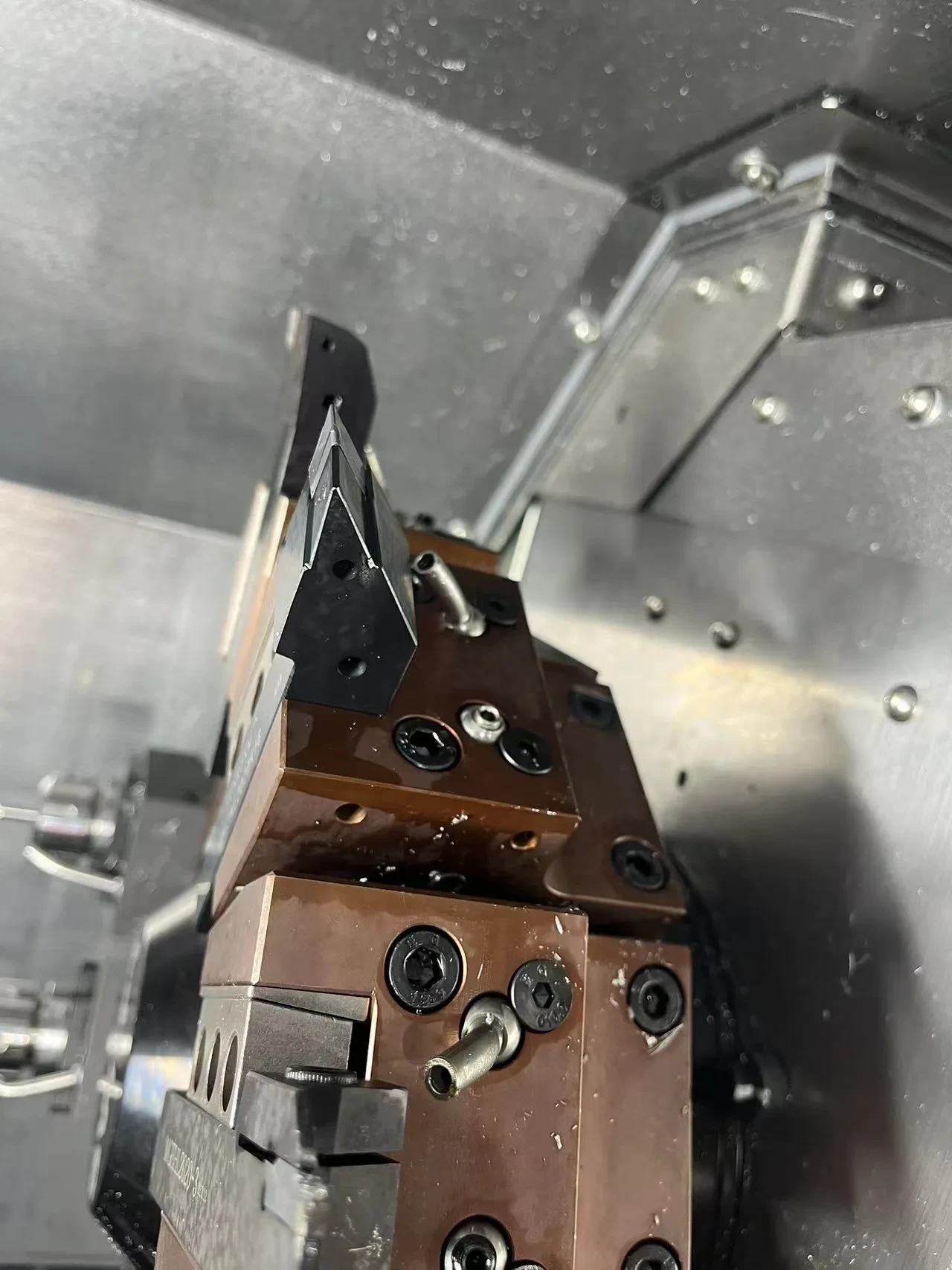

• Блок для наружного точения, 25*25 – 4 шт.
• Блок для торцевой обработки, 25*25 – 2 шт.
• Система подачи СОЖ через револьверную головку
• ШВП по осям с преднатягом

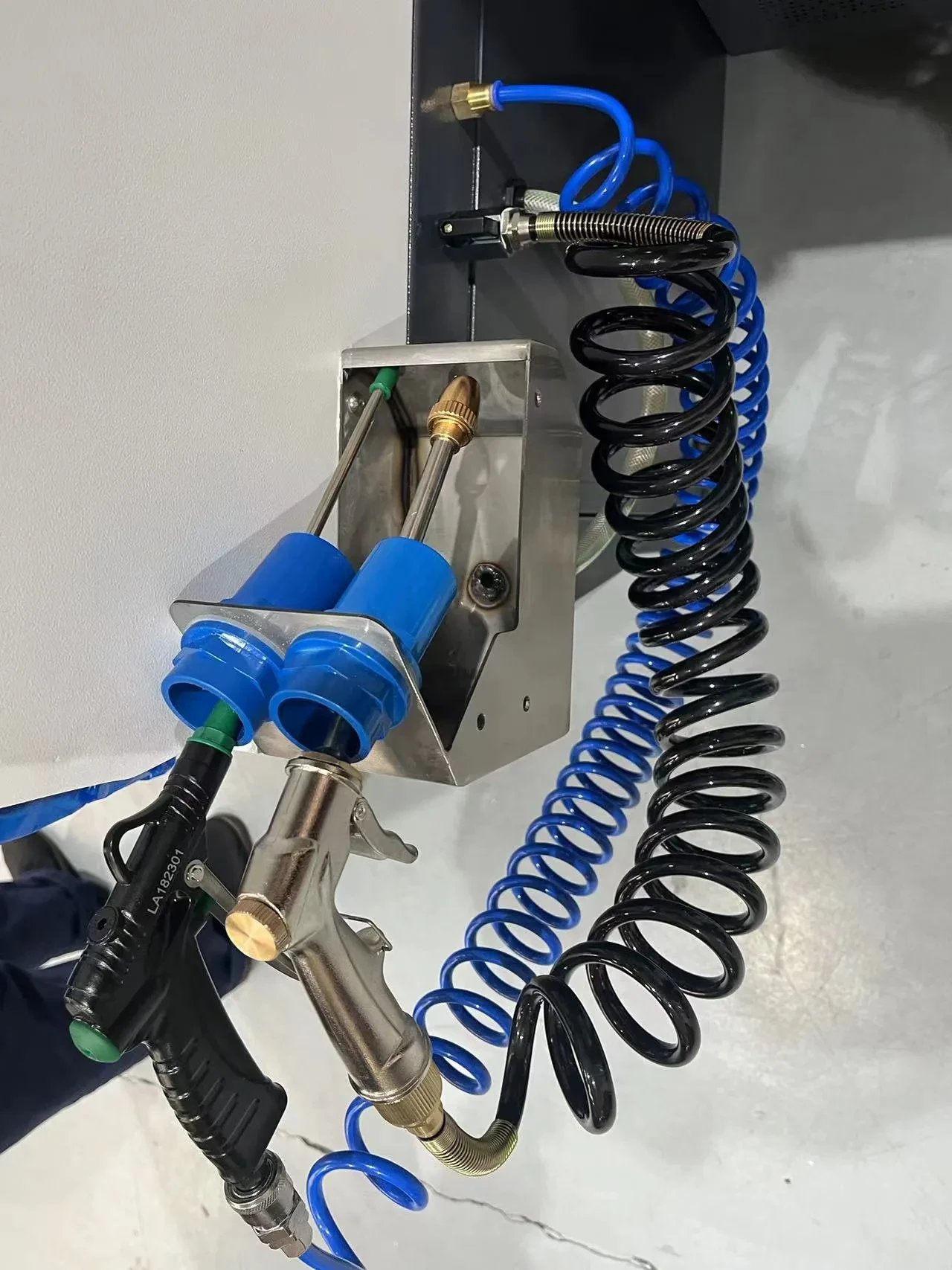

• Пистолет для подачи сжатого воздуха
• Пистолет для подачи СОЖ
• Кожух станка полностью закрытый

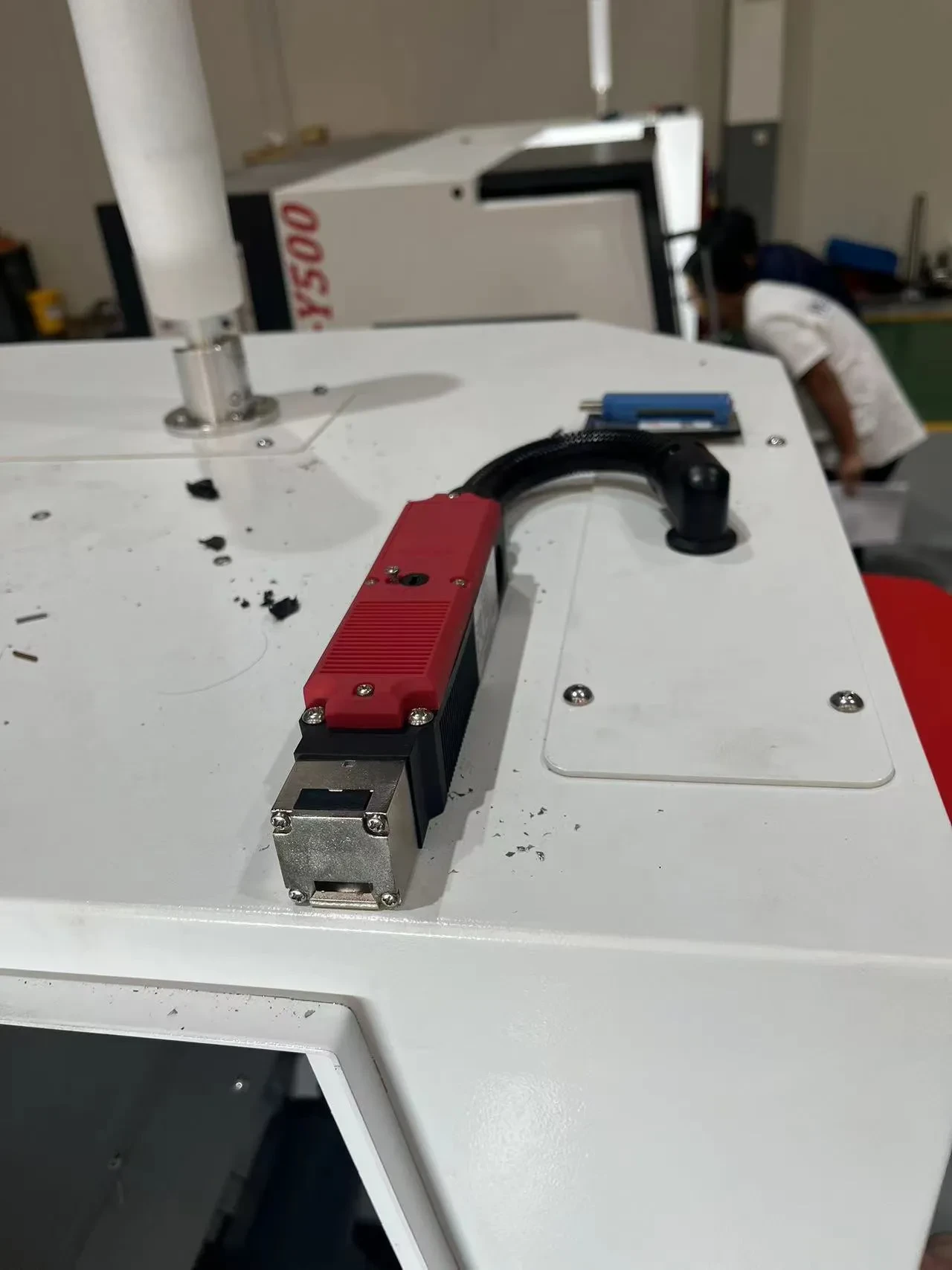

• Блокировка дверей
• Педаль для зажима / разжима кулачков
• Освещение рабочей зоны

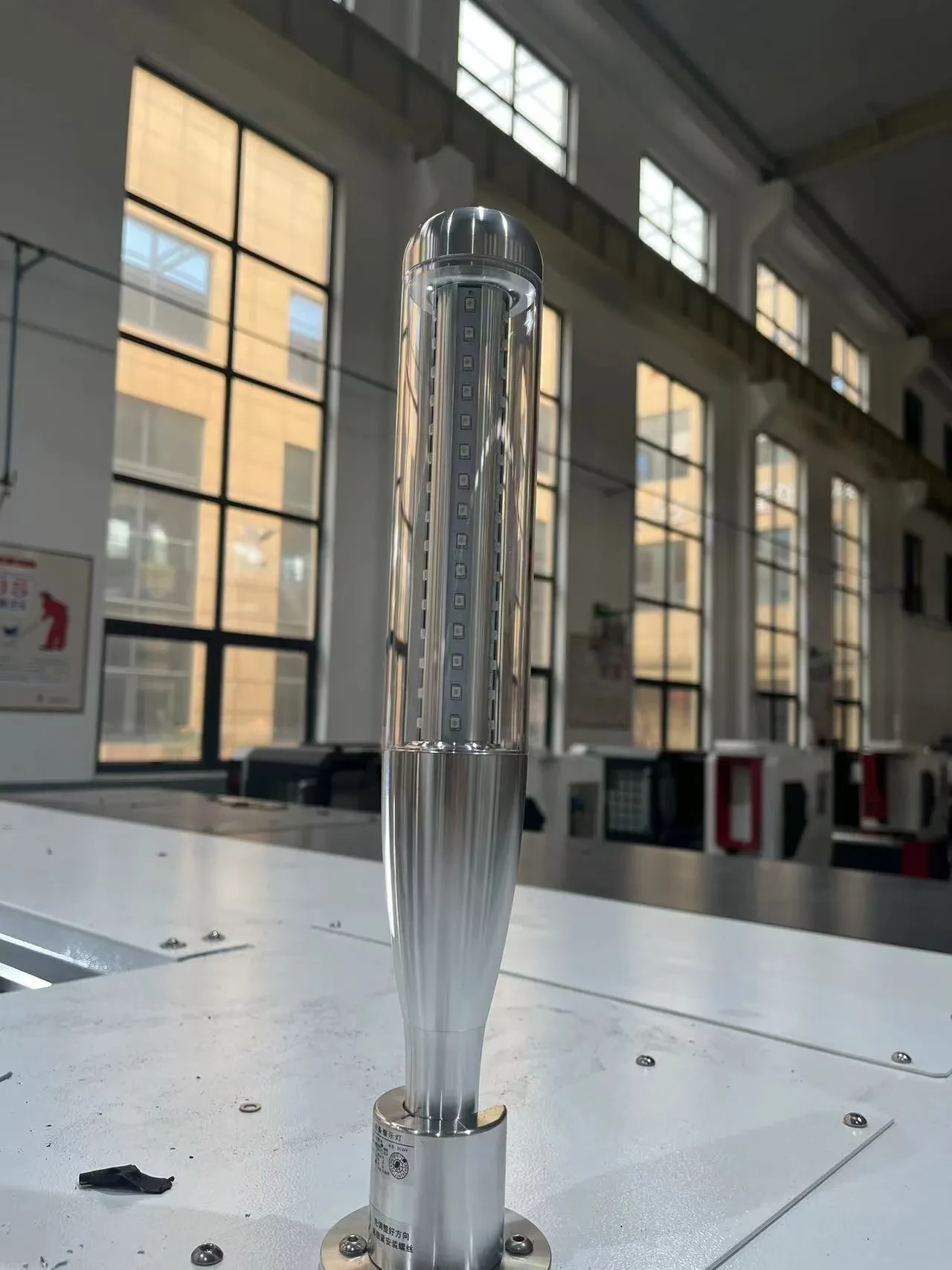

• Индикация состояния станка
• Система охлаждения электрошкафа: теплообменник
• Система смазки автоматическая централизованная

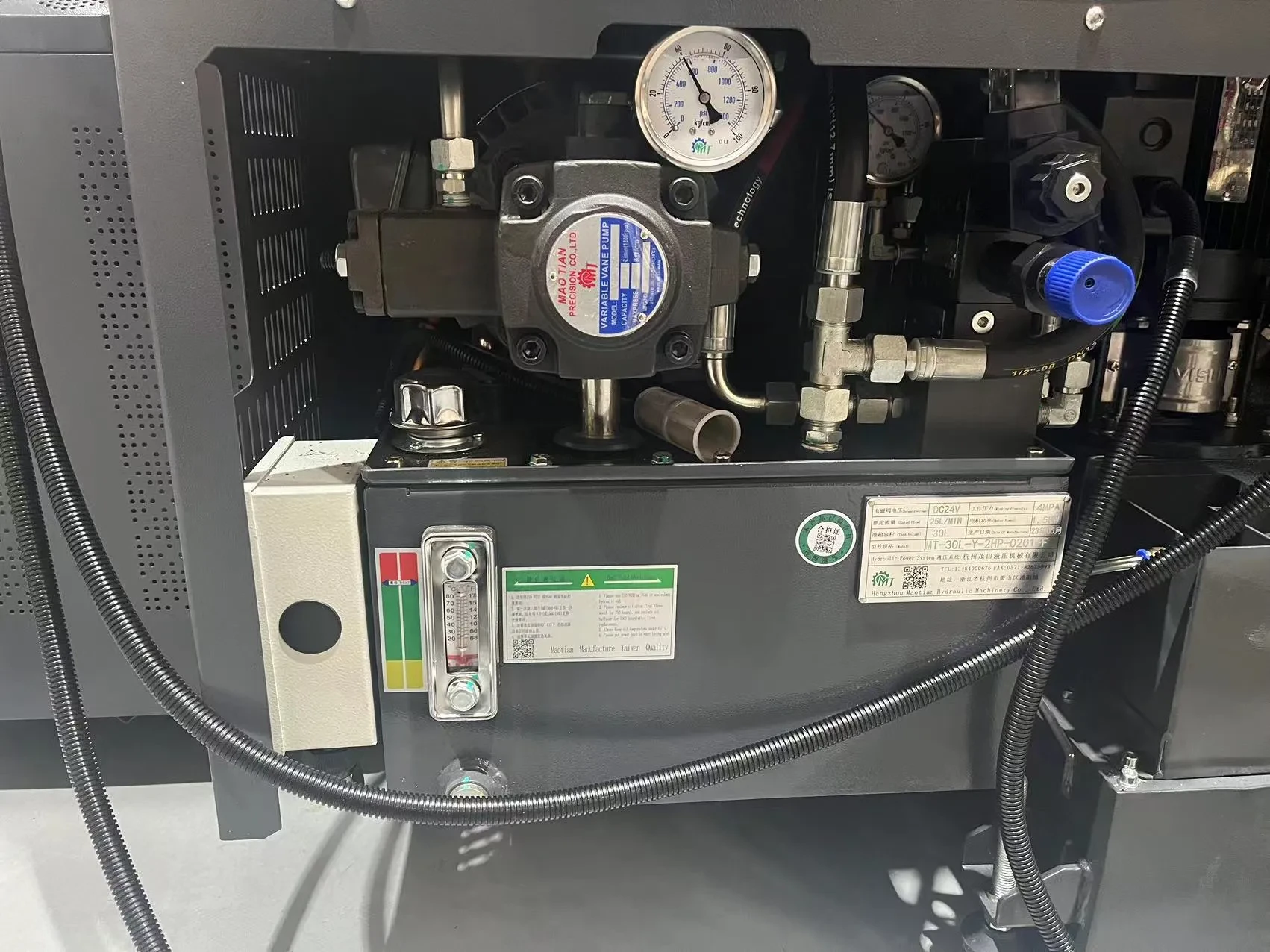

• Гидравлическая станция

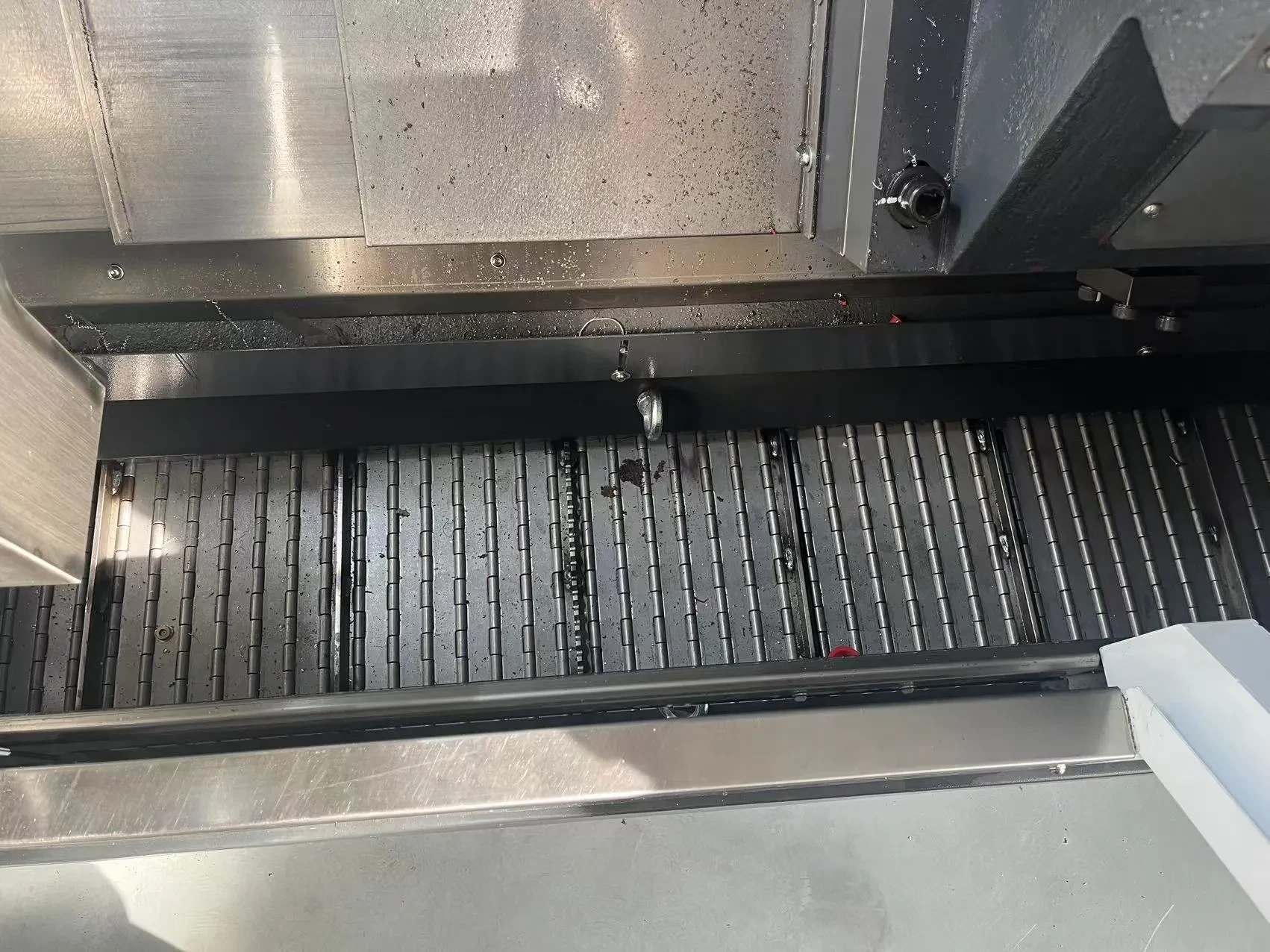

• Автоматический конвейер для удаления стружки, ленточного типа, включая кнопку аварийного отключения
• Комплект выравнивающих опор
• Комплект инструмента для наладки и обслуживания станка
• Комплект технической документации
• Улавливатель для деталей
• Комплект технической документации

Дополнительная комплектация:

• Функция ЧПУ Fanuc: Helical interpolation (Спиральная/винтовая интерполяция)
• Функция ЧПУ: диалоговое программирование Manual Guide I

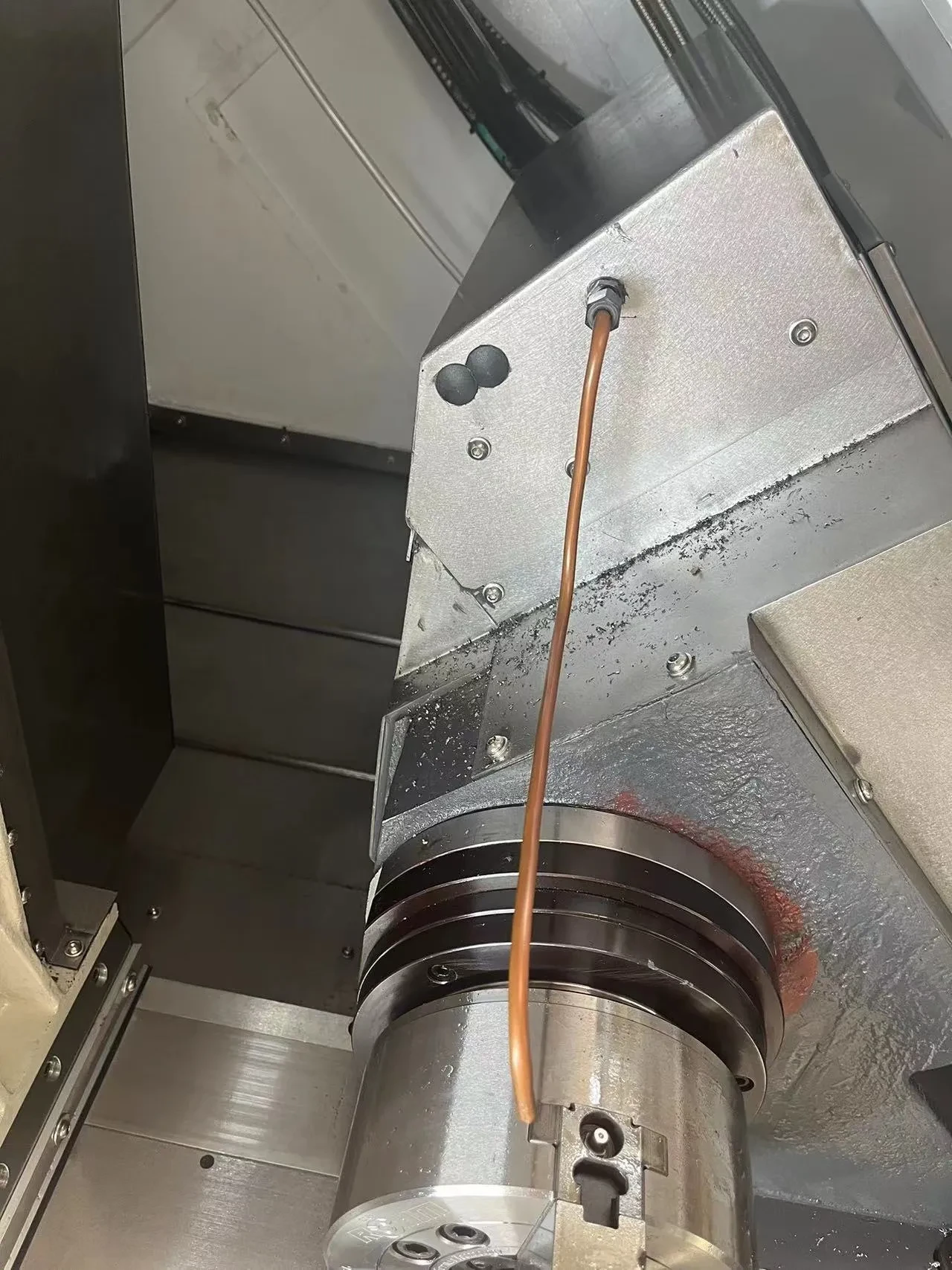

• Обдув патрона главного и контршпинделя сжатым воздухом

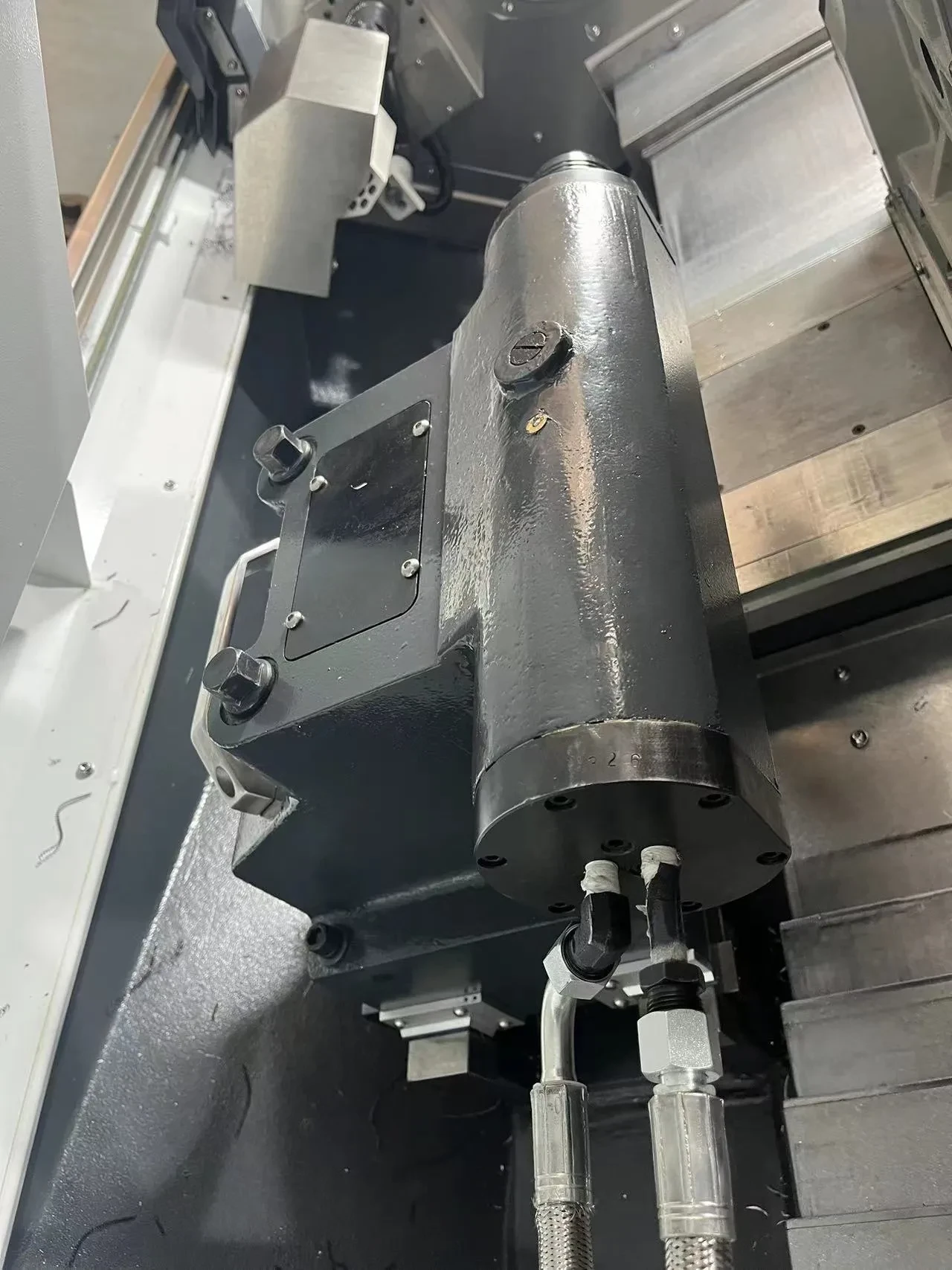

• Задняя бабка, конус Морзе №5, база программируемая(с сервоприводом)
• Патрон главного шпинделя: 3-кулачковый гидравлический полый, диаметр ø254 мм (10”)
• Люнет гидравлический неподвижный, Ø50-200 мм
• Автомат подачи прутка, макс диаметр прутка 65 мм, макс. длина прутка 1500 мм
• Система измерения инструмента откидная, моторизованная HPMA (Renishaw)
• Система измерения инструмента ручная, съемная HPRA (Renishaw)
• Система измерения инструмента откидная, механическая HPPA (Renishaw)
• Улавливатель для деталей
• Комплект масел и СОЖ для заправки станка
• ПО SprutCAM для моделирования обработки и написания УП
• Автоматическая система мониторинга X-TENSIVE
• Дополнительный набор инструментальной оснастки для револьверной головки
