Токарный обрабатывающий центр с ЧПУ HL256S-Y500, Stanza, Китай

Преимущества и выгоды:

• Контршпиндель (ось А) позволяет обрабатывать изделия с жёсткими допусками без переворота детали, что повышает производительность, точность и экономит производственные площади.
• Главный мотор-шпиндель мощностью 23/31 кВт (4000 об/мин) и контршпиндель 13/18 кВт (2940 об/мин) обеспечивают широкий спектр обрабатываемых материалов. Синхронизация патронов гарантирована как во вращении, так и в статике.
• Встроенные мотор-шпиндели отличаются высокой балансировкой, отсутствием динамических и изгибающих моментов, возможностью работы на максимальной скорости без перегрева.
• Цельнолитая станина с рёбрами жёсткости и масса 5200 кг обеспечивают стабильность работы, минимизируют вибрации и деформации. Каждая станина проходит FEM-анализ для исключения зон повышенных напряжений.
• Направляющие качения обеспечивают точность позиционирования 0,006 мм и повторяемость 0,004 мм, а оптические линейки по осям X и Z (опция) компенсируют погрешности.
• Ось Y с собственной ШВП (а не виртуальная) исключает мёртвые зоны, позволяет выполнять фрезерование и внецентровое сверление с высокой точностью.
• Направляющие скольжения оси Y обеспечивают жёсткость и гашение вибраций при фрезерных операциях.
• Шарико-винтовая передача с преднатягом исключает люфты, обеспечивает плавность и стабильное качество обработки.
• Приводная револьверная головка BMT55 с креплением 4 болтами и позиционированием по пазам поддерживает контурное фрезерование и внецентровое сверление. В базовой комплектации — 7 статичных и 4 приводных блока.
• ЧПУ Fanuc 0i-TF PLUS с оптоволоконной передачей данных обеспечивает высокую точность синхронизации осей и увеличенный объём памяти до 2 МБ.
• Функция MANUAL GUIDE i облегчает создание и отладку управляющих программ прямо на стойке станка, что ускоряет наладку и снижает зависимость от программиста.

Стандартная комплектация:

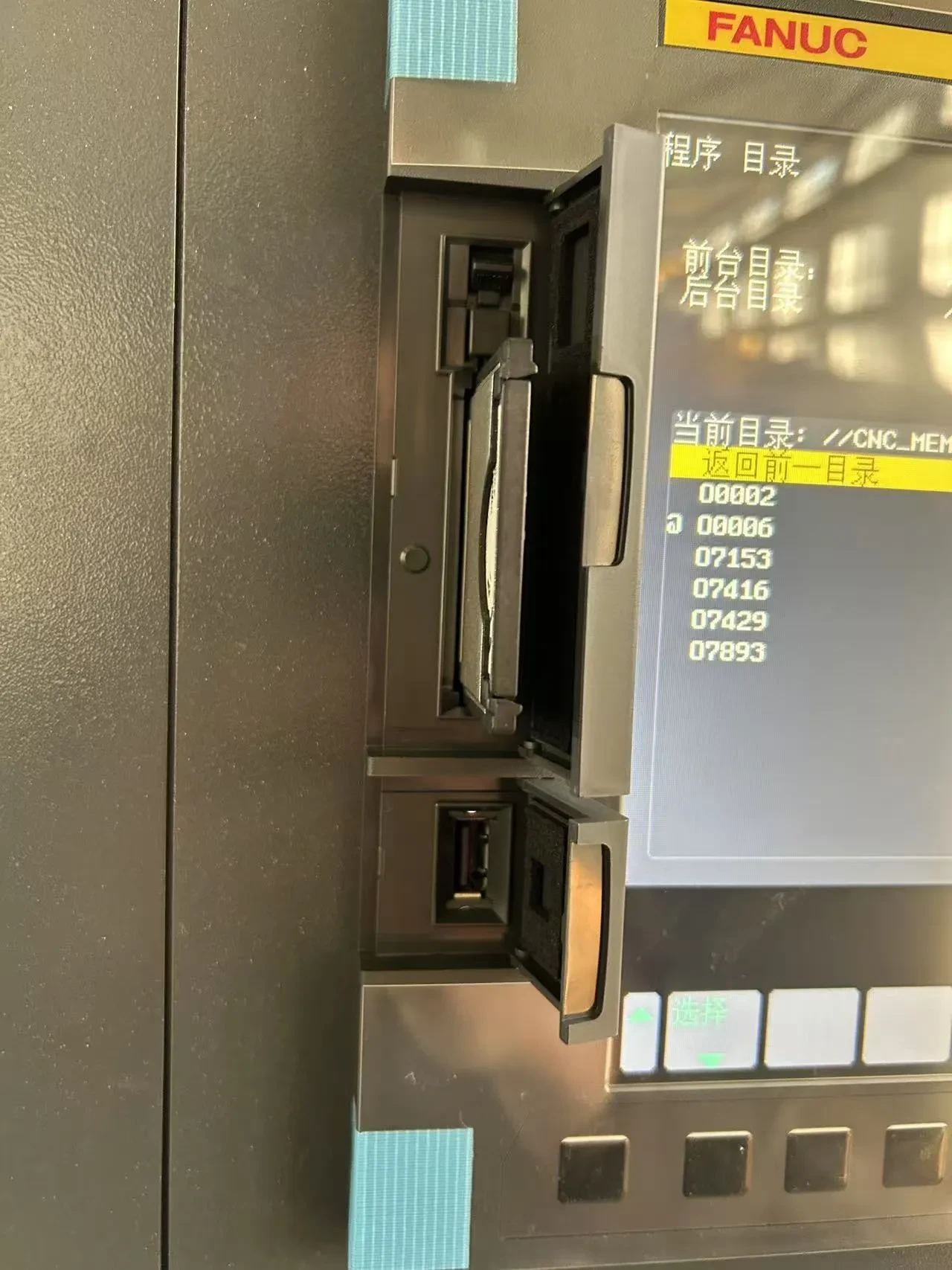

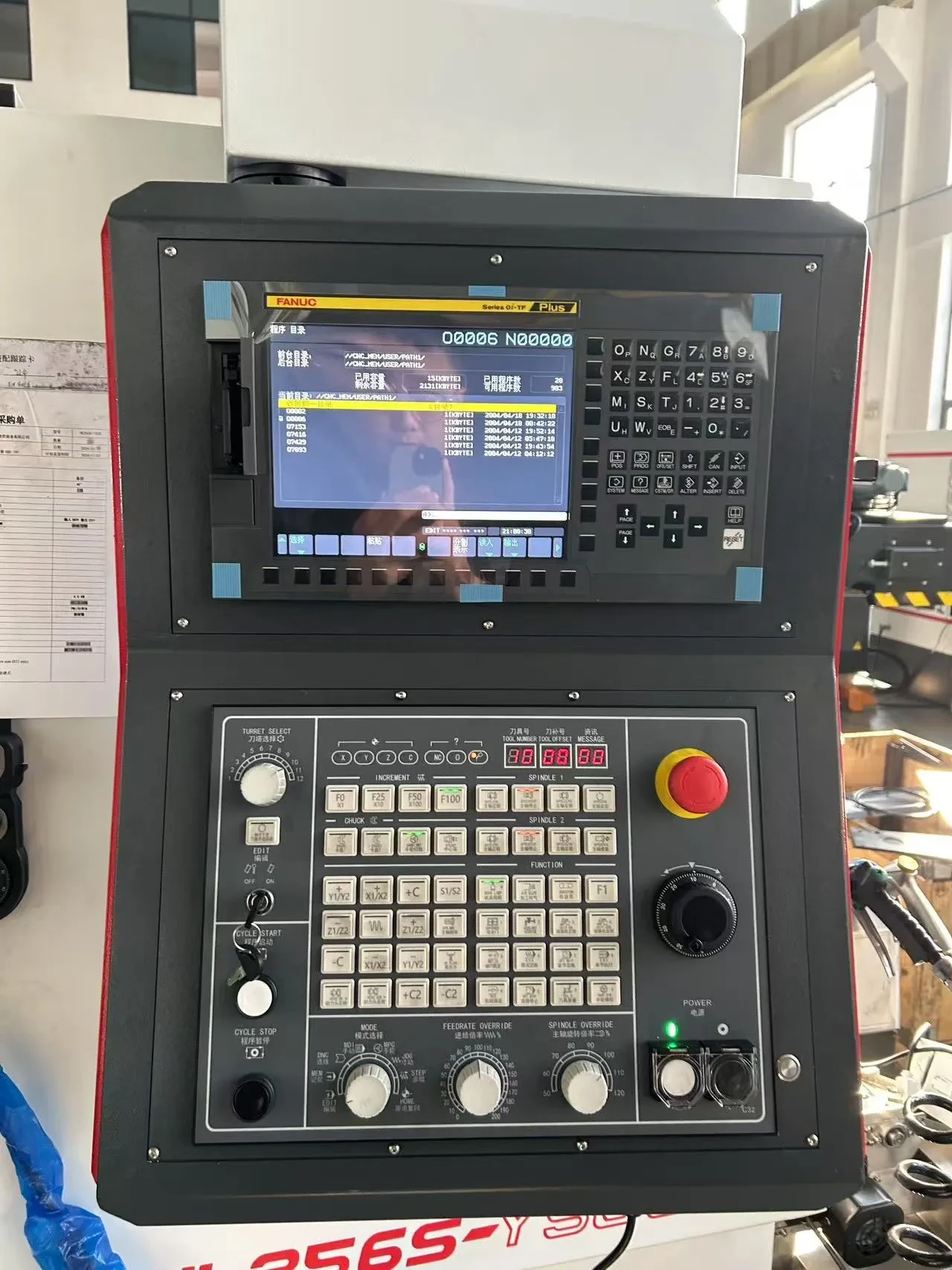

• Система ЧПУ Fanuc 0i-TF Plus (1) + 10,4″ LCD, 2 Мб памяти для хранения УП
• Функция ЧПУ: М30 – автоматическое отключение
• Пульт управления переносной, с маховичком
• Трансформатор
• Главный шпиндель со встроенным мотором мощностью 23/31  кВт, 4000 об/мин)
• Контршпиндель со встроенным мотором мощностью 13/18 кВт, 2940 об/мин)

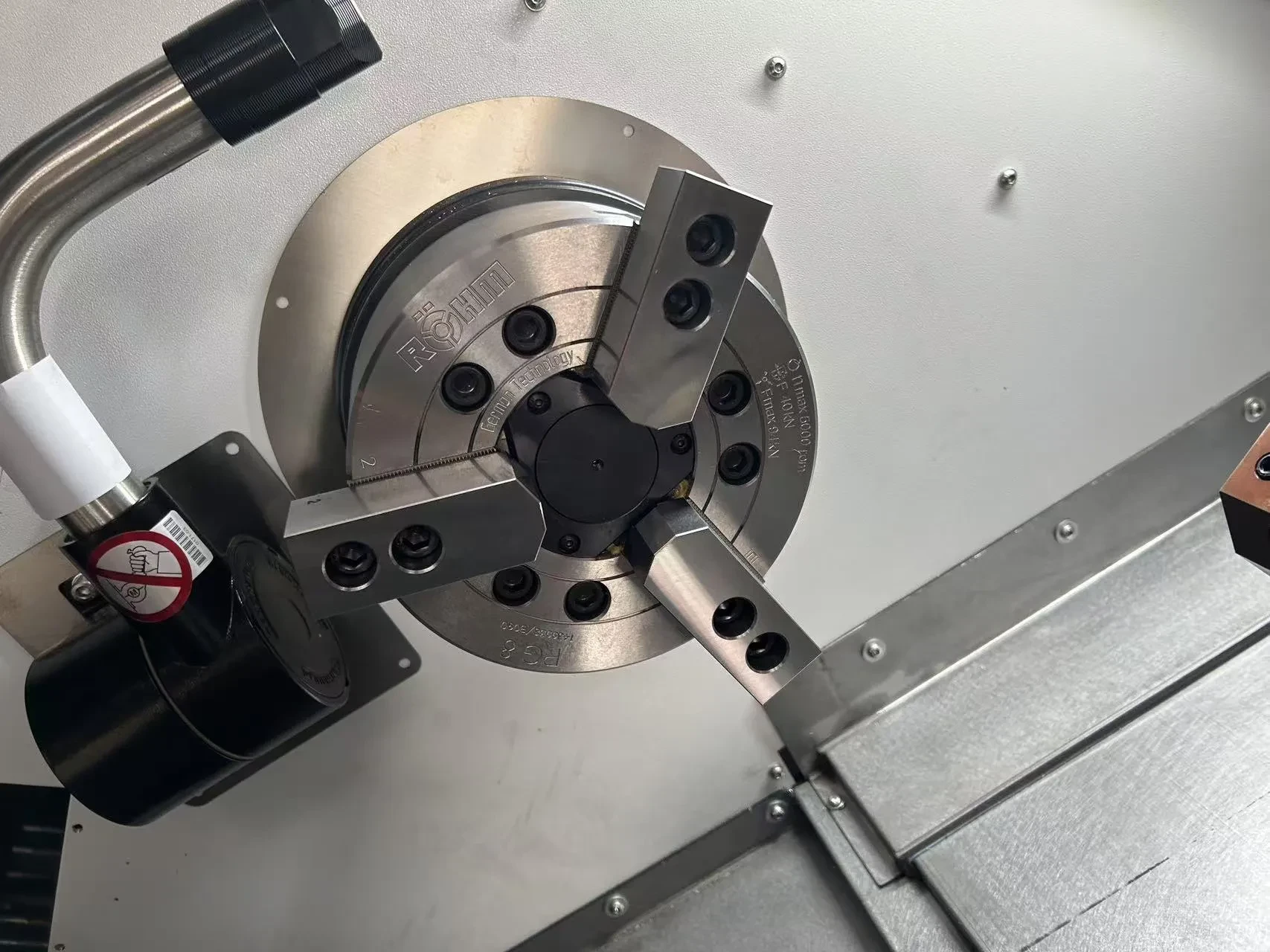

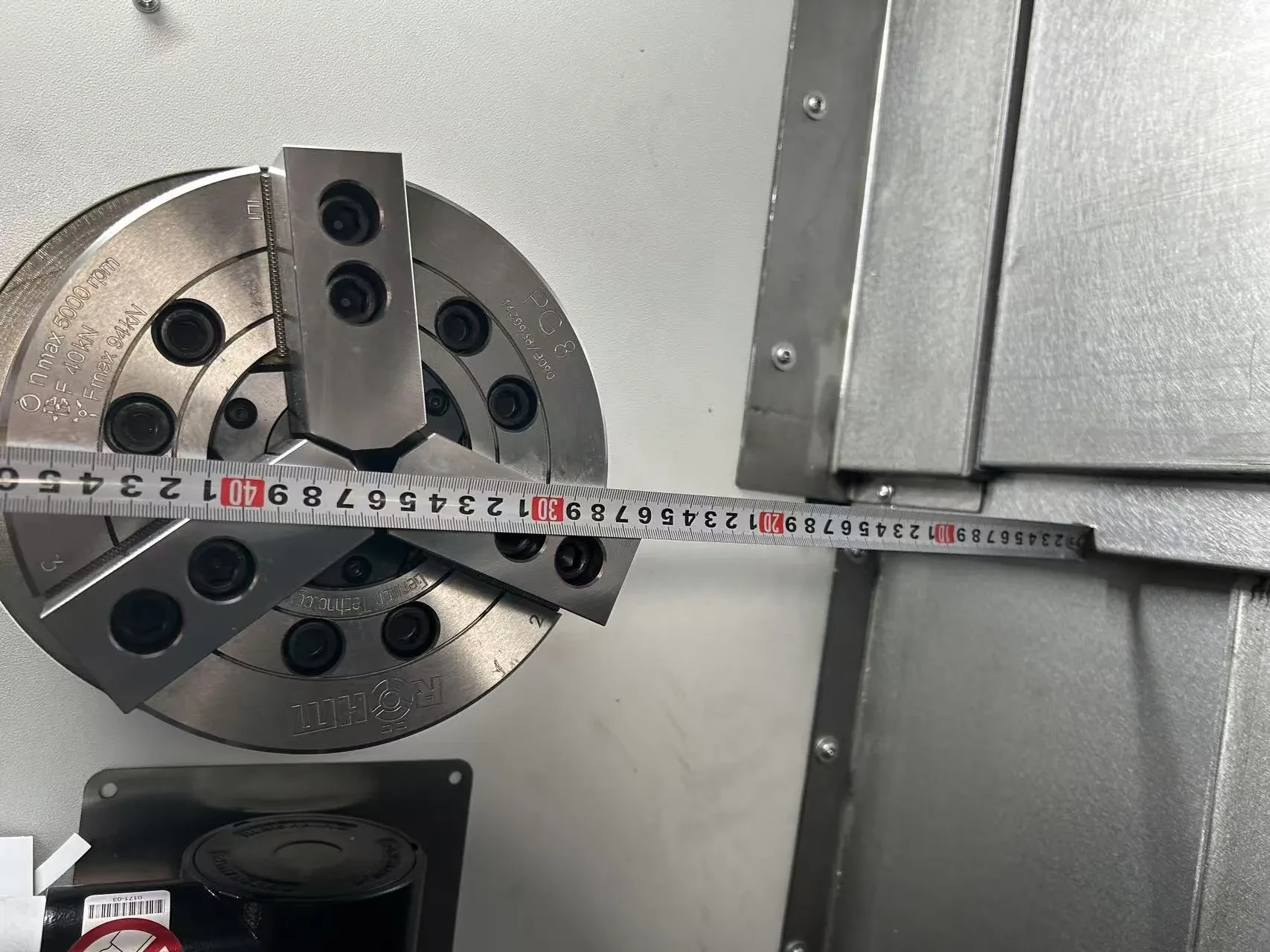

• Патрон главного шпинделя: 3-кулачковый гидравлический полый, диаметр ø210 мм (8”), 1 к-т твердых  и 1 к-т мягких кулачков \\
• Патрон контршпинделя: 3-кулачковый гидравлический, диаметр ø152 мм (6”), 1 к-т твердых  и 1 к-т мягких кулачков
• Датчик положения гидроцилиндра
• Ось С (дискретность 0,001°)

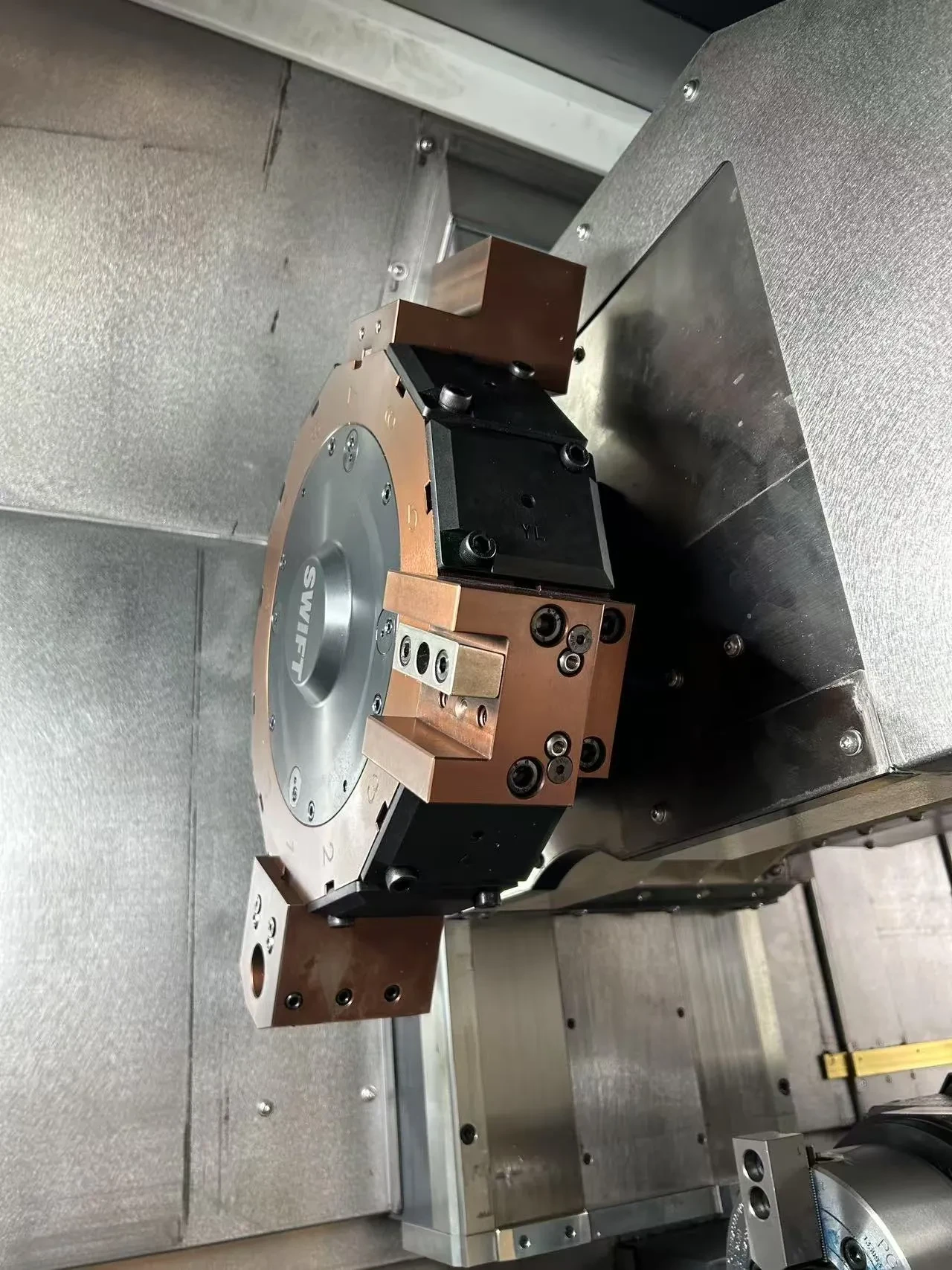

• Приводная револьверная головка на 12 позиций, BMT55, со встроенной осью Y
• Стартовый набор инструментальной оснастки для головки BMT55 стандарт
• Угловой (радиальный) приводной блок – 2 шт.
• Прямой (осевой) приводной блок – 2 шт.
• Расточной блок Ø32 – 2 шт.
• Блок для наружного точения, 25*25 – 2 шт.
• Блок для торцевой обработки, 25*25 – 2 шт.
• Система подачи СОЖ через револьверную головку
• ШВП по осям с преднатягом

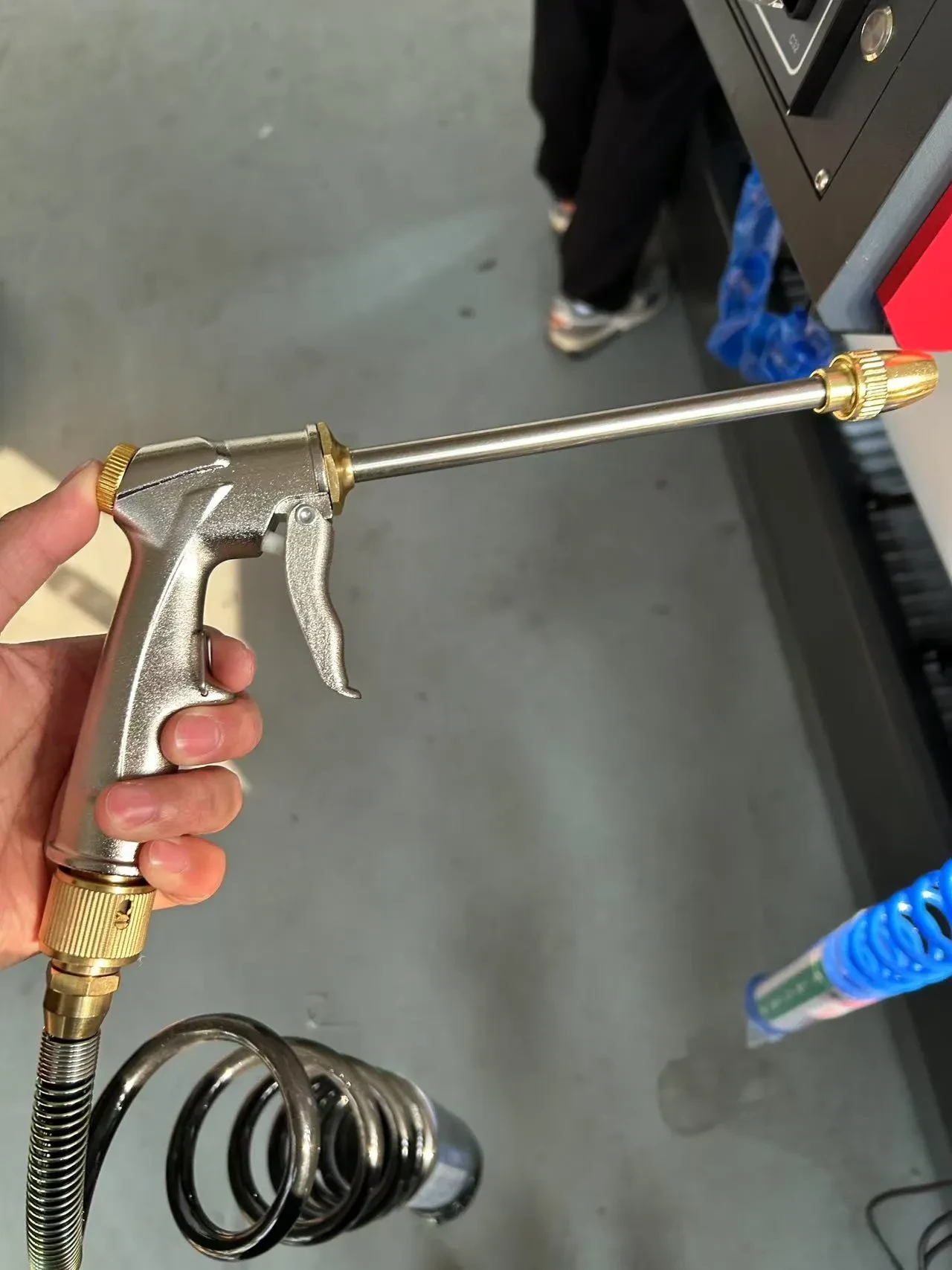

• Пистолет для подачи сжатого воздуха
• Пистолет для подачи СОЖ
• Кожух станка полностью закрытый

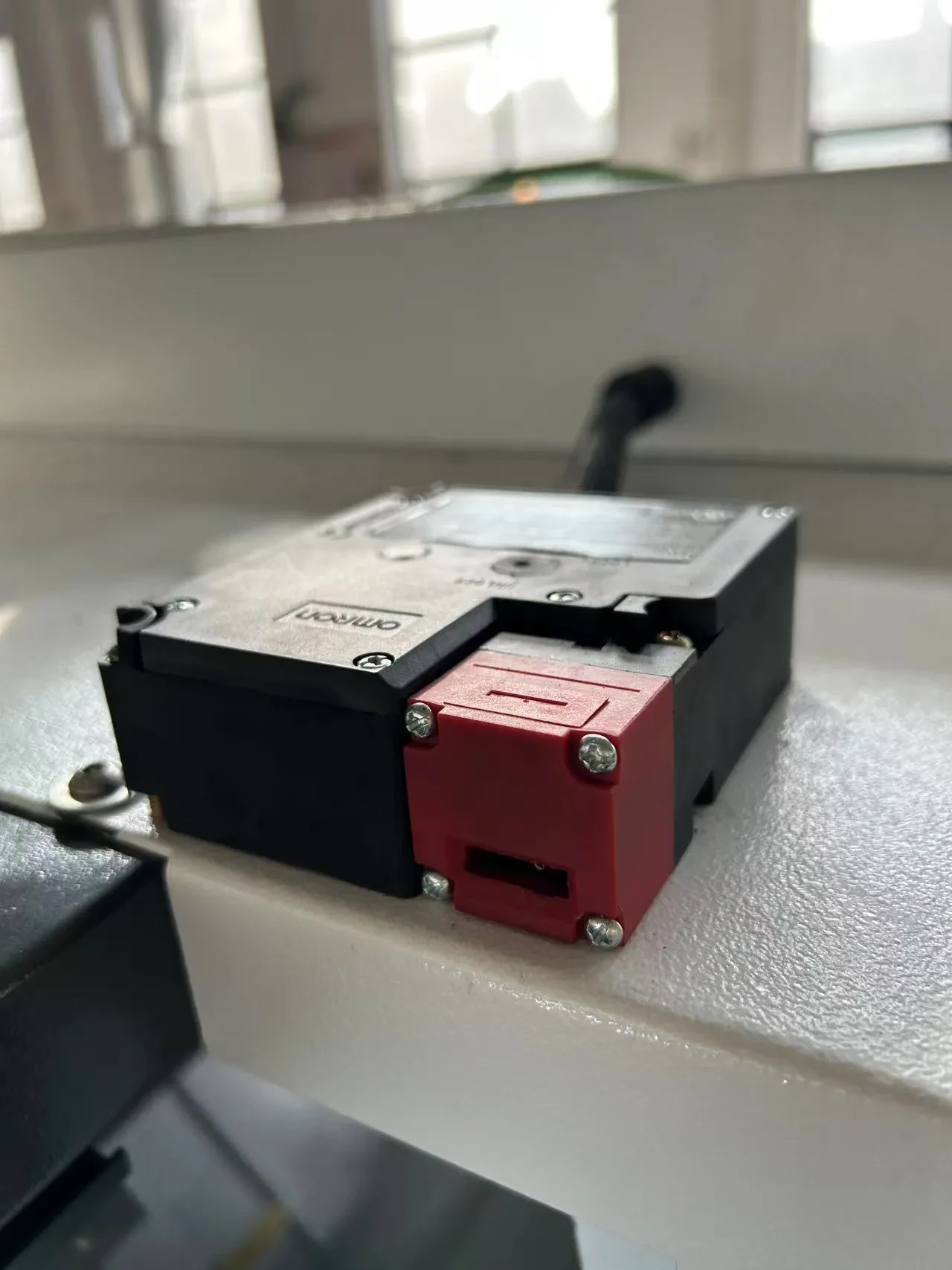

• Блокировка дверей
• Педаль для зажима / разжима кулачков

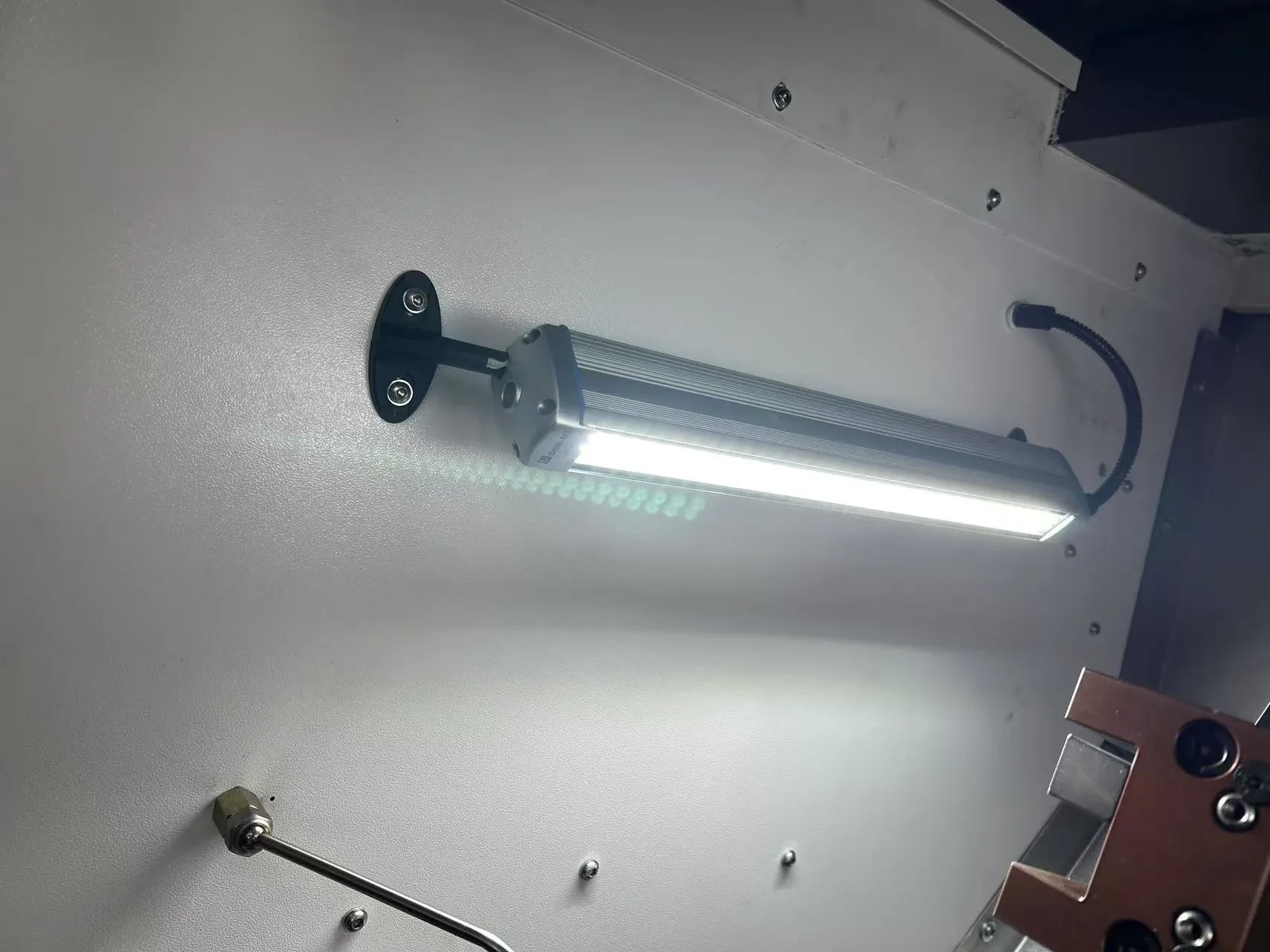

• Освещение рабочей зоны
• Индикация состояния станка

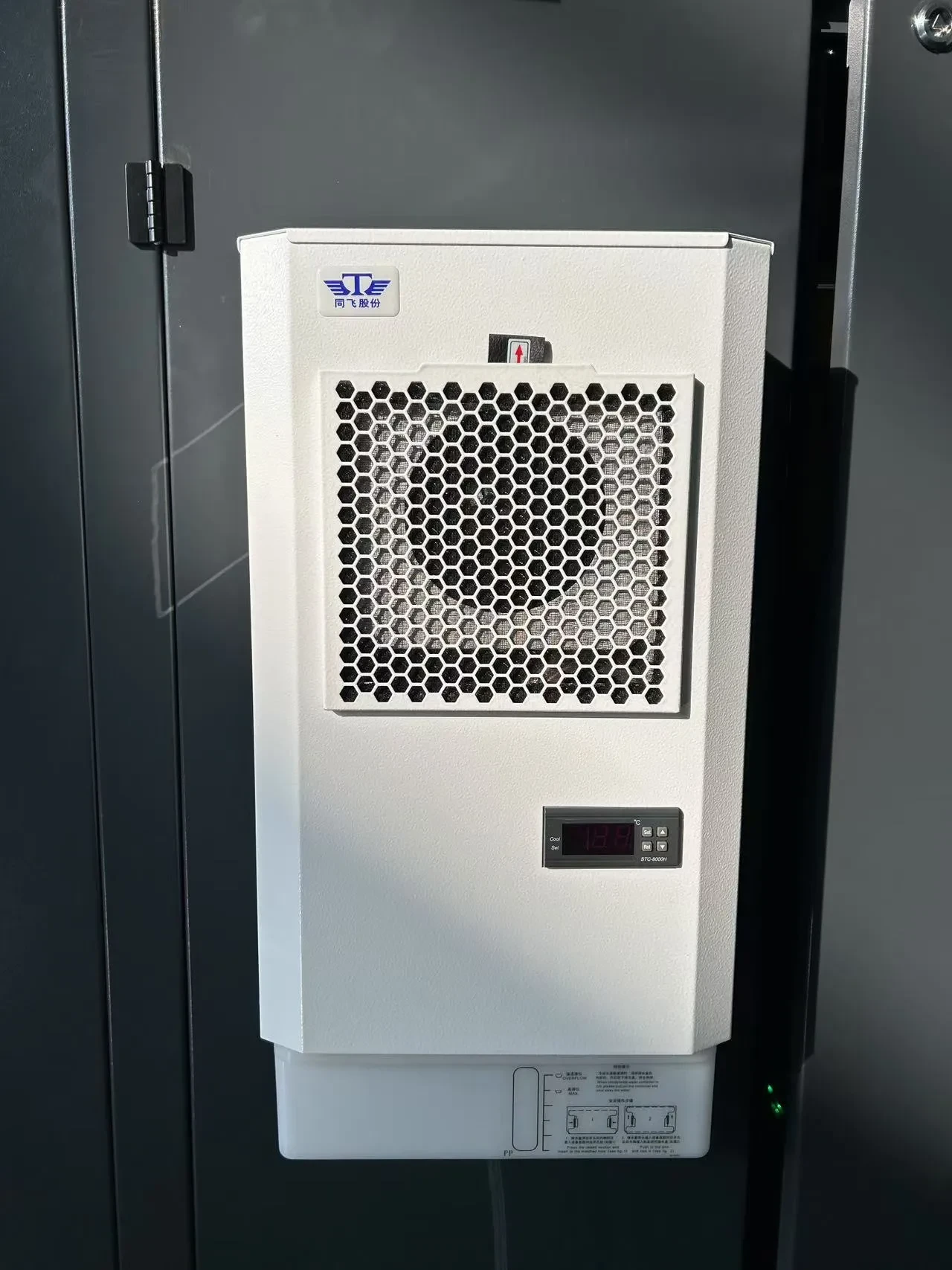

• Система охлаждения электрошкафа: теплообменник
• Система смазки автоматическая централизованная
• Гидравлическая станция

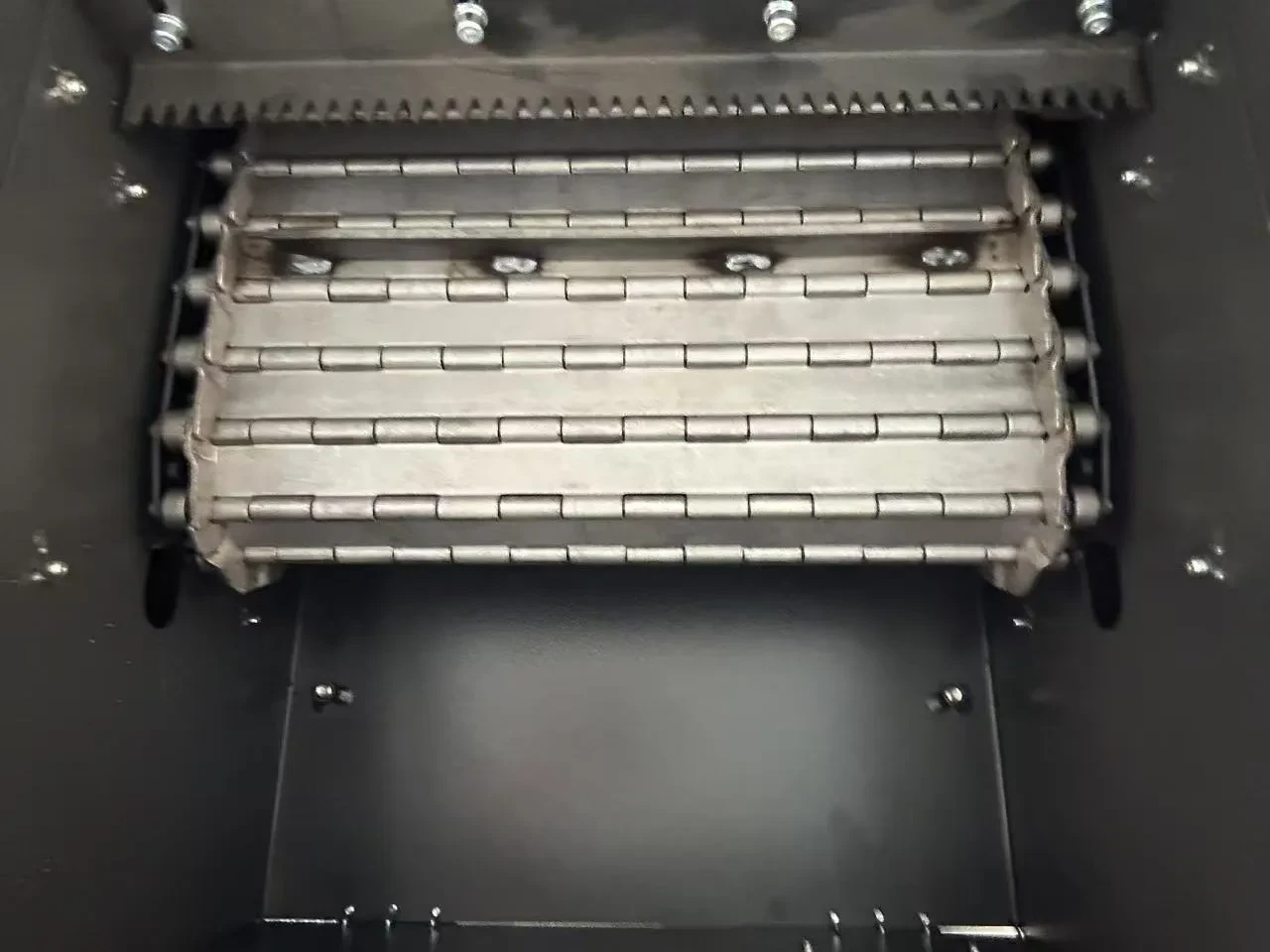

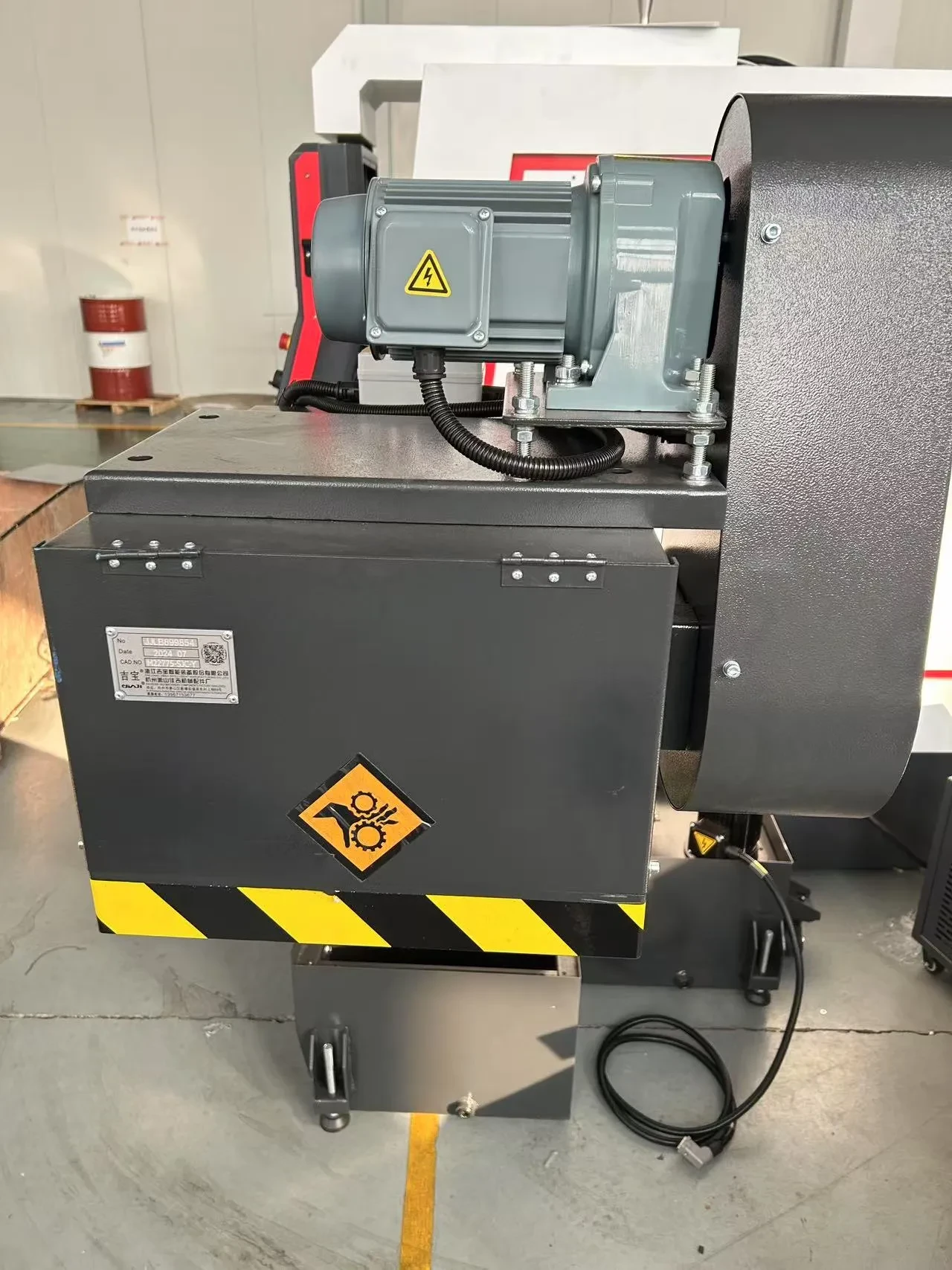

• Автоматический конвейер для удаления стружки, ленточного типа, включая кнопку аварийного отключения

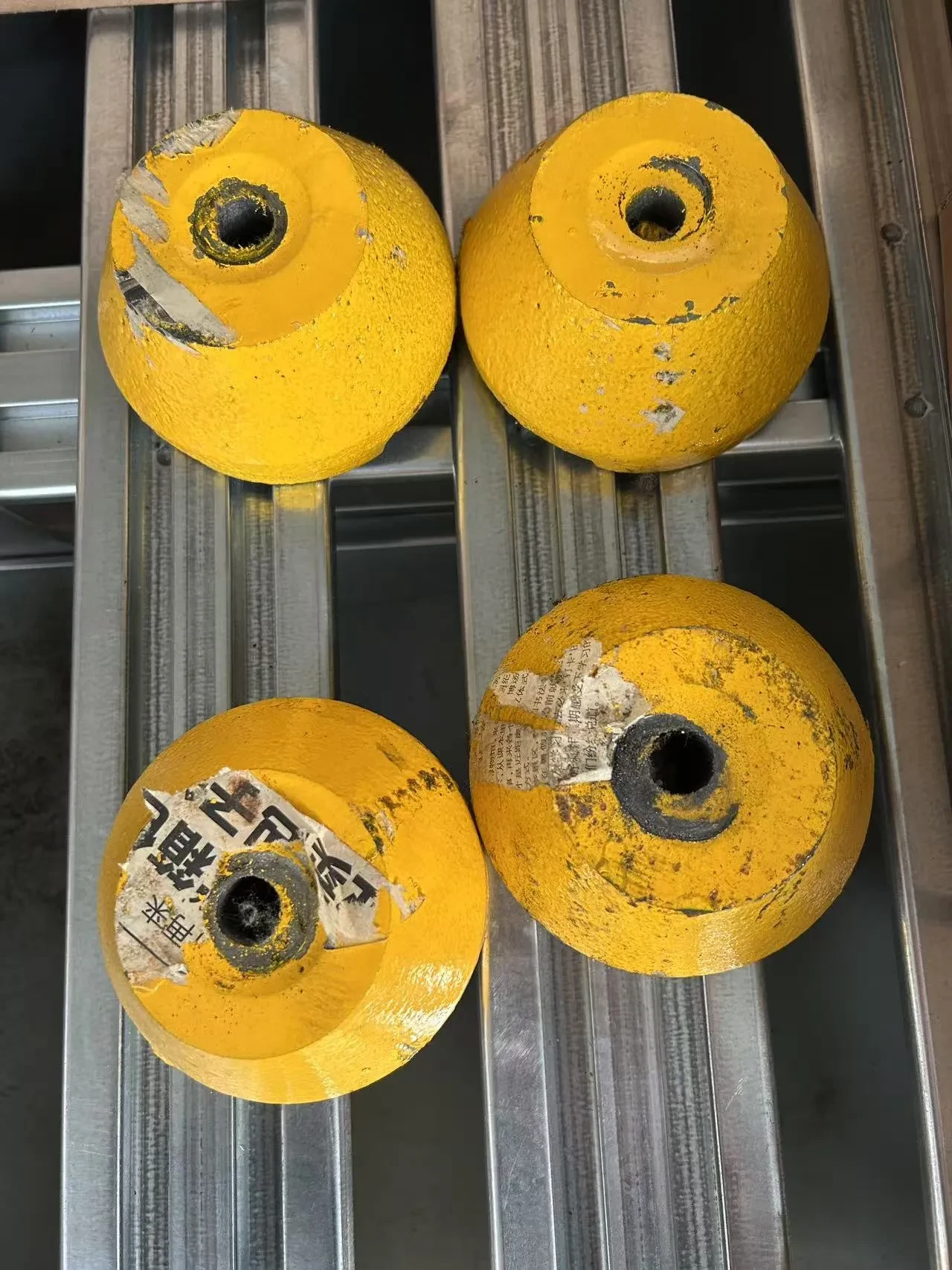

• Комплект выравнивающих опор
• Комплект инструмента для наладки и обслуживания станка
• Комплект технической документации
• Улавливатель для деталей
• Направляющие скольжения для оси Y
• Комплект технической документации

Дополнительная комплектация:

• Функция ЧПУ Fanuc: Helical interpolation (Спиральная/винтовая интерполяция)
• Функция ЧПУ: диалоговое программирование Manual Guide I
• Обдув патрона главного и контршпинделя сжатым воздухом
• Патрон главного шпинделя: 3-кулачковый гидравлический полый, диаметр ø305 мм (12”)
• Люнет гидравлический неподвижный, Ø50-200 мм
• Автомат подачи прутка, макс диаметр прутка 65 мм, макс. длина прутка 1500 мм

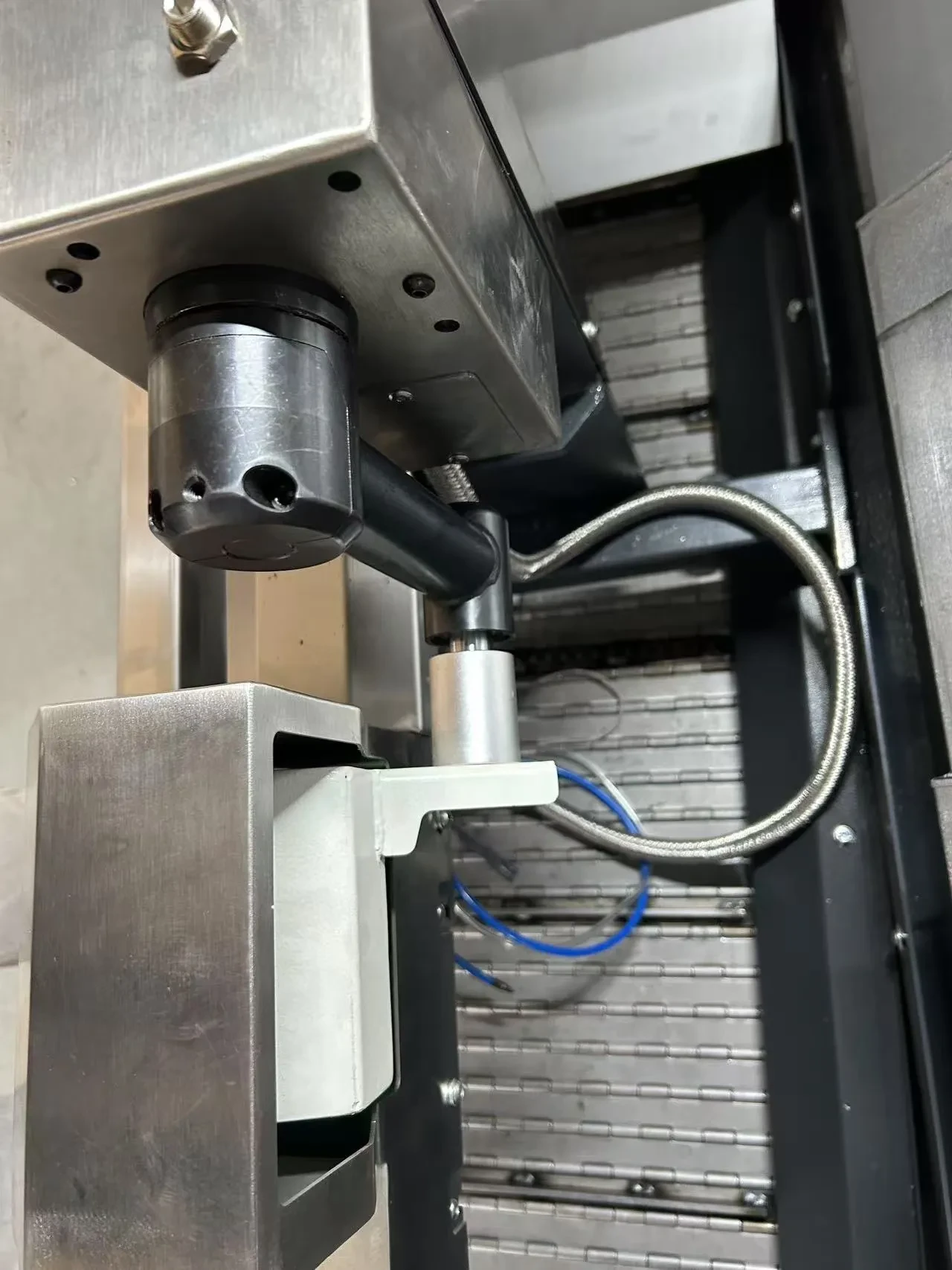

• Система измерения инструмента откидная, моторизованная HPMA (Renishaw)
• Система измерения инструмента ручная, съемная HPRA (Renishaw)
• Система измерения инструмента откидная, механическая HPPA (Renishaw)
• Улавливатель для деталей
• Комплект масел и СОЖ для заправки станка
• ПО SprutCAM для моделирования обработки и написания УП
• Автоматическая система мониторинга X-TENSIVE
• Дополнительный набор инструментальной оснастки для головки BMT55
