Токарный обрабатывающий центр с ЧПУ HL258-Y500, Stanza, Китай

Преимущества и выгоды:

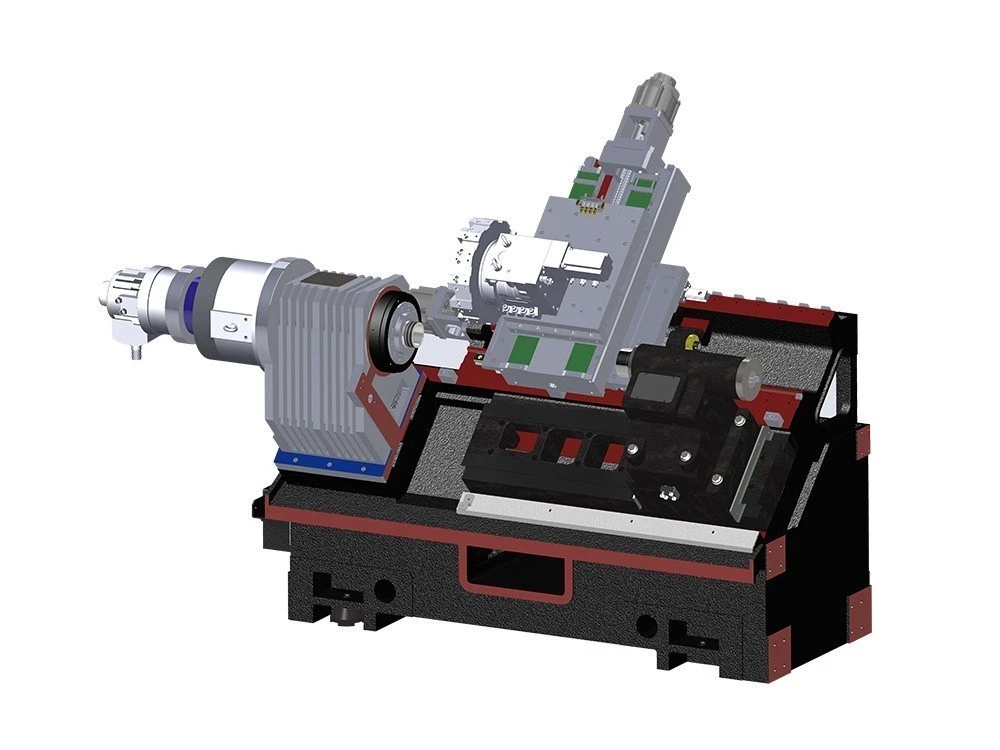

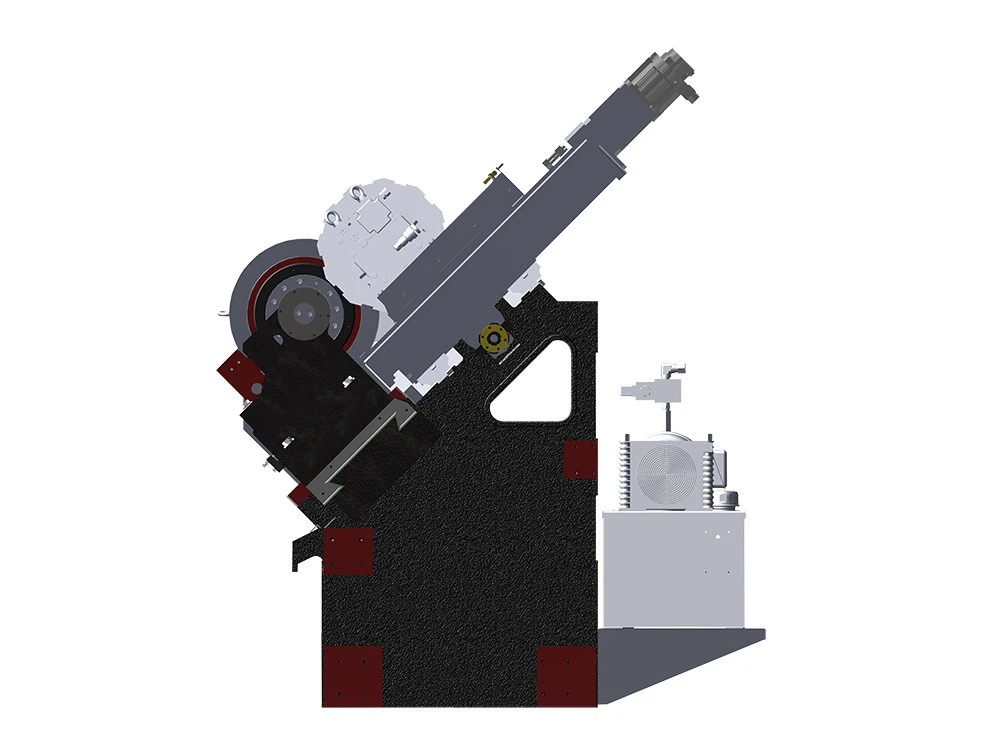

• Масса станка 5000 кг и цельнолитая станина с рёбрами жёсткости обеспечивают жёсткость, точность и стабильность, минимизируют вибрации и деформации. Каждая станина проходит FEM-анализ.
• Направляющие качения обеспечивают точность позиционирования до 0,006 мм и повторяемость до 0,004 мм. Для компенсации погрешностей возможна установка оптических линеек по осям X и Z.
• Ось Y ортогонального типа со своей ШВП исключает «виртуальные ходы» и мёртвые зоны, повышает точность и повторяемость обработки.
• Направляющие скольжения по оси Y (ход 100 мм) обеспечивают жёсткость и эффективное гашение вибраций при фрезерных операциях и внецентровом сверлении.
• Шарико-винтовые пары с преднатягом исключают люфты и обеспечивают плавность перемещений и стабильное качество обработки.
• Программируемая задняя бабка МК5 с механическим прижимом гарантирует надёжное закрепление длинномерных заготовок.
• Приводная револьверная головка BMT55 фиксируется четырьмя болтами и позиционируется по шпоночным пазам. Поддерживает фрезерование, внецентровое сверление и токарные операции. В комплекте — 7 статичных и 4 приводных блока.
• Система ЧПУ Fanuc 0i-TF PLUS с оптоволоконной связью обеспечивает высокую точность и синхронизацию осей. Встроенная память — 2 МБ с возможностью расширения.
• Функция MANUAL GUIDE i позволяет оператору создавать и проверять управляющие программы прямо на стойке, ускоряя наладку.
• Встроенный мотор-шпиндель с отверстием Ø86 мм работает на высоких скоростях без ограничений, исключая изгибающие моменты и перегрев.
• Главный серводвигатель Fanuc мощностью 18,5/22 кВт и скоростью до 3000 об/мин обеспечивает высокий крутящий момент, низкий уровень вибраций и точность обработки.

Стандартная комплектация:

• Система ЧПУ Fanuc 0i-TF Plus (1) + 10,4″ LCD
• Функция ЧПУ Fanuc: Helical interpolation (Спиральная/винтовая интерполяция)
• Функция ЧПУ: диалоговое программирование Manual Guide I
• Функция ЧПУ: М30 – автоматическое отключение
• Пульт управления переносной с маховичком, включая кнопку аварийного отключения
• Трансформатор
• Главный шпиндель со встроенным мотором мощностью 18,5/22 кВ
• Патрон главного шпинделя: 3-кулачковый гидравлический полый, диаметр ø254 мм (10”)
• 1 к-т твердых  и 1 к-т мягких кулачков стандарт
• Датчик положения гидроцилиндра
• Ось С (дискретность 0,001°)
• Приводная револьверная головка на 12 позиций, BMT55, со встроенной осью Y
• Стартовый набор инструментальной оснастки для головки BMT55
• Угловой (радиальный) приводной блок – 2 шт.
• Прямой (осевой) приводной блок – 2 шт.
• Расточной блок Ø32 – 3 шт.
• Блок для наружного точения, 25*25 – 4 шт.
• Блок для торцевой обработки, 25*25 – 2 шт.
• Система подачи СОЖ через револьверную головку

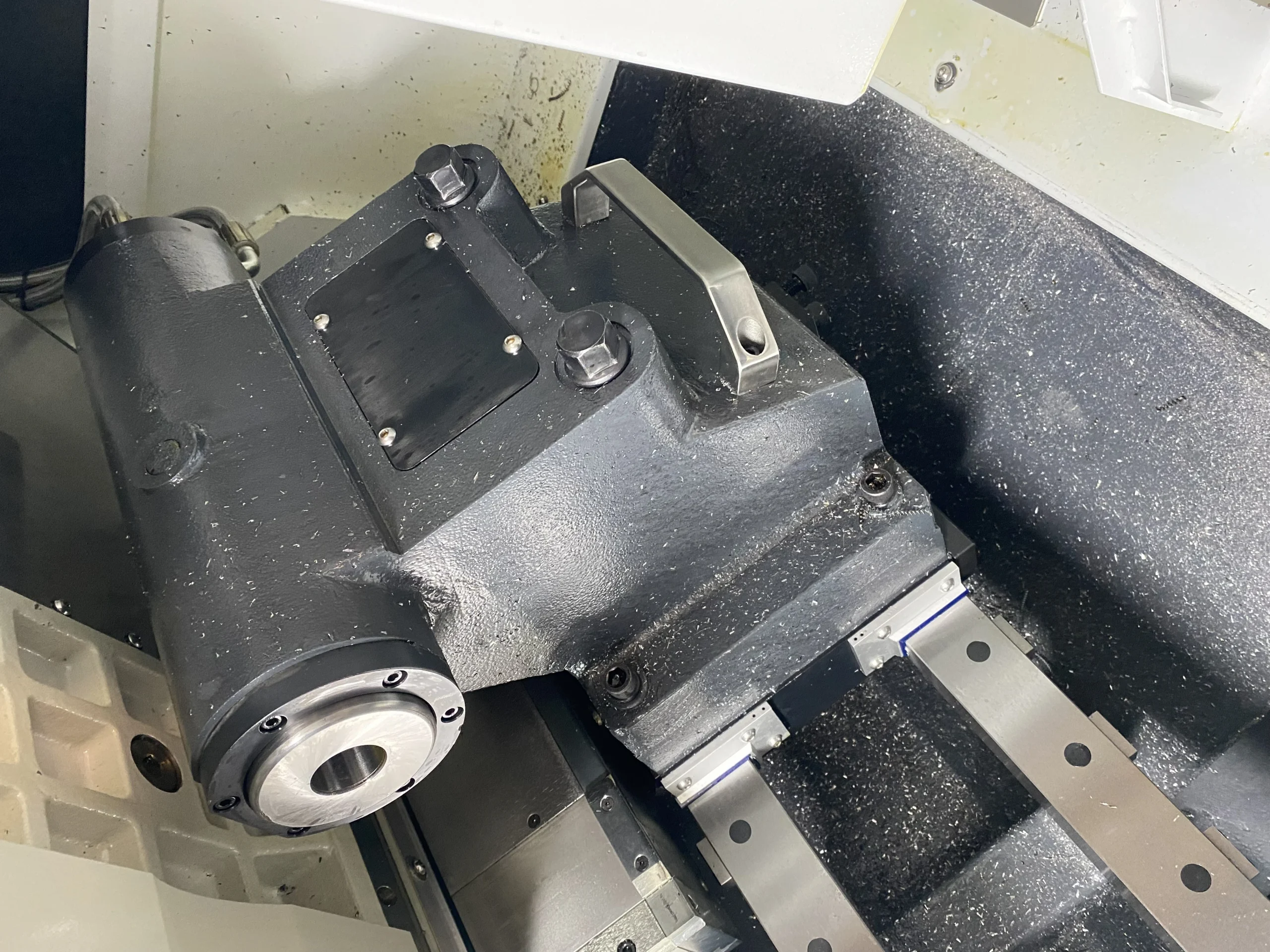

• Задняя бабка с гидравлической пинолью Морзе №5 включая задний центр, прижим задней бабки к направляющим механический
• ШВП по осям с преднатягом
• Пистолет для подачи сжатого воздуха
• Пистолет для подачи СОЖ
• Кожух станка полностью закрытый
• Блокировка дверей
• Педаль для зажима / разжима кулачков и выдвижения пиноли
• Освещение рабочей зоны
• Индикация состояния станка

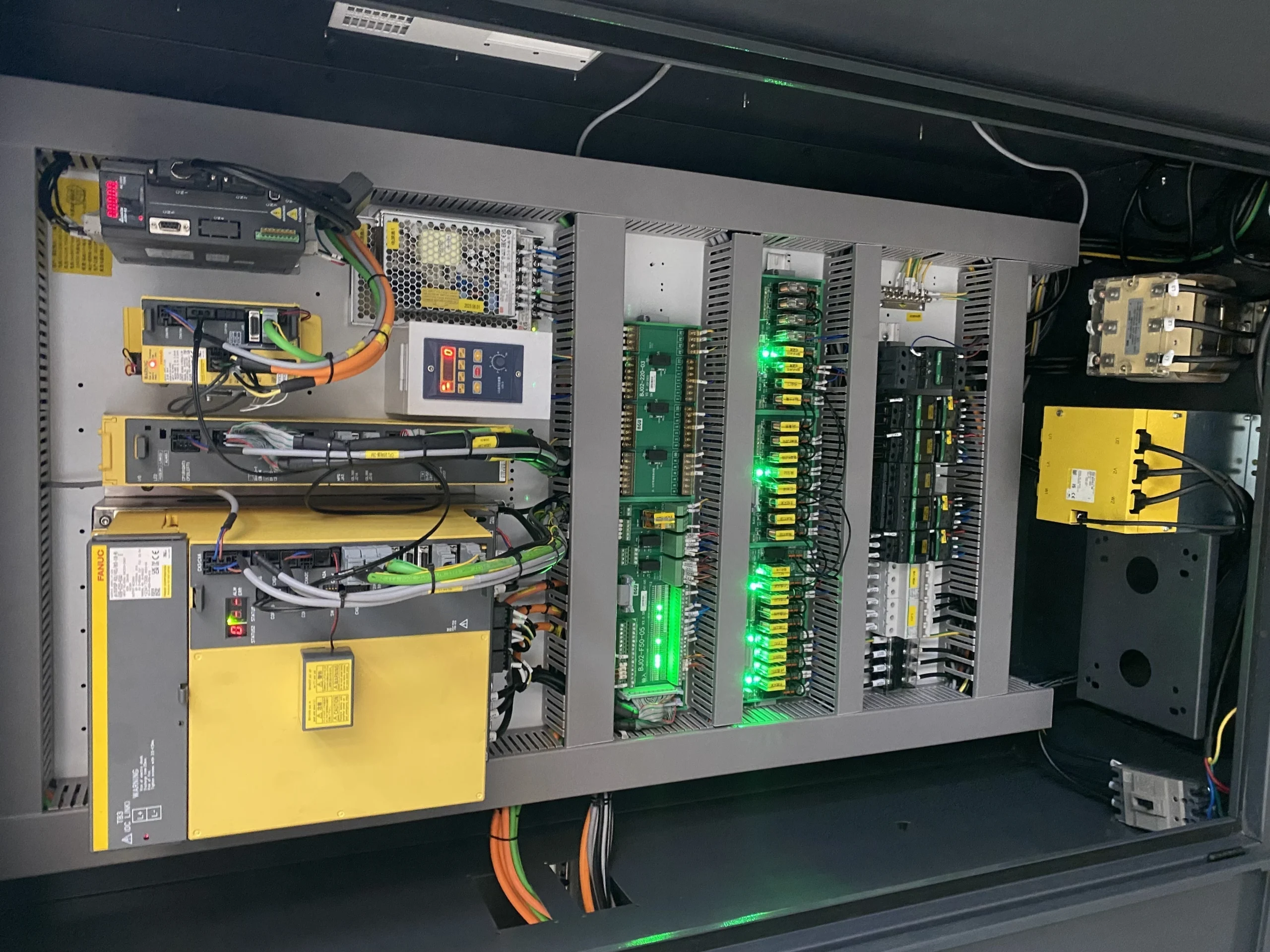

• Система охлаждения электрошкафа: кондиционер
• Система смазки автоматическая централизованная
• Гидравлическая станция
• Автоматический конвейер для удаления стружки, ленточного типа, включая кнопку аварийного отключения
• Комплект выравнивающих опор
• Комплект инструмента для наладки и обслуживания станка
• Направляющие скольжения для оси Y
• Маслоотделитель
• Комплект технической документации
• Система подачи СОЖ через револьверную головку 20 бар

Дополнительная комплектация:

• Задняя бабка, конус Морзе №5, база программируемая(с сервоприводом)
• Патрон главного шпинделя: 3-кулачковый гидравлический полый, диаметр ø305 мм (12”)
• Люнет гидравлический неподвижный, Ø50-200 мм
• Автомат подачи прутка, макс диаметр прутка 65 мм, макс. длина прутка 1500 мм
• Система измерения инструмента откидная, моторизованная HPMA (Renishaw)
• Система измерения инструмента ручная, съемная HPRA (Renishaw)
• Система измерения инструмента откидная, механическая HPPA (Renishaw)
• Улавливатель для деталей
• Комплект масел и СОЖ для заправки станка
• ПО SprutCAM для моделирования обработки и написания УП
• Автоматическая система мониторинга X-TENSIVE
• Дополнительный набор инструментальной оснастки для головки BMT55
