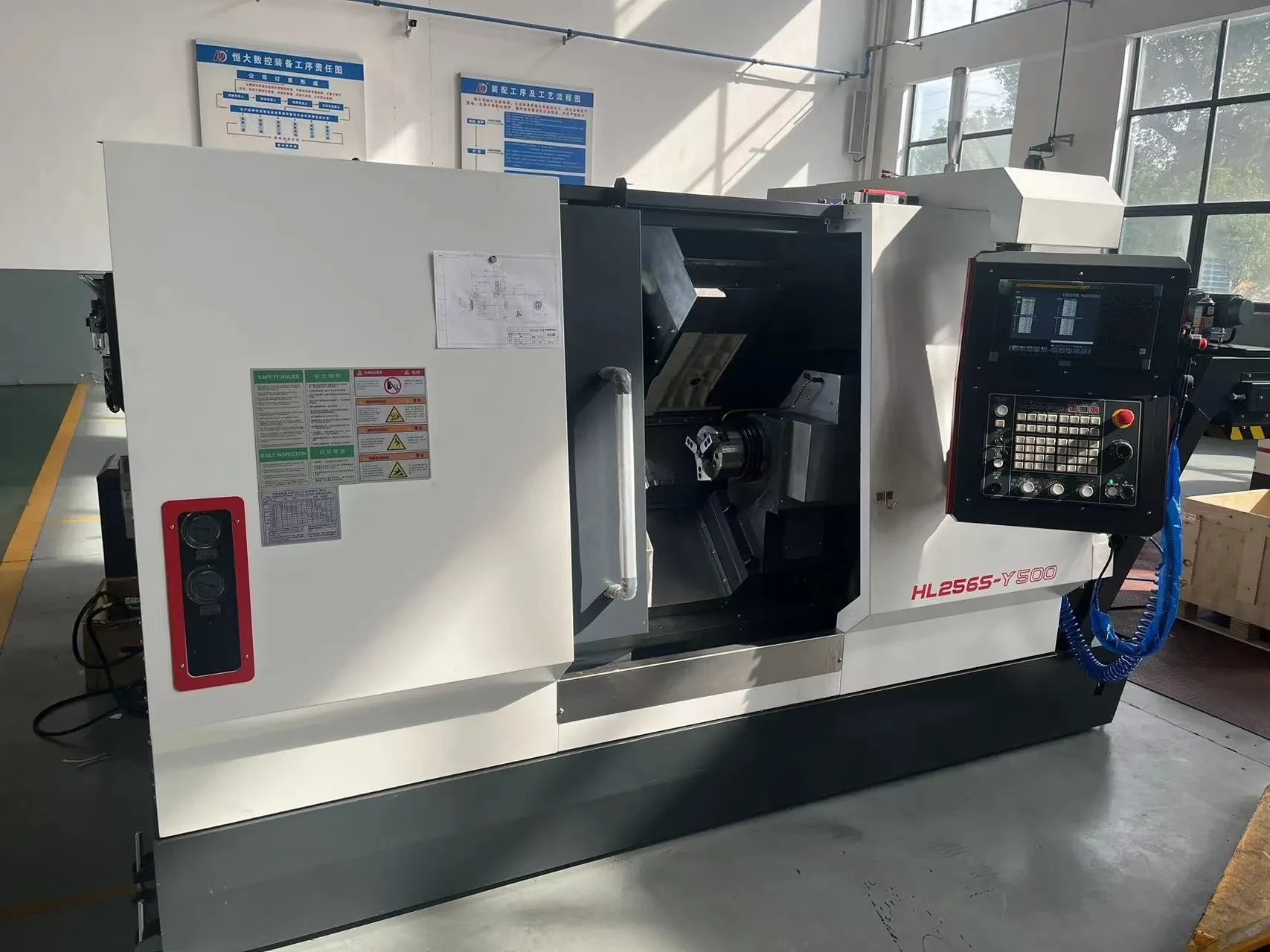

Токарный обрабатывающий центр с ЧПУ HL258S-D500, Stanza, Китай

Преимущества и выгоды:

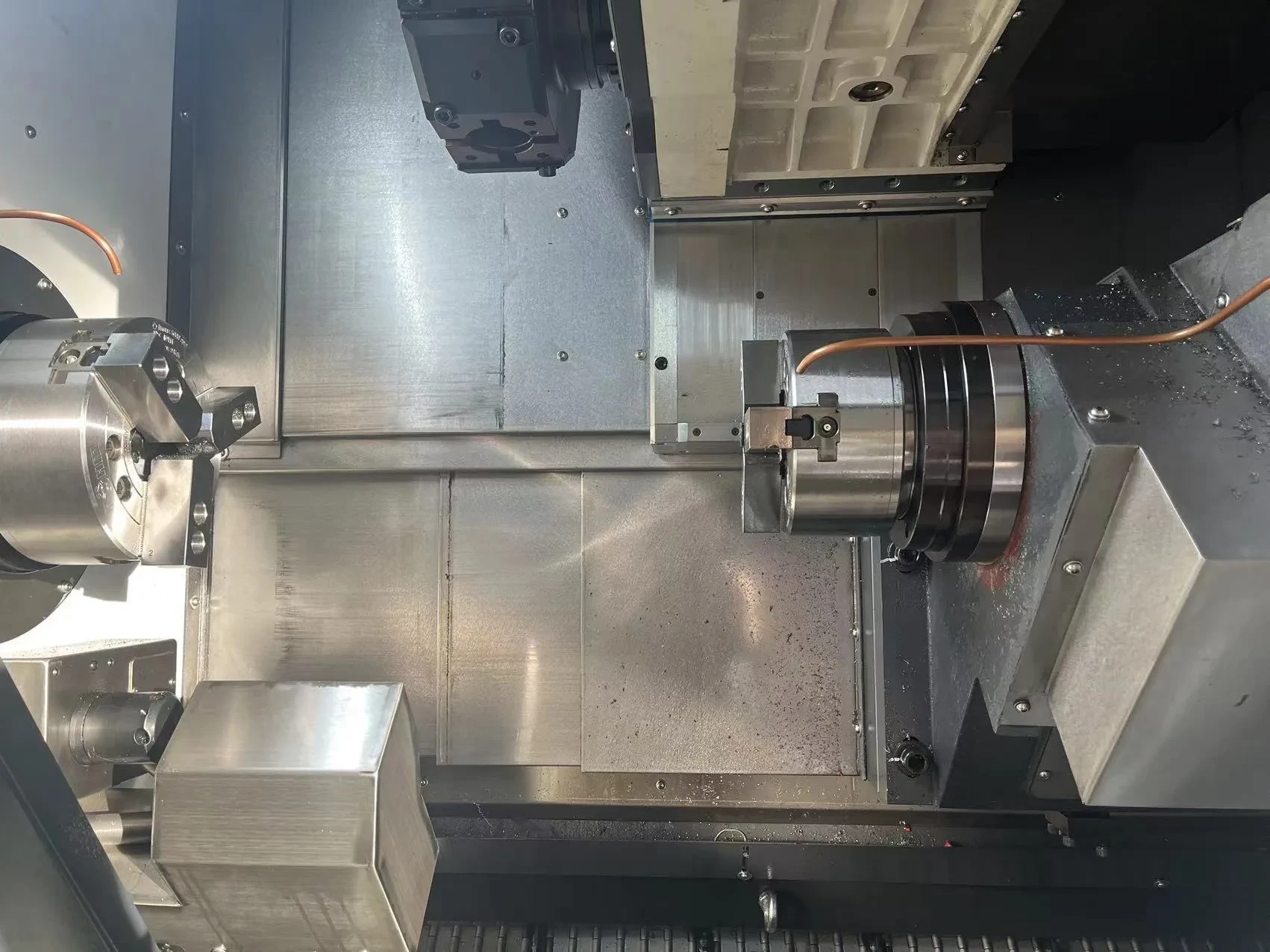

• Наличие второго патрона — контр шпинделя (ось А — 550 мм) дает возможность обработки изделий с жесткими допусками на размеры и взаимного расположения поверхностей, когда переустанов, переворот детали в главном (одном)  патроне не допустим. Благодаря этому имеем преимущества в высокой производительности, экономии производственных площадей, обеспечении точности изготовления.
• Главный мотор-шпиндель мощностью 18.5 / 22 кВт, с частотой вращения 3000 об\мин и вспомогательный — контршпиндель (аналогично со встроенным электродвигателем) мощностью 15 / 22 кВт  — частота вращения до 2940 об\мин  — обеспечивают обработку широкого спектра материалов. Синхронизация патронов при передаче изделий обеспечена как во время вращения обоих патронов, так и в статичном положении;
• Тип привода шпинделей — встроенные мотор-шпиндели —  обеспечивают высокую степень балансировки, исключает динамические и изгибающие моменты, а также может работать с максимальной скоростью неограниченное количество времени ввиду отсутствия лишних сопряжений и низкого порога нагрева. Отверстие в главном шпинделе позволяет обрабатывать пруток до 74 мм, в контр шпинделе до 56 мм.
• Станок большой массы – 5200 кг – с ребрами жесткости у цельнолитой станины отличается жесткостью, точностью и стабильностью обработки, минимизирует деформации под нагрузкой, исключает , снижает возникающие вибрации. Каждая станина проходит анализ FEM — методом конечных элементов с целью выявления зон, склонных к повышенным напряжениями или деформациям.
• Направляющие качения для перемещения суппорта в продольном и поперечном направлении отличаются низким коэффициентом трения между подвижными частями, обеспечивают высокую точность позиционирования 0,006 мм и повторяемость позиционирования 0,004 мм на высоких скоростях перемещения. Для компенсации погрешностей используют оптические линейки для осей Х, Z и А (поставляется опционально).
• Шарико-винтовая передача высокой жесткости с преднатягом для перемещения рабочих органов обеспечивает плавность и точность хода. Достигается стабильно высокое качество обработки деталей, исключено возникновение осевых и радиальных люфтов.
• Программируемая задняя бабка МК5 включая задний центр и механический прижим задней бабки к направляющим гарантирует точное позиционирование, быстрое и жесткое закрепление длинномерных заготовок.

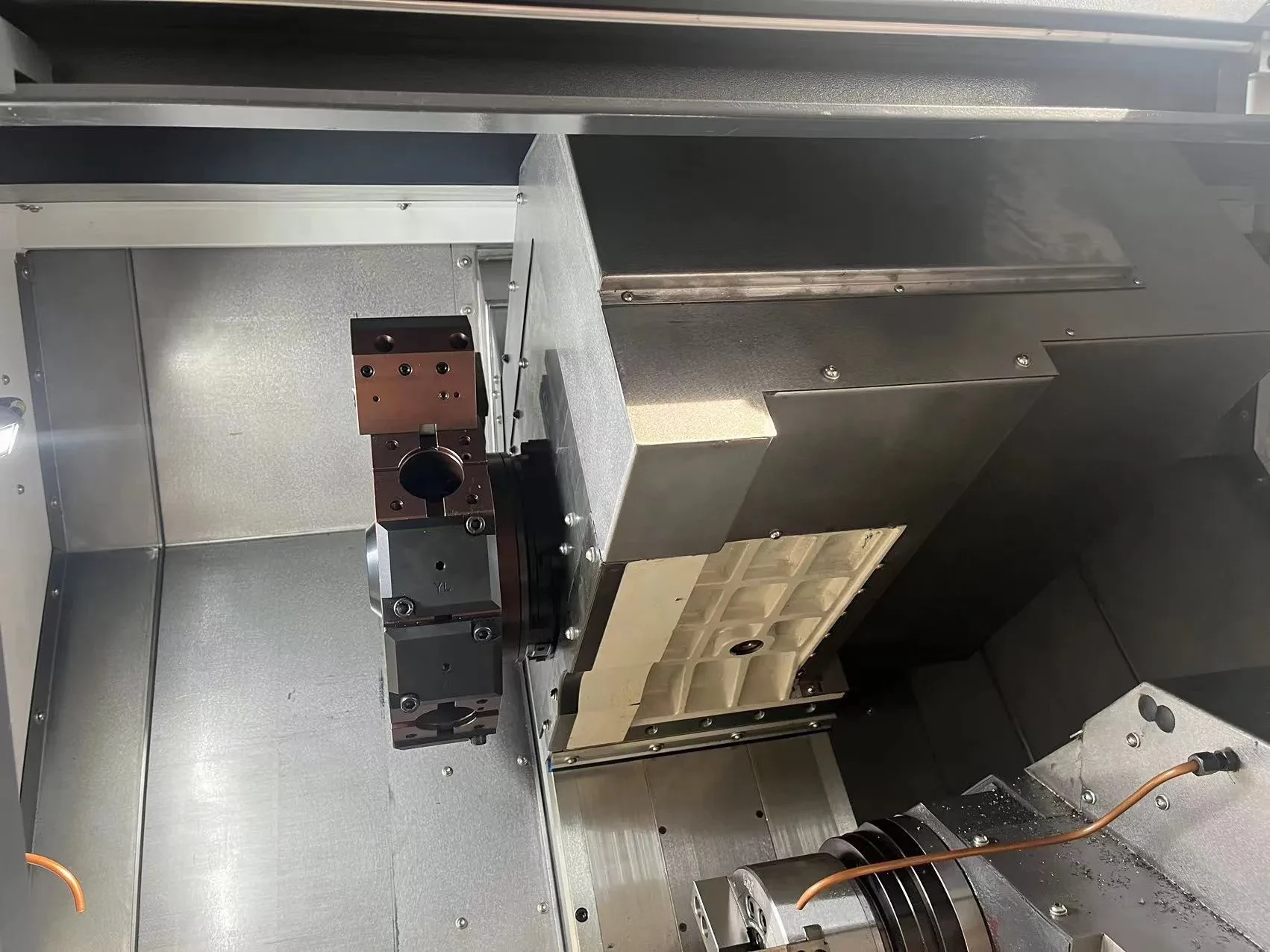

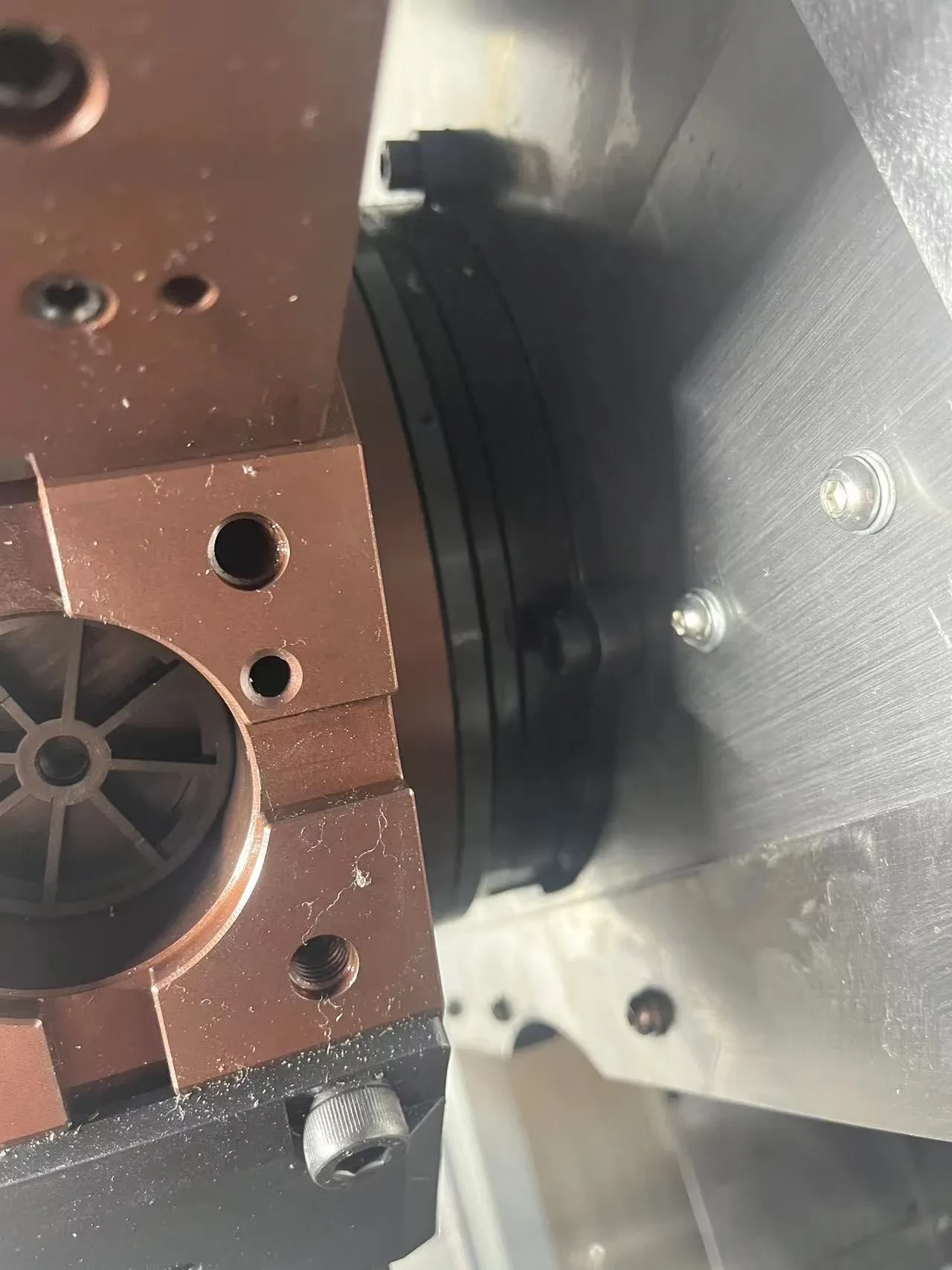

• Приводная револьверная головка формата BMT55 обеспечивает стабильность обработки за счет крепления инструментального блока 4 болтами и позиционирования по шпоночным пазам. Возможны операции фрезерования пазов, уступов, вне центрового сверления отверстий, канавок и прочие операции благодаря приводному инструменту и оси С. Предоставляется стартовый комплект оснастки — 9 статичных блоков для расточки, внутренней обработки, а также угловой и осевой приводные блоки — 4 шт.

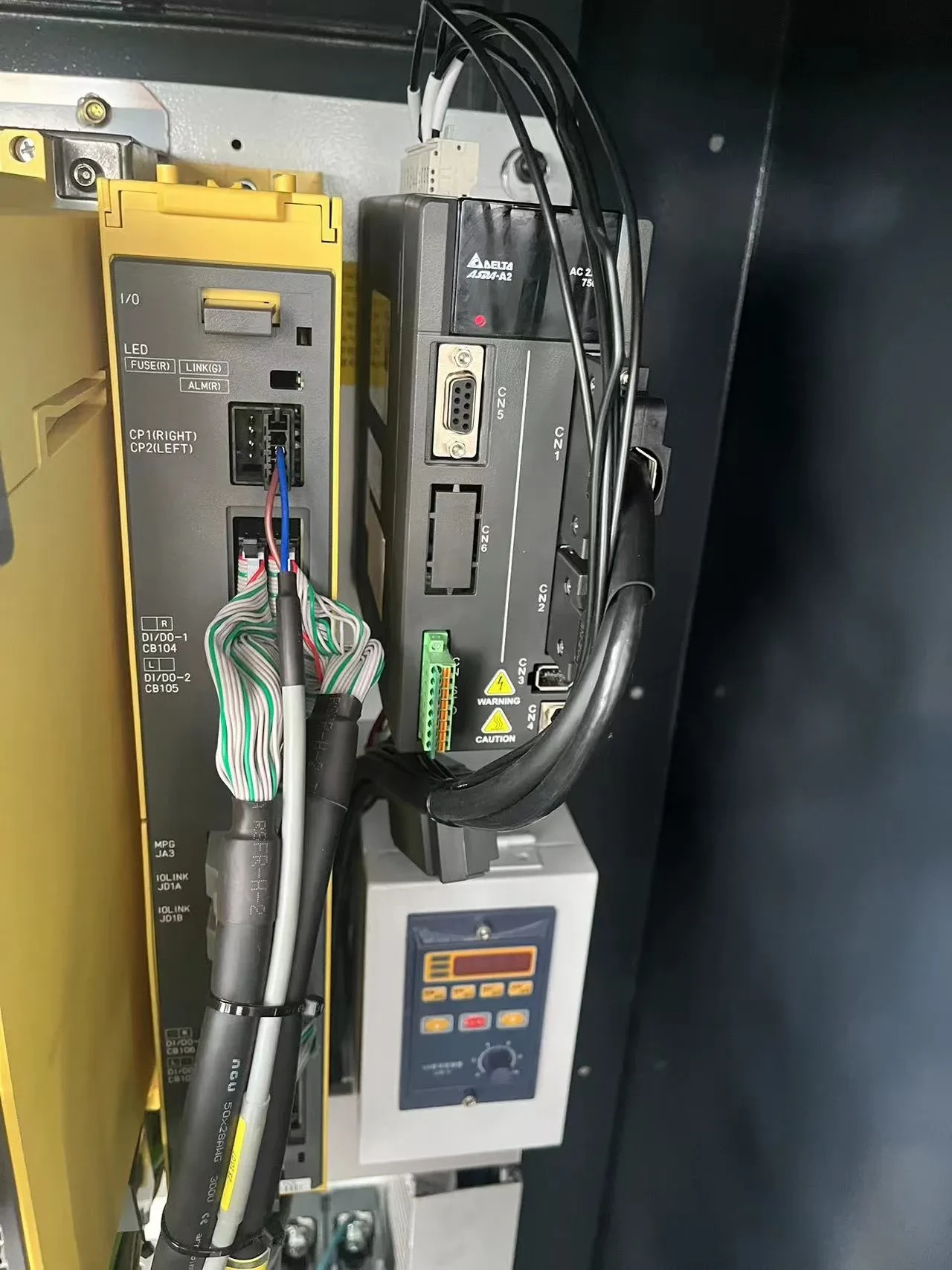

• ЧПУ Fanuc 0i-ТF PLUS  — 1 пакета снабжен оптоволоконной системой передачи данных между ЧПУ и приводами. Это минимизирует время цикла обратной связи по скорости, положению и току и обеспечивает высокую точность, плавность подач и синхронизацию осей станка. Для управляющих программ объем внутренней памяти увеличен до 2МБ.

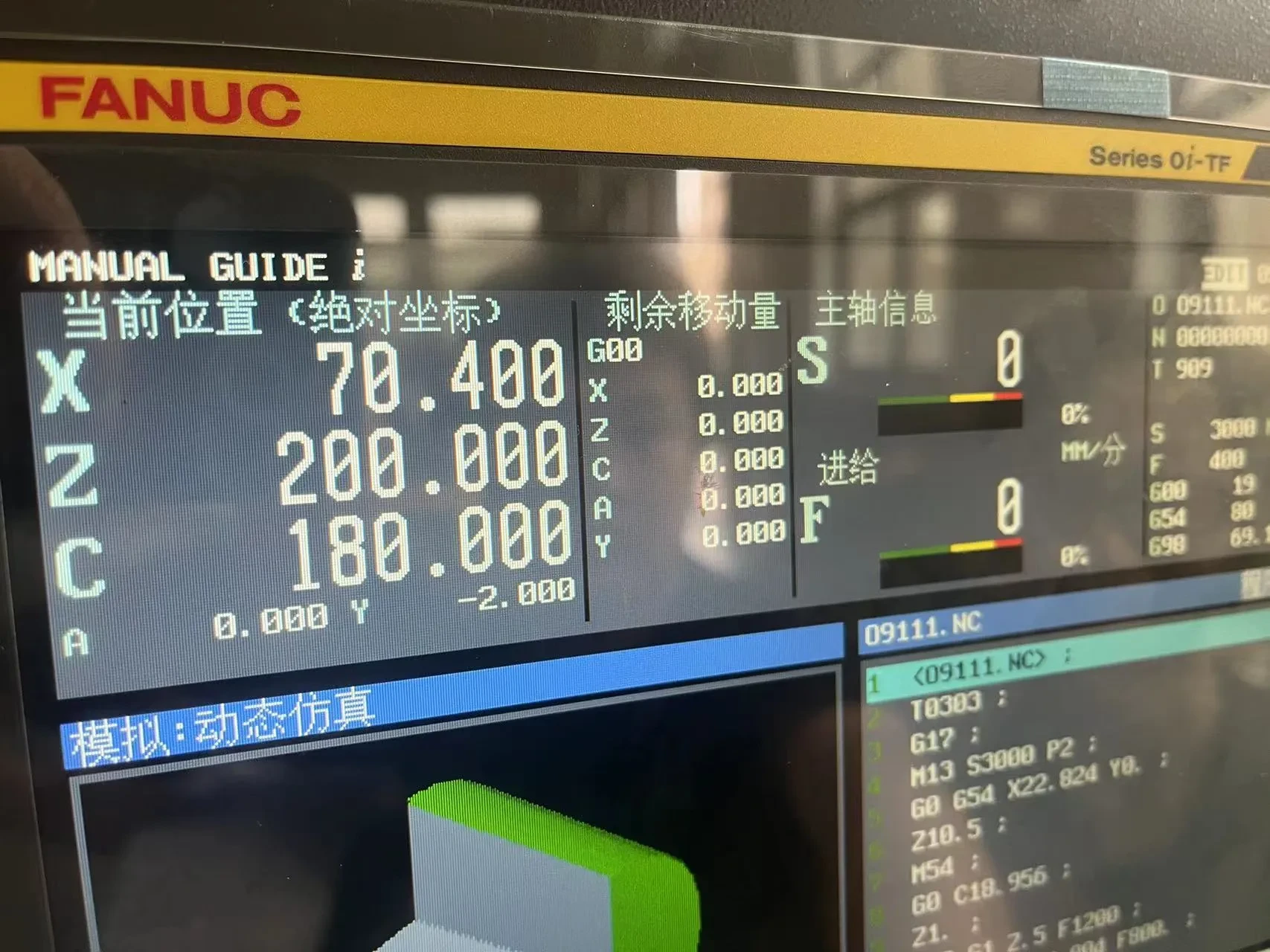

• Станок оснащен функцией упрощенного программирования прямо на стойке ЧПУ станка — MANUAL GUIDE i. Система расширяет возможности операторов, наладчиков — быстро и легко создавать УП не дожидаясь программиста, отработать новую программу на наличие несоответствий или ошибок.

Стандартная комплектация:

• Система ЧПУ Fanuc 0i-TF Plus, 2 Мб памяти для хранения УП
• Функция ЧПУ: М30 – автоматическое отключение
• Пульт управления переносной, с маховичком
• Трансформатор
• Главный шпиндель со встроенным мотором мощностью 18.5 / 22  кВт, 3000 об/мин

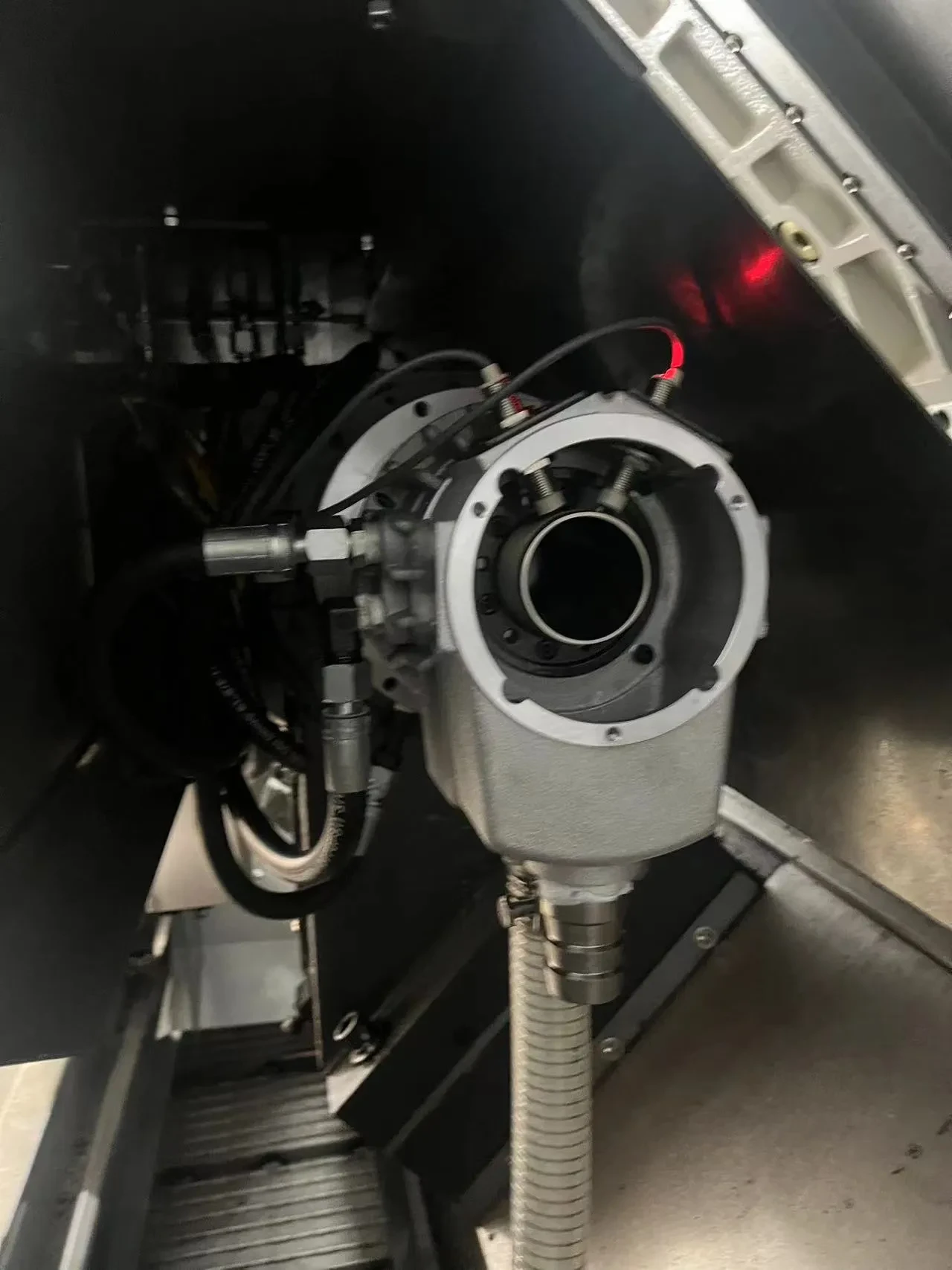

• Контршпиндель со встроенным мотором мощностью 15 / 22 кВт, 2940 об/мин
• Патрон главного шпинделя: 3-кулачковый гидравлический полый, диаметр ø254 мм (10”), 1 к-т твердых  и 1 к-т мягких кулачков

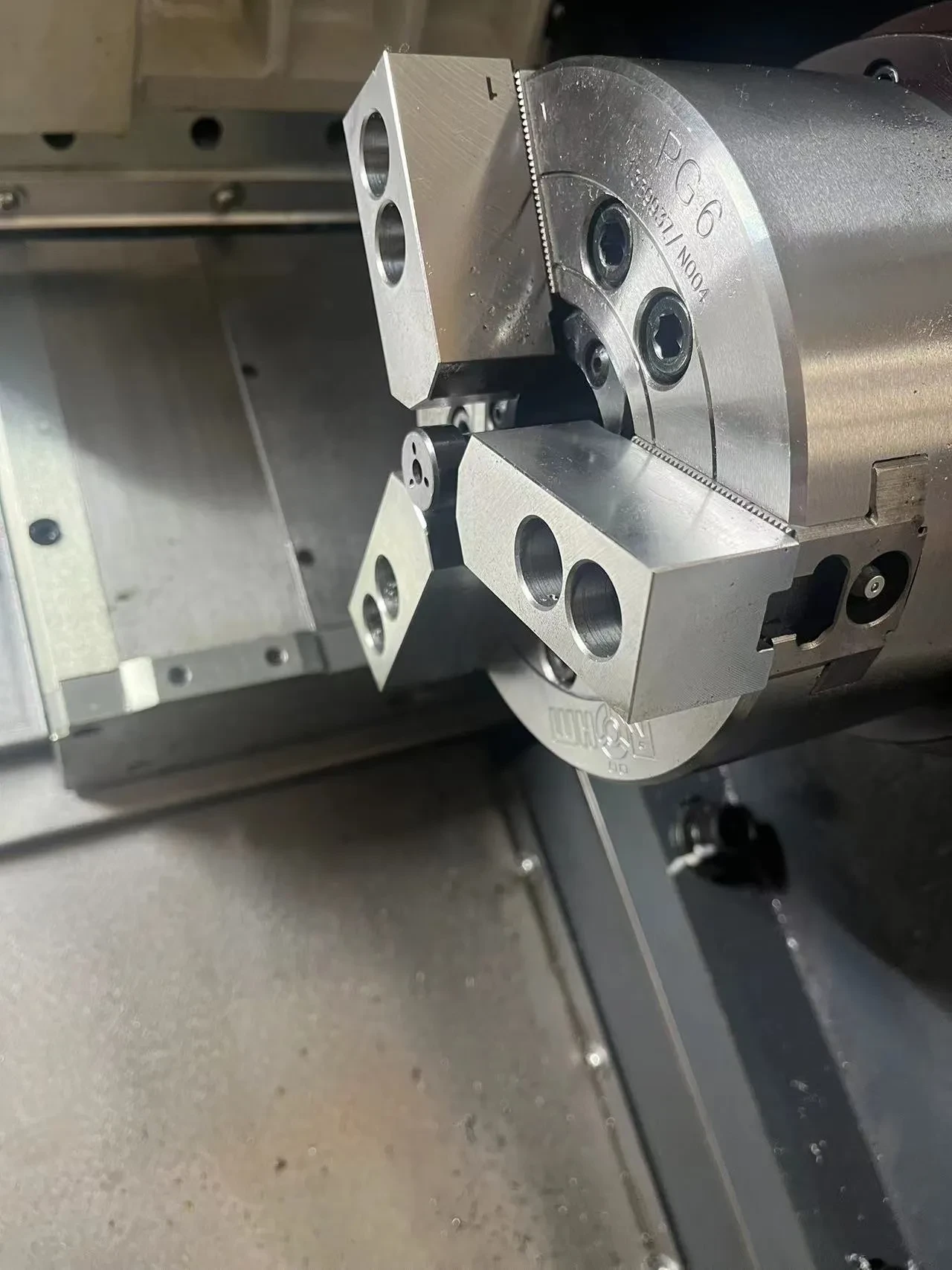

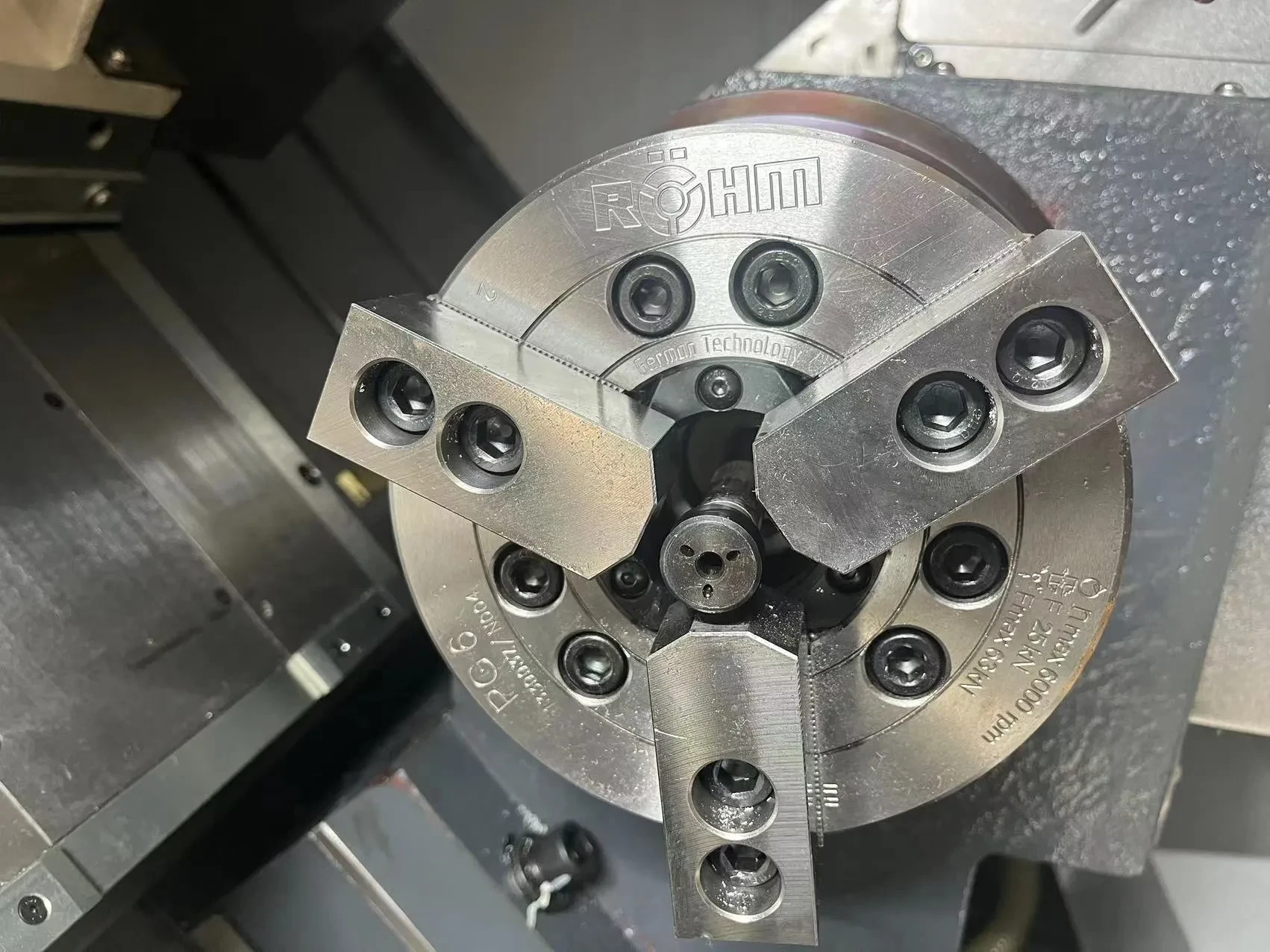

• Патрон контршпинделя: 3-кулачковый гидравлический, диаметр ø152.4 мм (6”), 1 к-т твердых  и 1 к-т мягких кулачков
• Датчик положения гидроцилиндра
• Ось С (дискретность 0,001°)

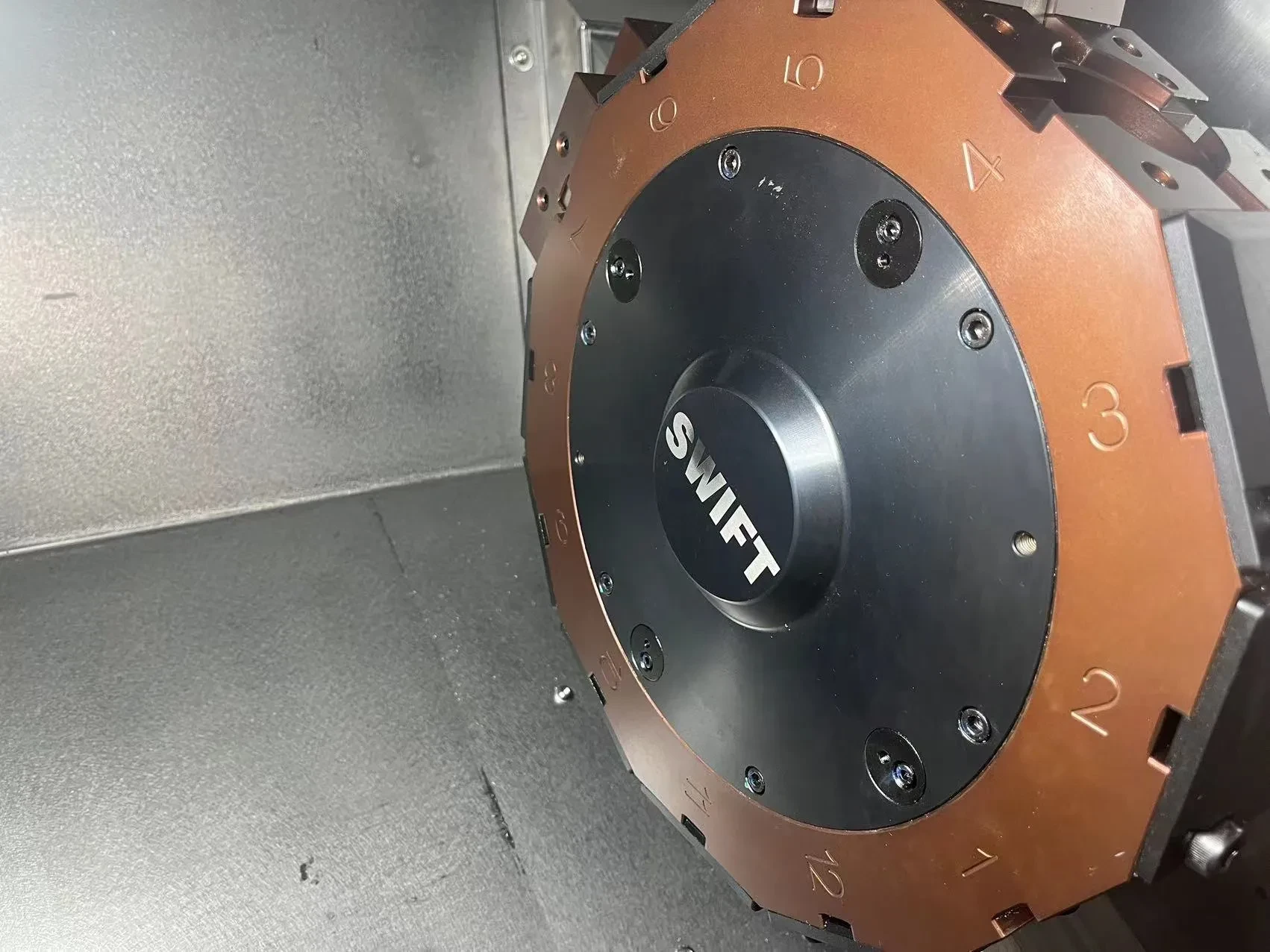

• Приводная револьверная головка на 12 позиций, BMT55
• Стартовый набор инструментальной оснастки для головки BMT55
• Прямой (осевой) приводной блок – 2 шт.
• Угловой (радиальный) приводной блок – 2 шт.
• Расточной блок Ø32 – 3 шт.
• Блок для наружного точения, 25*25 – 4 шт.
• Блок для торцевой обработки, 25*25 – 2 шт.
• Система подачи СОЖ через револьверную головку
• ШВП по осям с преднатягом
• Пистолет для подачи сжатого воздуха
• Пистолет для подачи СОЖ
• Кожух станка полностью закрытый

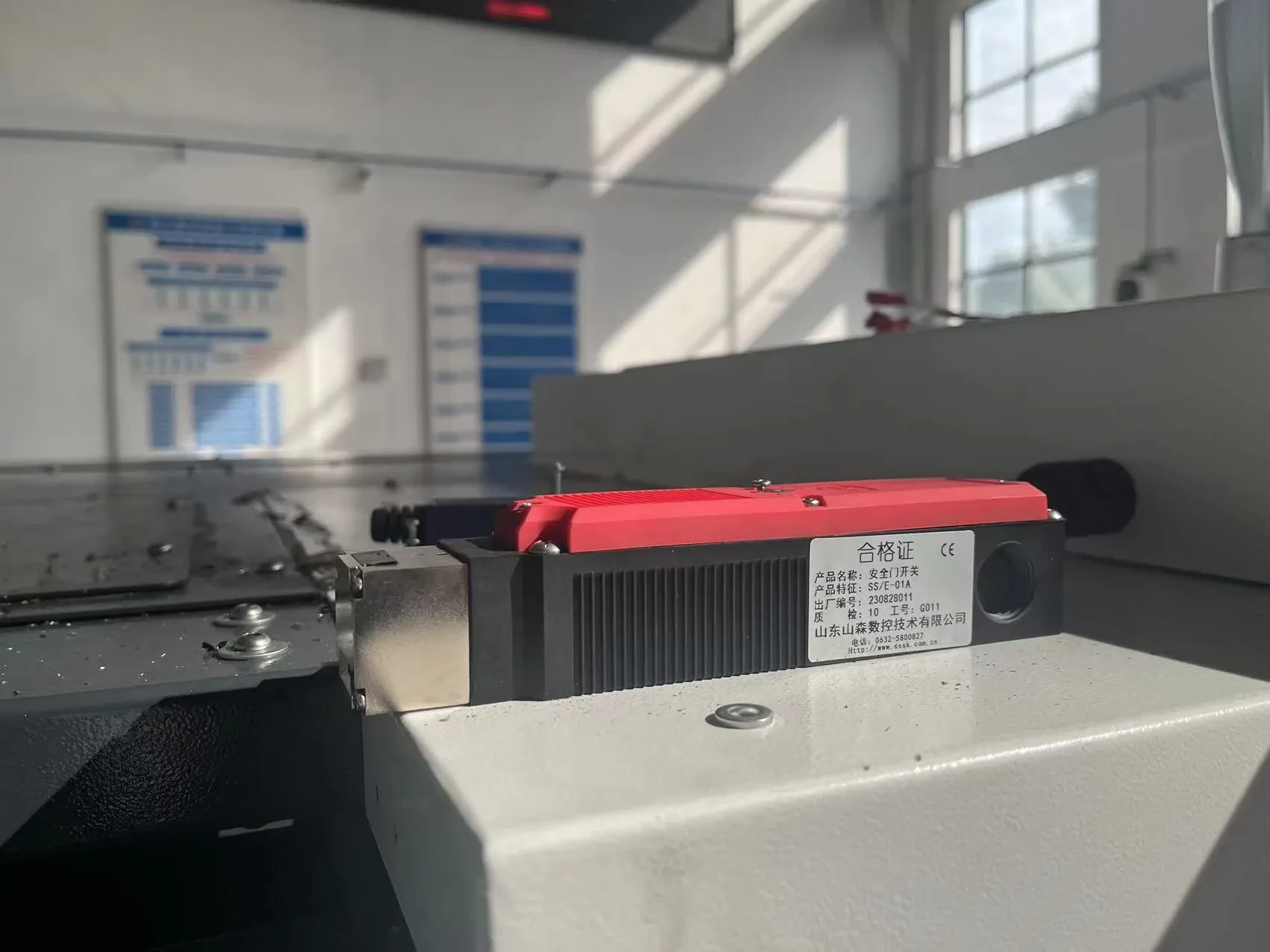

• Блокировка дверей
• Педаль для зажима / разжима кулачков
• Освещение рабочей зоны
• Индикация состояния станка

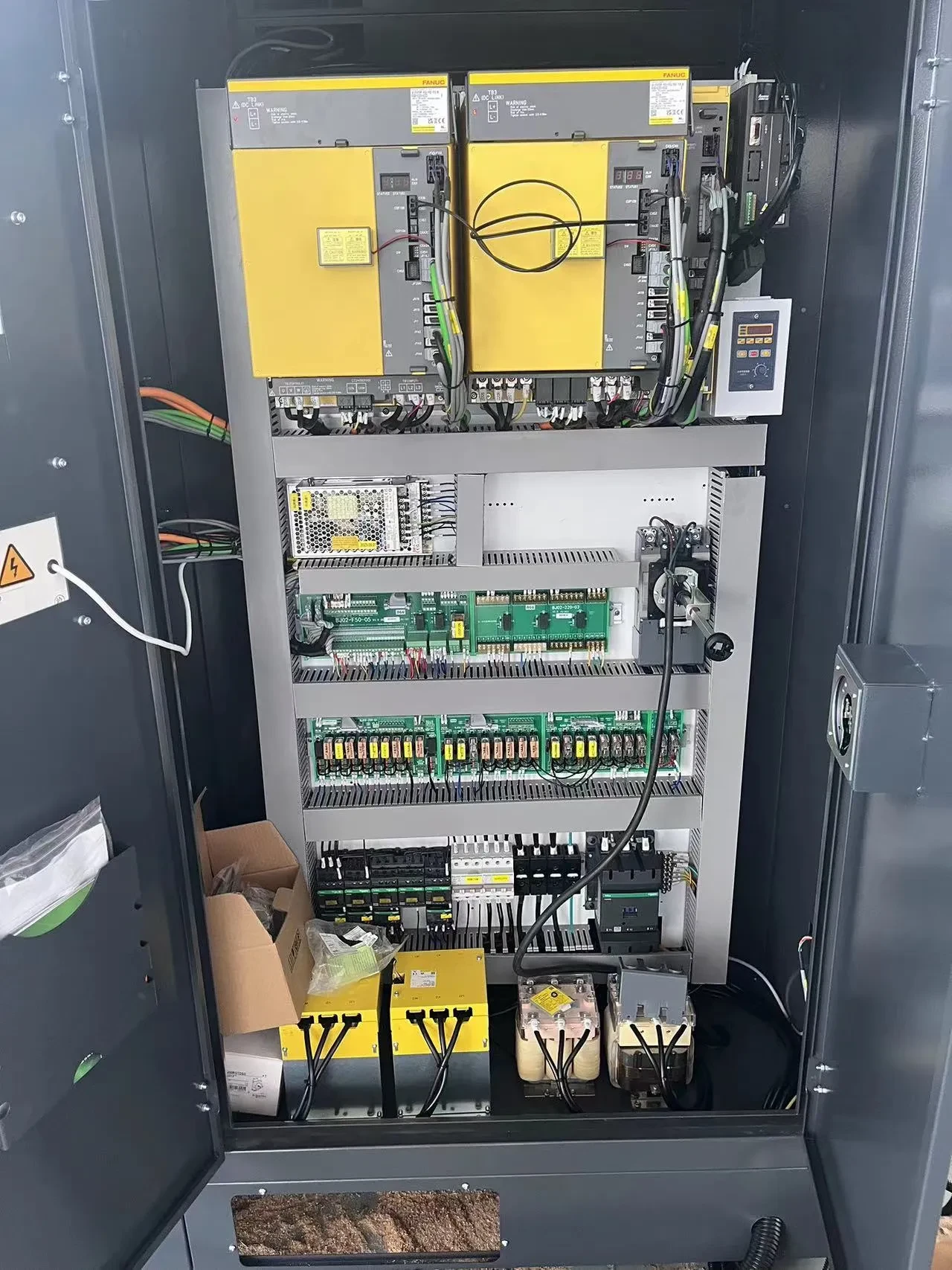

• Система охлаждения электрошкафа: теплообменник

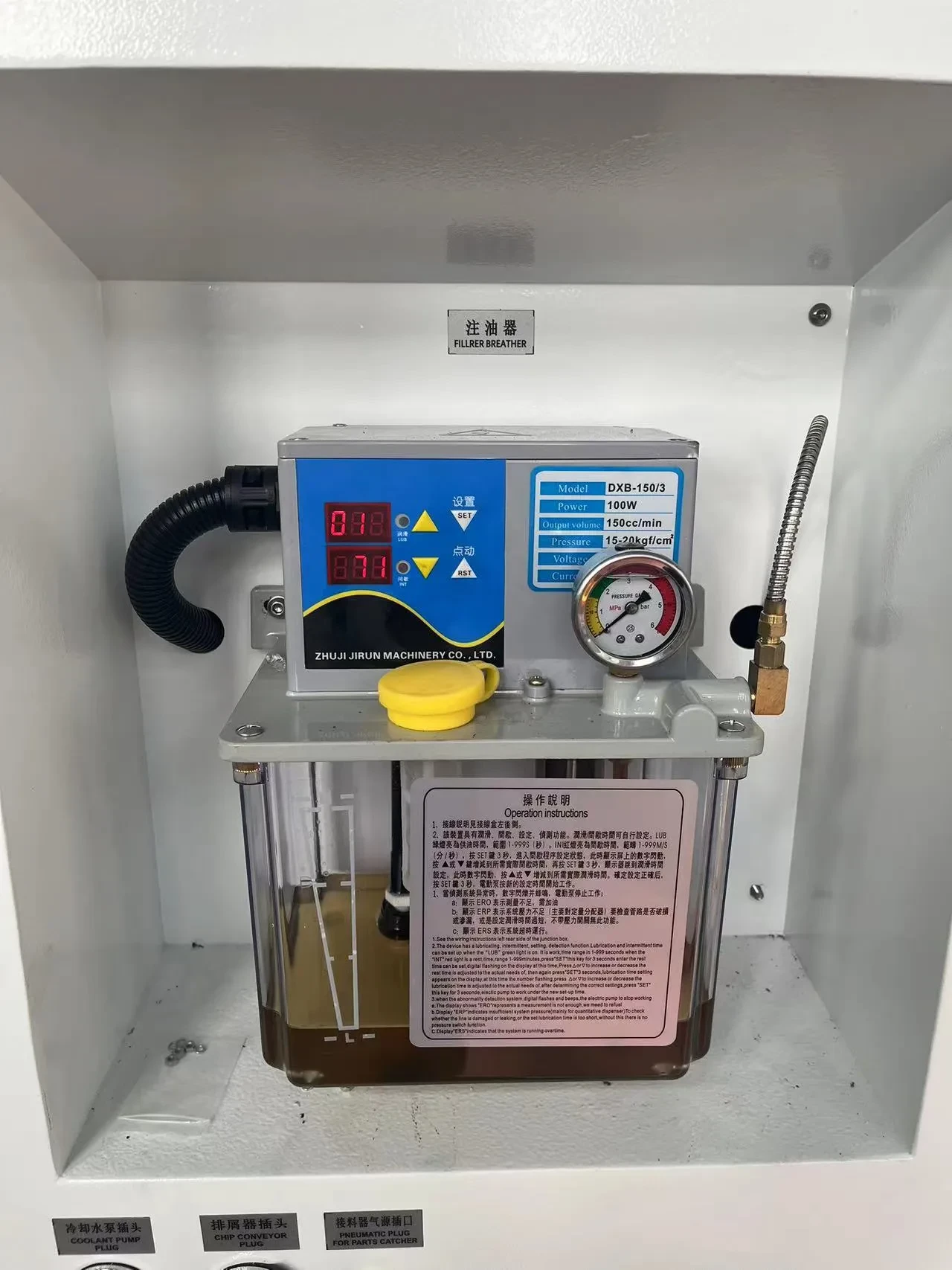

• Система смазки автоматическая централизованная
• Гидравлическая станция

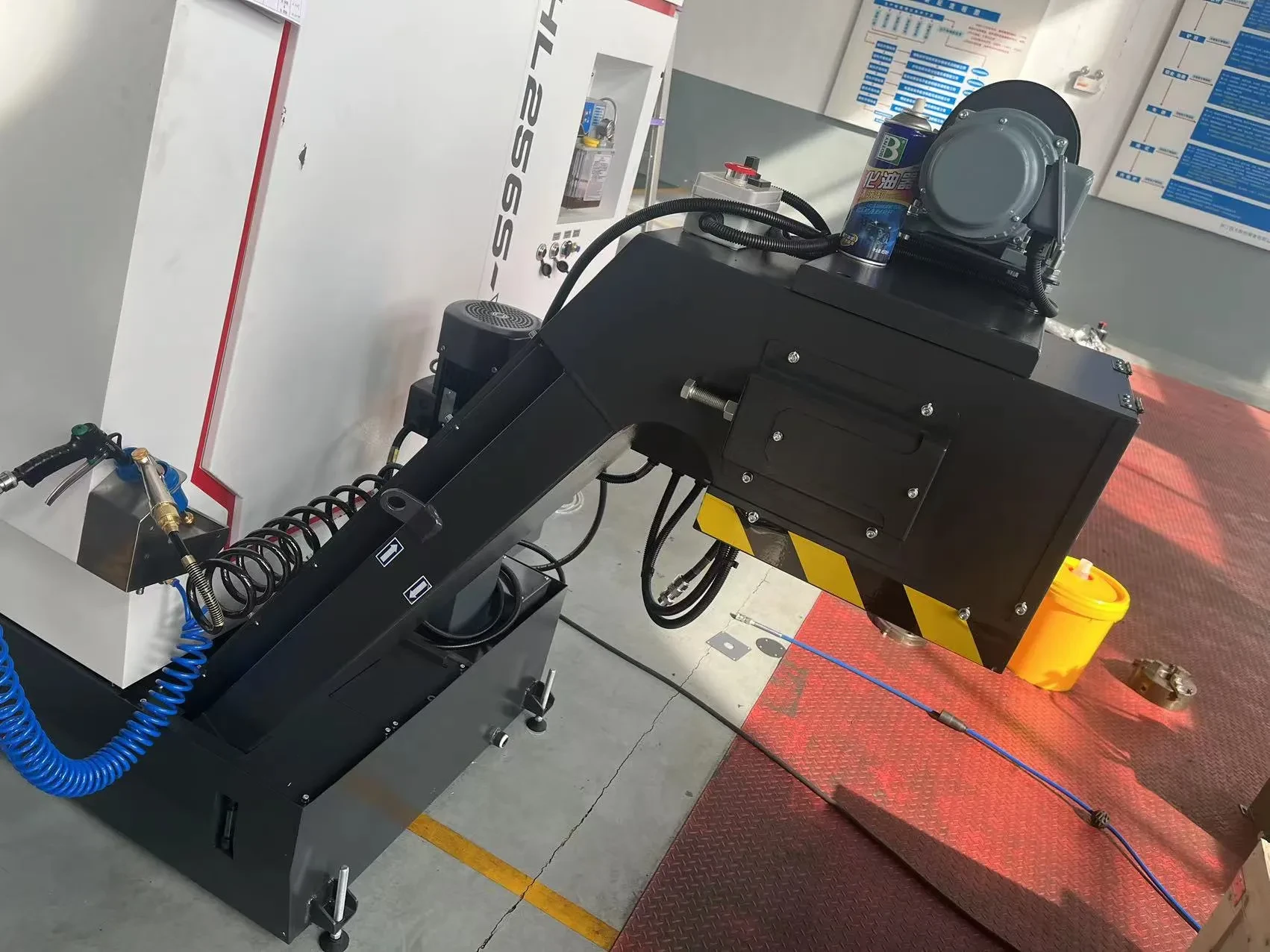

• Автоматический конвейер для удаления стружки, ленточного типа, включая кнопку аварийного отключения
• Комплект выравнивающих опор
• Комплект инструмента для наладки и обслуживания станка
• Комплект технической документации
• Улавливатель для деталей
• Комплект технической документации

Дополнительная комплектация:

• Функция ЧПУ Fanuc: Helical interpolation (Спиральная/винтовая интерполяция)
• Функция ЧПУ: диалоговое программирование Manual Guide I

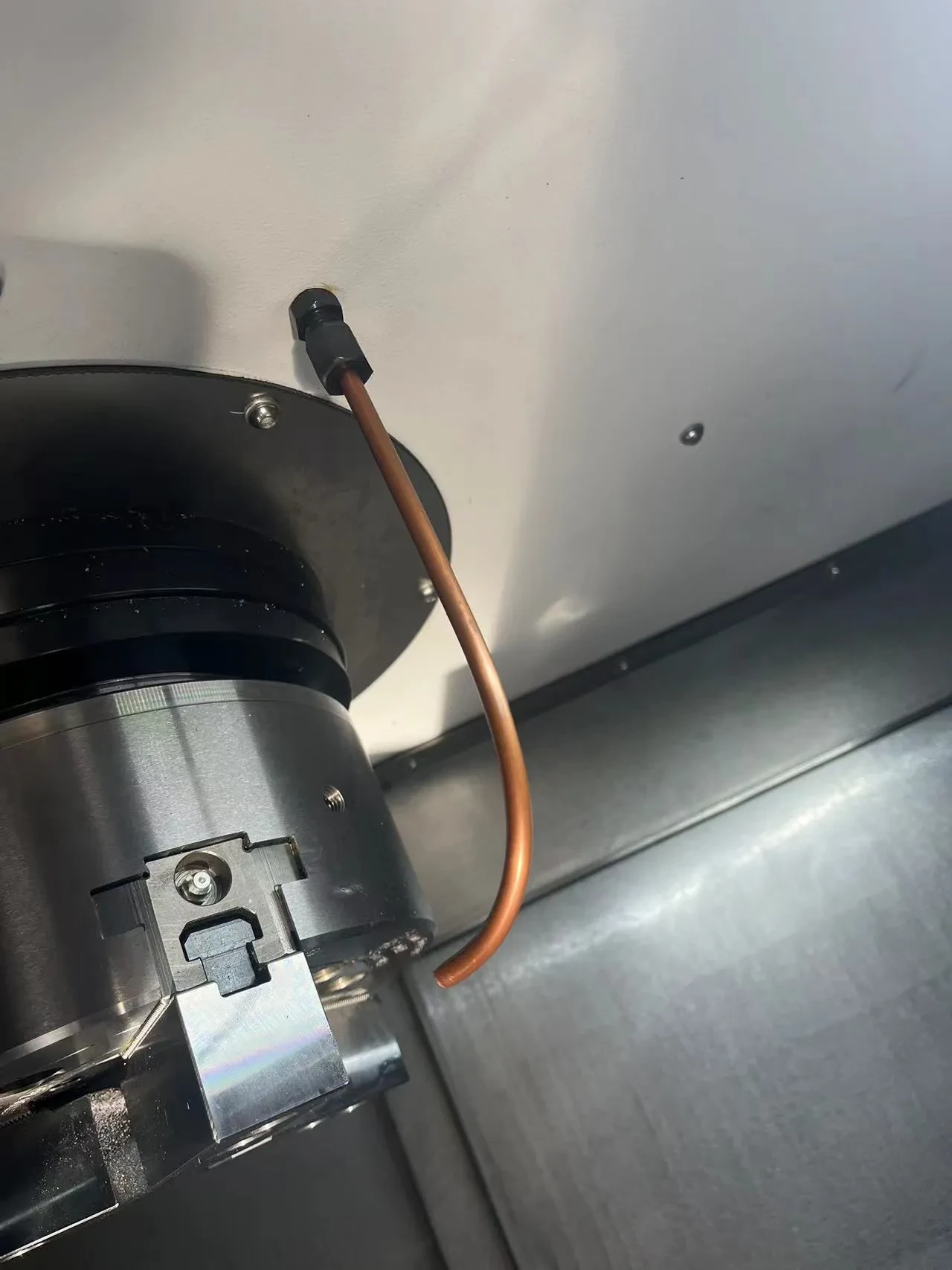

• Обдув патрона главного и контршпинделя сжатым воздухом
• Задняя бабка, конус Морзе №5, база программируемая(с сервоприводом)
• Патрон главного шпинделя: 3-кулачковый гидравлический полый, диаметр ø304.8 мм (12”)
• Люнет гидравлический неподвижный, Ø50-200 мм
• Автомат подачи прутка, макс диаметр прутка 65 мм, макс. длина прутка 1500 мм
• Система измерения инструмента откидная, моторизованная HPMA (Renishaw)
• Система измерения инструмента ручная, съемная HPRA (Renishaw)
• Система измерения инструмента откидная, механическая HPPA (Renishaw)
• Улавливатель для деталей
• Комплект масел и СОЖ для заправки станка
• ПО SprutCAM для моделирования обработки и написания УП
• Автоматическая система мониторинга X-TENSIVE
• Дополнительный набор инструментальной оснастки для револьверной головки
