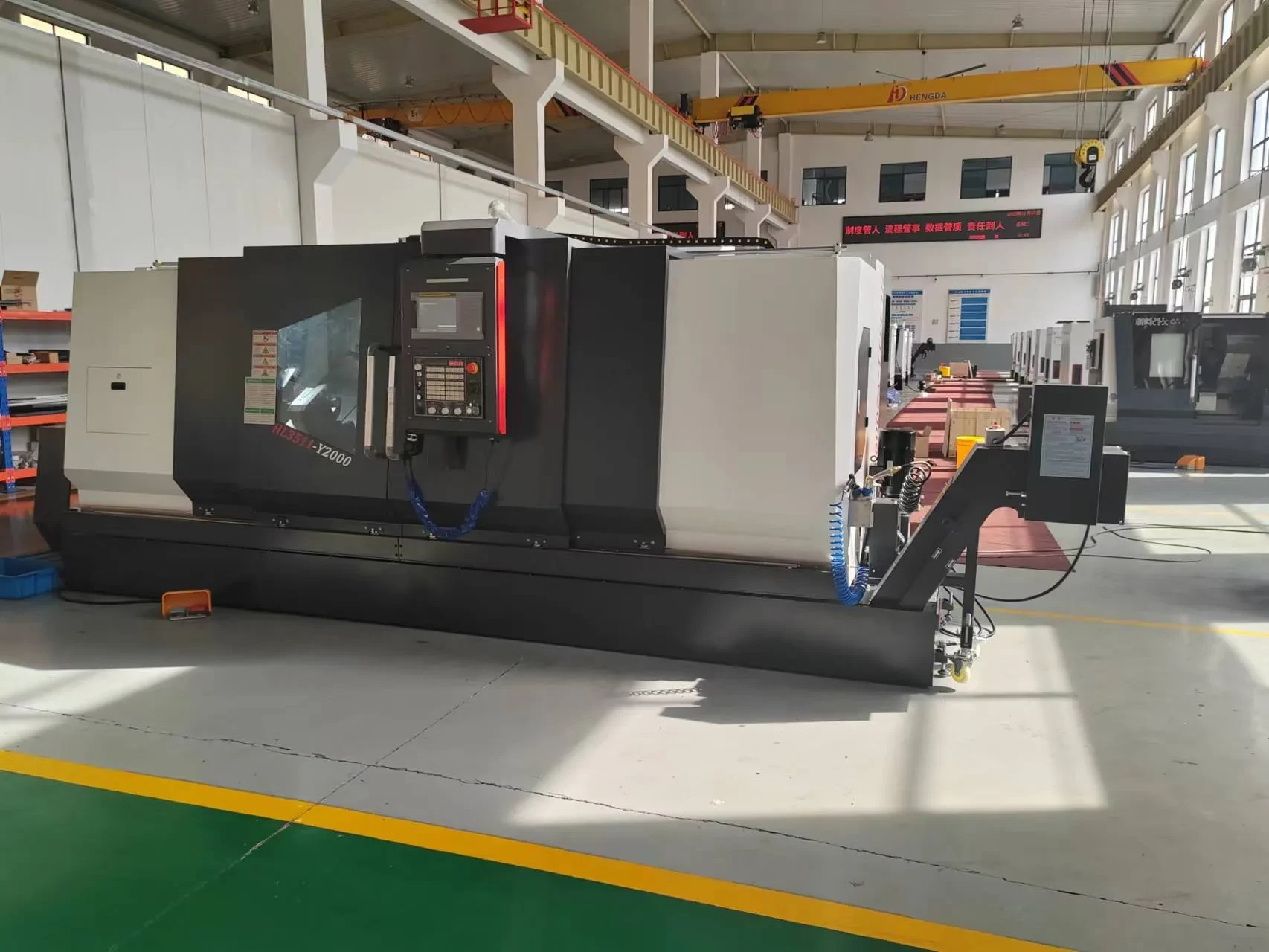

Токарный обрабатывающий центр с ЧПУ HL3511-Y1000, Stanza, Китай

Преимущества и выгоды:

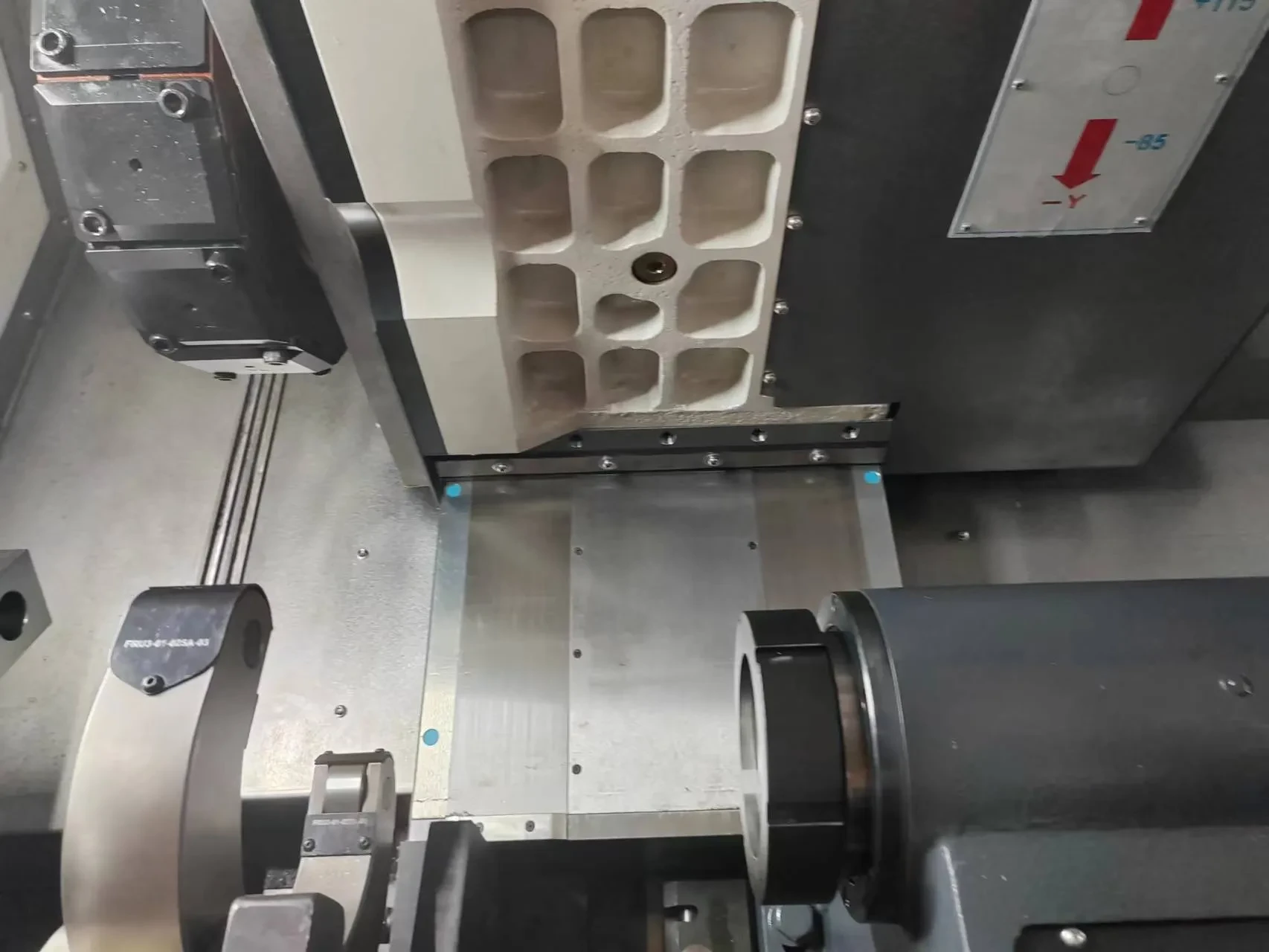

• Ось Y (ход 200 мм) выполнена по ортогональной схеме — встроена в собственную колонну, что исключает «виртуальные» конструкции и повышает точность при обработке элементов вне основной плоскости резания. Отсутствие мёртвых зон обеспечивает повторяемость результатов.
• Мотор-шпиндель мощностью 26/35 кВт (отверстие Ø110 мм) работает с высокой балансировкой и способен длительно функционировать на максимальных оборотах. Крутящий момент до 668 Нм позволяет обрабатывать широкий спектр материалов — от углеродистых и нержавеющих сталей до закалённых сплавов.
• Масса 6500 кг и цельнолитая станина с рёбрами жёсткости обеспечивают устойчивость, точность и защиту от вибраций. Конструкция проходит FEM-анализ для выявления потенциальных зон напряжения и деформаций.
• Направляющие качения в продольном и поперечном перемещении уменьшают трение и обеспечивают точность позиционирования до 0,006 мм, повторяемость — до 0,004 мм. Опционально возможна установка оптических линеек по осям X, Y и Z.
• Для оси Y используются направляющие скольжения, которые повышают жёсткость узла, гасят вибрации и раскрывают весь потенциал фрезерных и сверлильных операций.
• Шарико-винтовая передача с преднатягом обеспечивает плавное движение и точность перемещений, исключая появление люфтов. Это гарантирует стабильное качество обработки.

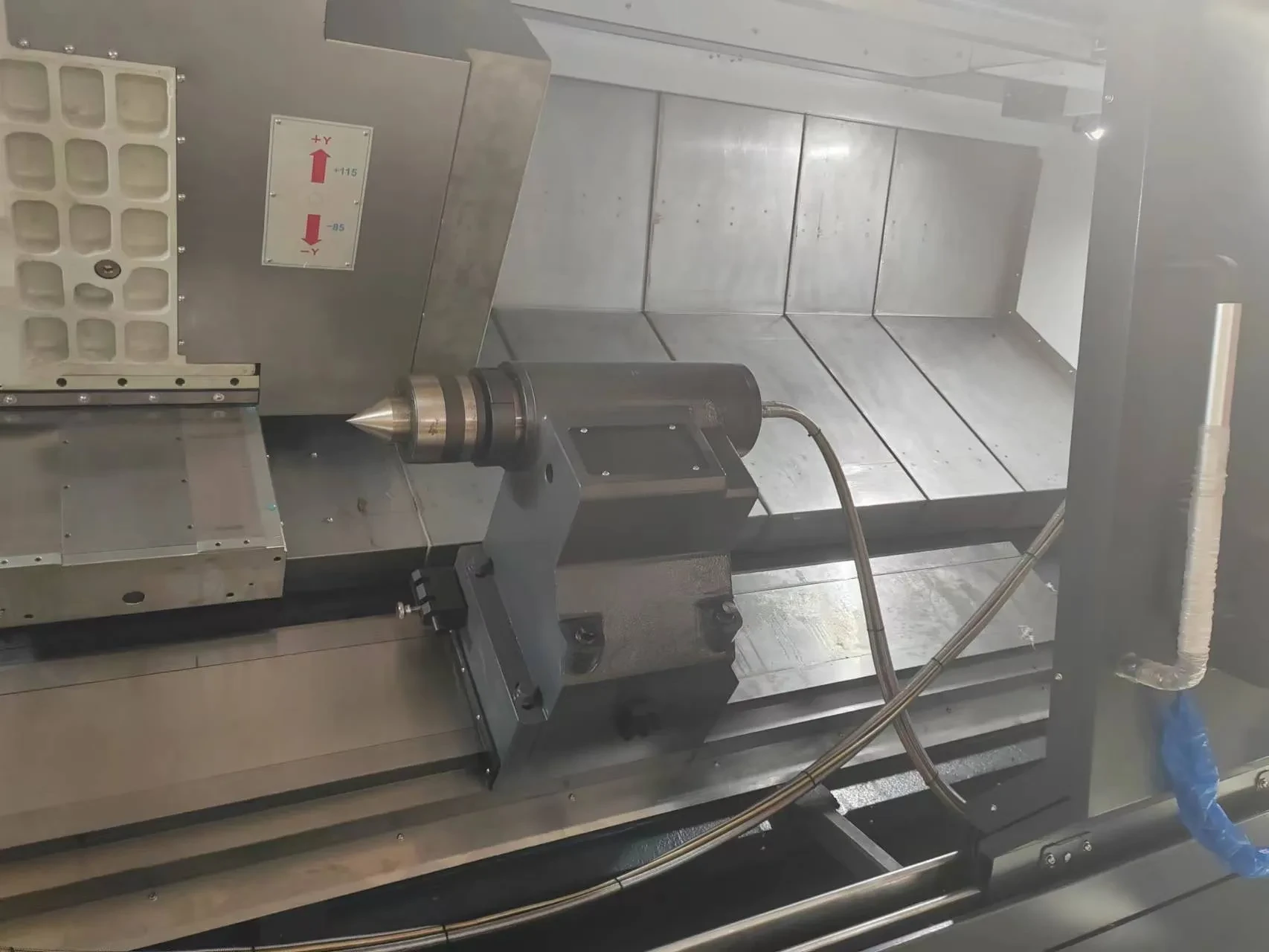

• Программируемая задняя бабка (МК6) оснащена задним центром и механическим прижимом к направляющим. Быстрое и жёсткое закрепление длинномерных заготовок повышает точность позиционирования. Выдвижение пиноли осуществляется по М-команде, усилие регулируется.

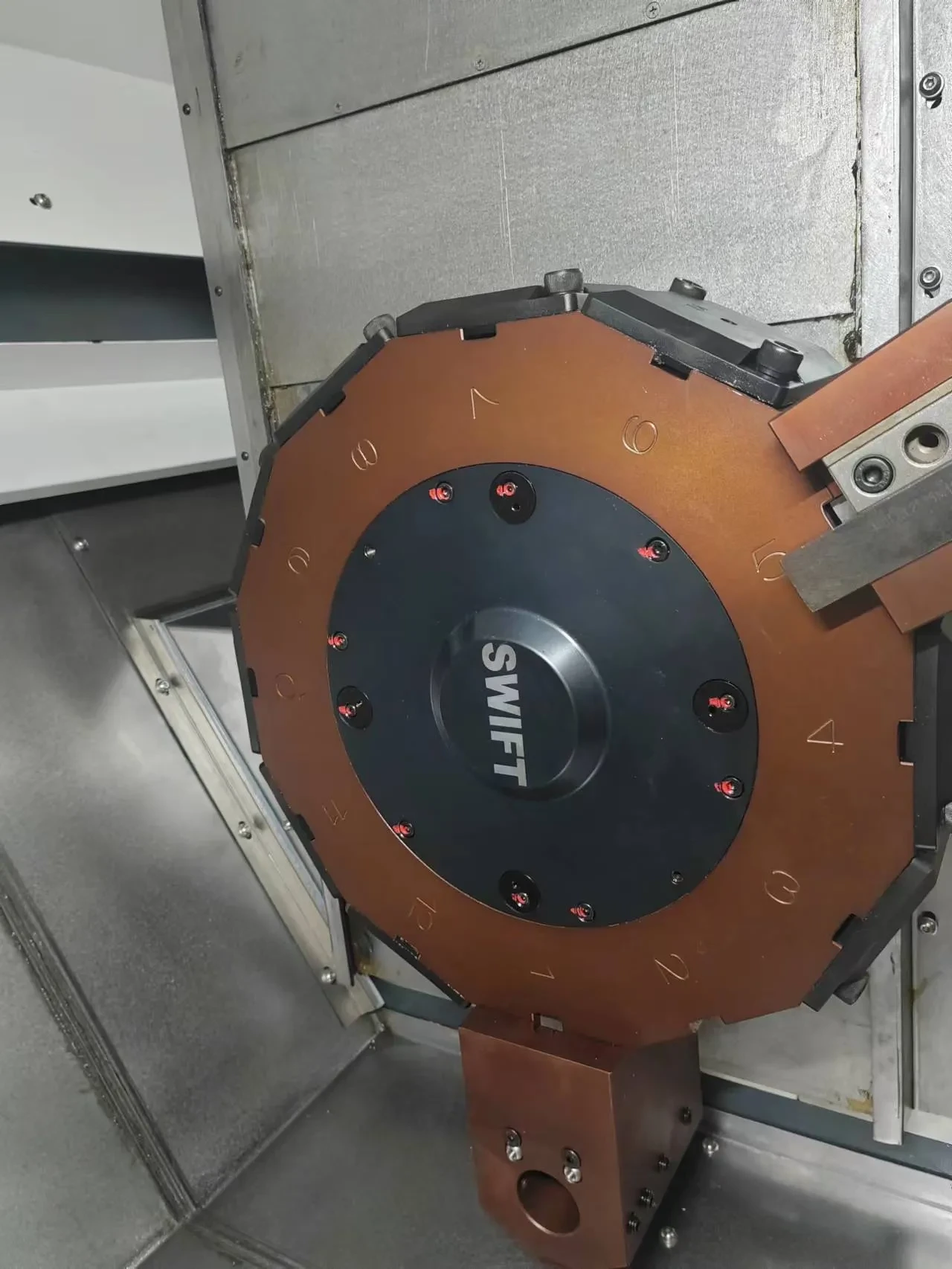

• Револьверная головка формата BMT65 с приводным инструментом и встроенной осью Y обеспечивает высокую жёсткость и стабильность обработки. Крепление инструментальных блоков на 4 болтах и позиционирование по шпоночным пазам позволяют выполнять контурное фрезерование, внецентровое сверление и другие операции. В комплекте — 7 статичных и 4 приводных блока.

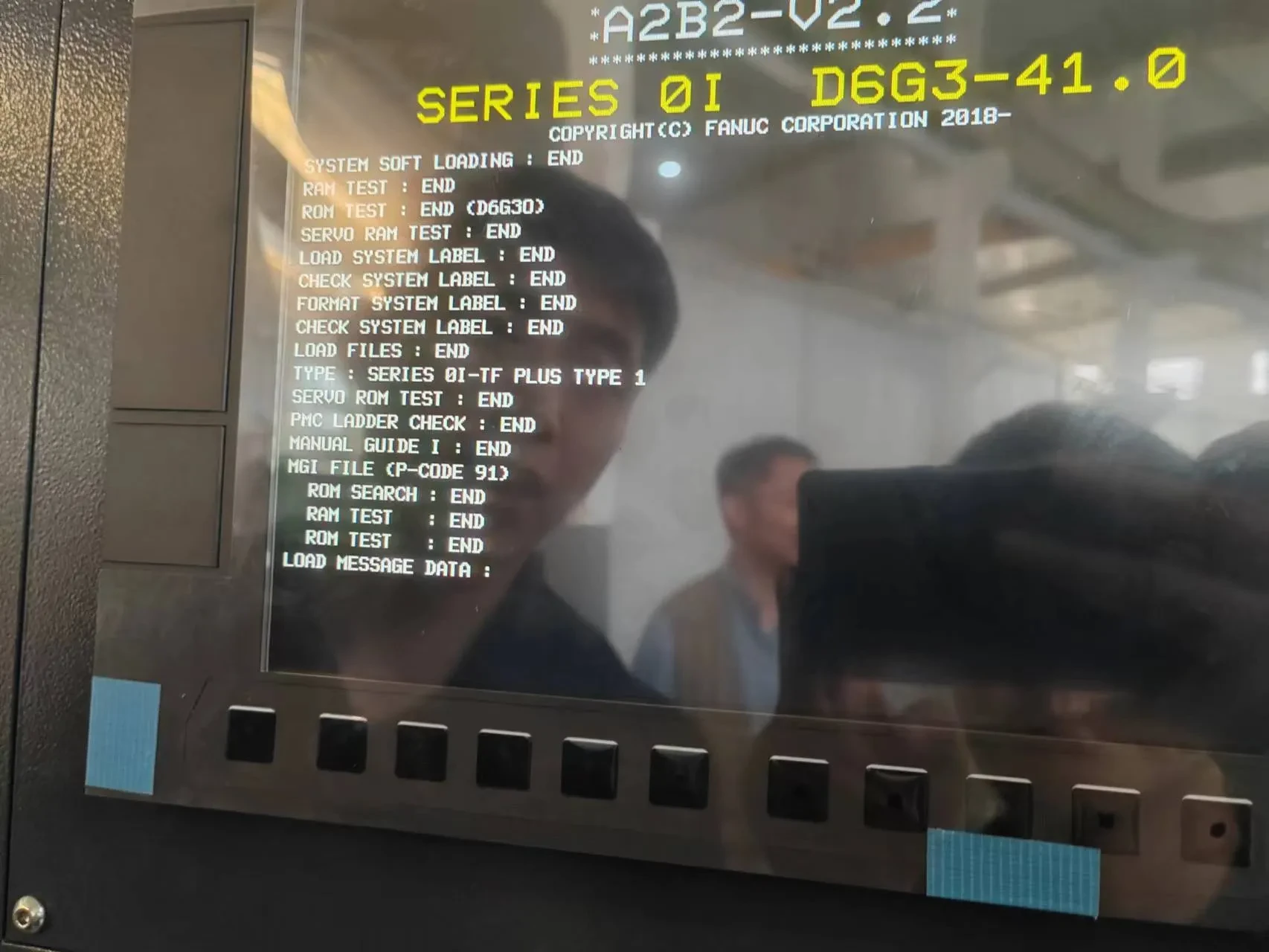

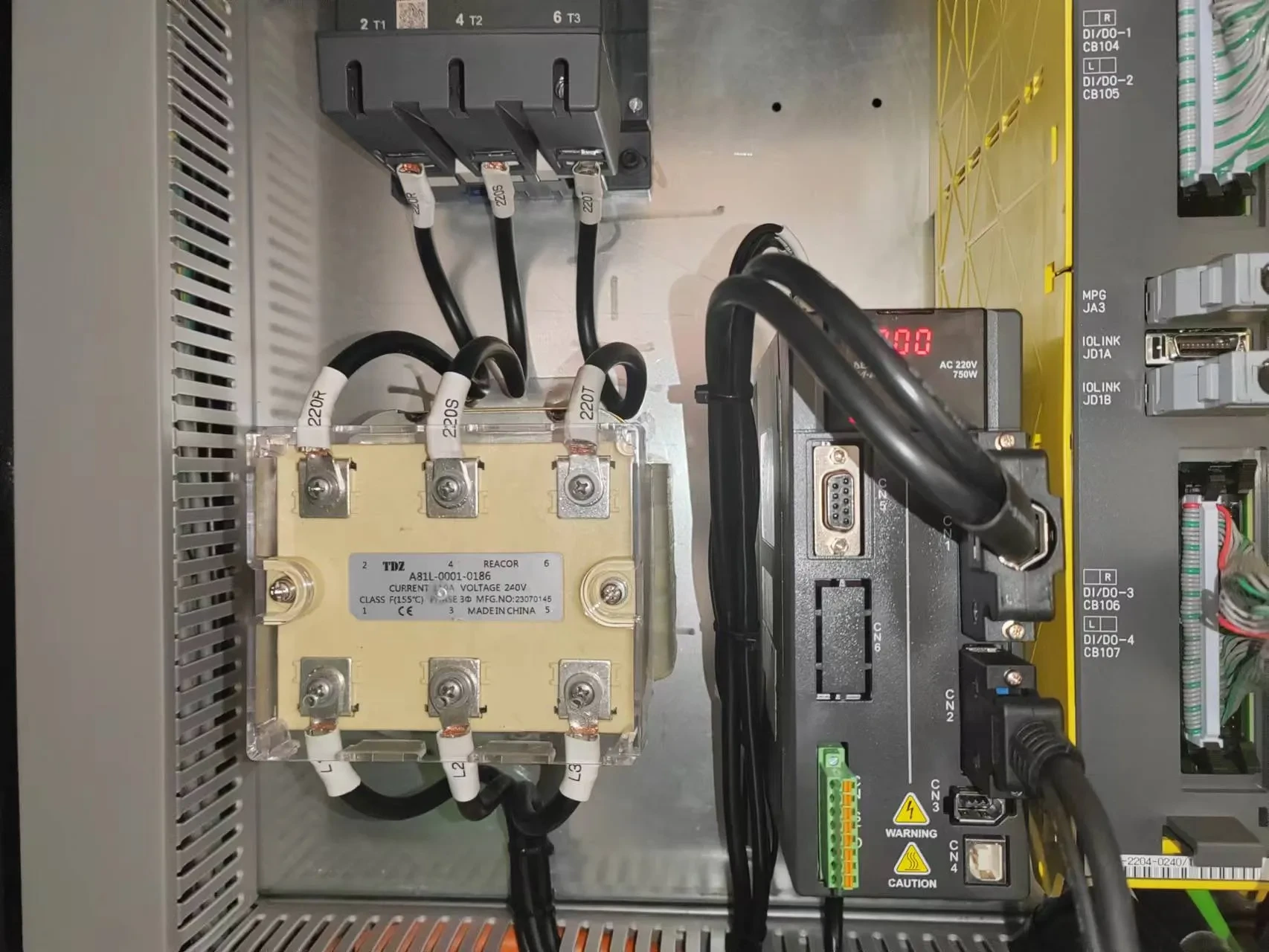

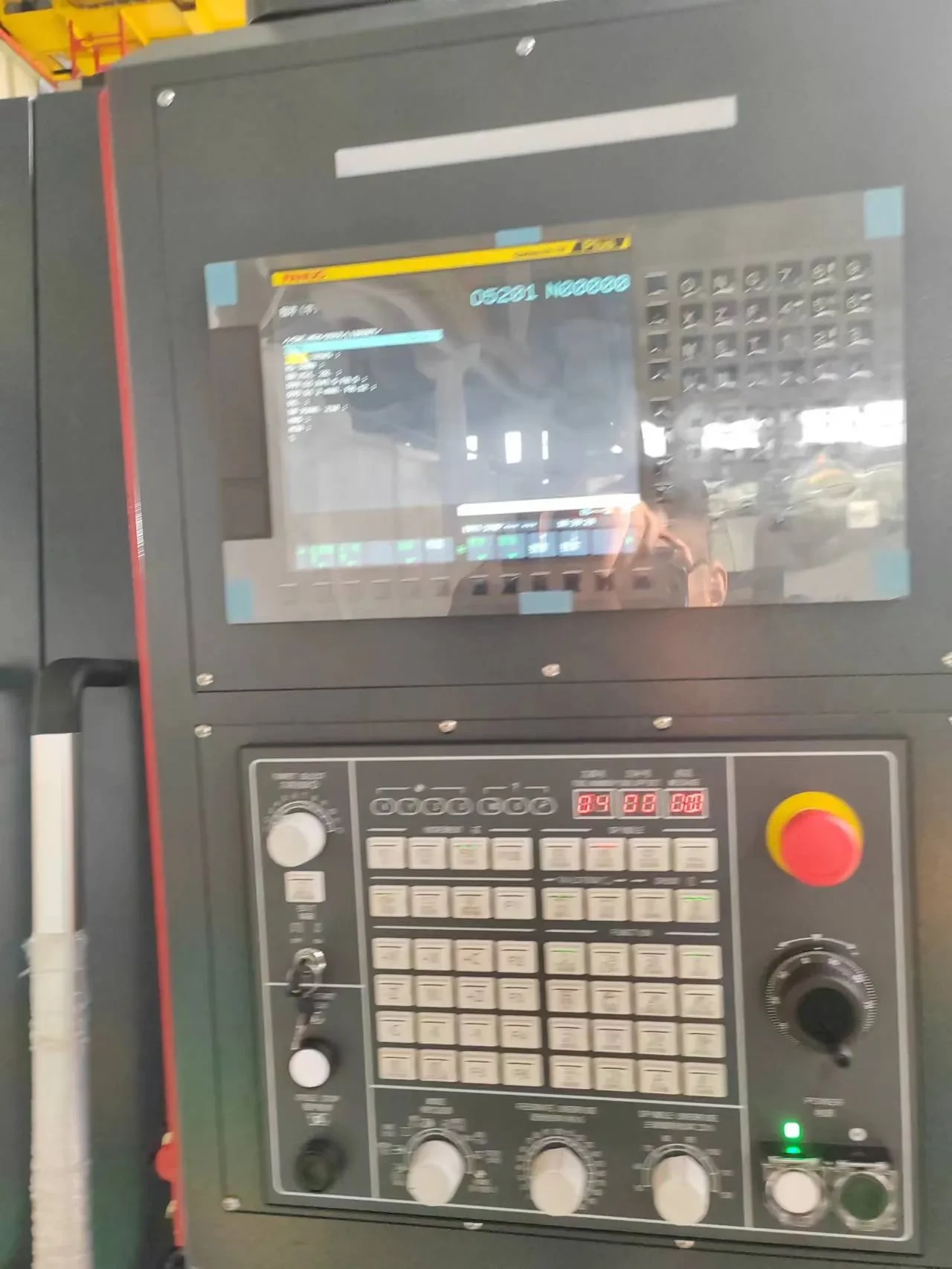

• Система ЧПУ Fanuc 0i-ТF PLUS использует оптоволоконный канал связи между стойкой и приводами, что сокращает время обратной связи и повышает точность синхронизации. Объём внутренней памяти — до 2 МБ, возможна установка дополнительных опций.
• Функция MANUAL GUIDE i (опция) позволяет операторам самостоятельно создавать и проверять управляющие программы прямо на панели управления, без привлечения программиста.

Стандартная комплектация:

• Cистема ЧПУ Fanuc 0i-TF Plus (1) + 10,4″ LCD
• Функция ЧПУ: М30 – автоматическое отключение

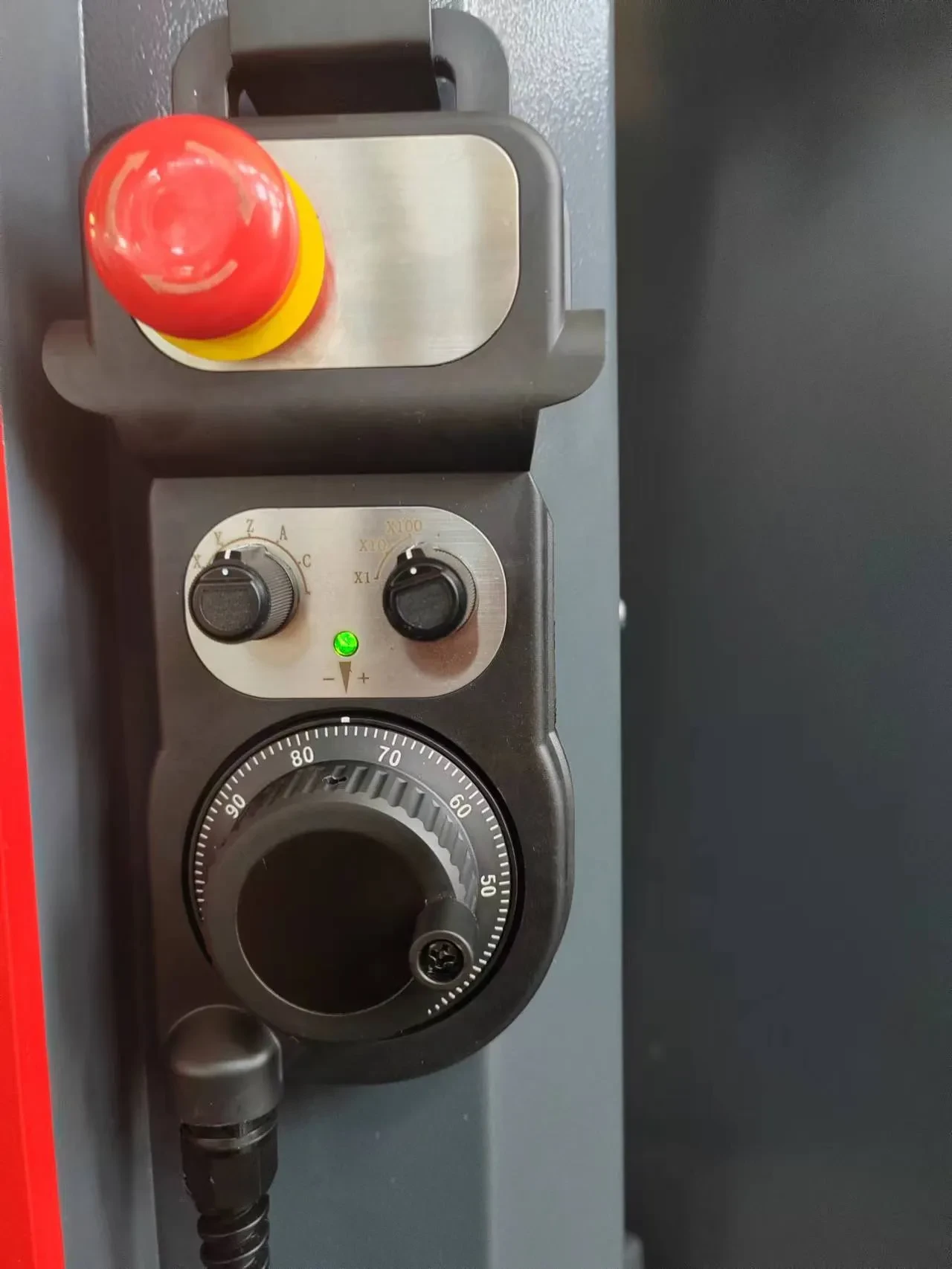

• Пульт управления переносной с маховичком, включая кнопку аварийного отключения
• Трансформатор
• Главный шпиндель со встроенным мотором мощностью 26 / 35 кВт

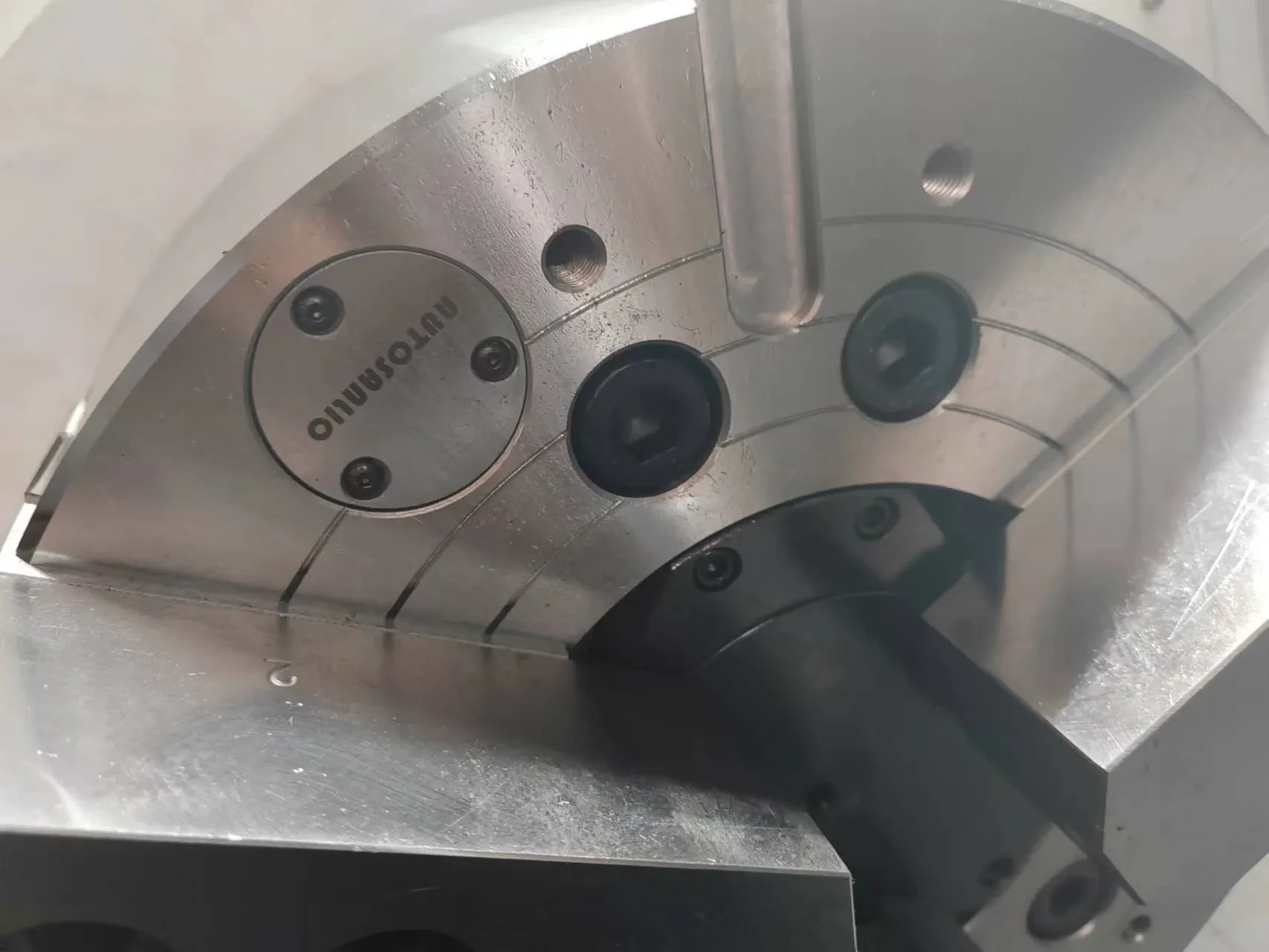

• Патрон главного шпинделя: 3-кулачковый гидравлический полый, диаметр ø305 мм 12”)
• 1 к-т твердых  и 1 к-т мягких кулачков

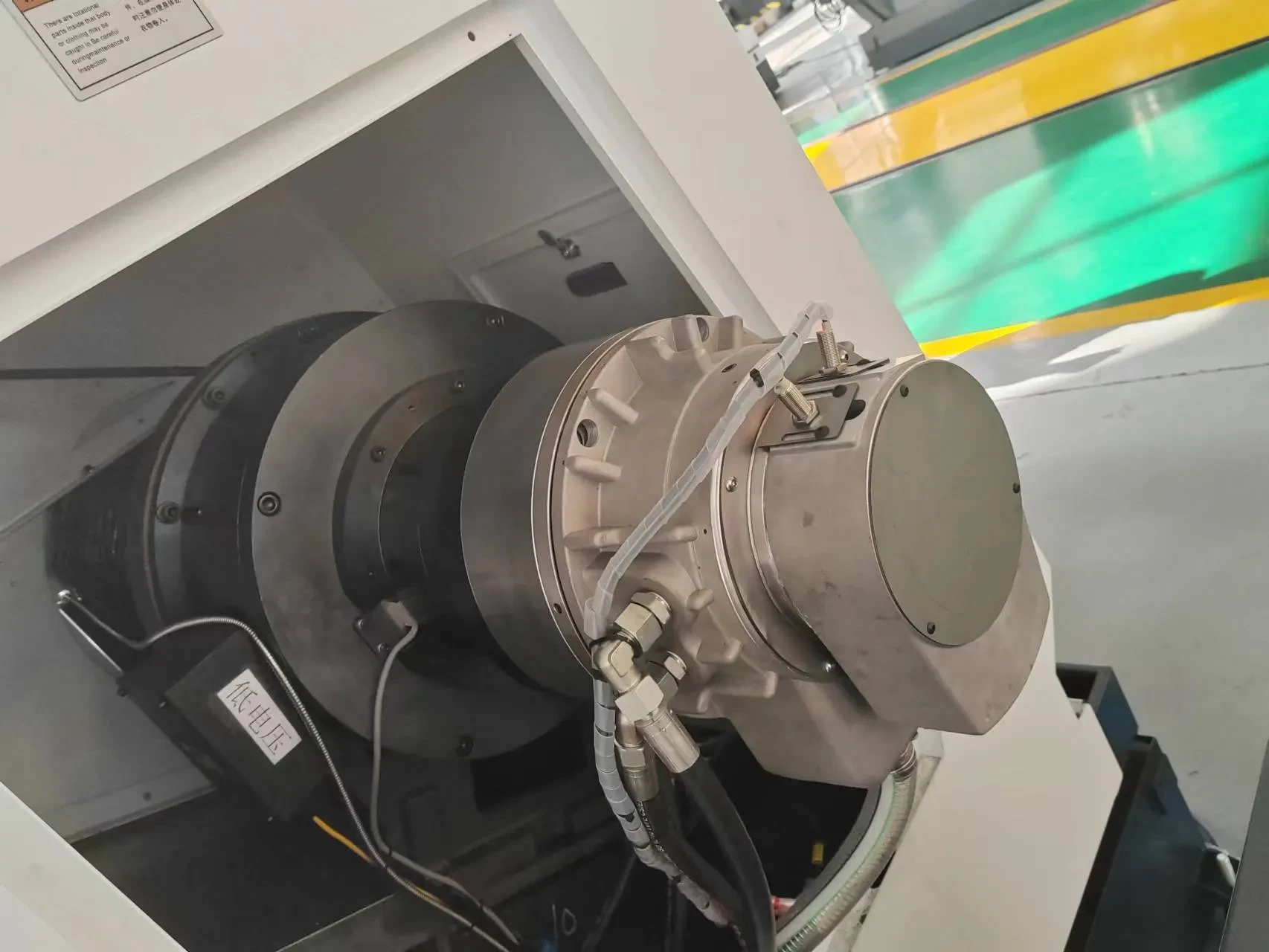

• Датчик положения гидроцилиндра
• Ось С (дискретность 0,001°)
• Приводная револьверная головка на 12 позиций, BMT65, со встроенной осью Y
• Стартовый набор инструментальной оснастки для головки BMT65
• Угловой (радиальный) приводной блок – 2 шт.
• Прямой (осевой) приводной блок – 2 шт.
• Расточной блок Ø40 – 3 шт.
• Блок для наружного точения, 25*25 – 4 шт.
• Блок для торцевой обработки, 25*25 – 2 шт.
• Система подачи СОЖ через револьверную головку

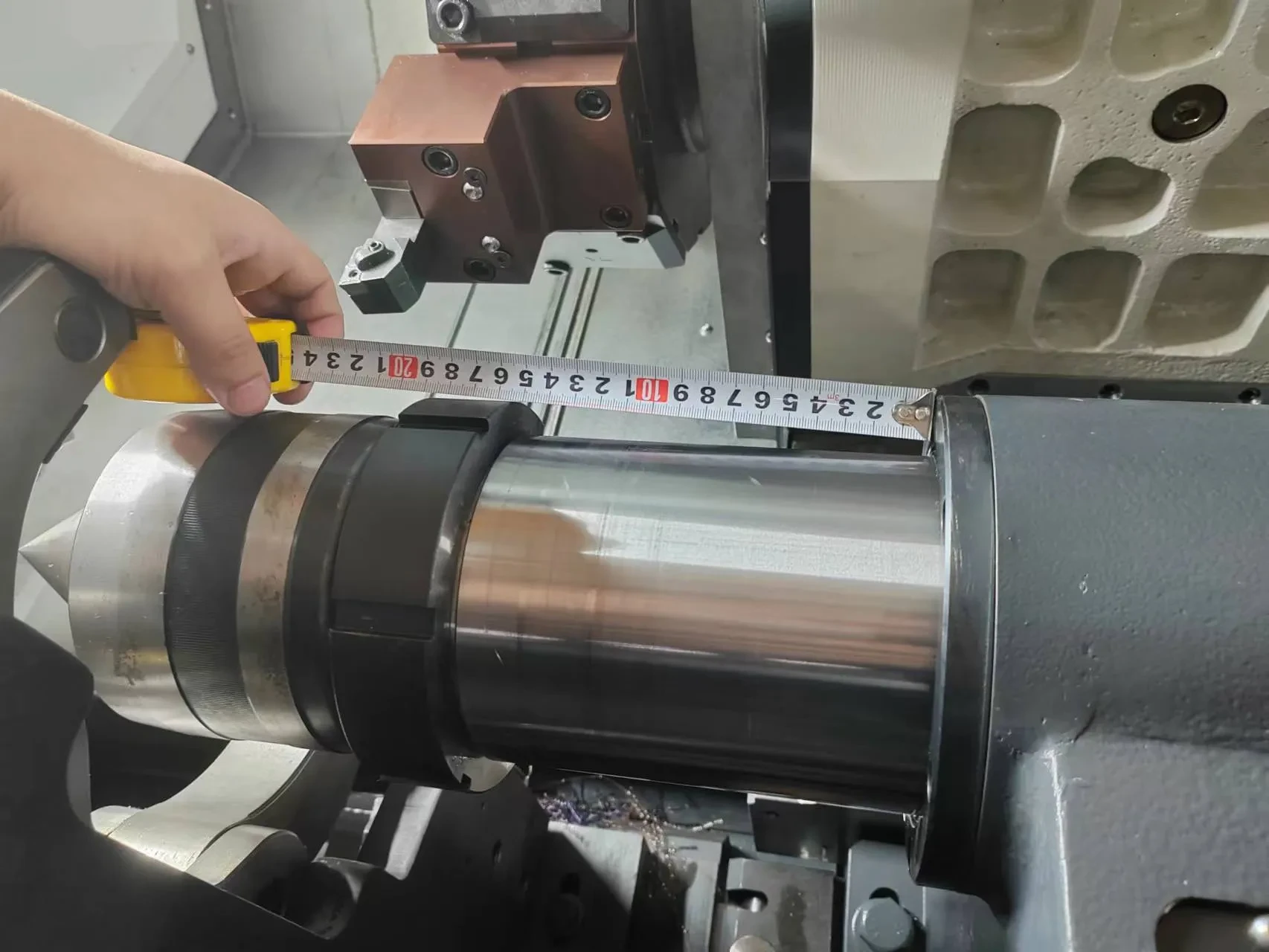

• Задняя бабка с гидравлической пинолью Морзе №5 включая задний центр, прижим задней бабки к направляющим механический
• ШВП по осям с преднатягом
• Пистолет для подачи сжатого воздуха
• Пистолет для подачи СОЖ

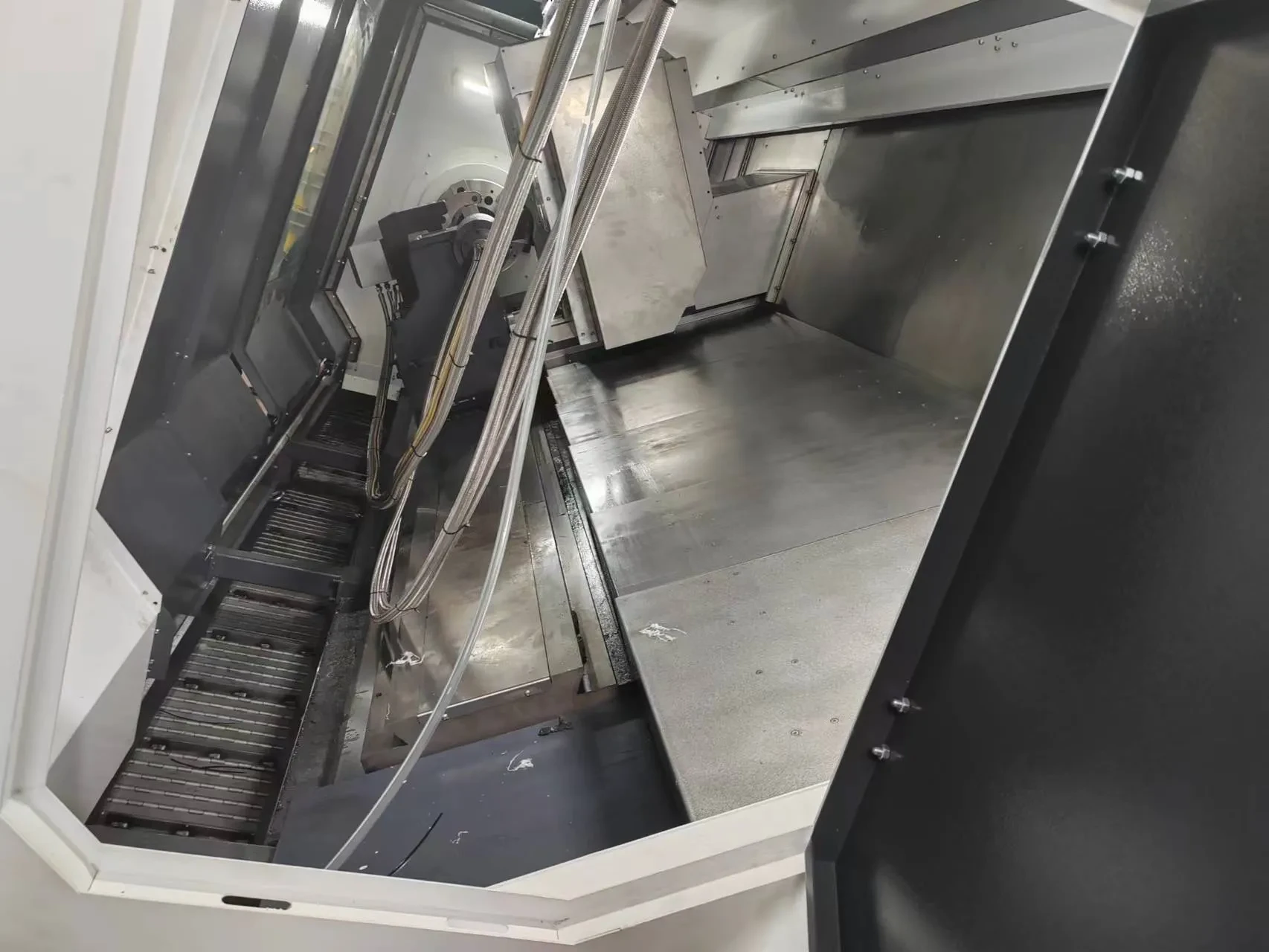

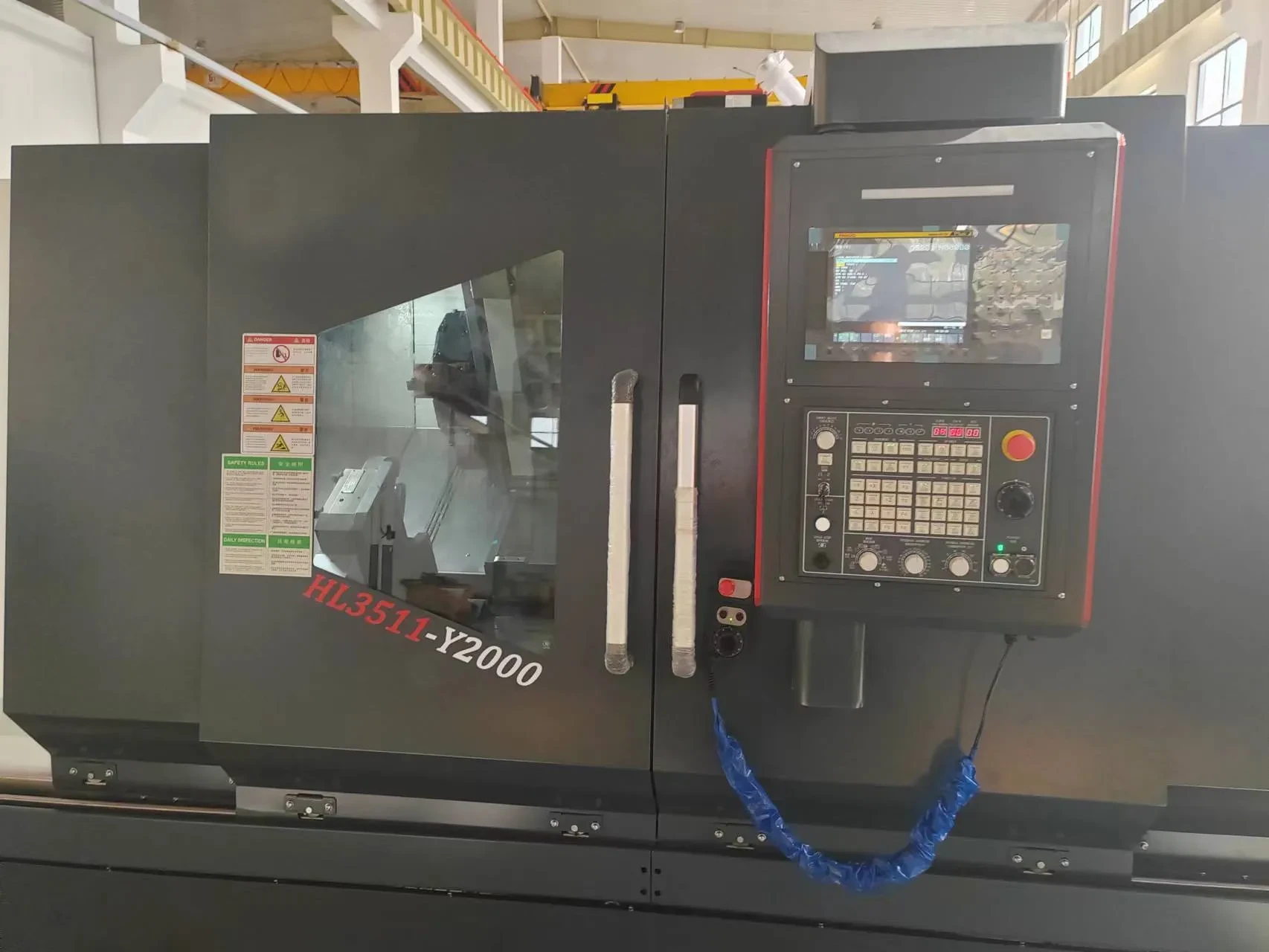

• Кожух станка полностью закрытый

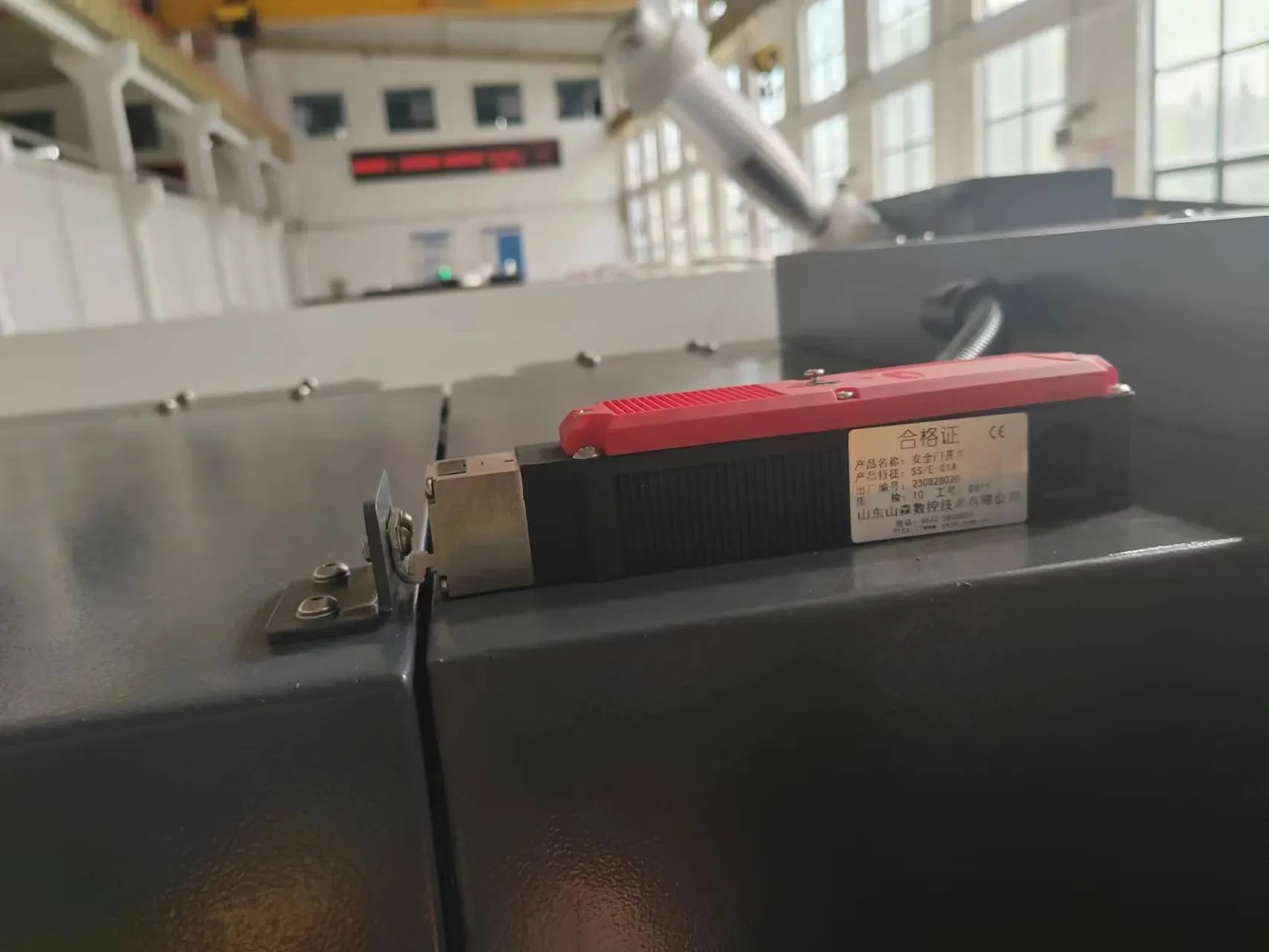

• Блокировка дверей
• Педаль для зажима / разжима кулачков и выдвижения пиноли

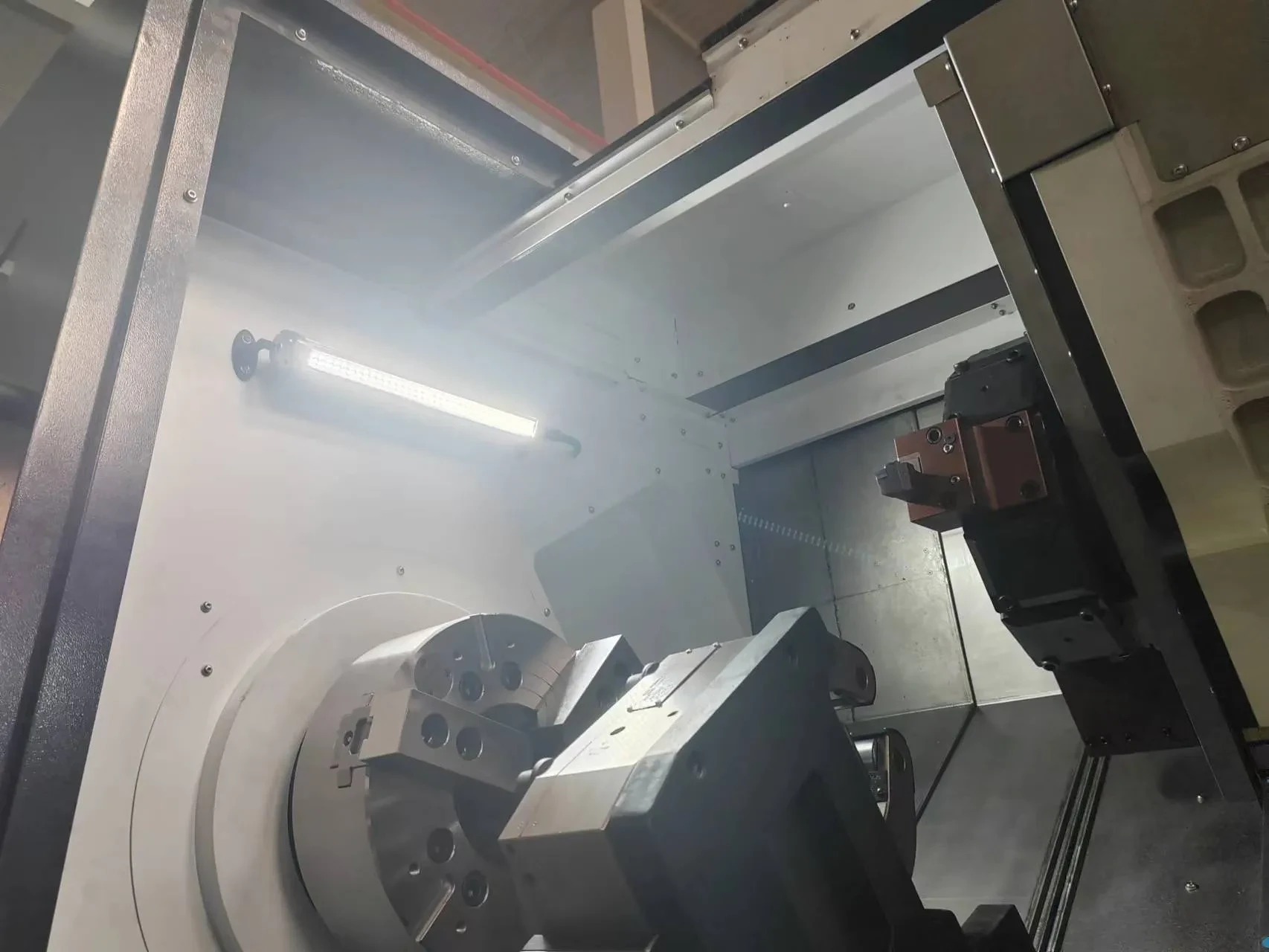

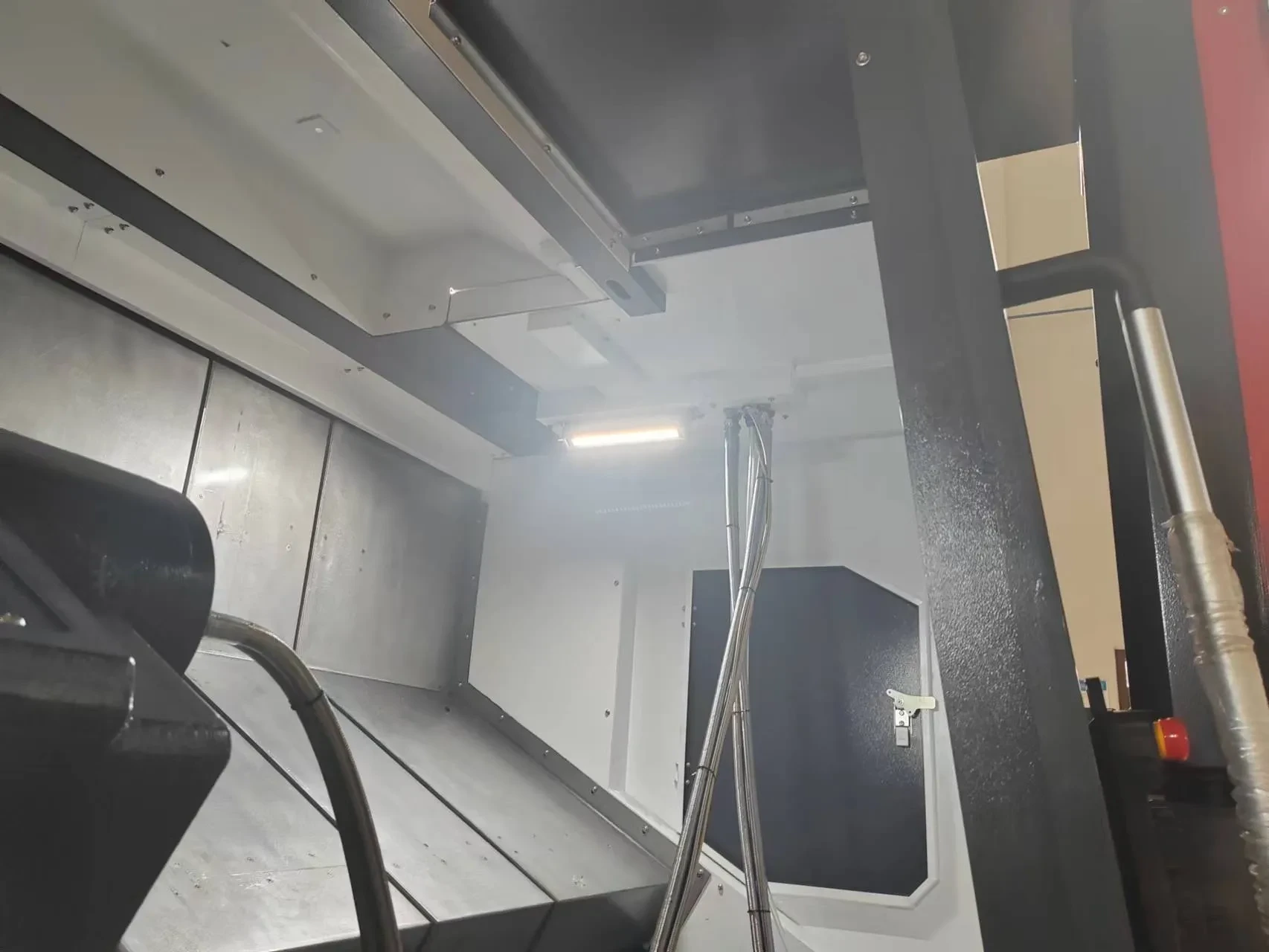

• Освещение рабочей зоны
• Индикация состояния станка
• Система охлаждения электрошкафа: кондиционер
• Система смазки автоматическая централизованная
• Гидравлическая станция
• Автоматический конвейер для удаления стружки, ленточного типа, включая кнопку аварийного отключения
• Комплект выравнивающих опор
• Комплект инструмента для наладки и обслуживания станка
• Направляющие скольжения для оси Y
• Маслоотделитель
• Комплект технической документации

Дополнительная комплектация:

• Функция ЧПУ Fanuc: Helical interpolation (Спиральная/винтовая интерполяция)
• Функция ЧПУ: диалоговое программирование Manual Guide I
• Задняя бабка, конус Морзе №5, база программируемая (с сервоприводом)
• Патрон главного шпинделя: 3-кулачковый гидравлический полый, диаметр ø480 мм (15”)
• Система подачи СОЖ через револьверную головку 20 бар
• Люнет гидравлический неподвижный, Ø30-245 мм
• Автомат подачи прутка, макс диаметр прутка 65 мм, макс. длина прутка 1500 мм
• Система измерения инструмента откидная, моторизованная HPMA (Renishaw)
• Система измерения инструмента ручная, съемная HPRA (Renishaw)
• Система измерения инструмента откидная, механическая HPPA (Renishaw)
• Улавливатель для деталей
• Комплект масел и СОЖ для заправки станка
• ПО SprutCAM для моделирования обработки и написания УП
• Автоматическая система мониторинга X-TENSIVE
• Дополнительный набор инструментальной оснастки для головки BMT65

Технические характеристики
