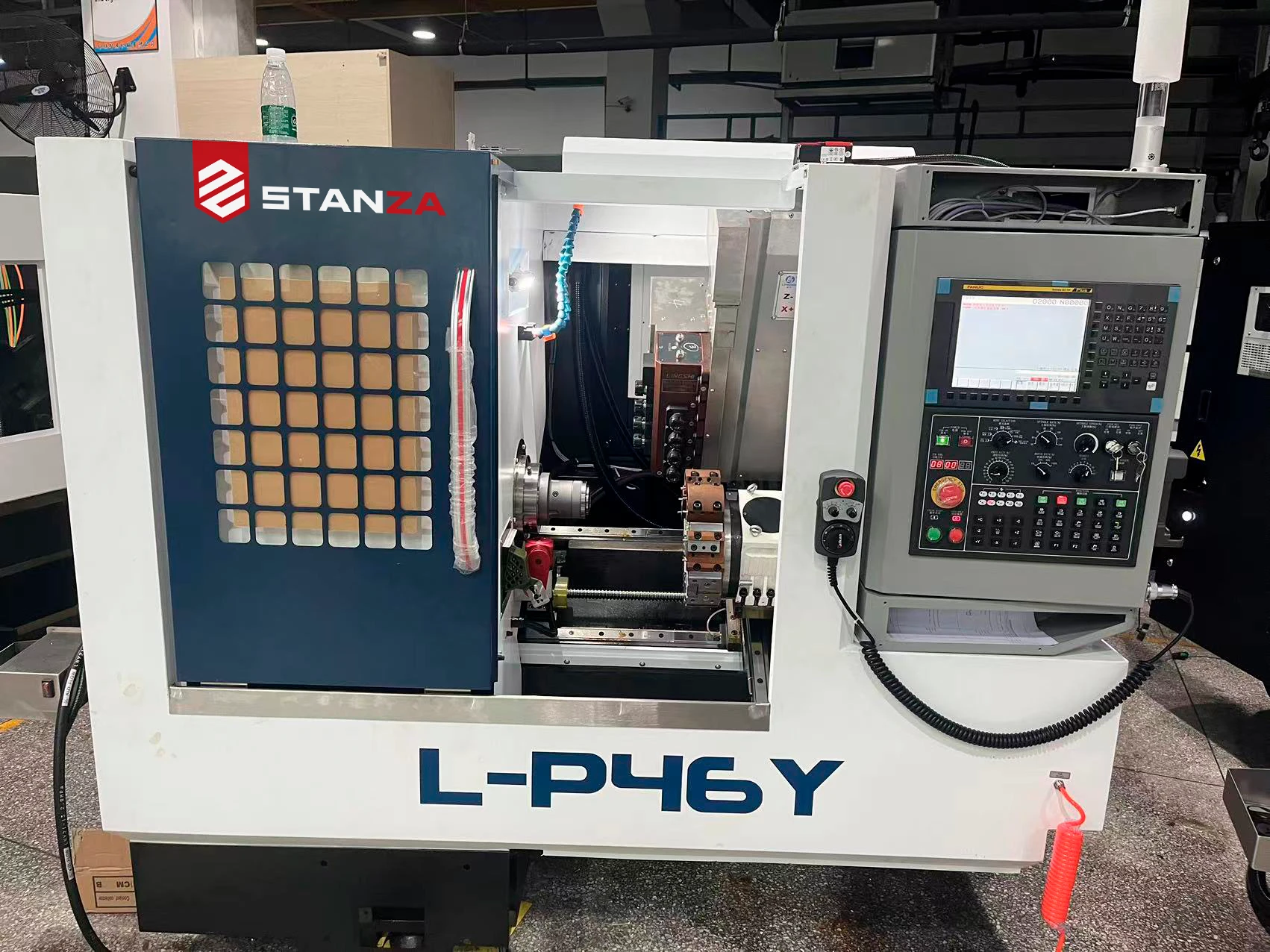

Токарный обрабатывающий центр с ЧПУ, L-P46Y, Stanza, Китай

Преимущества и выгоды:

• Максимальный диаметр заготовки над станиной – 500 мм, максимальный диаметр обработки – 160 мм, максимальная длина точения – до 270 мм, что позволяет охватить достаточно широкий спектр габаритов изделий.
• Суппорт перемещается по направляющим качения (роликовый тип) в продольном направлении на 270 мм ( Ось Z), в поперечном направлении на 270 мм (Ось X) , и для фрезерной или внецентровой обработки по оси Y — 270 мм.
• Статическая револьверная головка емкостью 8 позиций, так же значительно расширяет технологические возможности оборудования.
• Перемещение рабочих органов производится с помощью шариковинтовой передачи с преднатягом.

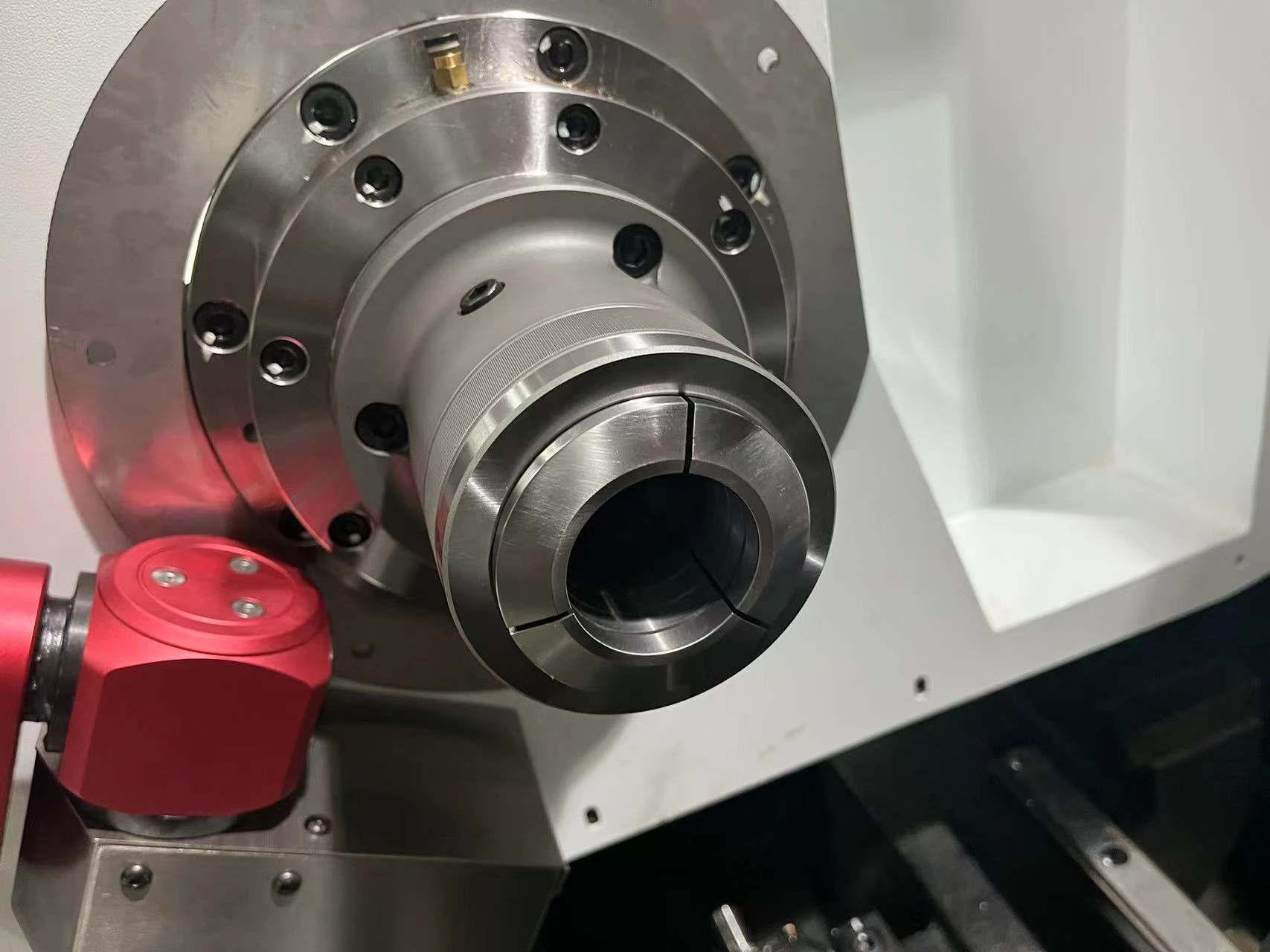

• На шпинделе установлен 3-кулачковый гидравлический самоцентрирующийся патрон 6ʺ, максимальная частота вращения – 6000 мин-1. Диаметр проходного отверстия в шпинделе рассчитано на пруток диаметром до 45 мм
• Мощность главного двигателя – 12.4 / 14.8 кВт. Такие параметры позволяют обрабатывать различные материалы от простых сталей до закаленных, нержавеющих и даже “жаропрочных”.

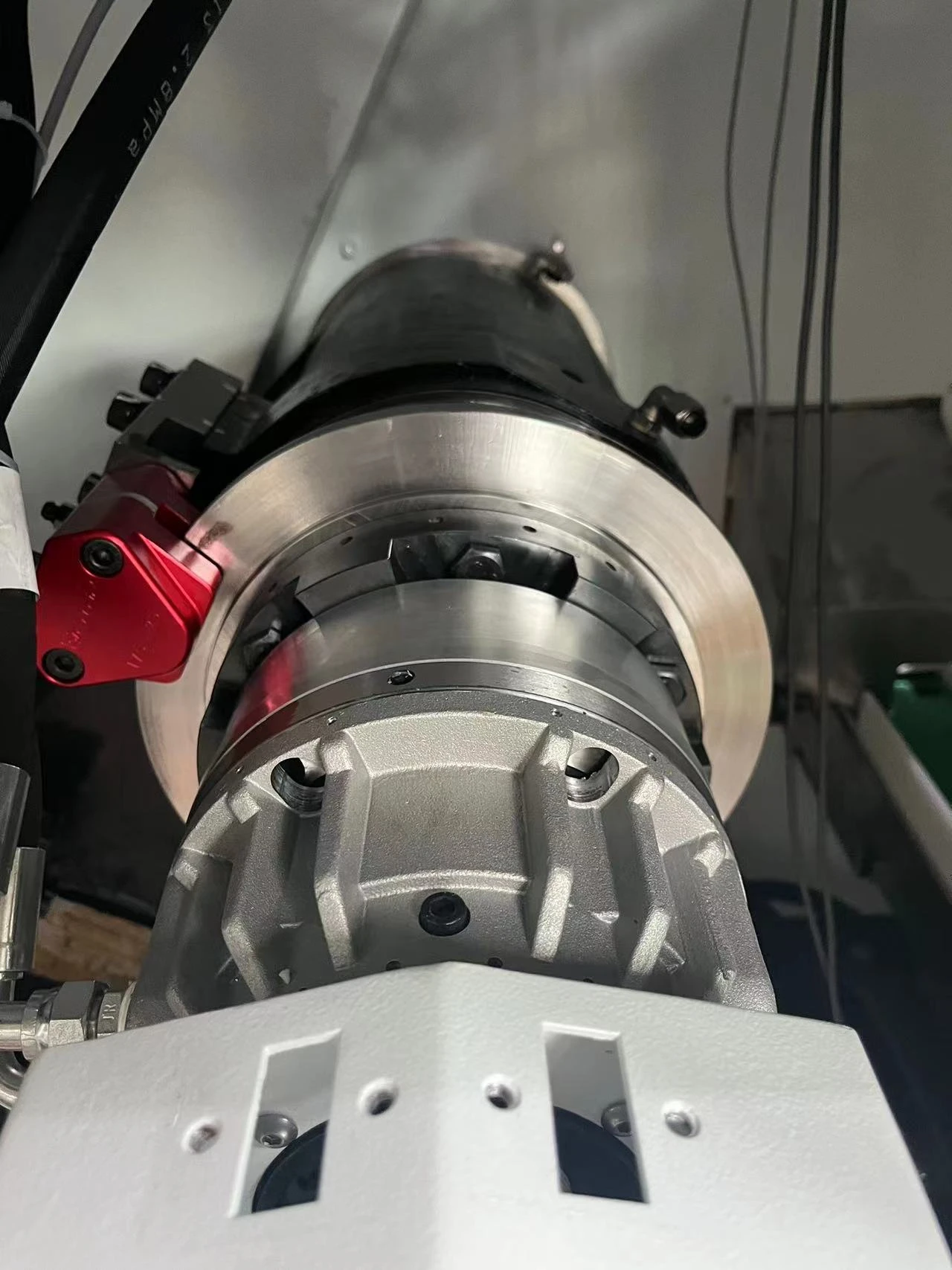

• Ось С с дисковым тормозом позволяет осуществлять операции контурного фрезерования на торце изделия, вне центровых отверстий, лысок, уступов и пр. Дискретность оси в 0.001° (поворот изделия, нужной плоскости, элемента практически на любой градус) позволяет выполнять любые технические требования чертежа

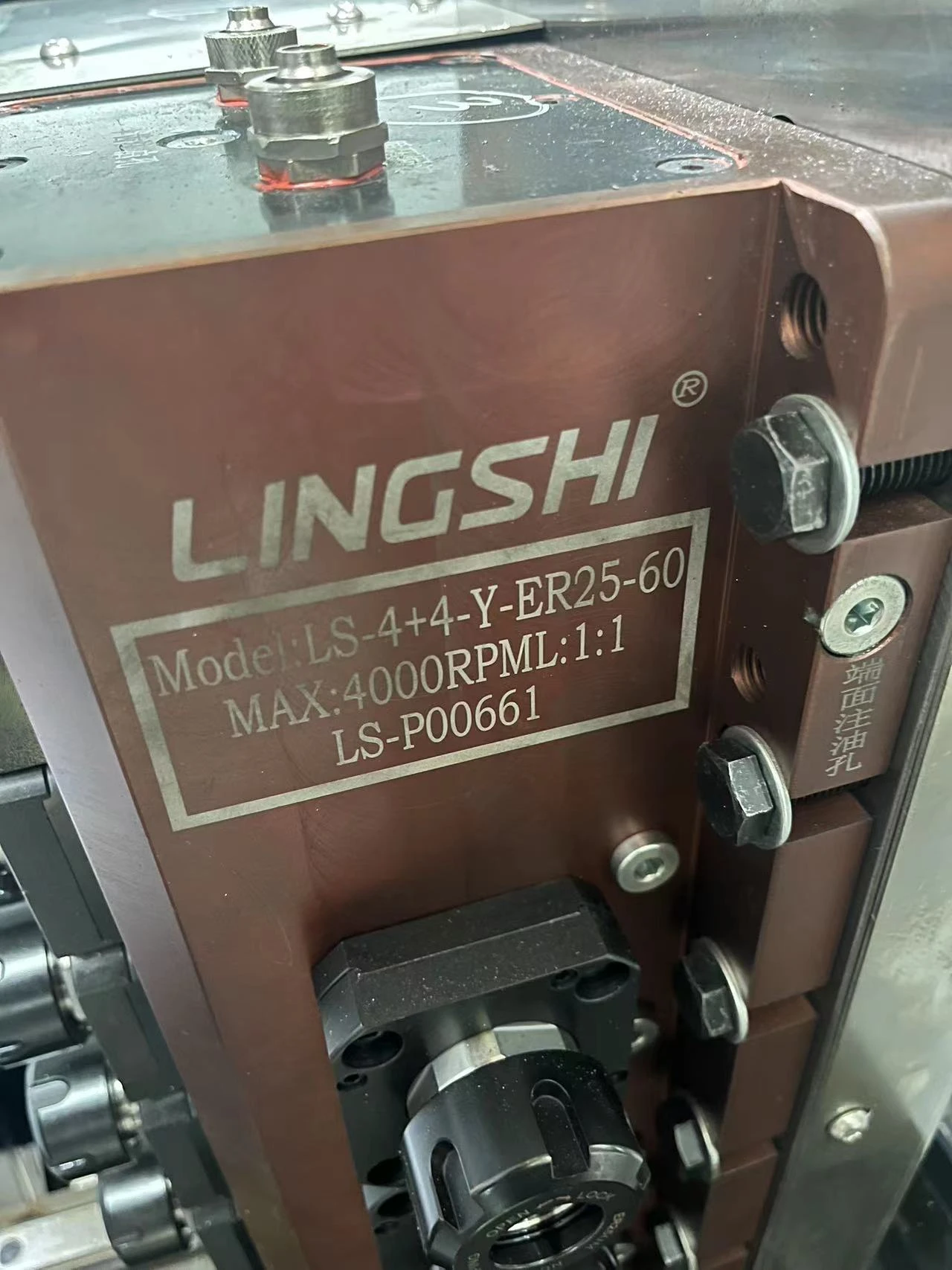

• Приводной блок  (ось Y) на 4 радиальные и 4 осевые позиции с частотой вращения 3000 об/мин для обработки элементов, расположенных вне основной плоскости резания детали позволяет обрабатывать наиболее сложные по конструкции изделия. Мощность двигателя 1.7 / 8.3 кВт.

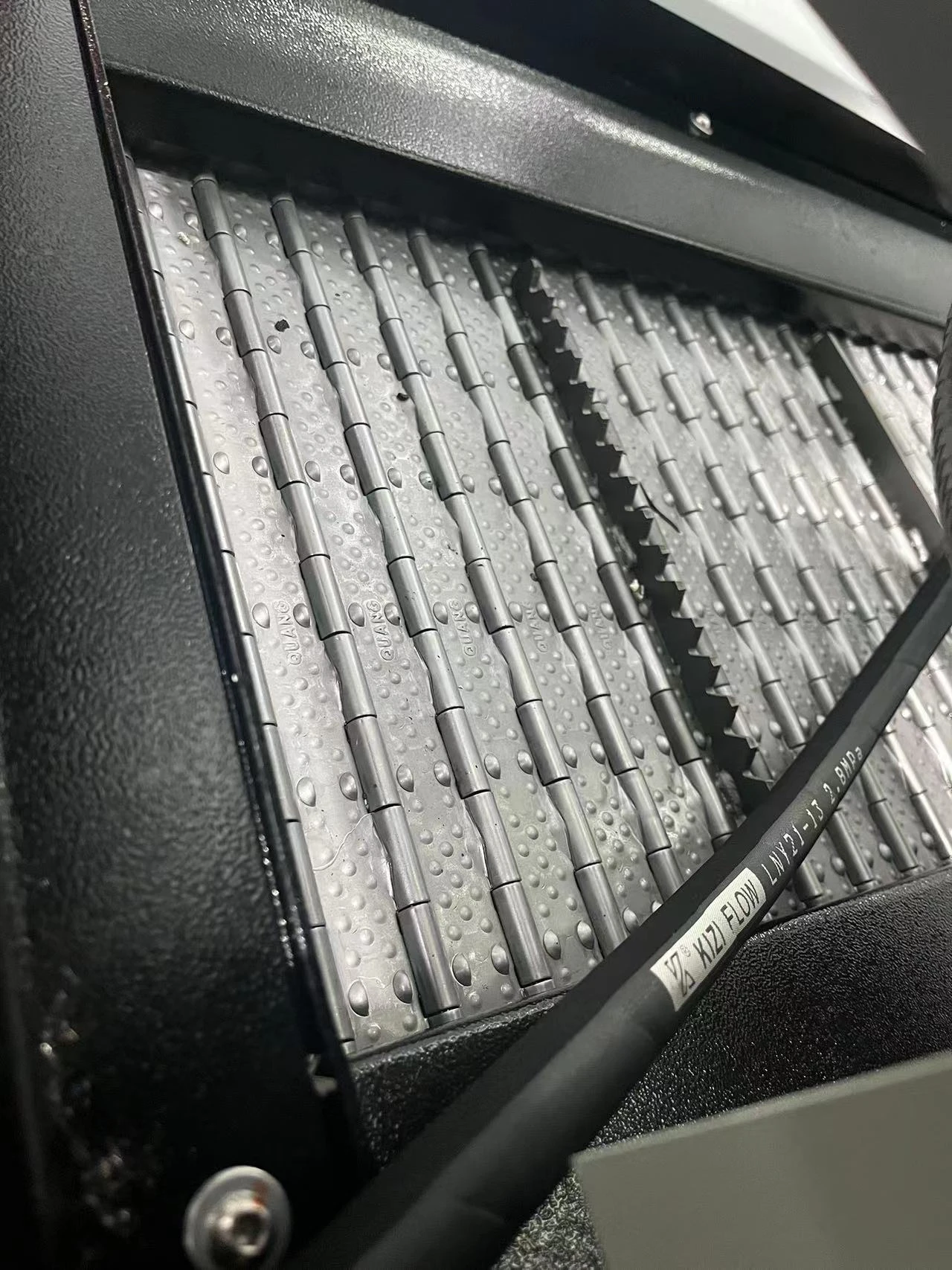

• Конвейер для удаления стружки цепного типа эффективно удаляет стружку из рабочей зоны.

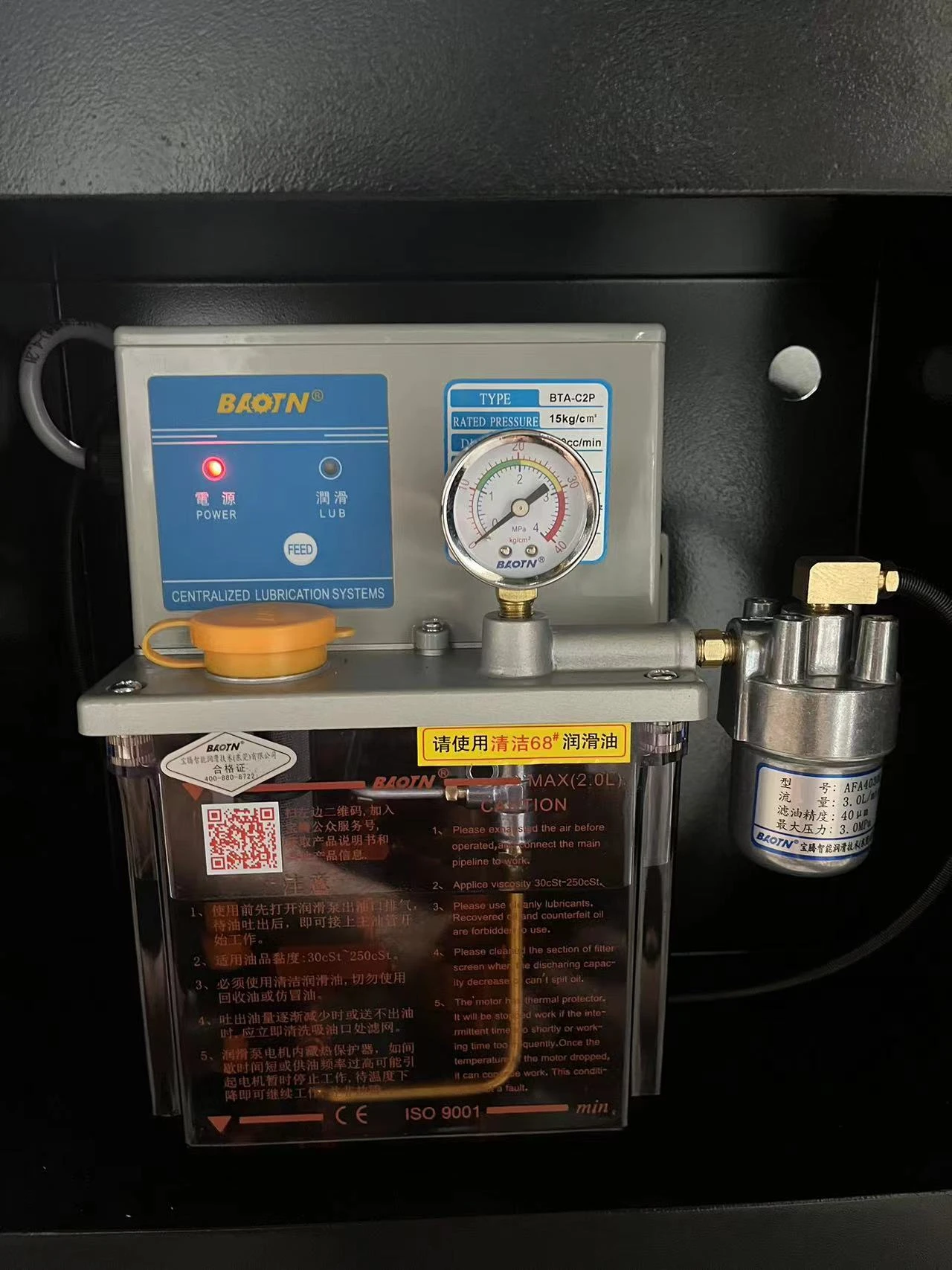

• Автоматическая централизованная система смазки направляющих и ШВП обеспечивает регулярную смазку объемом 2.7л.
• Система ЧПУ SYNTEC 22TB с жидкокристаллическим дисплеем диагональю 10,4ʺ с возможностью программирования в стандартных G- и M-кодах, симуляции обработки и отображения полной информации о процессе обработки детали  позволит справится как опытным операторам так и новичкам.

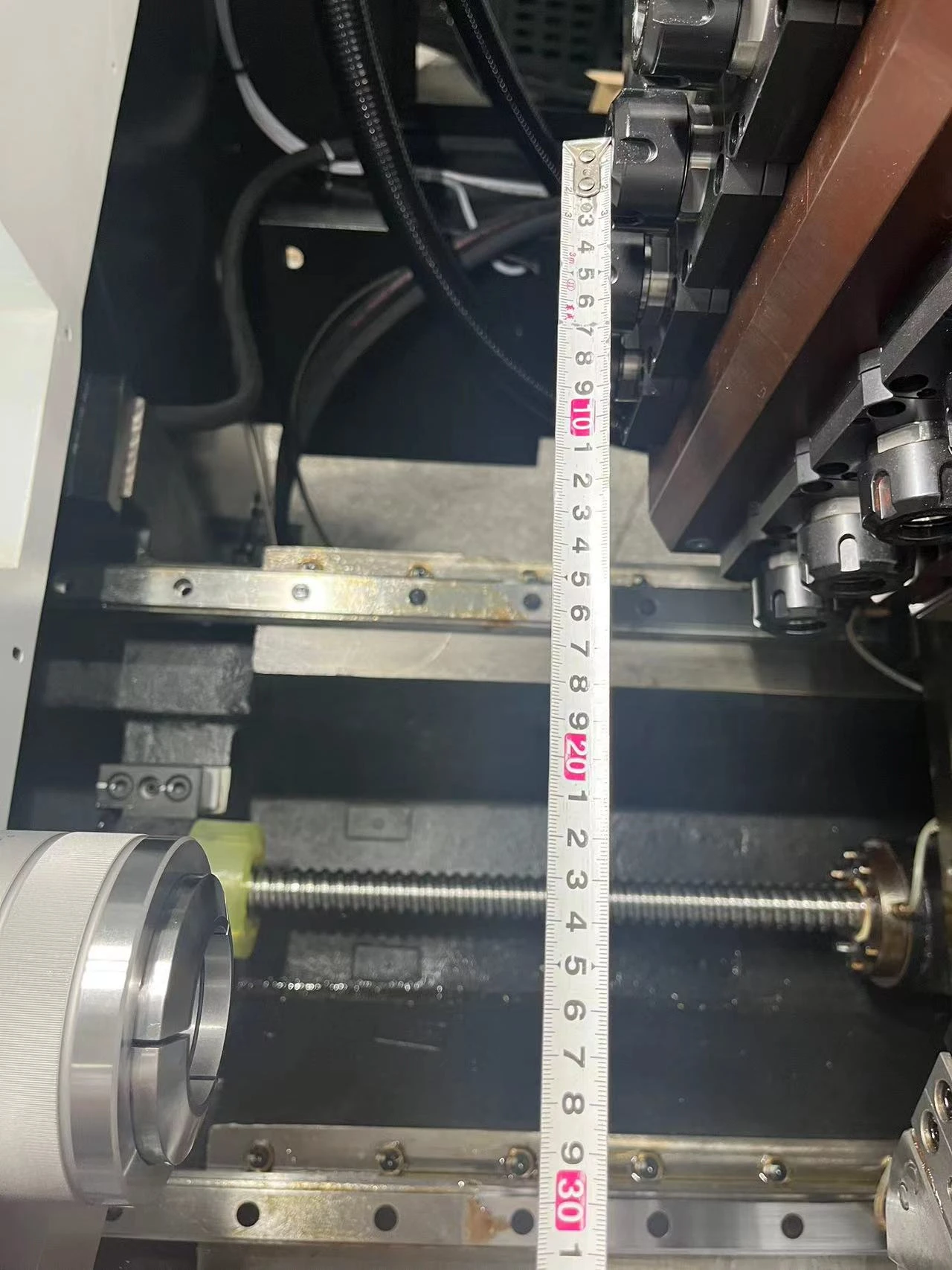

• Направляющие качения для перемещения суппорта в продольном и поперечном направлении имеют низкий коэффициент трения между подвижными частями, отличаются увеличенной несущей способностью, обеспечивают высокую скорость перемещения по рабочим осям, уменьшают время обработки деталей, обеспечивают высокую точность позиционирования ±0,003 мм на высоких скоростях перемещения.
• Для крепления и позиционирования инструментальных блоков используется инструментальная плита с Т-пазами, что обеспечивает высокую гибкость наладки оборудования под разные задачи и максимально сокращает машинное время на смену инструмента.
• Многофункциональная инструментальная система позволяет установить гидравлическую револьверную головку, приводные инструментальные блоки, расположенные в осевом и радиальном (перед осью центров и за осью) направлениях, что существенно расширяет технологические возможности оборудования. Множество вариантов комбинаций под всевозможные задачи.

Стандартная комплектация:

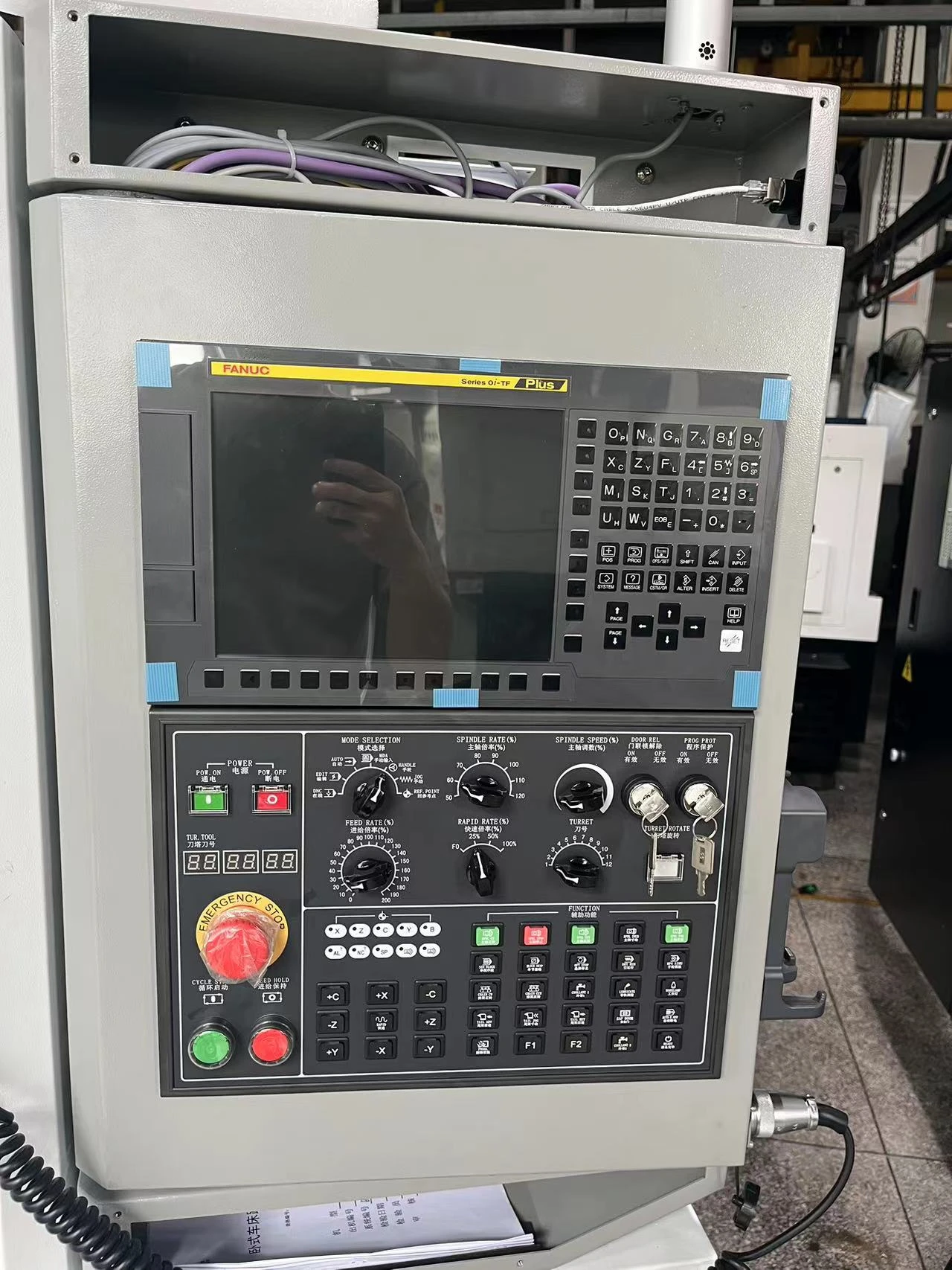

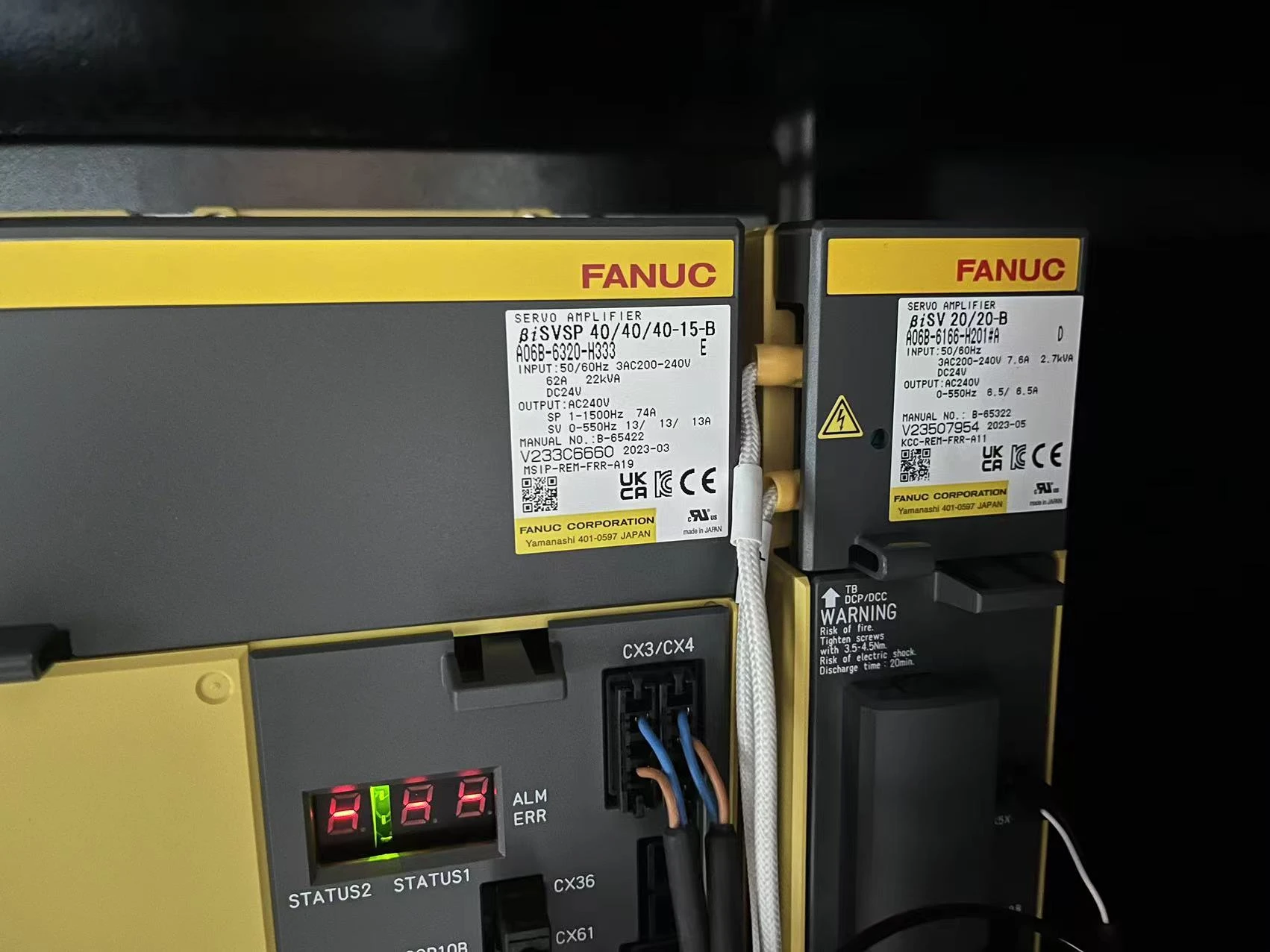

• Система ЧПУ Fanuc 0i-MF Plus + LCD монитор 10.4”
• Мотор-шпиндель мощностью (пост. / макс.) 12.4 / 14.8 кВт
• 3-кулачковый гидравлический полый патрон шпинделя ø152 мм (6”), включая полый гидроцилиндр с датчиками положения

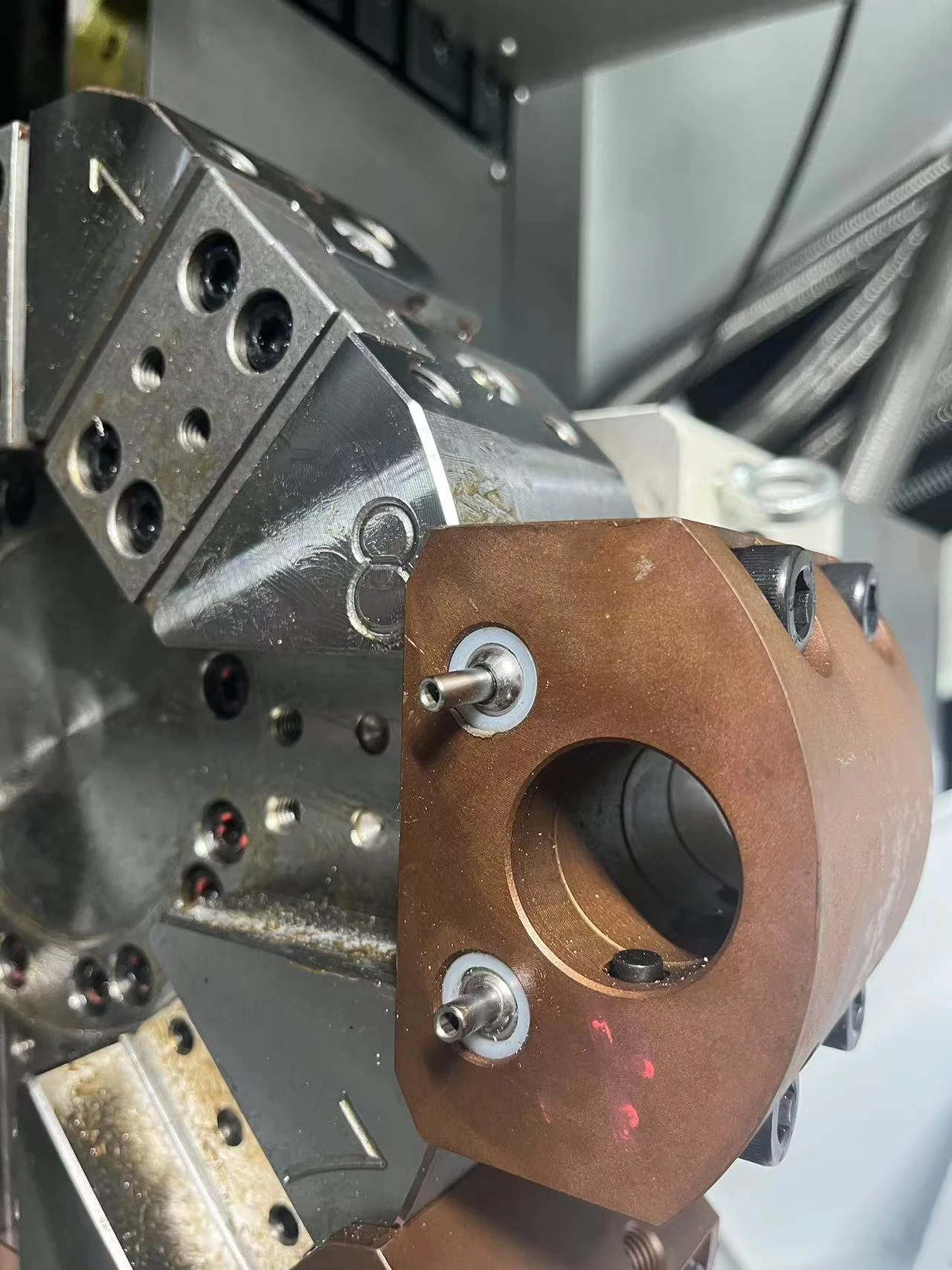

• Инструментальная 8-позиционная серво голова, стартовый набор инструментальной оснастки для револьверной головки
• Блок расточной D 32 мм – 5 шт.;
• Блок торцевой 25*25 мм – 1 шт.;

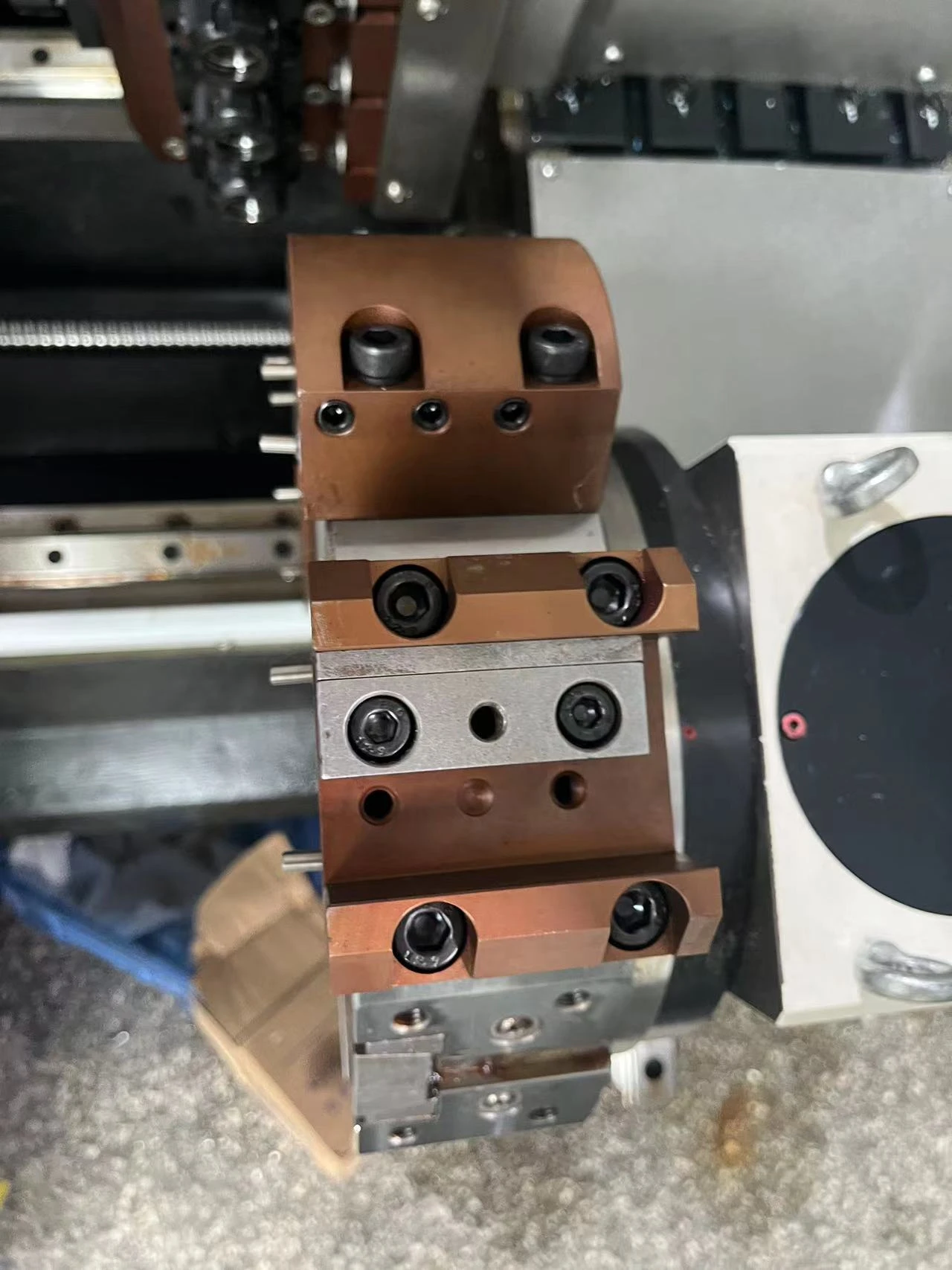

• Клиновые зажимы для резцов 25*25 мм – 12 шт.;
• Стартовый набор инструментальной оснастки для приводного блока (ось Y):
• Цанга ER25-6 – 1 шт.
• Цанга ER25-8 – 1 шт.
• Цанга ER25-10 – 1 шт.
• Цанга ER25-12 – 1 шт.
• Цанга ER25-16 – 1 шт.
• Система подачи СОЖ через блоки
• Система подачи СОЖ с баком СОЖ
• Система смазки автоматическая централизованная

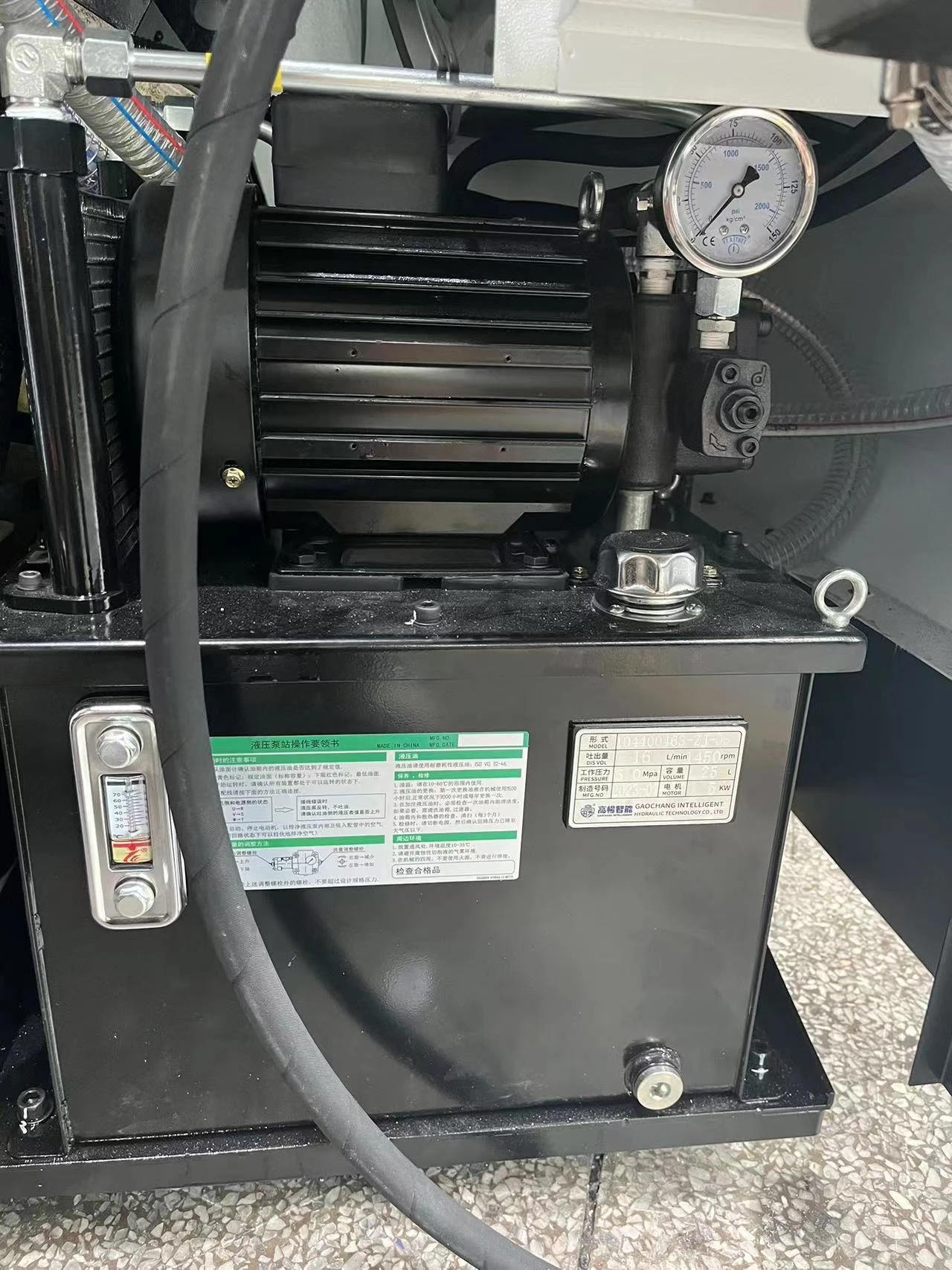

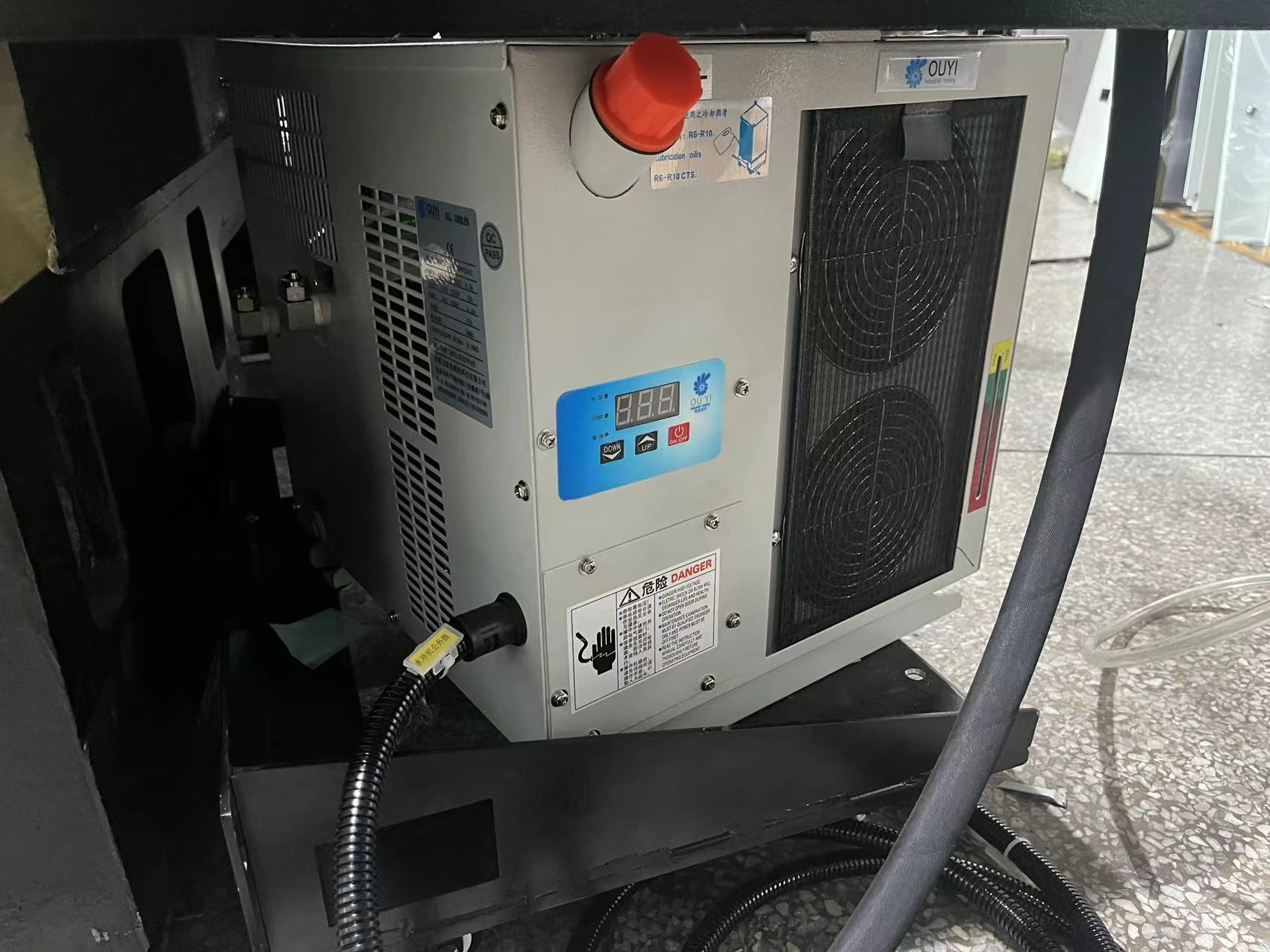

• Гидравлическая станция

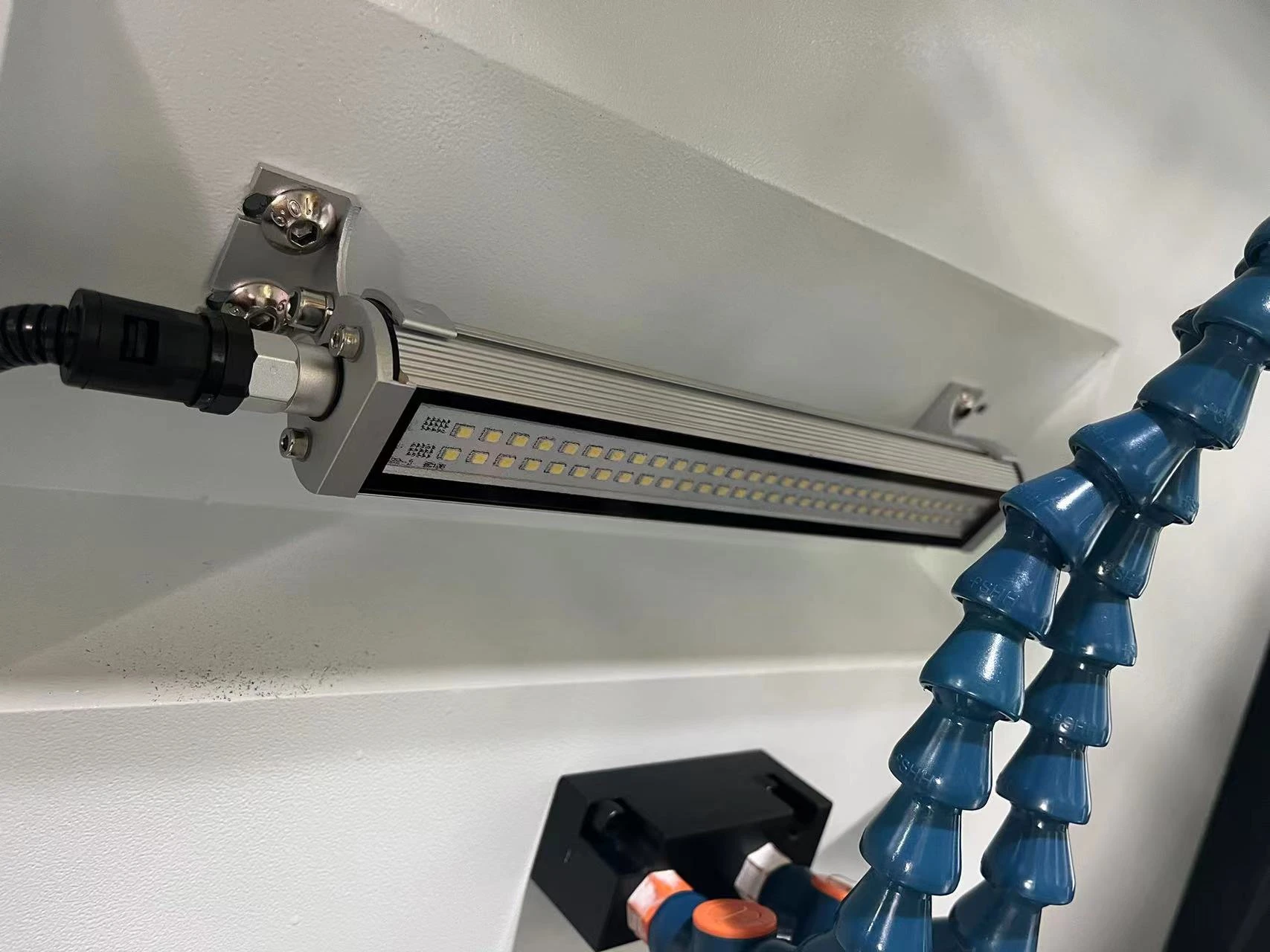

• Освещение рабочей зоны

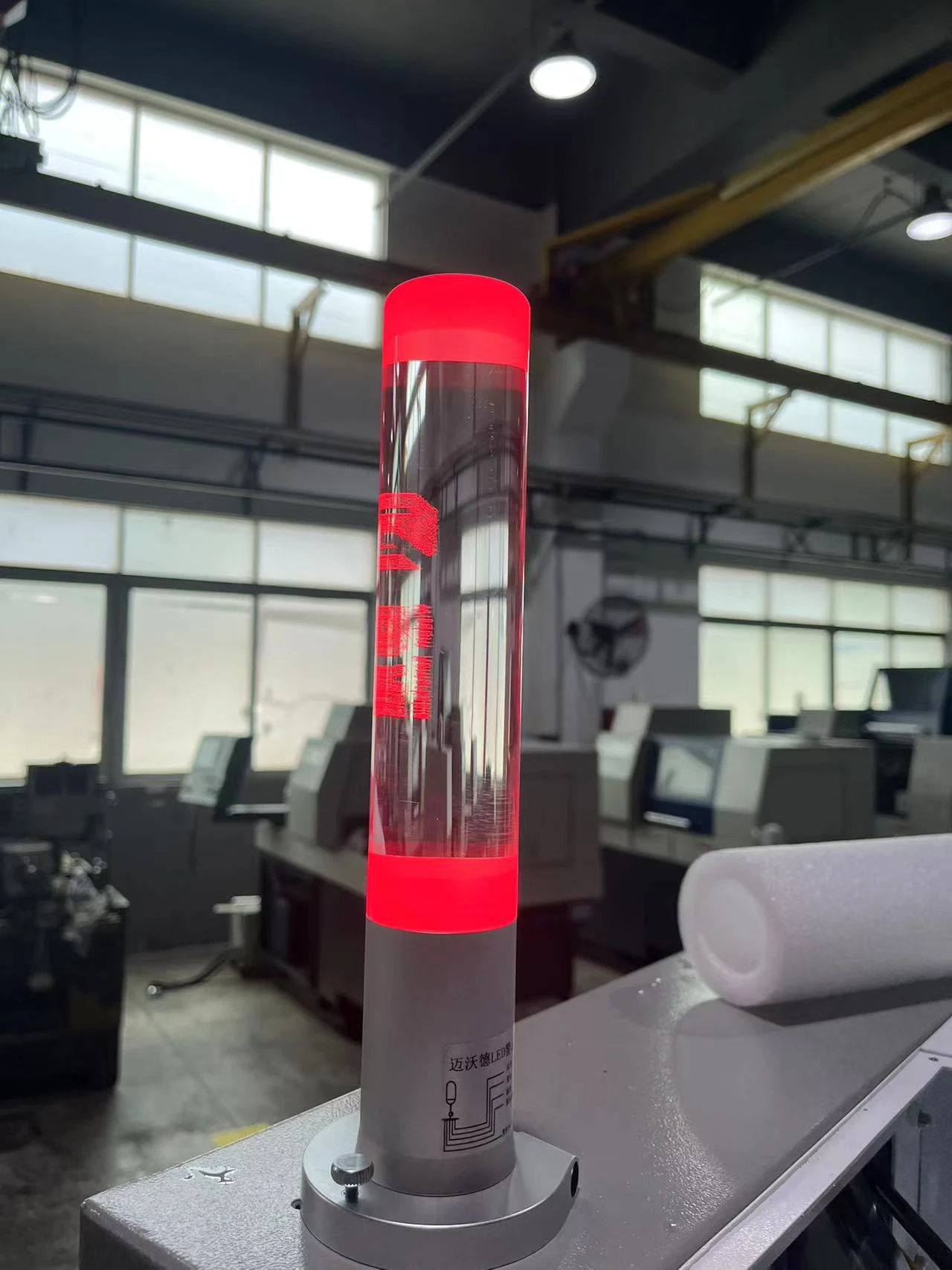

• Индикация состояния станка
• Кожух станка полностью закрытый
• Блокировка дверей

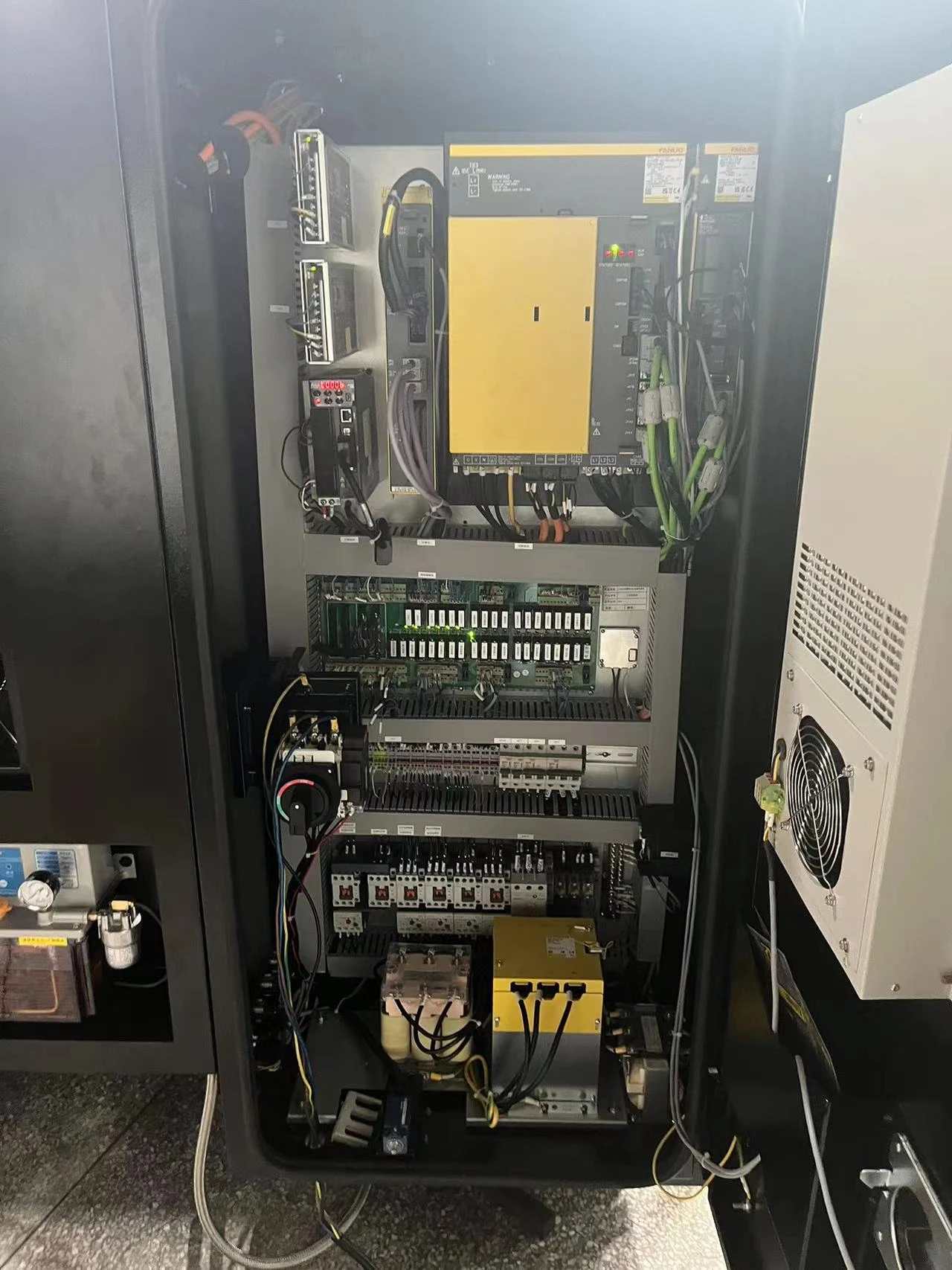

• Теплообменник электрошкафа
• Конвейер для удаления стружки цепного типа
• Пистолет для подачи СОЖ
• Комплект выравнивающих опор
• Комплект инструмента для наладки и обслуживания станка
• Комплект технической документации
• EAC Сертификация

Дополнительная комплектация:

• Барфидер 1,5 м
• Трансформатор
• Кондиционер электрошкафа

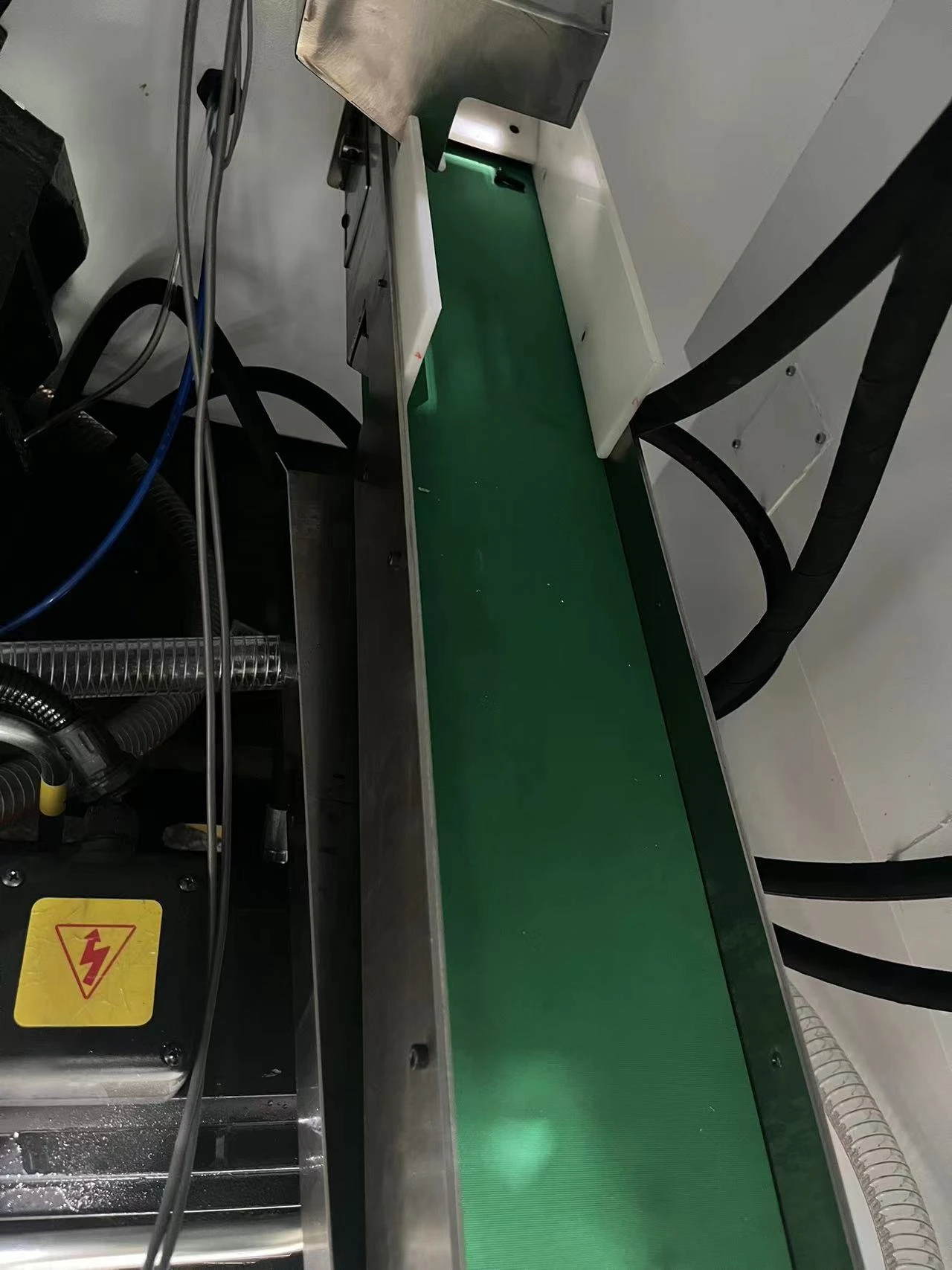

• Улавливатель готовых деталей с конвейером готовых деталей
