Токарный обрабатывающий центр с ЧПУ SL1603T, Solex, Китай

Преимущества и выгоды:

• Небольшая масса станка – 2600 кг – позволяет размещать оборудование на вторых этажах производственных корпусов, цехов.
• Направляющие качения Hiwin (Тайвань) для перемещения в продольном и поперечном направлении имеют низкий коэффициент трения между подвижными частями, обеспечивают высокую скорость перемещения по рабочим осям, уменьшая время обработки изделий, обеспечивают высокую точность позиционирования 0,006 мм и повторяемость позиционирования 0,004 мм на максимальных  скоростях перемещения.
• Плавность и точность хода, стабильно высокое качество обработки деталей обеспечивает шариковинтовая передача с преднатягом  диаметром Ø 32 мм  и шагом 10 мм высокой жесткости. Исключено возникновение осевых и радиальных люфтов.

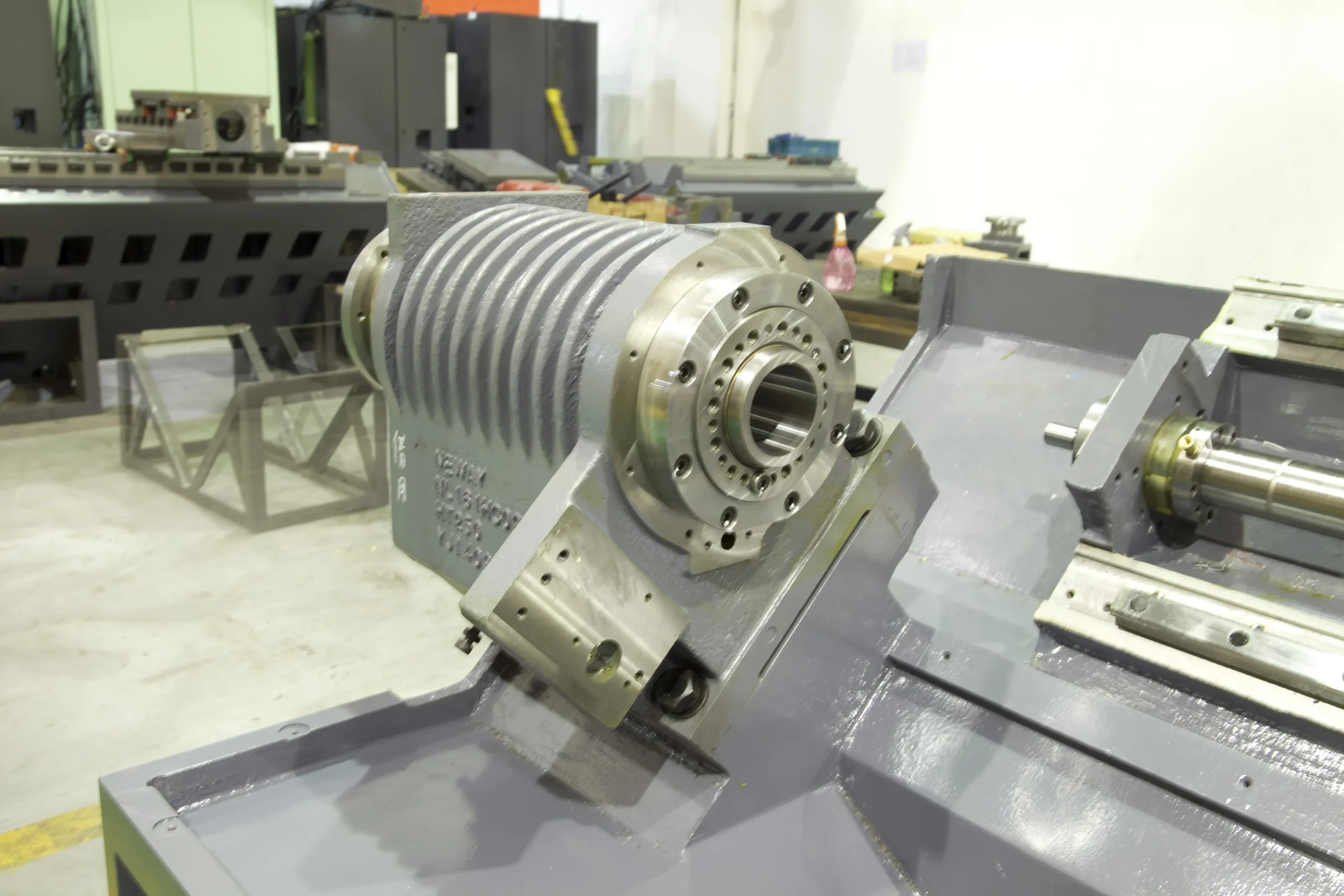

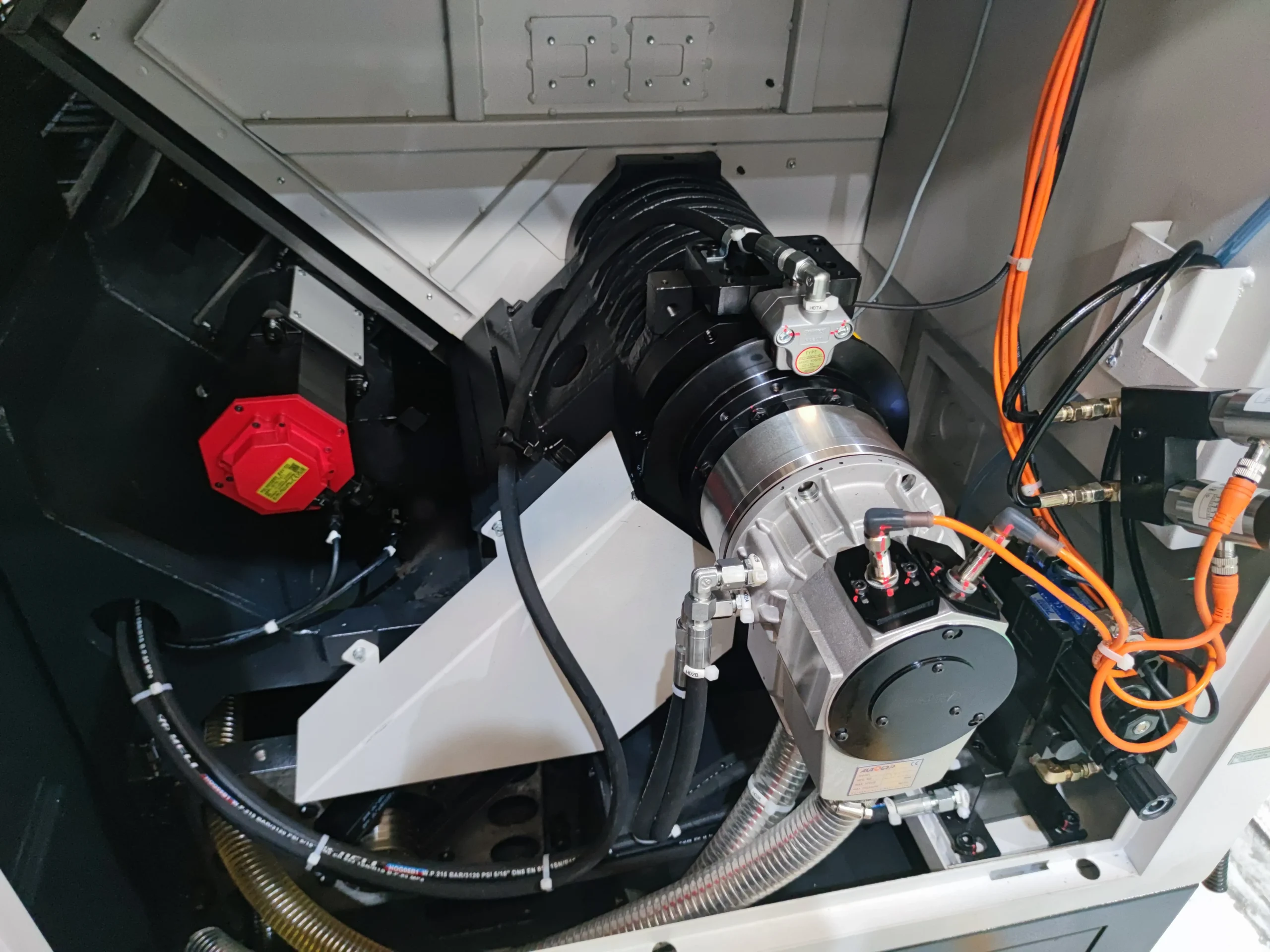

• Переднюю бабку отличает увеличенная площадь контакта. Дополнительные ребра жесткости позволяют добиться стабильной обработки при точении массивных деталей с большими припусками, достигать высоких скоростей вращения шпинделя без вибраций и минимизировать термические деформации.
• Шпиндель с отверстием Ø 56 мм позволяет обрабатывать прутки Ø до 45 мм.

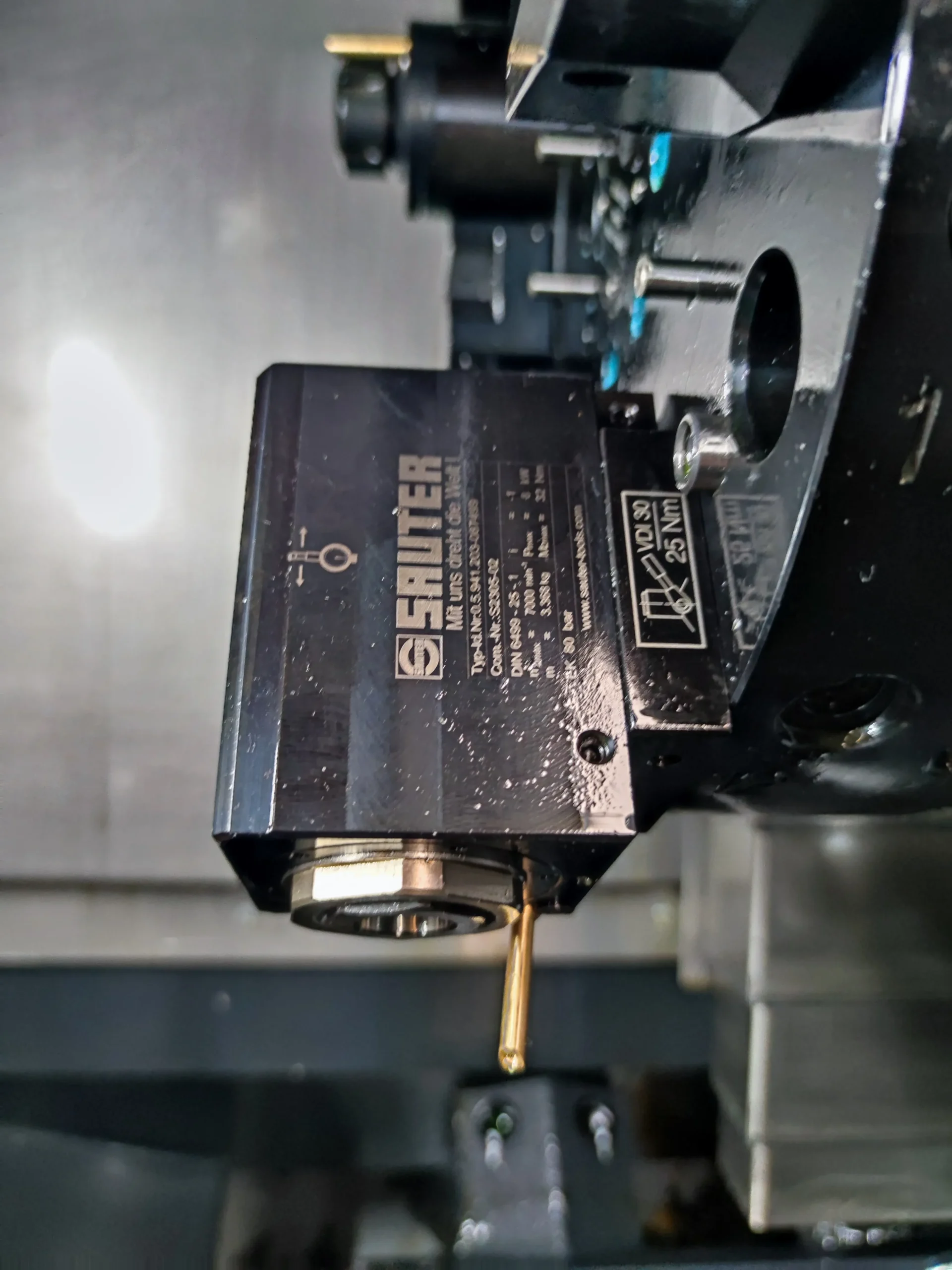

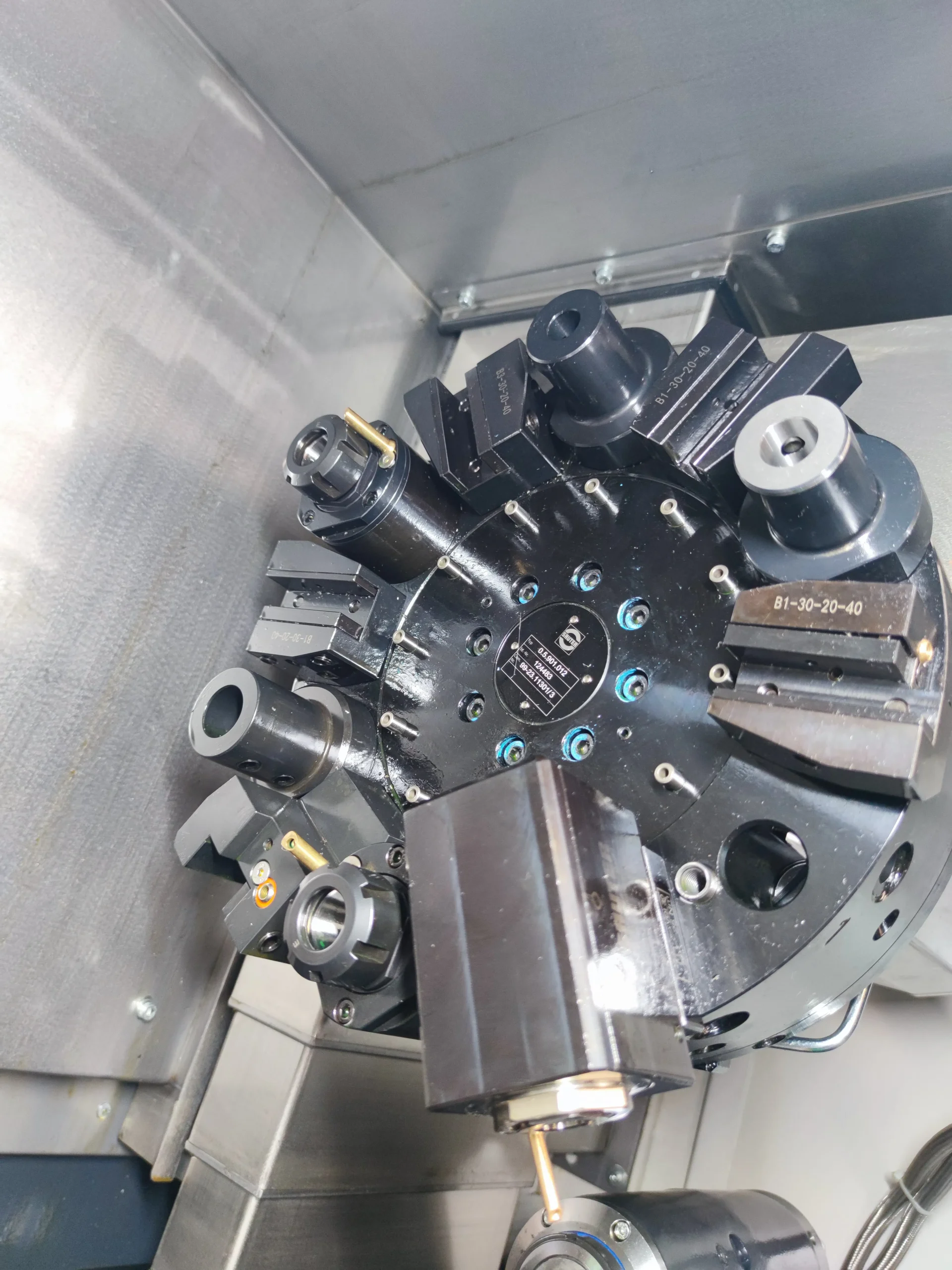

• Приводная револьверная головка VDI30 позволяет выполнять операции сверления, фрезерования, нарезания резьбы в осевом и радиальном направлении. Стандарт крепления VDI позволяет быстро производить установку — снятие приводных блоков. Смена инструментальных позиций по программе выполняется за 0,35 с.
• Гидравлическая задняя бабка обеспечивает быстрое и жесткое закрепление заготовки. Регулировка давления бесступенчатая.

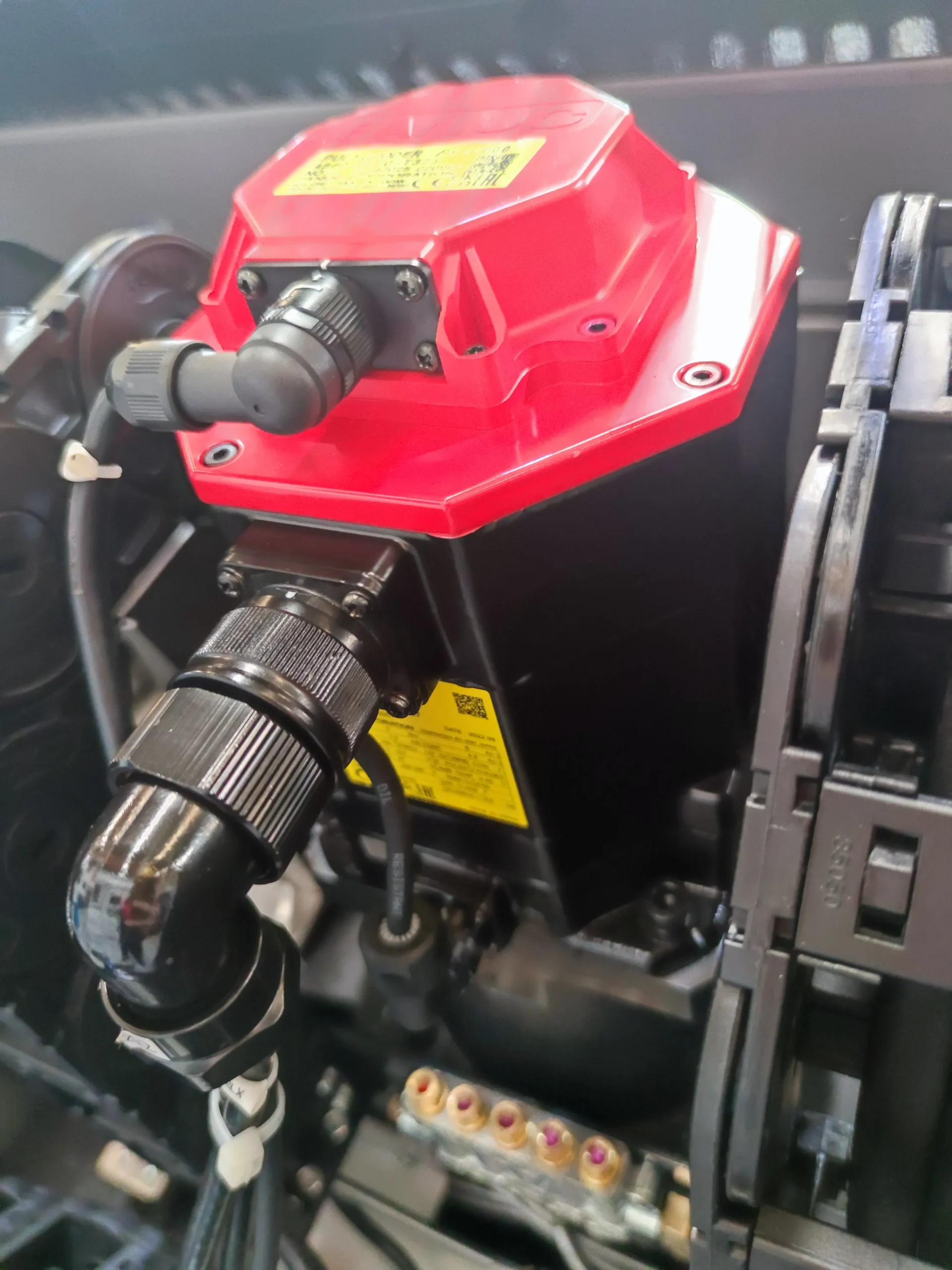

• ЧПУ Fanuc 0i-ТF Plus с оптоволоконной системой передачи данных между ЧПУ и приводами минимизирует время цикла обратной связи по скорости, положению и току. Станок отличают высокая точность, плавность подач и синхронизация осей.
• Высокомоментный главный серводвигатель 5.5/7.5 кВт работает в широком диапазоне частот вращения. Его отличительные особенности: низкий уровень вибраций, обеспечение высокой динамики ускорений и торможений и точность механической обработки. Крутящий момент достигает 80 Нм в 15 минутном режиме работы двигателя.

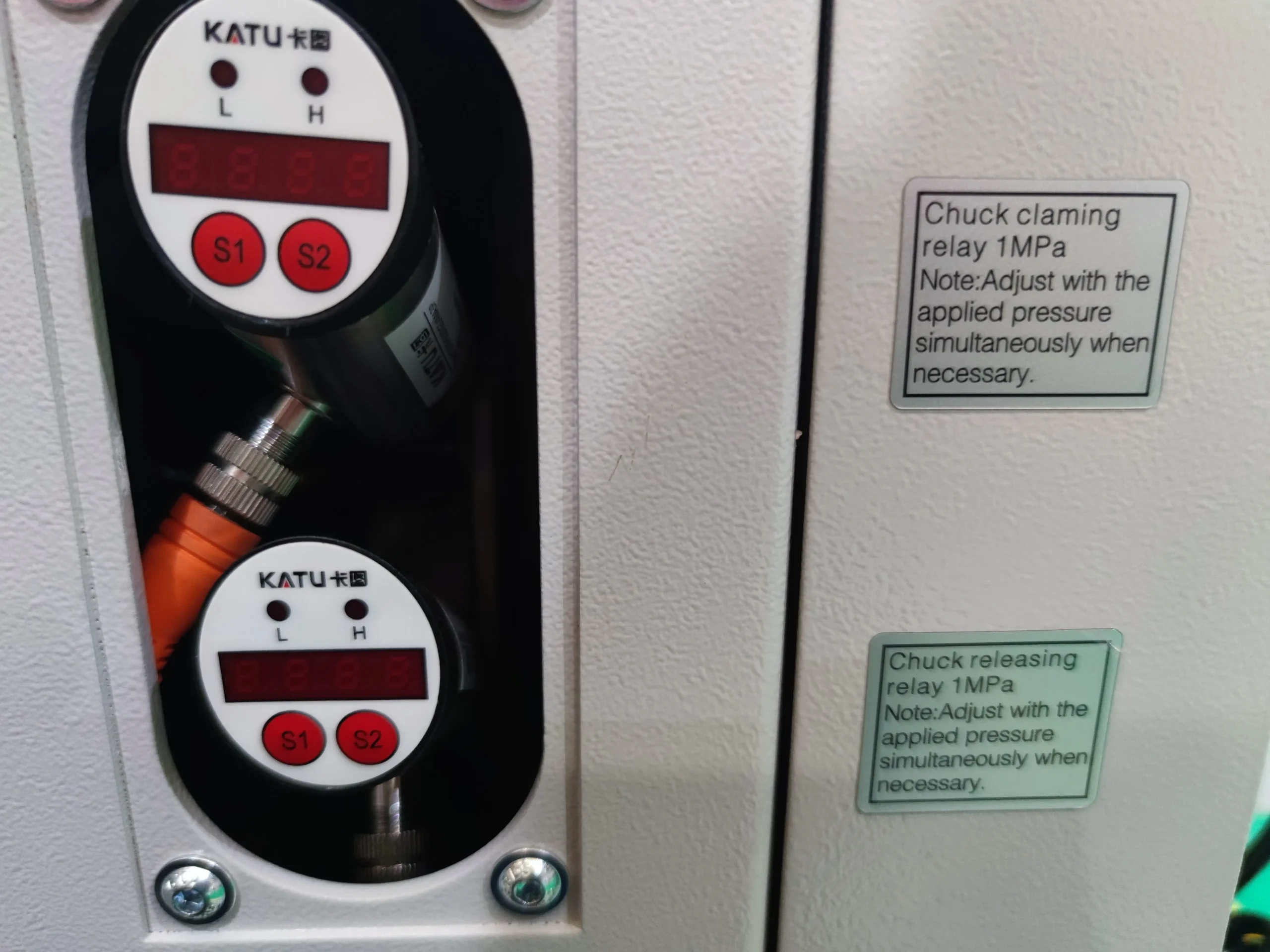

• Усилие зажима 3-кулачкового патрона регулируется, благодаря чему удается обрабатывать заготовки из мягких цветных сплавов, работать с тонкостенными изделиями.
• Гарантийный срок на основные узлы составляет 36 месяцев или наработки не более 10 000 (десяти тысяч) часов, в зависимости от того, что наступит ранее. К основным узлам относятся: станина станка, шариковинтовые пары, линейные направляющие, подшипники шариковинтовых пар и шпиндель.

Стандартная комплектация:

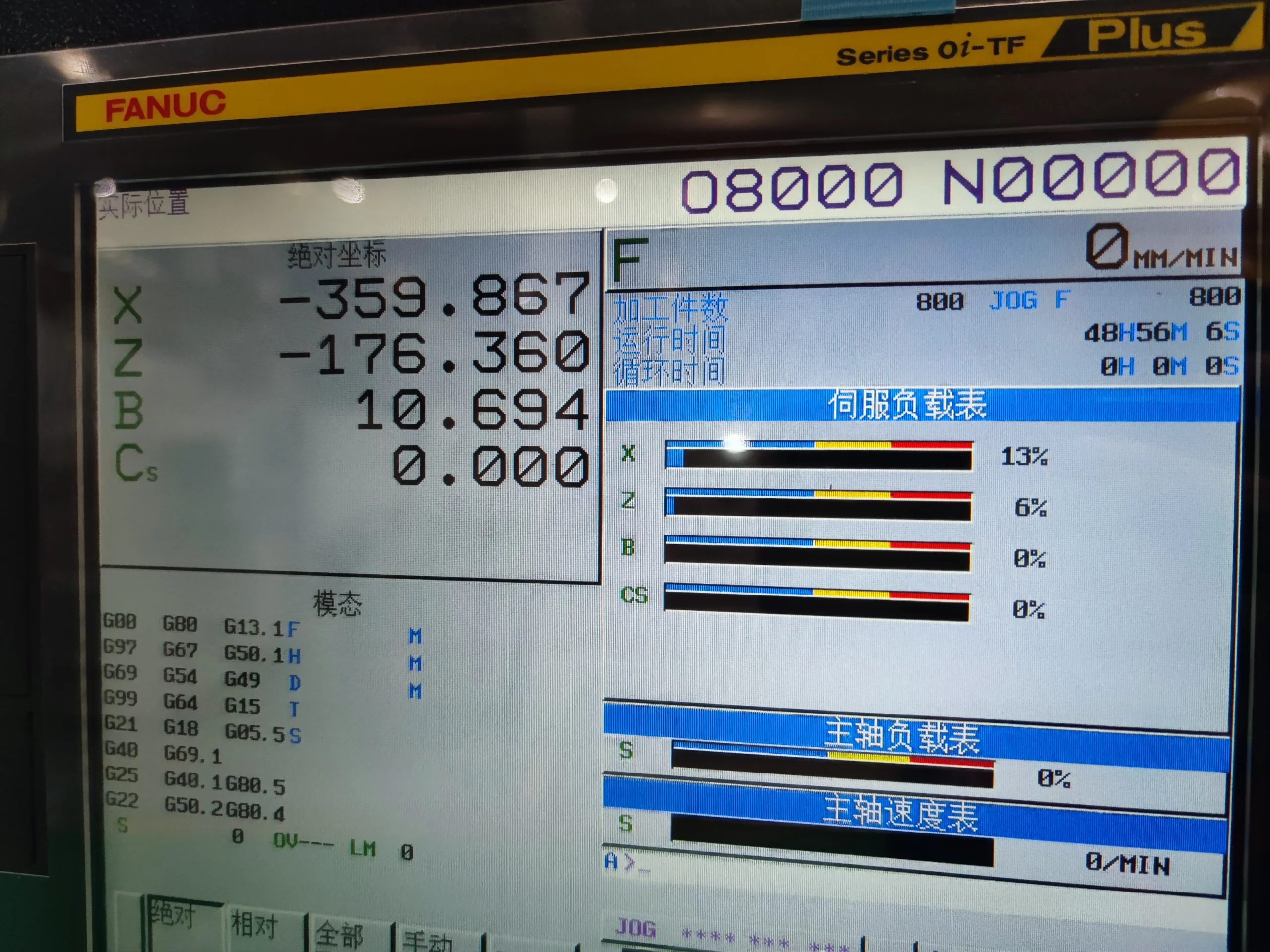

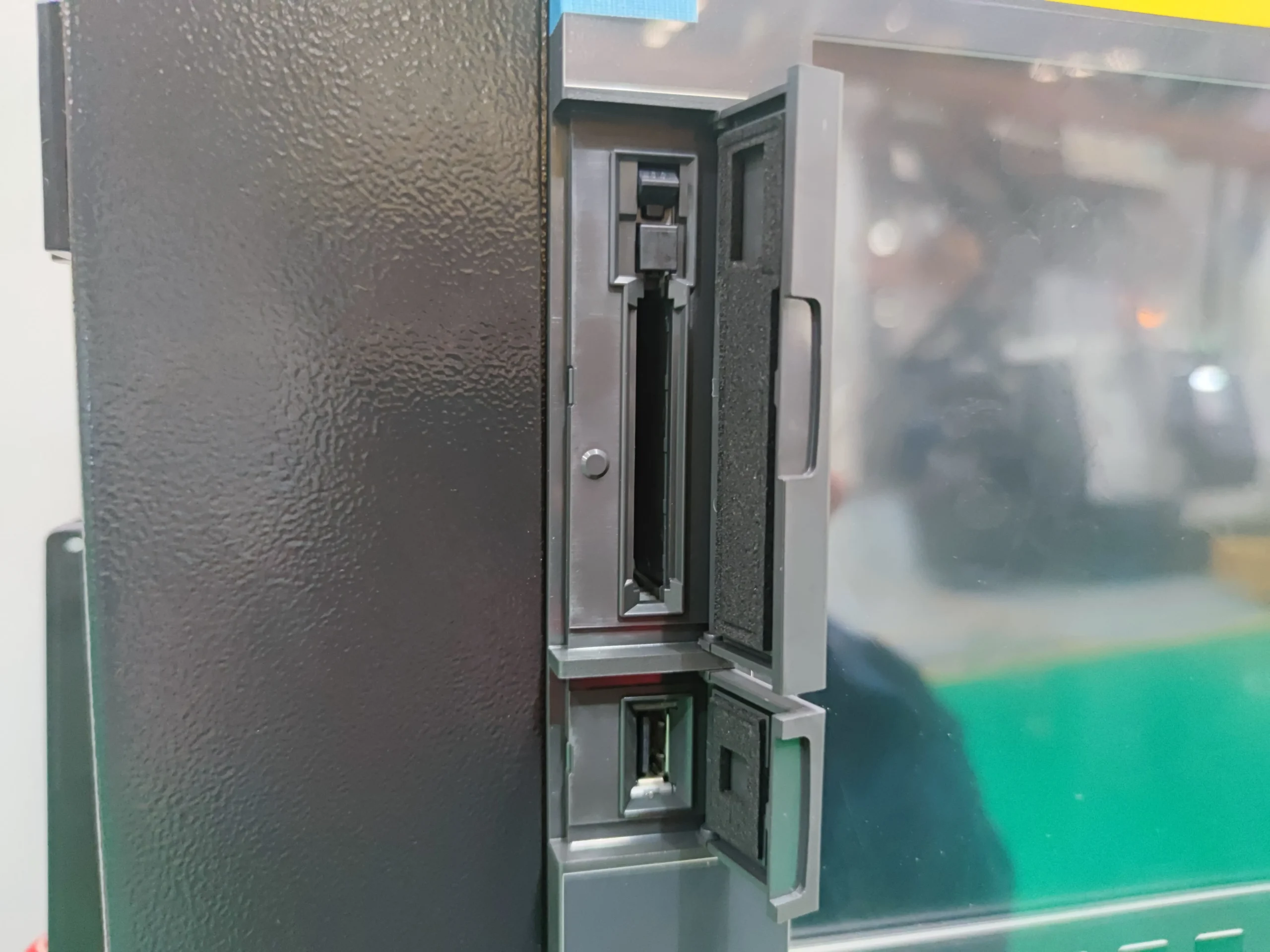

• Система ЧПУ Fanuc 0i-TF Plus (1) + 10,4″ LCD, 2Мб памяти для хранения УП
• Функция ЧПУ: диалоговое программирование Manual Guide I
• Функция ЧПУ: М30 – автоматическое отключение

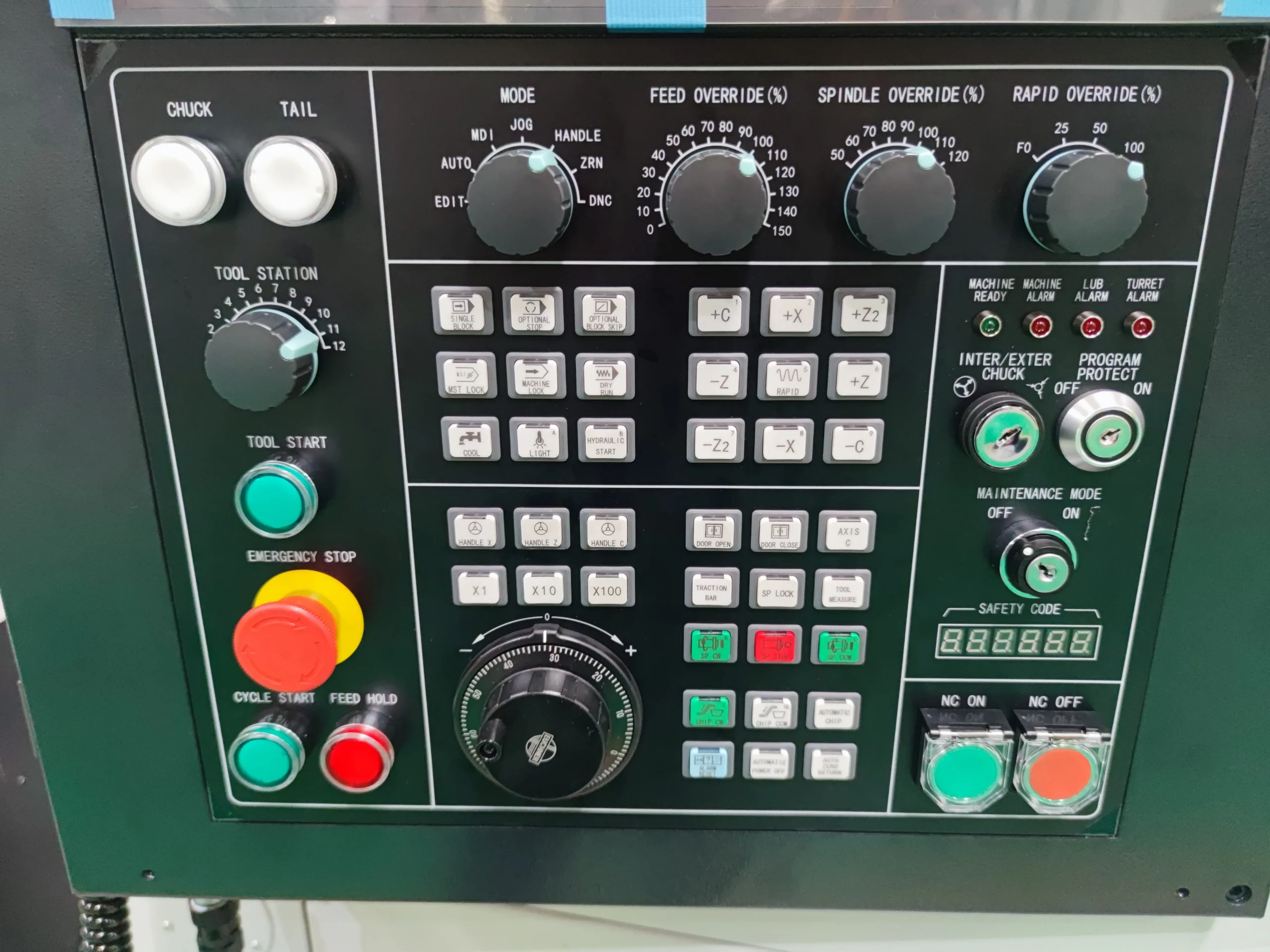

• Маховичок MPG на пульте ЧПУ

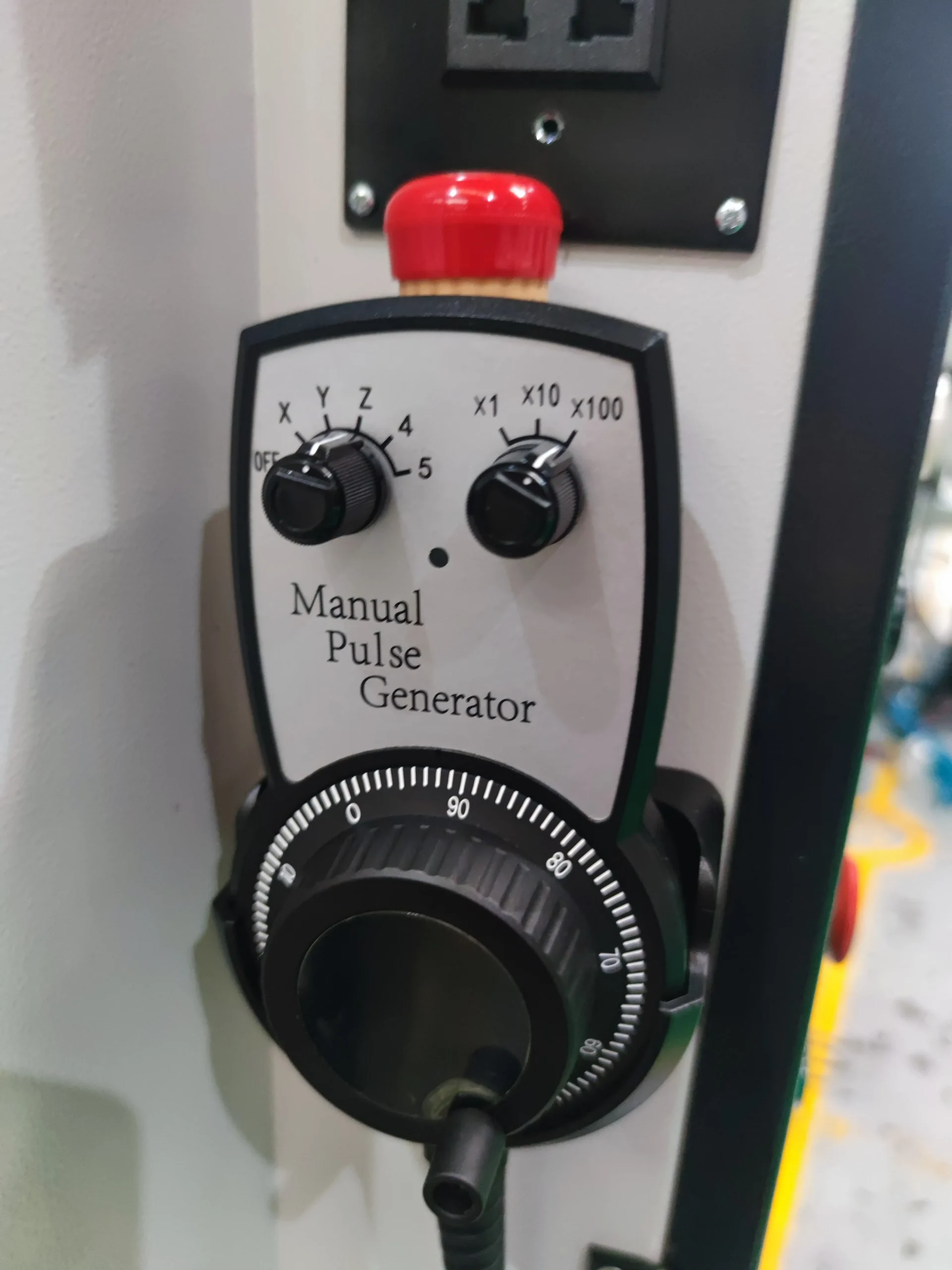

• Пульт управления переносной, с маховичком, включая кнопку аварийного отключения
• Трансформатор
• Главный двигатель мощностью (пост. / 15 мин.) 5,5 / 7,5 кВт (Fanuc)
• Ременный привод шпинделя
• Шпиндель, торец А2-5 (отв. Ø56 мм)

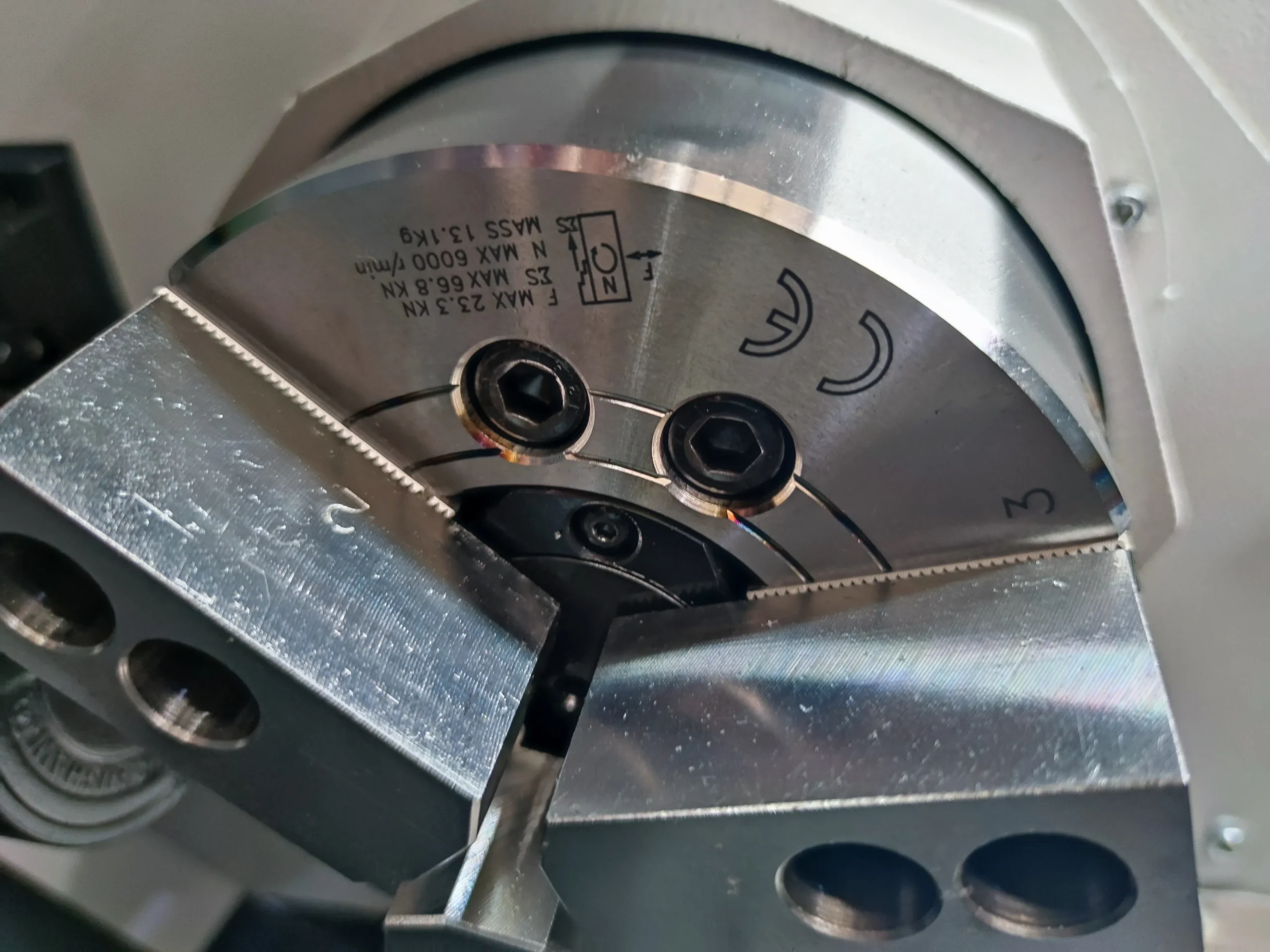

• Патрон шпинделя: 3-кулачковый гидравлический полый, диаметр ø152 мм (6”), включая 1 к-т твердых  и 1 к-т мягких кулачко
• Интерфейс для подключения барфидера
• Ось С (дискретность 0,001°), включая дисковый тормоз
• 12-поз. приводная револьверная головка, VDI-30
• Стартовый набор инструментальной оснастки для головки VDI-30
• Блок для наружного точения B3, 20×20 мм — 1 шт.;
• Блок для торцевого точения C1, 20×20 мм — 1 шт.;
• Расточной блок, ø25 мм, — 1 шт.;
• Расточной блок, ø20 мм, — 1 шт.;
• Расточной блок, ø16 мм, — 1 шт.;
• Комплект цанг ER25 (Ø6, 8, 10, 12, 16 мм) из 5 шт.

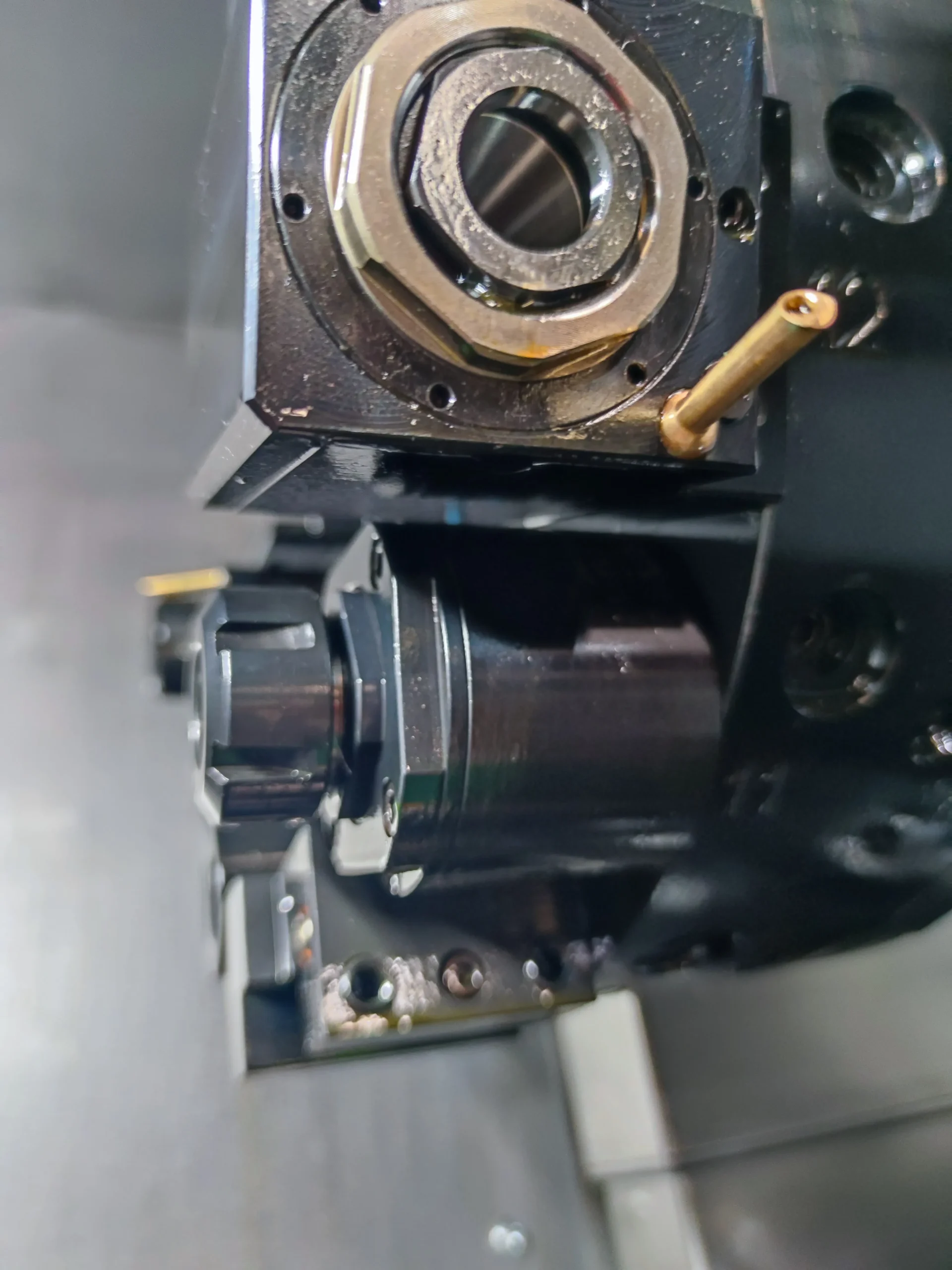

• Приводной блок прямой, цанговый зажим ER-25 — 2 шт.;
• Приводной блок угловой, цанговый зажим ER-25 — 1 шт.;
• Блок для наружного точения B1, 20×20 мм — 3 шт.;
• Система подачи СОЖ через револьверную головку
• ШВП по осям X, Z с преднатягом
• Направляющие качения по осям X, Z
• Пистолет для подачи СОЖ
• Пистолет для подачи сжатого воздуха
• Кожух станка полностью закрытый
• Подготовка для установки системы измерения инструмента
• Педаль для зажима / разжима кулачков
• Освещение рабочей зоны
• Индикация состояния станка

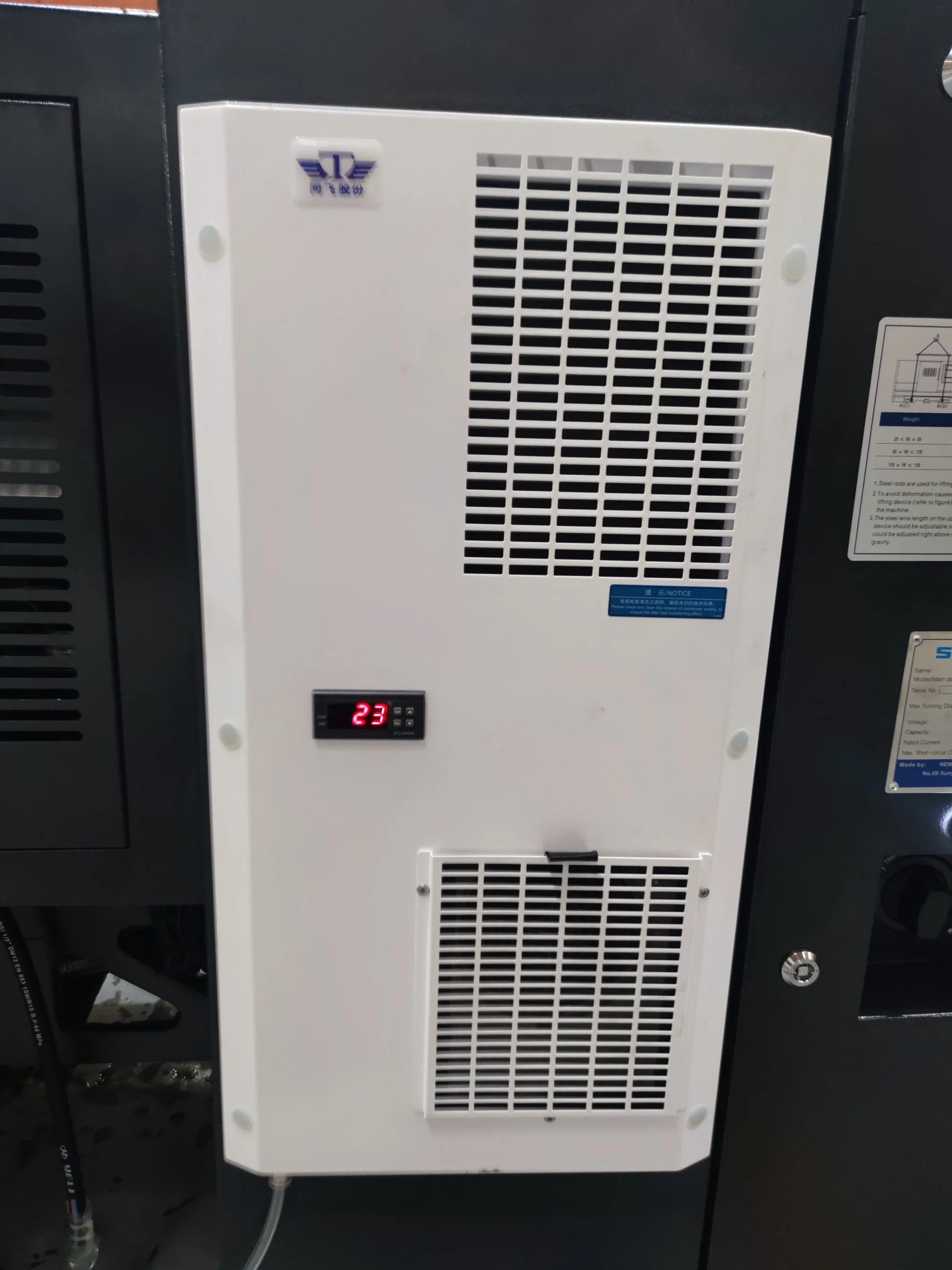

• Система охлаждения электрошкафа: кондиционер

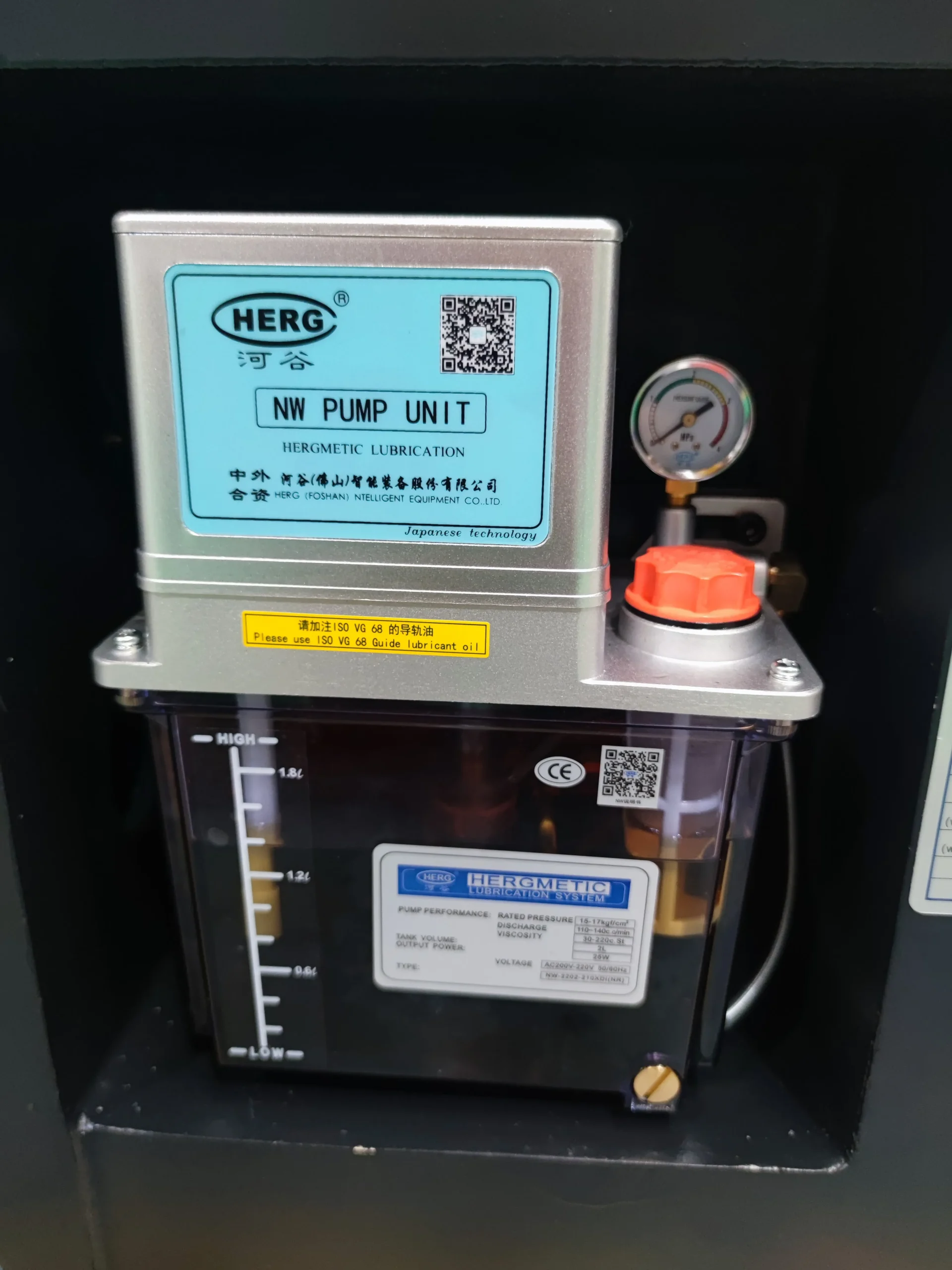

• Система смазки автоматическая централизованная

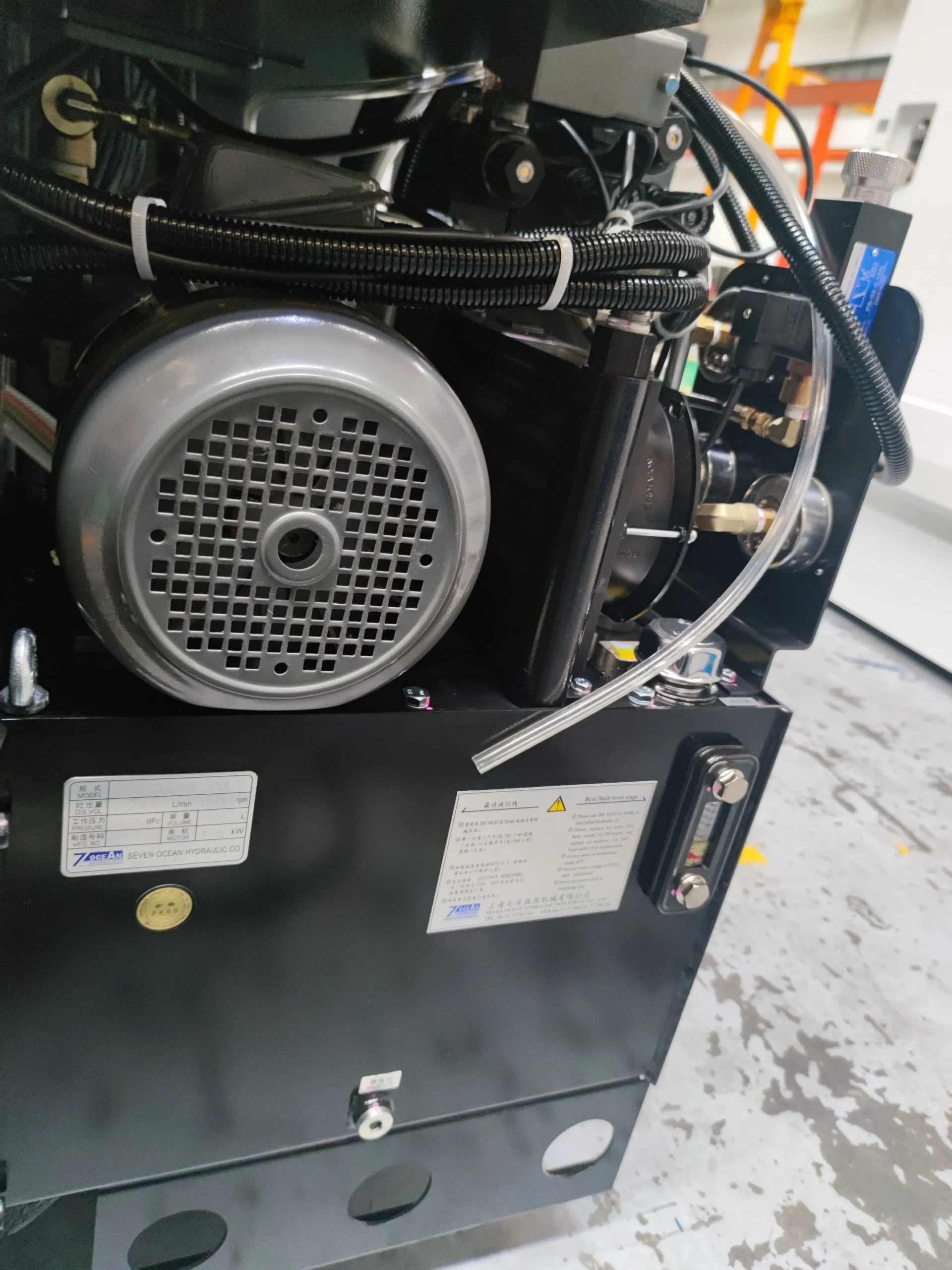

• Гидравлическая станция

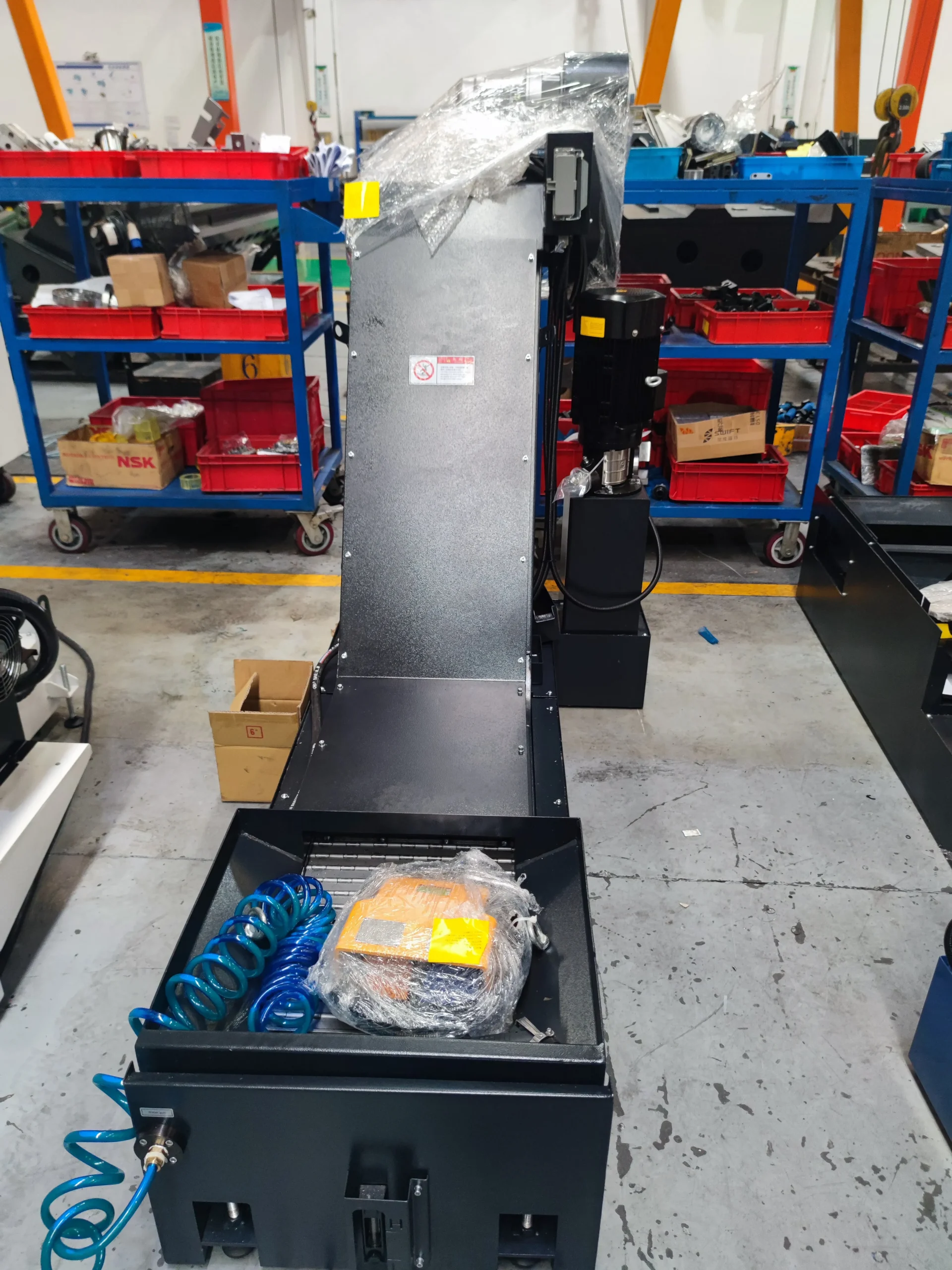

• Автоматический конвейер для удаления стружки, цепного типа с лентой, включая кнопку аварийной остановки (без тележки)

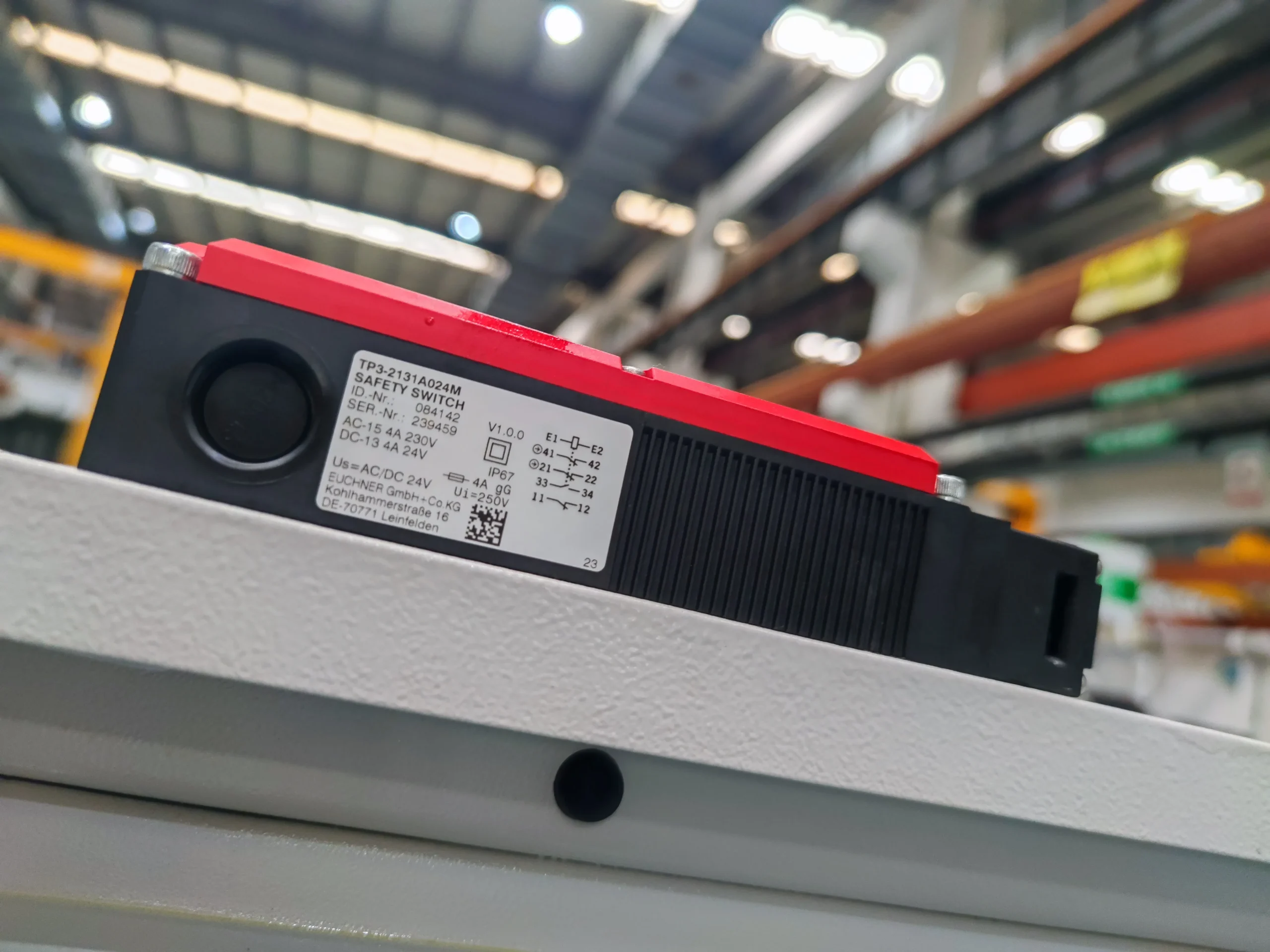

• Блокировка дверей

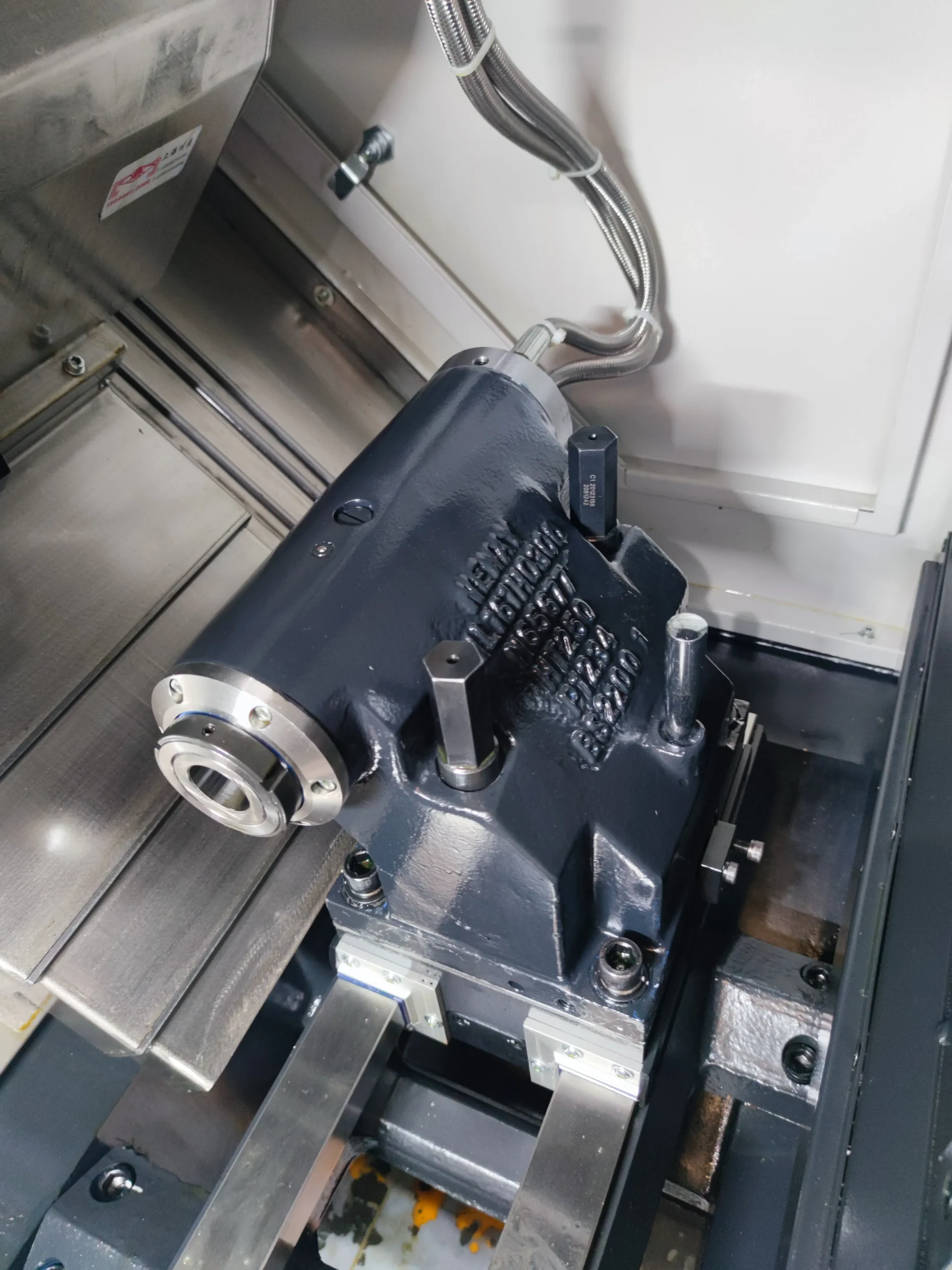

• Задняя бабка с гидравлической пинолью Морзе №4, включая вращающийся задний центр, прижим задней бабки к направляющим механический
• Комплект выравнивающих опор
• Приспособление для выверки станка по уровню
• Комплект инструмента для наладки и обслуживания станка
• Комплект технической документации
• Маслоотделитель
• Система подачи СОЖ через инструмент под повышенным давлением 20 бар

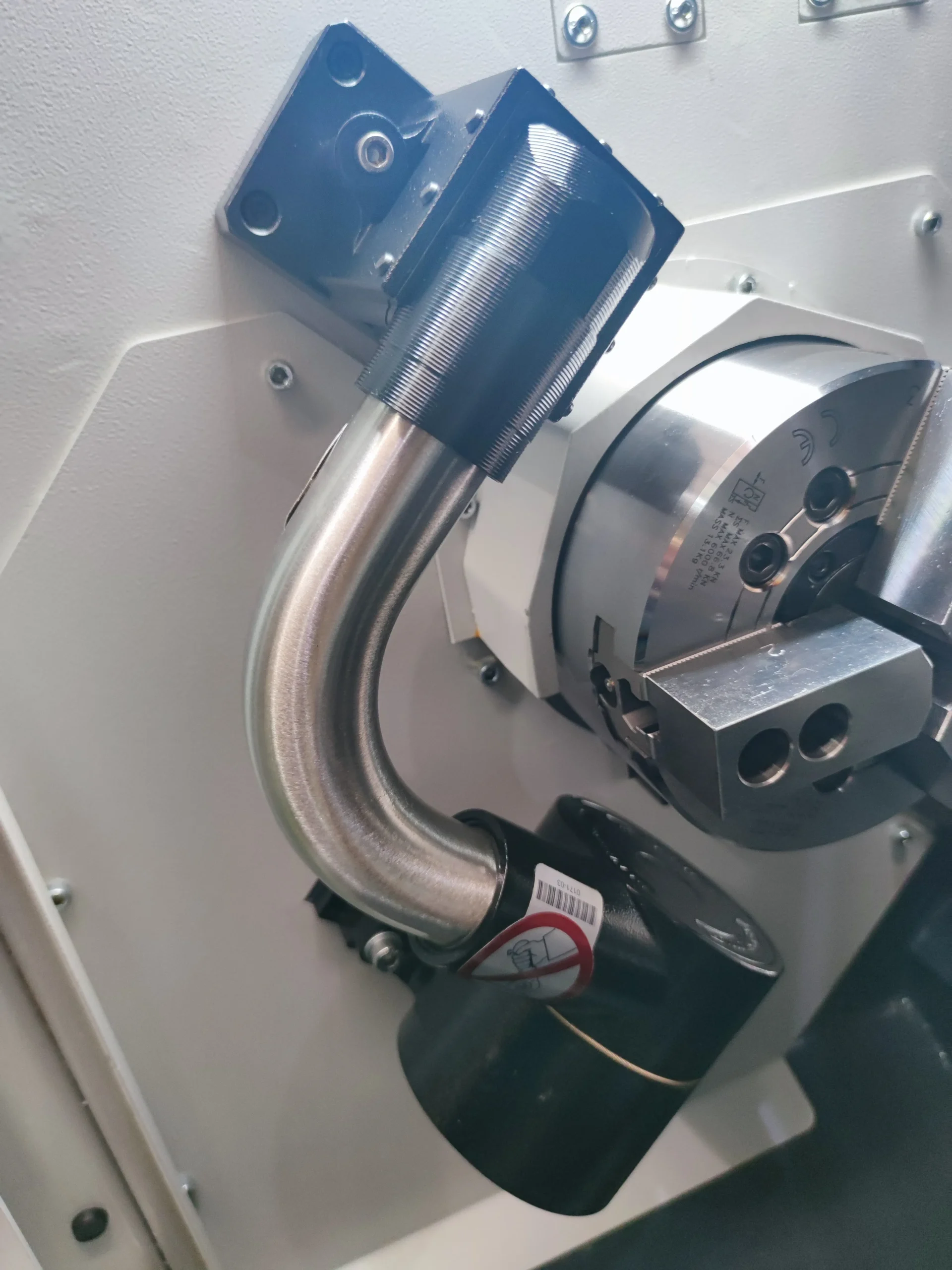

• Система измерения инструмента откидная, моторизованная HPMA (Renishaw)

Дополнительная комплектация:

• Улавливатель для готовых деталей
• Система измерения инструмента ручная, съемная HPRA (Renishaw)
• Система измерения инструмента откидная, механическая HPPA (Renishaw)
• Тележка для сбора стружки
• Система удаления масляного тумана
• ПО SprutCAM для моделирования обработки и написания УП
• Автоматическая система мониторинга X-TENSIVE

Технические характеристики
