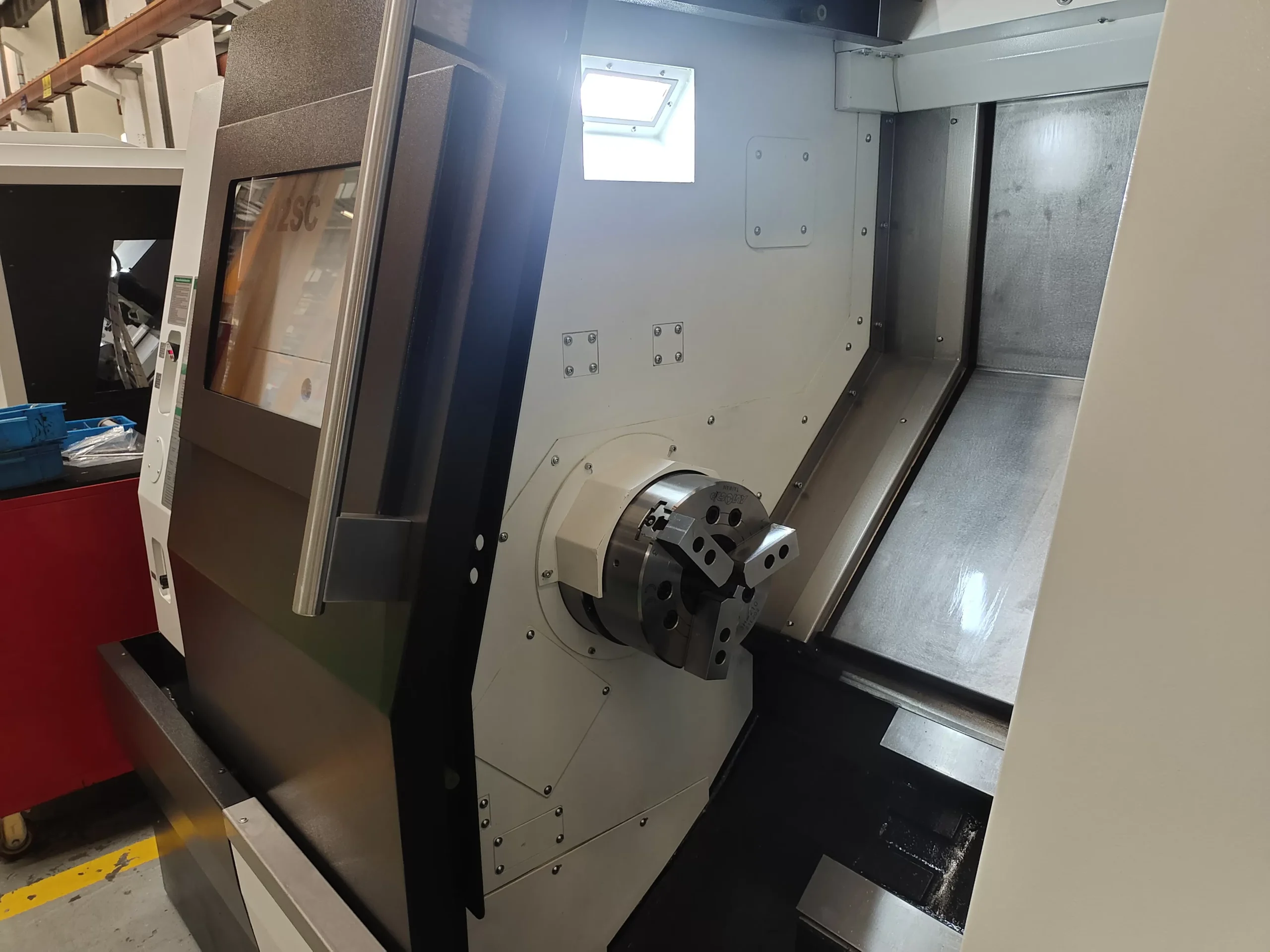

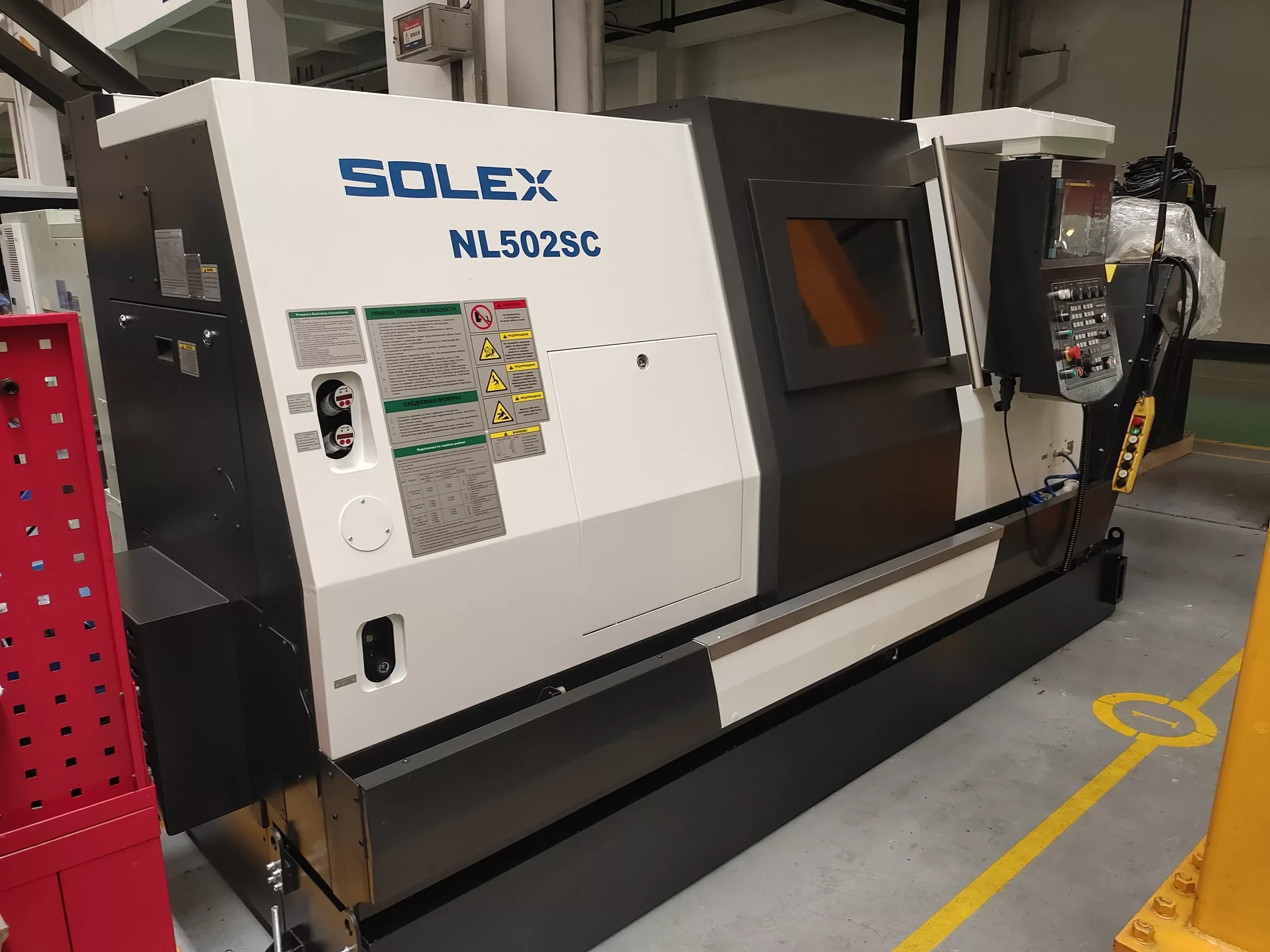

Токарный обрабатывающий центр с ЧПУ SL5005C, Solex, Китай

Преимущества и выгоды:

• Большая масса станка – 4300 кг – и наличие ребер жесткости у цельнолитой станины повышают жесткость, точность станка и стабильность обработки.
• Направляющие скольжения для перемещения суппорта отличаются увеличенной шириной (80 мм) и расстоянием между ними (400 мм). За счет этого достигается высокая жесткость, максимальную производительность резания, высокая точность позиционирования ±0,006 мм и повторяемость позиционирования ±0,003 мм на высоких скоростях перемещения, минимизируются вибрации.
• Плавность и точность хода, стабильно высокое качество обработки деталей обеспечивает шариковинтовая передача с преднатягом высокой жесткости. Исключено возникновение осевых и радиальных люфтов.
• Переднюю бабку отличает увеличенная площадь контакта. Дополнительные ребра жесткости позволяют добиться стабильной обработки при точении массивных деталей с большими припусками, достигать высоких скоростей вращения шпинделя без вибраций и минимизировать термические деформации.

• Шпиндель с отверстием Ø 65 мм позволяет обрабатывать прутки Ø до 51 мм.

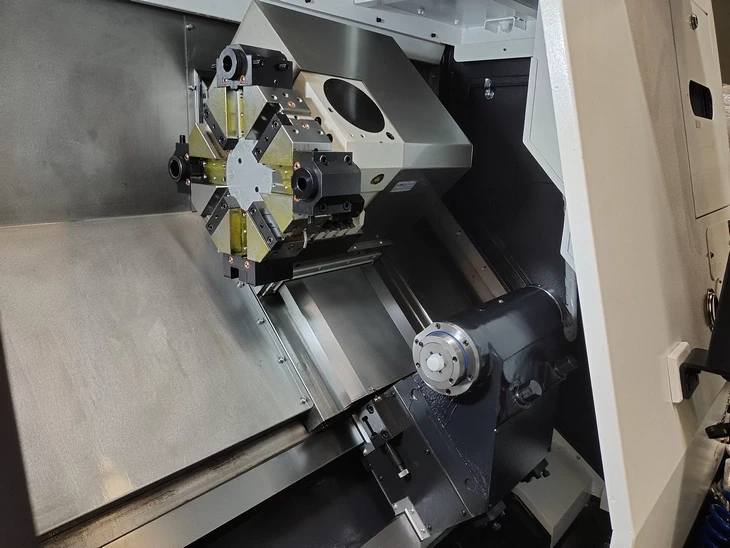

• Статическая револьверная головка отличается высокой жесткостью за счет большой площади прилегания инструментальных блоков к базовым поверхностям инструментального диска, гарантируя стабильность работы на высоких режимах резания без потери жесткости обработки.
• Гидравлическая задняя бабка обеспечивает быстрое и жесткое закрепление заготовки. Регулировка давления бесступенчатая.
• ЧПУ Fanuc 0i-ТF Plus с оптоволоконной системой передачи данных между ЧПУ и приводами минимизирует время цикла обратной связи по скорости, положению и току. Станок отличают высокая точность, плавность подач и синхронизация осей.
• Высокомоментный главный серводвигатель работает в широком диапазоне частот вращения. Его отличительные особенности: низкий уровень вибраций, обеспечение высокой динамики ускорений, и торможений, и точность механической обработки.
• Усилие зажима 3-кулачкового патрона регулируется, благодаря чему удается обрабатывать заготовки из мягких цветных сплавов, работать с тонкостенными изделиями.
• Гарантийный срок на основные узлы составляет 36 месяцев или наработки не более 10 000 (десяти тысяч) часов, в зависимости от того, что наступит ранее. К основным узлам относятся: станина станка, шариковинтовые пары, линейные направляющие, подшипники шариковинтовых пар и шпиндель.

Комплектация:

• Система ЧПУ Fanuc 0i-TF Plus (5) + 10,4″ LCD, 2Мб памяти для хранения УП
• Функция ЧПУ: М30 – автоматическое отключение

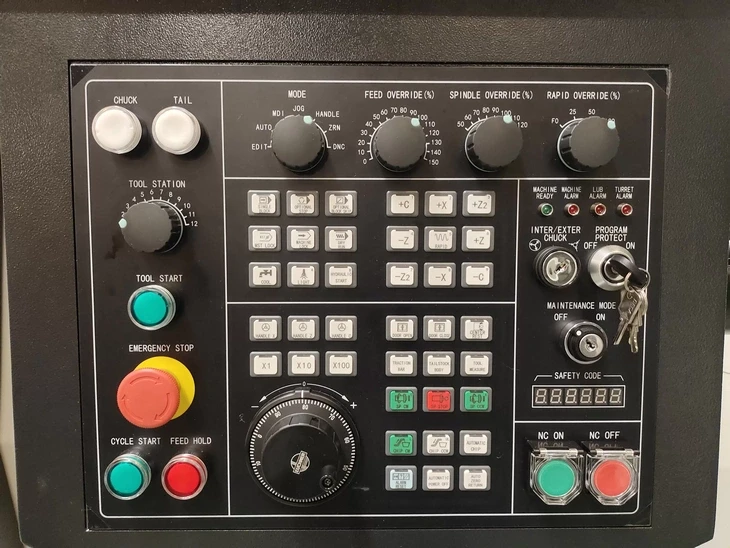

• Пульт управления переносной, с маховичком, включая кнопку аварийного отключения
• Трансформатор
• Главный двигатель мощностью (пост./ 30 мин) 11 / 15 кВт
• Ременный привод шпинделя
• Шпиндель с торцем А2-6 (отв. Ø65 мм)
• Патрон шпинделя: 3-кулачковый гидравлический полый, диаметр ø254 мм (10”), включая 1 к-т твердых  и 1 к-т мягких кулачков

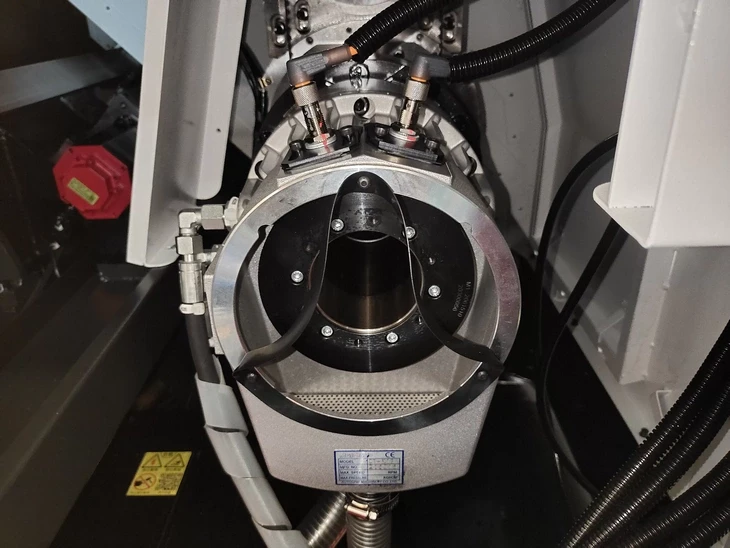

• Гидроцилиндр, полый (макс. диаметр прутка ø 51 мм)
• Датчики положения гидроцилиндра стандарт
• Интерфейс для подключения барфидера стандарт
• 8-поз. статическая револьверная головка, макс. сечение резца 25×25 мм
• Стартовый набор инструментальной оснастки
• ШВП по осям X, Z с преднатягом
• Направляющие скольжения по осям X, Z
• Система подачи СОЖ через револьверную головку
• Пистолет для подачи СОЖ
• Пистолет для подачи сжатого воздуха
• Кожух станка полностью закрытый
• Подготовка для установки системы измерения инструмента
• Педаль для зажима / разжима кулачков и выдвижения пиноли
• Освещение рабочей зоны
• Индикация состояния станка
• Система охлаждения электрошкафа: кондиционер
• Система смазки автоматическая централизованная
• Гидравлическая станция
• Автоматический конвейер для удаления стружки, цепного типа с лентой, включая кнопку аварийной остановки (без тележки) стандарт
• Блокировка дверей
• Задняя бабка с гидравлической пинолью Морзе №4, включая вращающийся задний центр, прижим задней бабки к направляющим механический
• Комплект выравнивающих опор
• Комплект инструмента для наладки и обслуживания станка
• Комплект технической документации

• Улавливатель для готовых деталей
• Система ЧПУ Fanuc 0i-TF Plus (1) + 10,4″ LCD, 2Мб памяти для хранения УП
• Автомат подачи прутка
• Система измерения инструмента ручная, съемная HPRA (Renishaw)
• Система измерения инструмента откидная, механическая HPPA (Renishaw)
• Система измерения инструмента откидная, моторизованная HPMA (Renishaw)
• Тележка для сбора стружки
• Маслоотделитель
• Система удаления масляного тумана
• ПО SprutCAM для моделирования обработки и написания УП
• Автоматическая система мониторинга X-TENSIVE
• Люнеты
• Дополнительные инструментальные блоки для револьверной головы
