Токарный обрабатывающий центр с ЧПУ T46-2SMY, Stanza, Китай

Преимущества и выгоды:

1. Фундаментальная надежность: массивная литая станина с продуманной конструкцией

• Устройство станка на базе наклонной (30°) массивной цельнолитой станины, усиленной ребрами жесткости, обеспечивает максимальное поглощение вибраций и устойчивость к деформациям под нагрузкой.
• На этапе проектирования станина прошла анализ методом конечных элементов (FEA), что позволило оптимизировать ее геометрию и исключить зоны повышенных напряжений для долговечной точности.

2. Полная обработка «в одну установку» благодаря двухшпиндельной конструкции

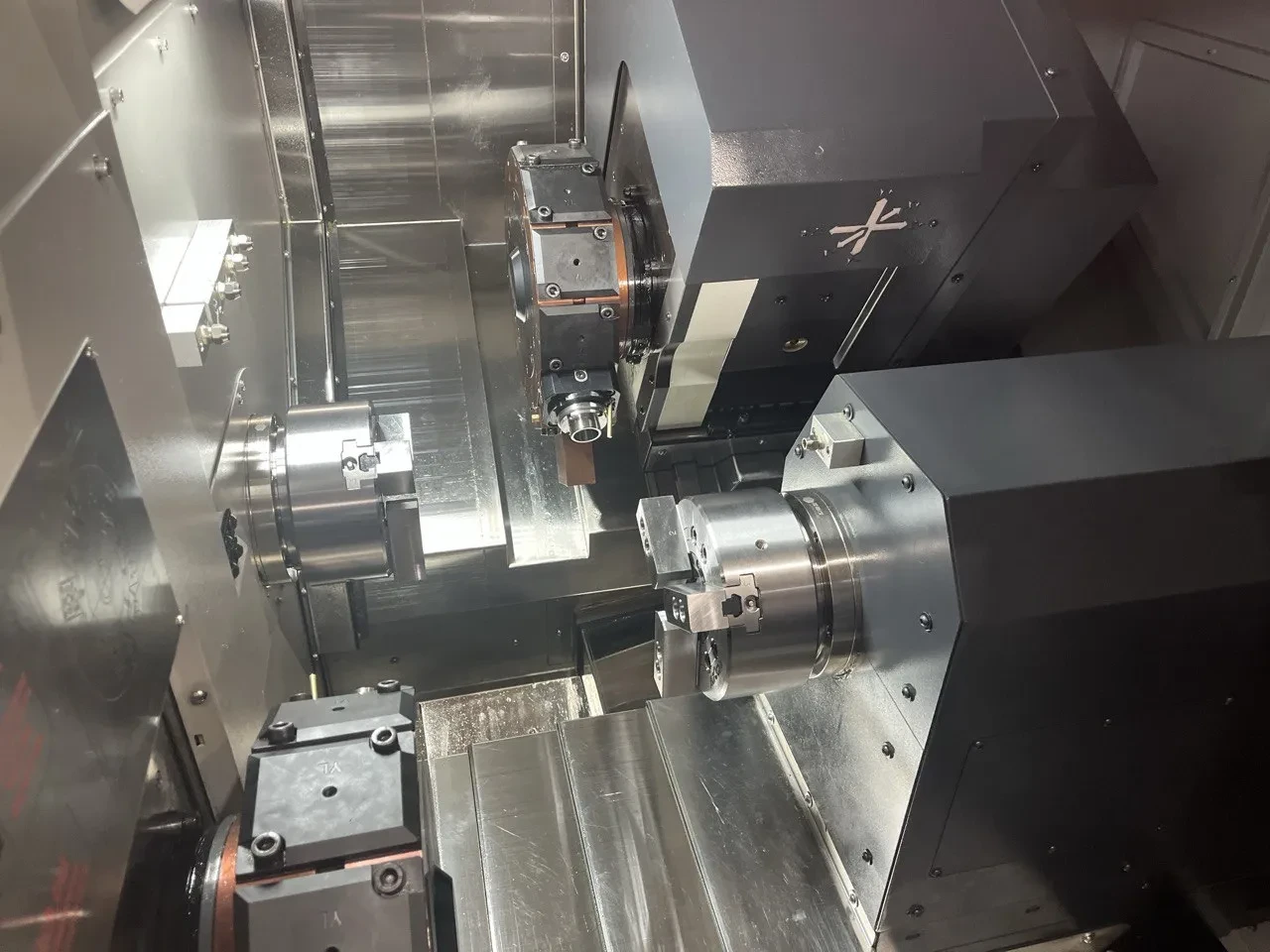

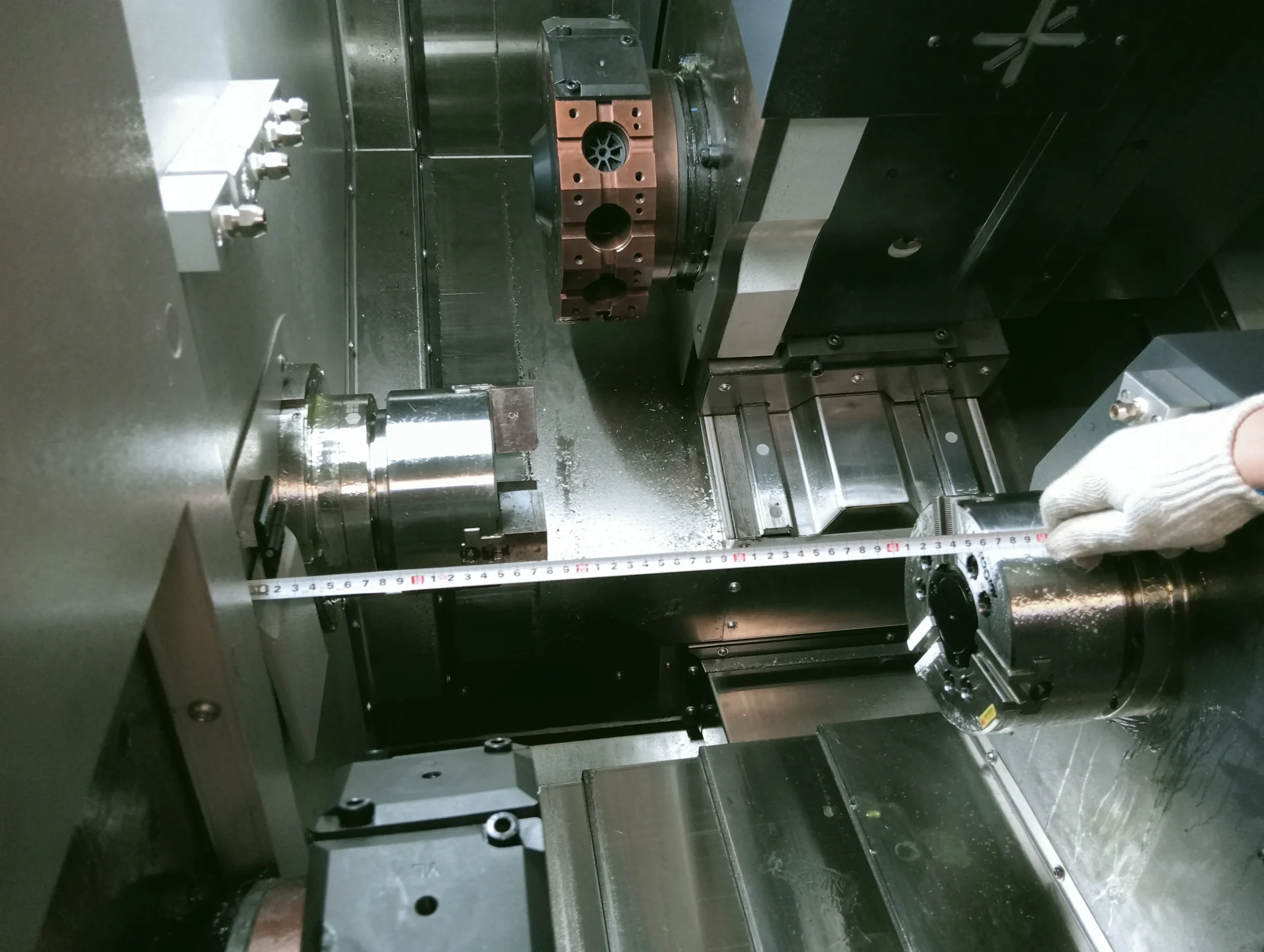

• Основной и контршпиндель с индивидуальными направляющими позволяют обрабатывать деталь с двух сторон без ручной переустановки.
• Технология «передача из патрона в патрон» обеспечивает безупречную точность и исключает погрешности, связанные с повторным базированием.

3. Мощные и точные шпиндели.

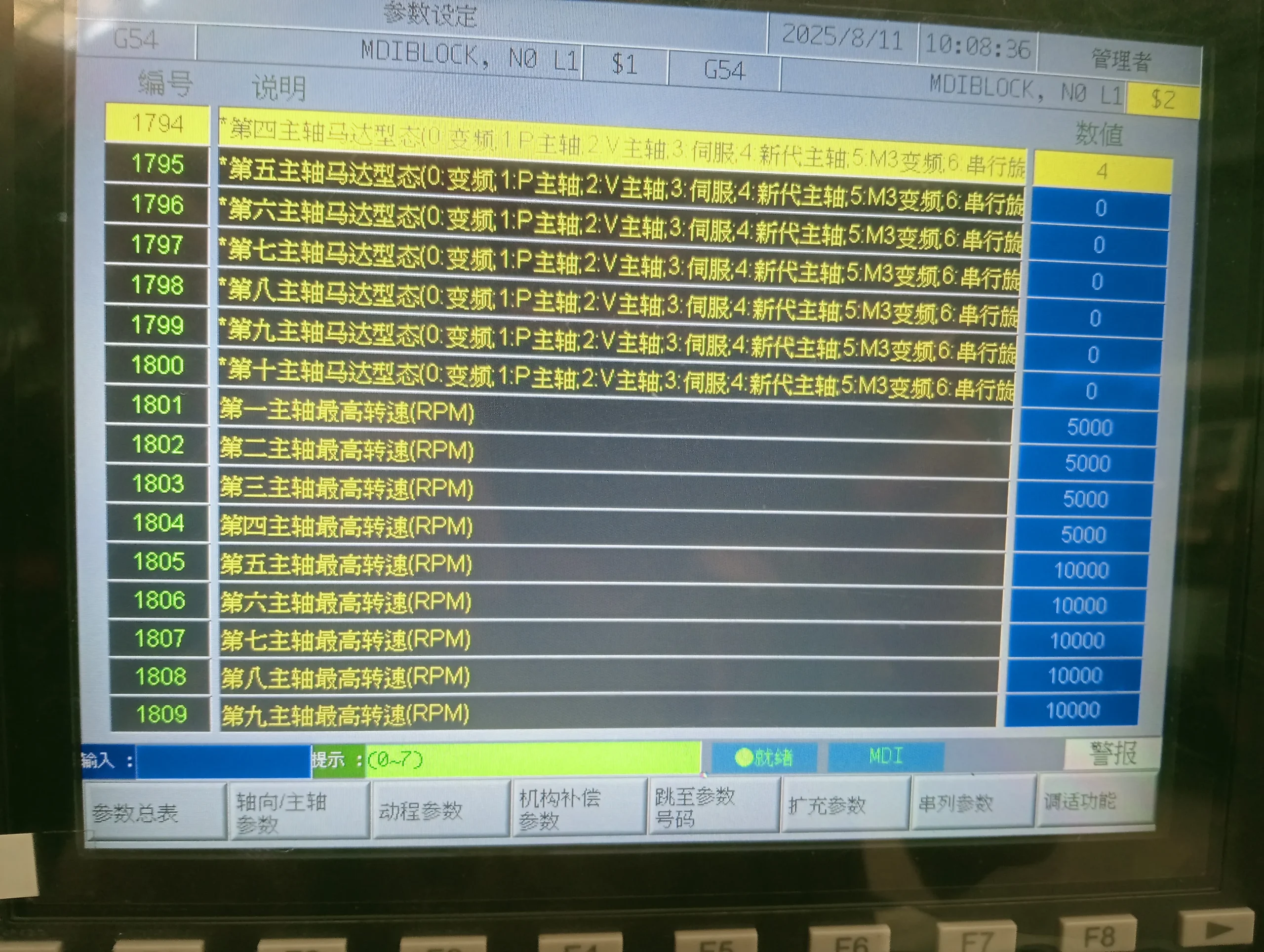

• Оба шпинделя (основной и контршпиндель) оснащены встроенными высокоскоростными мотор-шпинделями (до 5000 об/мин). Такая конструкция обеспечивает превосходную балансировку, высокий крутящий момент на низких оборотах (до 100 нм) и большую мощность на высоких, что идеально для любых материалов и видов обработки.

4. Расширенные технологические возможности с осью Y и приводным инструментом

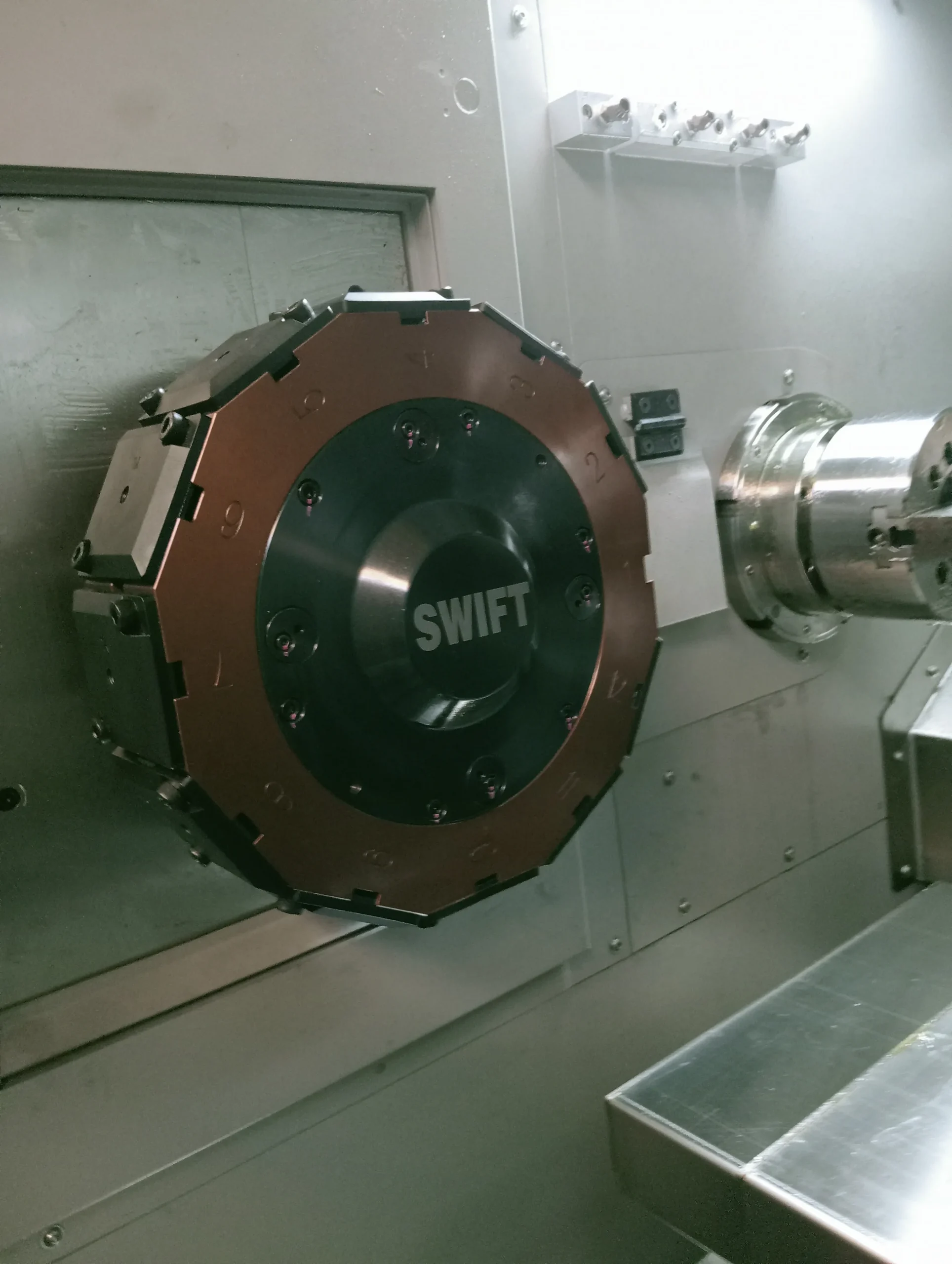

• Револьверная головка на 12 позиций BMT45 с приводом по оси C и приводным инструментом позволяет выполнять фрезерные, сверлильные и расточные операции под любым углом.
• Полноценная ортогональная ось Y, встроенная в колонну, а не виртуальная, позволяет вести обработку вне центра детали без «мертвых зон», обеспечивая высочайшую точность и повторяемость фрезерных работ.

5. Высокая производительность и динамика

• Направляющие качения по всем осям (X1, X2, Z1, Z2) обеспечивают низкое трение, высокие скорости перемещения ( 20 м/мин) и точное позиционирование, что сокращает время цикла и повышает качество поверхности.

6. Готовая система автоматизации и эффективного охлаждения

• Встроенная система автоматизации: ловушка для готовых деталей и конвейер для стружки минимизируют ручной труд.
• Мощная система СОЖ под давлением 20 БАР обеспечивает эффективное охлаждение инструмента, качественную эвакуацию стружки и возможность обработки глубоких отверстий.

7. Современная система управления

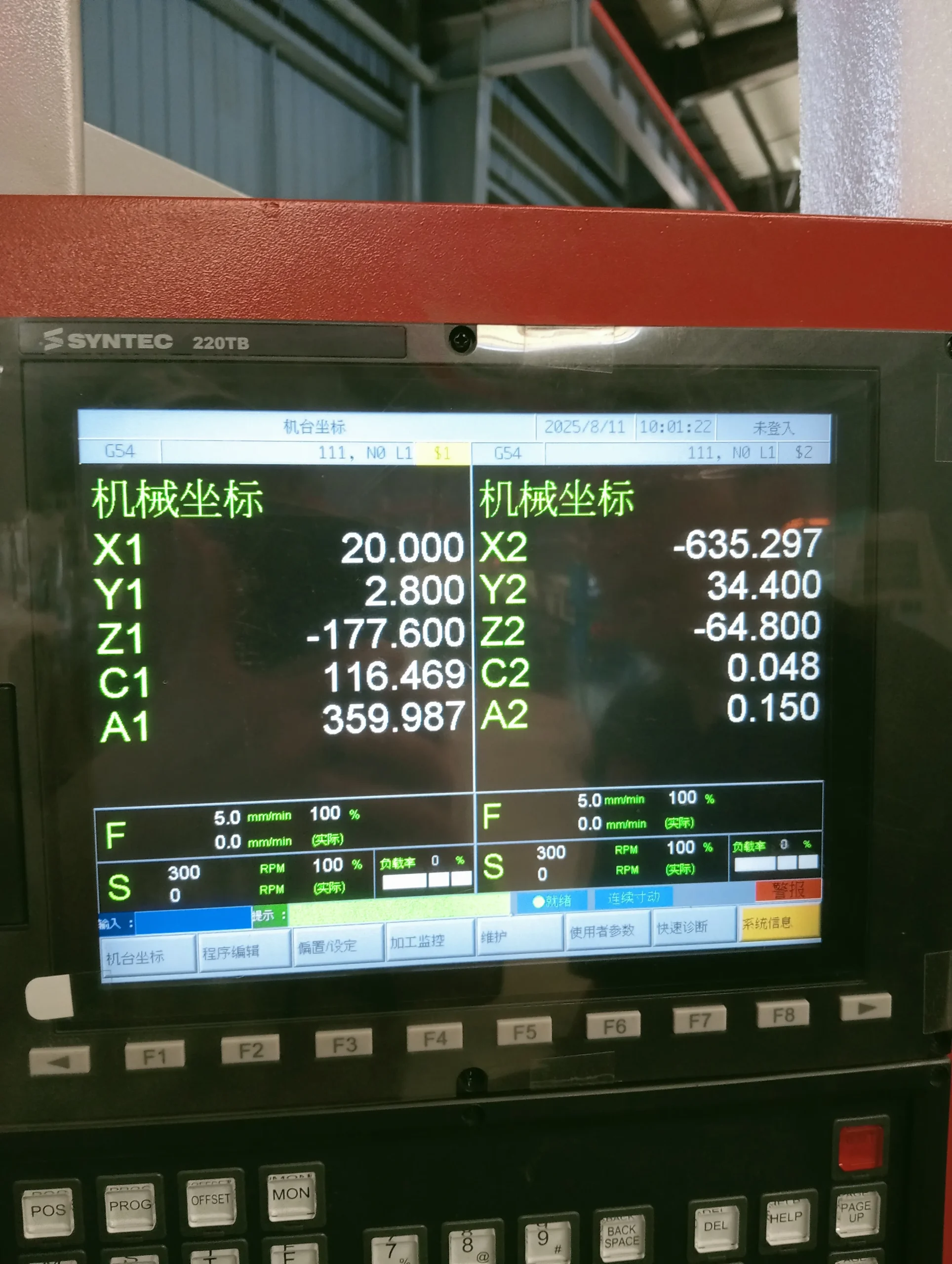

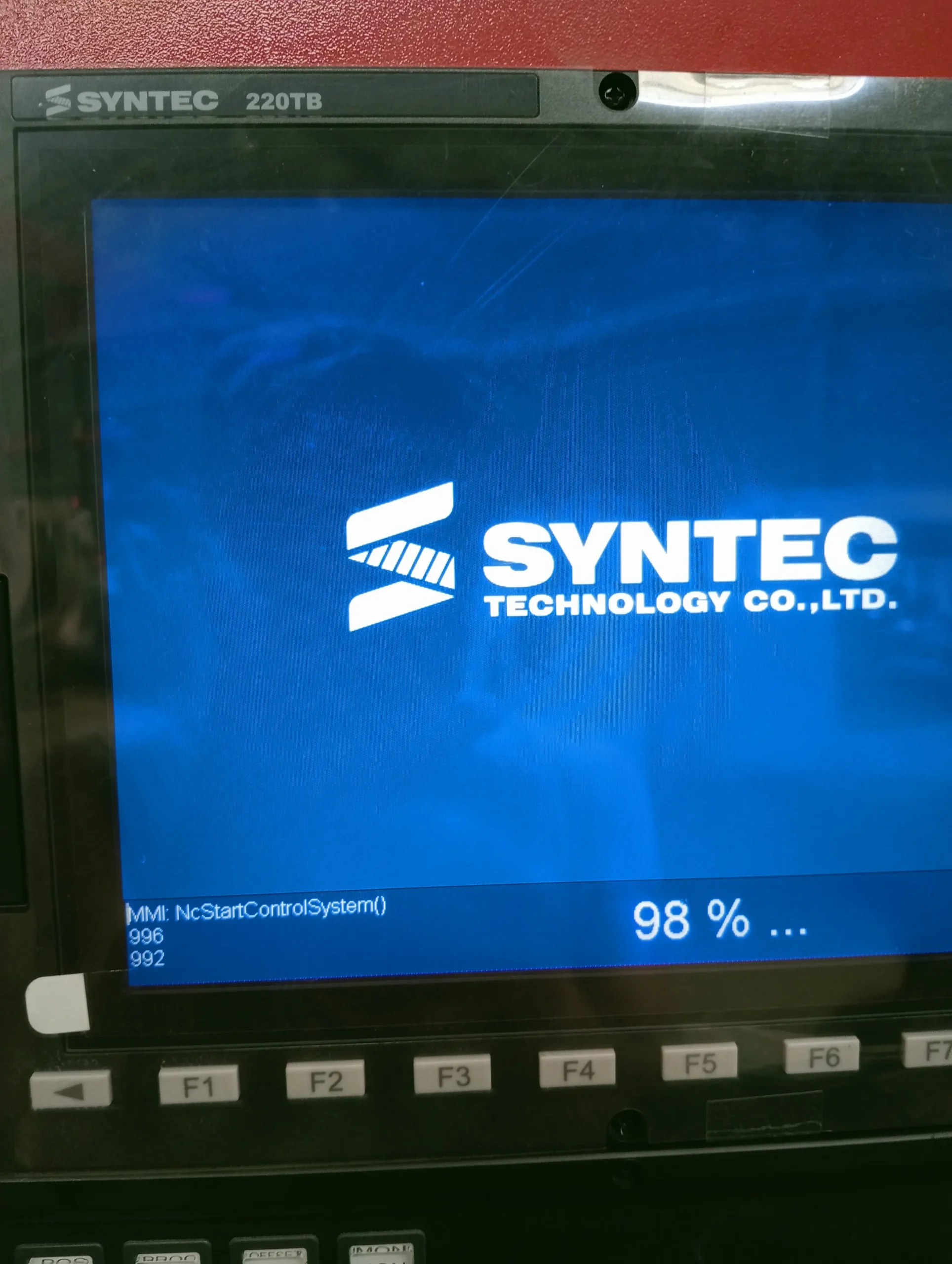

• ЧПУ SYNTEC 220TB с двухканальной обработкой отличается интуитивно понятным интерфейсом, широкими функциональными возможностями и высокой надежностью.

8. Комплектная поставка «под ключ»

• Станок поставляется полностью готовым к работе. В стандартную комплектацию входит все необходимое: конвейер для стружки, пистолеты подачи воздуха и СОЖ, педали управления патронами, запасные кулачки, инструментальные блоки на все позиции и полный комплект документации.

Стандартная комплектация:

• Система ЧПУ Syntec 220TB
• Функция ЧПУ: М30 – автоматическое отключение
• Пульт управления переносной с маховичком, включая кнопку аварийного отключения

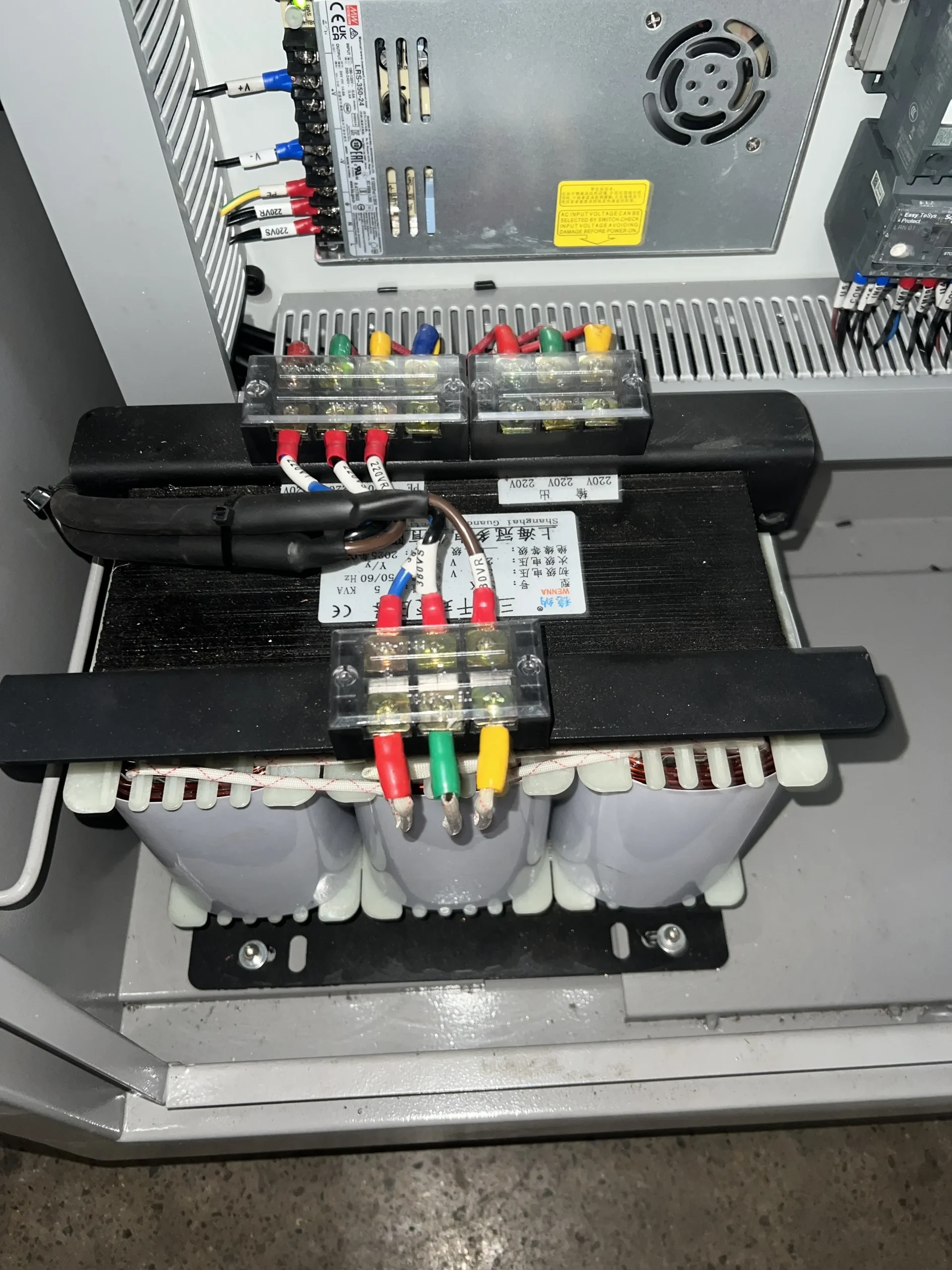

• Трансформатор (Подготовка электрооборудования, 380 В/50 Гц)
• Главный шпиндель со встроенным мотором
• Контршпиндель со встроенным мотором
• Патрон главного шпинделя: 3-кулачковый гидравлический полый, диаметр ø152 мм (6”), включая полый гидроцилиндр (макс. пруток Ø45 мм), 1 к-т твердых и 1 к-т мягких кулачков
• Патрон контршпинделя: 3-кулачковый гидравлический, диаметр ø152мм (6”), включая гидроцилиндр, 1 к-т твердых и 1 к-т мягких кулачков
• Датчик положения гидроцилиндра
• Ось С (дискретность 0,001°) для главного и контршпинделя

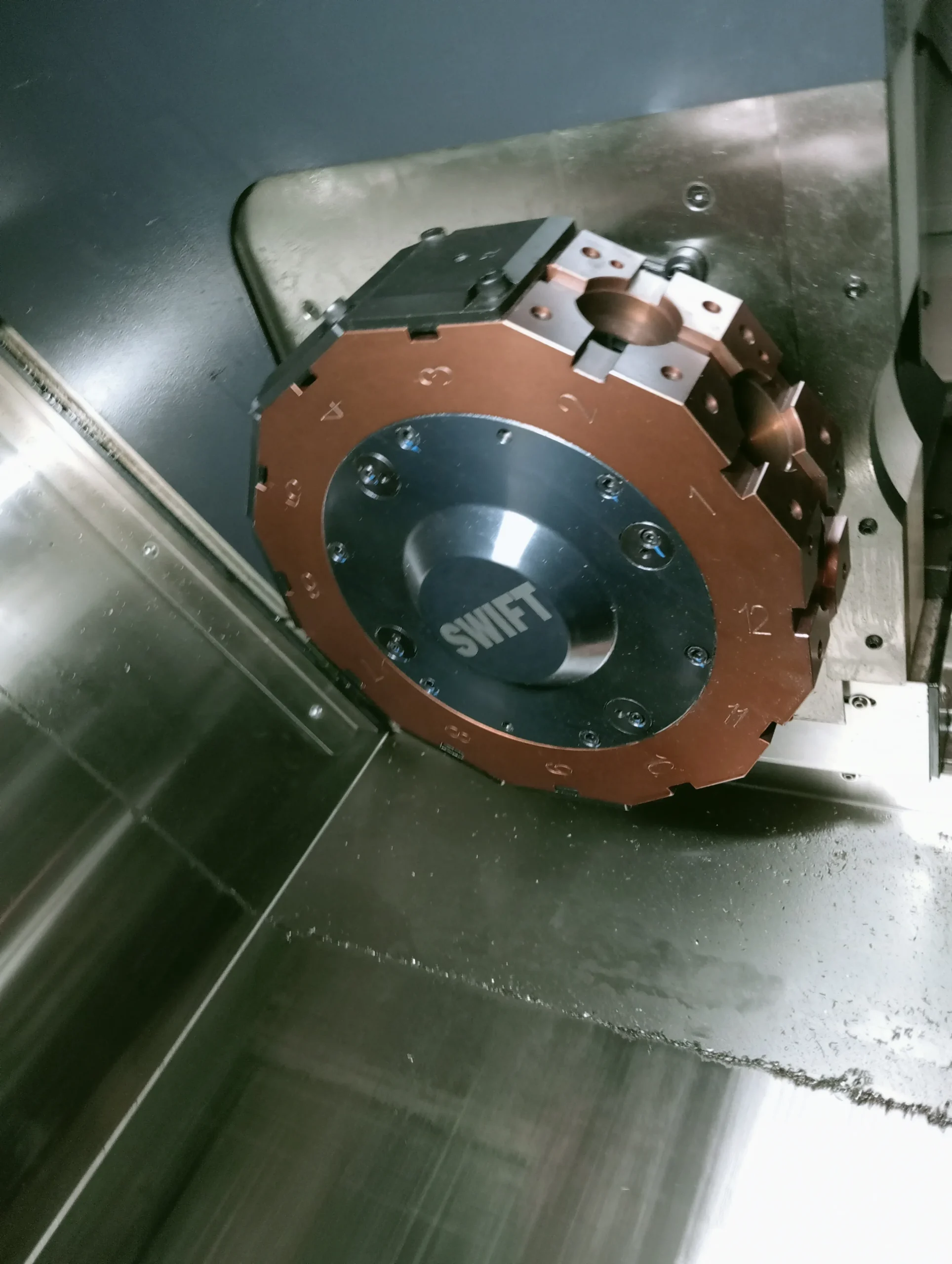

• Приводная револьверная головка на 12 позиций, BMT45, со встроенной осью Y — 2 шт
• Стартовый набор инструментальной оснастки для головки BMT45
• ШВП по осям с преднатягом
• Пистолет для подачи сжатого воздуха

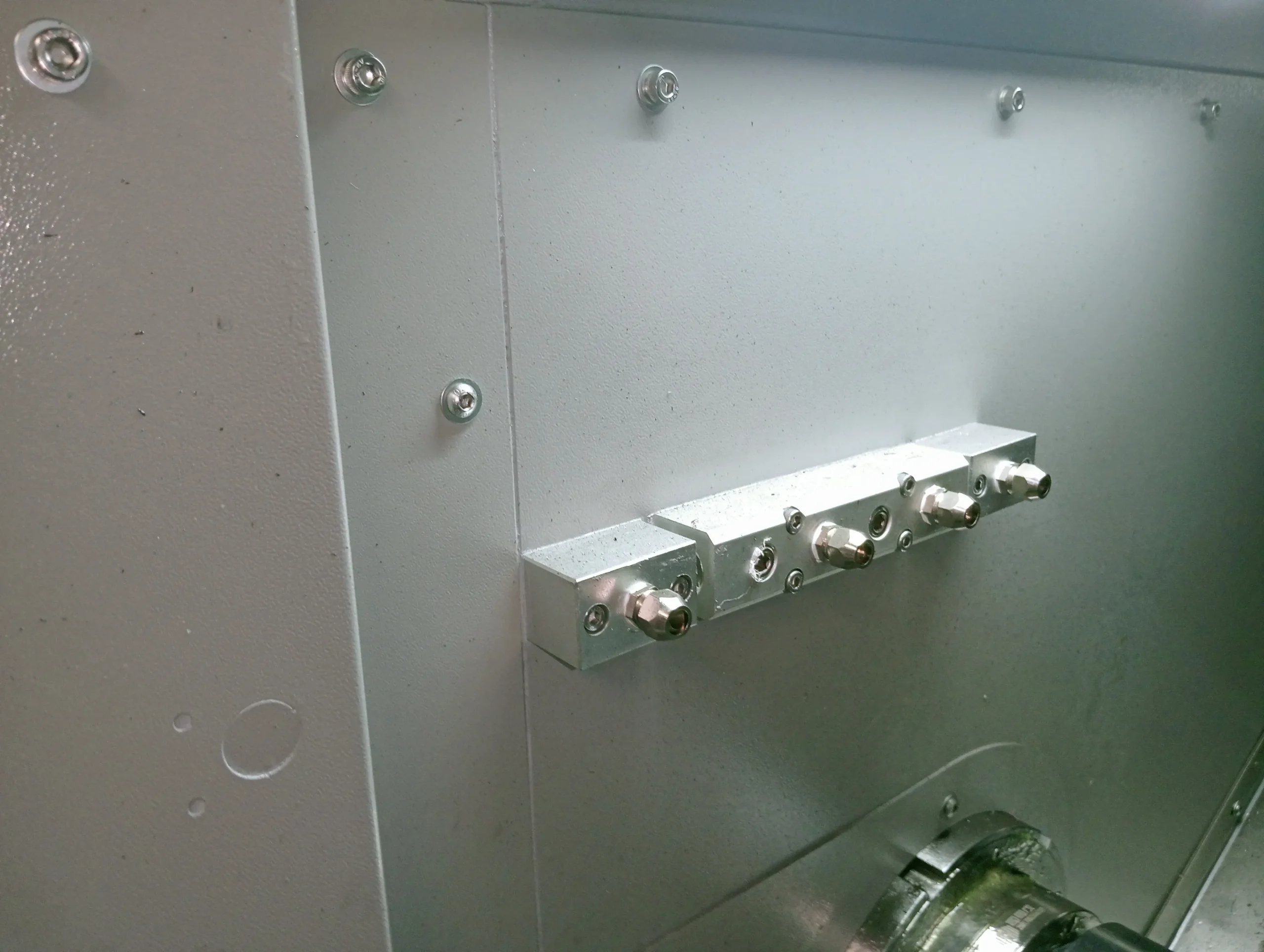

• Пистолет для подачи СОЖ
• Кожух станка полностью закрытый

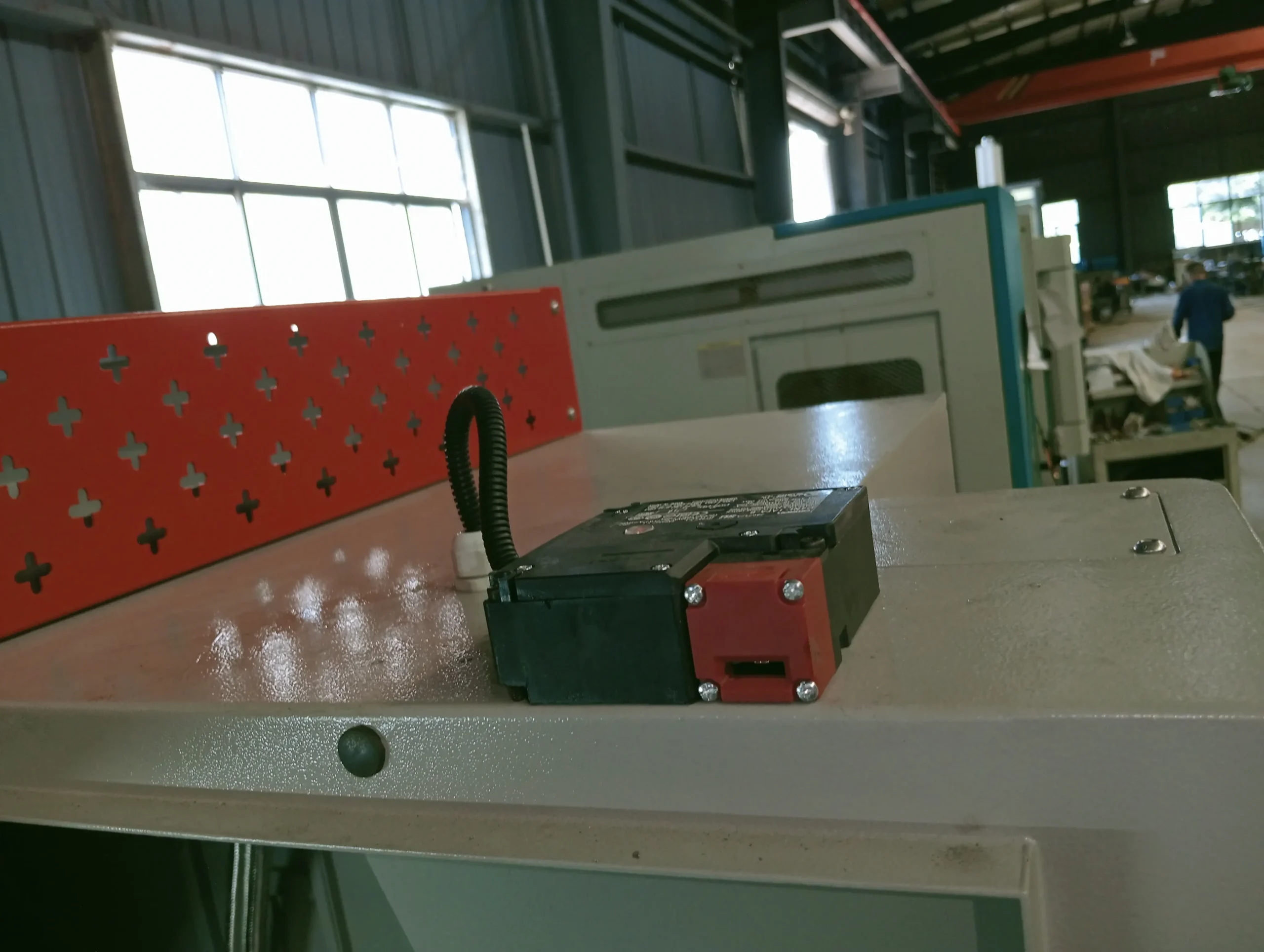

• Блокировка дверей

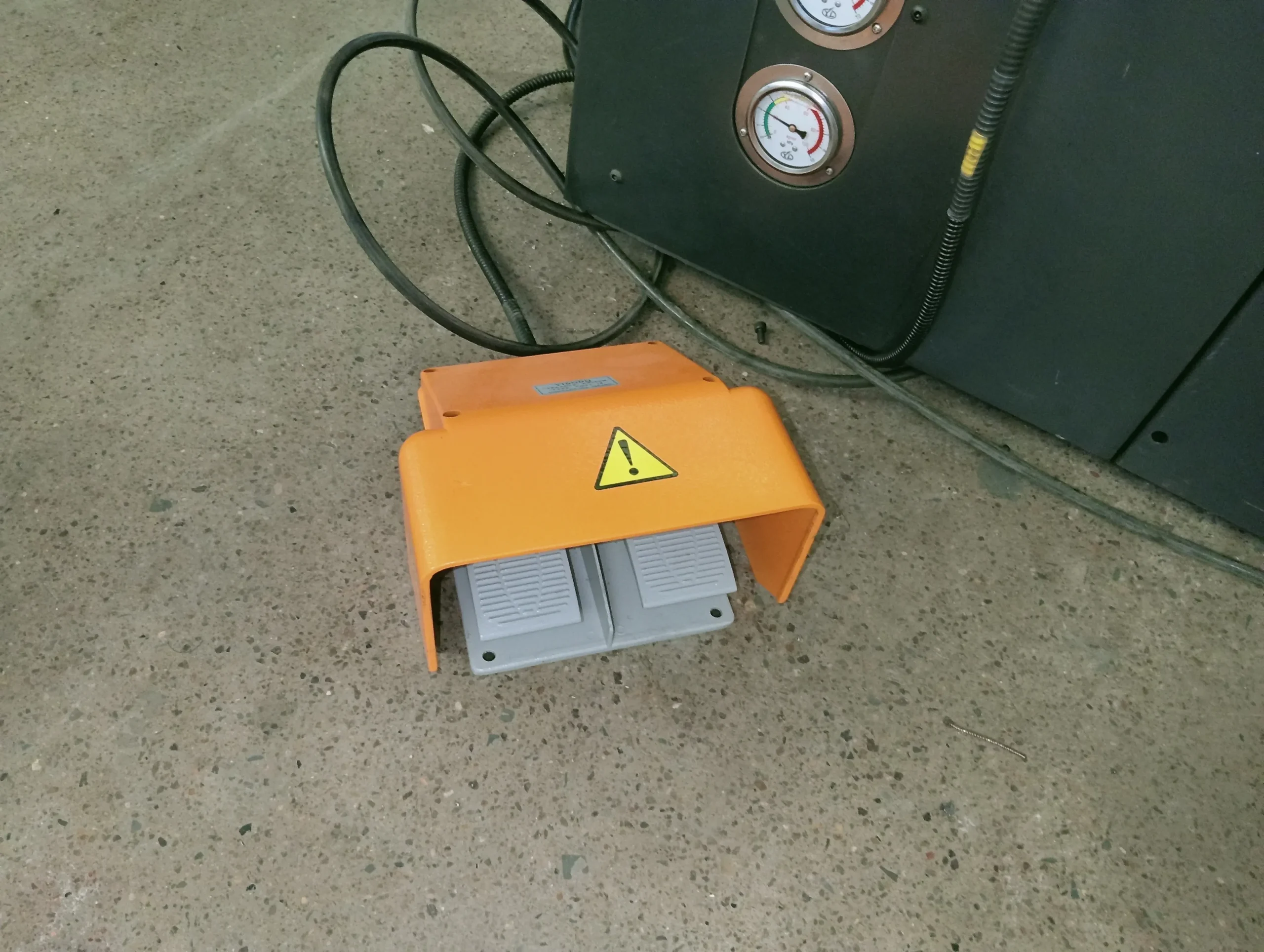

• Педаль для зажима / разжима кулачков
• Освещение рабочей зоны

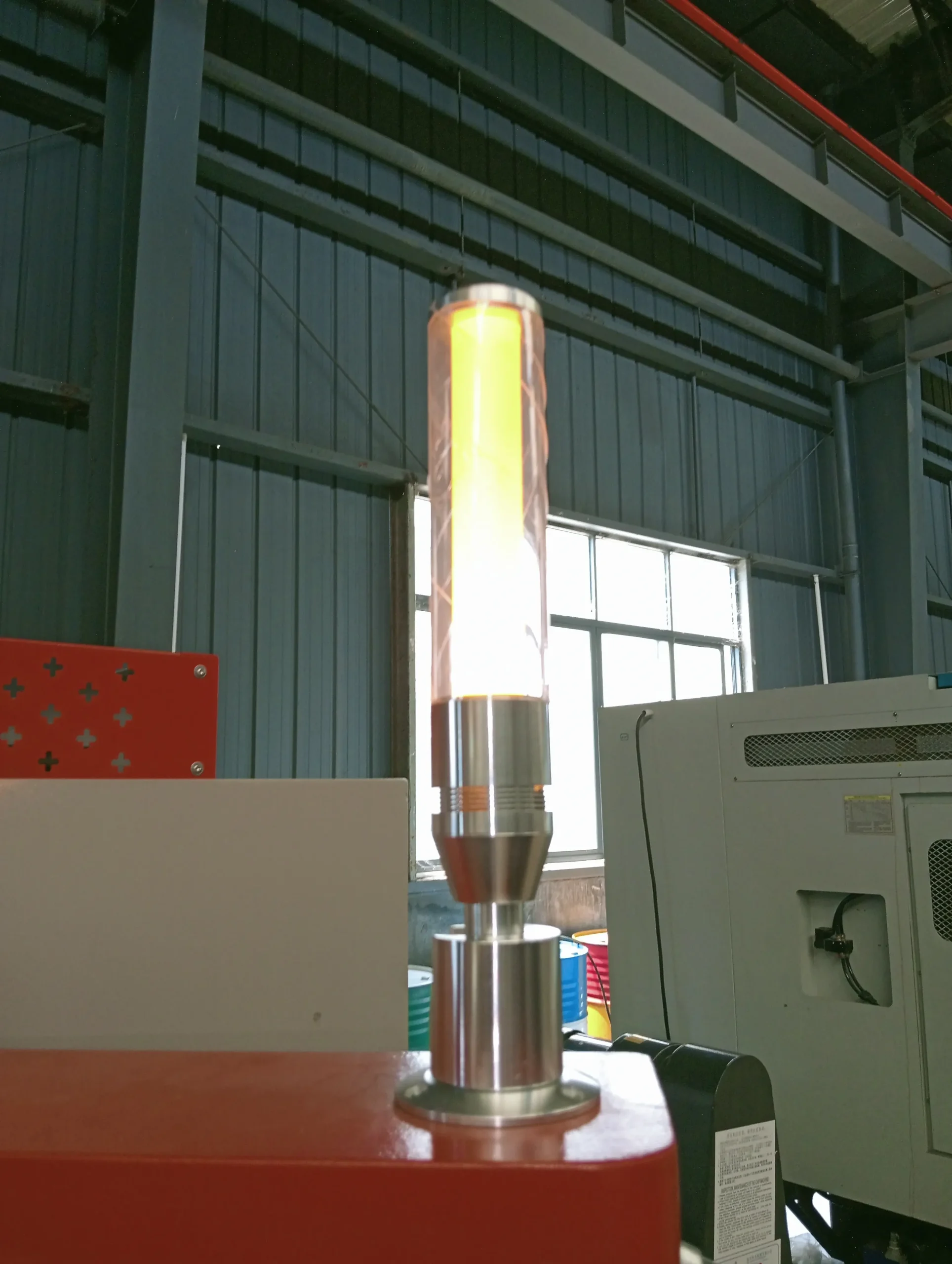

• Индикация состояния станка

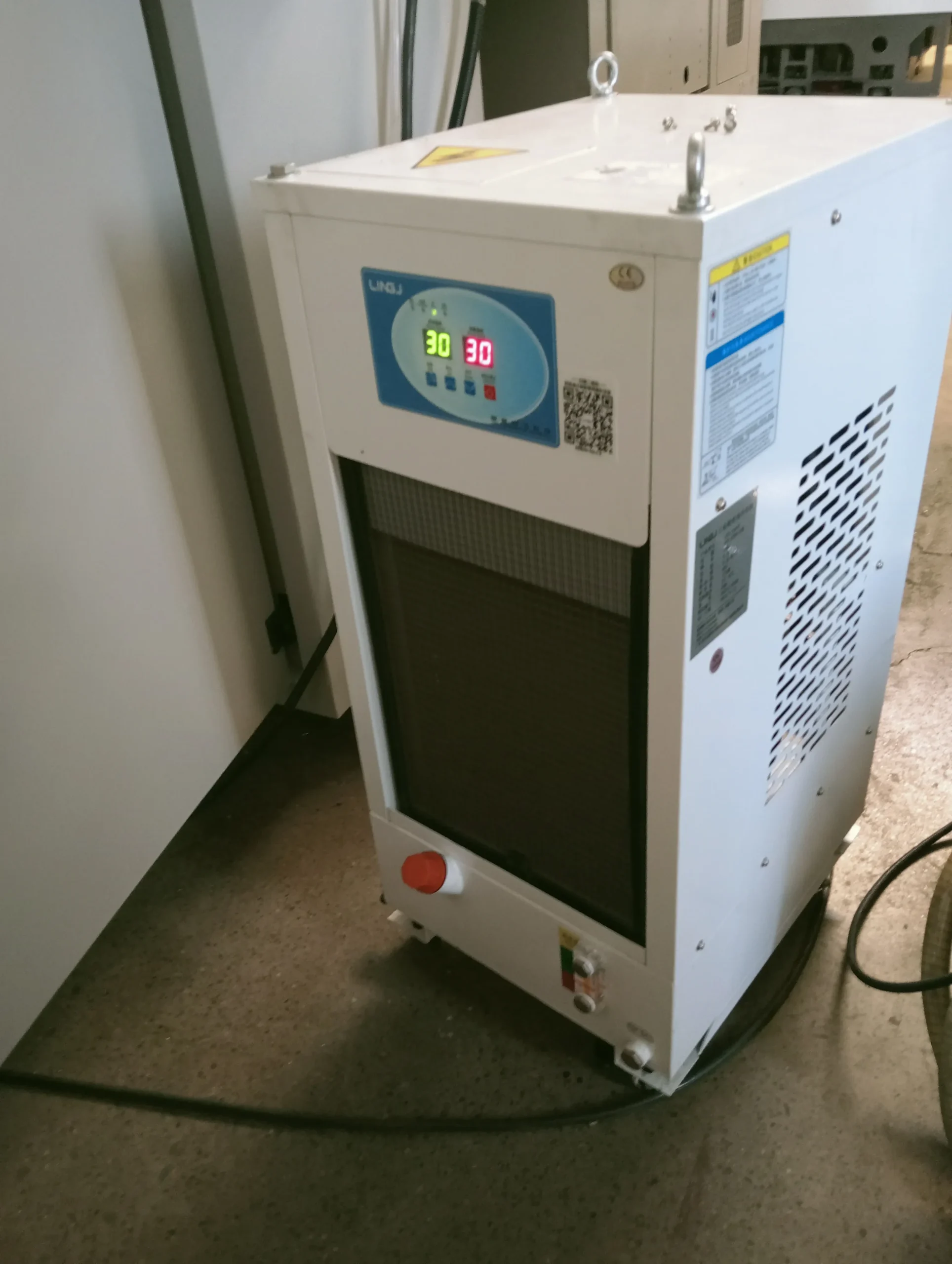

• Система охлаждения электрошкафа: кондиционер
• Система смазки автоматическая централизованная

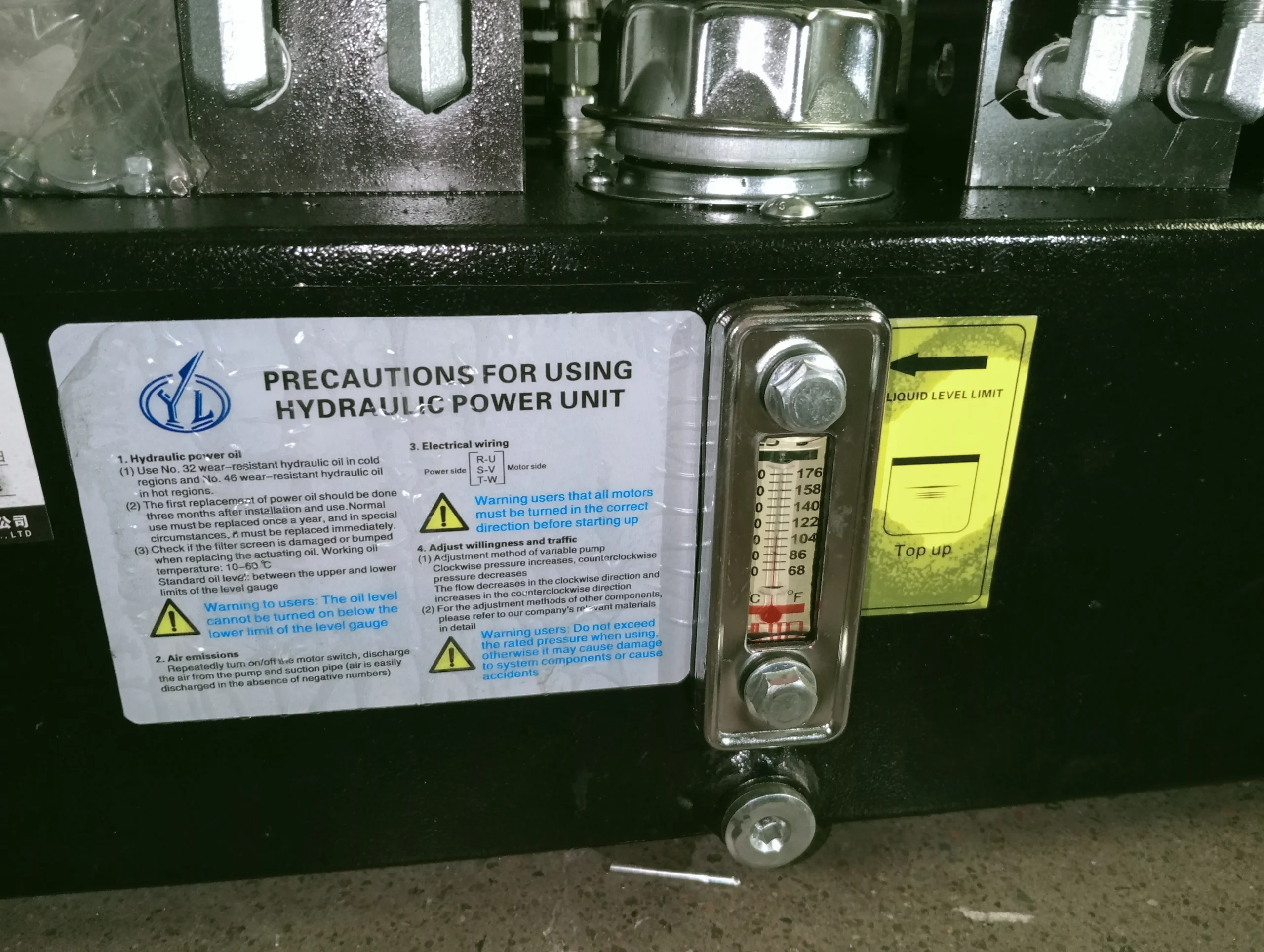

• Гидравлическая станция
• Маслоотделитель

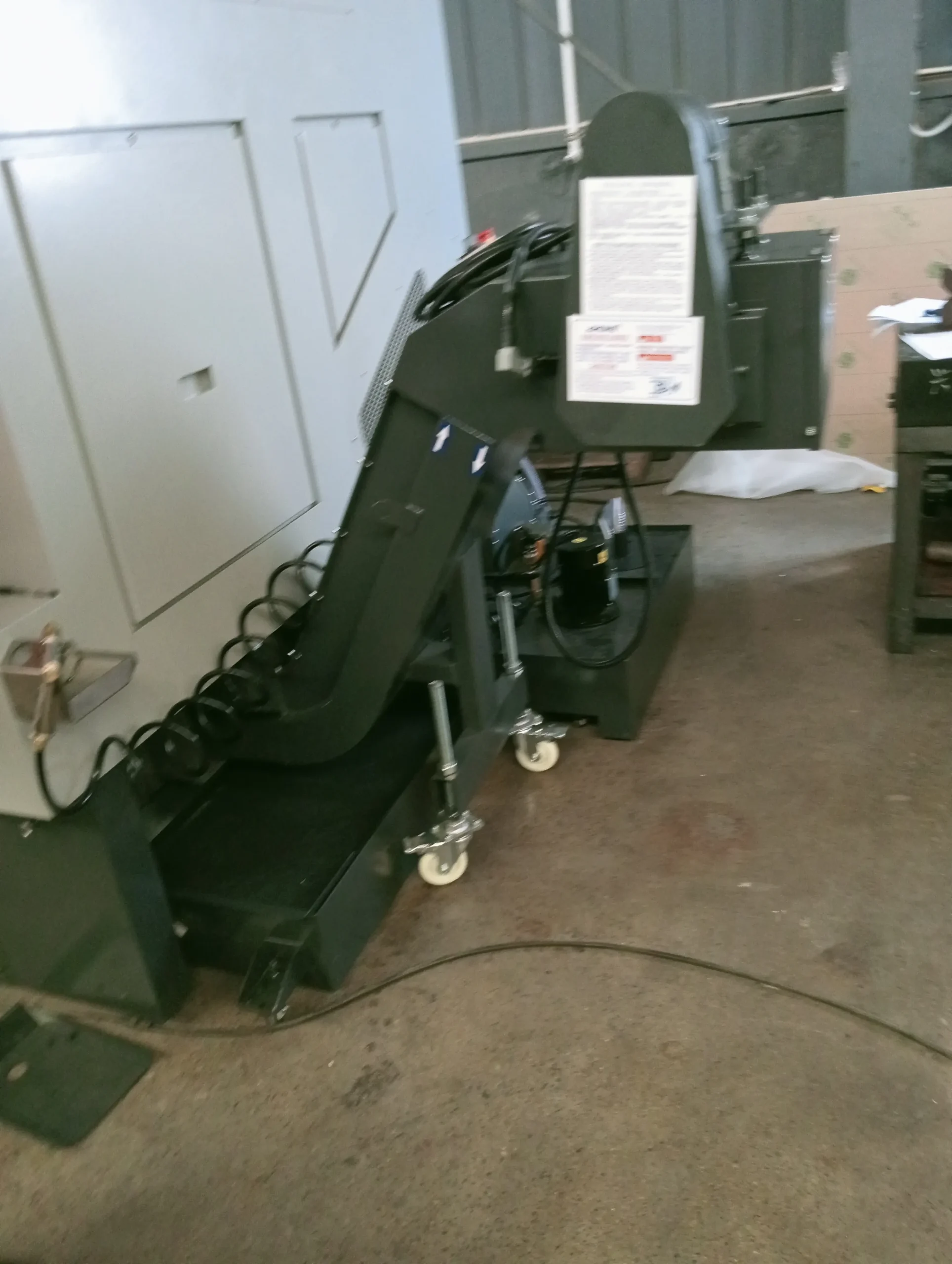

• Автоматический конвейер для удаления стружки, ленточного типа, включая кнопку аварийного отключения
• Комплект выравнивающих опор
• Комплект инструмента для наладки и обслуживания станка
• Направляющие скольжения для оси Y – 2 шт
• Комплект технической документации

Дополнительная комплектация:

• Система подачи СОЖ через револьверную головку 20 бар
• Функция ЧПУ Fanuc: Helical interpolation (Спиральная/винтовая интерполяция)
• Функция ЧПУ: диалоговое программирование Manual Guide I
• Обдув патрона главного и контршпинделя сжатым воздухом
• Автомат подачи прутка, макс диаметр прутка 65 мм, макс. длина прутка 1500 мм
• Система измерения инструмента откидная, моторизованная HPMA (Renishaw)
• Система измерения инструмента ручная, съемная HPRA (Renishaw)
• Система измерения инструмента откидная, механическая HPPA (Renishaw)

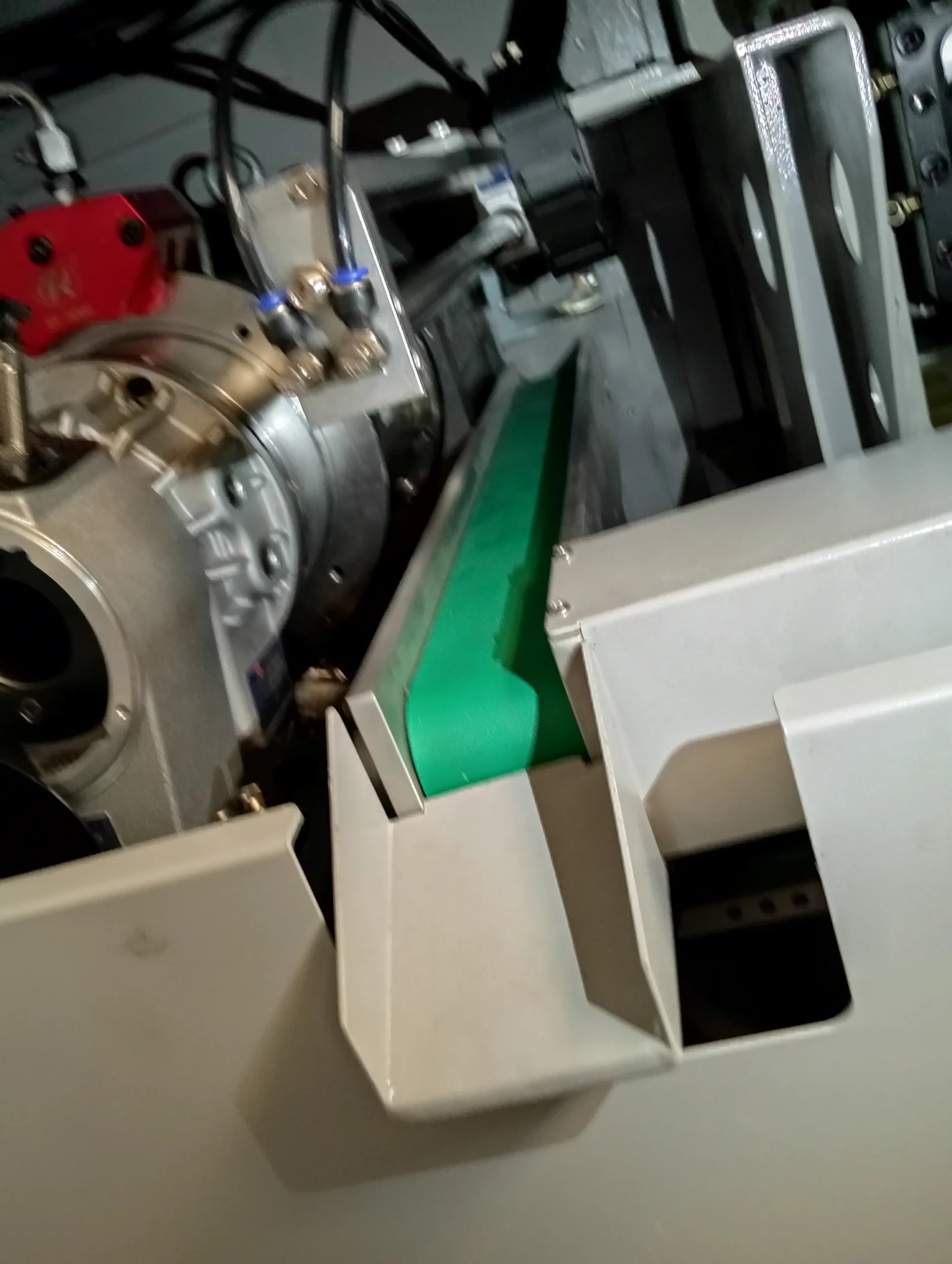

• Улавливатель для деталей
• Комплект масел и СОЖ для заправки станка
• ПО SprutCAM для моделирования обработки и написания УП
• Дополнительный набор инструментальной оснастки для головки BMT55

Технические характеристики станка
