Токарный станок ЧПУ SL85F15L, Solex, Китай

Преимущества и выгоды:

• Станки с индексом «L» в этой серии являются упрощенной версией стандартных машин. Отличается упрощенной комплектацией и характеристиками.
• Цельнолитая станина является основным несущим узлом станка, предназначенным для установки деталей и узлов станка; подвижные детали и узлы ориентированы и перемещаются относительно нее. Станина выполнена из серого литого чугуна, усиленного ребрами жесткости. Оборудование весит 6300 кг. А чтобы обеспечить наивысшую точность и жесткость всей конструкции, ответные поверхности шабрятся вручную.
• Наличие уклонов самой станины для схода СОЖ и стружки позволяет избежать принудительных остановок во время обработки для очистки накопившейся стружки, что сокращает общую трудоемкость производства детали. Станина и все элементы литья рассчитаны с помощью метода конечных точек FEM-анализа. Основные узлы станка покрыты специальным полимерным составом для обеспечения высокой жесткости и постоянной точности.
• Направляющие скольжения (типа BOX WAY) подвергаются термической обработке и обеспечиваются высокой точностью. Они обладают высокой контактной жесткостью, хорошими демпфирующими свойствами во время обработки и обеспечивают надежную фиксацию подвижного узла станка после его перемещения в заданную позицию.

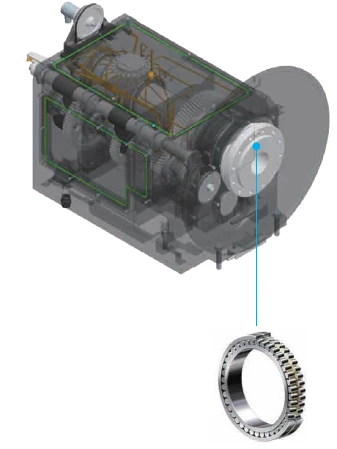

• Коробка переключения передач оснащена плавным автоматическим переключением. В корпус передней бабки с усиленными дополнительными ребрами жесткости встроен редуктор с бесступенчатым переключением (3 ступени), обеспечивающий плавное регулирование частоты вращения шпинделя с патроном, что приводит к созданию повышенного крутящего момента 3533 Нм для эффективной силовой обработки. Редукторное масло (рекомендованных производителем марок) помогает в отведении тепла от шпиндельного узла при циркуляции через охладитель.
• Шариковинтовая передача (ШВП) класса С3 с предварительным натягом обладает высокой жесткостью, плавностью и точностью хода. В данном классе винтов гайка не контактирует непосредственно с винтом. Увеличенная в длину двойная гайка обладает большей площадью контакта с шариками, что значительно повышает жесткость ШВП.
• Привод оси Z (для станков с РМЦ от 5 м) с нулевым люфтом для станков с длиной обработки 5 м и более привод оси осуществляется через сдвоенный редуктор со сдвоенной ведомой шестерней. Это обеспечивает нулевой зазор/люфт при позиционировании и смене направления вращения стола.
• Двойной конвейер для эффективной уборки стружки данной серии в комплектации SOLEX оснащаются двойными стружечными конвейерами. Это сокращает время чистки станка от стружки, позволяя проводить большую часть времени эксплуатации в автоматическом цикле обработки.
• Усиленная задняя бабка с конусом Морзе 6 и перемещается по направляющим скольжения и оснащена устройством блокировки смещения. Надежный зажим тяжелых массивных заготовок особенно важен при тяжелых режимах резания.

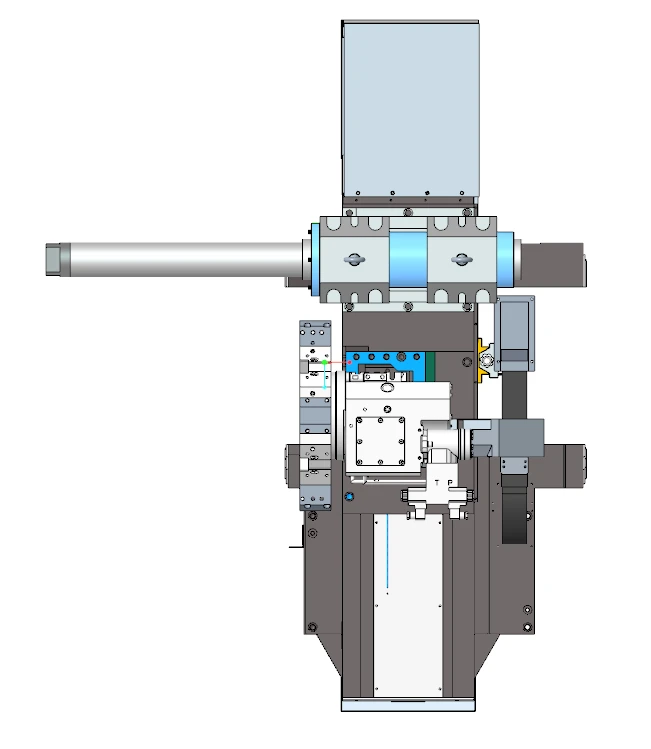

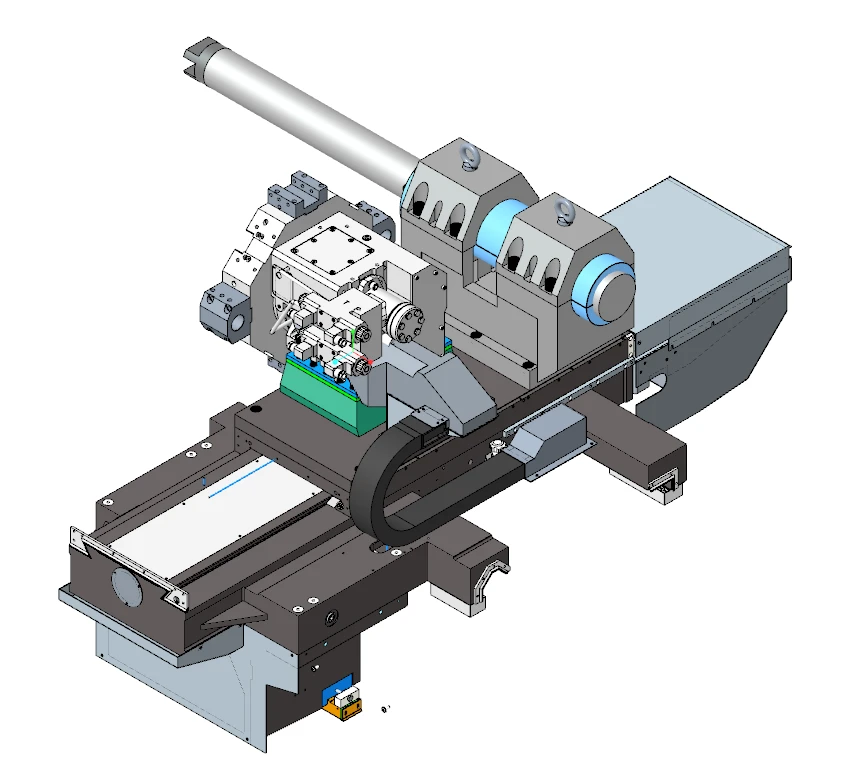

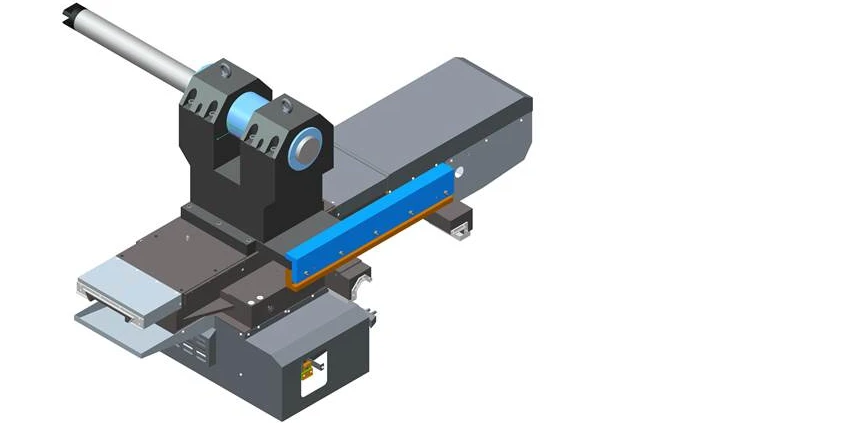

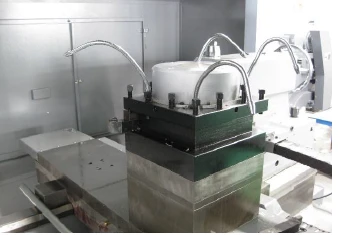

• Для основных операций точения крупных изделий, чернового обработка, нарезания резьбы с большим шагом установлена 4 позиционная револьверная голова с максимальным сечением державки — 32 мм. Но, опционально станок может быть оснащен сверхжестким отдельным Адаптером для расточных борштанг или фиксированной державкой для особо ответственных поверхностей, отверстий,  или же классическую 12 позиционную голову, в зависимости от ваших целей и задач.
• Станок оснащен привычной системой ЧПУ от FANUC последней версии. Эту систему отлично знают многие операторы станков с ЧПУ, поэтому трудностей в управлении не вызывает. ЧПУ также может быть оснащена для более производительной обработки различными функциями: AICC2 для предпросмотра на 200 кадров УП вперед, или специальной оболочкой для составления программ прямо на стойке MANUAL GUIDE.

Стандартная комплектация:

• Система ЧПУ Fanuc 0i-TF Plus (5) + 10,4″ LCD, 2Мб памяти для хранения УП
• Пульт управления переносной с маховичком
• Главный двигатель мощностью (пост./ 30 мин) 15 / 18.5 кВт с частотным преобразователем
• Коробка скоростей с автоматическим переключением скоростей гидравлическим приводом
• Шпиндель с торцем А2-11 (отв. Ø100 мм)

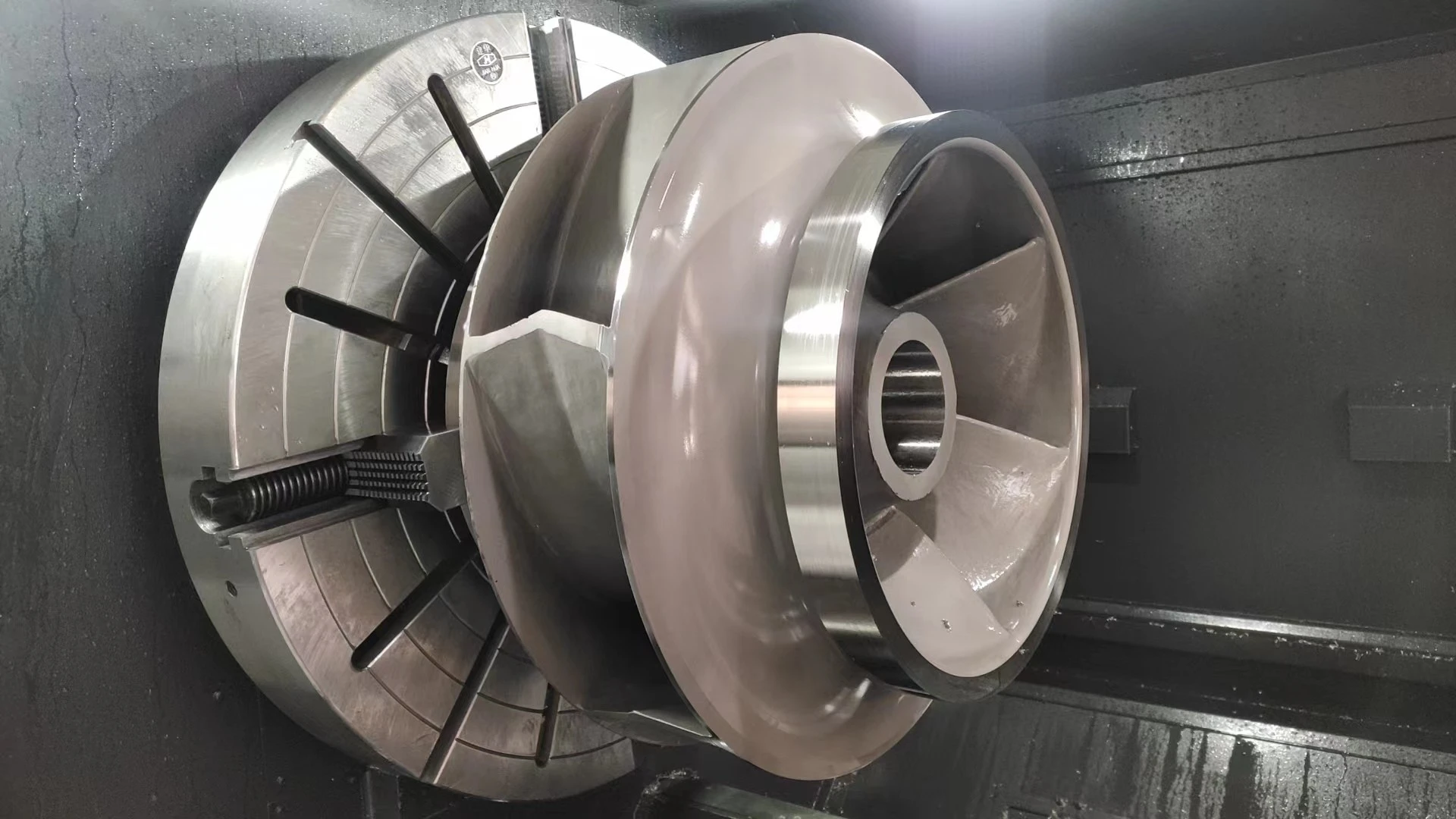

• Патрон шпинделя: 3-кулачковый гидравлический, диаметр ø500 мм., включая 1 к-т твердых кулачков и 1 к-т мягких

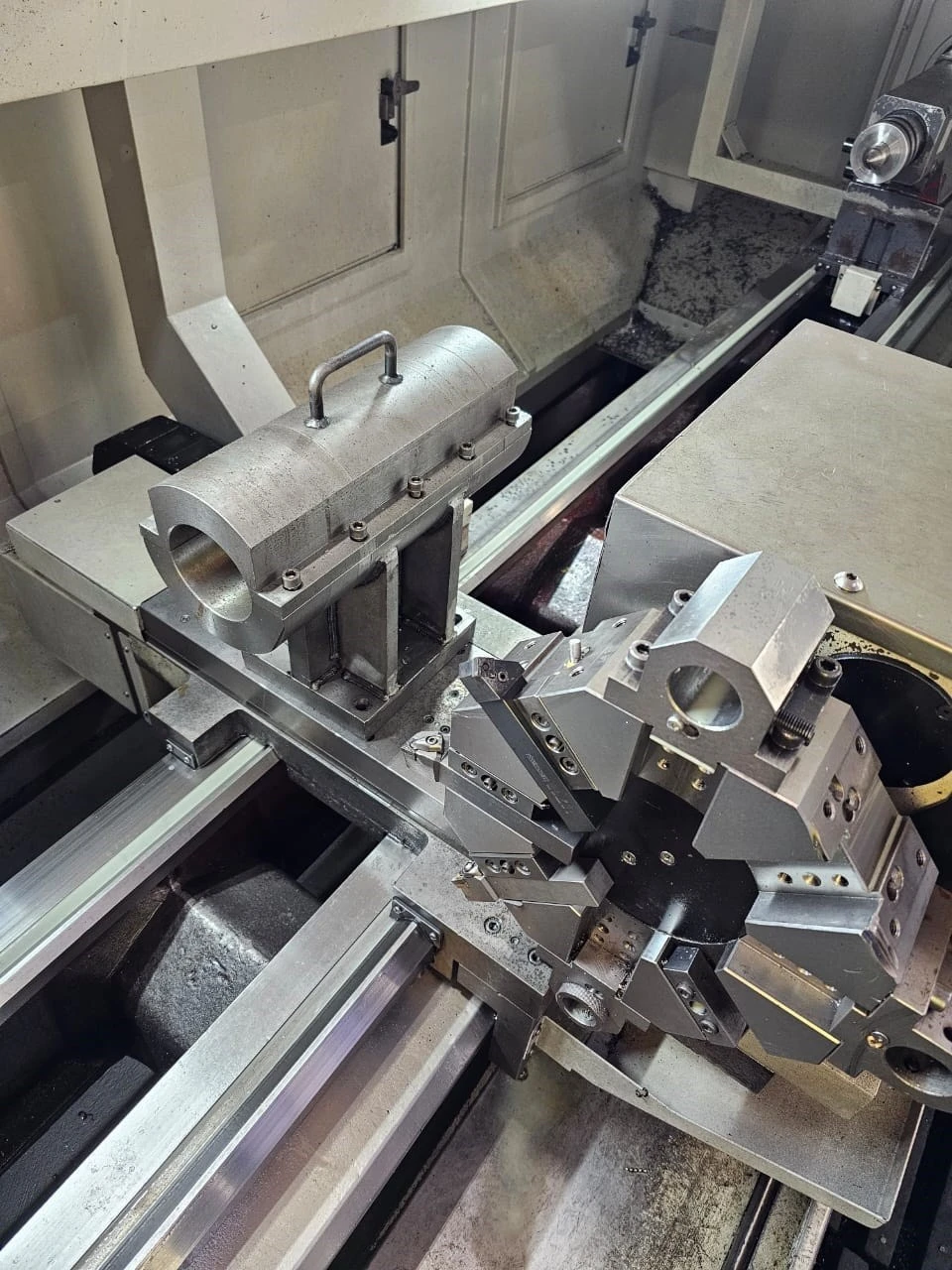

• 4-поз, статическая револьверная головка, макс. сечение резца 32×32 мм
• Задняя бабка с ручной пинолью Морзе №6
• Пистолет для подачи сжатого воздуха

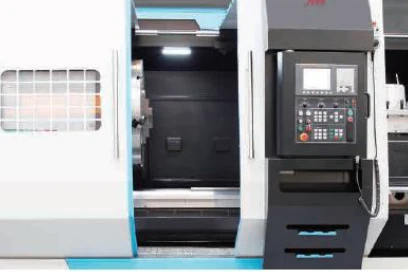

• Защитное ограждение станка с подвижными дверьми
• Педаль для зажима / разжима кулачков и выдвижения пиноли
• Освещение рабочей зоны
• Индикация состояния станка
• Система смазки автоматическая централизованная
• Гидравлическая станция
• Комплект выравнивающих опор
• Комплект инструмента для наладки и обслуживания станка
• Комплект технической документации
• Трансформатор
• Функция ЧПУ: диалоговое программирование Manual Guide 0i
• Система охлаждения электрошкафа: теплообменник
• Система подачи СОЖ под повышенным давлением 10 бар
• Автоматический стружечный конвейер для удаления стружки цепного типа (без тележек)
• Маслоотделитель
• Пистолет для подачи СОЖ
• Вращающийся задний центр
• Блокировка дверей
• Функция ЧПУ: М30 – автоматическое отключение
• Кнопка аварийного отключения на автоматическом конвейере для удаления стружки
• Кнопка аварийного отключения на выносном пульте управления с маховичком
• Лампа индикации состояния станка ВКЛ/ВЫКЛ на электрошкафу

Дополнительная комплектация (не включено в стоимость):

• Система ЧПУ Fanuc 0i-MF Plus (1), 10,4″ LCD, 2 Mb, AICC II (предпросмотр 200 кадров) по запросу
• Функция ЧПУ: диалоговое программирование Manual Guide I по запросу
• Патрон шпинделя: 3-кулачковый гидравлический, диаметр ø610 мм (24”), включая 1 к-т твердых  и 1 к-т мягких кулачков
• Патрон шпинделя: 3-кулачковый гидравлический, диаметр ø812 мм (32”), включая 1 к-т твердых  и 1 к-т мягких кулачков

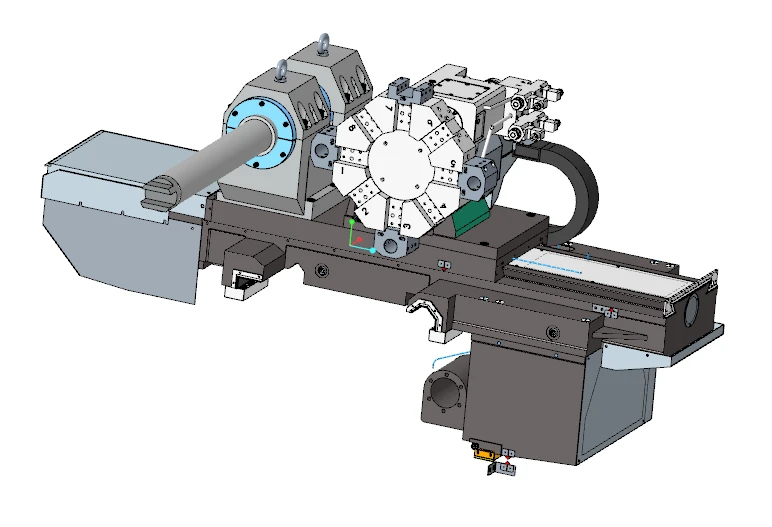

• 12-поз. статическая револьверная головка, макс. сечение резца 32×32 мм
• 4-поз. электрическая револьверная головка с креплением блоков по DIN69881/140
• Резцедержка фиксированная
• Главный двигатель мощностью (пост. / 30 мин) 22 / 26 кВт (Fanuc)
• Главный двигатель мощностью (пост. / 30 мин) 30 / 37 кВт (Fanuc)
• Защитное ограждение станка полное
• Оптические линейки по осям X, Z
• Стабилизатор напряжения
• Люнет неподвижный механический, 3-опорный, 50-400 мм (закрытого типа)
• Люнет неподвижный механический, роликовый, 2-опорный, 600-900 мм

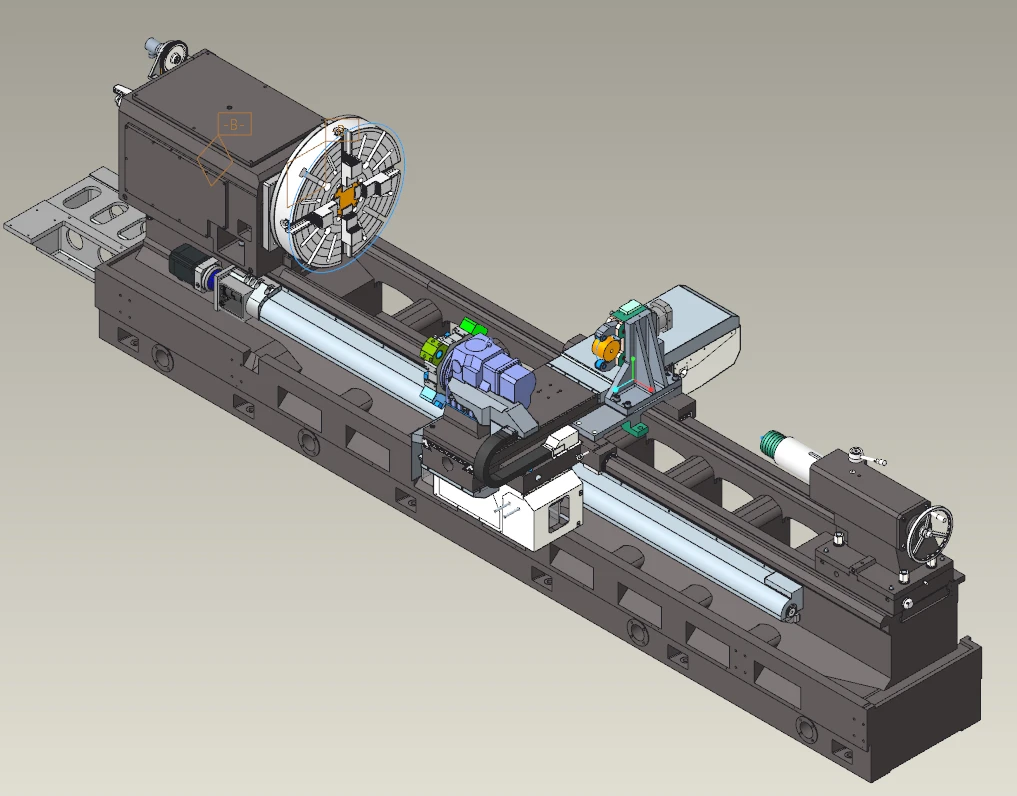

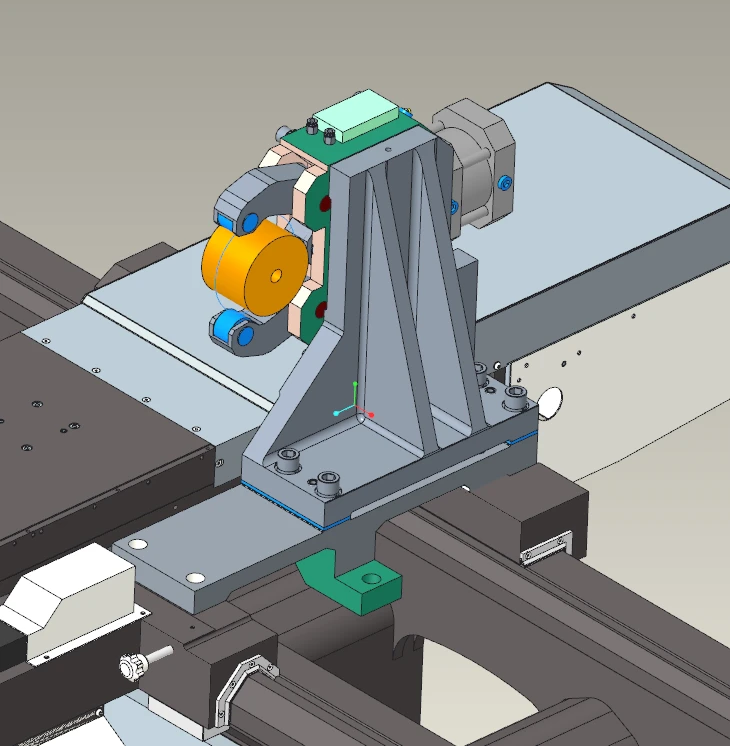

• Люнет подвижный гидравлический, 20-165 мм (открытого типа)
• Адаптер расточных борштанг
