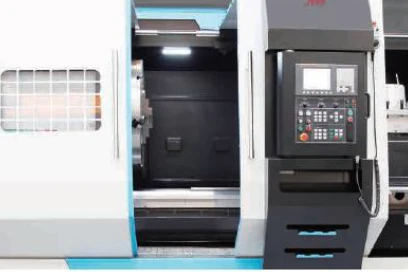

Токарный станок ЧПУ SL85F30, Solex, Китай

Преимущества и выгоды:

• Вес 13 тонн и цельнолитая станина из серого чугуна с рёбрами жёсткости обеспечивают максимальную прочность, устойчивость и точность обработки. Контактные поверхности проходят ручную шлифовку и шабрение для достижения высокой стабильности.

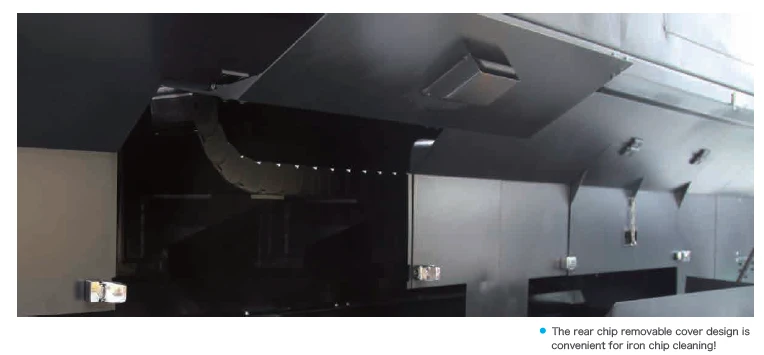

• Конструкция станины с уклонами облегчает отвод СОЖ и стружки, что снижает риск остановок и повышает производительность. Литые элементы рассчитываются методом конечных элементов (FEM), а рабочие узлы дополнительно защищены полимерным покрытием для стабильности точности.
• Направляющие скольжения (BOX WAY) после термообработки отличаются высокой жёсткостью и демпфирующими свойствами, гарантируя надёжное удержание узлов при интенсивной работе.

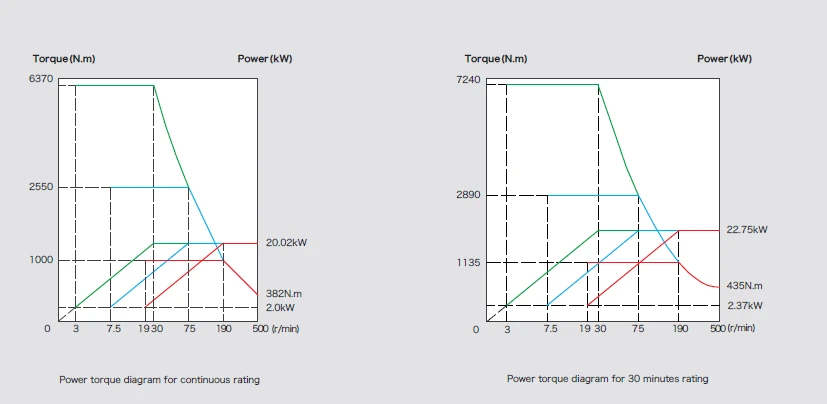

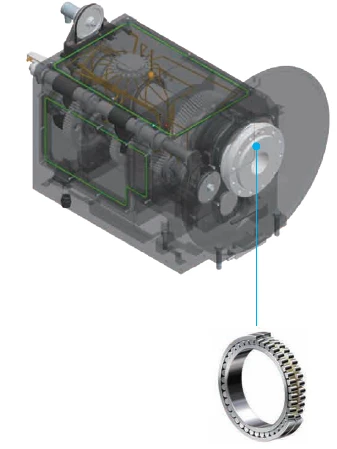

• Коробка передач встроена в усиленную переднюю бабку и оснащена трёхступенчатым редуктором с плавным автоматическим переключением. Крутящий момент до 7240 Нм обеспечивает силовую обработку на высоких режимах. Система охлаждения маслом защищает шпиндельный узел от перегрева.
• ШВП класса С3 с преднатягом и удлинённой двойной гайкой обеспечивает высокую жёсткость, плавность и точность перемещений без люфтов.
• Для станков с рабочей длиной более 5 метров ось Z приводится через сдвоенный редуктор с двойной шестернёй, что исключает зазоры при смене направления.
• Двойные конвейеры для удаления стружки сокращают простои и повышают эффективность производства.
• Усиленная задняя бабка с конусом Морзе №6 оснащена системой блокировки смещения, что гарантирует надёжный зажим тяжёлых заготовок.

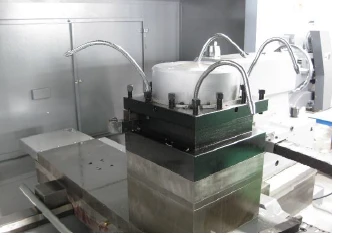

• Базовая комплектация включает 4-позиционную револьверную головку с держателями до 32 мм. Опционально возможна установка 12-позиционной головы или жёстких блоков для специализированных операций.
• Система ЧПУ FANUC последнего поколения обеспечивает удобное и надёжное управление. Дополнительные функции включают AICC2 (предпросмотр до 200 кадров вперёд) и MANUAL GUIDE для создания управляющих программ прямо на панели станка.

Стандартная комплектация:

• Система ЧПУ Fanuc 0i-MF Plus (1), 10,4″ LCD, 2 Mb, AICC II (предпросмотр 200 кадров) по запросу
• Функция ЧПУ: диалоговое программирование Manual Guide I по запросу

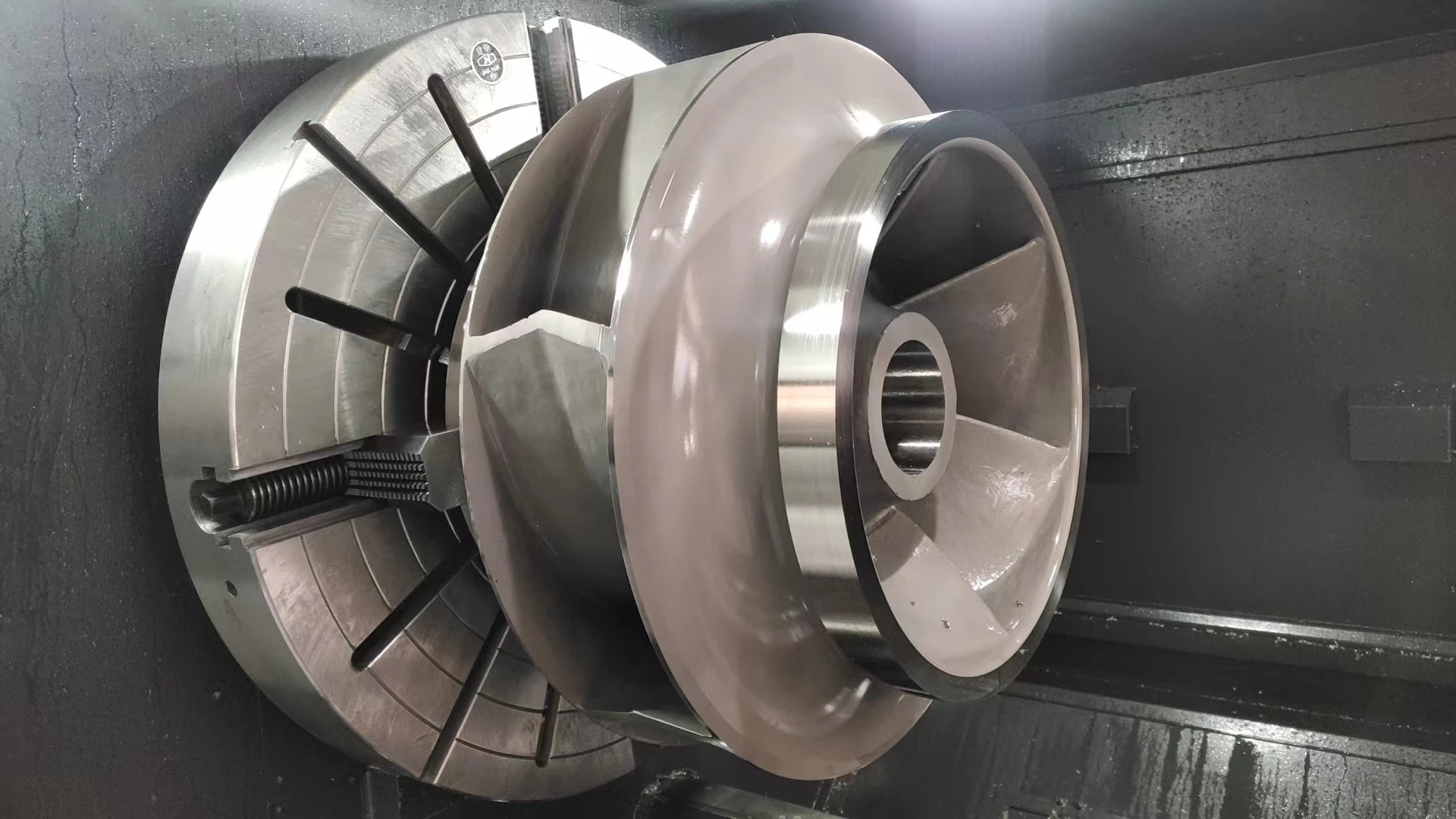

• Патрон шпинделя: 3-кулачковый гидравлический, диаметр ø610 мм (24”), включая 1 к-т твердых  и 1 к-т мягких кулачков
• Патрон шпинделя: 3-кулачковый гидравлический, диаметр ø812 мм (32”), включая 1 к-т твердых  и 1 к-т мягких кулачков
• 12-поз. статическая револьверная головка, макс. сечение резца 32×32 мм
• 4-поз. электрическая револьверная головка с креплением блоков по DIN69881/140

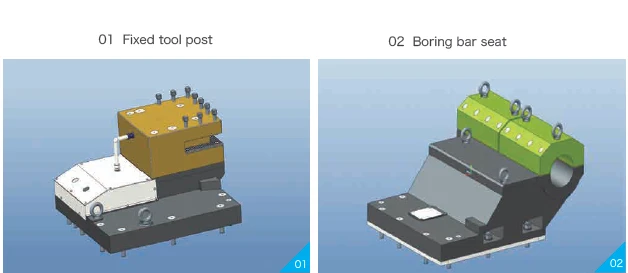

• Резцедержка фиксированная сверхжесткая
• Главный двигатель мощностью (пост. / 30 мин) 22 / 26 кВт (Fanuc)
• Главный двигатель мощностью (пост. / 30 мин) 30 / 37 кВт (Fanuc)
• Защитное ограждение станка полное
• Оптические линейки по осям X, Z
• Стабилизатор напряжения

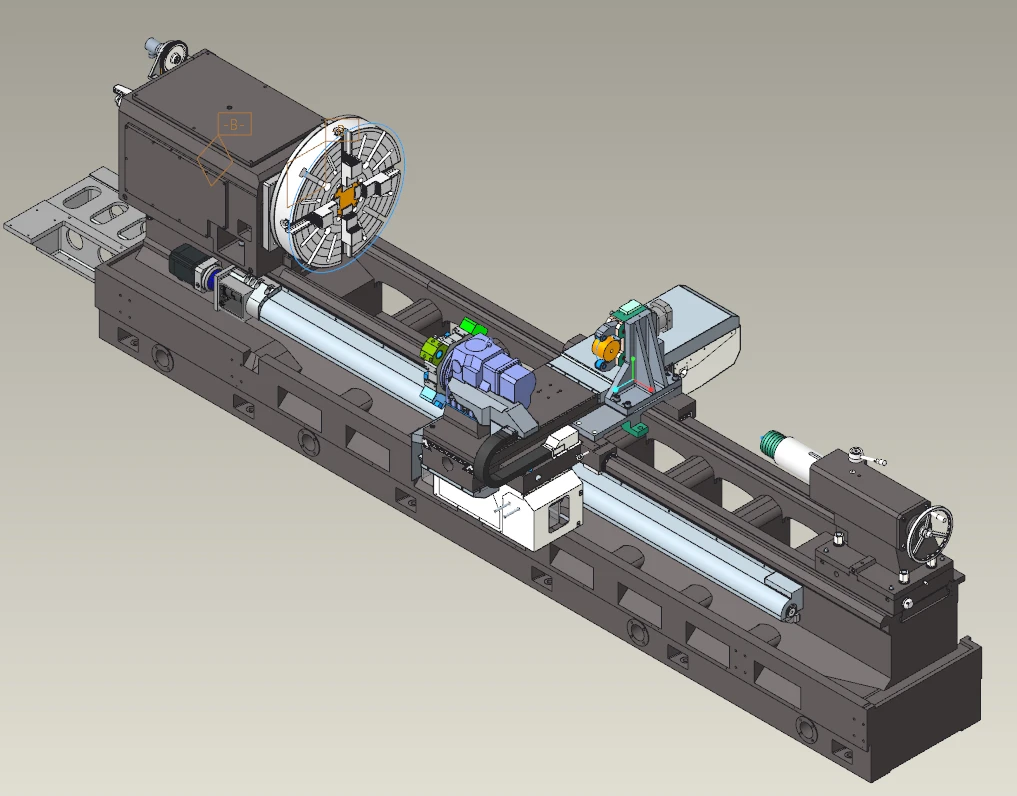

• Люнет неподвижный механический, 3-опорный, 50-400 мм (закрытого типа)
• Люнет неподвижный механический, роликовый, 2-опорный, 600-900 мм

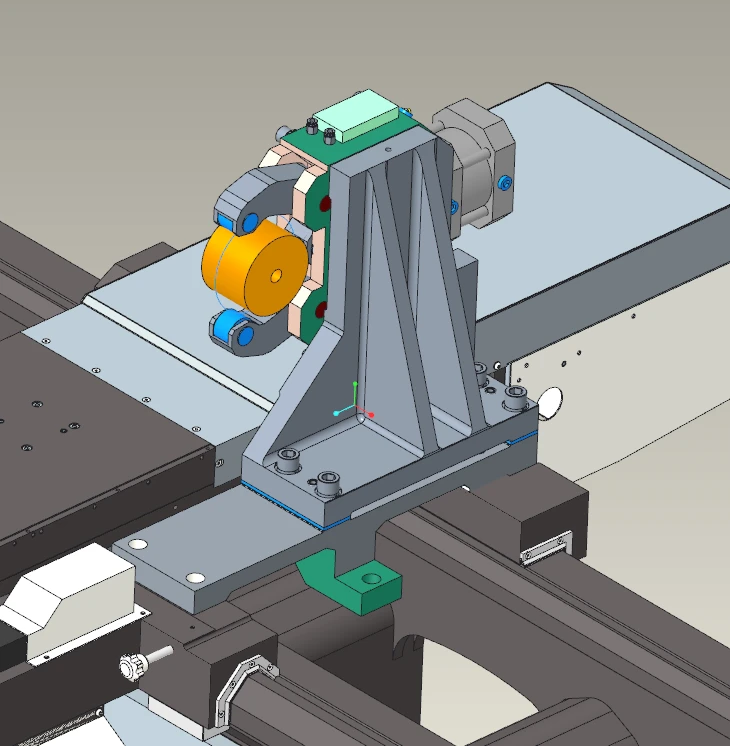

• Люнет подвижный гидравлический, 20-165 мм (открытого типа)
• Адаптер расточных борштанг

Технические характеристики

Наш сервис построен на принципах системной надежности, минимизации рисков и прозрачности B2B-процессов. Мы берем на себя все этапы — от инжиниринга и таможни до пусконаладки и постгарантийного обслуживания, чтобы Вы могли максимально быстро ввести оборудование в эксплуатацию.

1. Логистика и Таможенное Оформление (DDP Incoterms)

2. Оплата и финансирование инвестиций

3. Документация, обучение и ввод в эксплуатацию

• Технический Паспорт: Полный комплект технической документации, включая электрические и пневматические схемы, на русском языке.
• Сертификация ТР ТС: Обязательное наличие сертификатов соответствия Таможенного Регламента Таможенного Союза (ТР ТС 010/2011).
• FAT-Протокол: Предоставление Протокола Заводских Приемочных Испытаний (Factory Acceptance Test), подтверждающего заявленную производительность.
• Обучение персонала: Включено 2–5 дней обучения (зависит от сложности) для Ваших операторов, наладчиков и инженеров.
• Акт ввода в эксплуатацию: Финальный документ, подписываемый после успешного запуска оборудования на Вашей площадке.

4. Инжиниринг и проектный аудит (Замена кастомизации)

• Аудит площадки (бесплатно): Выезд инженера для оценки готовности помещения, коммуникаций (электричество, воздух, фундамент).
• Расчет ТЭО и ROI: Подготовка Технико-экономического Обоснования и точного расчета окупаемости оборудования для Вашего руководства/банка.
• Разработка схемы фундамента: Предоставление точных чертежей (DWG/PDF) с нагрузкой на основание и расположением анкерных болтов.
• Проверка совместимости: Гарантия совместимости нового оборудования с Вашими существующими пресс-формами, конвейерами и системами управления.

5. Гарантия, сервис и регламентные работы

6. Сдача-приемка и Рекламации

• Процедура приемки: Оборудование считается принятым после подписания Акта ввода в эксплуатацию и достижения заявленной производительности.
• Срок подачи рекламации: Претензии по скрытым дефектам принимаются в течение гарантийного срока.
• Устранение дефектов: Гарантийный ремонт или замена компонента осуществляется в срок до 14 рабочих дней (при наличии ЗИП на складе).
• Возврат (при неработоспособности): Если оборудование не может быть приведено в рабочее состояние в течение 60 дней, мы гарантируем возврат средств или замену.
