Токарный станок с ЧПУ GL258S-T650, Stanza, Китай

Преимущества и выгоды:

• Станок массой 5800 кг с цельнолитой станиной и ребрами жесткости отличается высокой жесткостью, точностью и стабильностью обработки, минимизируя деформации и вибрации под нагрузкой. Каждая станина анализируется методом конечных элементов для выявления зон с повышенными напряжениями.

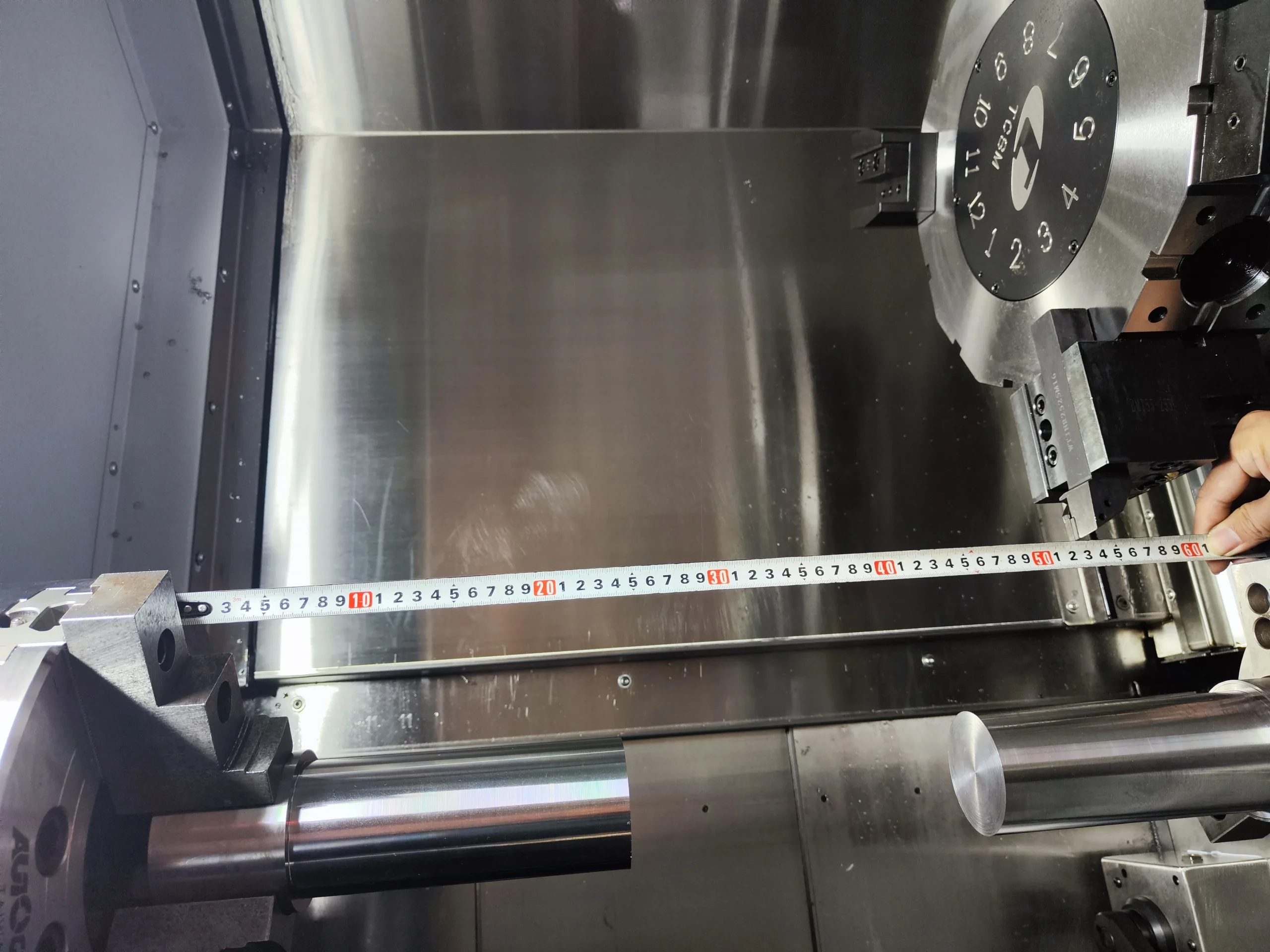

• Наличие второго патрона — контр шпинделя (ось А — 480 мм) дает возможность обработки изделий с жесткими допусками на размеры и взаимного расположения поверхностей, когда переустанов, переворот детали в главном (одном)  патроне не допустим. Благодаря этому имеем преимущества в высокой производительности, экономии производственных площадей, обеспечении точности изготовления.

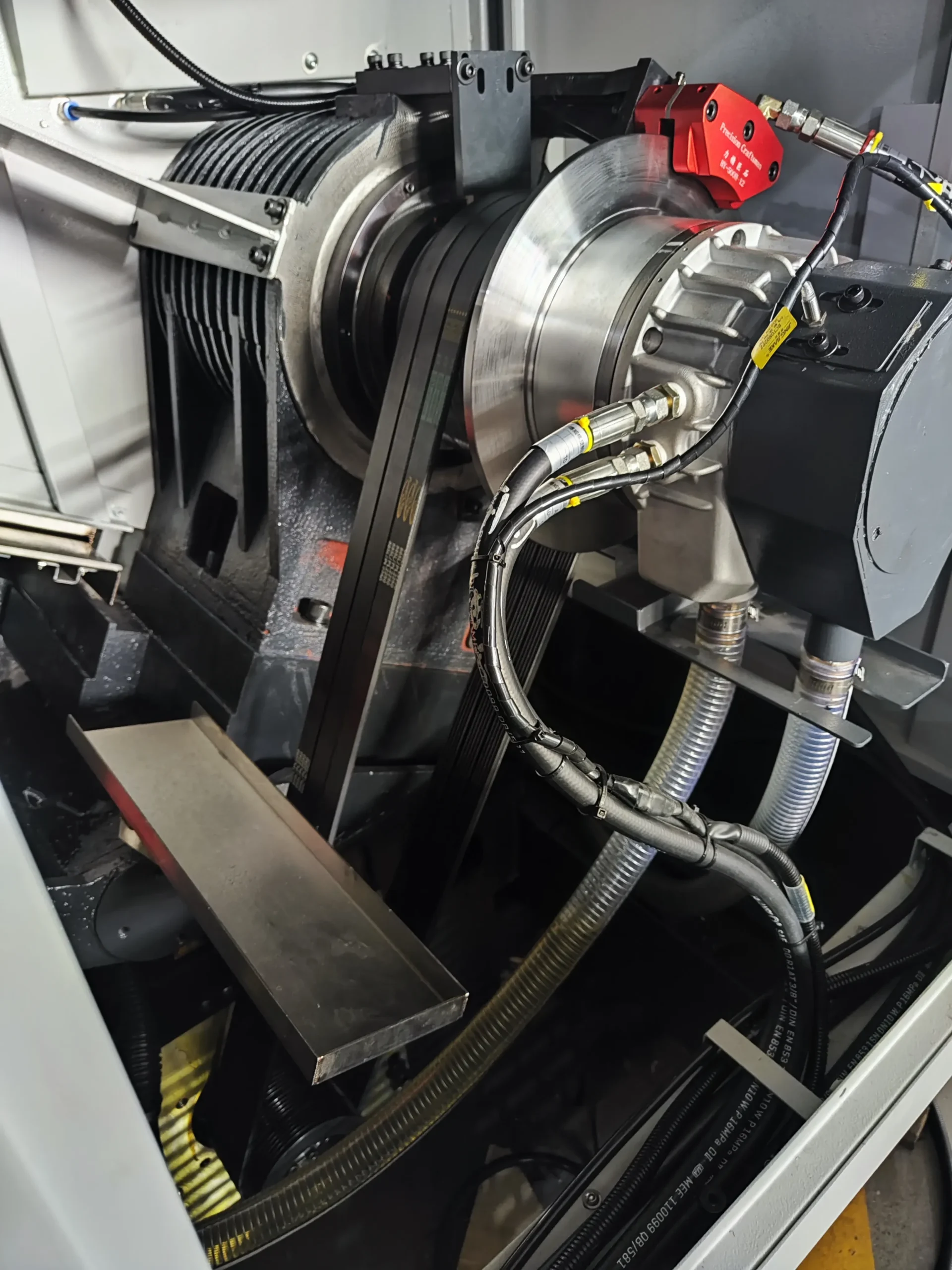

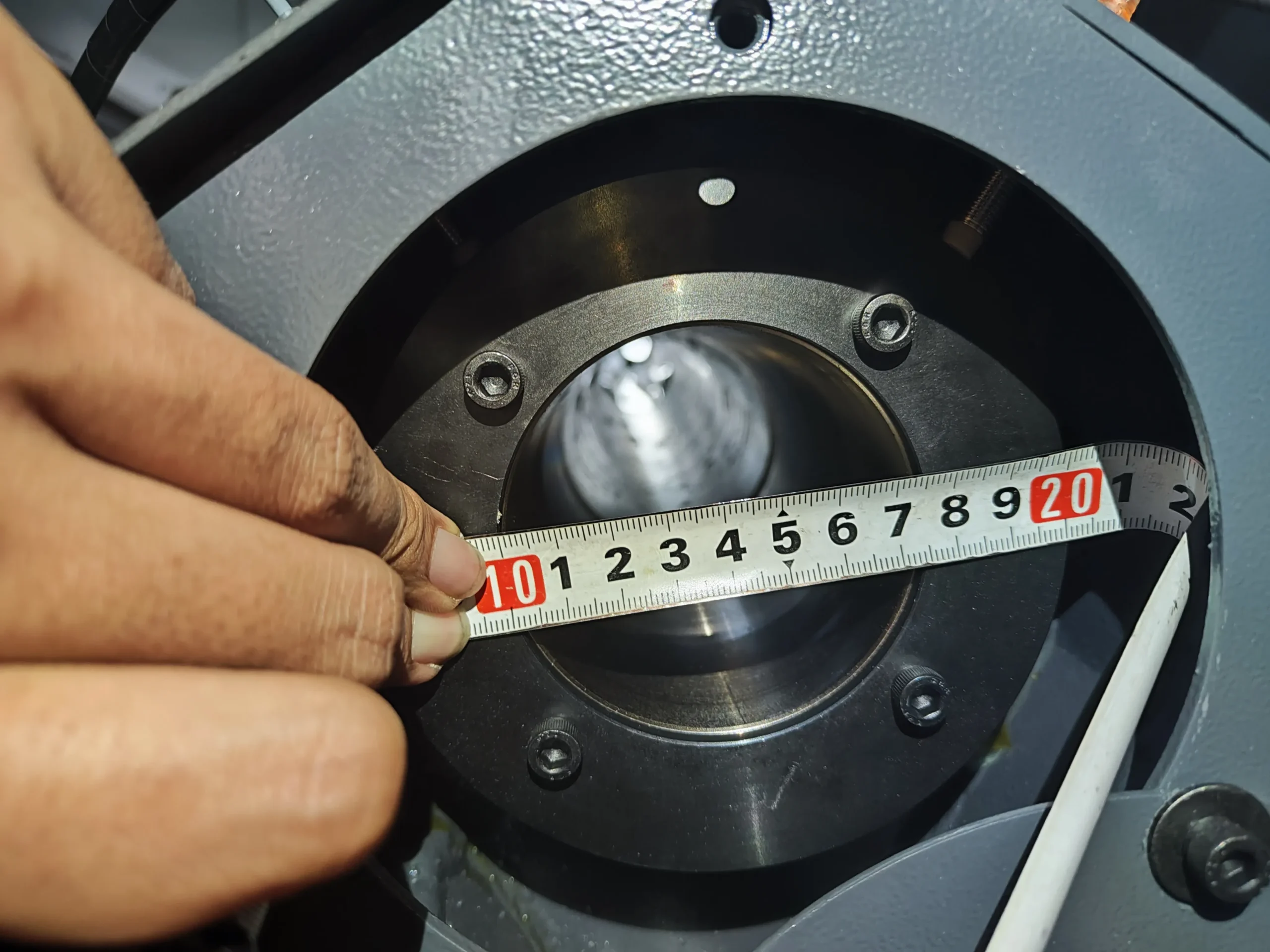

• Ременный шпиндель мощностью 11 / 15 кВт (с отверстием под пруток Ø75 мм) обладает некоторыми преимуществами, а именно плавностью хода и защитой привода от перегрузок и ударов, а так же прост в эксплуатации и ремонте. В виду отдельного размещения сервопривода (рядом со шпинделем), возможен его выбор в пользу увеличения мощностных характеристик вашего станка. В стандарте крутящий момент достигает 340 Нм, что позволяет производительно обрабатывать широкий спектр материалов, от простых сталей, до закаленных, нержавеющий и трудно обрабатываемых.
• Контршпиндель (аналогично с ременной передачей) мощностью 7.5 / 11 кВт  — частота вращения до 4500 об\мин  — обеспечивают обработку широкого спектра материалов. Синхронизация патронов при передаче изделий обеспечена как во время вращения обоих патронов, так и в статичном положении;
• Статическая револьверная головка на 12 позиций обеспечивает необходимую жесткость для черновой и чистовой обработки. Скорость индексации составляет 0.35 сек, что снижает вспомогательное время операций. Включен стартовый комплект оснастки: 4 статичных блока для расточки (Ø40 мм) и 2 блока для наружной обработки (сечением 25 мм).
• Направляющие качения для перемещения суппорта в продольном и поперечном направлении отличаются низким коэффициентом трения между подвижными частями, обеспечивают высокую точность позиционирования ±0.006 мм и повторяемость позиционирования ±0.004 мм на высоких скоростях перемещения. Для компенсации погрешностей используют оптические линейки для осей Х, A и Z (поставляется опционально).

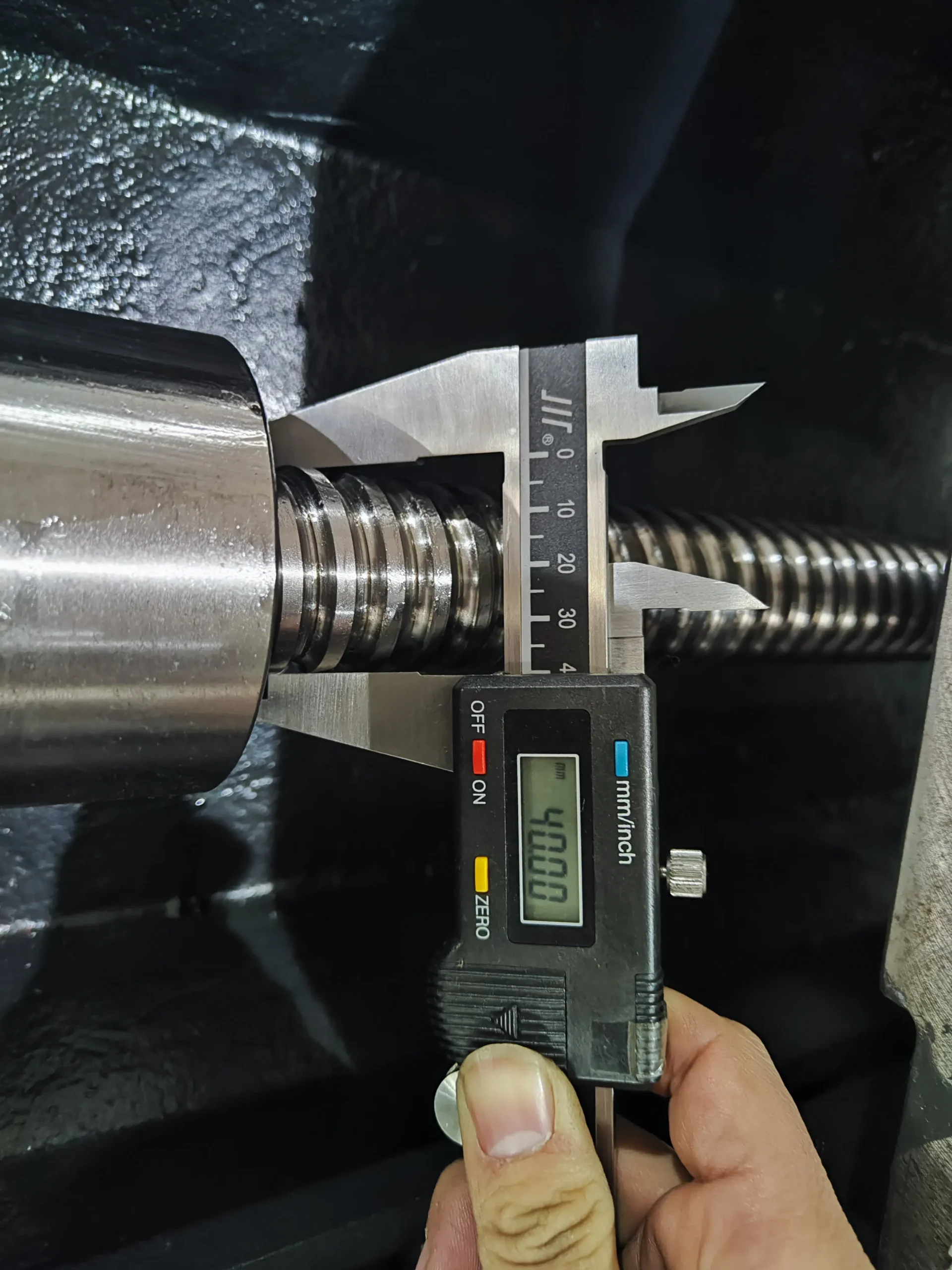

• Шарико-винтовая передача высокой жесткости с преднатягом для перемещения рабочих органов обеспечивает плавность и точность хода. Достигается стабильно высокое качество обработки деталей, исключено возникновение осевых и радиальных люфтов.

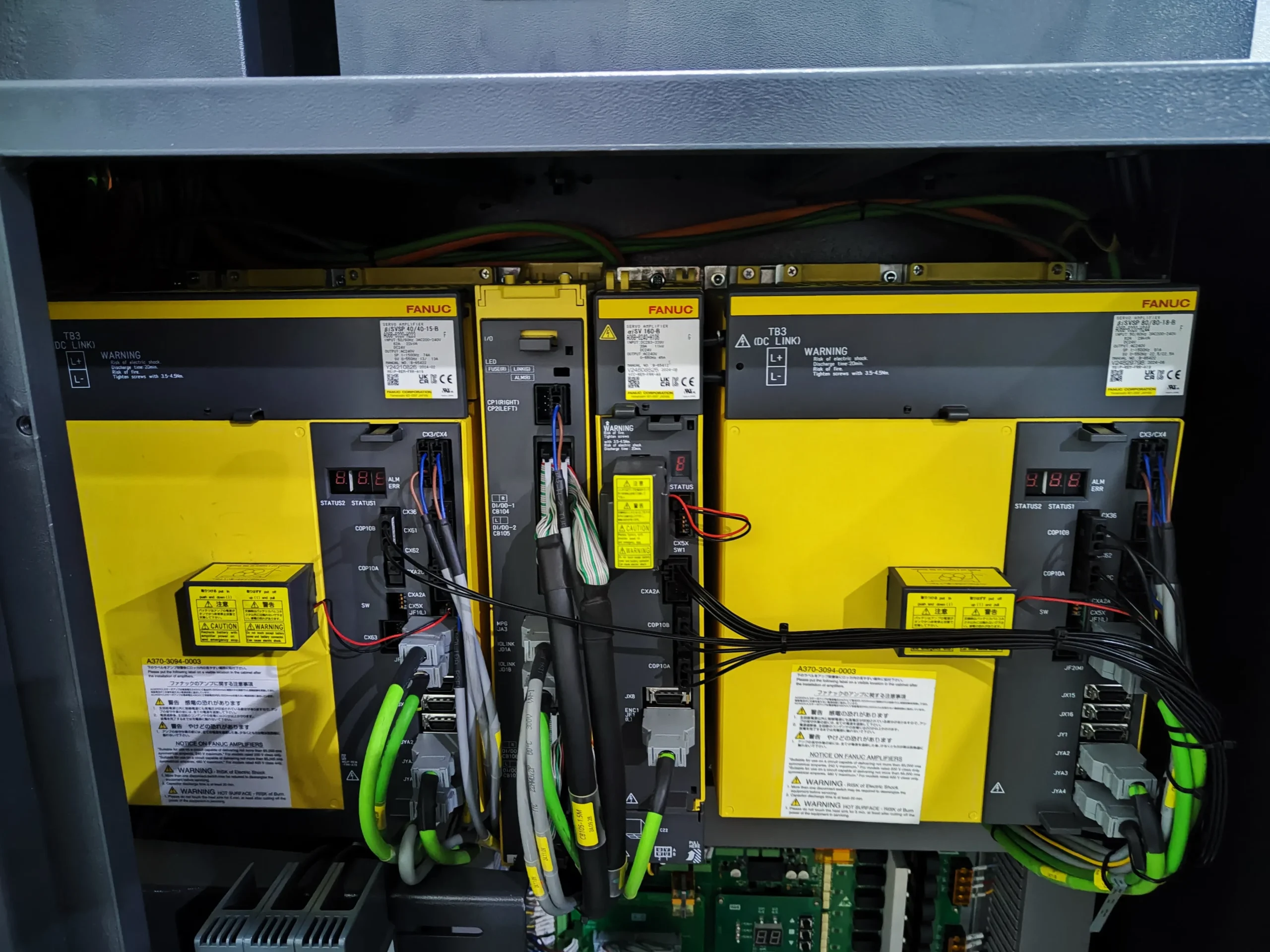

• ЧПУ Fanuc 0i-ТF PLUS  снабжен оптоволоконной системой передачи данных между ЧПУ и приводами. Это минимизирует время цикла обратной связи по скорости, положению и току и обеспечивает высокую точность, плавность подач и синхронизацию осей станка. Для управляющих программ объем внутренней памяти увеличен до 2МБ. Возможно опциональное дооснащение различными опциями.
• Станок оснащен функцией упрощенного программирования прямо на стойке ЧПУ станка — MANUAL GUIDE i (опция). Система расширяет возможности операторов, наладчиков — быстро и легко создавать УП не дожидаясь программиста, отработать новую программу на наличие несоответствий или ошибок.

Стандартная комплектация:

• Cистема ЧПУ Fanuc 0i-TF Plus
• Функция ЧПУ: М30 – автоматическое отключение

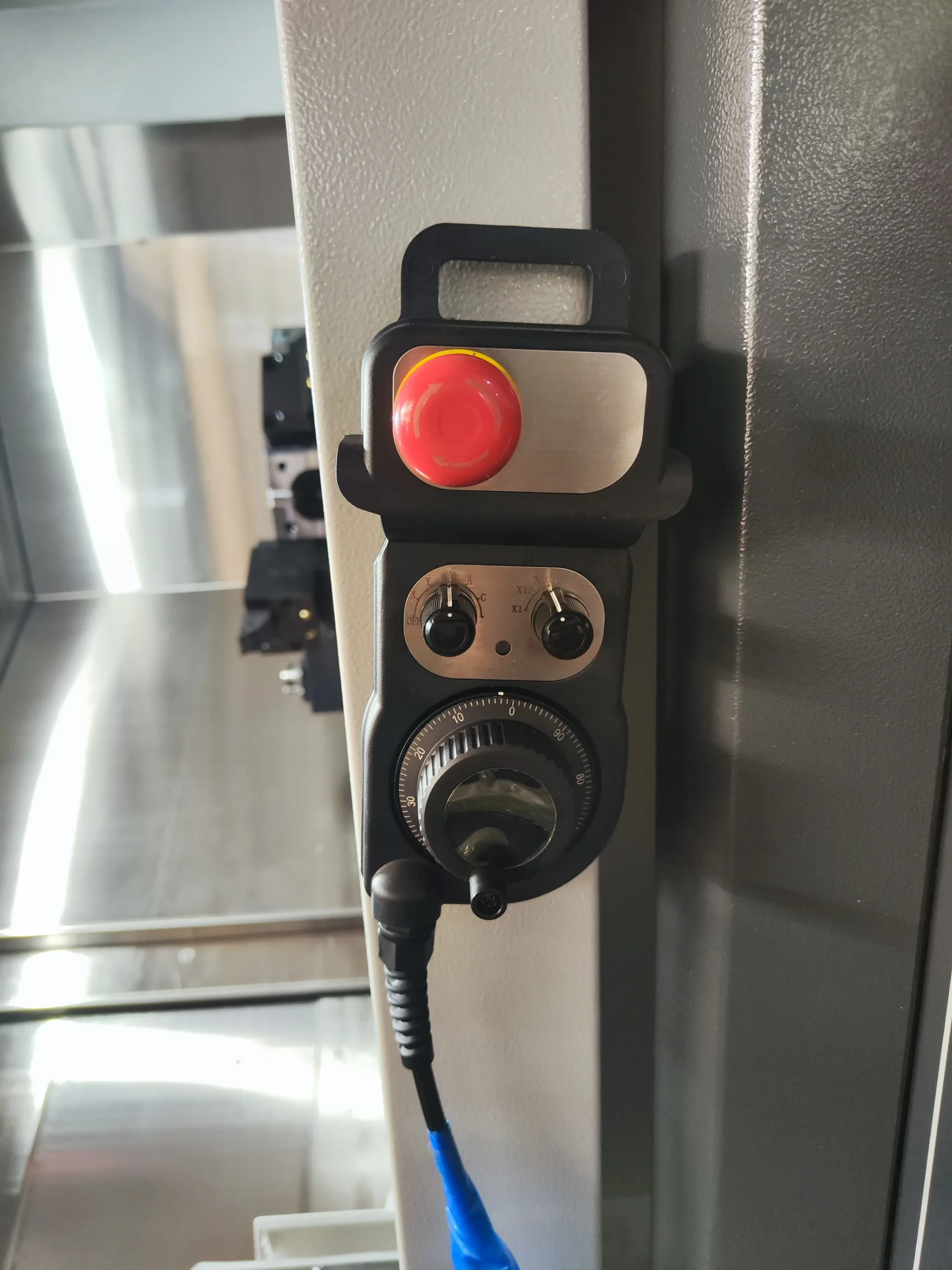

• Пульт управления переносной с маховичком, включая кнопку аварийного отключения
• Главный двигатель мощностью 11 / 15 кВт
• Контр шпиндель мощностью 7.5 / 11 кВт
• Тип привода шпинделей: ременный

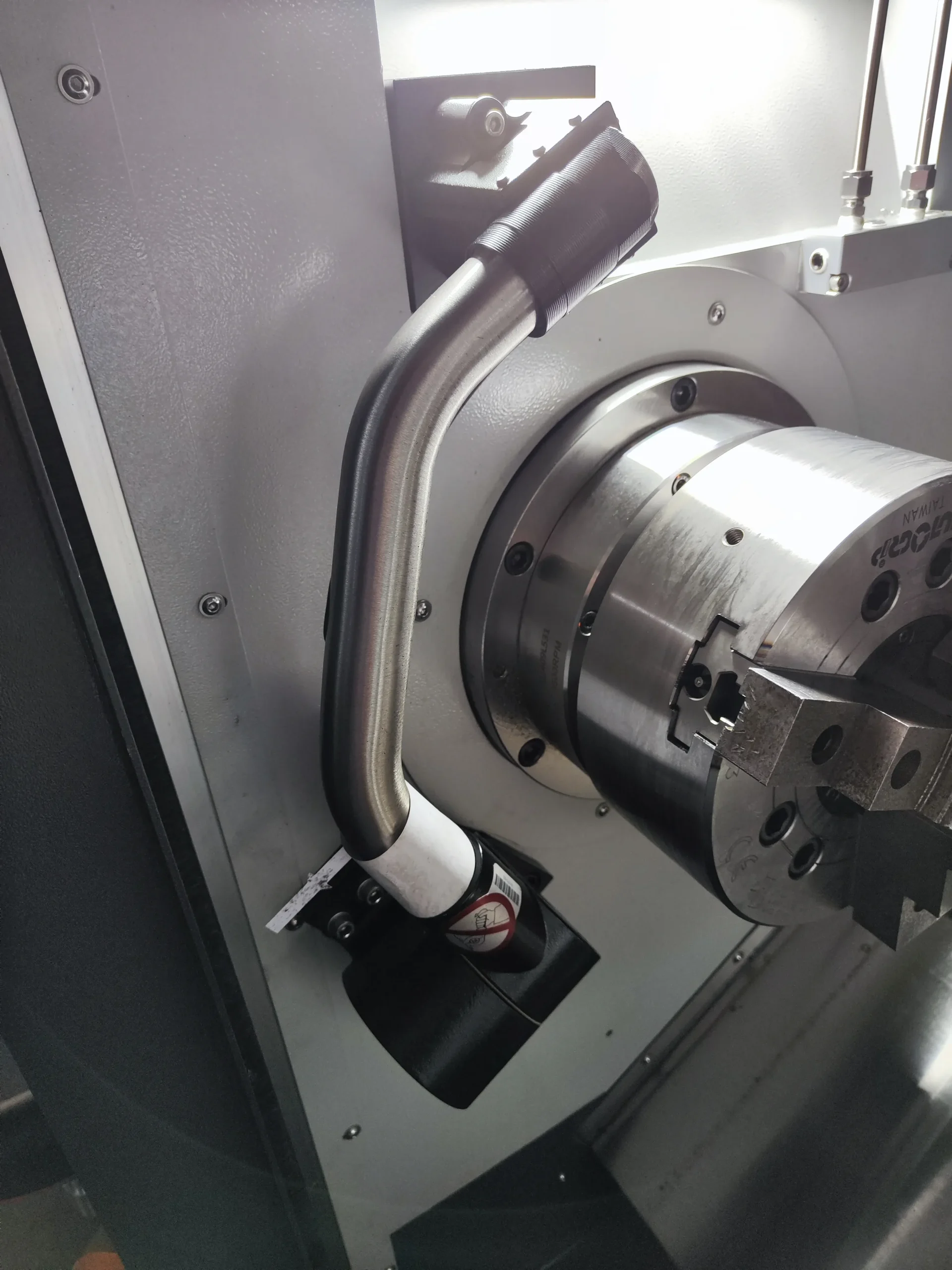

• Патрон главного шпинделя: 3-кулачковый гидравлический полый, диаметр ø254 мм (10”)

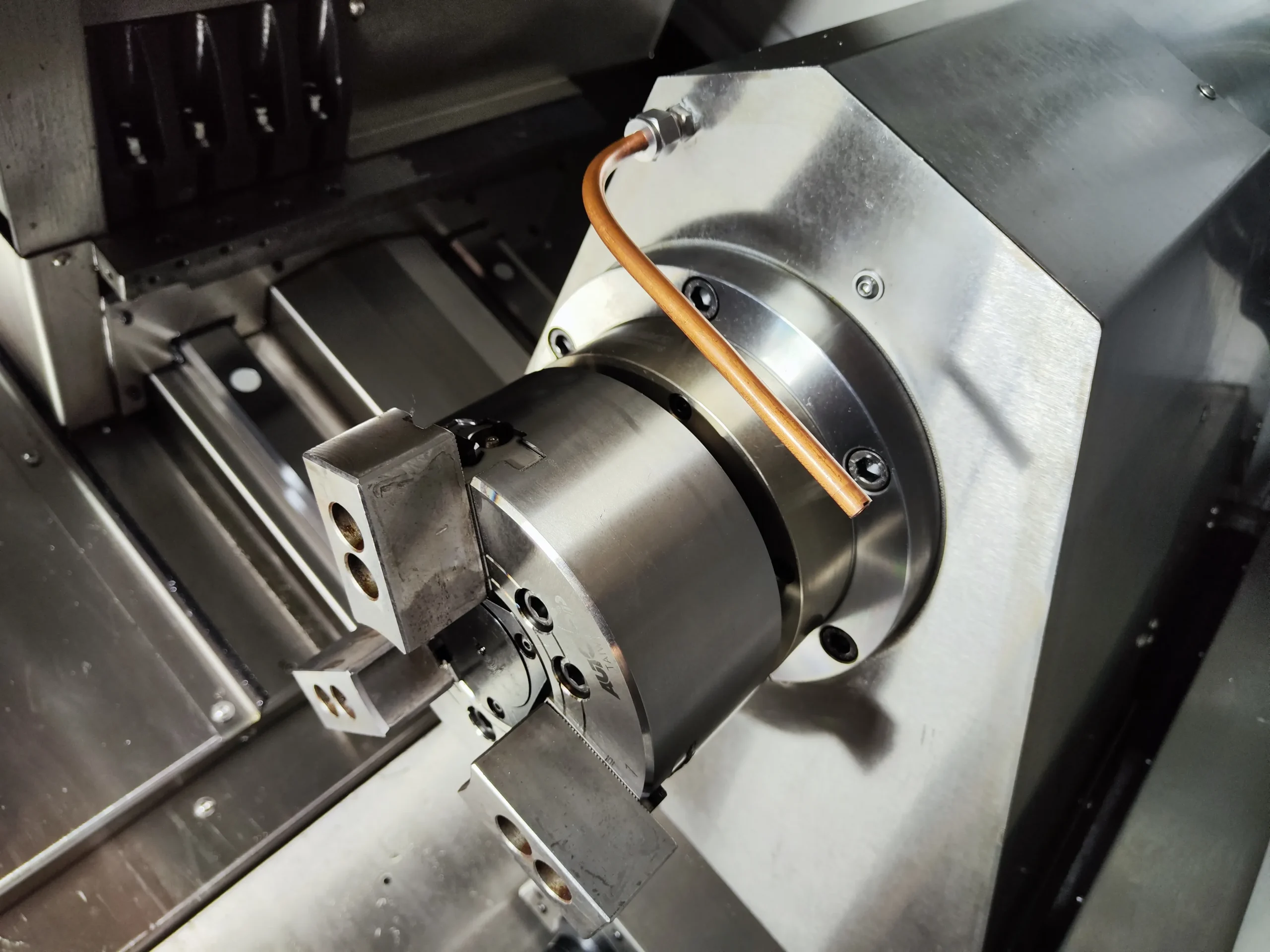

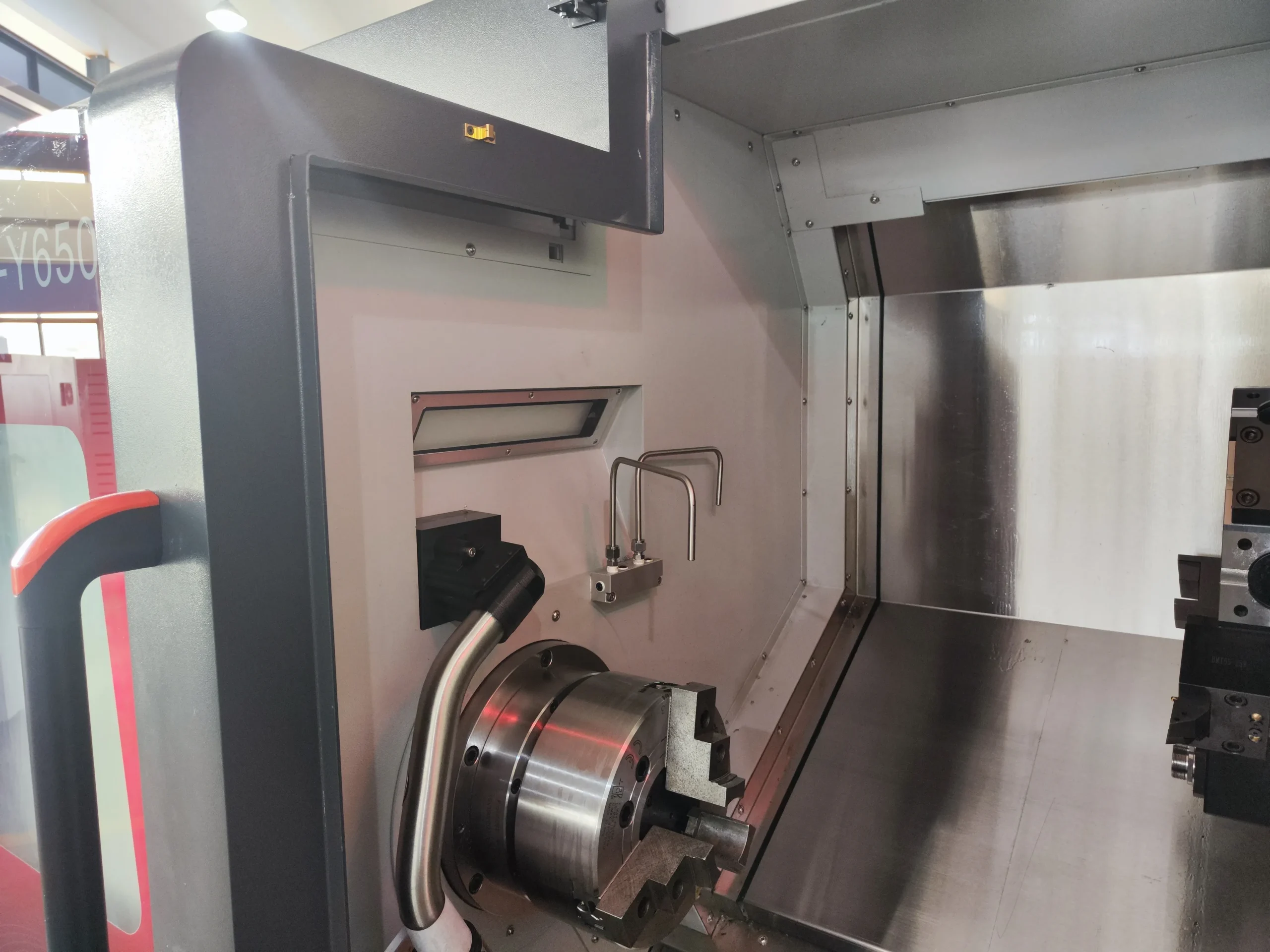

• Патрон контр шпинделя: 3-кулачковый гидравлический полый, диаметр ø153 мм (6”)

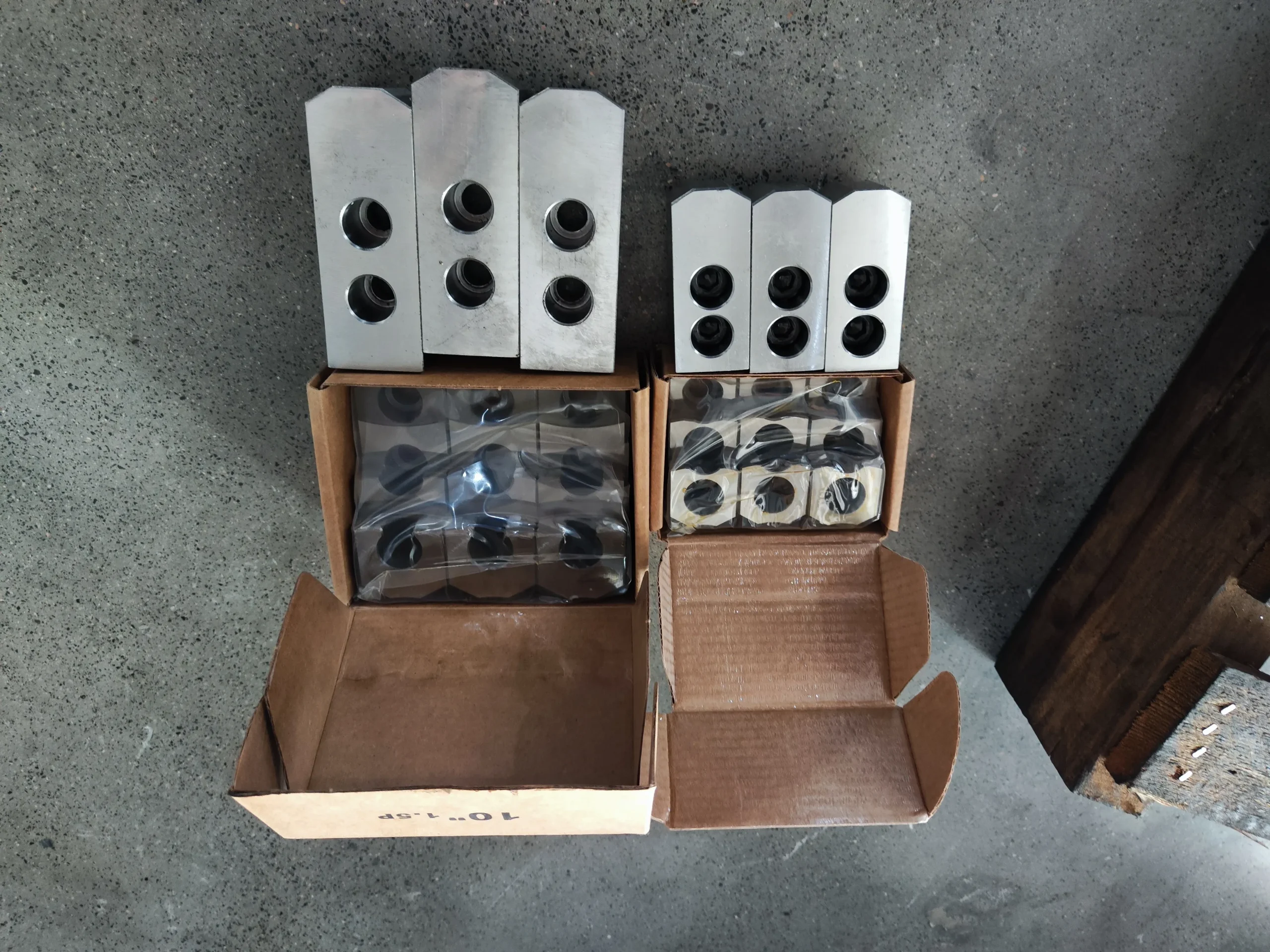

• 1 к-т твердых  и 1 к-т мягких кулачков для обоих патронов
• Датчик положения гидроцилиндра
• Ось С (дискретность 0,001°)
• Статическая револьверная головка на 12 позиций
• Стартовый набор инструментальной оснастки
• Расточной блок Ø40 – 4 шт.
• Блок для наружного точения, 25*25 – 4 шт.
• Система подачи СОЖ через револьверную головку
• ШВП по осям с преднатягом
• Пистолет для подачи сжатого воздуха
• Пистолет для подачи СОЖ
• Кожух станка полностью закрытый
• Блокировка дверей

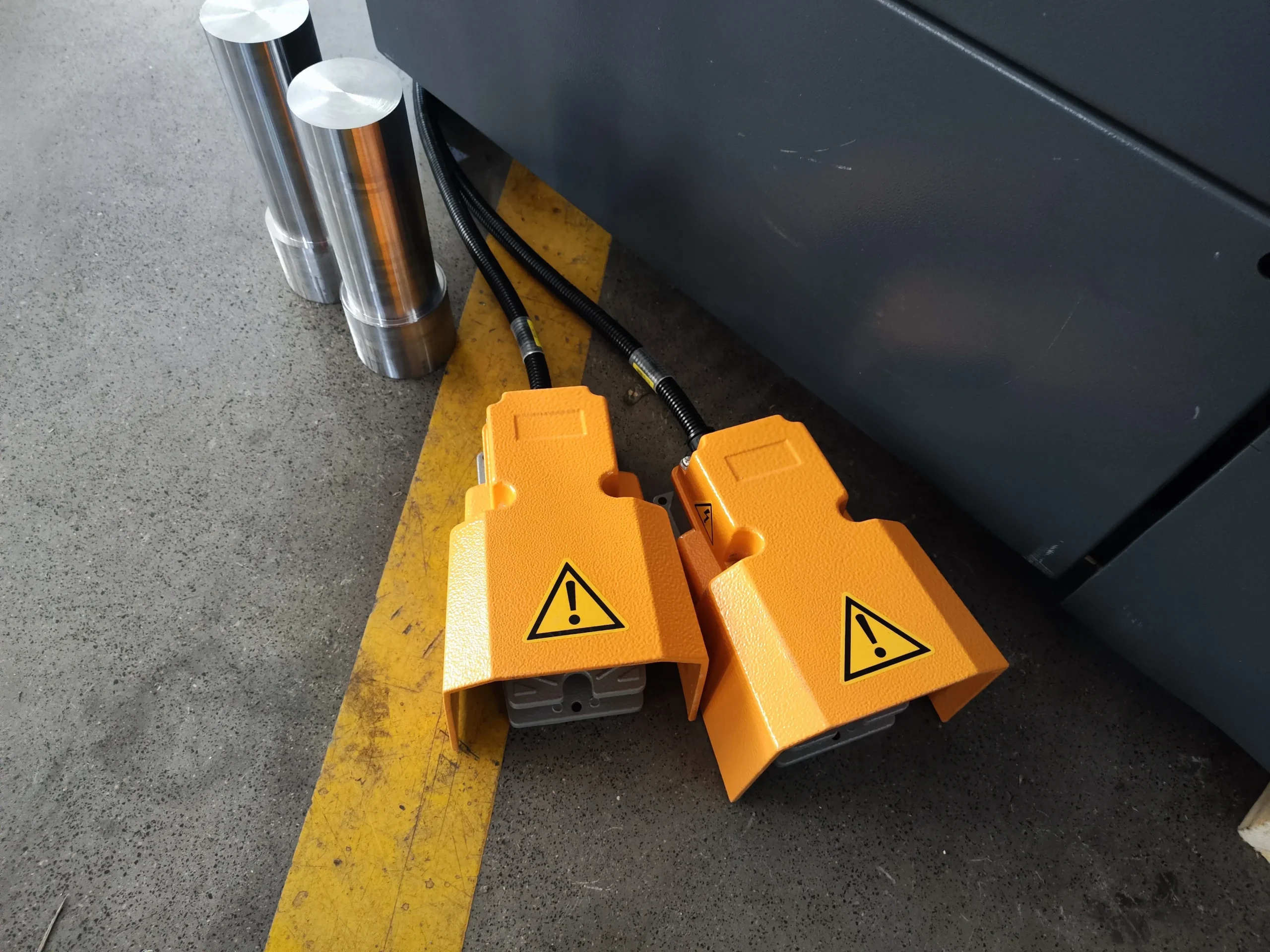

• Педаль для зажима / разжима кулачков и выдвижения пиноли
• Освещение рабочей зоны
• Индикация состояния станка

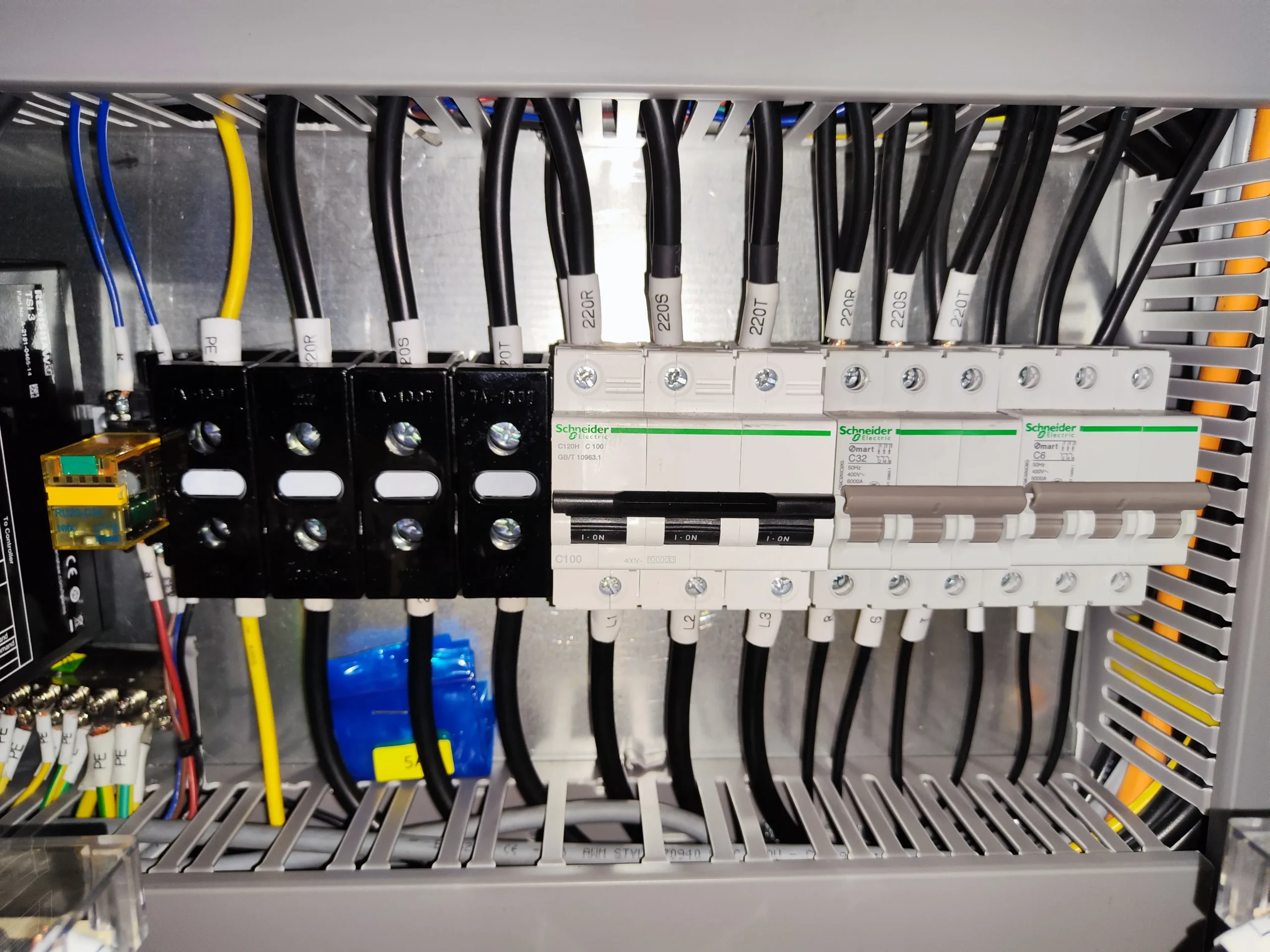

• Система охлаждения электрошкафа: кондиционер

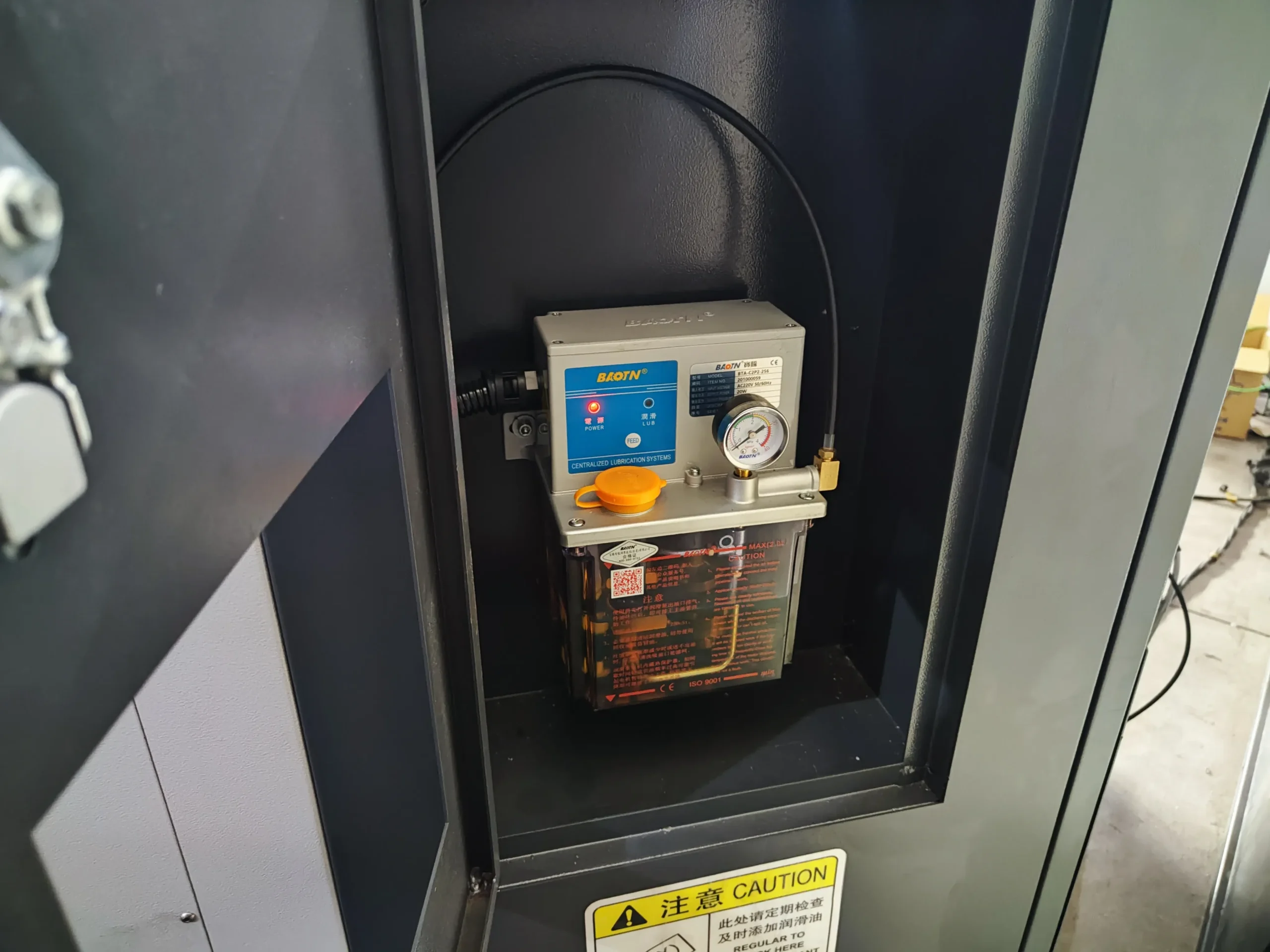

• Система смазки автоматическая централизованная

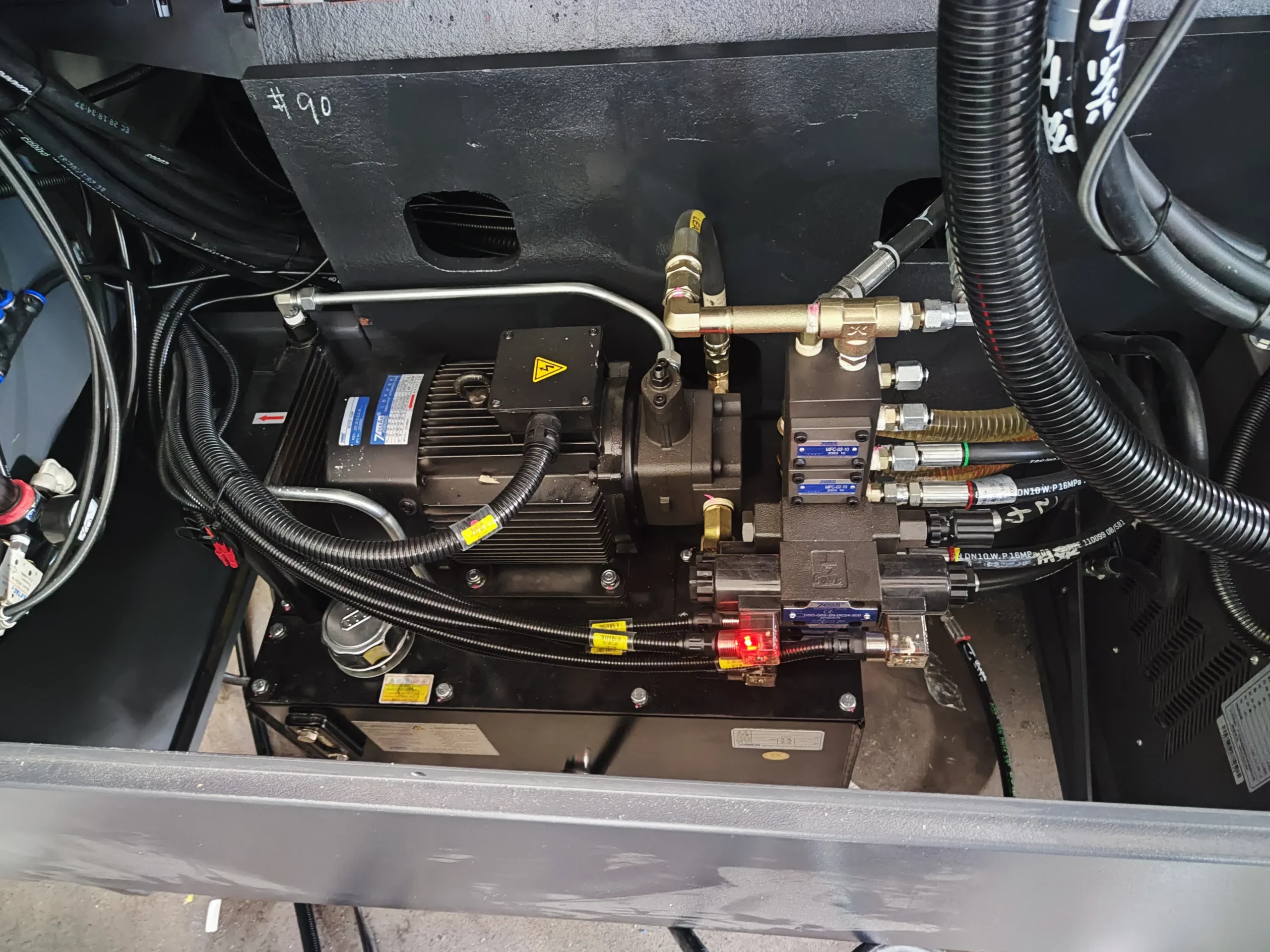

• Гидравлическая станция
• Автоматический конвейер для удаления стружки, ленточного типа, включая кнопку аварийного отключения
• Комплект выравнивающих опор
• Комплект инструмента для наладки и обслуживания станка
• Маслоотделитель
• Комплект технической документации

Дополнительная комплектация:

• Функция ЧПУ Fanuc: Helical interpolation (Спиральная/винтовая интерполяция)
• Функция ЧПУ: диалоговое программирование Manual Guide I
• Задняя бабка, конус Морзе №5, база программируемая (с сервоприводом)
• Патрон главного шпинделя: 3-кулачковый гидравлический полый, диаметр ø254 мм (10”)
• Система подачи СОЖ через револьверную головку 20 бар
• Люнет гидравлический неподвижный, Ø50-200 мм
• Автомат подачи прутка, макс диаметр прутка 65 мм, макс. длина прутка 1500 мм
• Система измерения инструмента откидная, моторизованная HPMA (Renishaw)
• Система измерения инструмента ручная, съемная HPRA (Renishaw)
• Система измерения инструмента откидная, механическая HPPA (Renishaw)
• Улавливатель для деталей
• Комплект масел и СОЖ для заправки станка
• ПО SprutCAM для моделирования обработки и написания УП
• Автоматическая система мониторинга X-TENSIVE
