Токарный станок с ЧПУ HL256S-T800, Китай

Преимущества и выгоды

• Контршпиндель с ходом по оси А до 800 мм обеспечивает обработку изделий с жёсткими допусками без переустановки, повышая точность и производительность.
• Встроенные мотор-шпиндели исключают динамические нагрузки и нагрев, гарантируют плавность работы и стабильность на высоких скоростях.
• Главный шпиндель мощностью 16/22 кВт (4000 об/мин) и контршпиндель 15/22 кВт (2940 об/мин) позволяют обрабатывать широкий спектр материалов, включая нержавеющие и закалённые стали.

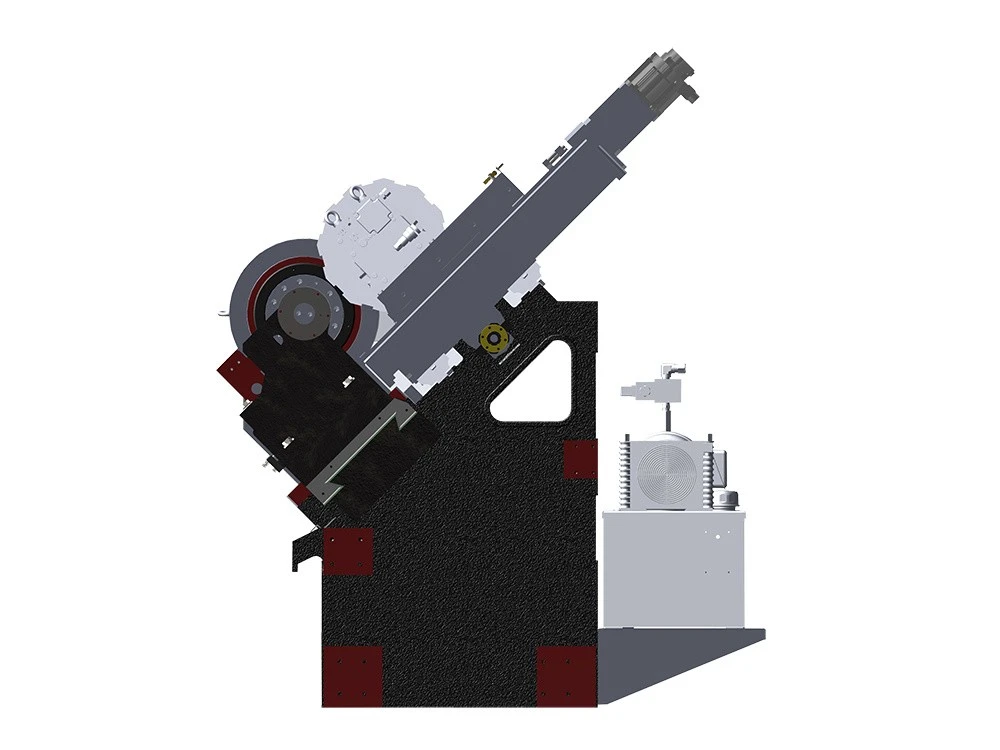

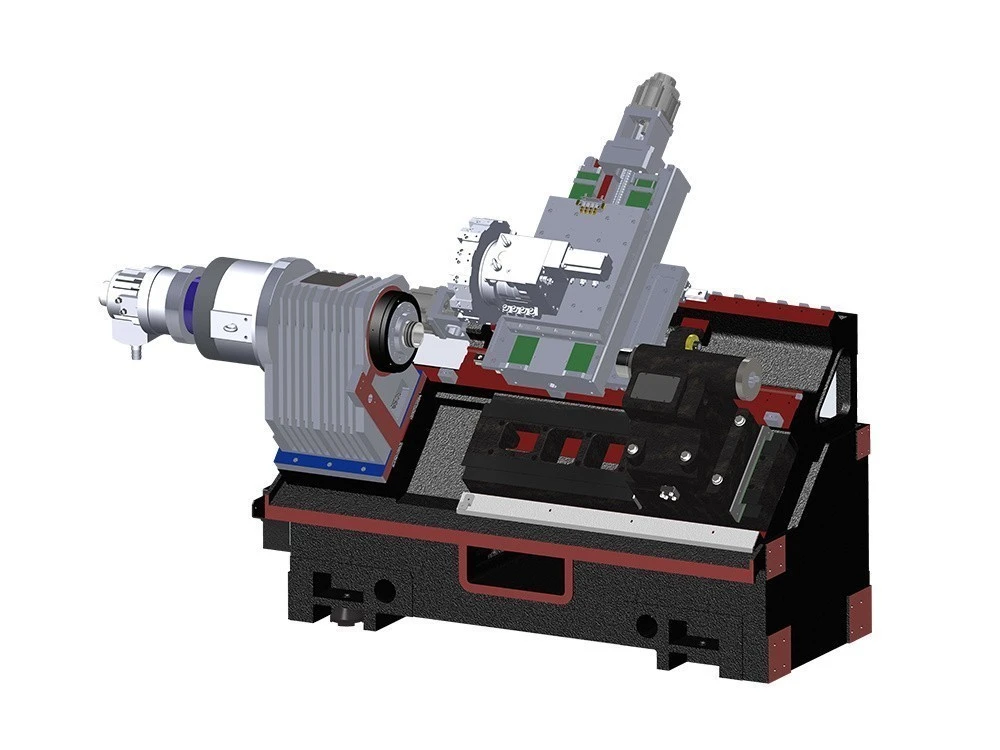

• Массивная цельнолитая станина с рёбрами жёсткости и вес 5700 кг обеспечивают стабильность, точность и минимизацию вибраций. Каждая станина проходит FEM-анализ для исключения зон деформаций.
• Направляющие качения обеспечивают точность позиционирования 0,006 мм и повторяемость 0,004 мм. Опционально возможна установка оптических линеек для компенсации погрешностей.
• Шарико-винтовые пары с преднатягом исключают люфты, обеспечивая высокое качество обработки и плавность перемещений.
• 12-позиционная револьверная головка обеспечивает стабильность и скорость индексации 0,35 сек. В комплект входят блоки для внутренней и наружной обработки.
• ЧПУ Fanuc 0i-TF PLUS с оптоволоконной связью обеспечивает точность и синхронизацию осей. Объём памяти — до 2 МБ, возможна установка дополнительных опций.
• Опция MANUAL GUIDE i позволяет создавать и тестировать программы на стойке, ускоряя наладку и снижая зависимость от программистов.

Стандартная комплектация:

• Система ЧПУ Fanuc 0i-TF Plus, 2 Мб памяти для хранения УП
• Функция ЧПУ: М30 – автоматическое отключение
• Пульт управления переносной, с маховичком
• Трансформатор
• Главный шпиндель со встроенным мотором мощностью 16/22  кВт, 4000 об/мин)
• Контршпиндель со встроенным мотором мощностью 15/22 кВт, 2940 об/мин)
• Патрон главного шпинделя: 3-кулачковый гидравлический полый, диаметр ø210 мм (8”), 1 к-т твердых  и 1 к-т мягких кулачков
• Патрон контршпинделя: 3-кулачковый гидравлический, диаметр ø152 мм (6”), 1 к-т твердых  и 1 к-т мягких кулачков
• Датчик положения гидроцилиндра
• Статичная револьверная головка на 12 позиций
• Стартовый набор инструментальной оснастки для головки
• Расточной блок Ø40 – 4 шт.
• Блок для наружного точения, 25*25 – 2 шт.
• Система подачи СОЖ через револьверную головку
• ШВП по осям с преднатягом
• Пистолет для подачи сжатого воздуха
• Пистолет для подачи СОЖ
• Кожух станка полностью закрытый
• Блокировка дверей
• Педаль для зажима / разжима кулачков
• Освещение рабочей зоны
• Индикация состояния станка
• Система охлаждения электрошкафа: теплообменник
• Система смазки автоматическая централизованная
• Гидравлическая станция
• Автоматический конвейер для удаления стружки, ленточного типа, включая кнопку аварийного отключения
• Комплект выравнивающих опор
• Комплект инструмента для наладки и обслуживания станка
• Комплект технической документации
• Улавливатель для деталей
• Комплект технической документации

Дополнительная комплектация:

• Функция ЧПУ: диалоговое программирование Manual Guide I
• Обдув патрона главного и контршпинделя сжатым воздухом
• Задняя бабка, конус Морзе №5, база программируемая(с сервоприводом)
• Патрон главного шпинделя: 3-кулачковый гидравлический полый, диаметр ø254 мм (10”)
• Люнет гидравлический неподвижный, Ø50-200 мм
• Автомат подачи прутка, макс диаметр прутка 65 мм, макс. длина прутка 1500 мм
• Система измерения инструмента откидная, моторизованная HPMA (Renishaw)
• Система измерения инструмента ручная, съемная HPRA (Renishaw)
• Система измерения инструмента откидная, механическая HPPA (Renishaw)
• Улавливатель для деталей
• Комплект масел и СОЖ для заправки станка
• ПО SprutCAM для моделирования обработки и написания УП
• Автоматическая система мониторинга X-TENSIVE
• Дополнительный набор инструментальной оснастки для револьверной головки

Технические характеристики
