Токарный станок с ЧПУ L-P46G, Stanza, Китай

Преимущества и выгоды:

• Максимальный диаметр заготовки над станиной – 500 мм, максимальный диаметр обработки – 300 мм, максимальная длина точения – до 350 мм, что позволяет охватить достаточно широкий спектр габаритов изделий.

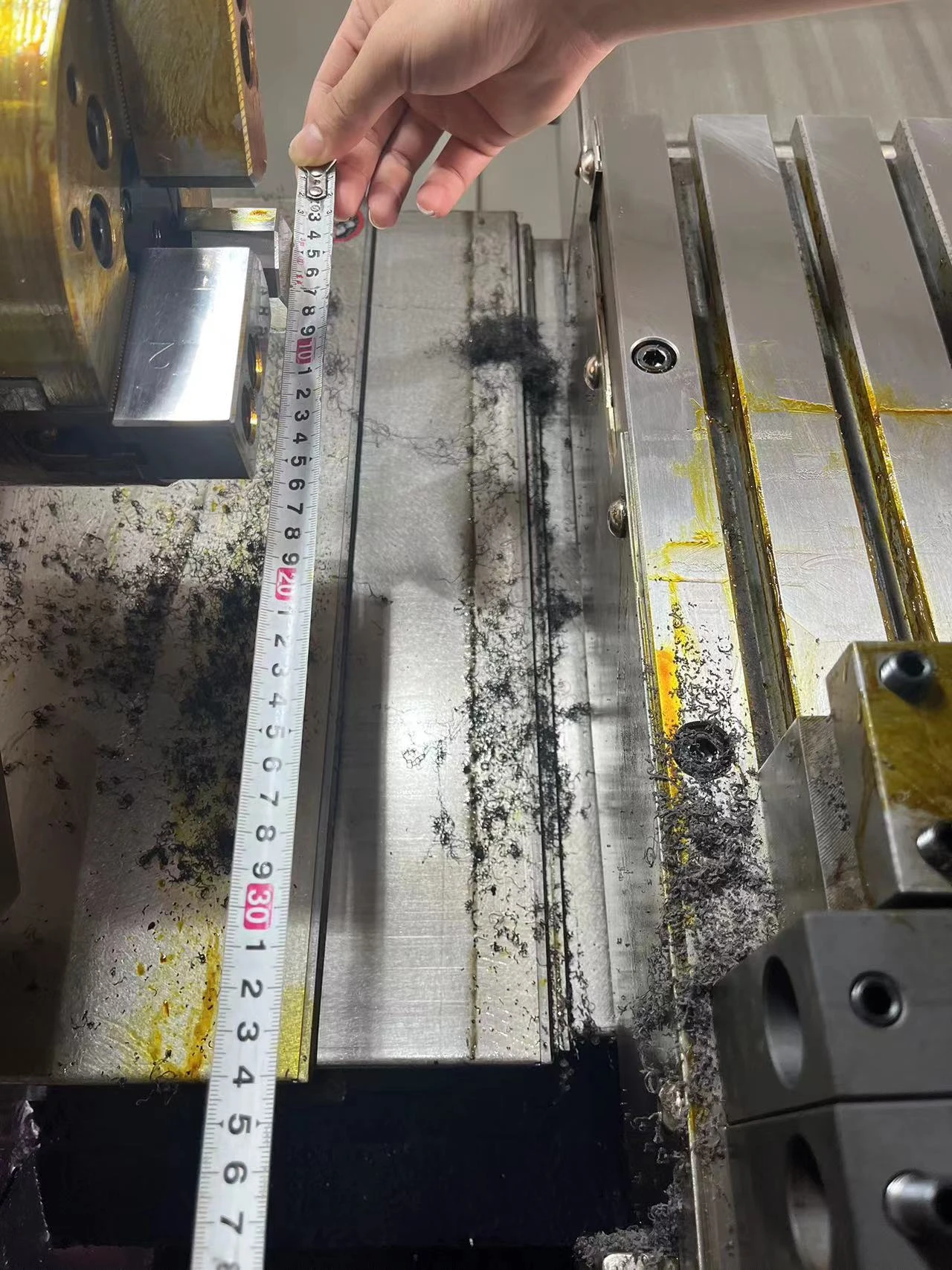

• Суппорт перемещается по направляющим качения (роликовый тип) в продольном направлении на 350 мм ( Ось Z), в поперечном направлении на 450 мм (Ось X). Направляющие качения для перемещения суппорта в продольном и поперечном направлении имеют низкий коэффициент трения между подвижными частями, отличаются увеличенной несущей способностью, обеспечивают высокую скорость перемещения по рабочим осям, уменьшают время обработки деталей, обеспечивают высокую точность позиционирования и повторяемости до ±0,003 мм на высоких скоростях перемещения.

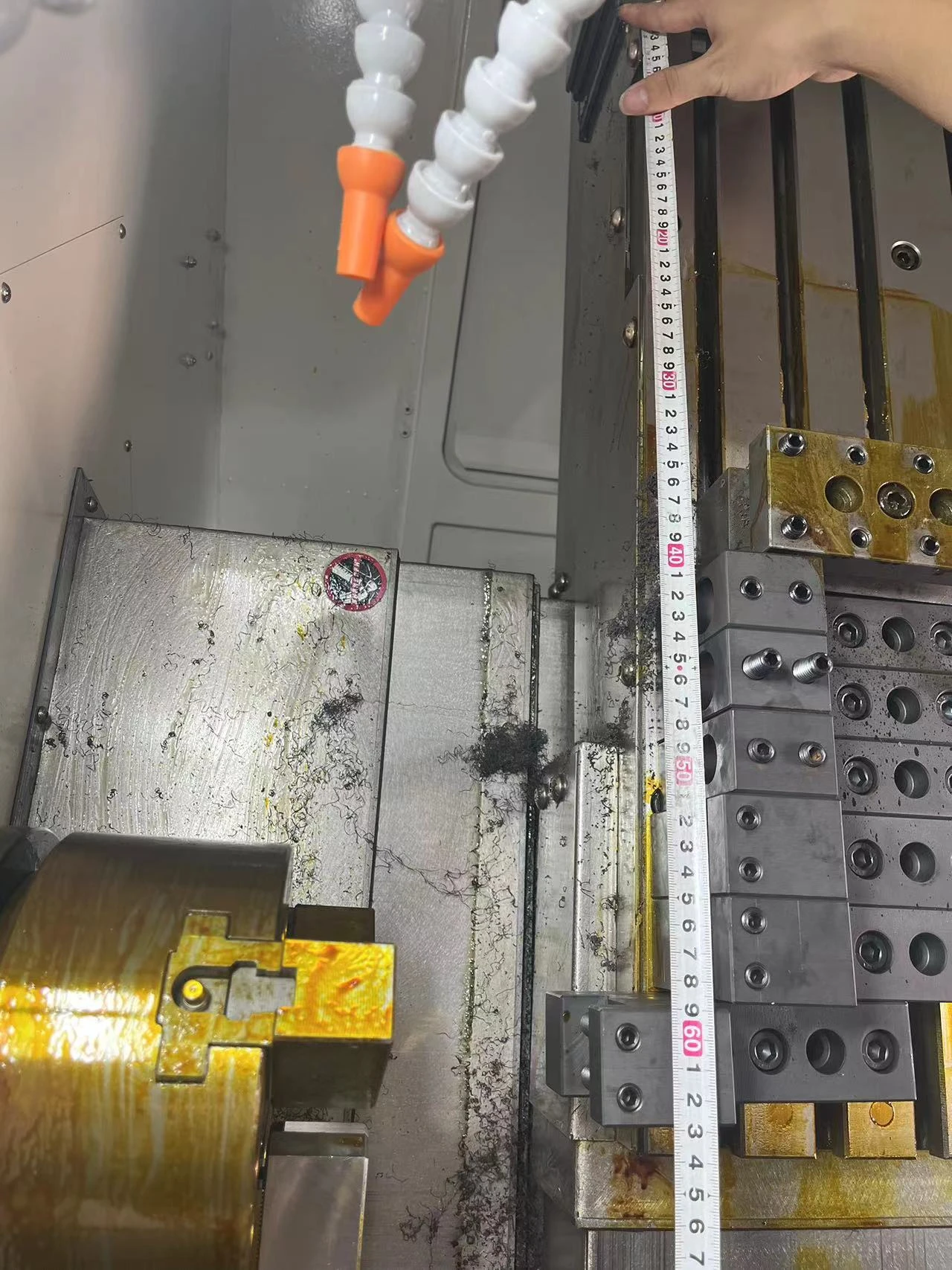

• Инструментальная система (Gantry type) позволяет мгновенно переключаться между позициями (максимально 7 позиций) для снижения вспомогательного времени и повышения производительности. Идеально для крупносерийных и массовых производств. Разнообразные комбинации расположения инструментов для повышения эффективности производства.

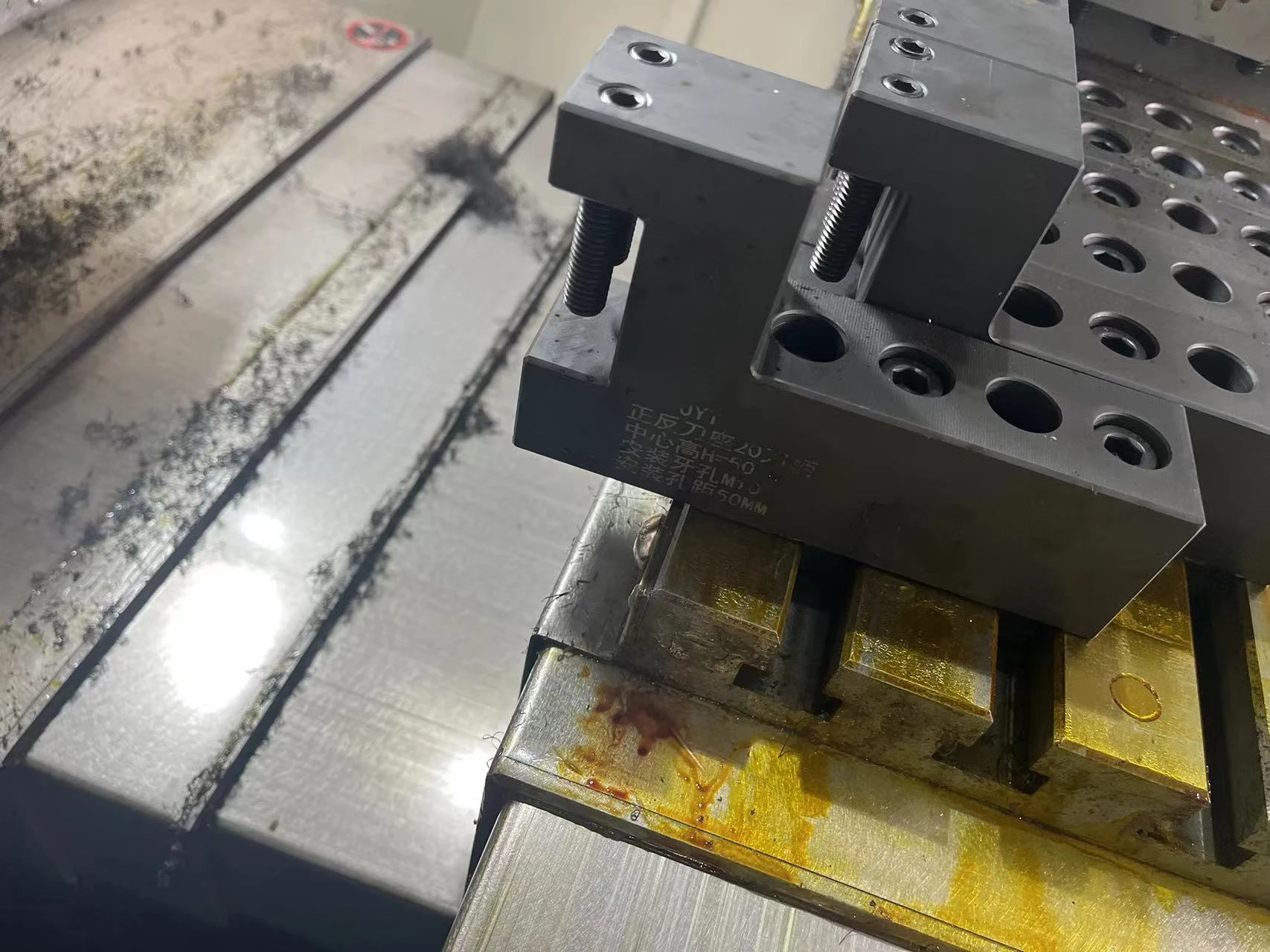

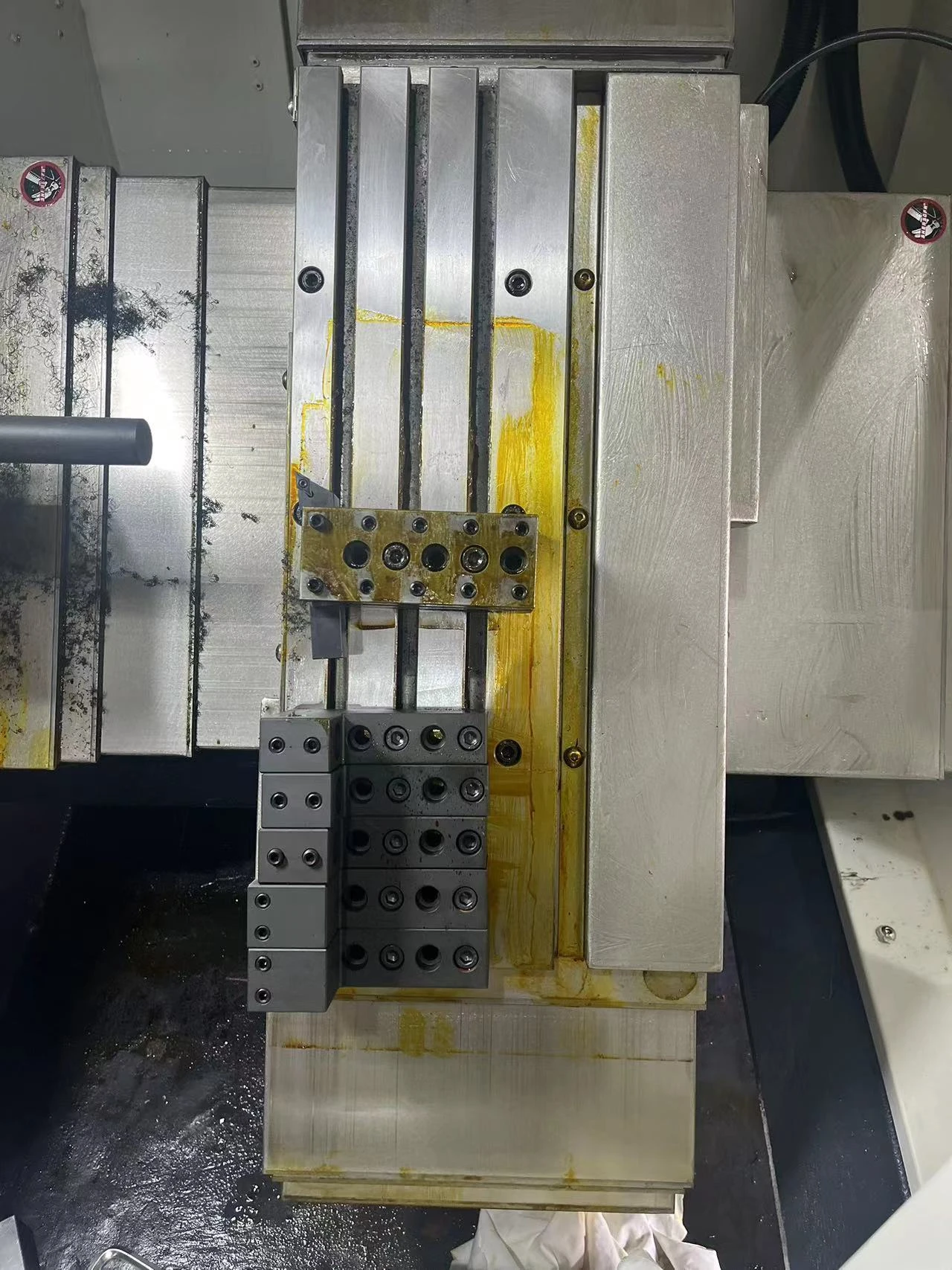

• Для крепления и позиционирования инструментальных блоков используется инструментальная плита с Т-пазами, что обеспечивает высокую гибкость наладки оборудования под разные задачи и максимально сокращает машинное время на смену инструмента.

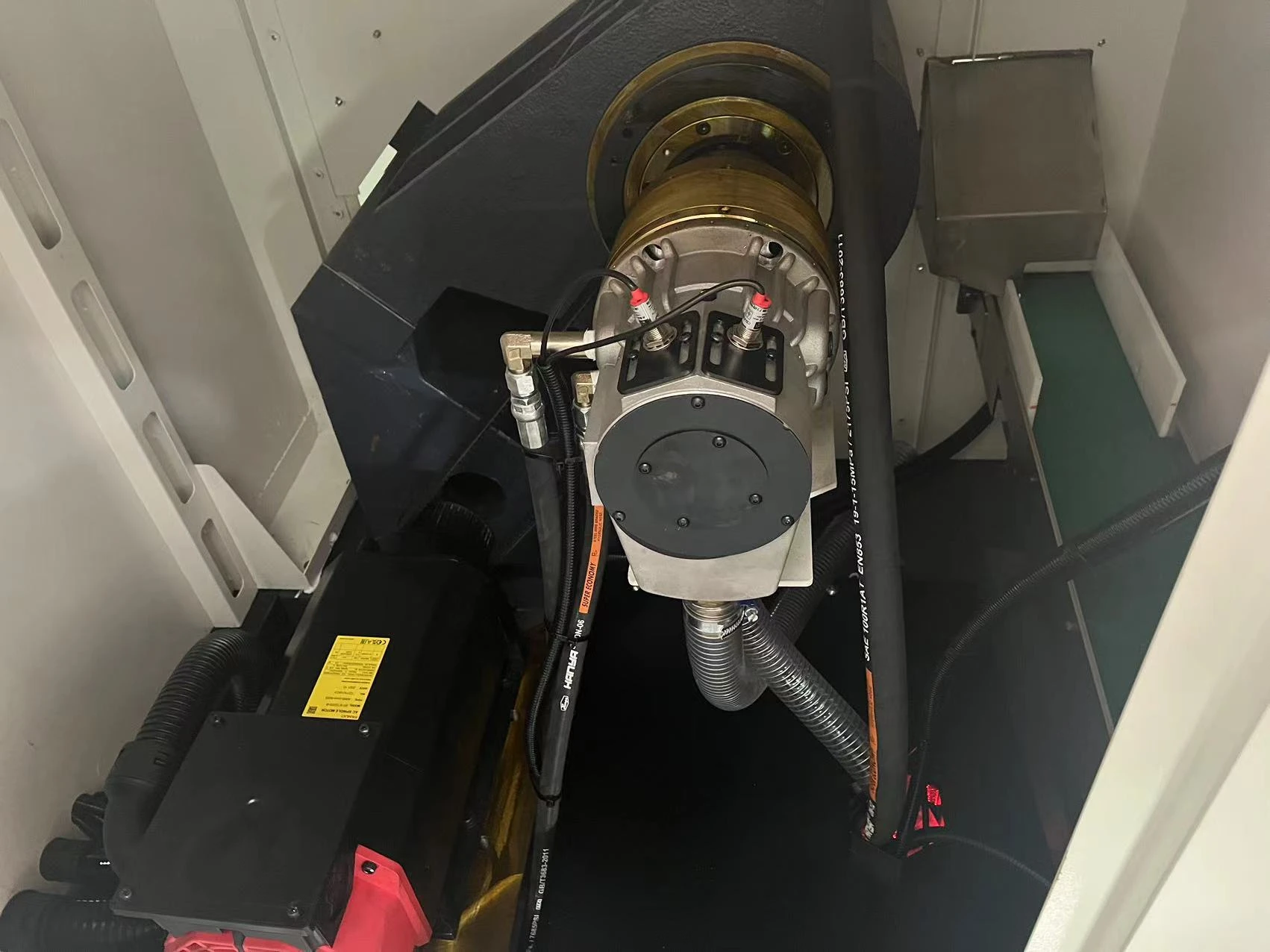

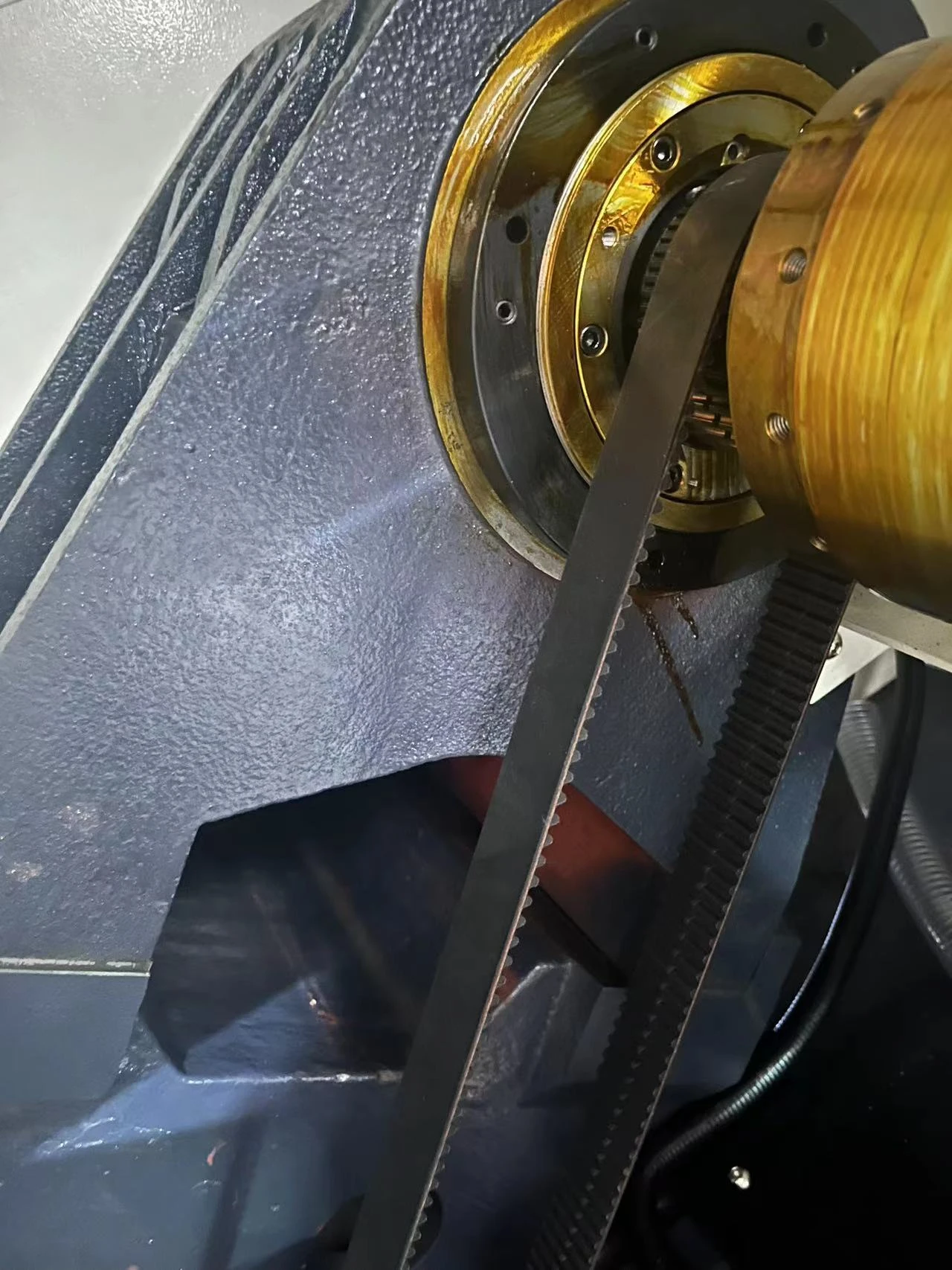

• На шпинделе с ременной передачей установлен 3-кулачковый гидравлический самоцентрирующийся патрон 6ʺ, максимальная частота вращения – 6000 мин-1. Диаметр проходного отверстия в шпинделе рассчитан на пруток диаметром до 45 мм
• Мощность главного двигателя – 5.5 / 7.5 кВт. Такие параметры позволяют обрабатывать различные материалы от простых сталей до закаленных, нержавеющих и даже “жаропрочных”.

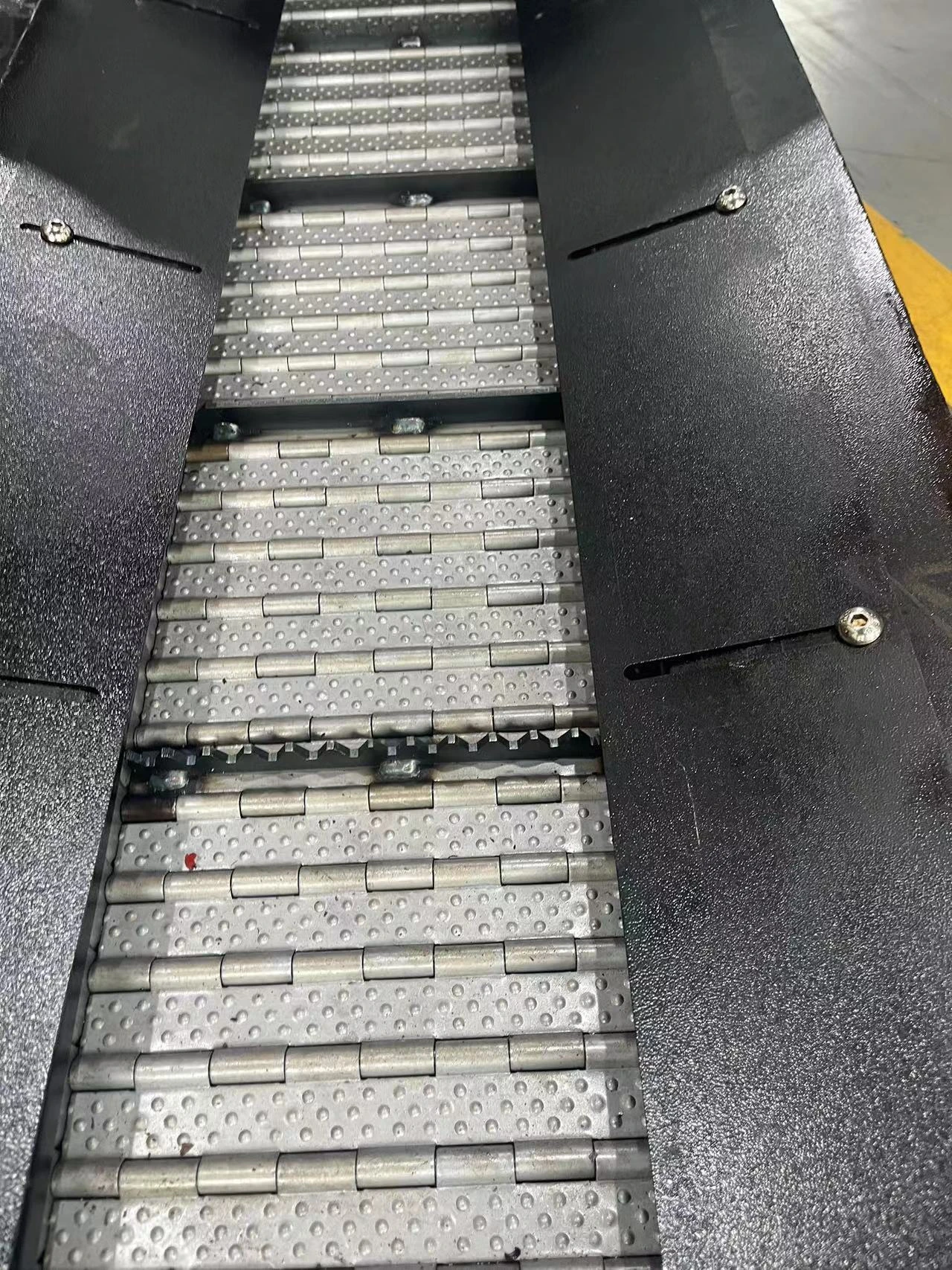

• Конвейер для удаления стружки цепного типа эффективно удаляет стружку из рабочей зоны.

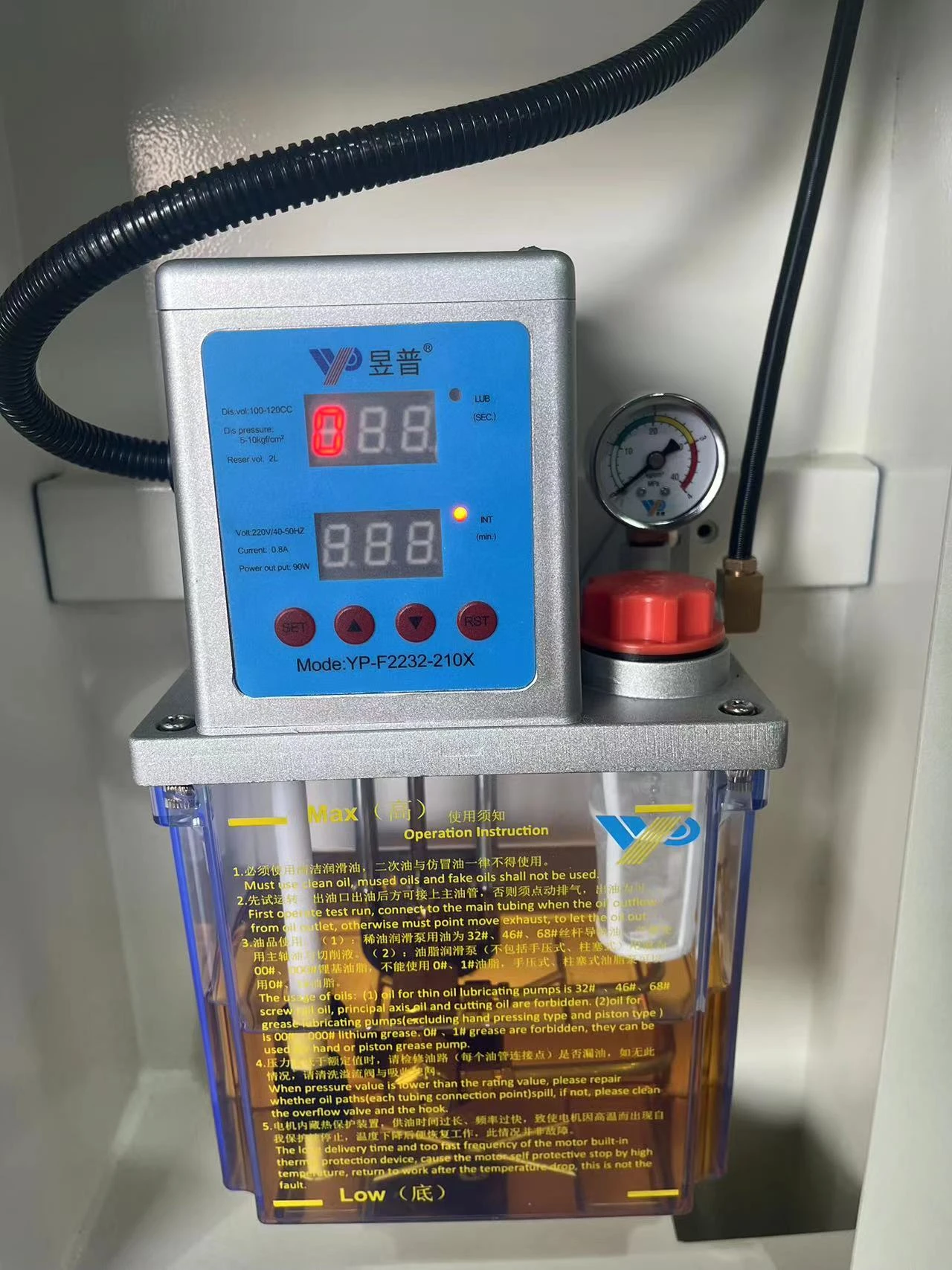

• Автоматическая централизованная система смазки направляющих и ШВП обеспечивает регулярную смазку узлов.
• Система ЧПУ SYNTEC 22TB с жидкокристаллическим дисплеем диагональю 10,4ʺ с возможностью программирования в стандартных G- и M-кодах, симуляции обработки и отображения полной информации о процессе обработки детали позволит справится как опытным операторам так и новичкам.
• Оптимальная масса станка в 2500 кг позволяет производить установку на вторые этажи производственных корпусов.

Стандартная комплектация:

• Система ЧПУ SYNTEC 22TА + TFT LCD монитор 10.4”
• Функция ЧПУ: М30 автоматическое отключение
• Ременный привод шпинделя
• Главный серводвигатель мощностью (пост./ 30 мин.) 5,5 / 7,5 кВт (SYNTEC)

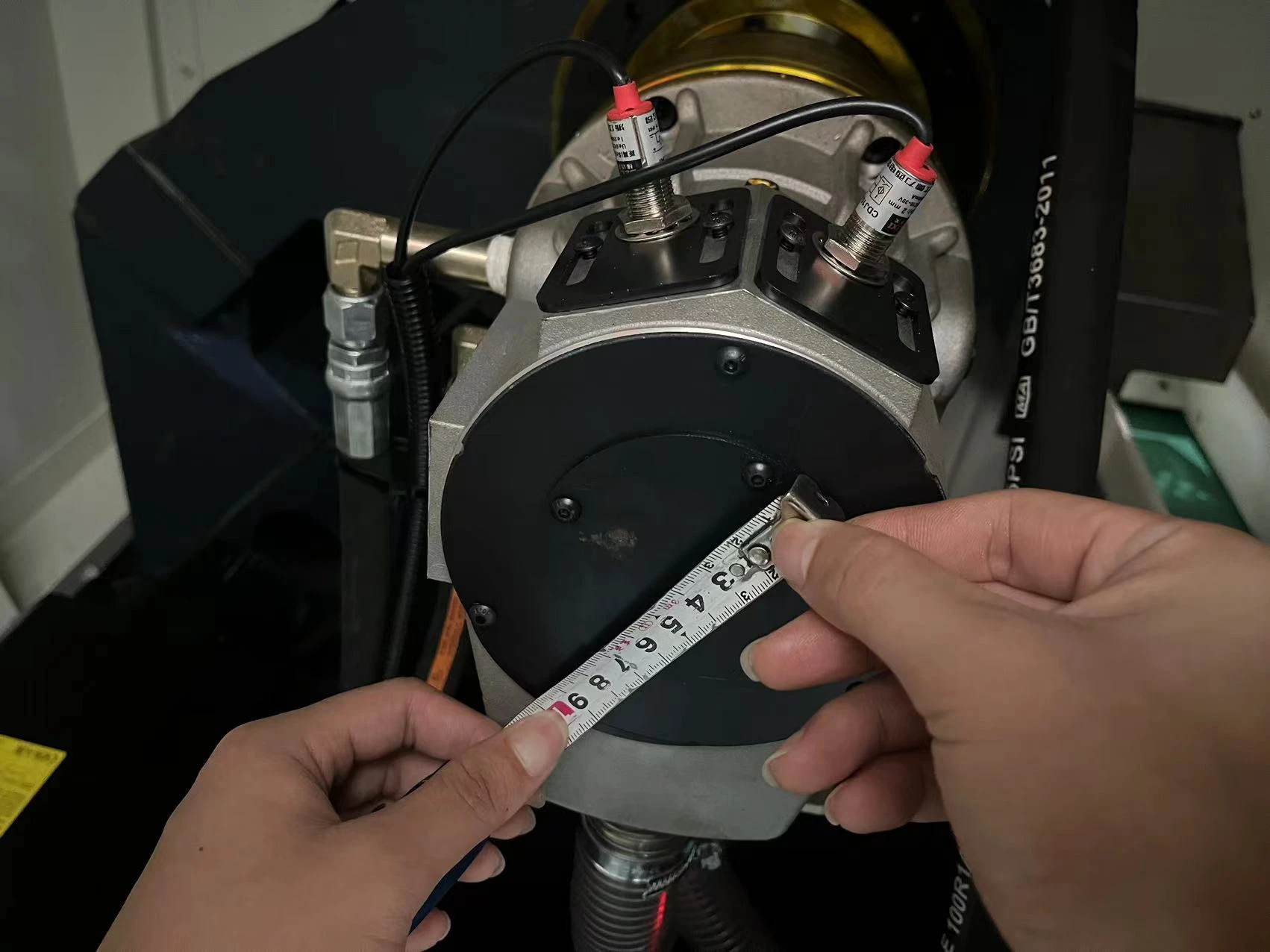

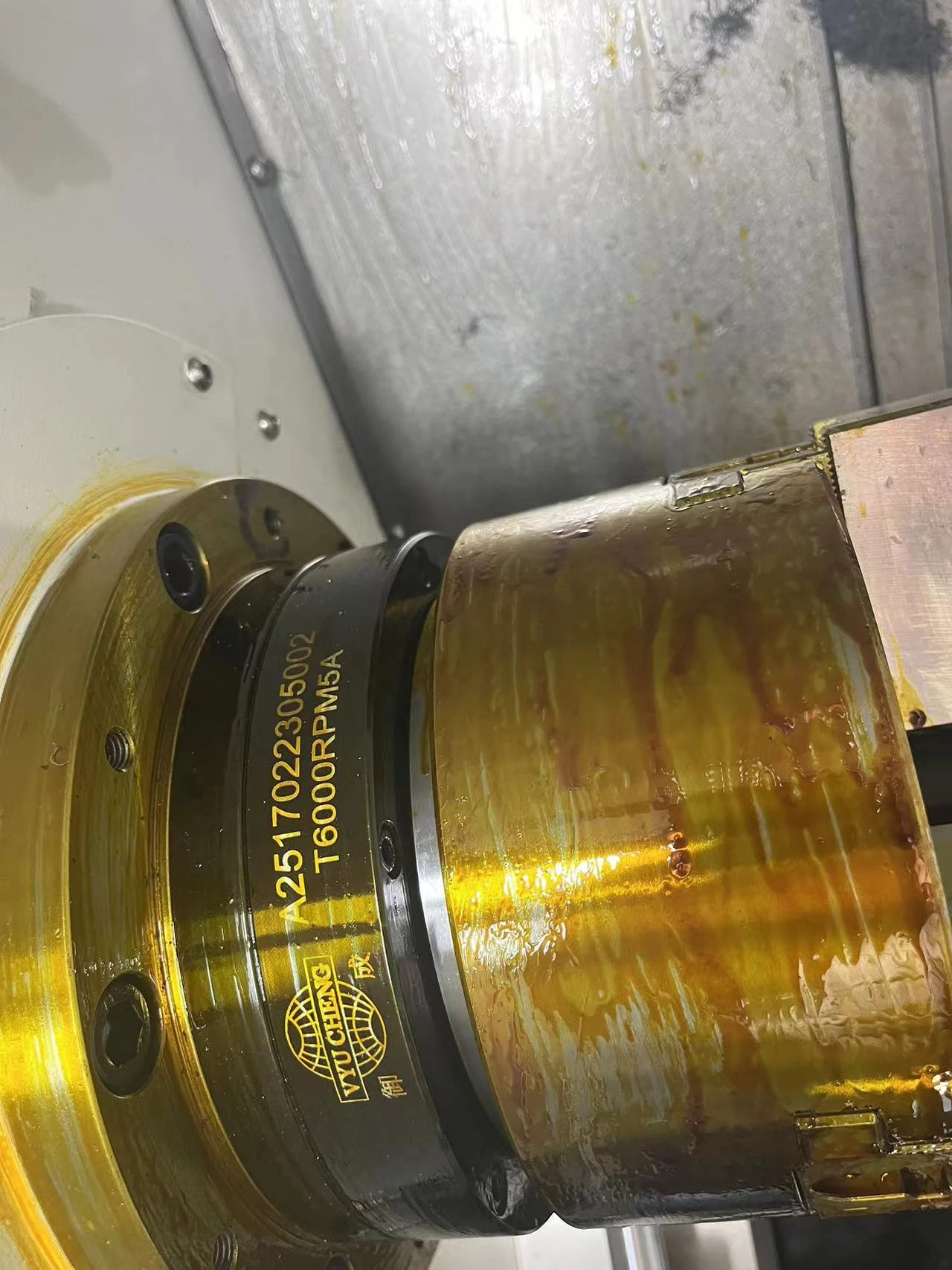

• 3-кулачковый гидравлический полый патрон шпинделя ø152 мм (6”), включая полый гидроцилиндр с датчиками положения

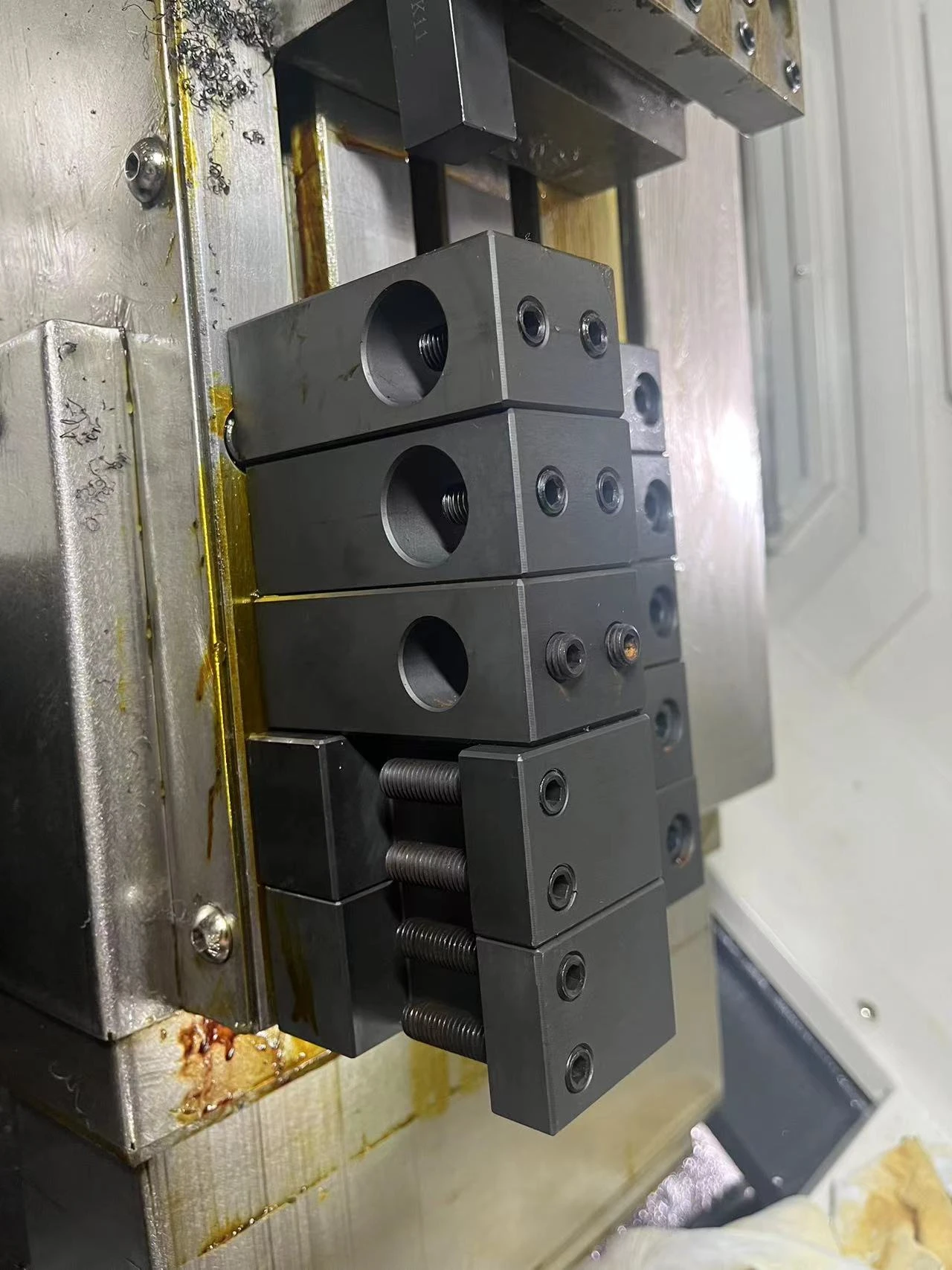

• Инструментальная плита на 7 позиций, макс. сечение резца 20×20 мм, стартовый набор инструментальной оснастки
• Расточной инструментальный блок ø20 мм – 1 шт.
• Расточной инструментальный блок ø25 мм – 2 шт.
• Блок для наружной обработки 20х20 мм – 3 шт
• Сдвоенный инструментальный блок 20х20 мм – 1 шт.
• Система подачи СОЖ с баком СОЖ
• Система смазки автоматическая централизованная
• Гидравлическая станция

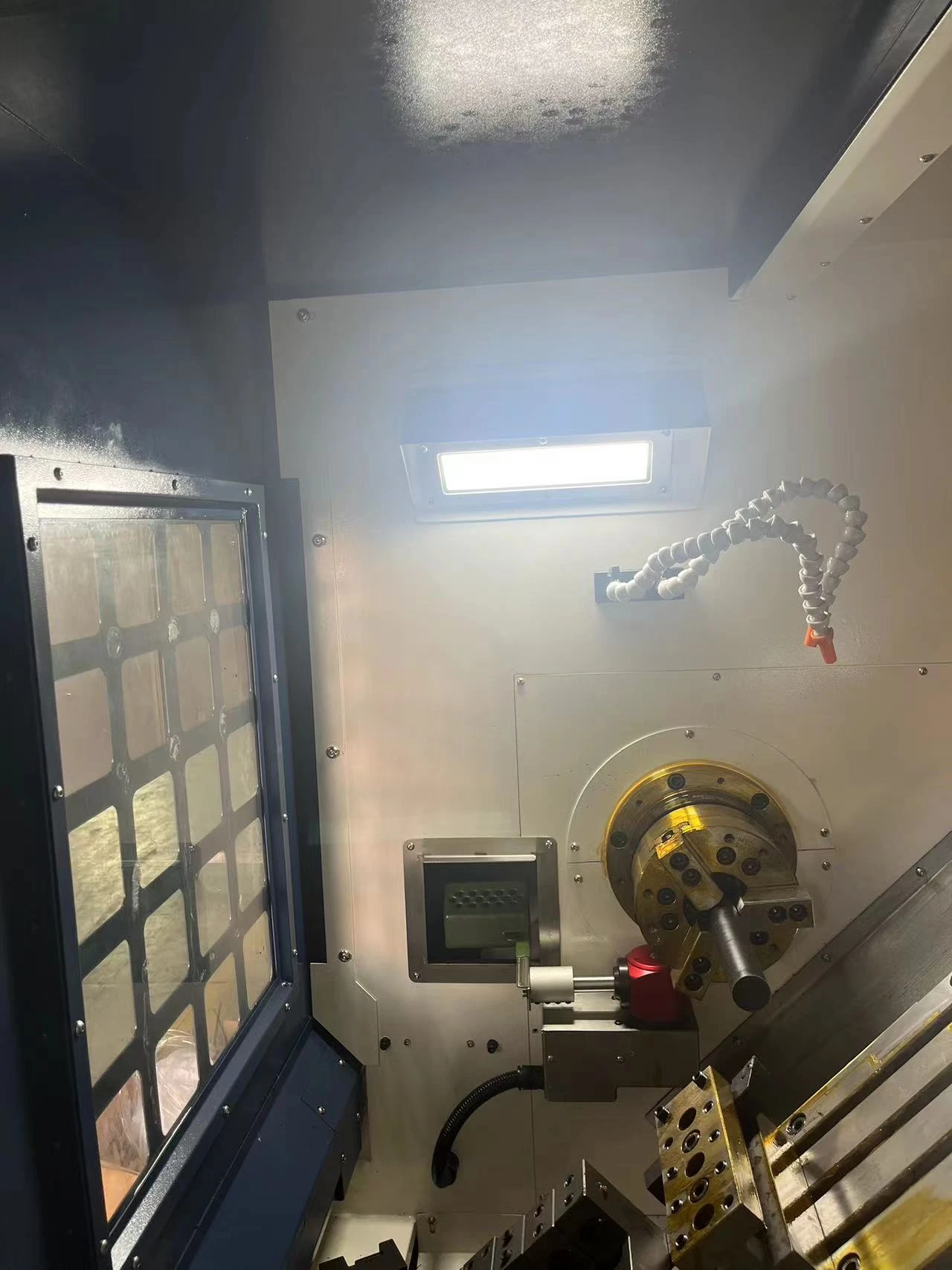

• Освещение рабочей зоны
• Индикация состояния станка

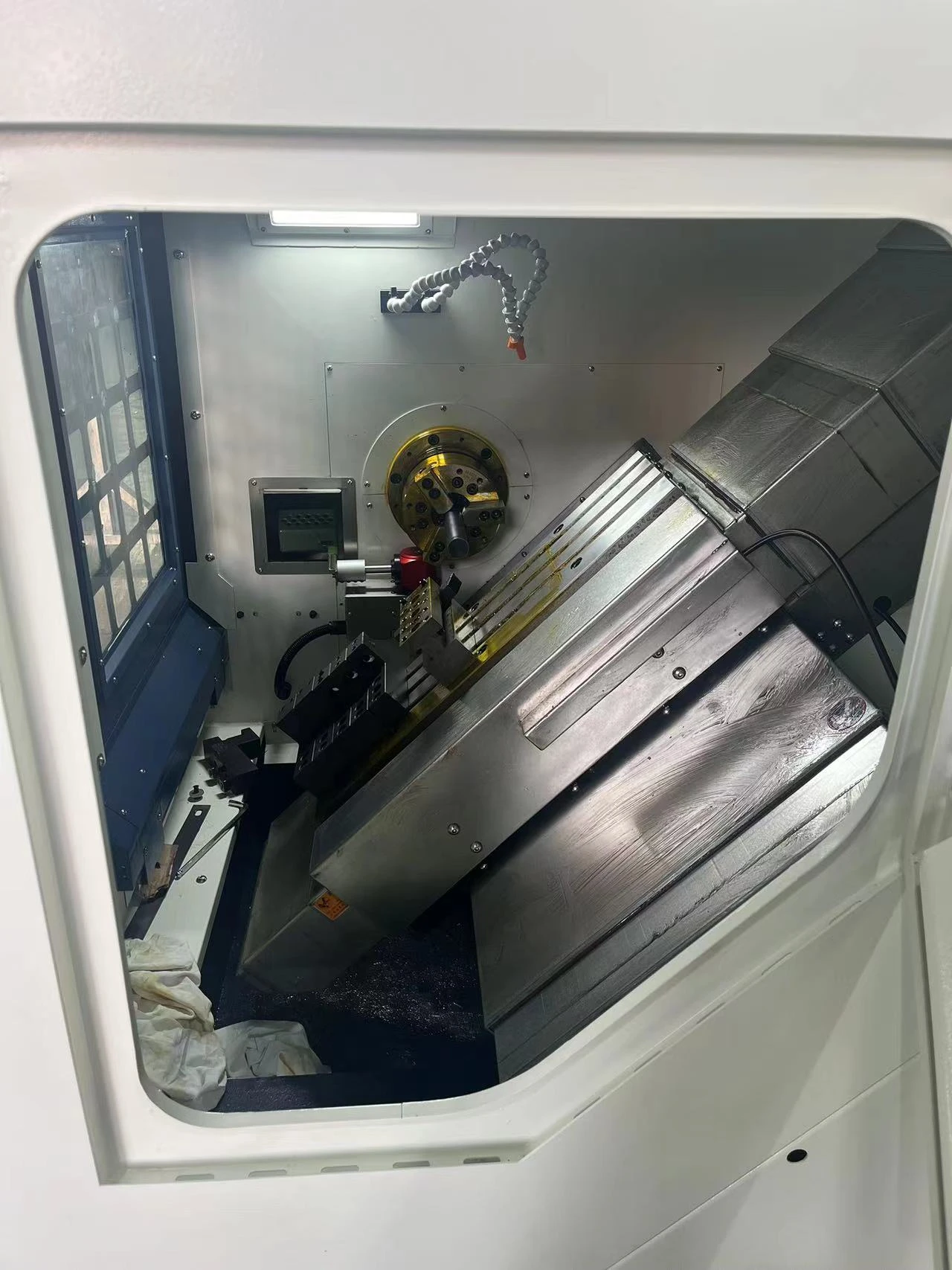

• Кожух станка полностью закрытый

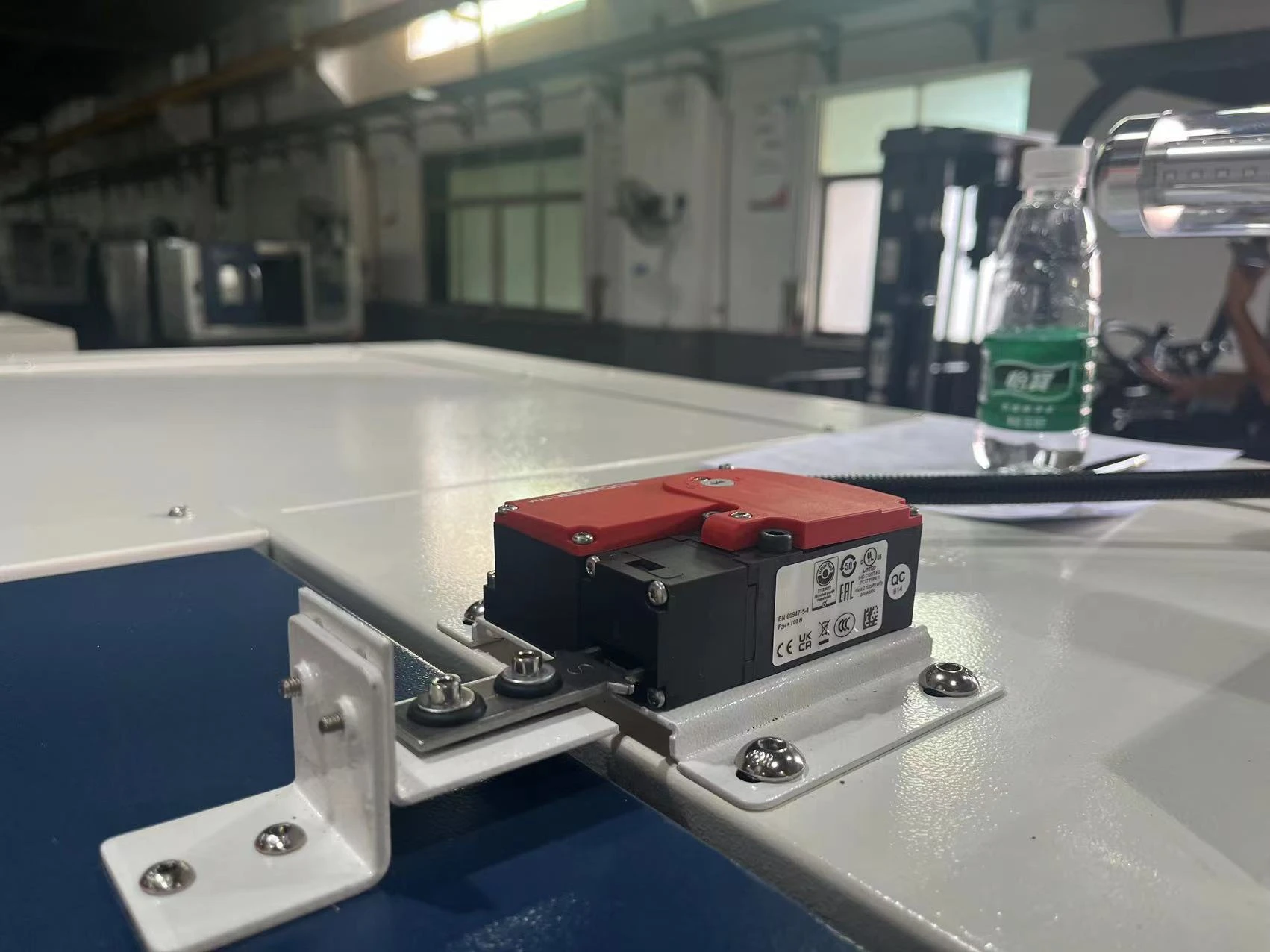

• Блокировка дверей
• Теплообменник электрошкафа
• Трансформатор
• Конвейер для удаления стружки цепного типа
• Пистолет для подачи СОЖПодготовка подключения барфидера
• Комплект выравнивающих опор
• Комплект инструмента для наладки и обслуживания станка
• Комплект технической документации

Дополнительная комплектация:

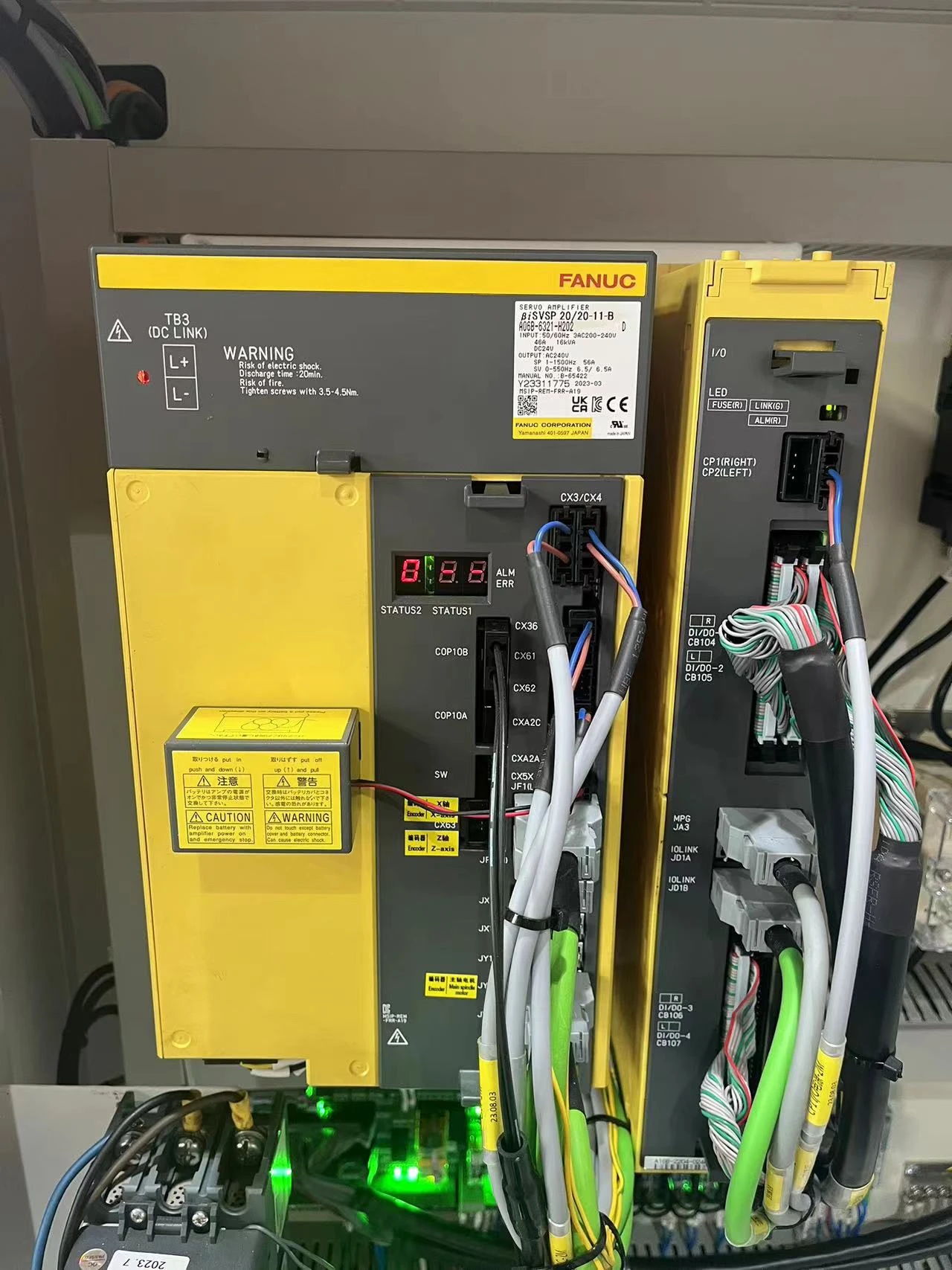

• Система ЧПУ Fanuc 0i-MF Plus + LCD монитор 10.4”
• Барфидер 1,5 м (Shenzhen Ruikesi Machinery Co., Ltd.)
• Трансформатор
• Кондиционер электрошкафа

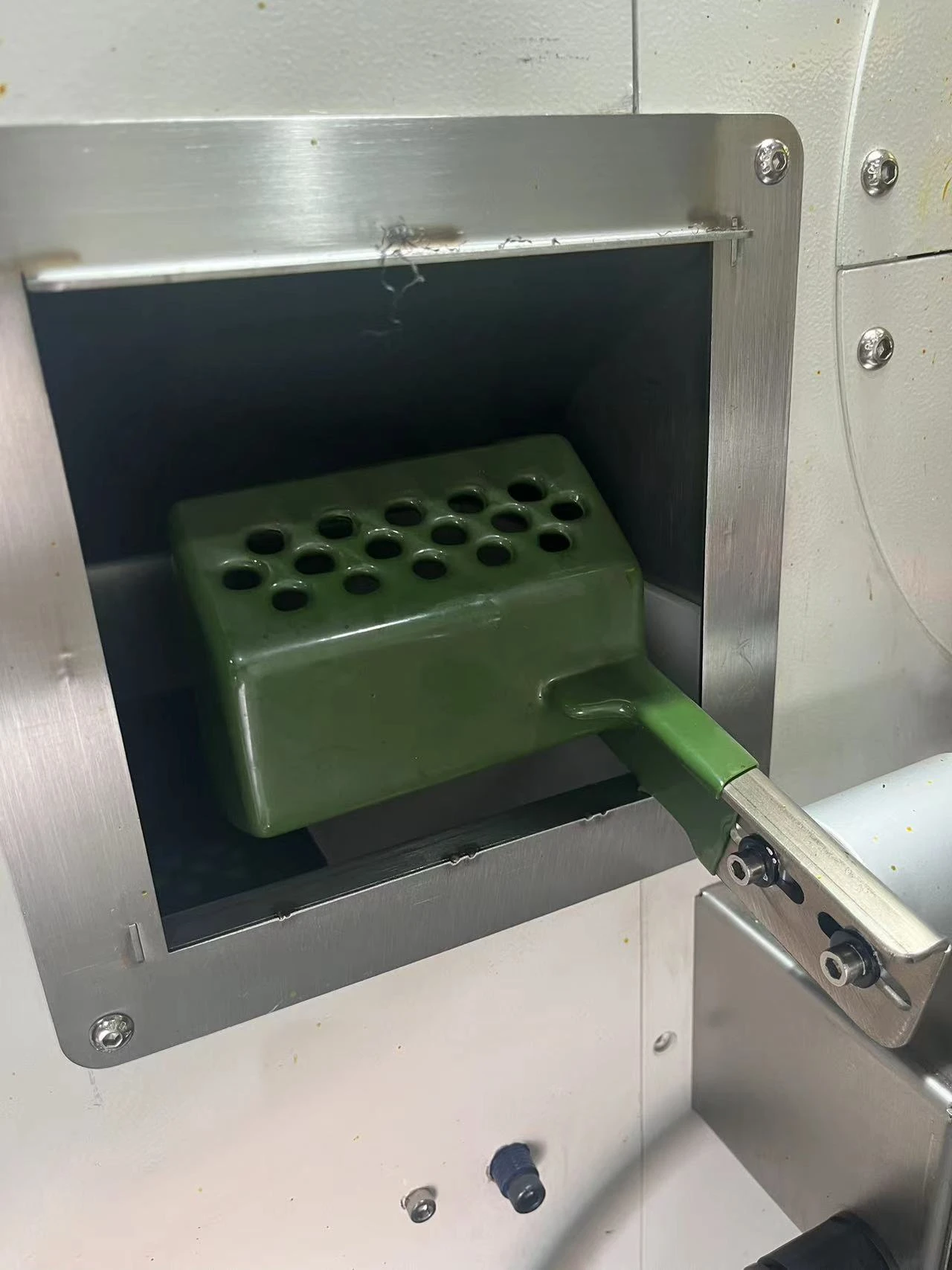

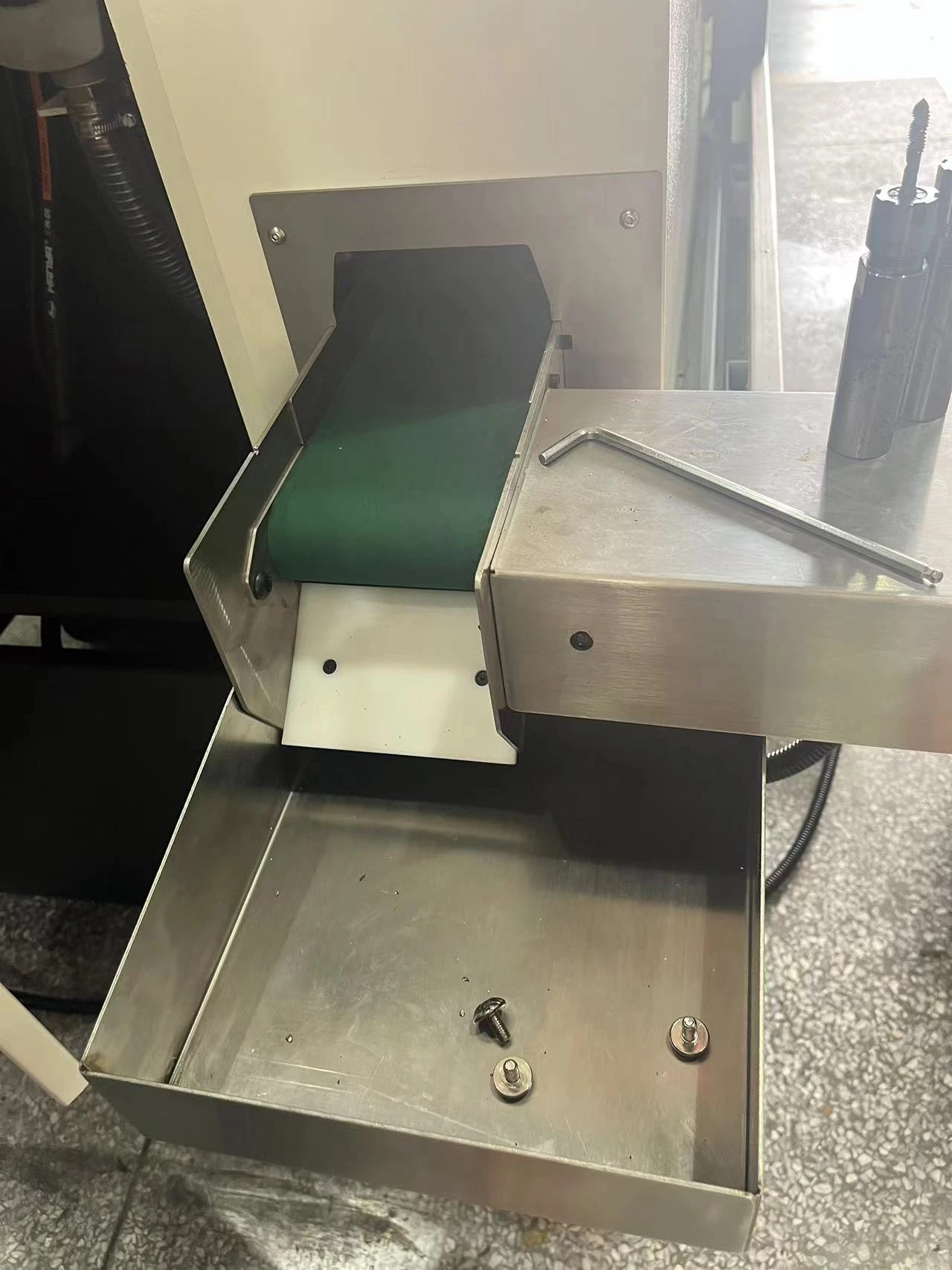

• Улавливатель готовых деталей с конвейером готовых деталей

Технические характеристики
