Токарный станок с ЧПУ MH320C, ETASIS, Турция

Преимущества и выгоды:

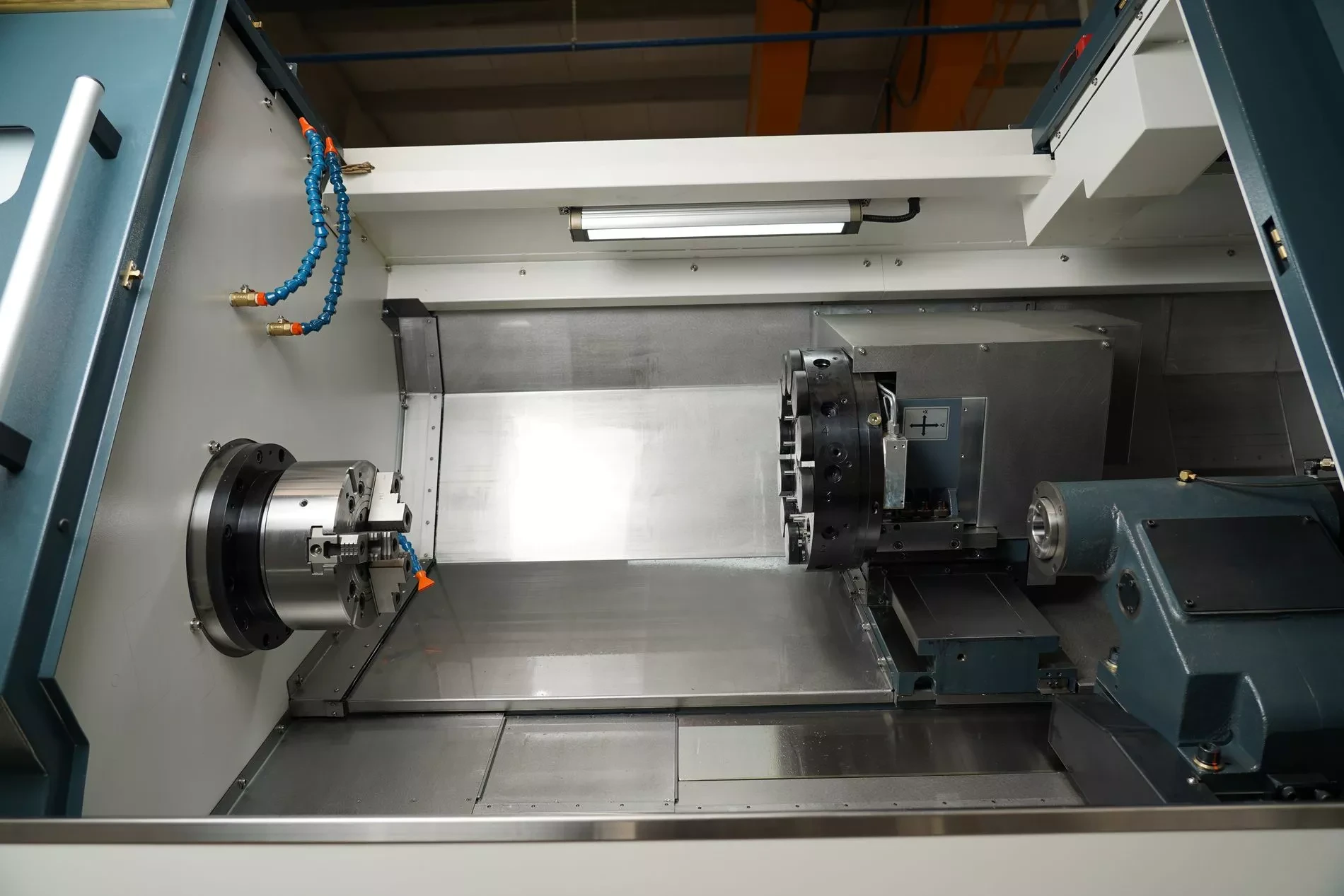

• Ход по осям X — 230мм и по оси Z — 750 мм формируют рабочую зону для обработки заготовки типа фланец диаметром до 600 мм, детали типа вал до 370 мм. Длина обработки при этом достигает 750 мм.

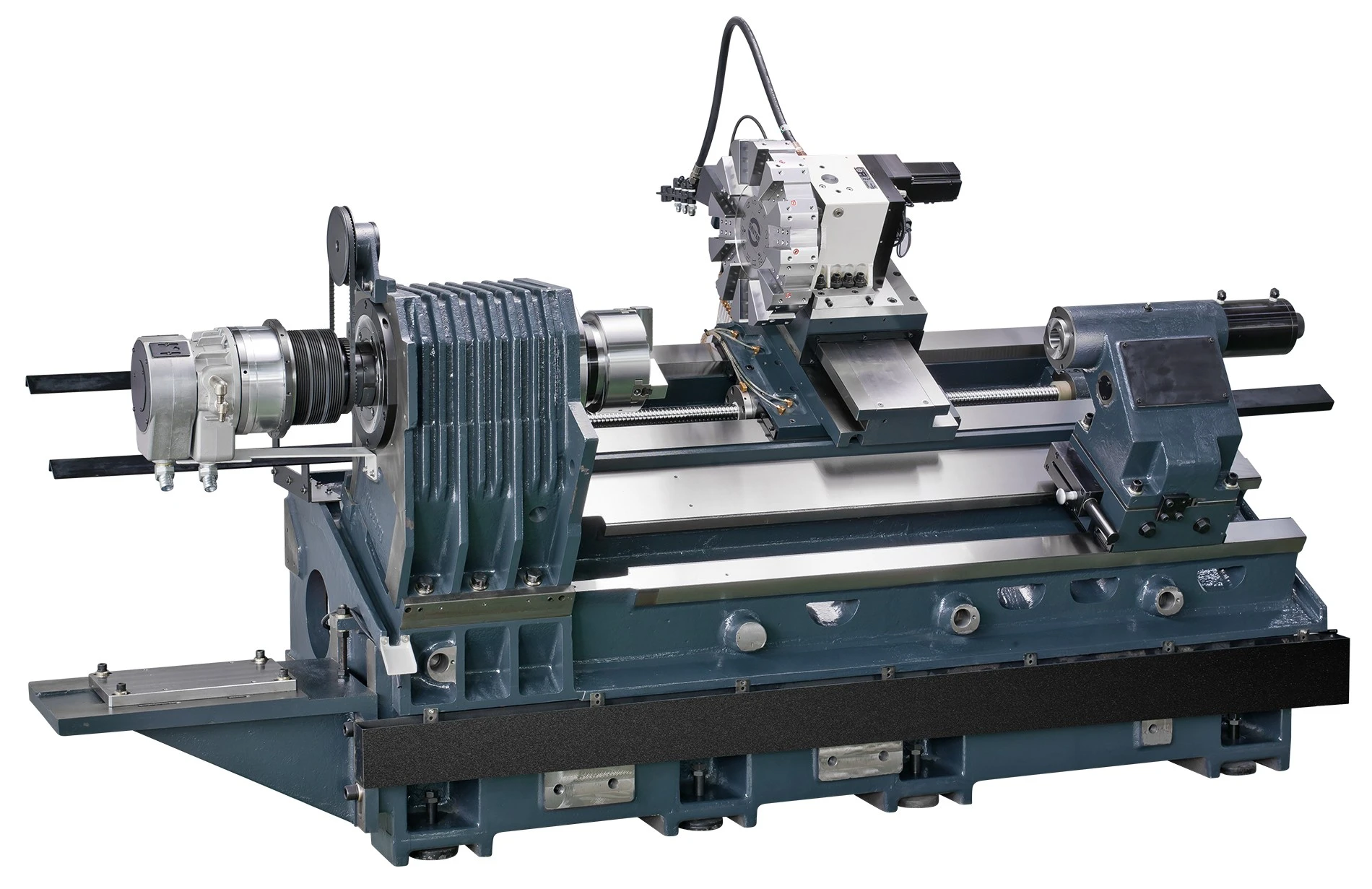

• Большой вес станка – 4900 кг – и монолитная станина с дополнительными ребрами жесткости и сбалансированным центром тяжести обеспечивают станку высокую жесткость и стабильность процессов формообразования. Расположение направляющих под углом 30° позволяет эффективно удалять стружку, исключая ее скопление в рабочей зоне. Наклонная станина также удобна для наладки и отработки управляющих программ для оператора.
• Корпус передней бабки с дополнительными ребрами, которые повышают ее жесткость и используются для отвода тепла, а также минимизируют термические деформации.
• Центр оснащен гидравлическим 3-кулачковым патроном 8’’ c возможностью обработки прутковой заготовки до 65 мм. Максимальная частота вращения патрона 4500 об/мин. Давление кулачков возможно регулировать для обработки тонкостенной заготовки или изделий из цветных сплавов без повреждения поверхности в местах зажима.

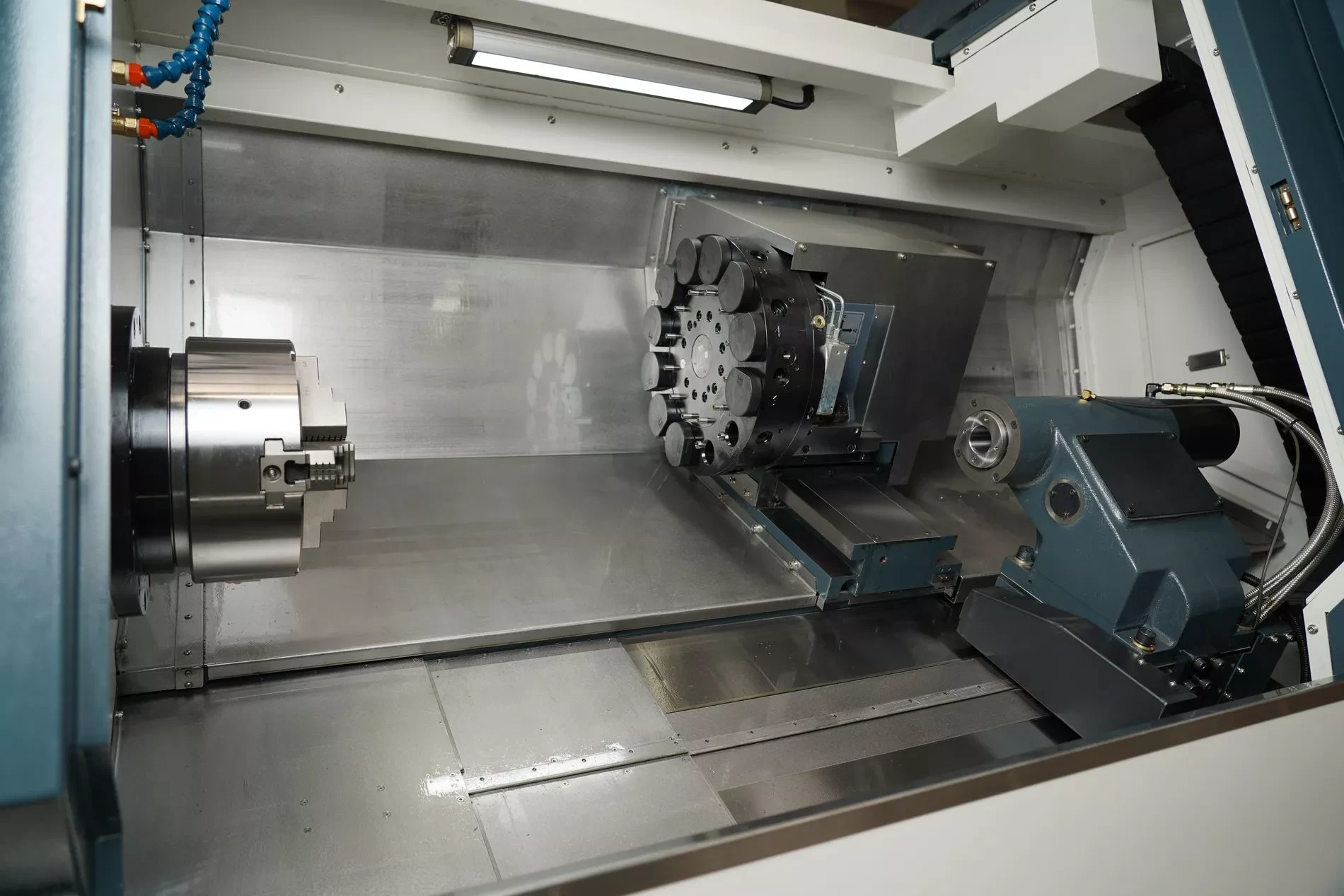

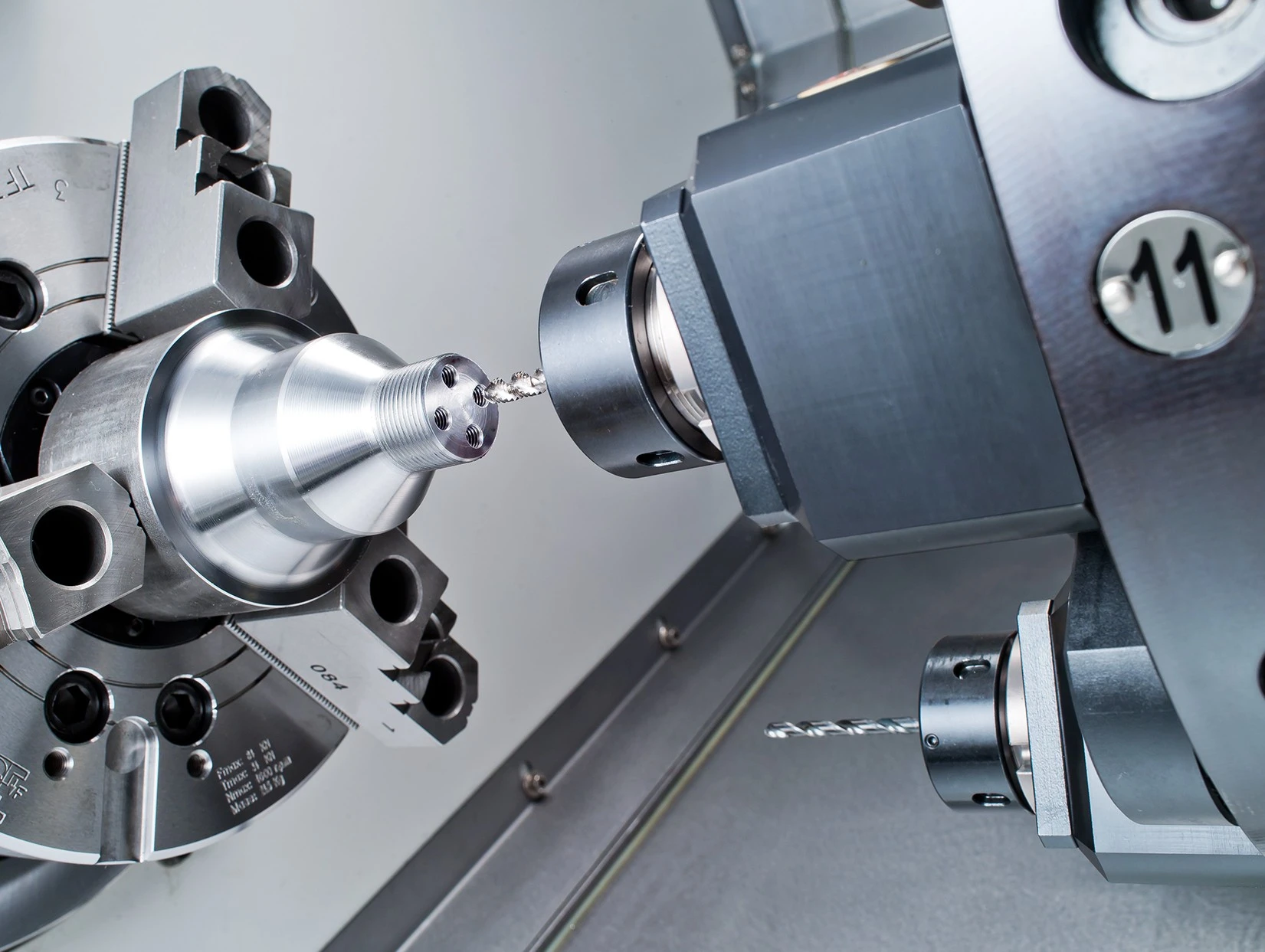

• Приводная револьверная головка стандарта крепления — BMT55 ф. Sauter отличается высокой жесткостью и стабильностью обработки. Это достигается путем крепления инструментального блока 4 болтами и позиционирования по шпоночным пазам, которые расположены на фланце инструментального блока. Максимальная частота вращения 4000 об/мин и крутящий момент 36 нМ. (Инструментальные блоки докупаются отдельно)
• Для перемещения суппорта используются направляющие скольжения прямоугольного профиля. Это обеспечивает суппорту высокую жесткость, повышает производительность станка и препятствует возникновению вибраций.

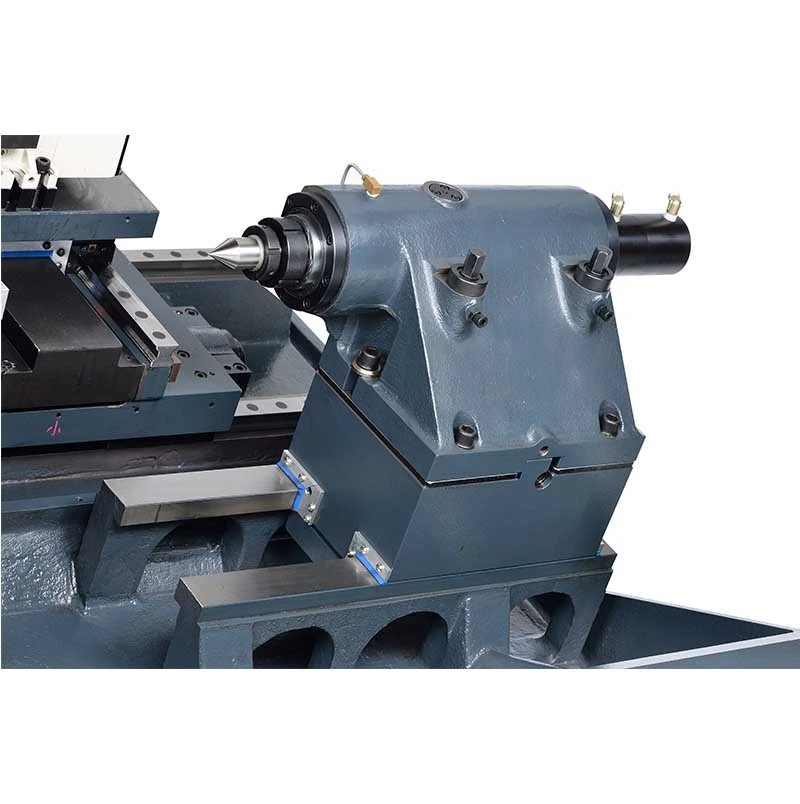

• Для перемещения задней бабки используются прямоугольные направляющие с увеличенной площадью контакта. Они позволяют выполнять точную регулировку положения задней бабки и обеспечивают жесткость при обработке длинномерных изделий. Управление задней бабкой выполняют с помощью педали (выдвижение пиноли). Пиноль диаметром 90 мм и номером конуса Морзе «5» обеспечивает повышенную жесткость при обработке валов. Перемещение вращающейся пиноли гидравлическое.
• Для вращения шпинделя используется высокомоментный (140Нм) серводвигатель мощностью 15/18.5  кВт. Он минимизирует вибрации и обеспечивает высокие показатели крутящего момента. Для надежности и плавности хода передачу движения выполняют через ременной привод.
• Для перемещения рабочих органов используется шариковинтовая передача с преднатягом высокой жесткости, точности и плавности хода, исключающая осевые и радиальные люфты, обеспечивающая стабильно высокое качество обработки. Диаметр ШВП по оси X: Ø32 мм с шагом 12 мм, по оси Z: Ø40 мм с шагом 12 мм.
• Для управления станком применяют систему ЧПУ Fanuc 0i-ТF Plus с оптоволоконной передачей данных. Она уменьшает время обратной связи и повышает точность работы станка.
