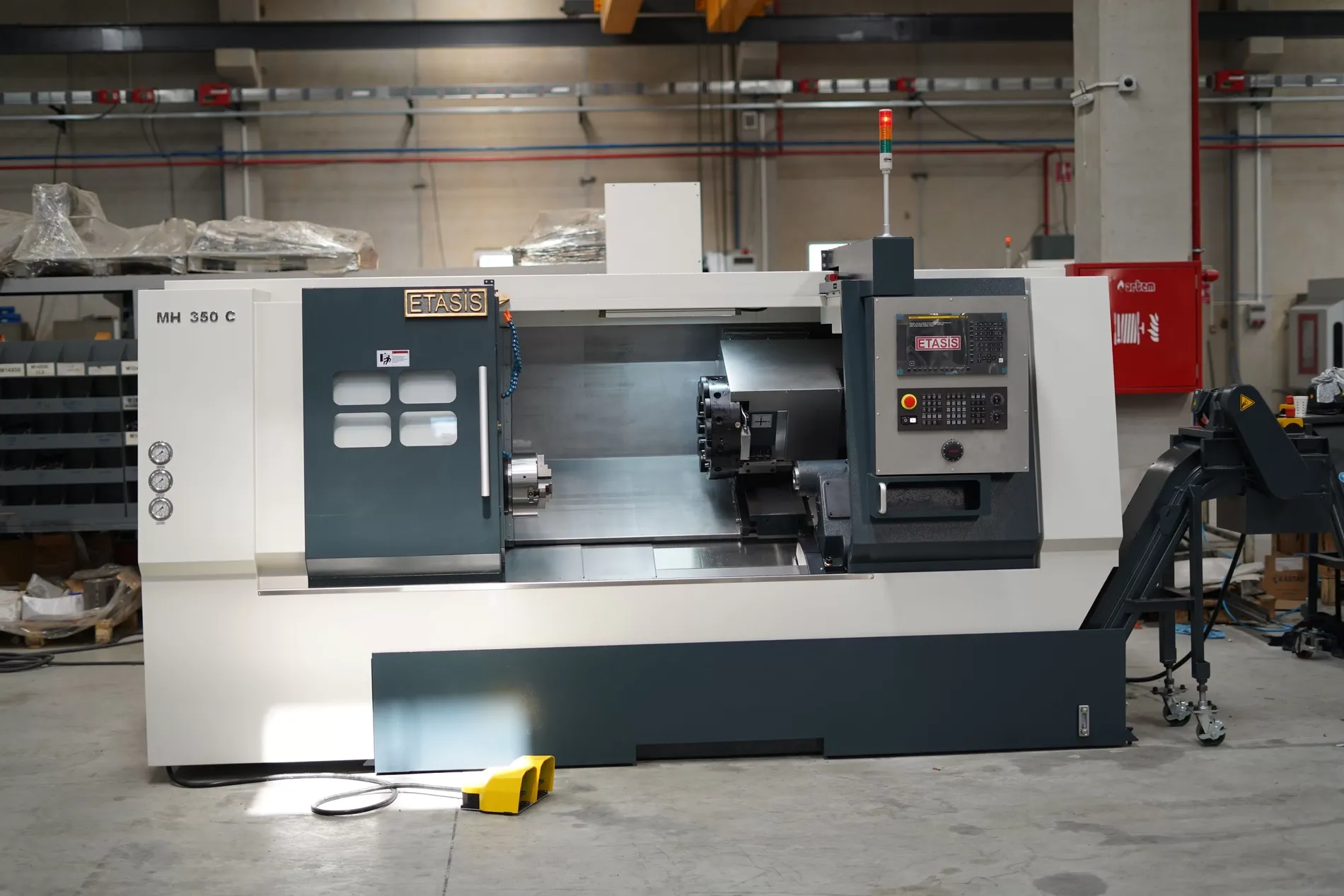

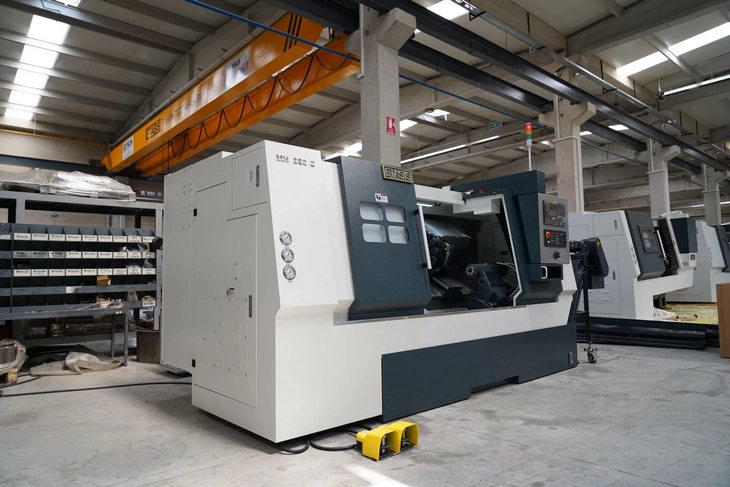

Токарный станок с ЧПУ MH350, ETASIS, Турция

Преимущества и выгоды:

• Ход по осям X — 230мм и по оси Z — 1050 мм формируют рабочую зону для обработки заготовки типа фланец диаметром до 600 мм, детали типа вал до 400 мм. Длина обработки при этом достигает 1000 мм.

• Большой вес станка – 5500 кг – и монолитная станина с дополнительными ребрами жесткости и сбалансированным центром тяжести обеспечивают станку высокую жесткость и стабильность процессов формообразования. Расположение направляющих под углом 30° позволяет эффективно удалять стружку, исключая ее скопление в рабочей зоне. Наклонная станина также удобна для наладки и отработки управляющих программ для оператора.

• Корпус передней бабки с дополнительными ребрами, которые повышают ее жесткость и используются для отвода тепла, а также минимизируют термические деформации.

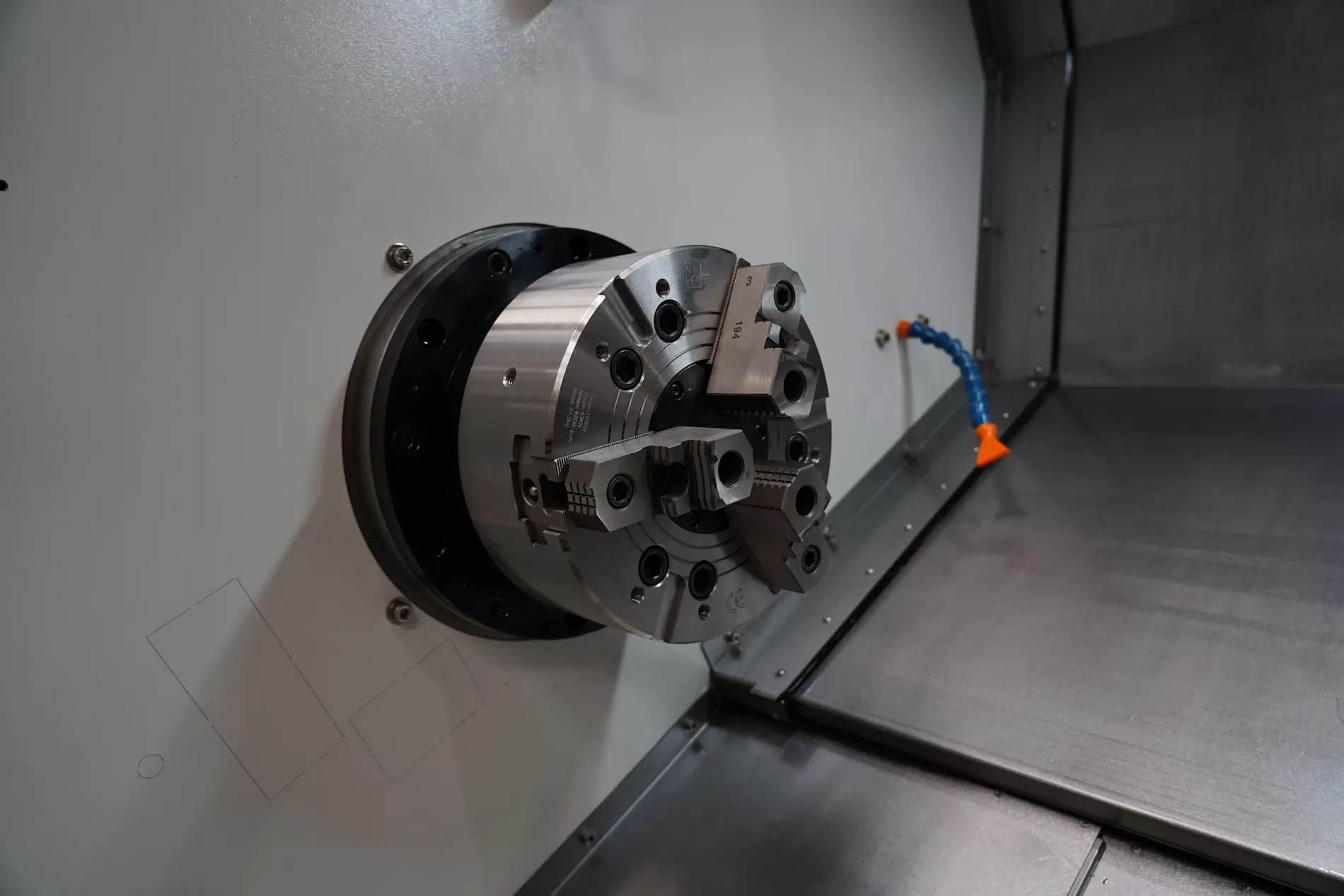

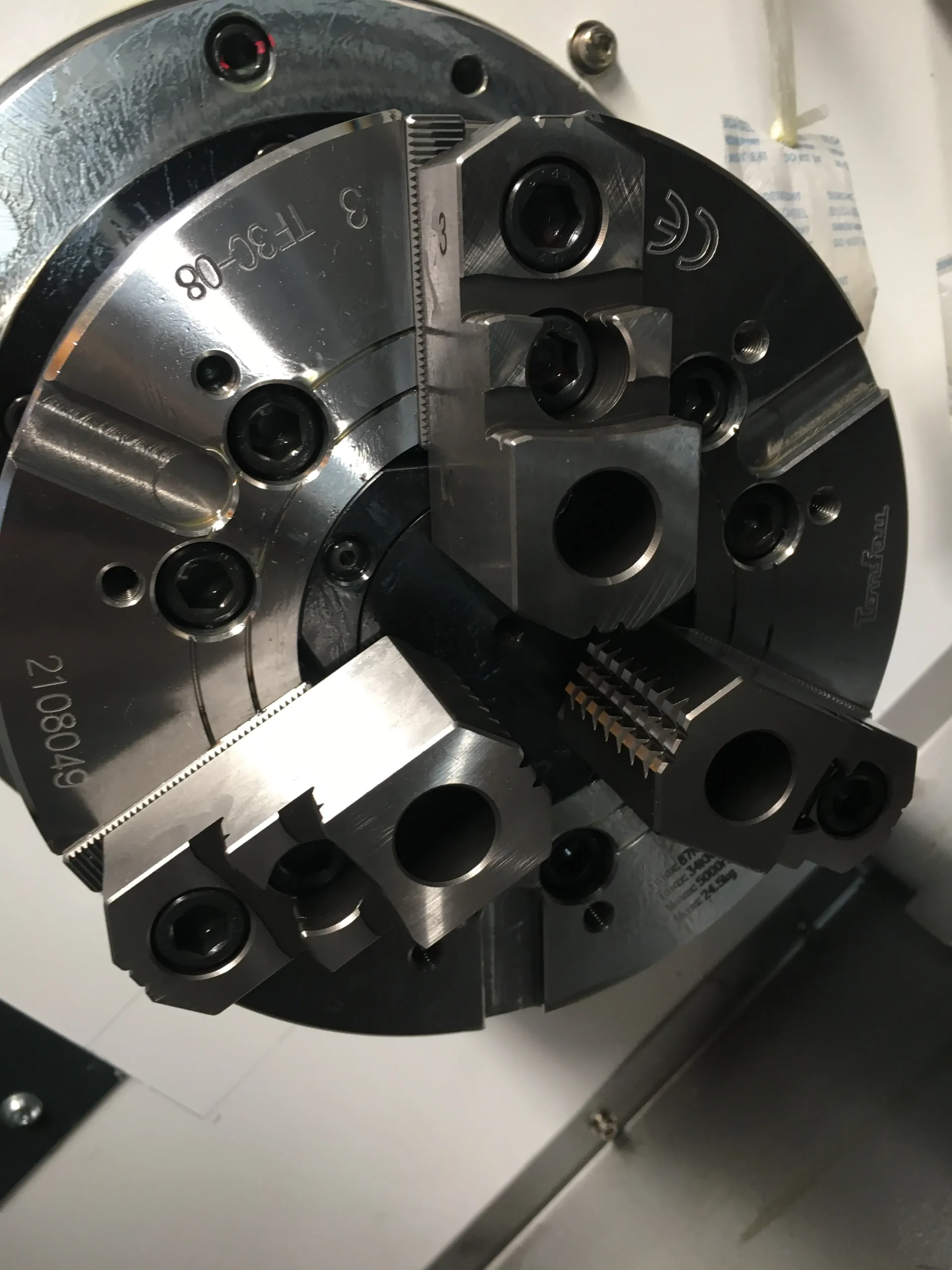

• Центр оснащен гидравлическим 3-кулачковым патроном 10’’ c возможностью обработки прутковой заготовки до 78 мм. Максимальная частота вращения патрона 3500 об/мин. Давление кулачков возможно регулировать для обработки тонкостенной заготовки или изделий из цветных сплавов без повреждения поверхности в местах зажима.

• Статическая револьверная головка на 12 позиций в стандарте отличается увеличенным размером и большей площадью опорной поверхности, что повышает ее жесткость и обеспечивает стабильность обработки на высоких режимах резания. Стандартные блоки позволяют закреплять резцы сечением 25х25 мм и осевой инструмент диаметром 40 мм.

• Для перемещения суппорта используются направляющие скольжения прямоугольного профиля. Это обеспечивает суппорту высокую жесткость, повышает производительность станка и препятствует возникновению вибраций.

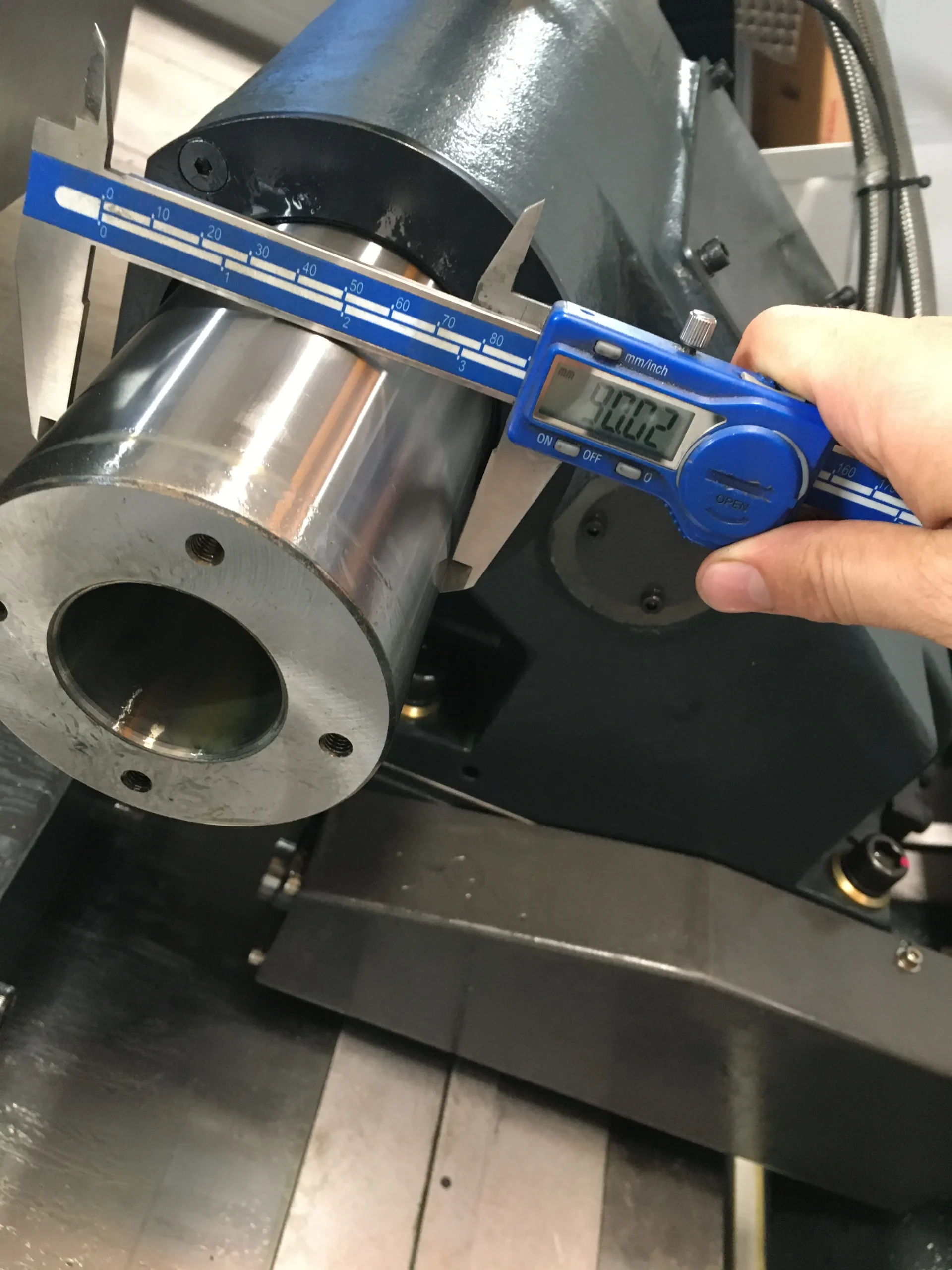

• Для перемещения задней бабки используются прямоугольные направляющие с увеличенной площадью контакта. Они позволяют выполнять точную регулировку положения задней бабки и обеспечивают жесткость при обработке длинномерных изделий. Управление задней бабкой выполняют с помощью педали (выдвижение пиноли). Пиноль диаметром 90 мм и номером конуса Морзе «5» обеспечивает повышенную жесткость при обработке валов. Перемещение вращающейся пиноли гидравлическое.

• Для вращения шпинделя используется серводвигатель FANUC мощностью 15/18.5 кВт. Максимальный крутящий момент — 140Нм. Серводвигатель минимизирует вибрации и обеспечивает высокие показатели крутящего момента. Для надежности и плавности хода передачу движения выполняют через ременной привод.

• Для перемещения рабочих органов используется шариковинтовая передача с преднатягом высокой жесткости, точности и плавности хода, исключающая осевые и радиальные люфты, обеспечивающая стабильно высокое качество обработки. Диаметр ШВП по оси X: Ø32 мм с шагом 12 мм, по оси Z: Ø40 мм с шагом 12 мм.

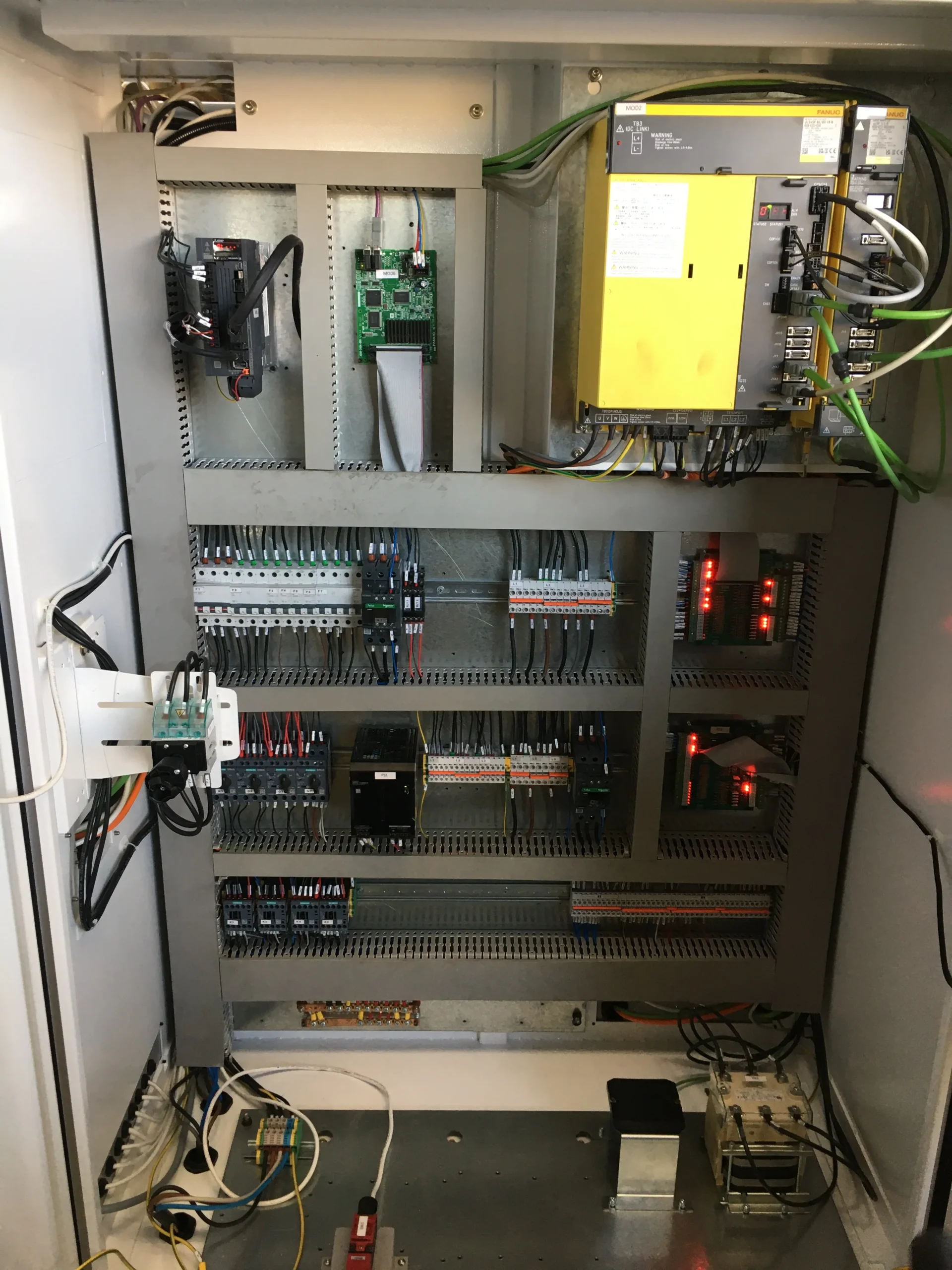

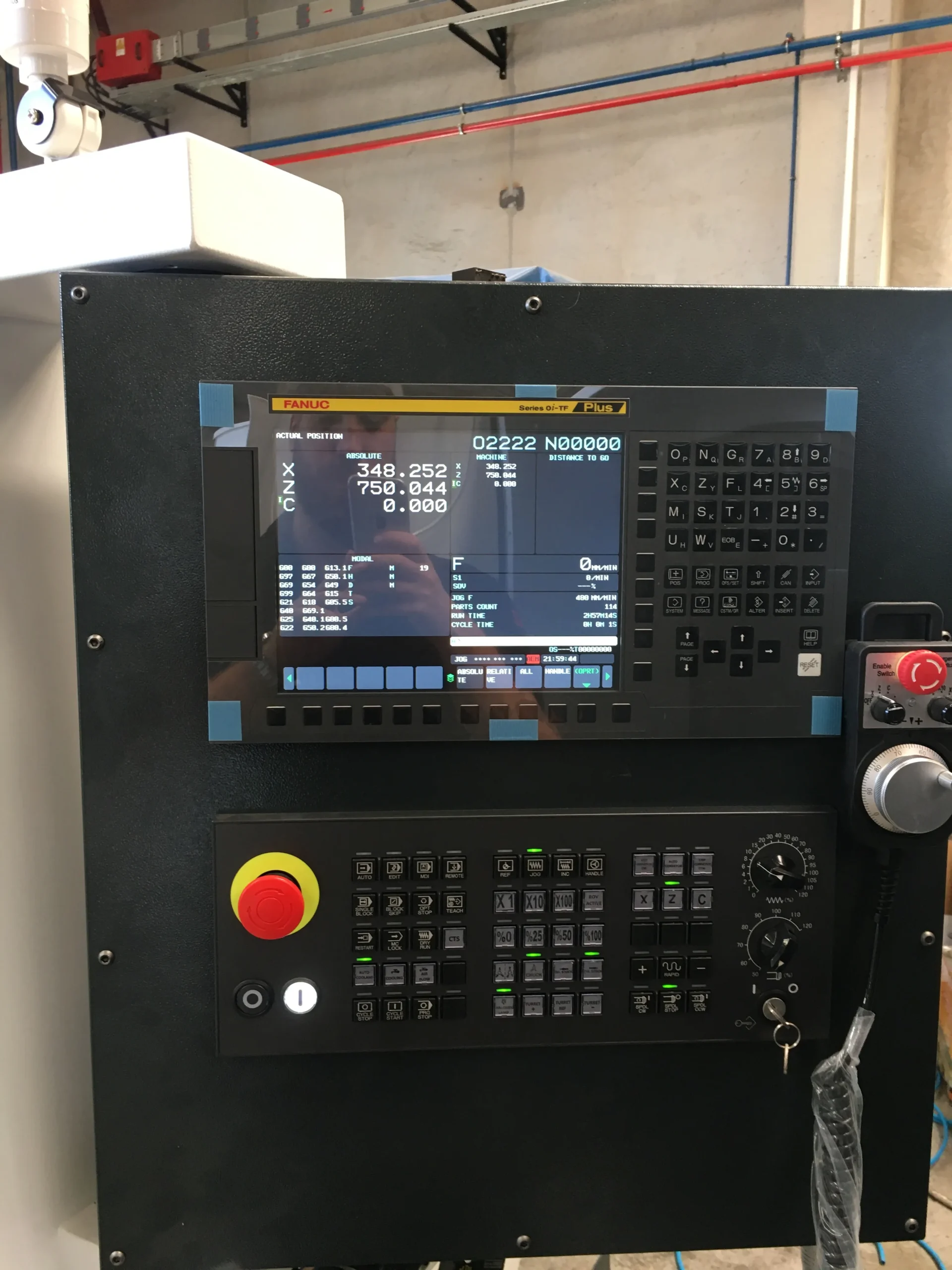

• Для управления станком применяют систему ЧПУ Fanuc 0i-ТF Plus с оптоволоконной передачей данных. Она уменьшает время обратной связи и повышает точность работы станка.

Технические характеристики
