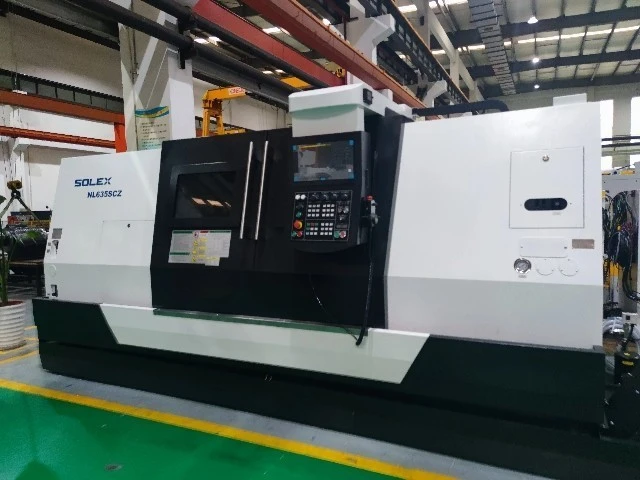

Токарный станок с ЧПУ с редуктором SL6315ZC, Solex, Китай

Преимущества и выгоды:

• Монолитная чугунная станина с ребрами жесткости и большой вес станка – 7700 кг – делают его максимально жестким и обеспечивают стабильность обработки.
• Наличие встроенного редуктора ( 2 ступени) позволяет проводить силовую обработку, черновые операции точения, сверления сложных материалов в том числе нержавеющих. При мощности 18.5 | 22кВт показатели Мкр 730/840 Нм.
• Патрон 15’’ в со скоростью вращения до 1000 об\мин позволяет обрабатывать изделия до 410 мм в диаметре и длиной до 1600 мм, с поддержкой в виде люнетов, как механических, так и гидравлических ( люнет поставляется опционально).
• Система ЧПУ Fanuc 0i-ТF Plus с оптоволоконной передачей данных уменьшает время обратной связи и повышает точность работы станка. А расширенный объем памяти до 2мб позволяет хранить множество управляющих программ.
• Наклон направляющих под углом 45° обеспечивает эффективное удаление стружки,  облегчает установку/снятие заготовки, монтаж, юстировку и демонтаж оснастки и инструмента. Учитывая общую высокую жесткость системы СПИД -увеличивается наработка до текущего и капремонта.
• В шпиндельном узле используют высокоточные и надежные подшипники NSK (Япония), минимизирующие радиальное биение и осевой люфт.
• В корпусе передней бабки имеются дополнительные ребра жесткости, повышающие ее жесткость и минимизирующие вибрации. Ребра жесткости одновременно используются для теплоотвода и исключают термические деформации.
• Задняя бабка с вращающейся пинолью (конус Морзе №5) перемещается по прямоугольным направляющим. Большая площадь контакта обеспечивает точную регулировку ее положения и жесткость при обработке деталей. Перемещение пиноли осуществлено при помощи гидравлики, а соответственно по М-команде, что добавляет удобства в работе оператора.
• Восьмипозиционная револьверная головка оснащается инструментальным диском увеличенного размера, сечение резца сечением 32х25 мм обеспечит высокую жесткость обработки при выполнении силовой обработки на высоких режимах резания.
• Перемещение рабочих органов выполняется с помощью шариковинтовой передачи с преднатягом класса С3. Ее отличают высокая жесткость, плавность и точность хода, что минимизирует вероятность осевых и радиальных люфтов и обеспечивает стабильно высокое качество обработки.

Стандартная комплектация:

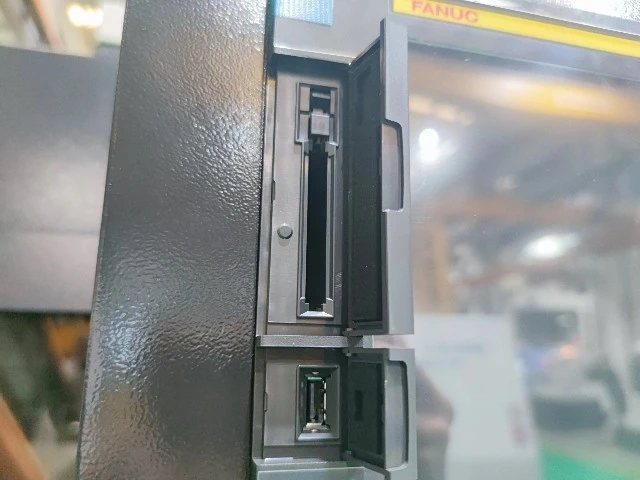

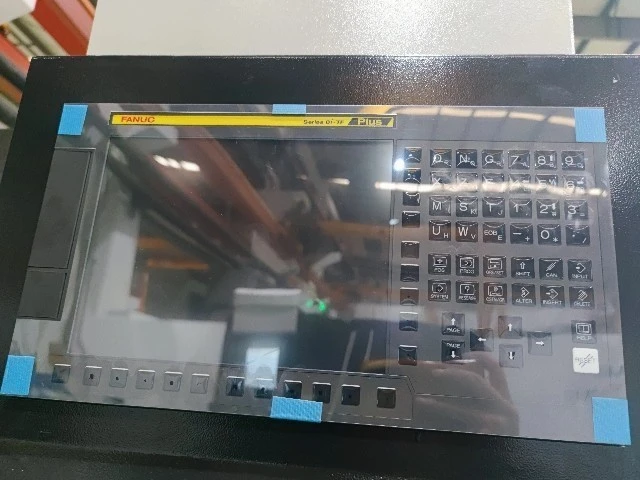

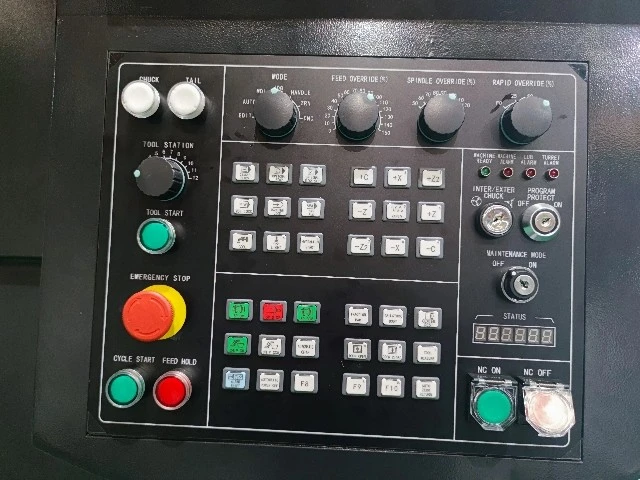

• Система ЧПУ Fanuc 0i-TF Plus (5) + 10,4″ LCD, 2Мб памяти для хранения УП

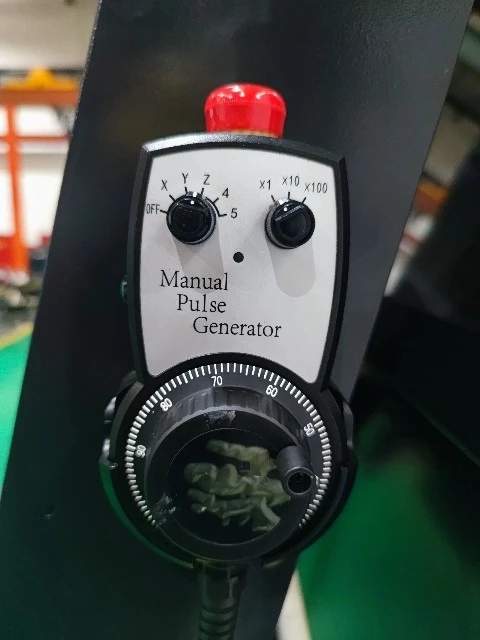

• Пульт управления переносной, с маховичком, включая кнопку аварийного отключения
• Трансформатор

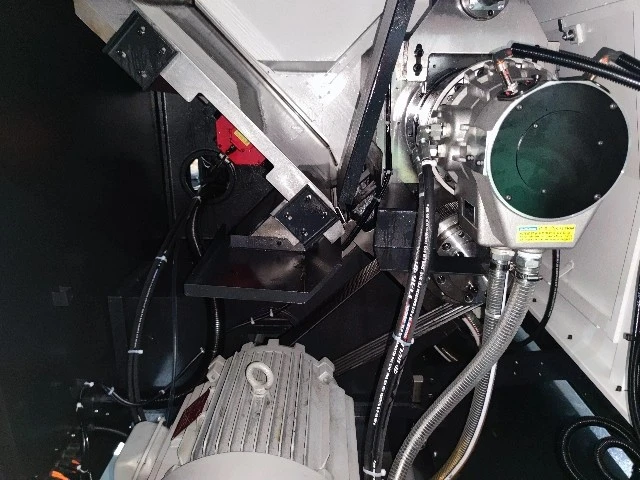

• Главный двигатель мощностью (пост./ 30 мин) 15 / 18,5 кВт
• Привод шпинделя через встроенный в переднюю бабку редуктор

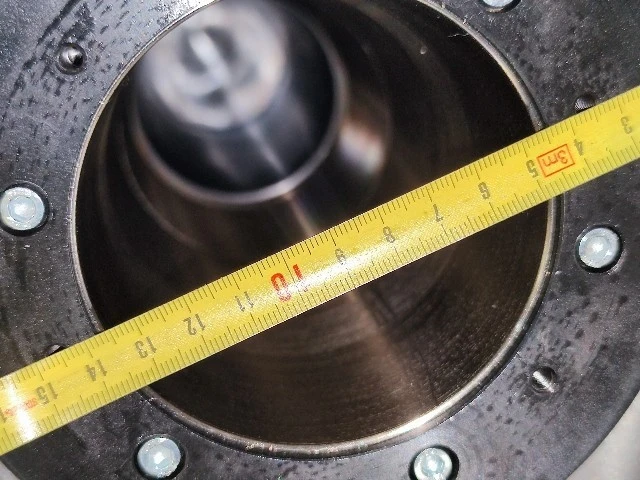

• Шпиндель с торцем А2-11 (отв. Ø106 мм)

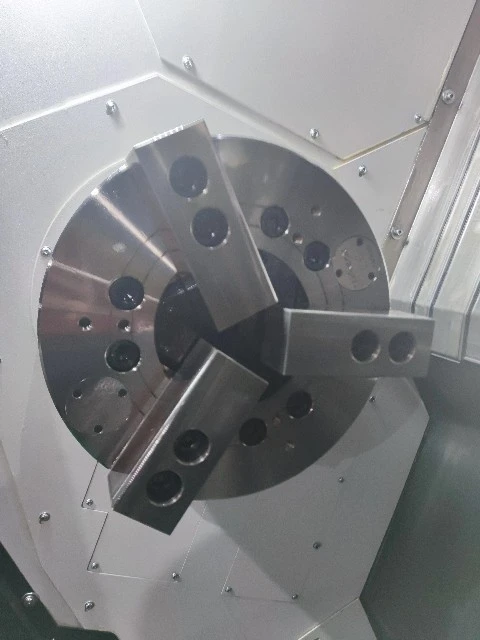

• Патрон шпинделя: 3-кулачковый гидравлический полый, диаметр ø381 мм (15”), включая 1 к-т твердых  и 1 к-т мягких кулачков

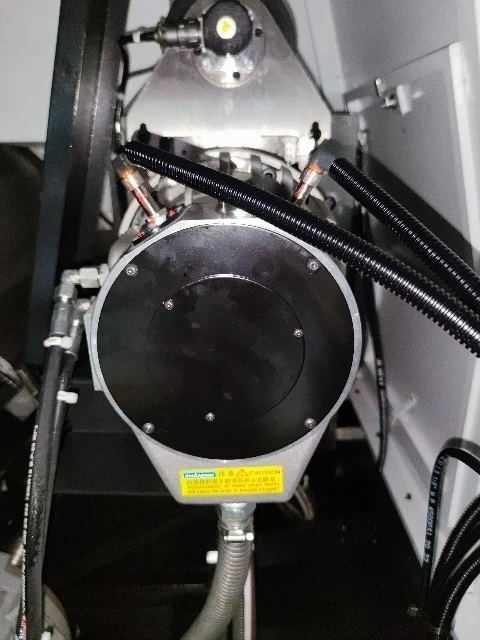

• Гидроцилиндр, полый (макс. диаметр прутка ø 89 мм)

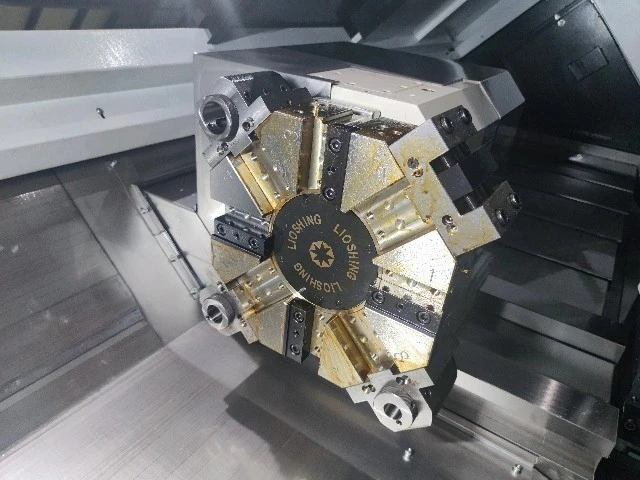

• 8-поз. статическая револьверная головка, макс. сечение резца 32×25 мм
• Стартовый набор инструментальной оснастки
• ШВП по осям X, Z с преднатягом

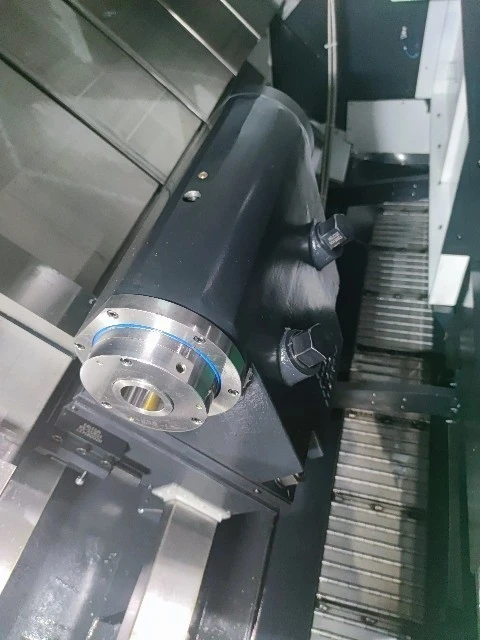

• Задняя бабка с вращающейся гидравлической пинолью Морзе №5, включая задний центр, прижим задней бабки к направляющим механический
• Система подачи СОЖ через револьверную головку
• Пистолет для подачи СОЖ
• Пистолет для подачи сжатого воздуха
• Кожух станка полностью закрытый
• Педаль для зажима / разжима кулачков и выдвижения пиноли
• Подготовка для установки системы измерения инструмента
• Освещение рабочей зоны

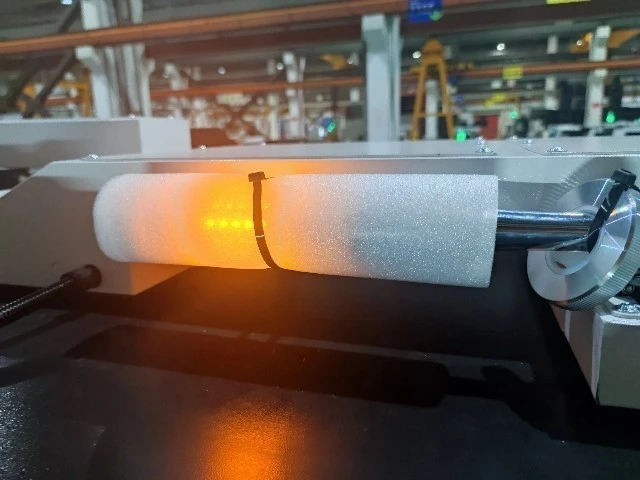

• Индикация состояния станка

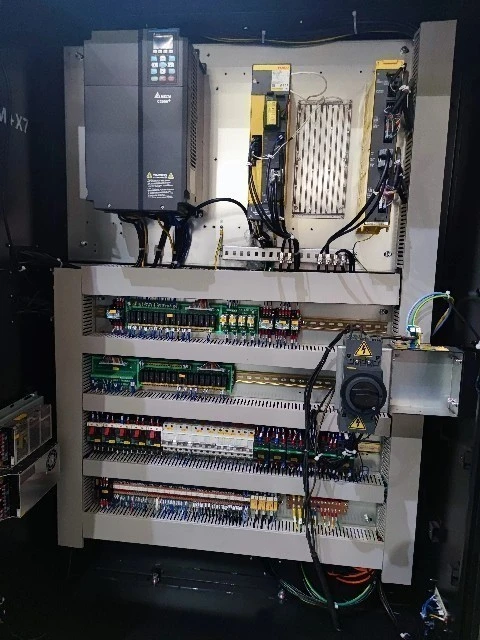

• Система охлаждения электрошкафа: кондиционер
• Система смазки автоматическая централизованная

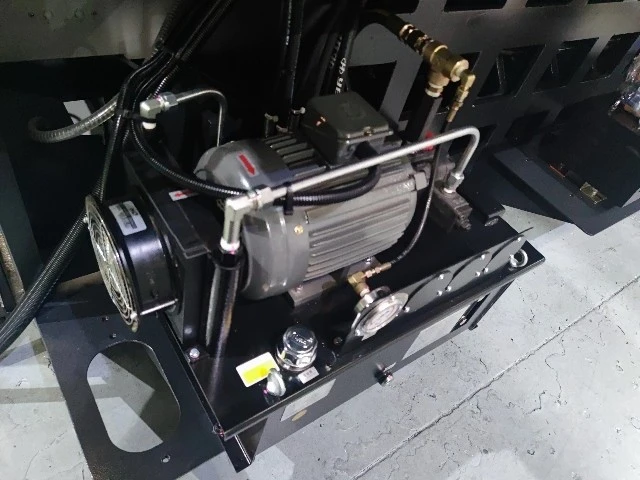

• Гидравлическая станция
• Автоматический конвейер для удаления стружки, ленточного типа, включая кнопку аварийной остановки (без тележки)

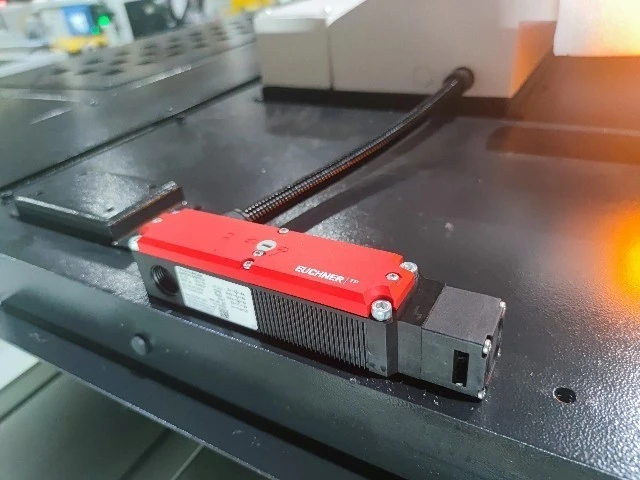

• Блокировка дверей
• Комплект выравнивающих опор
• Приспособление для выверки станка по уровню
• Комплект инструмента для наладки и обслуживания станка
• Комплект технической документации

Дополнительная комплектация:

• Автомат подачи прутка
• Люнет гидравлический неподвижный, Ø8-70 мм
• Люнет гидравлический неподвижный, Ø20-120 мм
• Люнет механический неподвижный, Ø50-200 мм
• Люнет механический неподвижный Ø200-255 мм
• Люнет механический неподвижный Ø260-315 мм
• Система измерения инструмента ручная, съемная HPRA (Renishaw)
• Система измерения инструмента откидная, механическая HPPA (Renishaw)
• Система измерения инструмента откидная, моторизованная HPMA (Renishaw)
• Комплект масел и СОЖ для заправки станка
• ПО SprutCAM для моделирования обработки и написания УП
• Автоматическая система мониторинга X-TENSIVE
