Токарный станок с ЧПУ SL12515H, Solex, Китай

Преимущества и выгоды:

• Цельнолитая станина весом почти 14,5 тонн обеспечивает высочайшую жёсткость конструкции и точность обработки. Для максимальной точности ответные поверхности вручную шабрятся.
• Наличие уклонов для отвода стружки исключает частые остановки для очистки, снижает трудоёмкость и повышает эффективность производства. Литые элементы рассчитаны с помощью FEM-анализа и покрыты специальным полимерным составом.
• Направляющие скольжения проходят термическую обработку, обладают высокой контактной жёсткостью и демпфирующими свойствами, обеспечивая точную фиксацию узлов после перемещения.

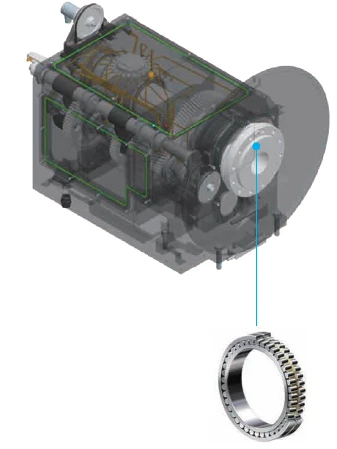

• Силовая коробка передач с плавным переключением и встроенным редуктором (3 ступени) обеспечивает высокий крутящий момент до 7240 Нм, необходимый для тяжёлого резания. Система охлаждения редуктора предотвращает перегрев узла.
• Шарико-винтовая передача класса С3 с преднатягом отличается высокой жёсткостью и точностью. Удлинённая двойная гайка обеспечивает большую площадь контакта и долговечность.
• Привод оси Z с нулевым люфтом (для станков с длиной обработки от 5 м) оснащён сдвоенным редуктором, что исключает зазоры при смене направления движения.
• Двойные стружечные конвейеры позволяют эффективно убирать отходы обработки и минимизировать простои на обслуживание.
• Усиленная задняя бабка с конусом Морзе 6 надёжно фиксирует массивные заготовки при интенсивных режимах обработки.
• Базовая комплектация включает 4-позиционную револьверную голову для тяжёлых операций. Опционально доступна 12-позиционная или сверхжёсткий отдельный блок для обработки особо ответственных поверхностей.
• Система ЧПУ FANUC последнего поколения проста и привычна в работе. Возможны расширенные опции: AICC2 для предпросмотра управляющих программ и MANUAL GUIDE для создания программ прямо на стойке.

Стандартная комплектация:

• Система ЧПУ Fanuc 0i-TF Plus (5) + 10,4″ LCD, 2Мб памяти для хранения УП
• Manual Guide 0i
• Пульт управления переносной с маховичком

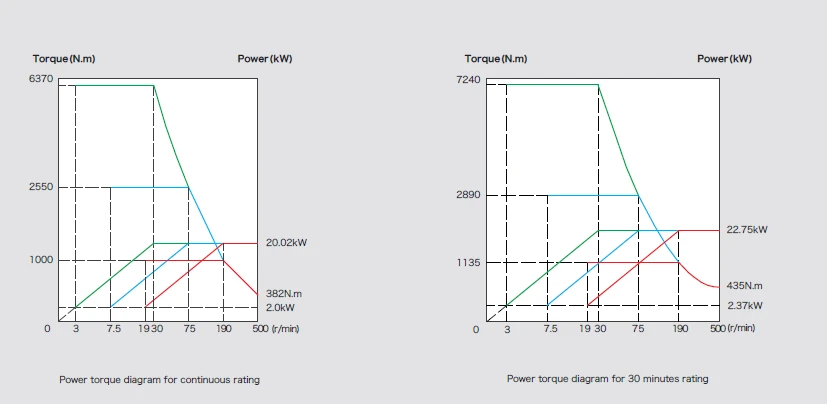

• Главный двигатель мощностью (пост./ 30 мин) 22 / 25 кВт с частотным преобразователем
• Коробка скоростей с автоматическим переключением скоростей гидравлическим приводом
• Шпиндель с торцем А2-15 (отв. Ø130мм)

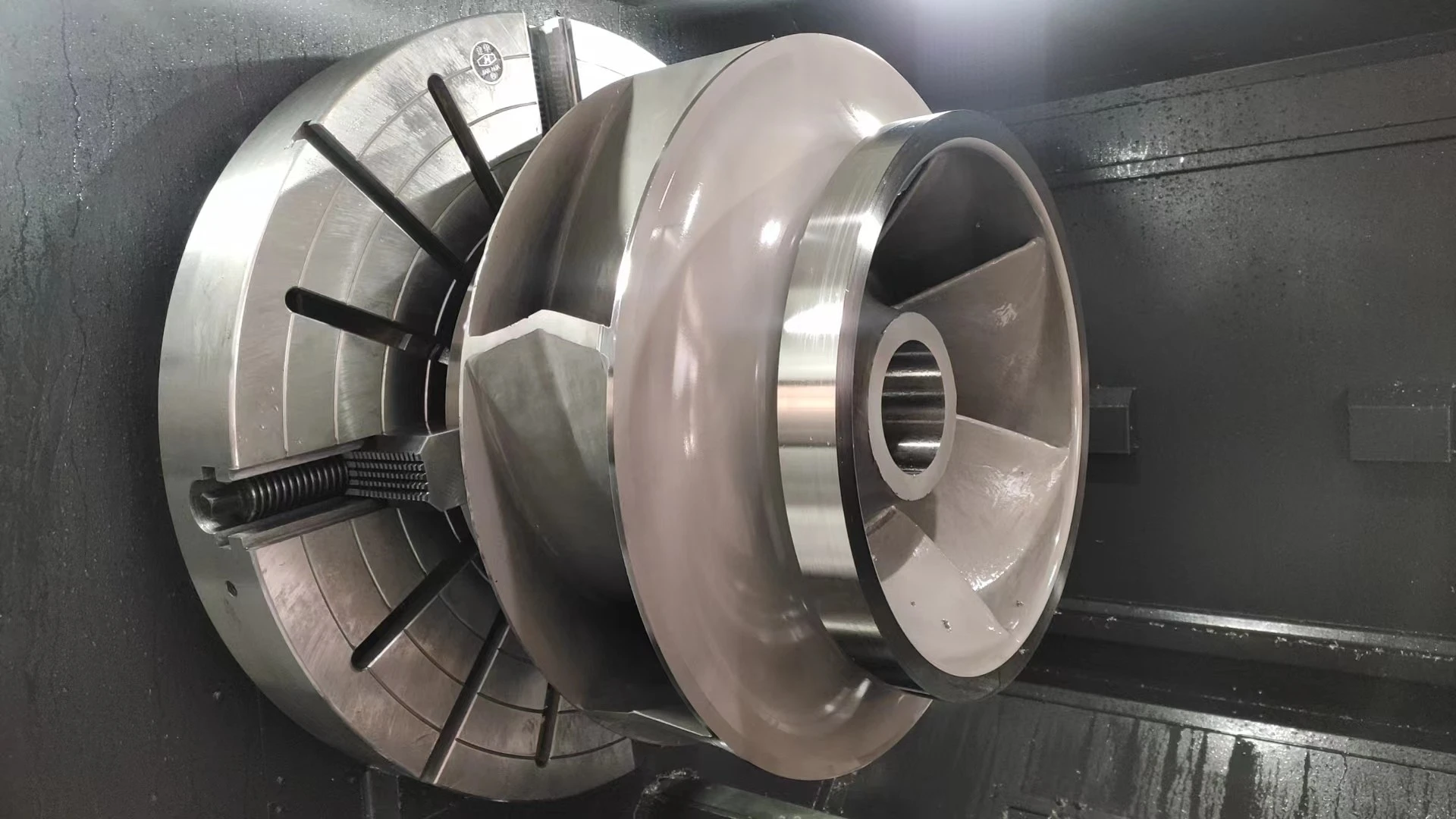

• Патрон шпинделя: 4-кулачковый механический, диаметр ø1000 мм., включая 1 к-т твердых кулачков

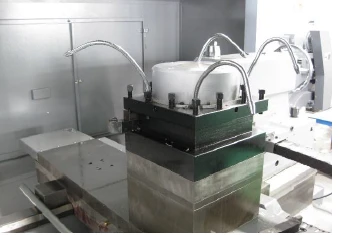

• 4-поз, статическая револьверная головка, макс. сечение резца 50×50 мм
• Задняя бабка с ручной пинолью Морзе №6
• Пистолет для подачи сжатого воздуха

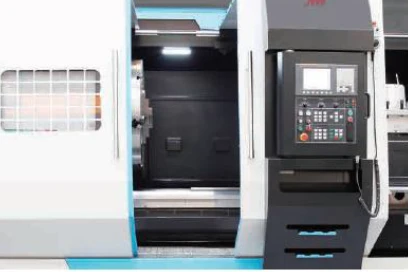

• Защитное ограждение станка с подвижными дверьми
• Педаль для зажима / разжима кулачков и выдвижения пиноли
• Освещение рабочей зоны
• Индикация состояния станка
• Система смазки автоматическая централизованная
• Гидравлическая станция
• Комплект выравнивающих опор
• Комплект инструмента для наладки и обслуживания станка
• Комплект технической документации
• Трансформатор
• Функция ЧПУ: диалоговое программирование Manual Guide 0i
• Система охлаждения электрошкафа: кондиционер
• Система подачи СОЖ под повышенным давлением 10 бар
• Двойной (передний и задний) автоматический стружечный конвейер для удаления стружки цепного типа (без тележек)
• Маслоотделитель
• Пистолет для подачи СОЖ
• Вращающийся задний центр
• Блокировка дверей
• Функция ЧПУ: М30 – автоматическое отключение
• Кнопка аварийного отключения на автоматическом конвейере для удаления стружки
• Кнопка аварийного отключения на выносном пульте управления с маховичком
• Лампа индикации состояния станка ВКЛ/ВЫКЛ на электрошкафу

Дополнительная комплектация (не включено в стоимость):

• Система ЧПУ Fanuc 0i-MF Plus (1), 10,4″ LCD, 2 Mb, AICC II (предпросмотр 200 кадров)
• Функция ЧПУ: диалоговое программирование Manual Guide I
• Патрон шпинделя: 3-кулачковый гидравлический, диаметр ø610 мм (24”), включая 1 к-т твердых  и 1 к-т мягких кулачков
• Патрон шпинделя: 3-кулачковый гидравлический, диаметр ø812 мм (32”), включая 1 к-т твердых  и 1 к-т мягких кулачков
• 12-поз. статическая револьверная головка, макс. сечение резца 32×32 мм
• 4-поз. электрическая револьверная головка с креплением блоков по DIN69881/140

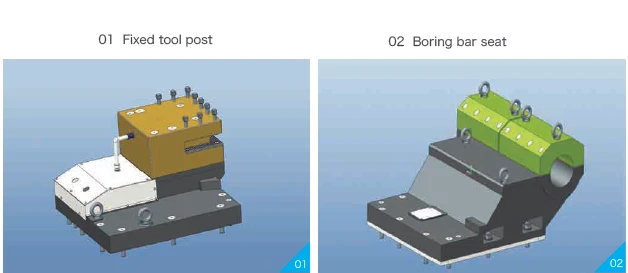

• Резцедержка фиксированная
• Главный двигатель мощностью (пост. / 30 мин) 22 / 26 кВт (Fanuc)
• Главный двигатель мощностью (пост. / 30 мин) 30 / 37 кВт (Fanuc)
• Защитное ограждение станка полное
• Оптические линейки по осям X, Z
• Стабилизатор напряжения

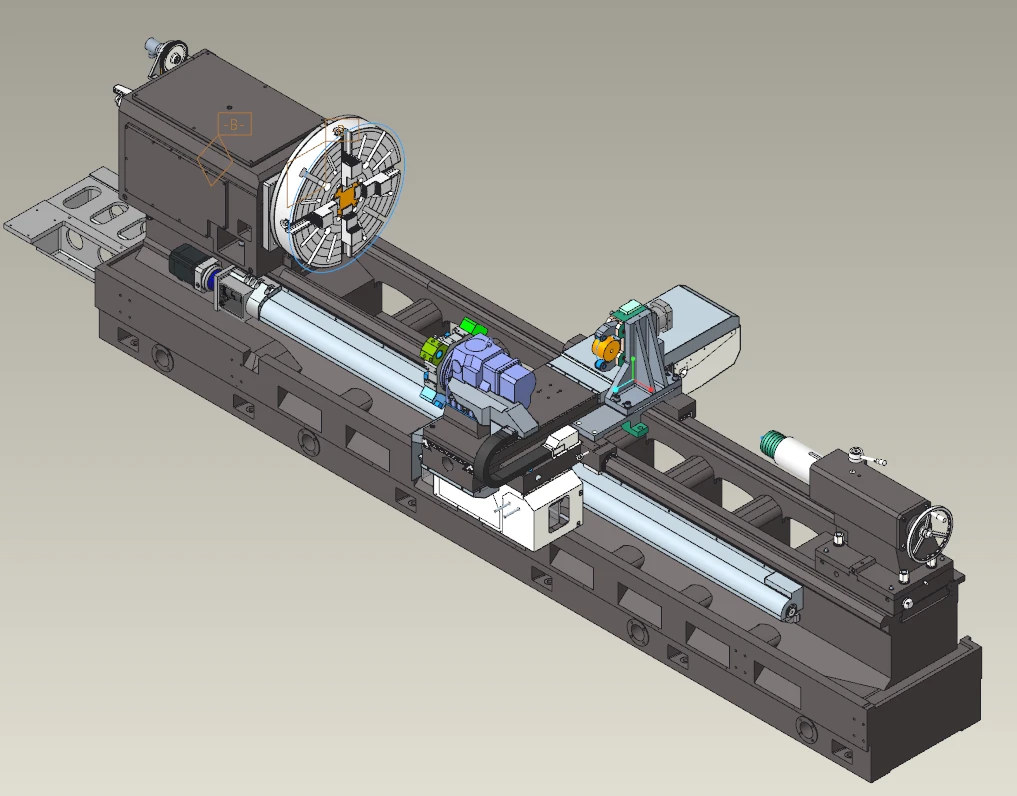

• Люнет неподвижный механический, 3-опорный, 50-400 мм (закрытого типа)
• Люнет неподвижный механический, роликовый, 2-опорный, 600-900 мм

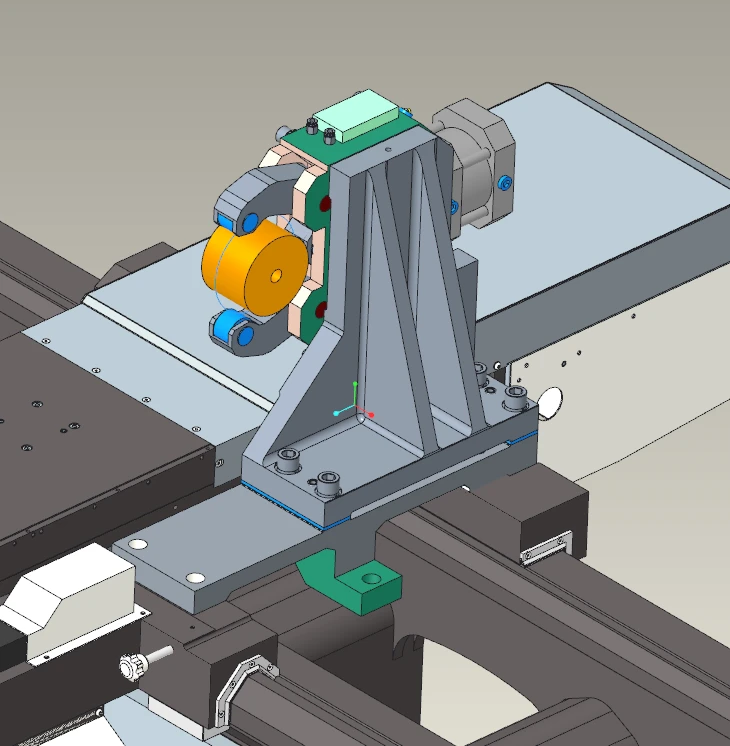

• Люнет подвижный гидравлический, 20-165 мм (открытого типа)
• Адаптер расточных борштанг
