Токарный станок с ЧПУ SL12530H, Solex, Китай

Преимущества и выгоды:

• Масса станка составляет около 16,5 тонн. Цельнолитая чугунная станина, усиленная рёбрами жёсткости, обеспечивает устойчивость конструкции и точность при длительной эксплуатации. Для повышения качества обработки поверхности шабрятся вручную.
• Наличие уклонов для отвода стружки позволяет работать без частых остановок на очистку рабочей зоны. Станина и литые элементы проектируются с использованием FEM-анализа и покрываются специальным полимерным составом для сохранения жёсткости и стабильности геометрии.
• Направляющие скольжения после термообработки обладают высокой контактной жёсткостью и демпфирующими свойствами, что гарантирует точное позиционирование подвижных узлов и надёжную фиксацию после перемещения.

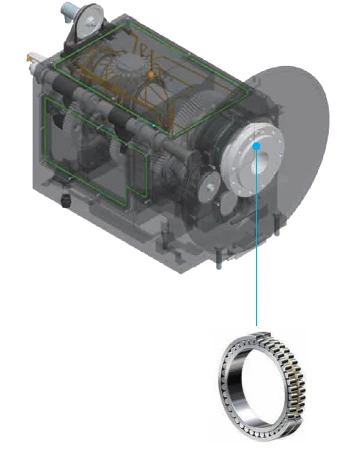

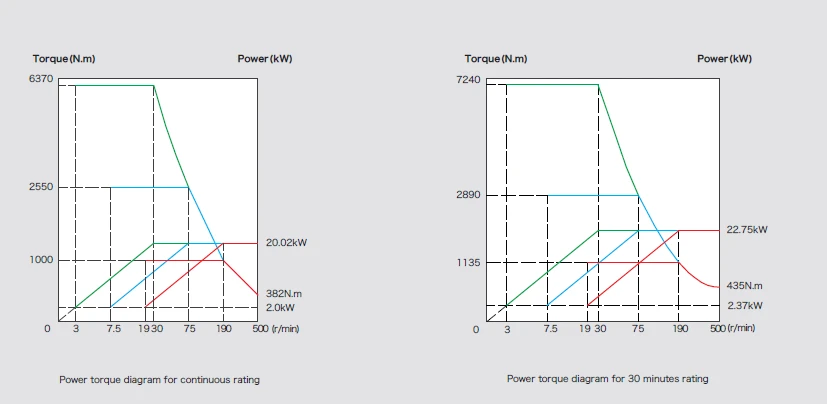

• Трёхступенчатая коробка передач с автоматическим переключением обеспечивает плавную регулировку скорости и формирует крутящий момент до 7240 Нм. Масло в редукторе циркулирует через охладитель, дополнительно снижая тепловые нагрузки на шпиндельный узел.
• Шариковинтовая передача (ШВП) класса С3 с преднатягом отличается высокой жёсткостью и плавностью хода. Увеличенная двойная гайка повышает площадь контакта с шариками, что значительно увеличивает ресурс узла и стабильность точности.
• Для станков с длиной обработки от 5 метров привод оси Z выполнен через сдвоенный редуктор со сдвоенной ведомой шестерней, что исключает люфты при смене направления перемещений.

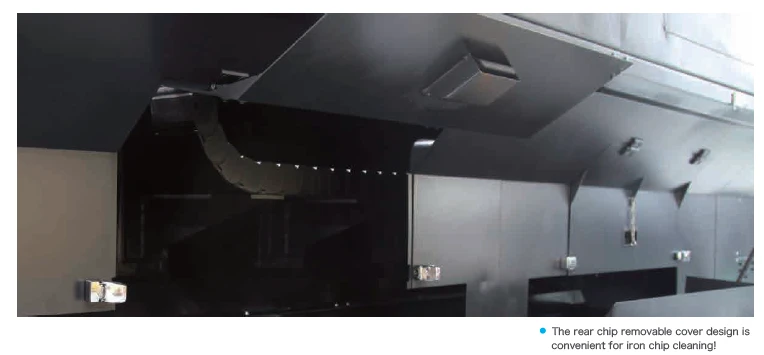

• Двойной конвейер для удаления стружки обеспечивает непрерывную работу в автоматическом цикле без вынужденных остановок. Это снижает трудоёмкость обслуживания и повышает эффективность эксплуатации.
• Усиленная задняя бабка с конусом Морзе 6 фиксируется по направляющим скольжения и снабжена системой блокировки смещения, что особенно важно при тяжёлых режимах резания массивных заготовок.

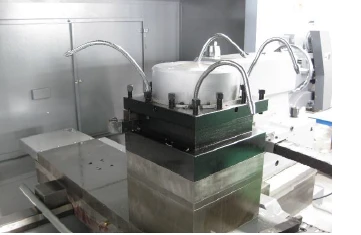

• Для базовых операций достаточно 4-позиционной револьверной головки (державка 50 мм). При необходимости станок может оснащаться жёстким отдельным блоком для особо ответственных поверхностей либо классической 12-позиционной головкой.
• Система ЧПУ FANUC последнего поколения обеспечивает удобное управление, совместимость с современными функциями и дополнительными опциями: предпросмотр AICC2 (200 кадров вперёд) и MANUAL GUIDE для программирования прямо на стойке.

Стандартная комплектация:

• Система ЧПУ Fanuc 0i-TF Plus (5) + 10,4″ LCD, 2Мб памяти для хранения УП
• Пульт управления переносной с маховичком
• Главный двигатель мощностью (пост./ 30 мин) 22 / 25 кВт с частотным преобразователем
• Коробка скоростей с автоматическим переключением скоростей гидравлическим приводом
• Шпиндель с торцем А2-15 (отв. Ø130мм)

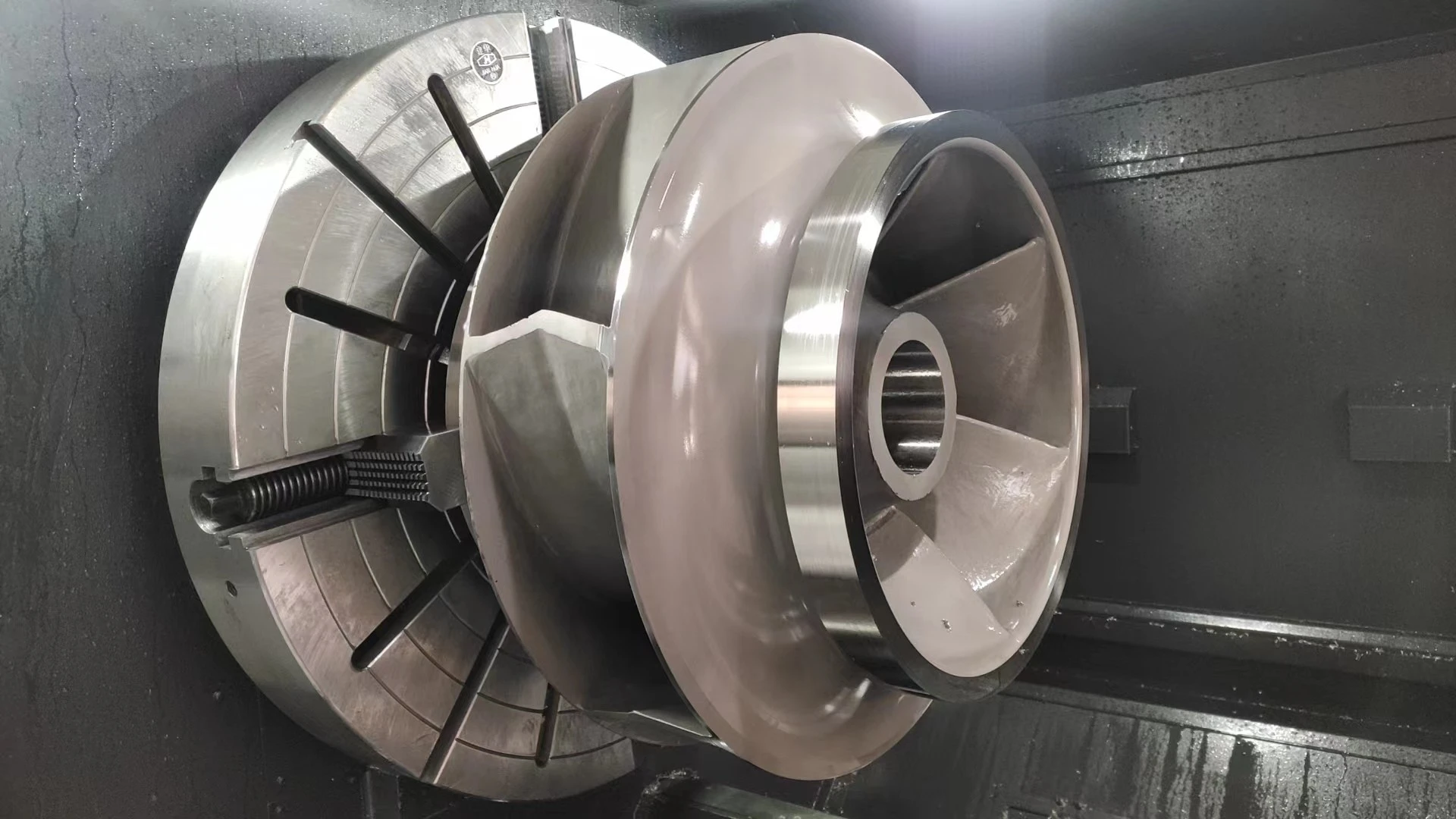

• Патрон шпинделя: 4-кулачковый механический, диаметр ø1000 мм., включая 1 к-т твердых кулачков
• 4-поз, статическая револьверная головка, макс. сечение резца 50×50 мм
• Задняя бабка с ручной пинолью Морзе №6
• Пистолет для подачи сжатого воздуха

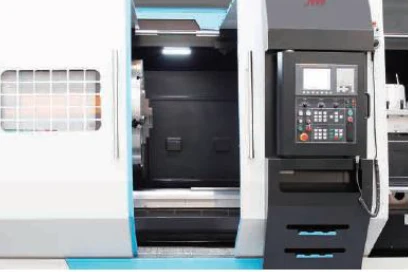

• Защитное ограждение станка с подвижными дверьми
• Педаль для зажима / разжима кулачков и выдвижения пиноли
• Освещение рабочей зоны
• Индикация состояния станка
• Система смазки автоматическая централизованная
• Гидравлическая станция
• Комплект выравнивающих опор
• Комплект инструмента для наладки и обслуживания станка
• Комплект технической документации
• Трансформатор
• Функция ЧПУ: диалоговое программирование Manual Guide 0i
• Система охлаждения электрошкафа: кондиционер
• Система подачи СОЖ под повышенным давлением 10 бар
• Двойной (передний и задний) автоматический стружечный конвейер для удаления стружки цепного типа (без тележек)
• Маслоотделитель
• Пистолет для подачи СОЖ
• Вращающийся задний центр
• Блокировка дверей
• Функция ЧПУ: М30 – автоматическое отключение
• Кнопка аварийного отключения на автоматическом конвейере для удаления стружки
• Кнопка аварийного отключения на выносном пульте управления с маховичком
• Лампа индикации состояния станка ВКЛ/ВЫКЛ на электрошкафу

Дополнительная комплектация (не включено в стоимость):

• Система ЧПУ Fanuc 0i-MF Plus (1), 10,4″ LCD, 2 Mb, AICC II (предпросмотр 200 кадров)
• Функция ЧПУ: диалоговое программирование Manual Guide I
• Патрон шпинделя: 3-кулачковый гидравлический, диаметр ø610 мм (24”), включая 1 к-т твердых  и 1 к-т мягких кулачков
• Патрон шпинделя: 3-кулачковый гидравлический, диаметр ø812 мм (32”), включая 1 к-т твердых  и 1 к-т мягких кулачков
• 12-поз. статическая револьверная головка, макс. сечение резца 32×32 мм
• 4-поз. электрическая револьверная головка с креплением блоков по DIN69881/140

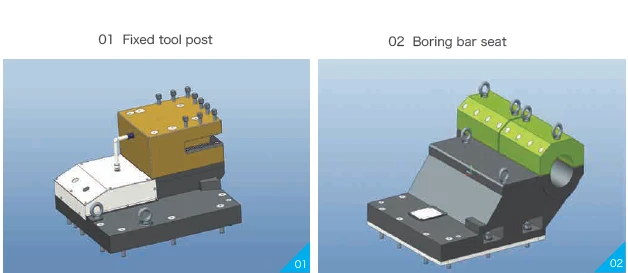

• Резцедержка фиксированная
• Главный двигатель мощностью (пост. / 30 мин) 22 / 26 кВт (Fanuc)
• Главный двигатель мощностью (пост. / 30 мин) 30 / 37 кВт (Fanuc)
• Защитное ограждение станка полное
• Оптические линейки по осям X, Z
• Стабилизатор напряжения

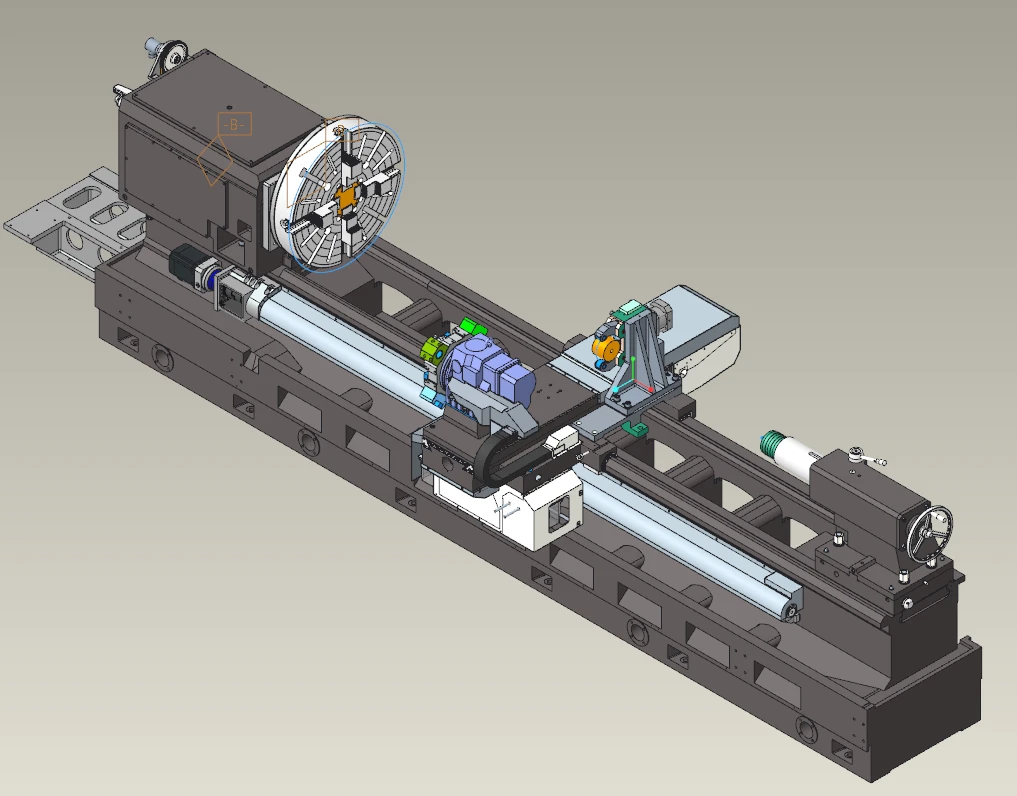

• Люнет неподвижный механический, 3-опорный, 50-400 мм (закрытого типа)
• Люнет неподвижный механический, роликовый, 2-опорный, 600-900 мм

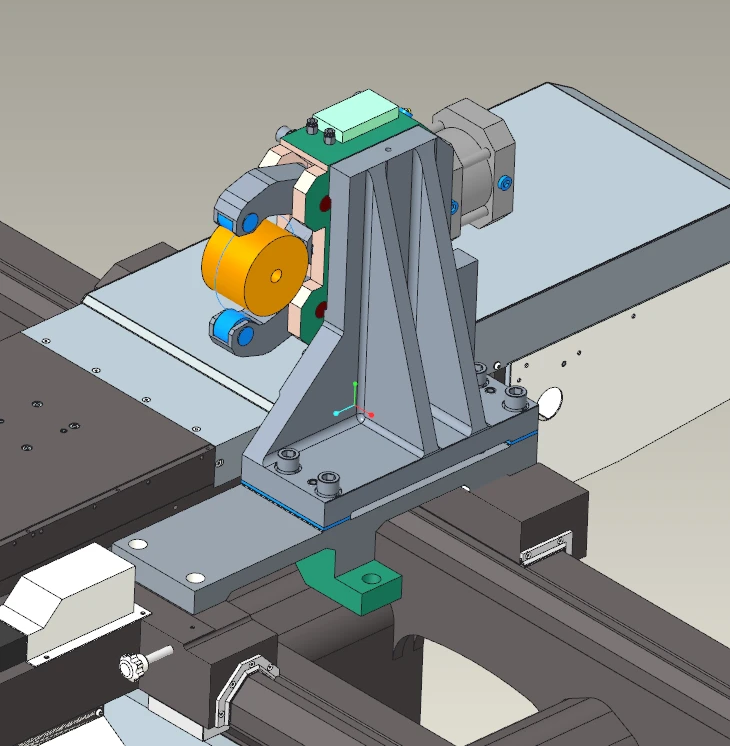

• Люнет подвижный гидравлический, 20-165 мм (открытого типа)
• Адаптер расточных борштанг
