Токарный станок с ЧПУ SL2004E, Solex, Китай

Преимущества и выгоды:

• Масса станка в 3400 кг – минимизирует вибрации во время работы, повышает жесткость и прочность токарного центра. Возникающие во время работы станка деформации и чувствительность к динамическим нагрузкам сводятся к нулю.
• Направляющие качения Hiwin (Тайвань) для перемещения в продольном и поперечном направлении имеют низкий коэффициент трения между подвижными частями, обеспечивают высокую скорость перемещения по рабочим осям, уменьшая штучное время обработки. Также обеспечивает высокую точность позиционирования 0,006 мм и повторяемость позиционирования 0,004 мм на максимальных скоростях перемещения.
• Плавность и точность хода, стабильно высокое качество обработки деталей обеспечивает шариковинтовая передача класса С3 с преднатягом диаметром Ø32 мм и шагом 10 мм. Возникновение осевых и радиальных люфтов исключено.
• Переднюю бабку отличает увеличенная площадь контакта. Дополнительные ребра жесткости позволяют добиться стабильной обработки при точении массивных деталей с большими припусками, достигать высоких скоростей вращения шпинделя без вибраций и минимизировать термические деформации. Шпиндель с отверстием Ø56 мм позволяет обрабатывать прутки Ø до 45 мм.

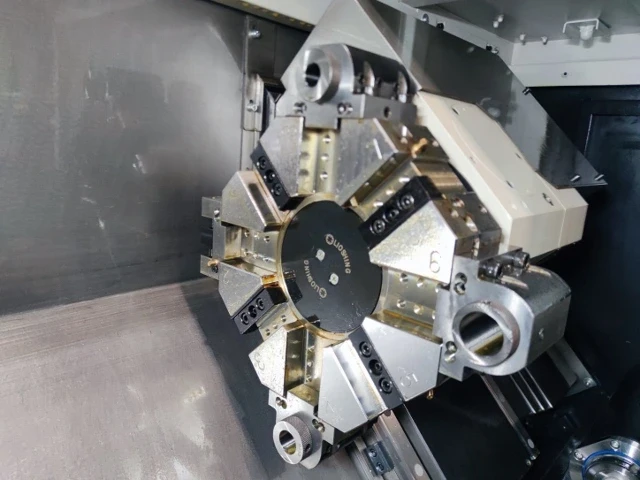

• Статическая револьверная головка на 8 позиций отличается высокой жесткостью за счет большой площади прилегания инструментальных блоков к базовым поверхностям инструментального диска, гарантируя стабильность работы на высоких режимах резания без потери жесткости обработки.

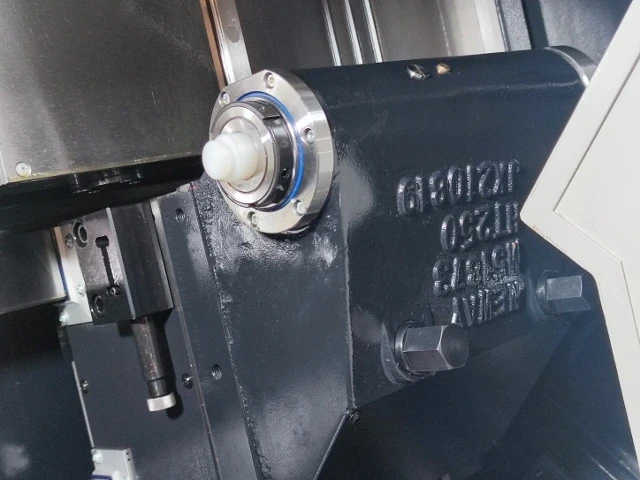

• Гидравлическая задняя бабка с конусом Морзе №4 работает по М-команде и обеспечивает быстрое и жесткое закрепление заготовки с усилием в 6500Н. Регулировка давления бесступенчатая.

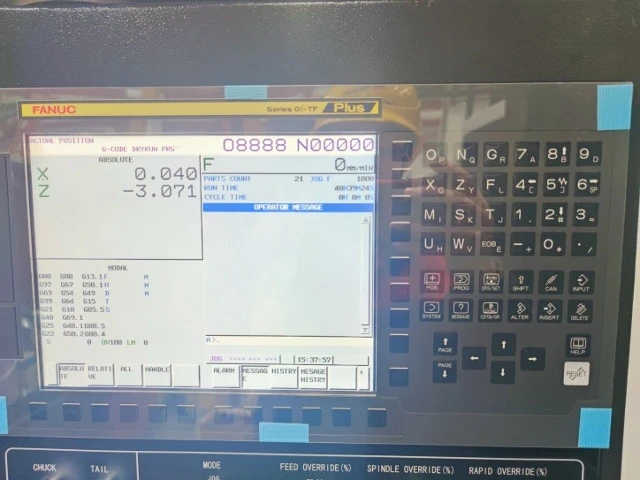

• ЧПУ Fanuc 0i-ТF Plus с оптоволоконной системой передачи данных между ЧПУ и приводами минимизирует время цикла обратной связи по скорости, положению и току. Объем памяти для управляющих программ расширен до 2мб в стандарте. Станок отличают высокая точность, плавность подач и синхронизация осей.

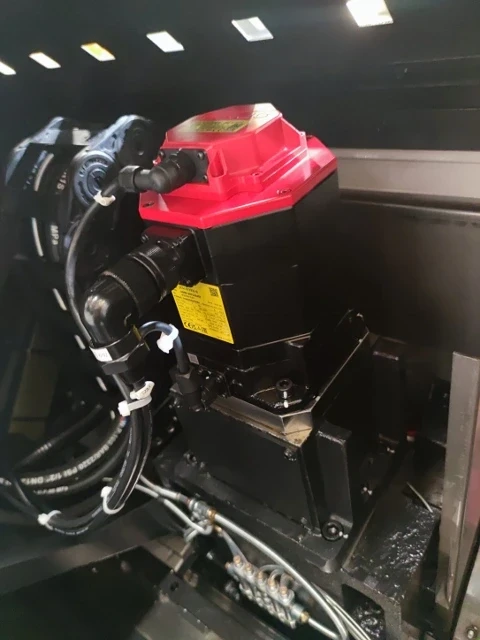

• Высокомоментный главный серводвигатель 11/15 кВт работает в широком диапазоне частот вращения. Его отличительные особенности: низкий уровень вибраций, обеспечение высокой динамики ускорений и торможений и точность механической обработки. Крутящий момент достигает 105 Нм в 15 минутном режиме работы двигателя.
• Усилие зажима 3-кулачкового патрона на 8 дюймов регулируется, благодаря чему удается обрабатывать заготовки из мягких цветных сплавов, работать с тонкостенными изделиями.
• Гарантийный срок на основные узлы составляет 36 месяцев или наработки не более 10 000 (десяти тысяч) часов, в зависимости от того, что наступит ранее. К основным узлам относятся: станина станка, шариковинтовые пары, линейные направляющие, подшипники ШВП и шпинделя.

Стандартная комплектация:

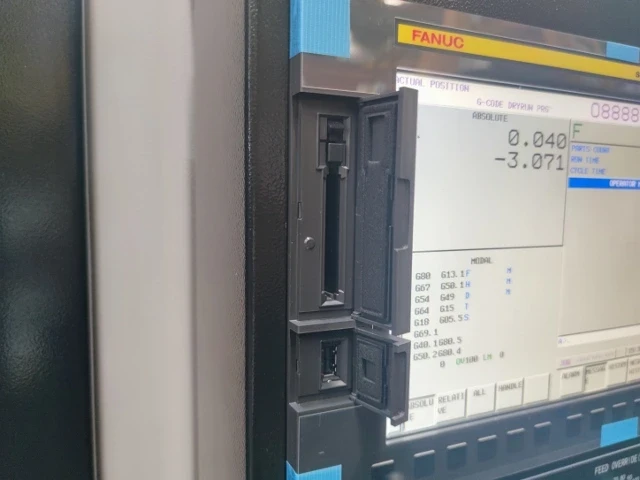

• Система ЧПУ Fanuc 0i-TF Plus (5) + 10,4″ LCD, 2Мб памяти для хранения УП
• Функция ЧПУ: М30 – автоматическое отключение
• Маховичок MPG на пульте ЧПУ
• Пульт управления переносной, с маховичком, включая кнопку аварийного отключения
• Трансформатор
• Главный двигатель мощностью (пост. / 15 мин) 11 / 15 кВт
• Ременный привод шпинделя
• Шпиндель, торец А2-5 (отв. Ø56 мм)

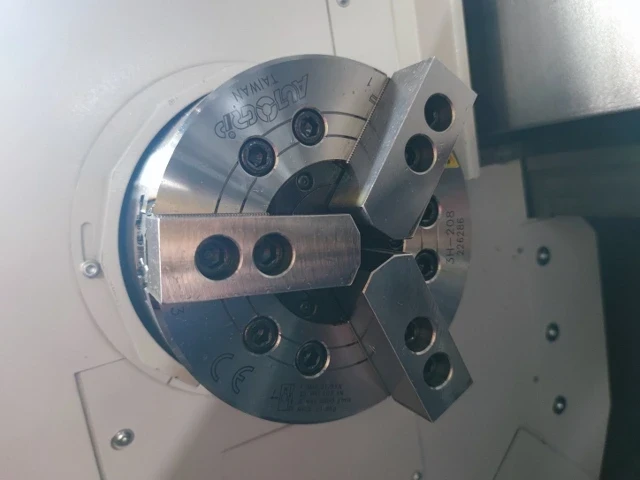

• Патрон шпинделя: 3-кулачковый гидравлический полый, диаметр ø203 мм (8”), включая 1 к-т твердых и 1 к-т мягких кулачков
• Гидроцилиндр, полый (макс. диаметр прутка ø 45 мм)

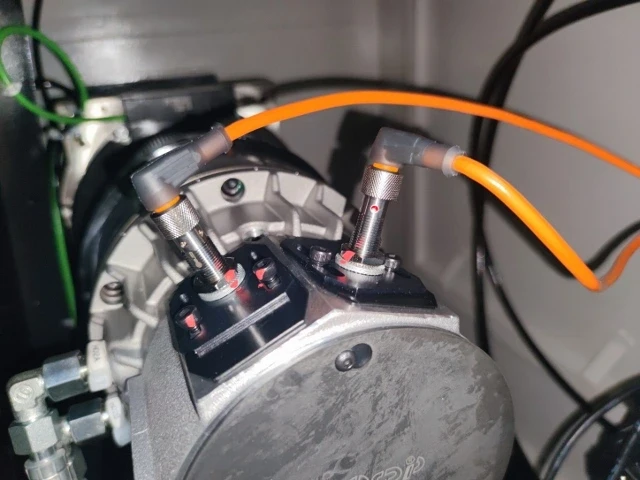

• Датчики положения гидроцилиндра
• Интерфейс для подключения барфидера
• Стартовый набор инструментальной оснастки
• Втулка переходная Ø40/Ø32 – 2 шт.;
• ШВП по осям X, Z с преднатягом
• Направляющие качения по осям X, Z
• Система подачи СОЖ через револьверную головку
• Пистолет для подачи СОЖ
• Пистолет для подачи сжатого воздуха
• Кожух станка полностью закрытый
• Подготовка для установки системы измерения инструмента
• Педаль для зажима / разжима кулачков
• Освещение рабочей зоны
• Индикация состояния станка

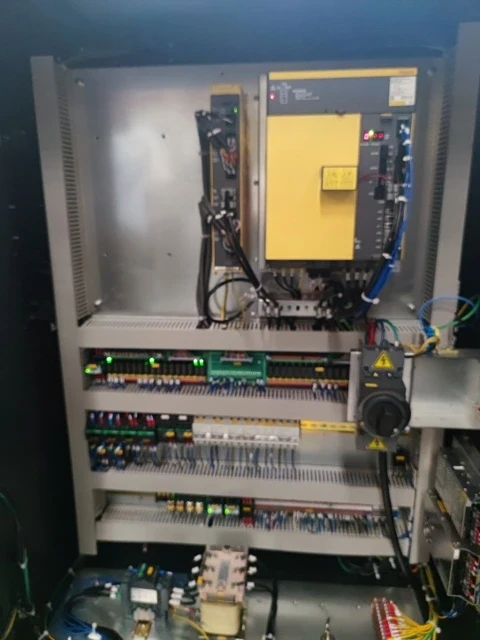

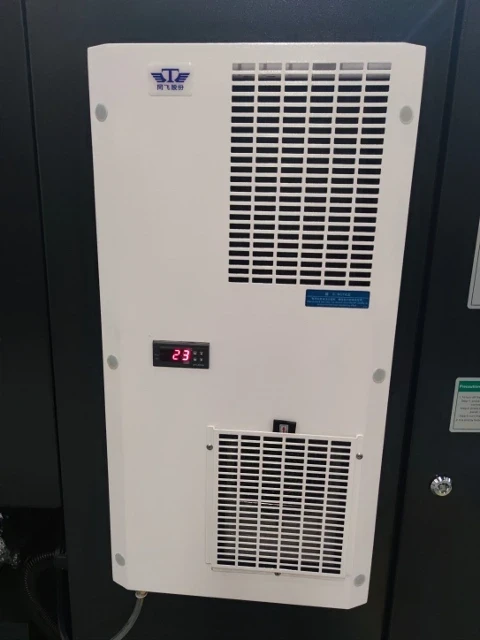

• Система охлаждения электрошкафа: кондиционер

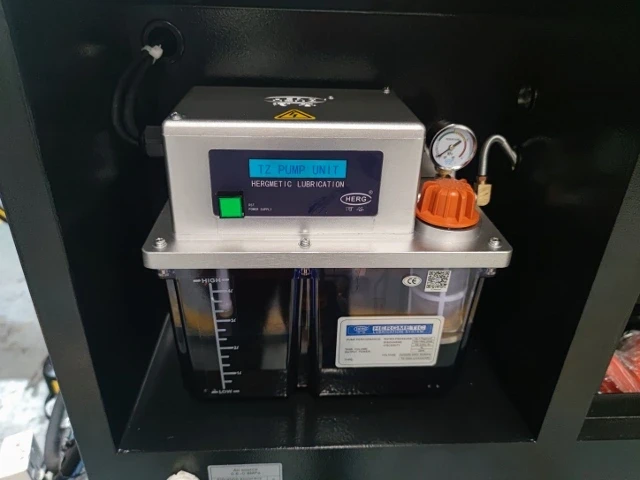

• Система смазки автоматическая централизованная

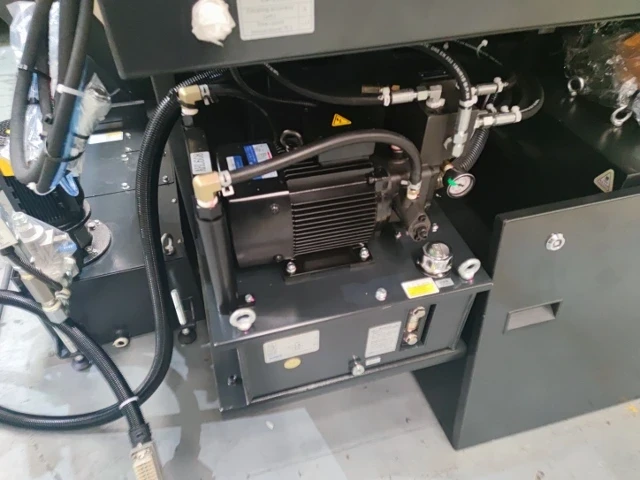

• Гидравлическая станция
• Автоматический конвейер для удаления стружки, цепного типа с лентой, включая кнопку аварийной остановки (без тележки)
• Блокировка дверей
• Задняя бабка с гидравлической пинолью Морзе №4, включая вращающийся задний центр, прижим задней бабки к направляющим механический
• Комплект выравнивающих опор
• Приспособление для выверки станка по уровню
• Комплект инструмента для наладки и обслуживания станка
• Комплект технической документации:

1. Руководство по программированию системы ЧПУ;
2. Руководство по эксплуатации;
3. Техническая карта;
4. Сервисная книга.

Дополнительная комплектация:

• Улавливатель для готовых деталей
• Система ЧПУ Fanuc 0i-TF Plus (1) + 10,4″ LCD, 2Мб памяти для хранения УП
• Шпиндель с торцем А2-6 (отв. Ø65 мм)
• Гидроцилиндр, полый (макс. диаметр прутка ø 51 мм)
• Автомат подачи прутка
• Система измерения инструмента ручная, съемная HPRA (Renishaw)
• Система измерения инструмента откидная, механическая HPPA (Renishaw)
• Система измерения инструмента откидная, моторизованная HPMA (Renishaw)
• Тележка для сбора стружки
• Маслоотделитель
• Система подачи СОЖ через инструмент под повышенным давлением 10 бар \ 20 бар
• Система удаления масляного тумана
• ПО SprutCAM для моделирования обработки и написания УП
• Автоматическая система мониторинга X-TENSIVE

Технические характеристики
