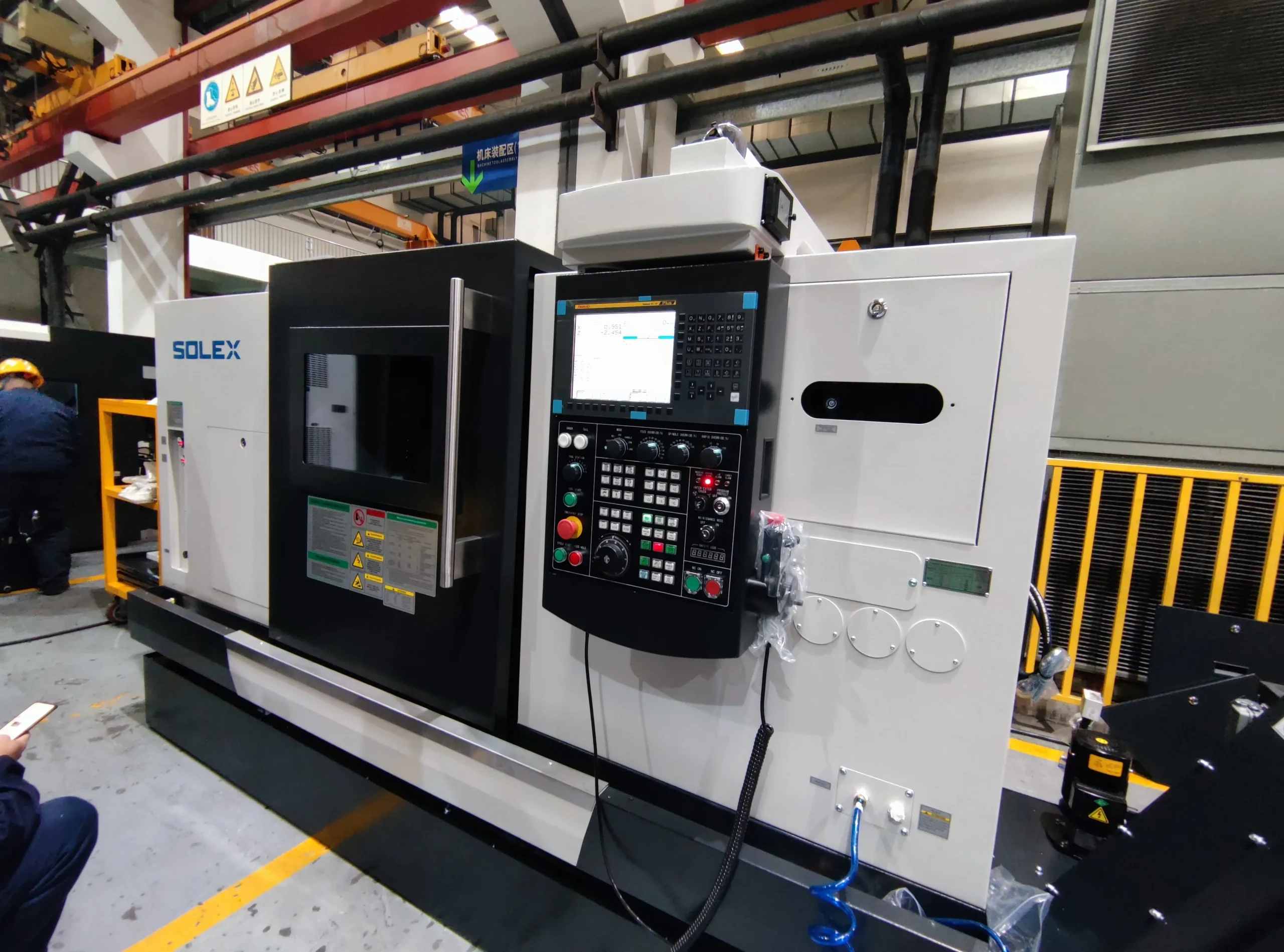

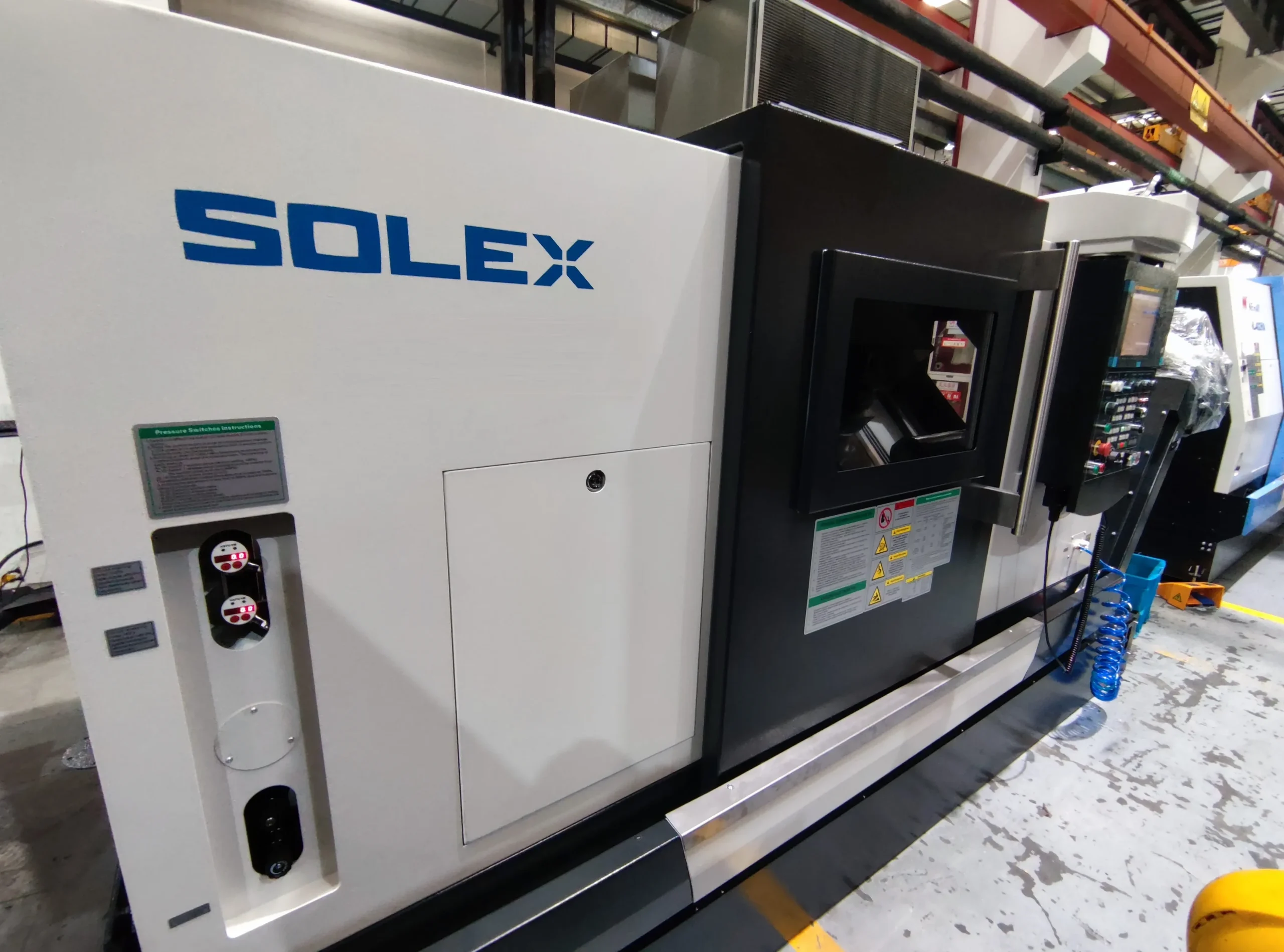

Токарный станок с ЧПУ SL2505, SOLEX, Китай

Преимущества и особенности:

• Вес 3800 кг обеспечивает высокую жёсткость конструкции и сводит к минимуму вибрации при работе, что положительно сказывается на качестве обработки.
• Линейные направляющие Hiwin (Тайвань) с низким коэффициентом трения гарантируют высокую скорость перемещений, точность позиционирования до 0,006 мм и повторяемость 0,004 мм.
• Шарико-винтовая передача класса C3 с преднатягом обеспечивает плавный ход и стабильную точность без осевых и радиальных люфтов.
• Усиленная передняя бабка со шпинделем Ø56 мм и отверстием под пруток до Ø45 мм устойчива к нагрузкам и вибрациям, а дополнительные ребра жёсткости минимизируют термические деформации.
• Револьверная головка на 8 позиций обладает высокой жёсткостью, что позволяет работать на интенсивных режимах. Поддерживается установка резцов до 25 мм и сверл до 40 мм.
• Гидравлическая задняя бабка с конусом Морзе №4 работает по М-команде и развивает усилие прижима до 6500 Н с плавной регулировкой давления.
• Система ЧПУ Fanuc 0i-TF Plus с оптоволоконной связью с приводами обеспечивает высокую скорость отклика, точность и плавность работы. Объем памяти для программ — до 2 МБ.
• Главный серводвигатель мощностью 7,5 / 11 кВт развивает крутящий момент до 105 Нм, отличается стабильной динамикой и низким уровнем вибраций.
• 3-кулачковый патрон на 8 дюймов имеет регулируемое усилие зажима, что удобно при работе с тонкостенными и мягкими заготовками.
• Гарантия на основные узлы — 36 месяцев или до 10 000 часов наработки. Ключевые элементы: станина, ШВП, линейные направляющие и подшипники шпиндельного узла.

Стандартная комплектация:

• Система ЧПУ Fanuc 0i-TF Plus (5) + 10,4″ LCD, 2Мб памяти для хранения УП
• Функция ЧПУ: М30 – автоматическое отключение

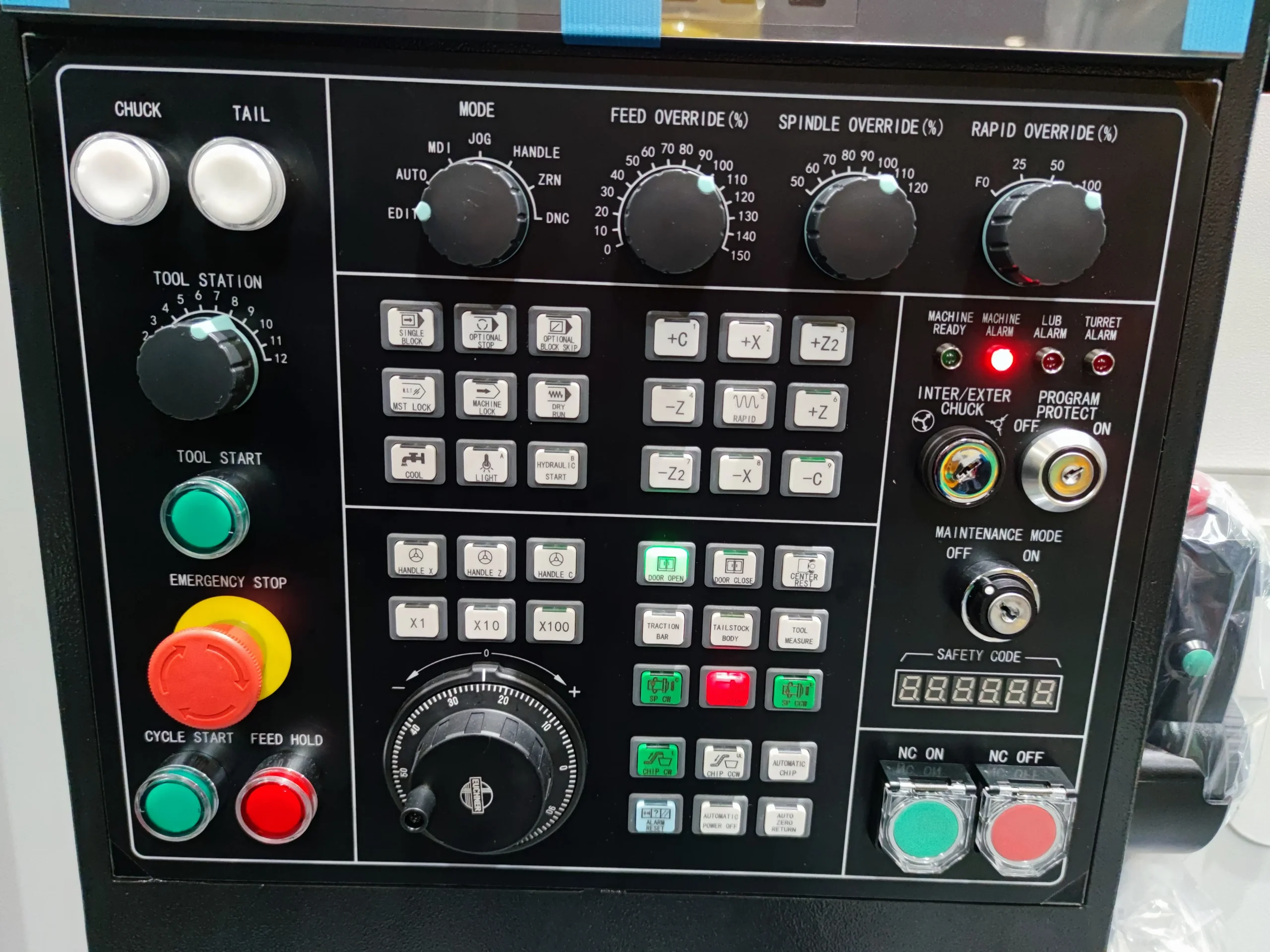

• Пульт управления переносной, с маховичком, включая кнопку аварийного отключения
• Трансформатор

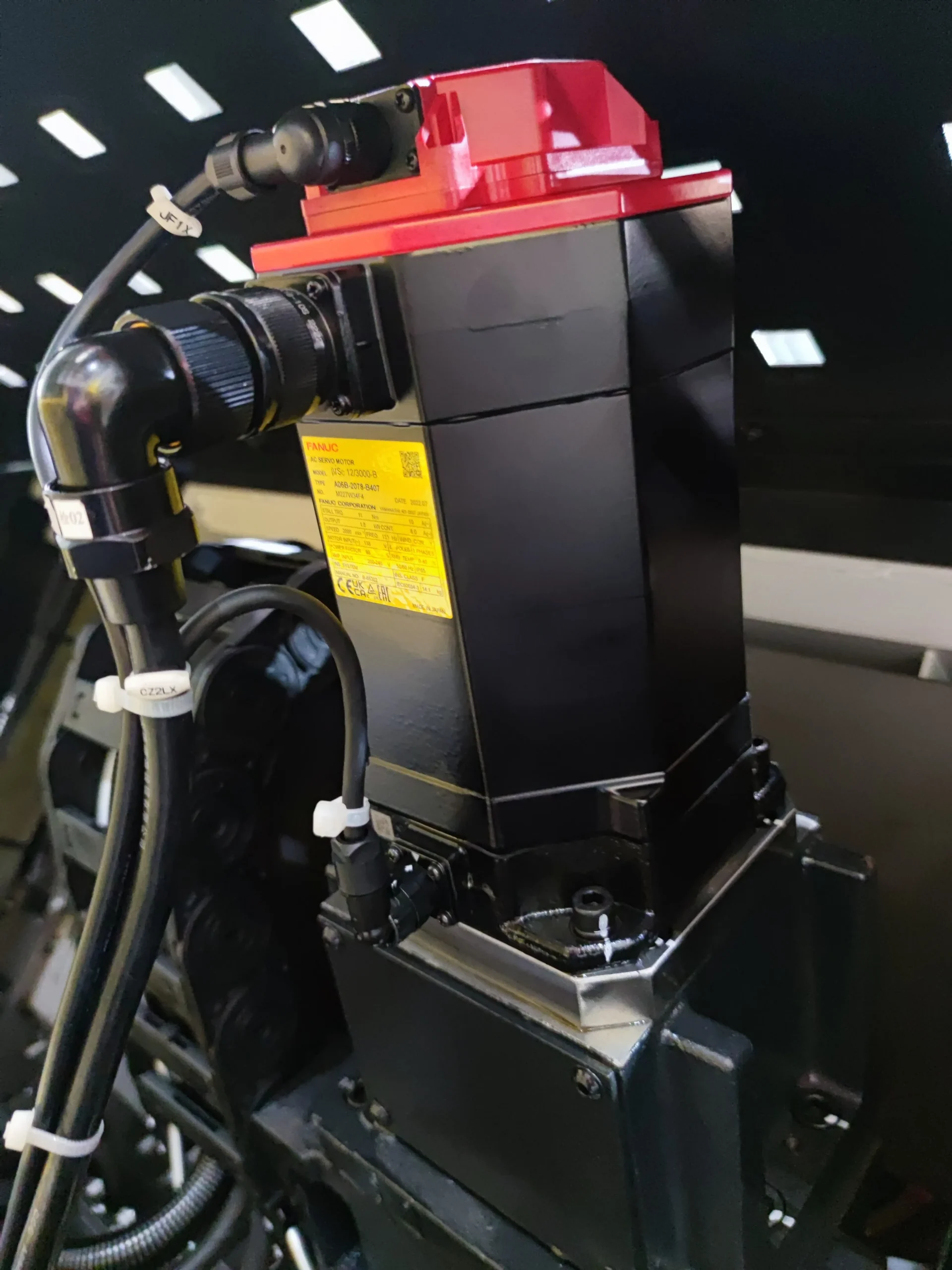

• Главный двигатель мощностью (пост. / 15 мин) 7.5 / 11 кВт (Fanuc)
• Ременный привод шпинделя
• Шпиндель, торец А2-6 (отв. Ø56мм)

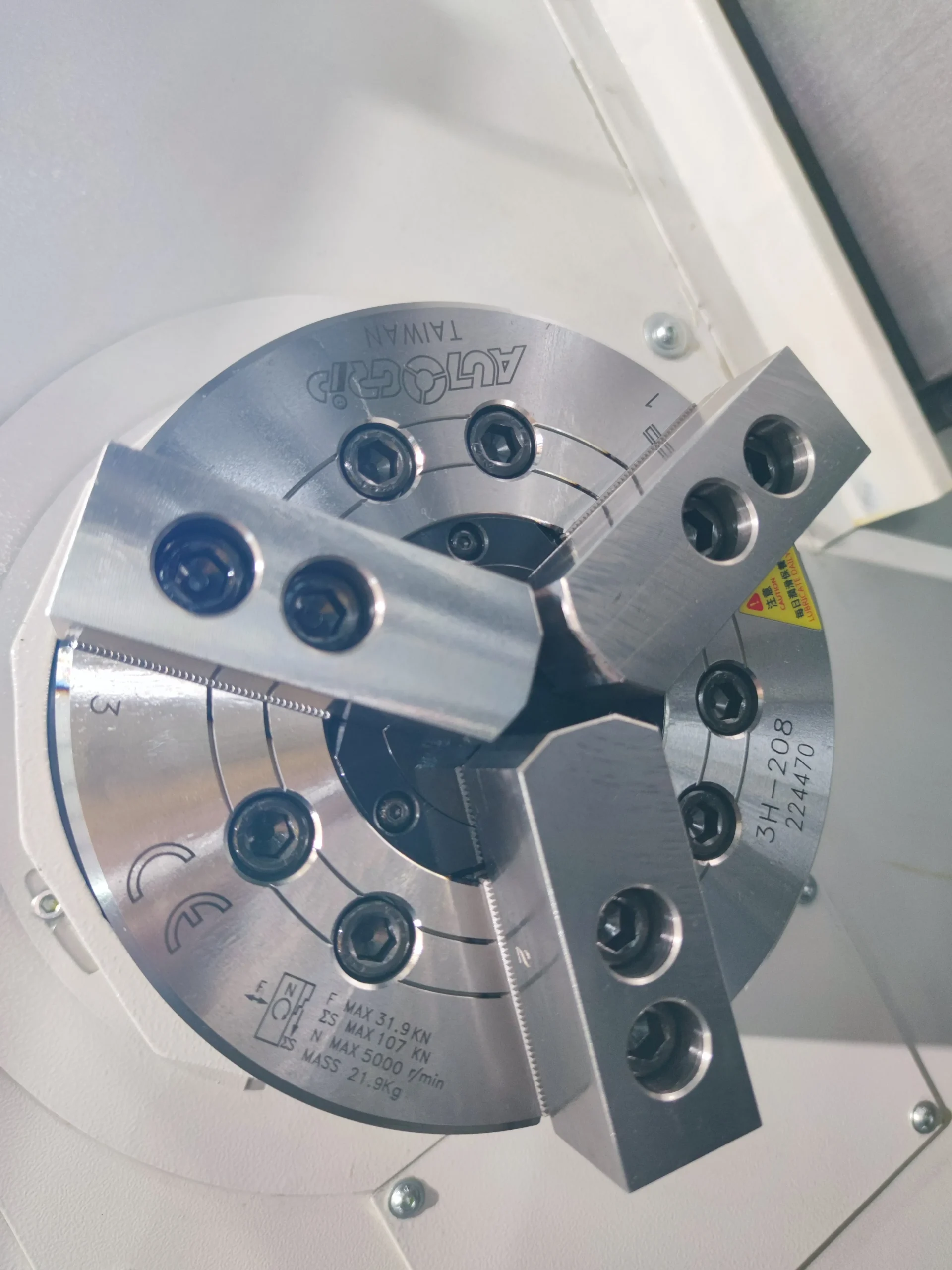

• Патрон шпинделя: 3-кулачковый гидравлический полый, диаметр ø203 мм (8”), включая 1 к-т твердых  и 1 к-т мягких кулачков

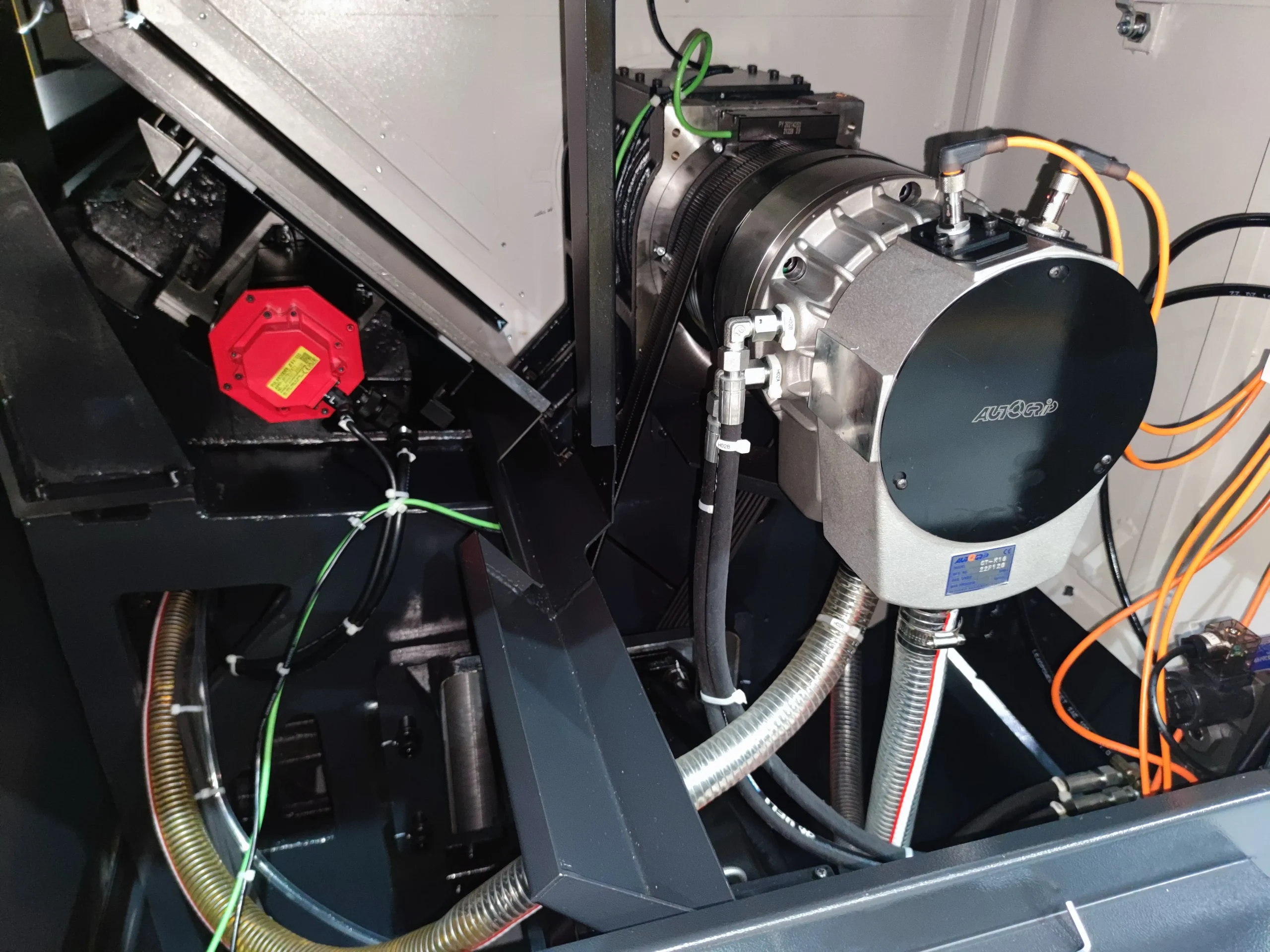

• Гидроцилиндр, полый (макс. диаметр прутка ø 45 мм)

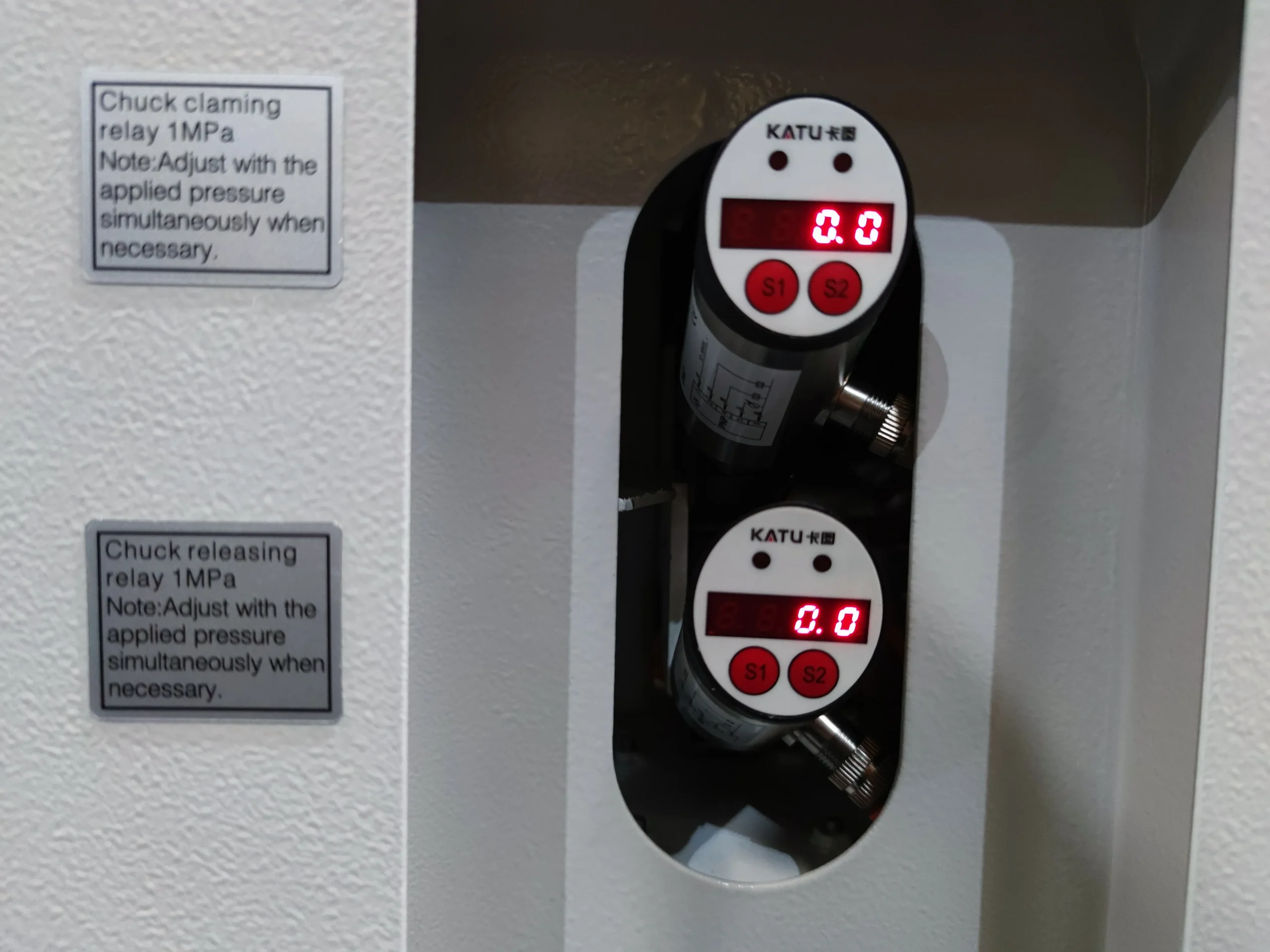

• Датчики положения гидроцилиндра
• Интерфейс для подключения барфидера

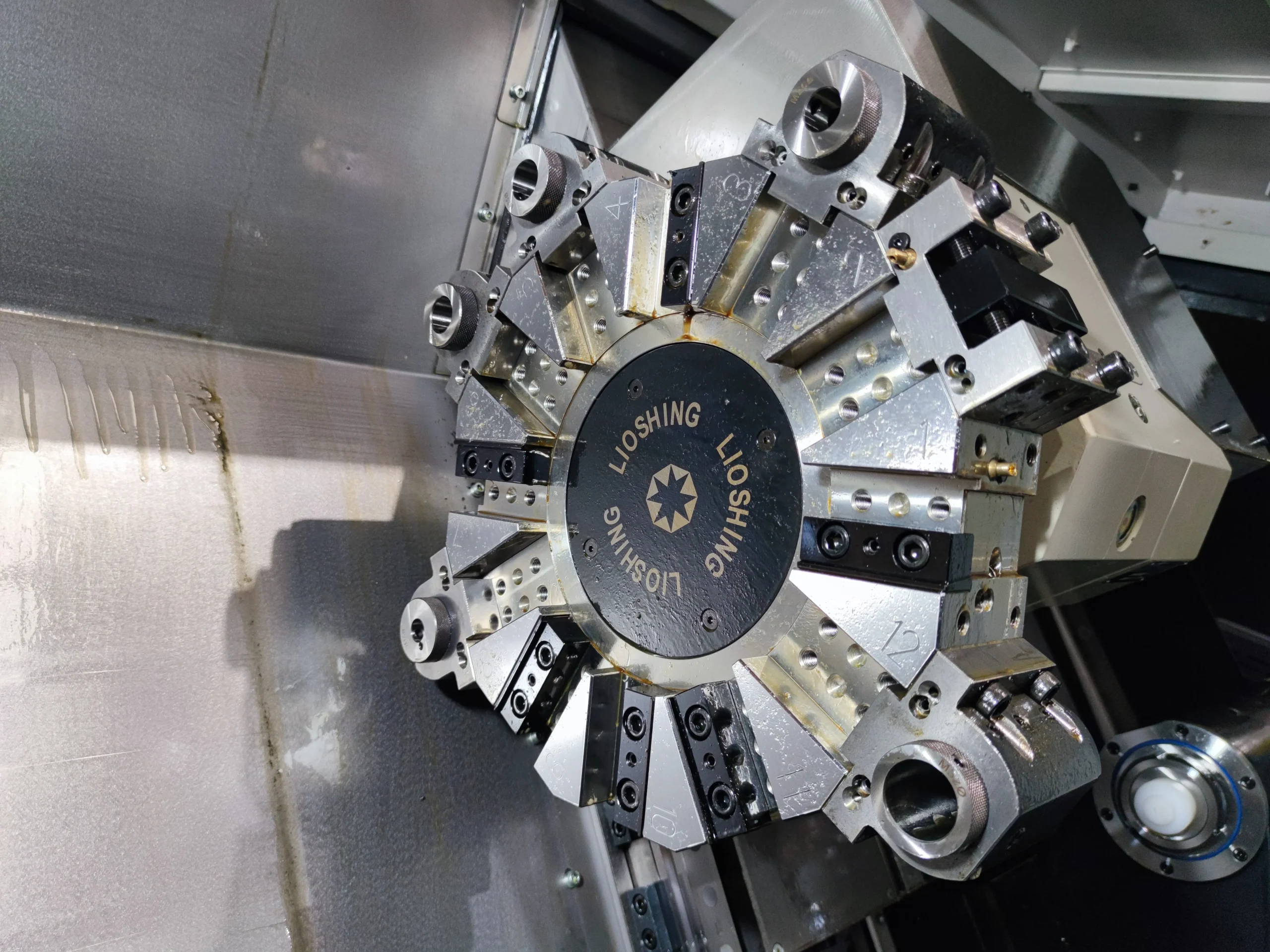

• 12-поз. статическая револьверная головка, макс. сечение резца 25×25 мм
• Стартовый набор инструментальной оснастки:
• Блок для торцевого точения, 25×25 мм — 1 шт.
• Расточной блок, Ø40, внутр. подвод СОЖ — 5 шт.;
• Клинья для зажима резцов, 25×25 мм — 8 к-тов.
• Втулка переходная Ø40/Ø20 – 1 шт.
• Втулка переходная Ø40/Ø25 – 1 шт.;
• Втулка переходная Ø40/Ø32 – 1 шт.;
• ШВП по осям X, Z с преднатягом
• Направляющие по осям X, Z роликового типа

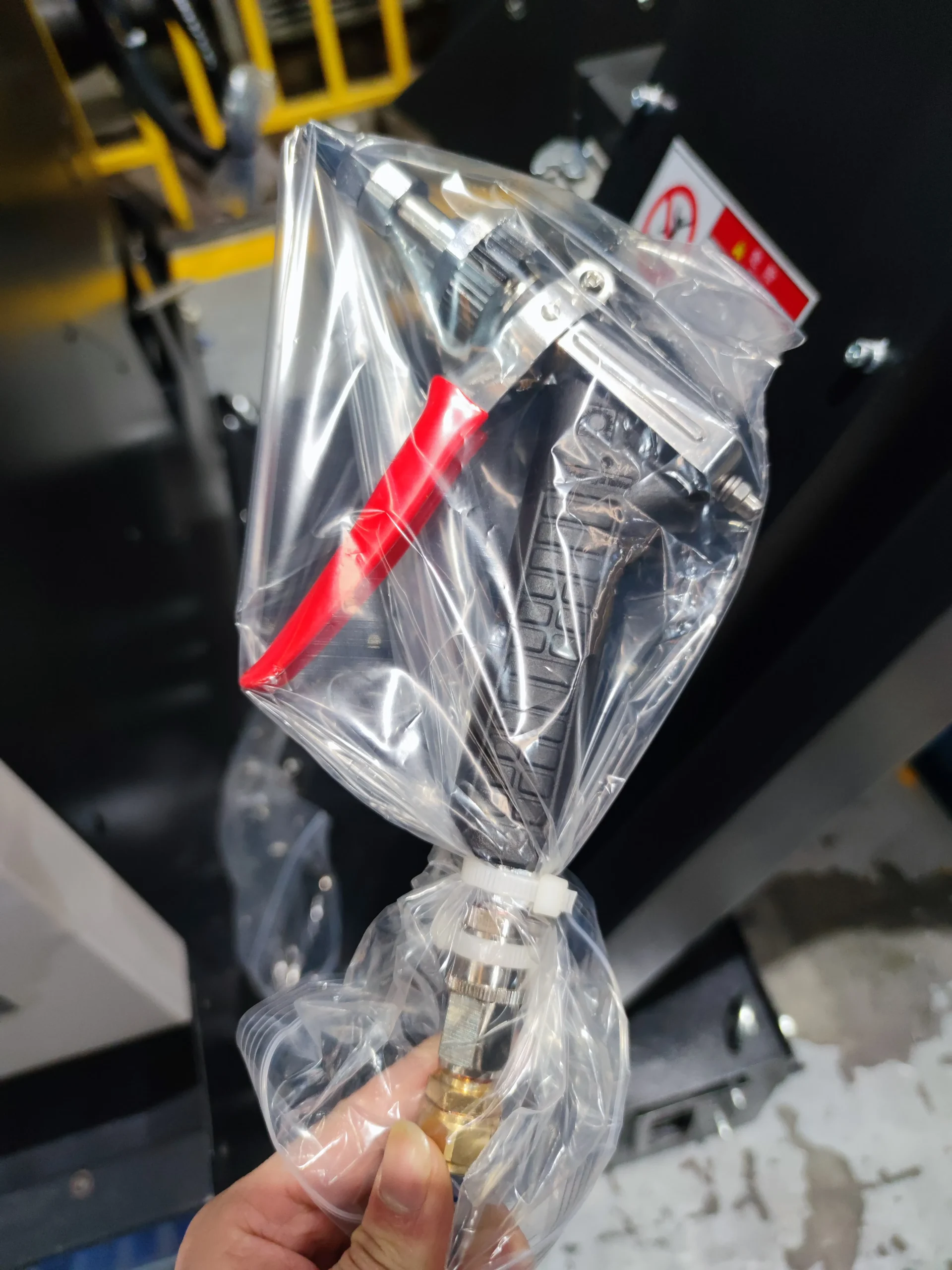

• Пистолет для подачи СОЖ
• Пистолет для подачи сжатого воздуха
• Кожух станка полностью закрытый
• Подготовка для установки системы измерения инструмента
• Педаль для зажима / разжима кулачков и выдвижения пиноли
• Освещение рабочей зоны
• Индикация состояния станка

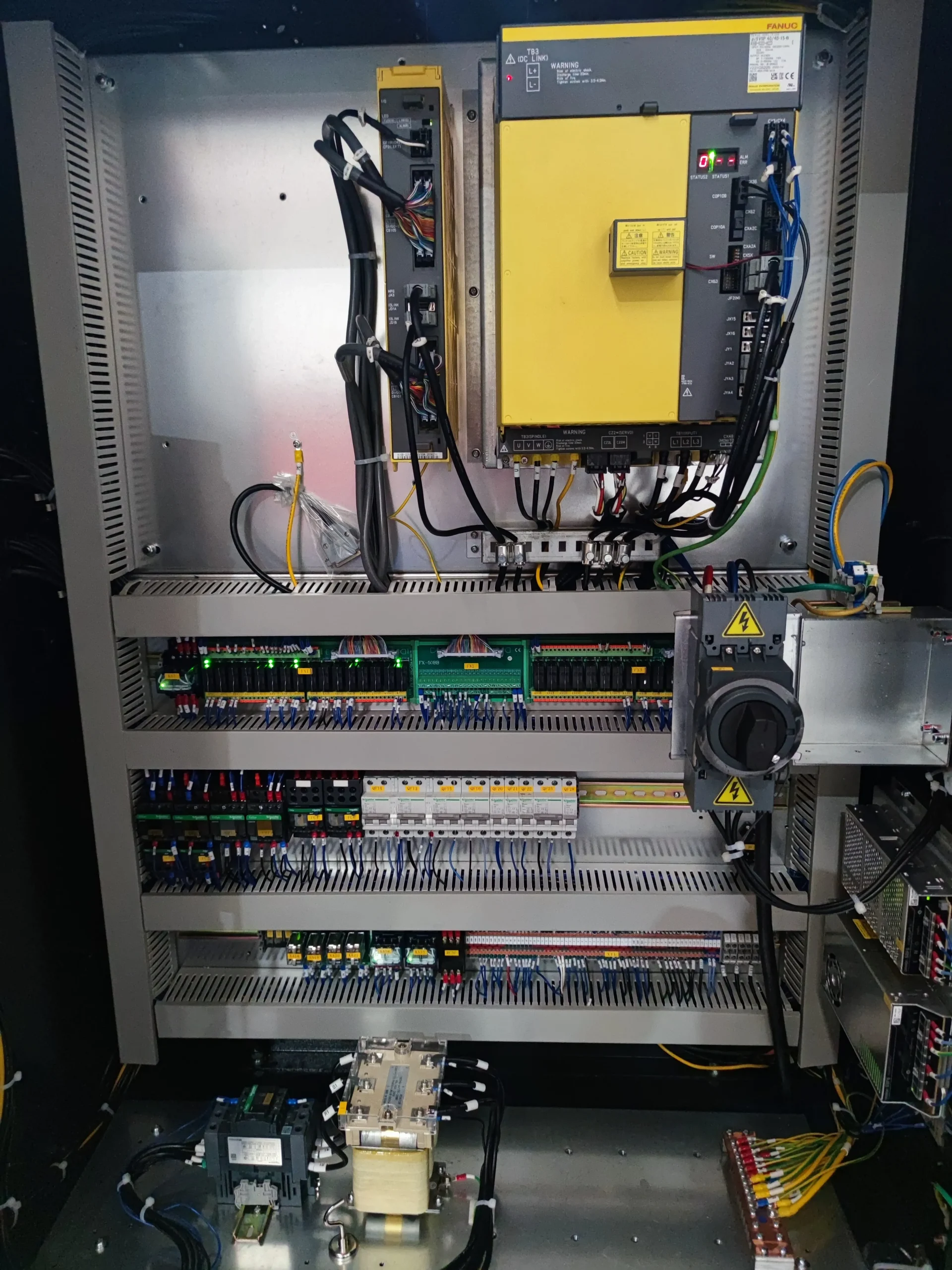

• Система охлаждения электрошкафа: кондиционер

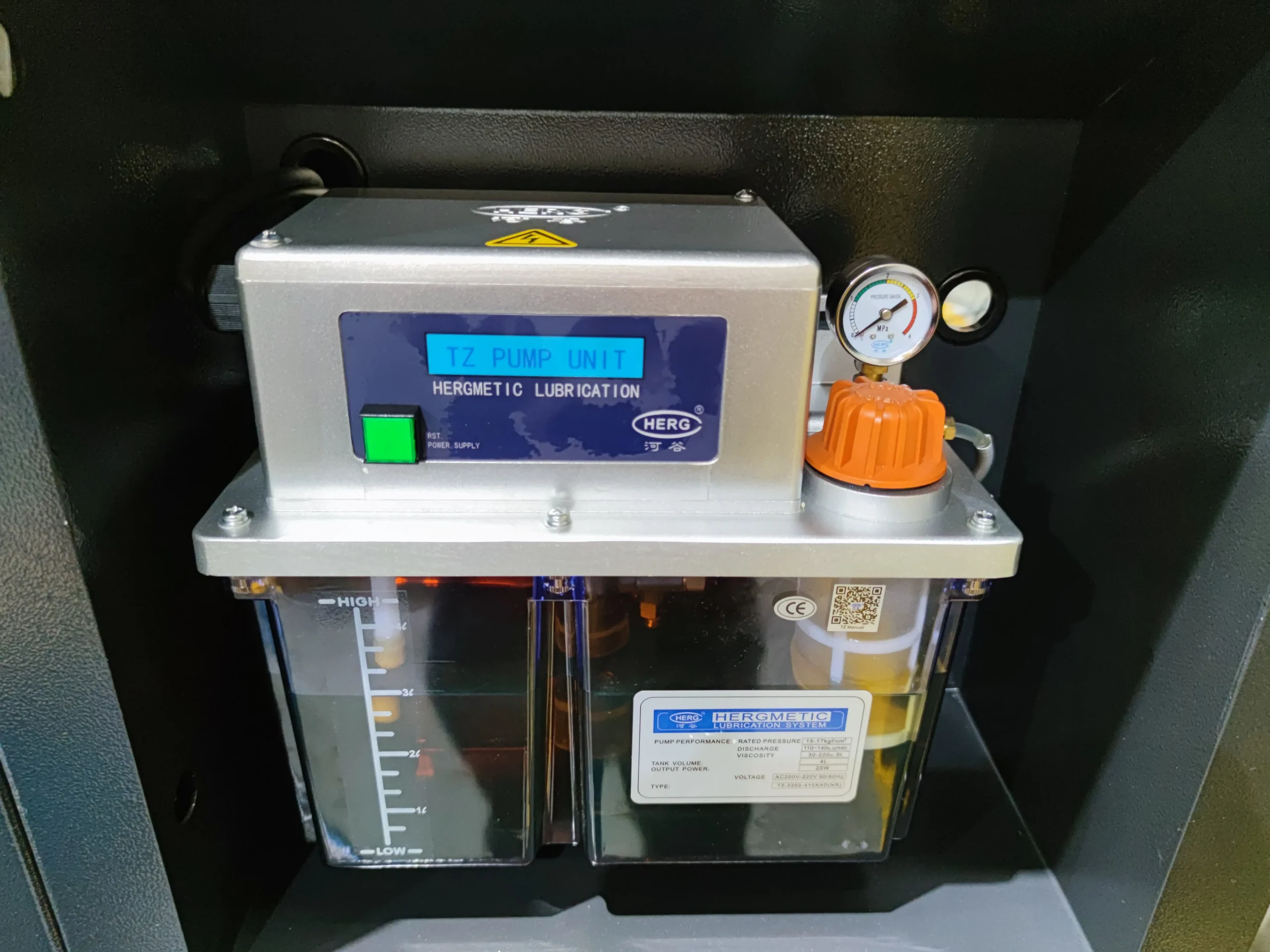

• Система смазки автоматическая централизованная
• Гидравлическая станция
• Автоматический конвейер для удаления стружки, цепного типа с лентой, включая кнопку аварийной остановки (без тележки)

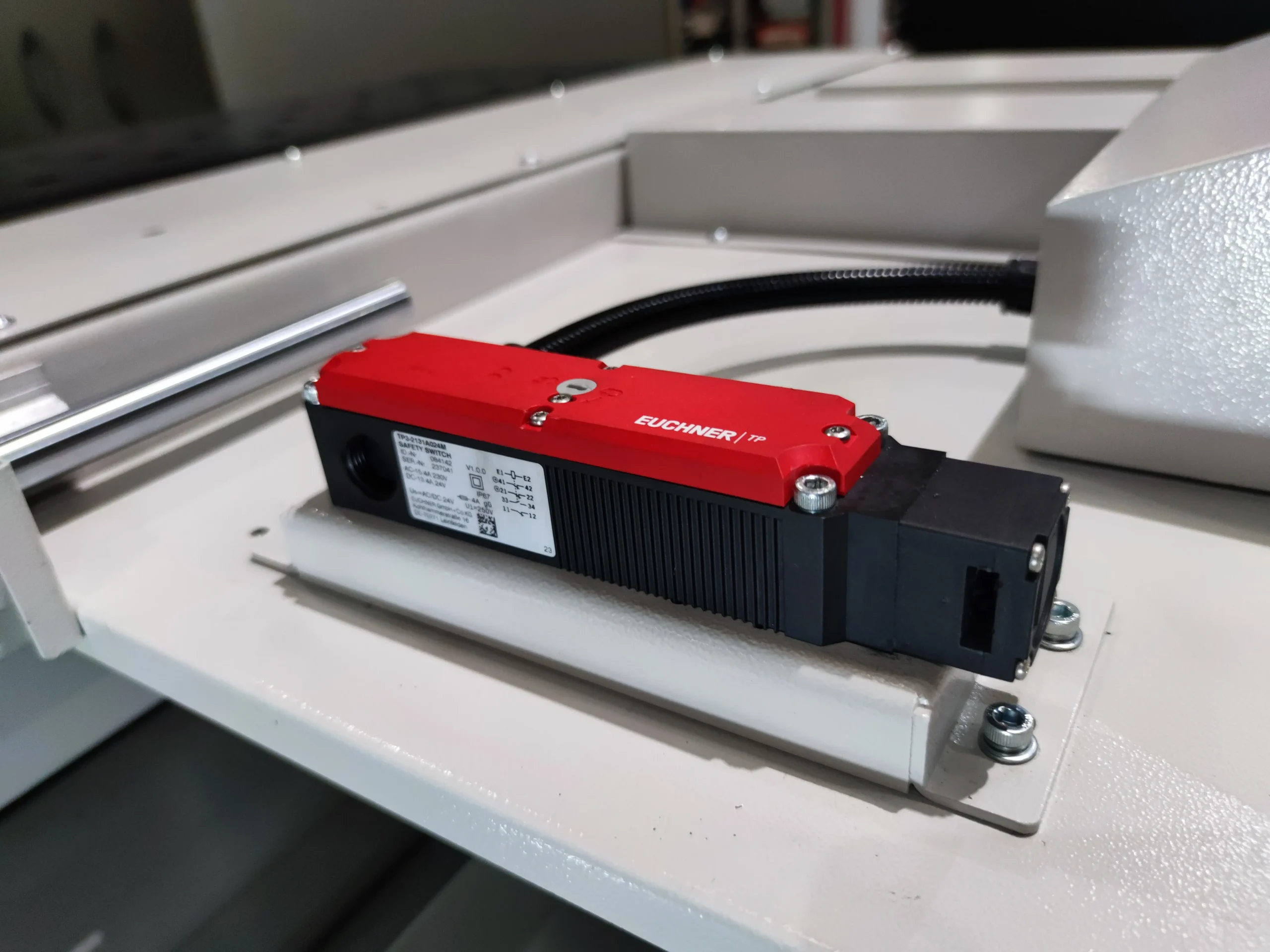

• Блокировка дверей
• Задняя бабка с гидравлической пинолью Морзе №4, включая вращающийся задний центр, прижим задней бабки к направляющим механический
• Комплект выравнивающих опор
• Комплект инструмента для наладки и обслуживания станка
• Комплект технической документации

Дополнительная комплектация (приобретается отдельно):

• Улавливатель для готовых деталей
• Система подачи СОЖ через револьверную головку под повышенным давлением, 20 бар
• Система ЧПУ Fanuc 0i-TF Plus (1) + 10,4″ LCD, 2Мб памяти для хранения УП
• Автомат подачи прутка
• Система измерения инструмента ручная, съемная HPRA (Renishaw)
• Система измерения инструмента откидная, механическая HPPA (Renishaw)
• Система измерения инструмента откидная, моторизованная HPMA (Renishaw)
• Тележка для сбора стружки
• Маслоотделитель
• Система удаления масляного тумана
• ПО SprutCAM для моделирования обработки и написания УП
• Автоматическая система мониторинга X-TENSIVE
