Токарный станок с ЧПУ SL4010PC, Solex, Китай

Преимущества и выгоды:

• Масса станка – 4600 кг – минимизируют вибрации при обработке, повышает жесткость и прочность станка. Ребра жесткости цельнолитой чугунной станины исключают возникающие во время работы центра деформации и чувствительность к динамическим нагрузкам.
• Направляющие качения роликового типа для перемещения в продольном и поперечном направлении имеют низкий коэффициент трения между подвижными частями, обеспечивают высокую скорость перемещения по рабочим осям до 30 м\мин, уменьшая время обработки изделий до 25-30% , также обеспечивают высокую точность позиционирования 0,008 мм и повторяемость позиционирования 0,004 мм на максимальных скоростях перемещения.
• Плавность и точность хода, стабильно высокое качество обработки деталей обеспечивает шариковинтовая передача с преднатягом класса С3 диаметром Ø32 мм и шагом 10 мм высокой жесткости. Исключено возникновение осевых и радиальных люфтов.

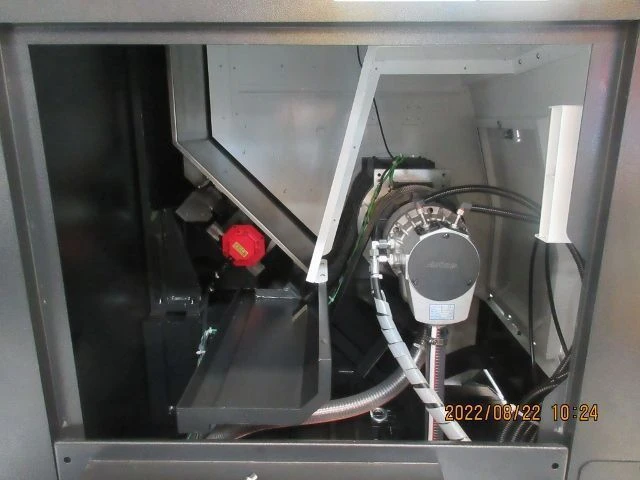

• Переднюю бабку отличает увеличенная площадь контакта. Дополнительные ребра жесткости позволяют добиться стабильной обработки при точении массивных деталей с большими припусками, достигать высоких скоростей вращения шпинделя без вибраций и минимизировать термические деформации.
• Шпиндель с отверстием Ø 65 мм позволяет обрабатывать прутки Ø до 51 мм (Внимание, этот параметр указан без учета возможной кривизны прутка)
• Обновленная револьверная головка на 12 позиций за счет установки на увеличенную опорную поверхность (больше на 20% от стандартной линейки SC) отличается повышенной жесткостью, противодействует изгибающим моментам при обработке в сложных условиях – труднообрабатываемые сплавы, большие припуски, серийный тип производства. Так же удалось с увеличением количества позиций сохранить сечение державок в □25 мм для резцов и Ø40 мм для осевого инструмента, что гарантирует стабильность работы на высоких режимах резания без потери жесткости обработки.
• Стандартно подключена система подачи СОЖ под давлением 20 БАР через инструментальные блоки револьверной головы. Подача смазочно-охлаждающей жидкости непосредственно в зону резания обеспечена. Функция особенно полезна при обработке глубоких отверстий от 4-5 диаметров и глубже.
• Гидравлическая задняя бабка с увеличенным конусом Морзе №5 обеспечивает быстрое и жесткое закрепление заготовки. С большим типоразмером будет выше стабильность резания деталей типа «ВАЛ». Регулировка давления поджима пиноли бесступенчатая.

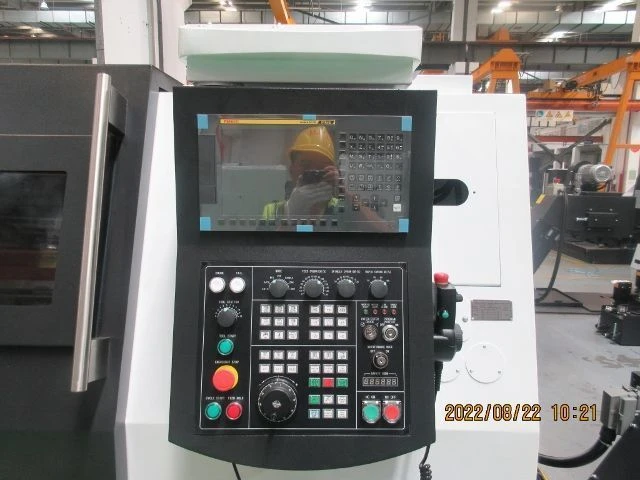

• Зарекомендованная система ЧПУ Fanuc 0i-ТF Plus с оптоволоконной системой передачи данных между ЧПУ и приводами минимизирует время цикла обратной связи по скорости, положению и току. Станок отличают высокая точность, плавность подач и синхронизация осей. Для удобства работы оператора и контроля за обработкой он-лайн на экран можно вывести диаграмму нагрузки на шпиндель, чтобы исключить возможные поломки инструмента или повышенный износ шпиндельного узла.

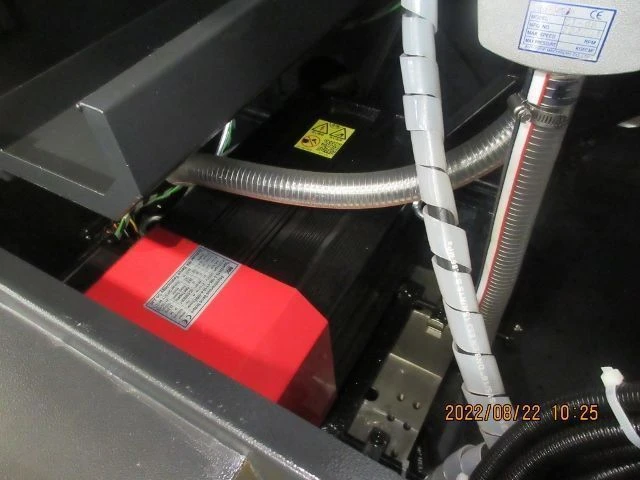

• Высокомоментный главный серводвигатель 11/15 кВт работает в широком диапазоне частот вращения. Его отличительные особенности: низкий уровень вибраций, обеспечение высокой динамики ускорений и торможений и точность механической обработки. Крутящий момент достигает 286 Нм в 30 минутном режиме работы двигателя и 210 Нм в постоянном режиме.

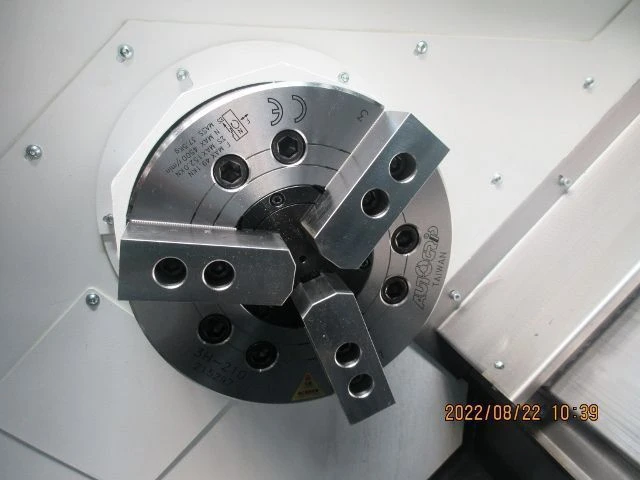

• Усилие зажима 3-кулачкового патрона на 10” (254 мм) регулируется, благодаря чему удается обрабатывать заготовки из мягких цветных сплавов, работать с тонкостенными изделиями. Оптимальный интервал вращения патрона от 1 до 3000 мин-1 позволяет работать как с мелкими изделиями, так и более крупными из различных марок сталей и сплавов.

Стандартная комплектация:

• Система ЧПУ Fanuc 0i-TF Plus (5) + 10,4″ LCD, 2Мб памяти для хранения УП
• Функция ЧПУ: М30 – автоматическое отключение

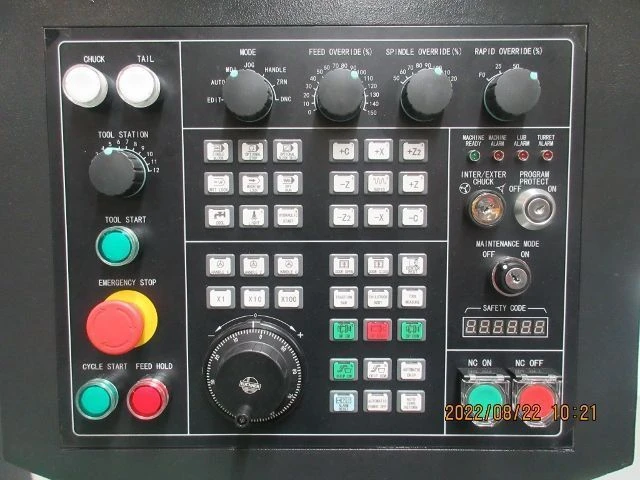

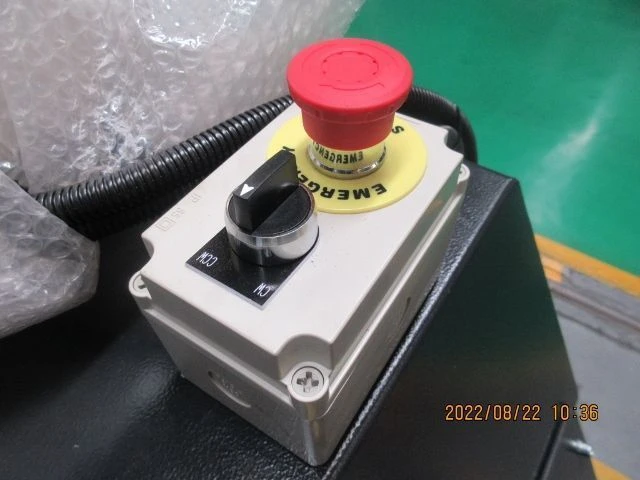

• Пульт управления переносной, с маховичком, включая кнопку аварийного отключения
• Трансформатор
• Главный двигатель мощностью (пост./ 30 мин) 11 / 15 кВт
• Ременный привод шпинделя
• Шпиндель с торцем А2-6 (отв. Ø65 мм)
• Патрон шпинделя: 3-кулачковый гидравлический полый, диаметр ø254 мм (10”), включая 1 к-т твердых  и 1 к-т мягких кулачков
• Гидроцилиндр, полый (макс. диаметр прутка ø 51 мм)
• Датчики положения гидроцилиндра стандарт
• Интерфейс для подключения барфидера стандарт
• 12-поз. статическая револьверная головка, макс. сечение резца 25×25 мм
• Стартовый набор инструментальной оснастки
• ШВП по осям X, Z с преднатягом
• Направляющие качения по осям X, Z
• Система подачи СОЖ через револьверную головку под повышенным давлением, 20 бар
• Пистолет для подачи СОЖ
• Пистолет для подачи сжатого воздуха
• Кожух станка полностью закрытый
• Подготовка для установки системы измерения инструмента
• Педаль для зажима / разжима кулачков и выдвижения пиноли
• Освещение рабочей зоны
• Индикация состояния станка

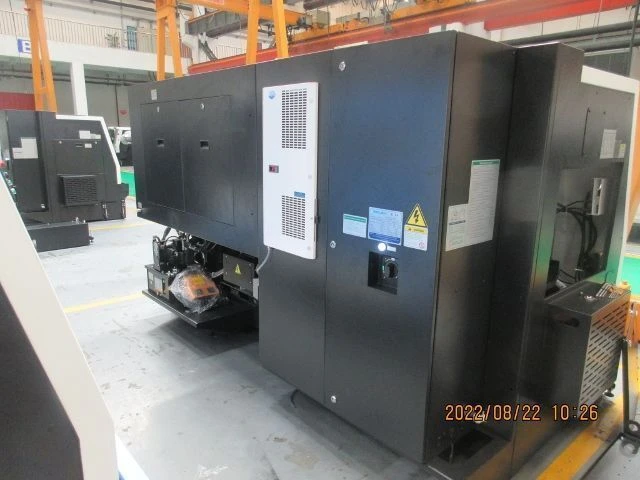

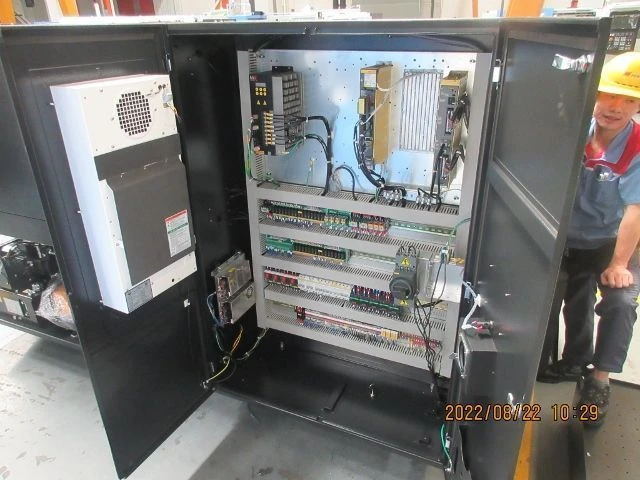

• Система охлаждения электрошкафа: кондиционер

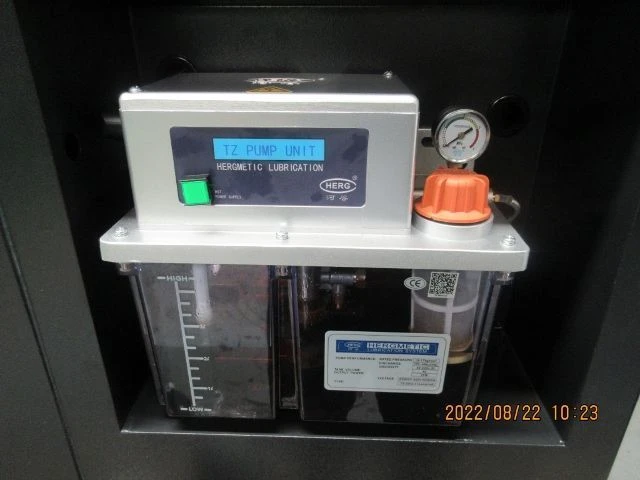

• Система смазки автоматическая централизованная

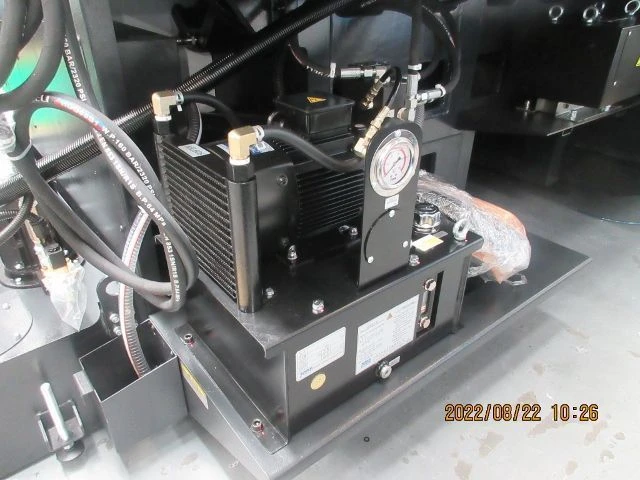

• Гидравлическая станция

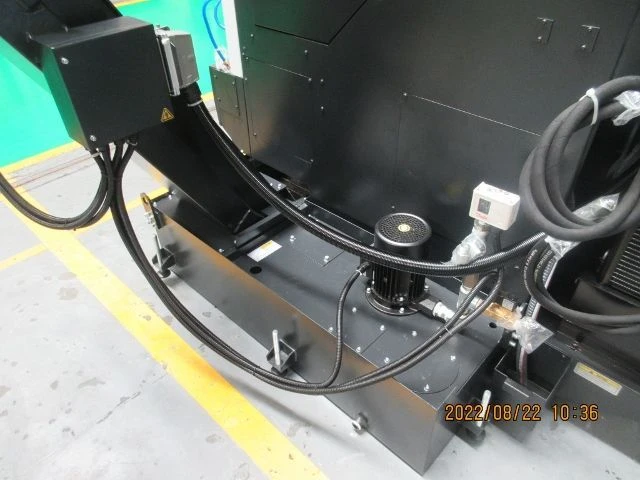

• Автоматический конвейер для удаления стружки, цепного типа с лентой, включая кнопку аварийной остановки (без тележки) стандарт
• Блокировка дверей
• Задняя бабка с гидравлической пинолью Морзе №5, включая вращающийся задний центр, прижим задней бабки к направляющим механический
• Комплект выравнивающих опор
• Комплект инструмента для наладки и обслуживания станка
• Комплект технической документации

Дополнительная комплектация (приобретается отдельно):

• Улавливатель для готовых деталей
• Система ЧПУ Fanuc 0i-TF Plus (1) + 10,4″ LCD, 2Мб памяти для хранения УП
• Автомат подачи прутка
• Система измерения инструмента ручная, съемная HPRA (Renishaw)
• Система измерения инструмента откидная, механическая HPPA (Renishaw)
• Система измерения инструмента откидная, моторизованная HPMA (Renishaw)
• Тележка для сбора стружки
• Маслоотделитель
• Система удаления масляного тумана
• ПО SprutCAM для моделирования обработки и написания УП
• Автоматическая система мониторинга X-TENSIVE
• Люнеты
• Дополнительне инструментальные блоки для револьверной головы
