Токарный станок с ЧПУ SL6310C, Solex, Китай

Преимущества и выгоды:

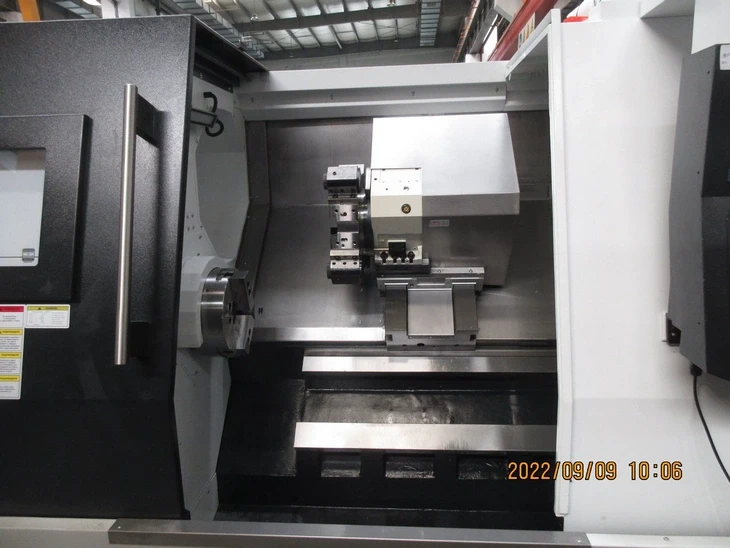

• Большой вес станка – 7500 кг – и монолитная станина с дополнительными ребрами жесткости и сбалансированным центром тяжести обеспечивают станку высокую жесткость и стабильность обработки деталей. Расположение направляющих под углом 45° позволяет эффективно удалять стружку, исключая ее скопление в рабочей зон. Наклонная станина также удобна для наладки и отработки управляющих программ.
• Корпус передней бабки с дополнительными ребрами, которые повышают ее жесткость и используются для отвода тепла, а также минимизируют термические деформации.

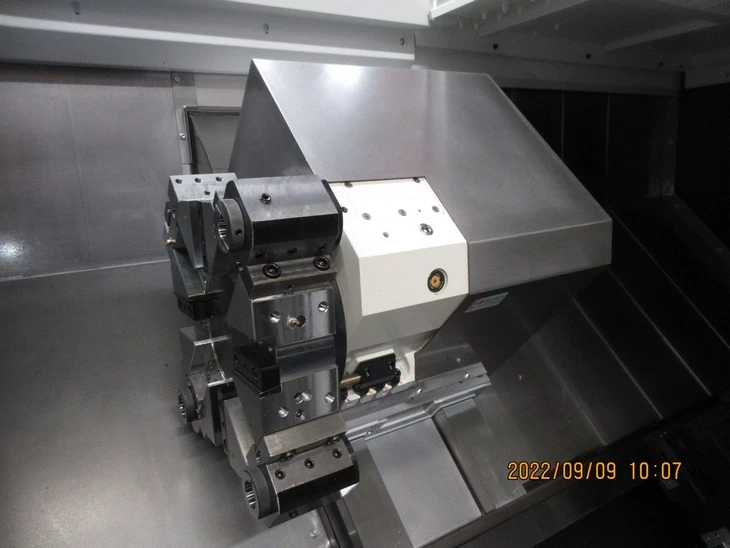

• Статическая револьверная головка отличается увеличенным размером и большей площадью опорной поверхности, что повышает ее жесткость и обеспечивает стабильность обработки на высоких режимах резания.
• Для перемещения суппорта используются направляющие скольжения прямоугольного профиля увеличенной ширины с увеличенным расстоянием между ними (по оси Х – 340 мм, по оси Z – 535 мм). Это обеспечивает суппорту высокую жесткость, повышает производительность станка и препятствует возникновению вибраций.
• Для перемещения задней бабки используются прямоугольные направляющие с увеличенной площадью контакта. Они позволяют выполнять точную регулировку положения задней бабки и обеспечивают жесткость при обработке длинномерных изделий. Управление задней бабкой выполняют с помощью педали (выдвижение пиноли). Пиноль увеличенного диаметра обеспечивает повышенную жесткость при обработке деталей типа вал. Перемещение вращающейся пиноли гидравлическое.

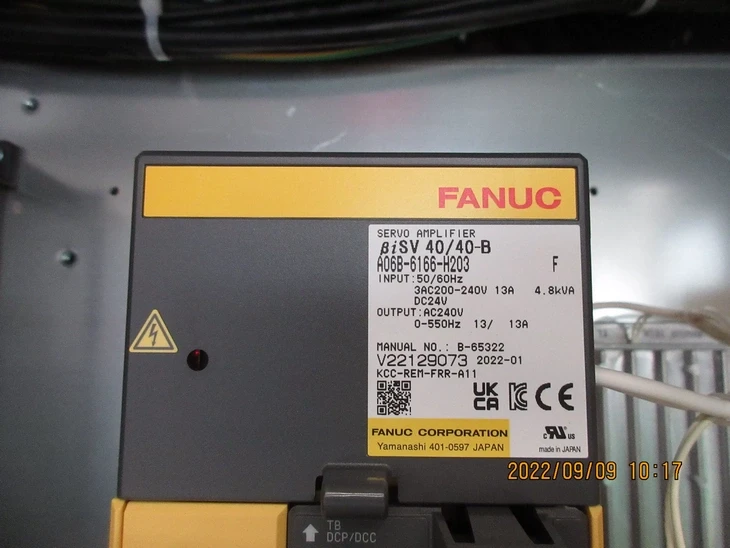

• Для вращения шпинделя используется высокомоментный серводвигатель Fanuc (Япония). Он минимизирует вибрации и обеспечивает высокую точность обработки деталей. Для надежности и плавности хода передачу движения выполняют через ременной привод.
• Для перемещения рабочих органов используется шариковинтовая передача с преднатягом высокой жесткости, точности и плавности хода, исключающая осевые и радиальные люфты, обеспечивающая стабильно высокое качество обработки.
• Для управления станком применяют систему ЧПУ Fanuc 0i-ТF Plus с оптоволоконной передачей данных. Она уменьшает время обратной связи и повышает точность работы станка.

Стандартная комплектация:

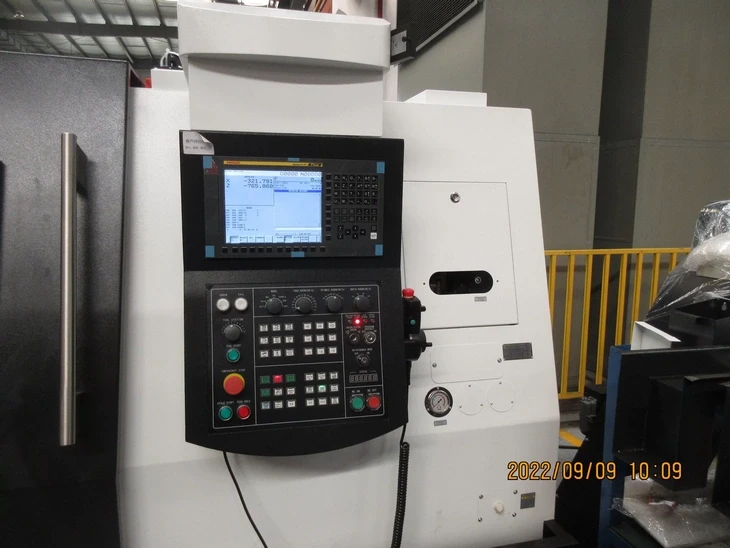

• Система ЧПУ Fanuc 0i-TF Plus (5) + 10,4″ LCD, 2Мб памяти для хранения УП
• Функция ЧПУ: М30 – автоматическое отключение
• Пульт управления переносной, с маховичком, включая кнопку аварийного отключения
• Трансформатор
• Главный двигатель мощностью (пост./ 30 мин) 15/ 18.5 кВт
• Ременный привод шпинделя
• Шпиндель с торцем А2-8 (отв. Ø87 мм)

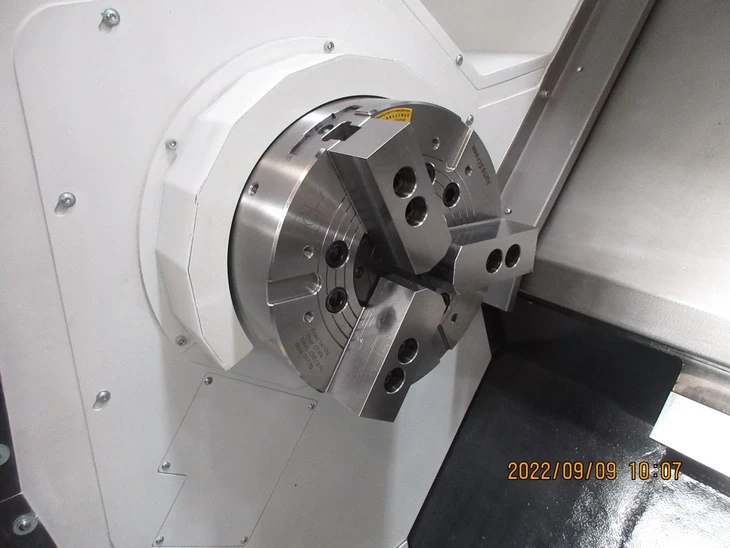

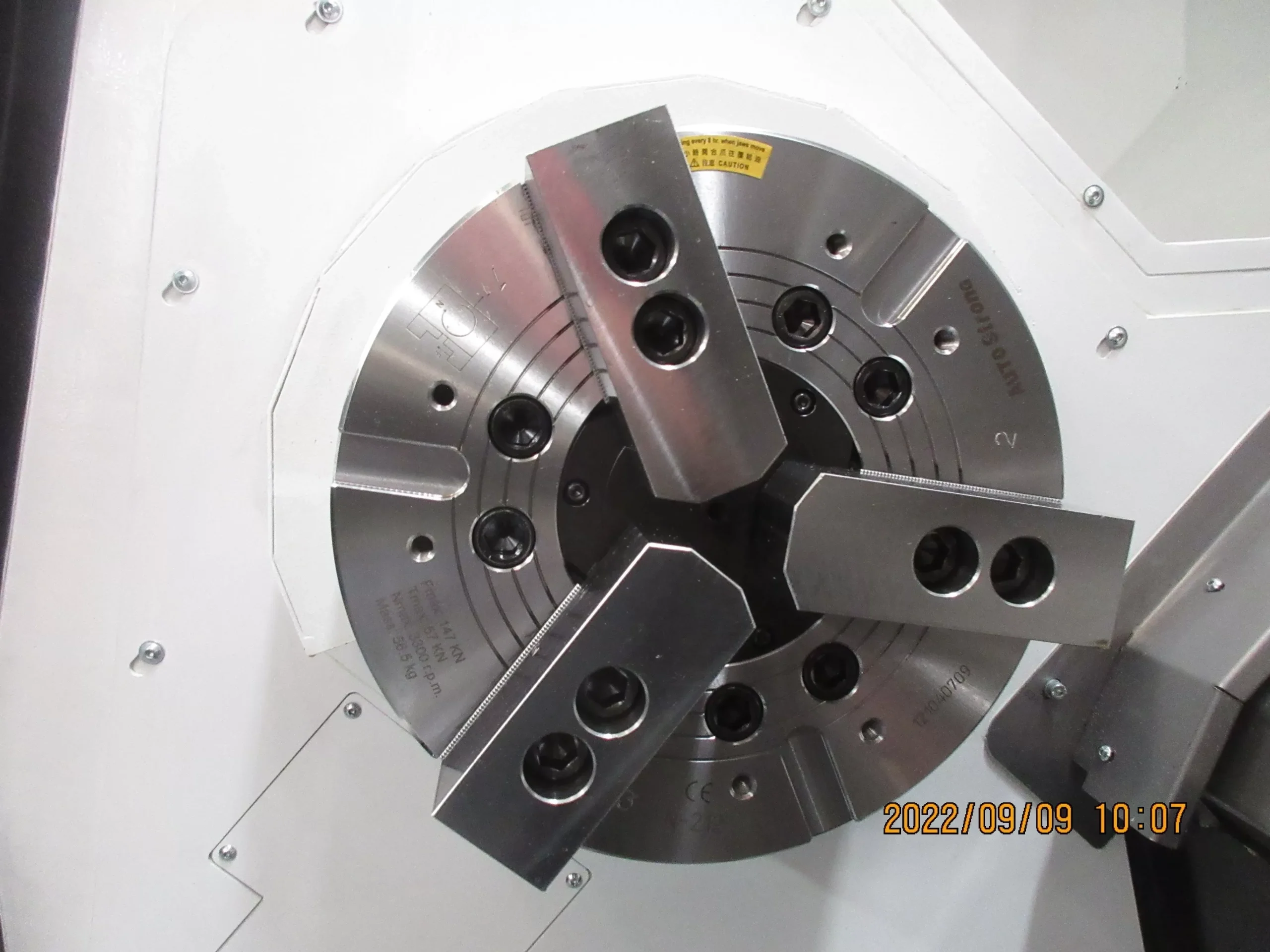

• Патрон шпинделя: 3-кулачковый гидравлический полый, диаметр ø305 мм (12”), включая 1 к-т твердых  и 1 к-т мягких кулачков
• Гидроцилиндр, полый (макс. диаметр прутка ø 75 мм)

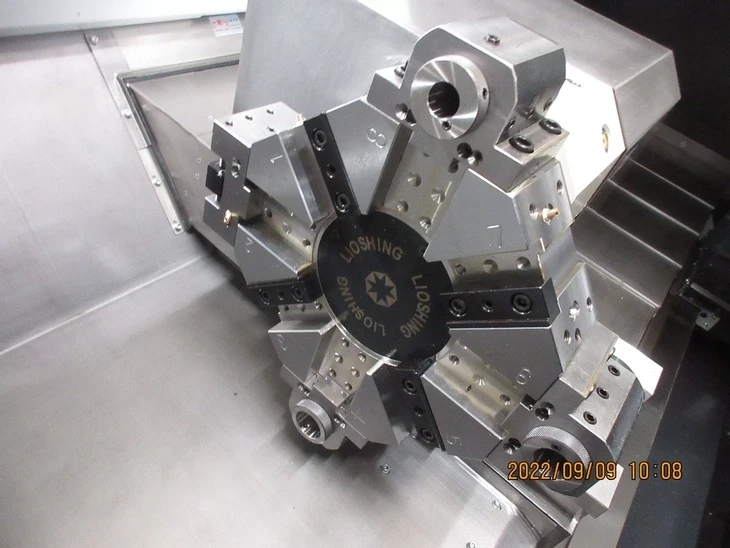

• 8-поз. статическая револьверная головка, макс. сечение резца 32×25 мм
• Стартовый набор инструментальной оснастки
• Блок для торцевого точения, 32×25 мм — 1 шт.
• Расточной блок, Ø50, внутр. подвод СОЖ — 3 шт.;
• Клинья для зажима резцов, 32×25мм — 4 к-та.;
• Втулка переходная Ø50/Ø25 – 1 шт.;
• Втулка переходная Ø50/Ø32 – 1 шт.;
• Втулка переходная Ø50/Ø40 – 1 шт.;
• ШВП по осям X, Z с преднатягом
• Задняя бабка с вращающейся гидравлической пинолью Морзе №5, включая задний центр, прижим задней бабки к направляющим механический
• Система подачи СОЖ через револьверную головку
• Пистолет для подачи СОЖ
• Пистолет для подачи сжатого воздуха
• Кожух станка полностью закрытый
• Педаль для зажима / разжима кулачков и выдвижения пиноли
• Подготовка для установки системы измерения инструмента

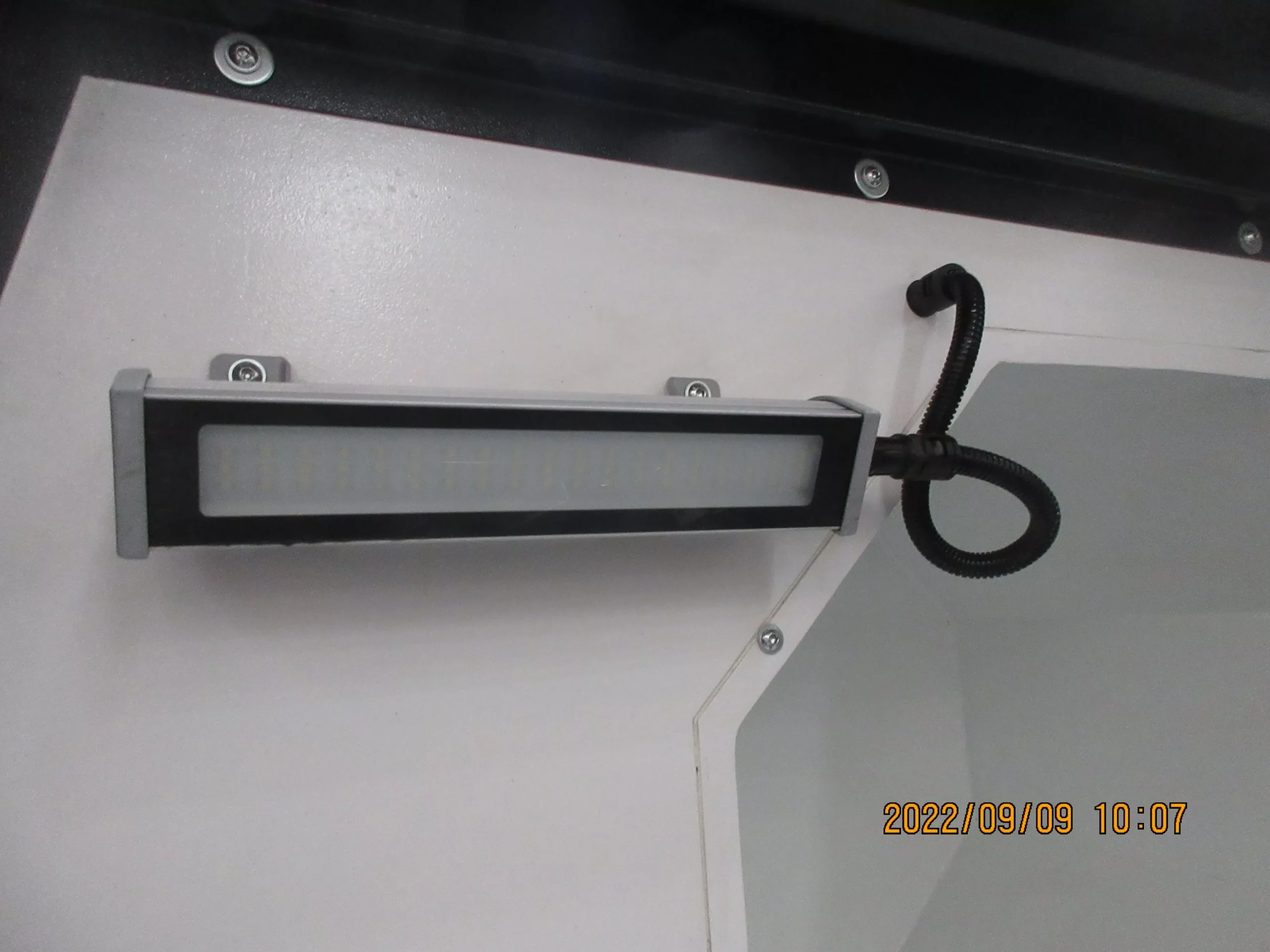

• Освещение рабочей зоны
• Индикация состояния станка
• Система охлаждения электрошкафа: кондиционер
• Система смазки автоматическая централизованная
• Гидравлическая станция
• Автоматический конвейер для удаления стружки, ленточного типа, включая кнопку аварийной остановки (без тележки)
• Блокировка дверей
• Комплект выравнивающих опор
• Приспособление для выверки станка по уровню
• Комплект инструмента для наладки и обслуживания станка
• Комплект технической документации

Дополнительная комплектация:

• Автомат подачи прутка
• Люнет гидравлический неподвижный, Ø8-70 мм
• Люнет гидравлический неподвижный, Ø20-120 мм
• Люнет гидравлический неподвижный, Ø20-165 мм
• Люнет гидравлический неподвижный, Ø50-200 мм
• Люнет гидравлический неподвижный, Ø70-220 мм
• Люнет механический неподвижный, Ø50-200 мм. Открытый тип
• Люнет механический неподвижный Ø50-200 мм. Закрытый тип
• Люнет механический неподвижный Ø190-270 мм. Закрытый тип
• Люнет механический неподвижный Ø260-315 мм. Закрытый тип
• Маслоотделитель (скиммер) для СОЖ
• Система измерения инструмента ручная, съемная HPRA (Renishaw)
• Система измерения инструмента откидная, механическая HPPA (Renishaw)
• Система измерения инструмента откидная, моторизованная HPMA (Renishaw)
• Комплект масел и СОЖ для заправки станка
• ПО SprutCAM для моделирования обработки и написания УП
• Автоматическая система мониторинга X-TENSIVE
