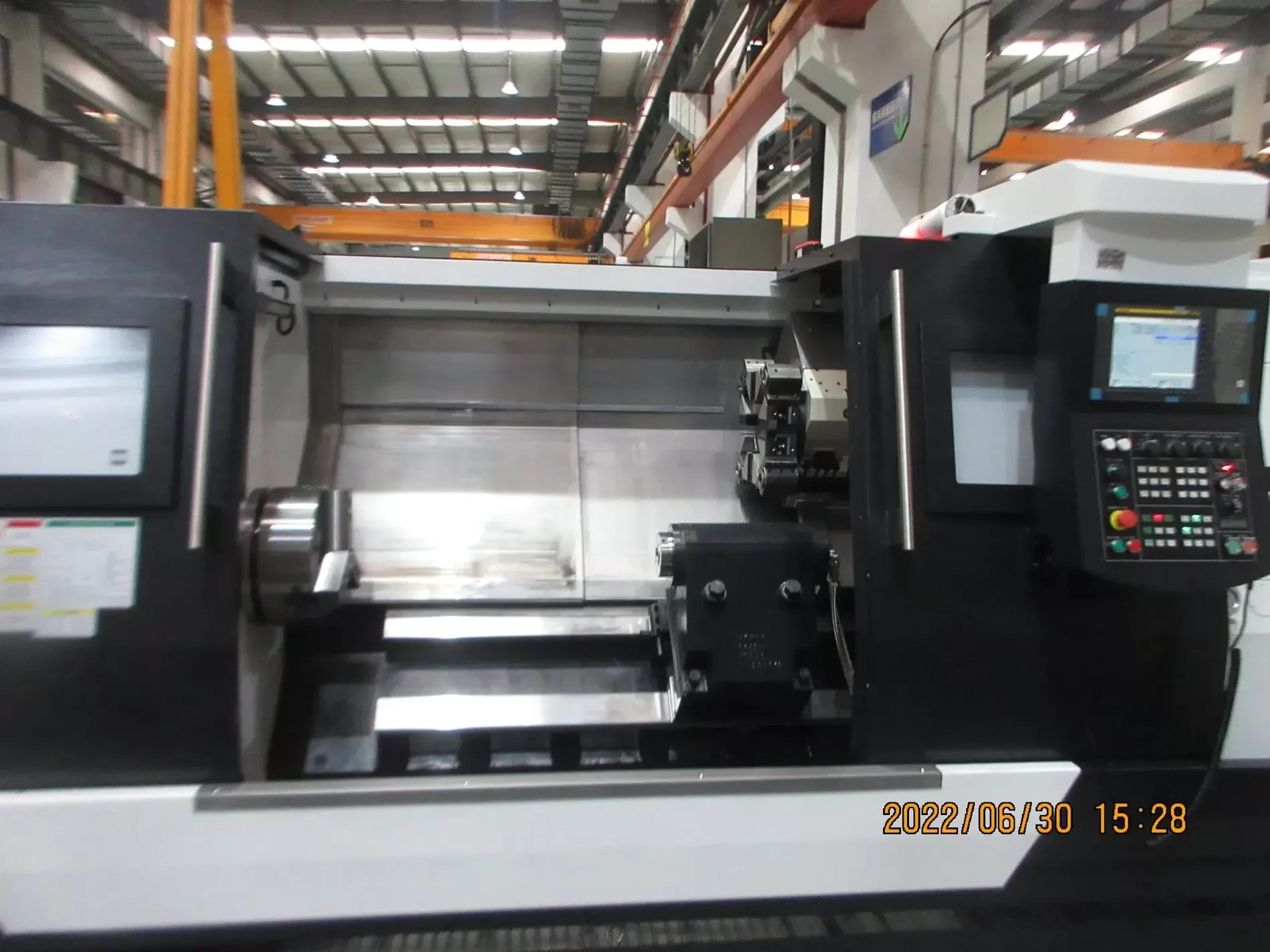

Токарный станок с ЧПУ SL6315G, Solex, Китай

Преимущества и выгоды:

• Цельнолитая станина с рёбрами жёсткости и весом 8000 кг обеспечивает максимальную устойчивость и точность работы. Наклон направляющих под углом 45° способствует эффективному удалению стружки и удобному монтажу инструмента и оснастки.
• В шпиндельном узле установлены подшипники NSK (Япония), уменьшающие радиальное биение и исключающие осевой люфт.

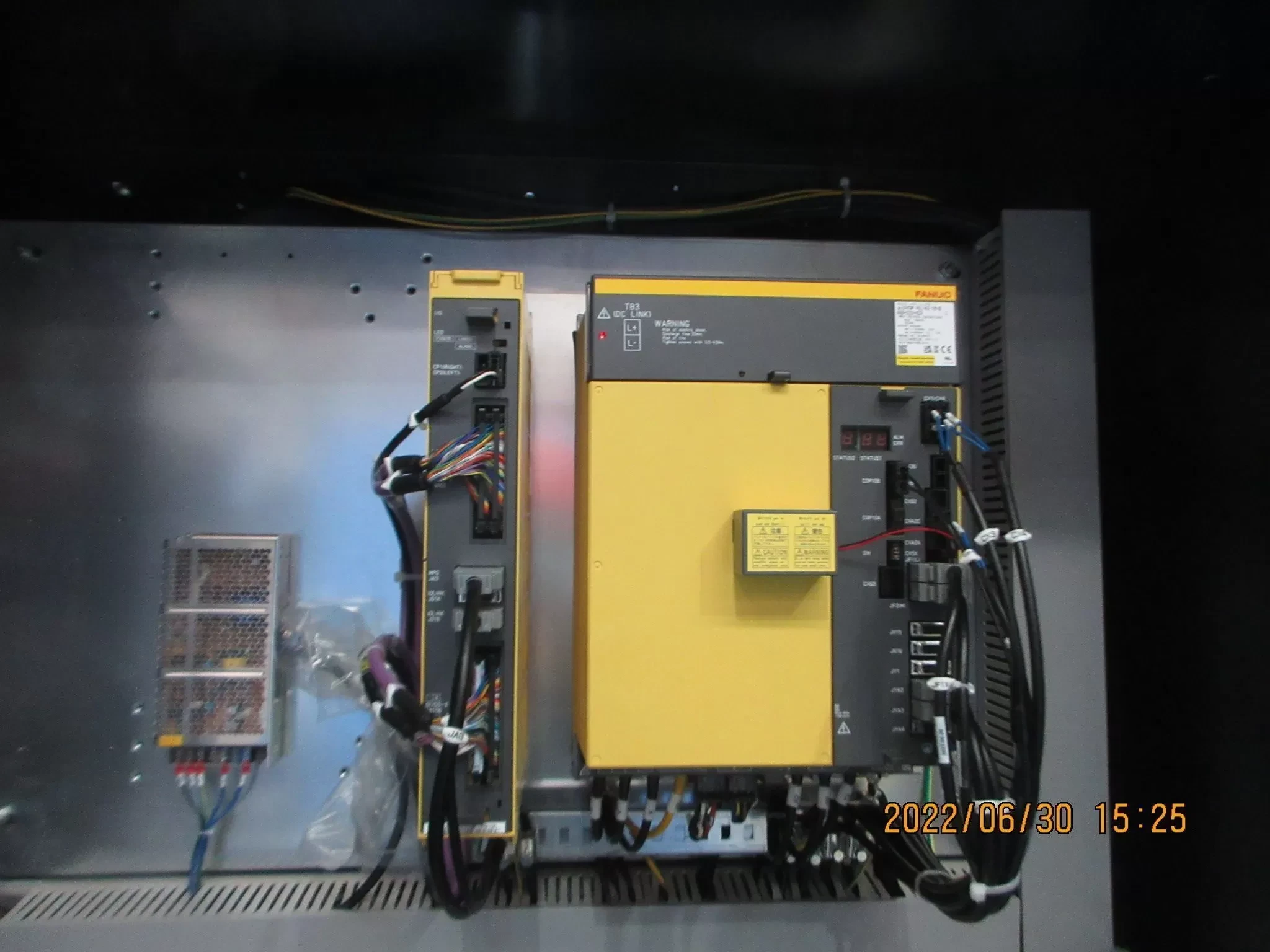

• Привод шпинделя реализован высокомоментным серводвигателем Fanuc мощностью 15/18,5 кВт с двухступенчатым планетарным редуктором ZF (Германия), что увеличивает крутящий момент до 1350 Нм и позволяет обрабатывать даже сложные материалы. Регулируемое давление кулачков гидропатрона исключает повреждение тонкостенных деталей.
• Передняя бабка имеет дополнительные рёбра жёсткости, снижающие вибрации и выполняющие функцию теплоотвода, что минимизирует термические деформации.
• Задняя гидробабка с вращающейся пинолью перемещается по прямоугольным направляющим, обеспечивая высокую жёсткость и точность позиционирования. Выдвижение пиноли осуществляется гидравлическим приводом.

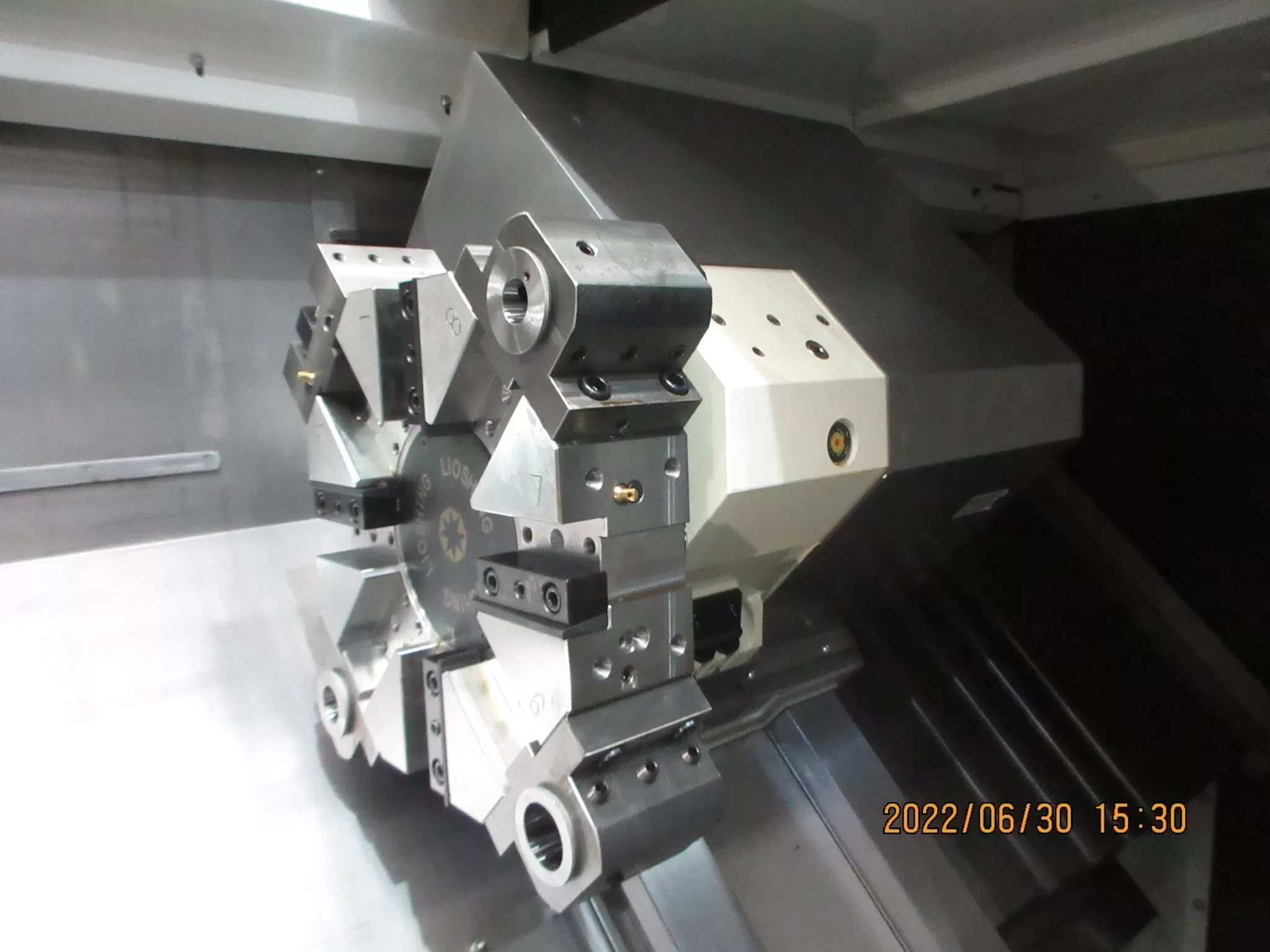

• Восьмипозиционная револьверная головка с увеличенным инструментальным диском обеспечивает жёсткость при силовой обработке и работу на высоких режимах резания.
• Перемещения рабочих узлов выполняются через ШВП класса С3 с преднатягом, что исключает люфты и обеспечивает высокое качество обработки.
• Система ЧПУ Fanuc 0i-TF Plus с оптоволоконной передачей данных сокращает время обратной связи и повышает точность обработки.

Стандартная комплектация:

• Система ЧПУ Fanuc 0i-TF Plus (5) + 10,4″ LCD, 2Мб памяти для хранения УП
• Функция ЧПУ: М30 – автоматическое отключение
• Пульт управления переносной, с маховичком, включая кнопку аварийного отключения
• Трансформатор
• Главный двигатель мощностью (пост. / 15 мин) 15 / 18,5 кВт (Fanuc)
• Привод шпинделя через двуступенчатый планетарный редуктор
• Шпиндель с торцем А2-11 (отв. Ø132 мм)

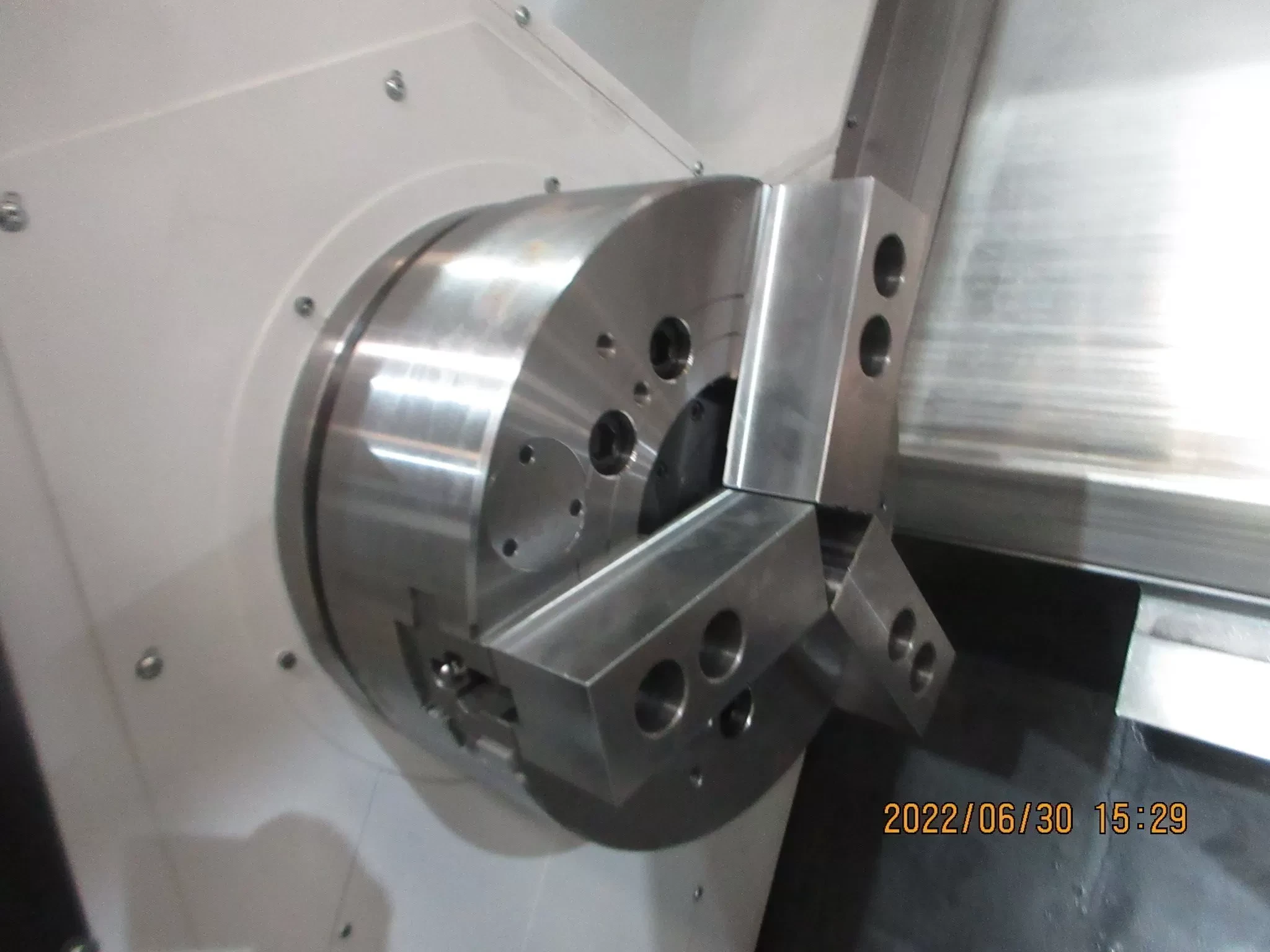

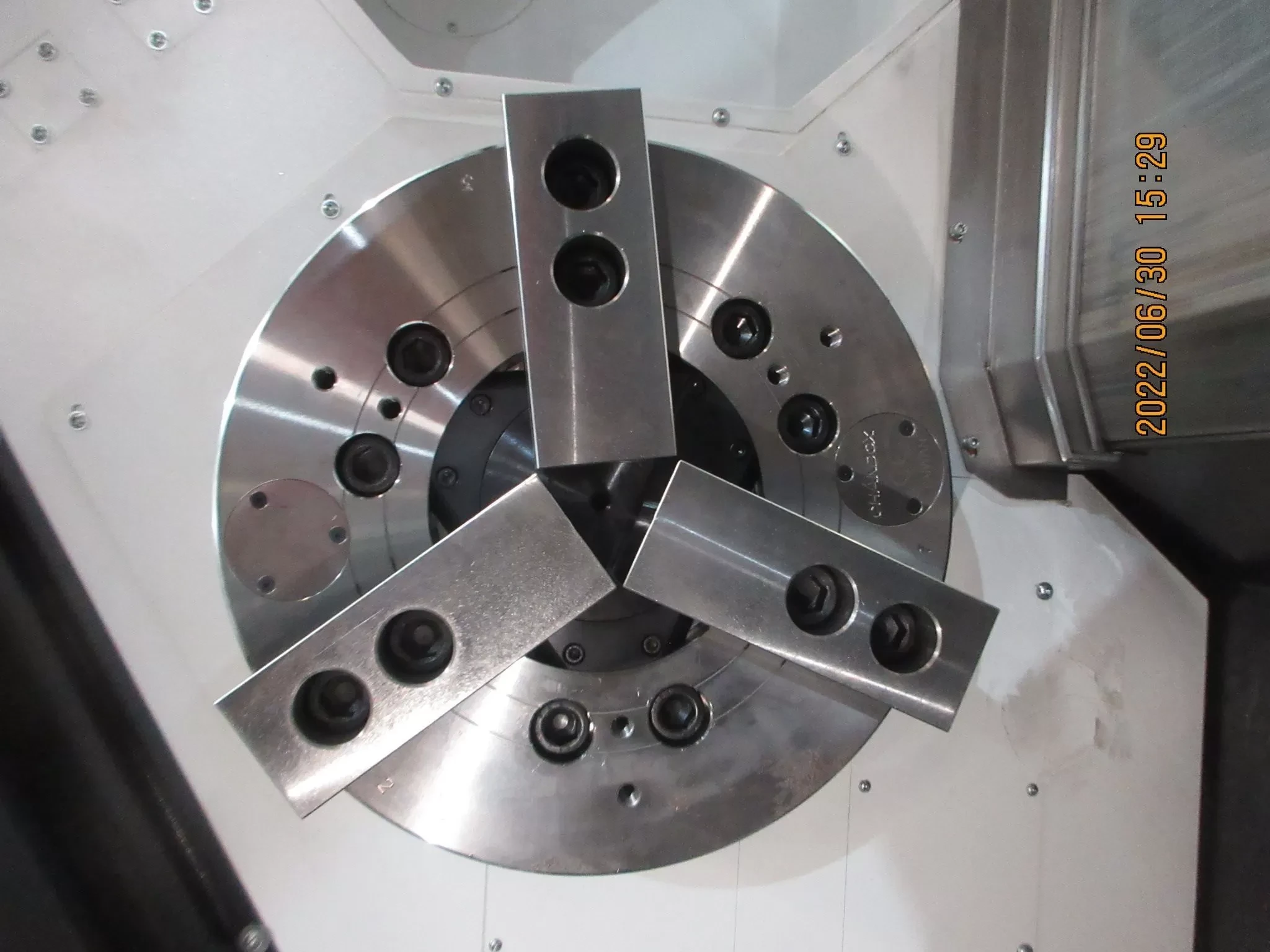

• Патрон шпинделя: 3-кулачковый гидравлический полый, диаметр ø381 мм (15”), включая 1 к-т твердых  и 1 к-т мягких кулачков
• и деталями.

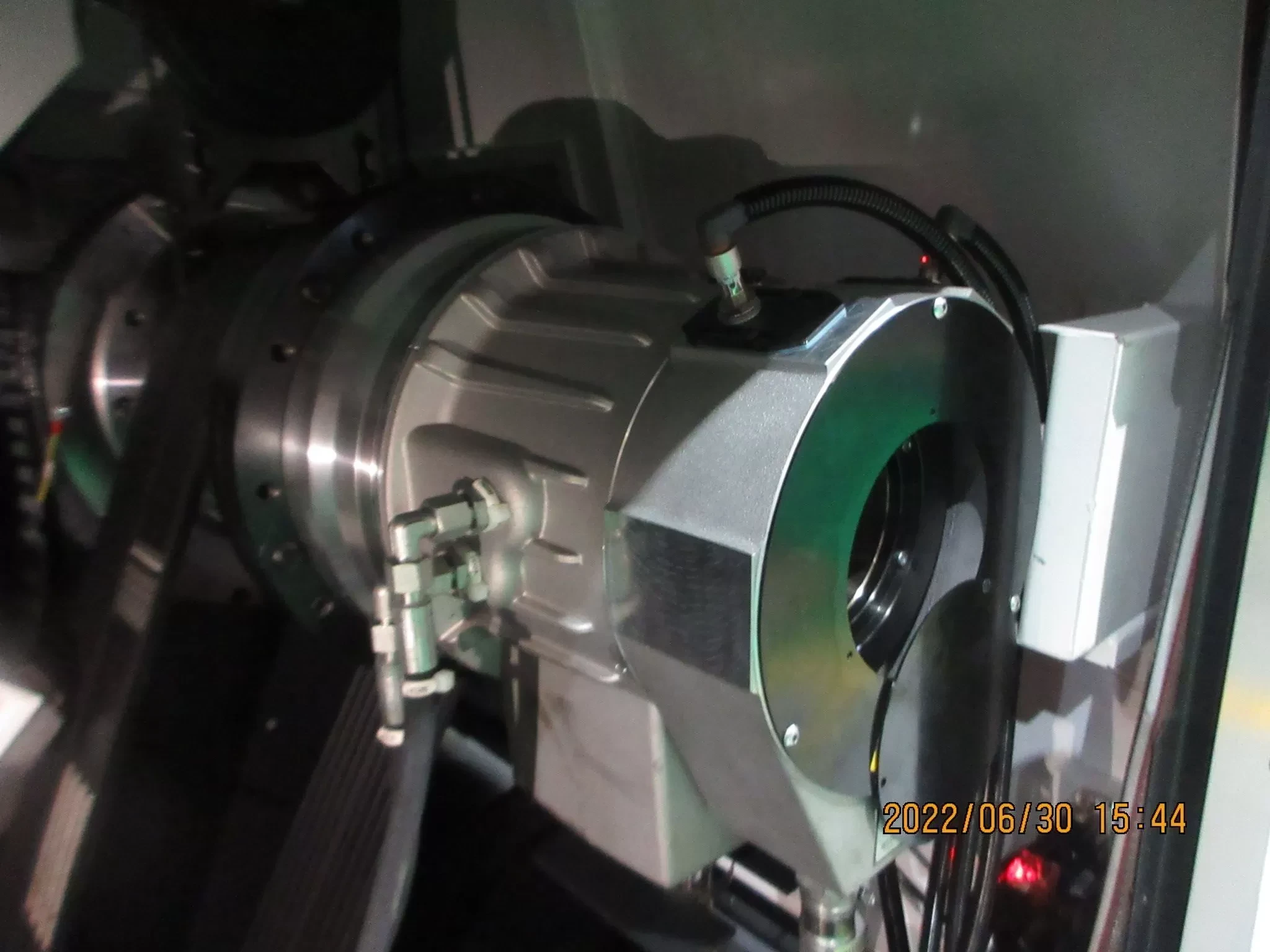

• Гидроцилиндр, полый (макс. диаметр прутка ø 116 мм)
• 8-поз. статическая револьверная головка, макс. сечение резца 32×32 мм
• Стартовый набор инструментальной оснастки:
• Блок для торцевого точения, 32×32 мм — 1 шт.
• Расточной блок, Ø50, внутр. подвод СОЖ — 3 шт.;
• Клинья для зажима резцов, 32×32 мм — 4 к-та.;
• Втулка переходная Ø50/Ø20 – 2 шт.;
• Втулка переходная Ø50/Ø25 – 2 шт.;
• Втулка переходная Ø50/Ø32 – 2 шт.;
• Втулка переходная Ø50/Ø40 – 2 шт.;
• ШВП по осям X, Z с преднатягом
• Задняя бабка с вращающейся гидравлической пинолью Морзе №5, включая задний центр, прижим задней бабки к направляющим механический
• Система подачи СОЖ через револьверную головку
• Пистолет для подачи СОЖ
• Пистолет для подачи сжатого воздуха
• Кожух станка полностью закрытый
• Педаль для зажима / разжима кулачков и выдвижения пиноли
• Подготовка для установки системы измерения инструмента

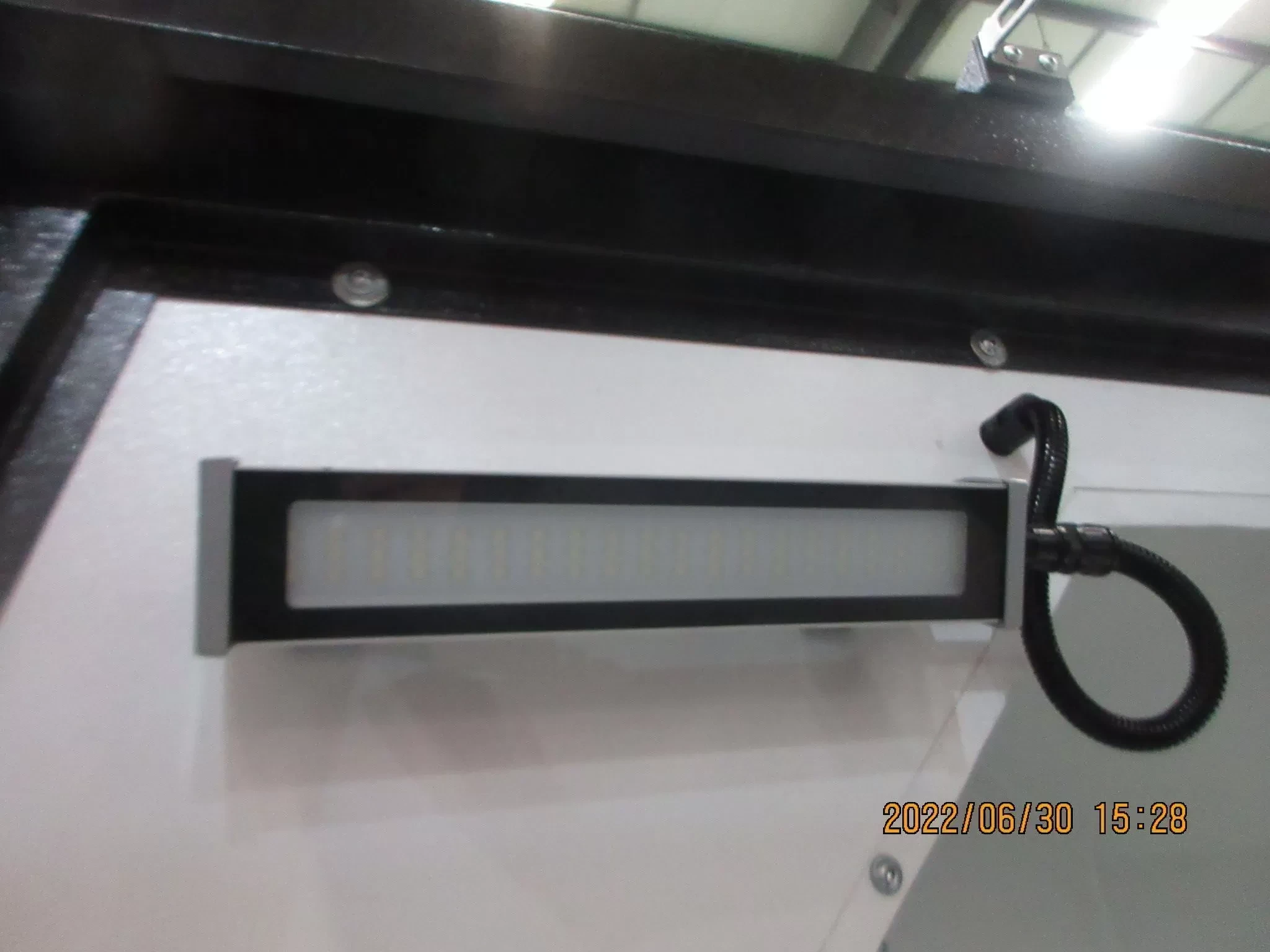

• Освещение рабочей зоны
• Индикация состояния станка
• Система охлаждения электрошкафа: кондиционер
• Система смазки автоматическая централизованная
• Гидравлическая станция
• Автоматический конвейер для удаления стружки, ленточного типа, включая кнопку аварийной остановки (без тележки)
• Блокировка дверей
• Комплект выравнивающих опор
• Приспособление для выверки станка по уровню
• Комплект инструмента для наладки и обслуживания станка
• Комплект технической документации

Дополнительная комплектация:

• Автомат подачи прутка
• Люнет гидравлический неподвижный, Ø8-70 мм
• Люнет гидравлический неподвижный, Ø20-120 мм
• Люнет механический неподвижный, Ø50-200 мм
• Люнет механический неподвижный Ø200-255 мм
• Люнет механический неподвижный Ø260-315 мм
• Система измерения инструмента ручная, съемная HPRA (Renishaw)
• Система измерения инструмента откидная, механическая HPPA (Renishaw)
• Система измерения инструмента откидная, моторизованная HPMA (Renishaw)
• Комплект масел и СОЖ для заправки станка
• ПО SprutCAM для моделирования обработки и написания УП
• Автоматическая система мониторинга X-TENSIVE
