Токарный станок с прямой станиной с ЧПУ CK61125, HQ Precision, Китай

Сферы применения:

• Машиностроение тяжелого и энергетического сектора
• Производство и ремонт роторов, осей и валов
• Механообработка дисков и фланцев значительных габаритов
• Единичное, мелко- и серийное производство

Конструктивные особенности и преимущества:

Жесткая станина с высокой нагрузочной способностью

• Массивная литая станина из высокопрочного чугуна (направляющие 755 мм, общая масса станка до 20 тонн) обеспечивает максимальную устойчивость и эффективно гасит вибрации.
• Допустимая масса обрабатываемой заготовки до 6 тонн гарантирует стабильность технологического процесса.

Производительный и мощный шпиндельный узел

• Наличие сквозного отверстия Ø130 мм и торца A2-15 упрощает работу с крупногабаритным прутком и оснасткой.
• Стандартный привод мощностью 22 кВт вместе с 4-ступенчатой коробкой скоростей (гидравлической или ручной) обеспечивает выдающийся крутящий момент (свыше 3000 Нм, максимум до 10750 Нм) на низких оборотах, что необходимо для тяжелого резания.
• Спектр скоростей вращения от 4 до 320 об/мин позволяет выполнять полный цикл операций: от грубого обтачивания до финишной обработки и нарезания резьбы.

Высокие скорости перемещения и большие рабочие ходы

• Оборудование характеризуется значительными перемещениями по осям: X – 620 мм, Z – до 9750 мм в максимальной комплектации.
• Ускоренное движение по осям (X: 4000 мм/мин, Z: 6000 мм/мин) минимизирует непроизводительные потери времени, увеличивая общую эффективность.

Усиленная задняя бабка для работы с длинными заготовками

• Надежная поддержка обеспечивается мощной пинолью Ø160 мм (конус Морзе №6, ход 300 мм), что снижает деформацию и вибрацию протяженных тяжелых деталей.

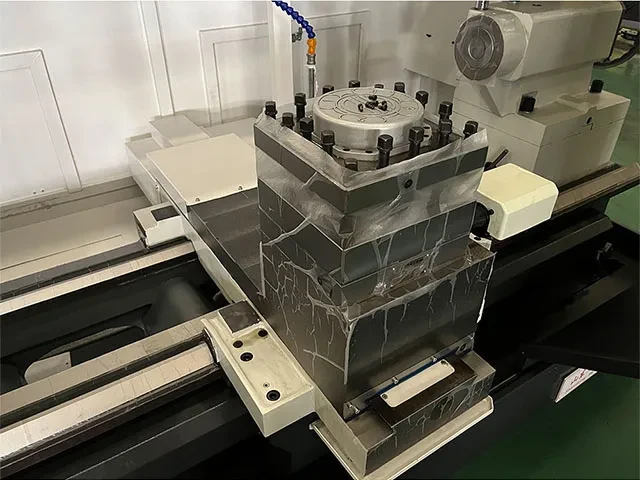

4-позиционная револьверная головка для быстрой смены инструмента

• Электромеханическая 4-позиционная головка меняет инструмент за 2.4 секунды.
• Использование инструмента с державкой 40×40 мм дает повышенную жесткость и результативность резания.

Точность управления

• Современная система ЧПУ обеспечивает высокую точность, повторяемость и удобное программирование, отвечая строгим требованиям обработки ответственных деталей.

Безопасность оператора

• Конструкция интегрирует полный комплект защитных средств: системы сигнализации, аварийный останов и другие предохранительные элементы.

Стандартная комплектация:

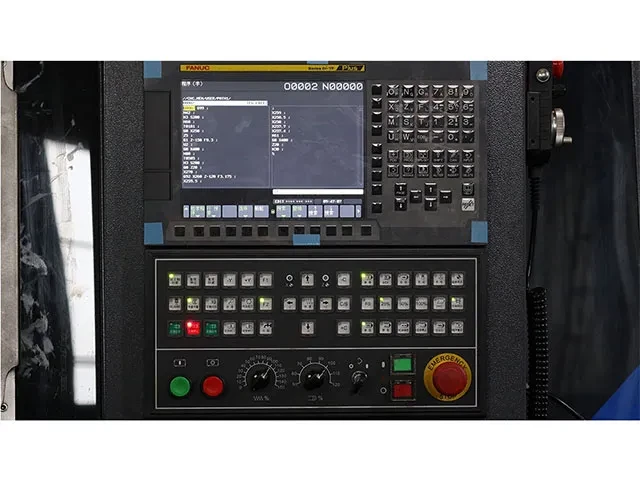

• Система ЧПУ Fanuc 0i-TF
• Функция ЧПУ: М30 – автоматическое отключение
• Пульт управления переносной, с маховичком, включая кнопку аварийного отключения
• Трехступенчатая коробка с ручным переключением скоростей
• Шпиндель с торцем А2-15

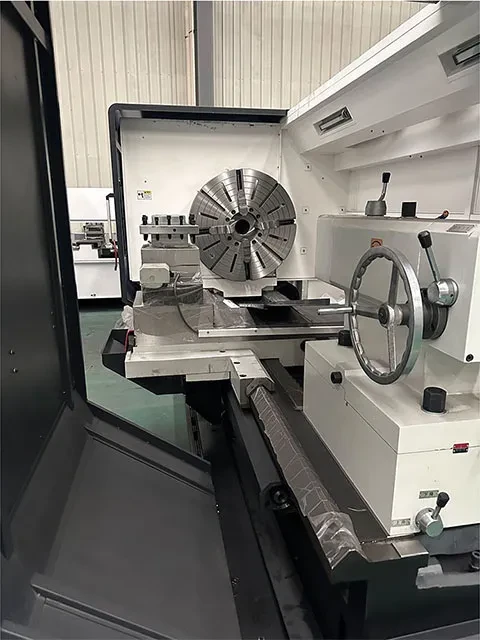

• Патрон шпинделя: 4-кулачковая планшайба, диаметр ø1000 мм
• Подшипники шпинделя и ШВП NSK
• 4-поз. статическая револьверная головка, макс. сечение резца 40×40 мм
• Задняя бабка с ручной пинолью Морзе №6
• Пистолет для подачи сжатого воздуха
• Защитное ограждение станка с подвижными дверьми
• Педаль для зажима / разжима кулачков и выдвижения пиноли
• Освещение рабочей зоны
• Теплообменник электрошкафа
• Система смазки автоматическая централизованная
• Автоматический конвейер для удаления стружки, цепного типа, включая кнопку аварийной остановки (без тележки)
• Блокировка дверей
• Комплект выравнивающих опор
• Комплект инструмента для наладки и обслуживания станка
• Комплект технической документации

Дополнительная комплектация:

• Система ЧПУ Fanuc 0i-TF
• Гидравлический редуктор 4 — ступенчатый для шпинделя
• Система ЧПУ GSK
• Система ЧПУ KND
• Люнет открытого типа, механический
• Люнет следящий, механический
• Статическая 8 поз револьверная голов 40х40

Технические характеристики
