Токарный станок с прямой станиной с ЧПУ CK61160, HQ Precision, Китай

Технологические ниши применения:

• Производство оборудования для тяжелой промышленности и энергогенерации
• Выпуск, ремонт и восстановление деталей роторных групп: осей, роторов, валов
• Полный цикл обработки массивных фланцевых соединений и дисковых элементов
• Реализация проектов в условиях единичного, мелкосерийного и серийного производства

Инженерные особенности и технологические превосходства:

Цельная массивная станина как основа жесткости

• Фундаментальную основу станка составляет литая чугунная станина массой до 22 тонн с шириной направляющих 755 мм, обеспечивающая беспрецедентную виброустойчивость и поглощение колебаний.
• Конструктивная надежность подтверждена допустимой массой устанавливаемой заготовки до 6 тонн, что гарантирует отсутствие деформаций в рабочем процессе.

Шпиндельный узел, задающий новые стандарты мощности

• Работа с крупногабаритным прутком и оснасткой возможна благодаря сквозному отверстию в шпинделе Ø130 мм и его торцу типа A2-15.
• Сердцем узла является тандем 22-киловаттного двигателя и 4-ступенчатой коробки скоростей (гидравлика или механика), создающий непревзойденный крутящий момент от 3000 Нм с возможностью пиковых нагрузок до 10750 Нм на низких оборотах — обязательное условие для силового резания твердых материалов.
• Технологическая гибкость обеспечивается широким спектром регулируемых скоростей вращения шпинделя в диапазоне 4–320 об/мин, что покрывает потребности в нарезке резьбы, получистовой и обдирочной обработке.

Большая рабочая зона и повышенная динамика

• Агрегат обладает увеличенными рабочими ходами: поперечное перемещение (ось X) — 620 мм, продольное (ось Z) — опционально до 9750 мм.
• Производительность цикла значительно возрастает за счет высокой скорости вспомогательных перемещений: до 4000 мм/мин по оси X и 6000 мм/мин по оси Z.

Усиленная задняя бабка для гарантированной поддержки

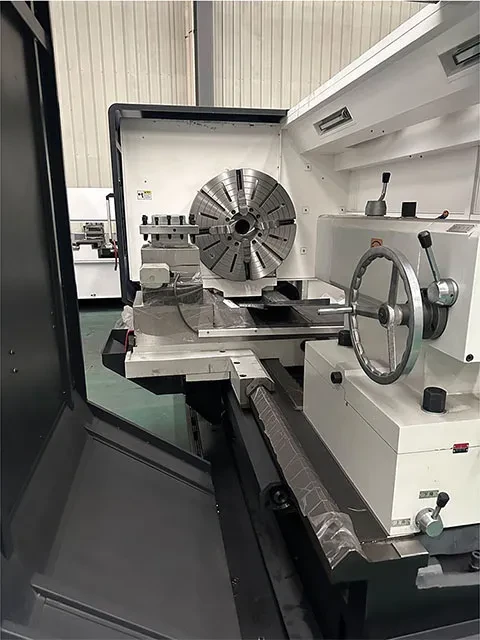

• Для предотвращения прогиба и вибраций протяженных тяжелых деталей используется массивная пиноль диаметром Ø160 мм с ходом 300 мм и стандартным конусом Морзе №6.

Автоматизированная револьверная головка

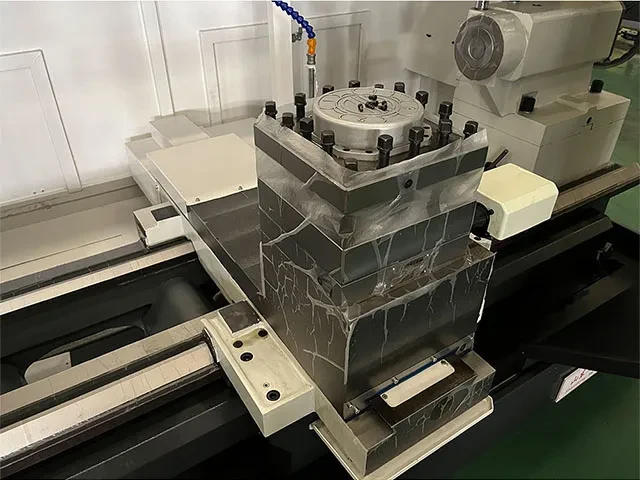

• Время непроизводительных простоев сокращено за счет 4-позиционной электромеханической револьверной головки, выполняющей смену инструмента за 2.4 секунды.
• Применение мощного режущего инструмента с державкой 40×40 мм обеспечивает необходимую жесткость системы и максимальную эффективность съема материала.

Интеллектуальное управление и эталонная точность

• Обработка с микронной точностью и безупречной повторяемостью осуществляется под управлением продвинутой системы ЧПУ, отвечающей самым строгим отраслевым нормативам.

Всеобъемлющая концепция безопасности

• Защита персонала является неотъемлемой частью конструкции и включает комплекс средств: от аварийного останова и световой сигнализации до механических защитных ограждений.

Стандартная комплектация:

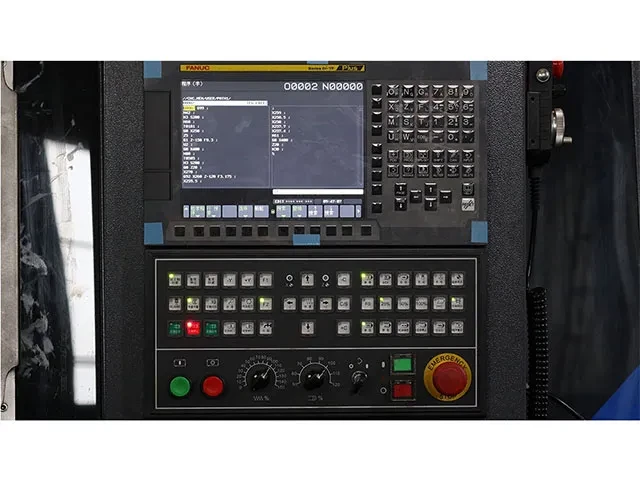

• Система ЧПУ Fanuc 0i-TF
• Функция ЧПУ: М30 – автоматическое отключение
• Пульт управления переносной, с маховичком, включая кнопку аварийного отключения
• Трехступенчатая коробка с ручным переключением скоростей
• Шпиндель с торцем А2-15

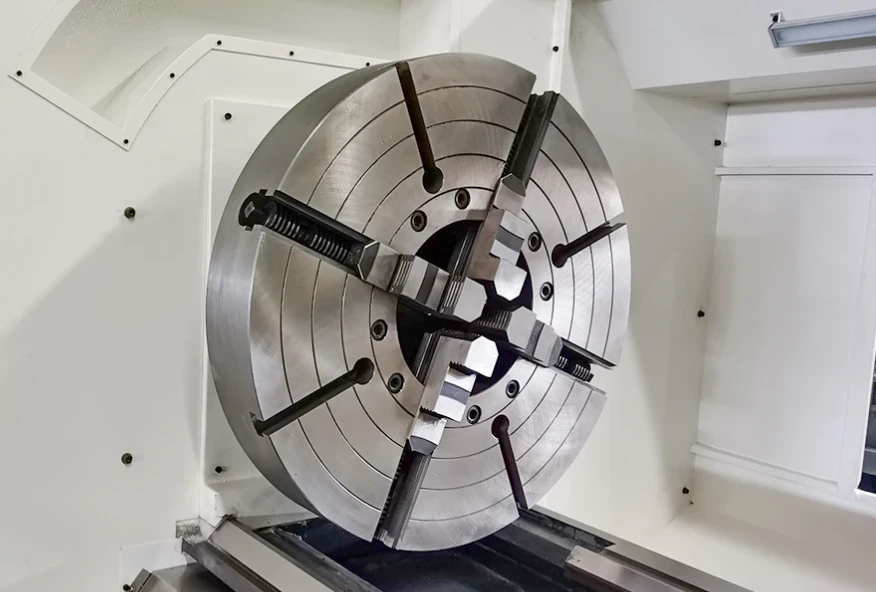

• Патрон шпинделя: 4-кулачковая планшайба, диаметр ø1000 мм
• Подшипники шпинделя и ШВП NSK
• 4-поз. статическая револьверная головка, макс. сечение резца 40×40 мм
• Задняя бабка с ручной пинолью Морзе №6
• Пистолет для подачи сжатого воздуха
• Защитное ограждение станка с подвижными дверьми
• Педаль для зажима / разжима кулачков и выдвижения пиноли
• Освещение рабочей зоны
• Теплообменник электрошкафа
• Система смазки автоматическая централизованная
• Автоматический конвейер для удаления стружки, цепного типа, включая кнопку аварийной остановки (без тележки)
• Блокировка дверей
• Комплект выравнивающих опор
• Комплект инструмента для наладки и обслуживания станка
• Комплект технической документации

Дополнительная комплектация:

• Система ЧПУ Fanuc 0i-TF
• Гидравлический редуктор 4 — ступенчатый для шпинделя
• Система ЧПУ GSK
• Система ЧПУ KND
• Люнет открытого типа, механический
• Люнет следящий, механический
• Статическая 8 поз револьверная голов 40х40

Технические характеристики
