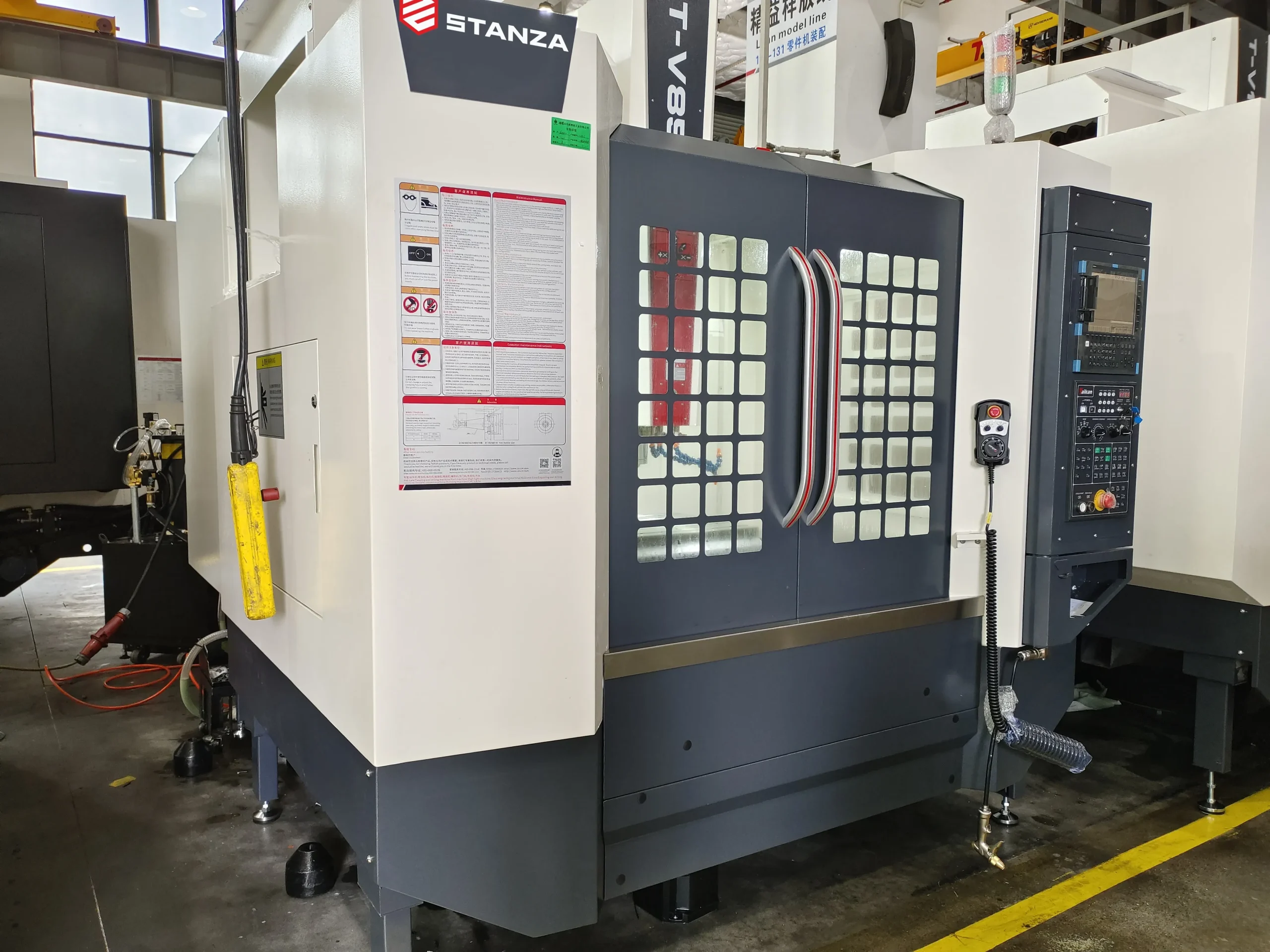

Вертикально-фрезерный обрабатывающий центр ЧПУ T-V1055S, Stanza, Китай

Преимущества и выгоды:

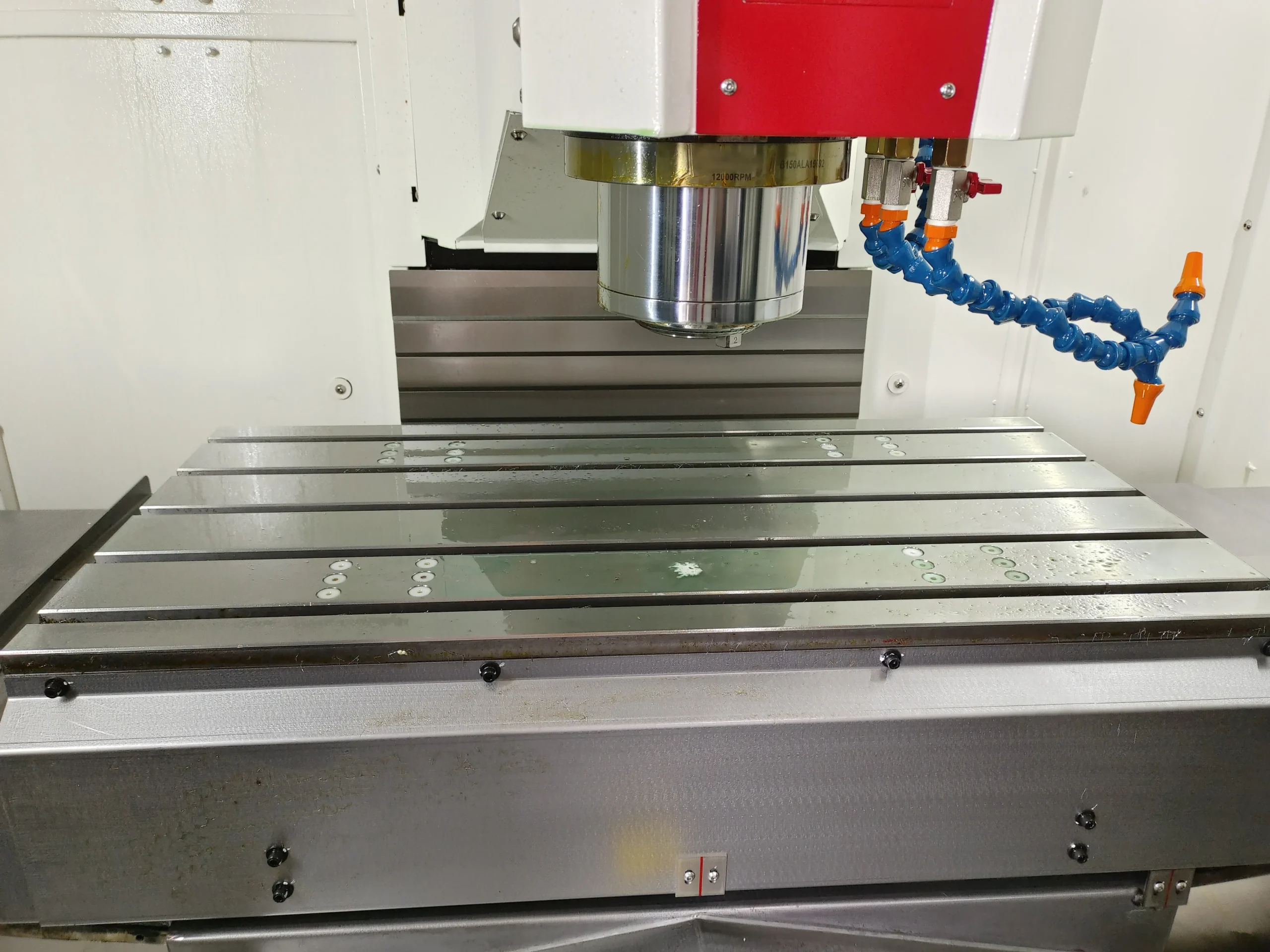

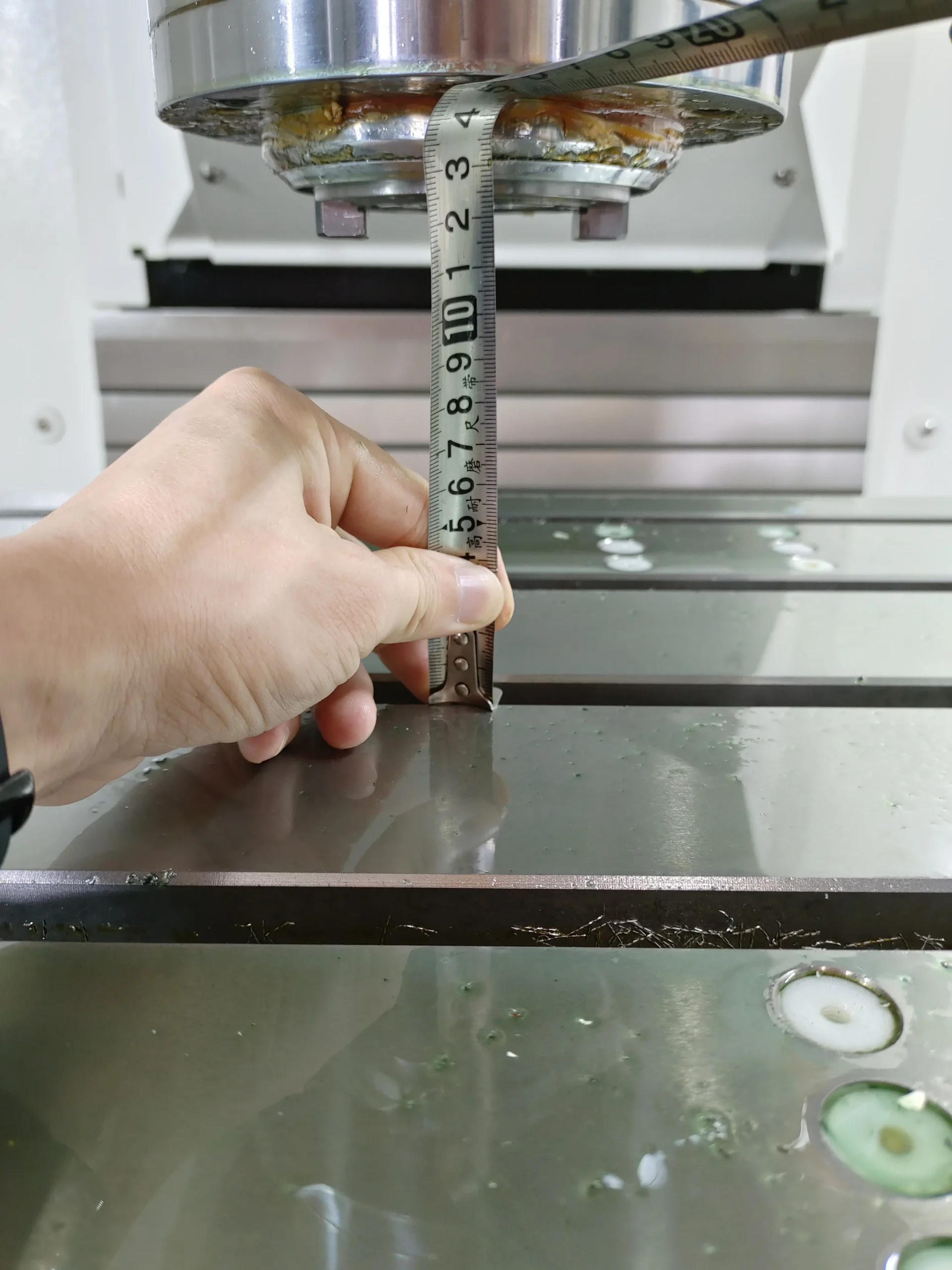

• Рабочий стол габаритами 1100  x 500 мм позволяет разметить заготовки средних и крупных габаритов общей грузоподъемностью в 500 кг. Перемещение по осям X и Y  — 1000 и 550 мм соответственно.
• Цельнолитая станина с ребрами жесткости и достаточно большая масса станка – 4900 кг – минимизируют вибрации во время работы, повышают жесткость и прочность обрабатывающего центра.
• Прямой привод шпинделя (12000 мин-1)  имеет ряд достоинств: обеспечивают стабильность угловой скорости шпинделя, снижение или отсутствие вибраций,  быстро разгоняется и тормозит, бесшумный. А также тепло от двигателя не передаётся на шпиндель (оснащен масляным охлаждением), что повышает стабильность процессов обработки, резания.
• Стандартный конус шпинделя BT-40 позволяет легко найти оснастку на рынке металлообработки. Достаточно жесткие для силовой обработки.

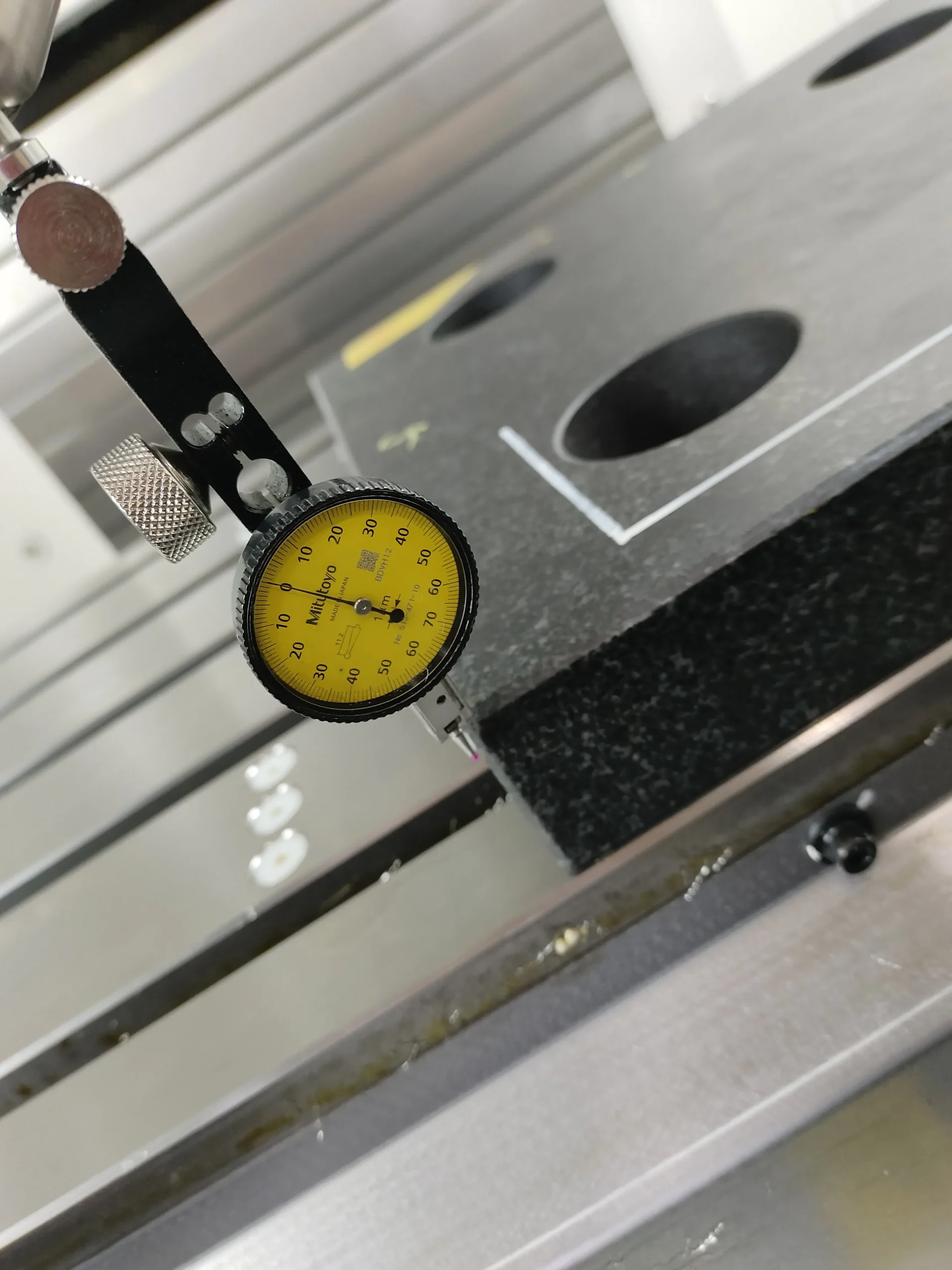

• Для перемещения рабочего стола используются направляющие качения с низким коэффициентом трения между подвижными частями. Они обеспечивают высокую плавность хода и точное позиционирование стола на высоких скоростях перемещения: точность позиционирования 0,008 мм, повторяемость позиционирования ±0,0025 мм.
• Скорость холостых ходов достигает 48 м/мин по осям X, Y, Z  значительно сокращает такт выпуска изделий (на 30-40%) в зависимости от условий производства.
• Перемещение рабочих органов выполняется с помощью шариковинтовой передачи с преднатягом. Она отличается высокой жесткостью, плавностью и точностью хода, обеспечивает отличное качество обработки, исключает возникновение осевых и радиальных люфтов.
• Высокомоментный главный серводвигатель производства компании Fanuc мощностью 11/ 15 кВт гарантирует длительную стабильную работу шпиндельного узла. Крутящий момент на выходе 52.5 Нм – постоянный режим, 95.5 Нм — 15 мин. режим работы двигателя.

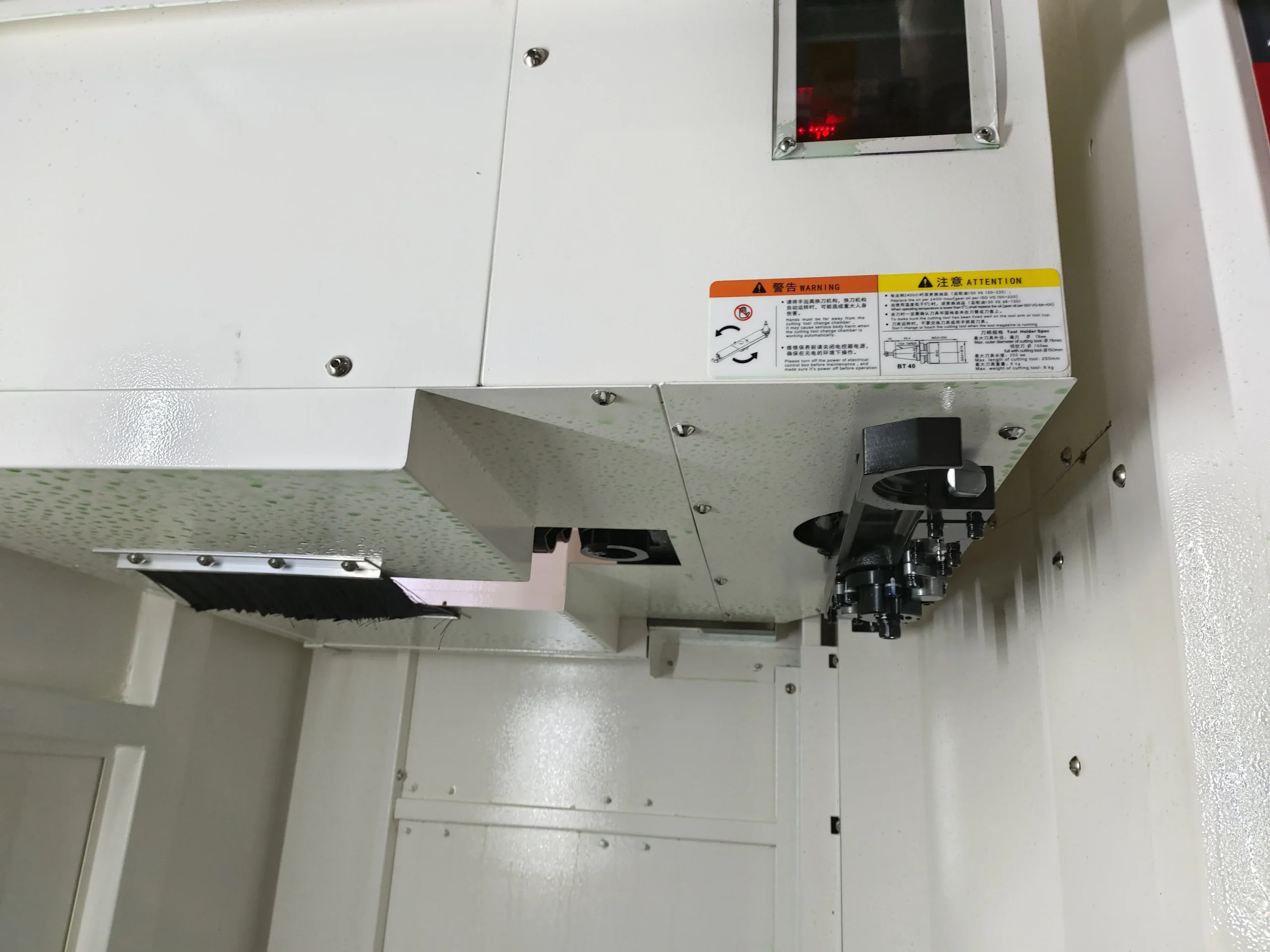

• Высокоскоростной инструментальный магазин с манипулятором емкостью 24 позиции выполняет смену инструмента всего за 2.4 сек и обеспечивает обработку самых сложных по технологии изготовления изделий.
• Система ЧПУ Fanuc 0i-MF Plus с оптоволоконной передачей данных позволяет обеспечить высокую скорость обратной связи и высокую точность работы станка.В стандарте имеет 2 мб встроенной памяти и  позволяет хранить множество управляющих программ обработки.

Стандартная комплектация:

• Система ЧПУ Fanuc 0i-MF Plus (5), 10,4″ LCD, 2 Mb памяти для хранения УП
• Функция ЧПУ: М30 – автоматическое отключение
• Функция ЧПУ: пакет высокоскоростной обработки AICC I (предпросмотр системой ЧПУ 40 кадров УП вперед)
• Функция ЧПУ: жесткое нарезание резьбы метчиком
• Трансформатор

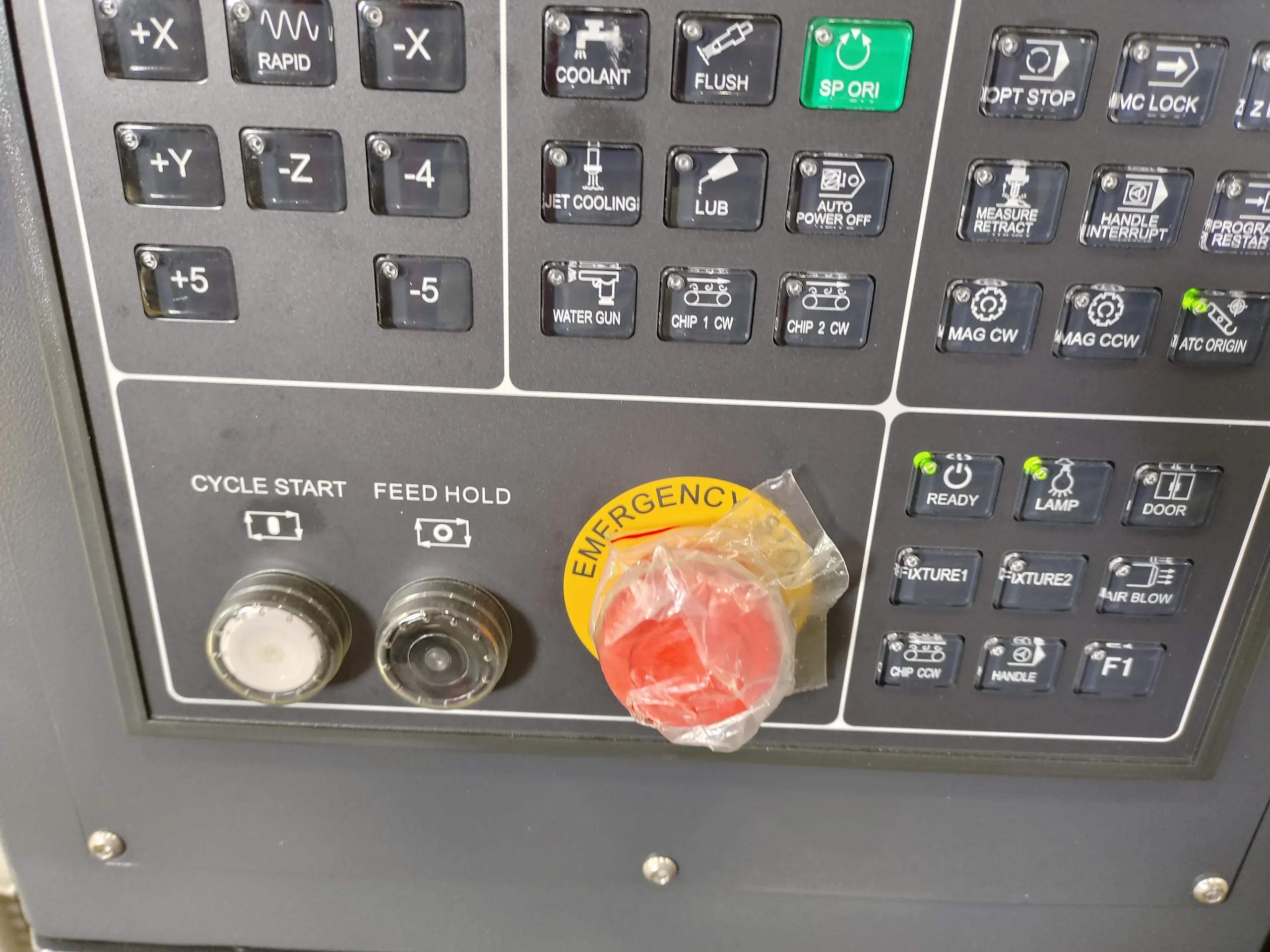

• Пульт управления переносной с маховичком включая кнопку аварийного отключения
• Подготовка для установки поворотного стола (4 оси)

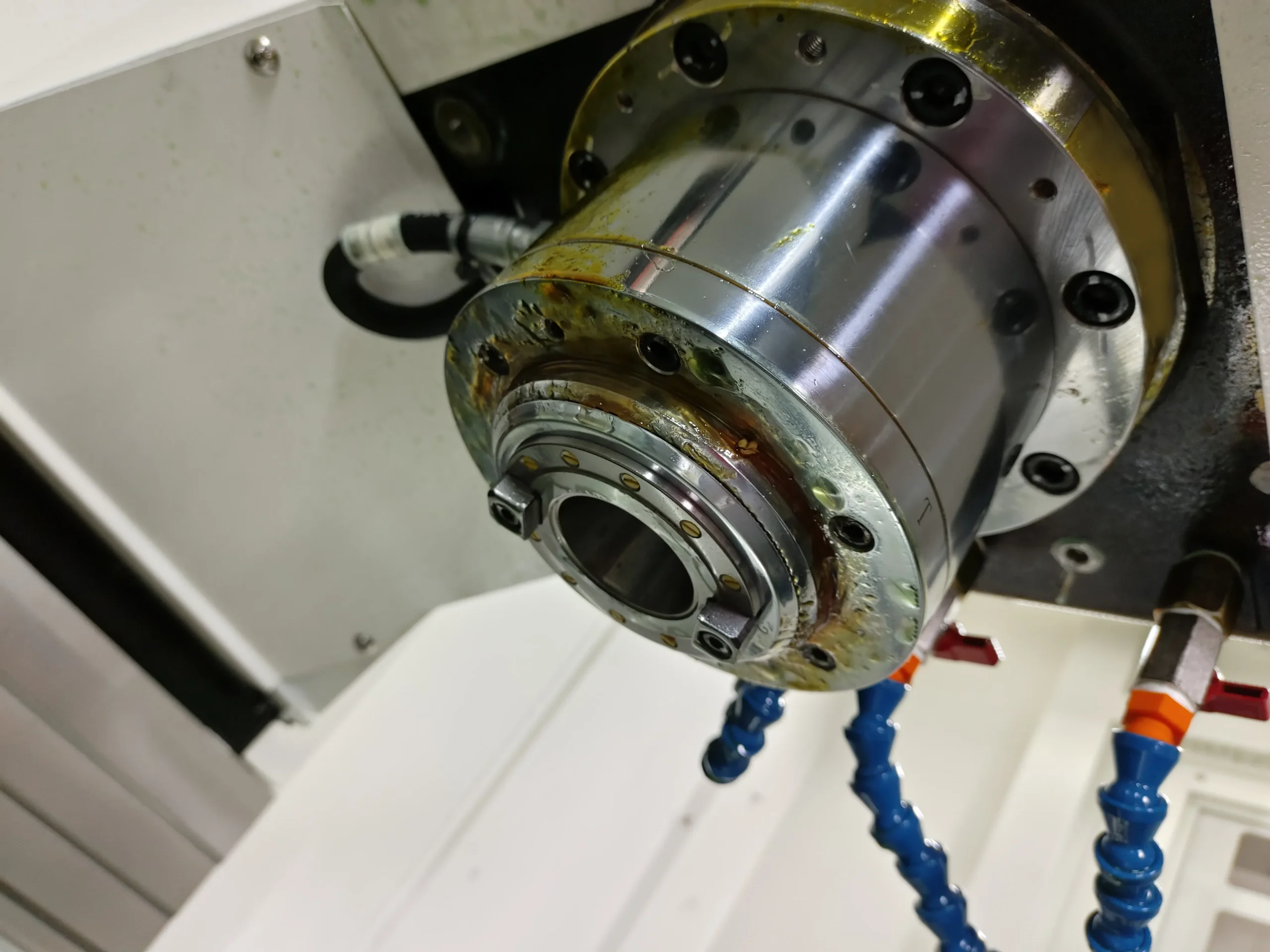

• Конус шпинделя MAS403 ВТ-40
• Привод шпинделя прямой, макс. частота вращения 12000 об/мин

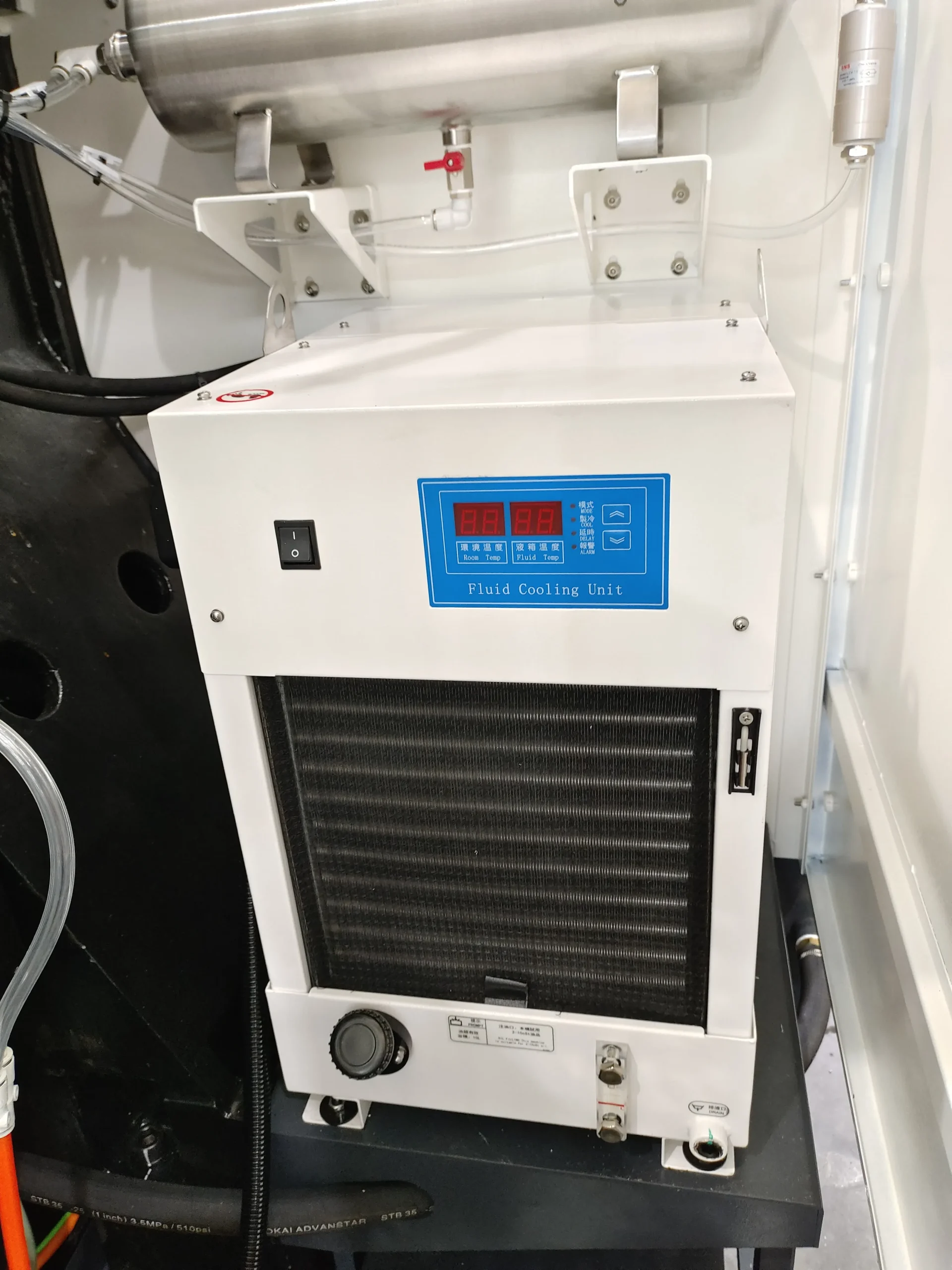

• Масляное охлаждение шпинделя
• Главный серводвигатель мощностью (пост. / 15 мин.) 11 / 15 кВт (Fanuc)
• Направляющие качения по осям X, Y, Z

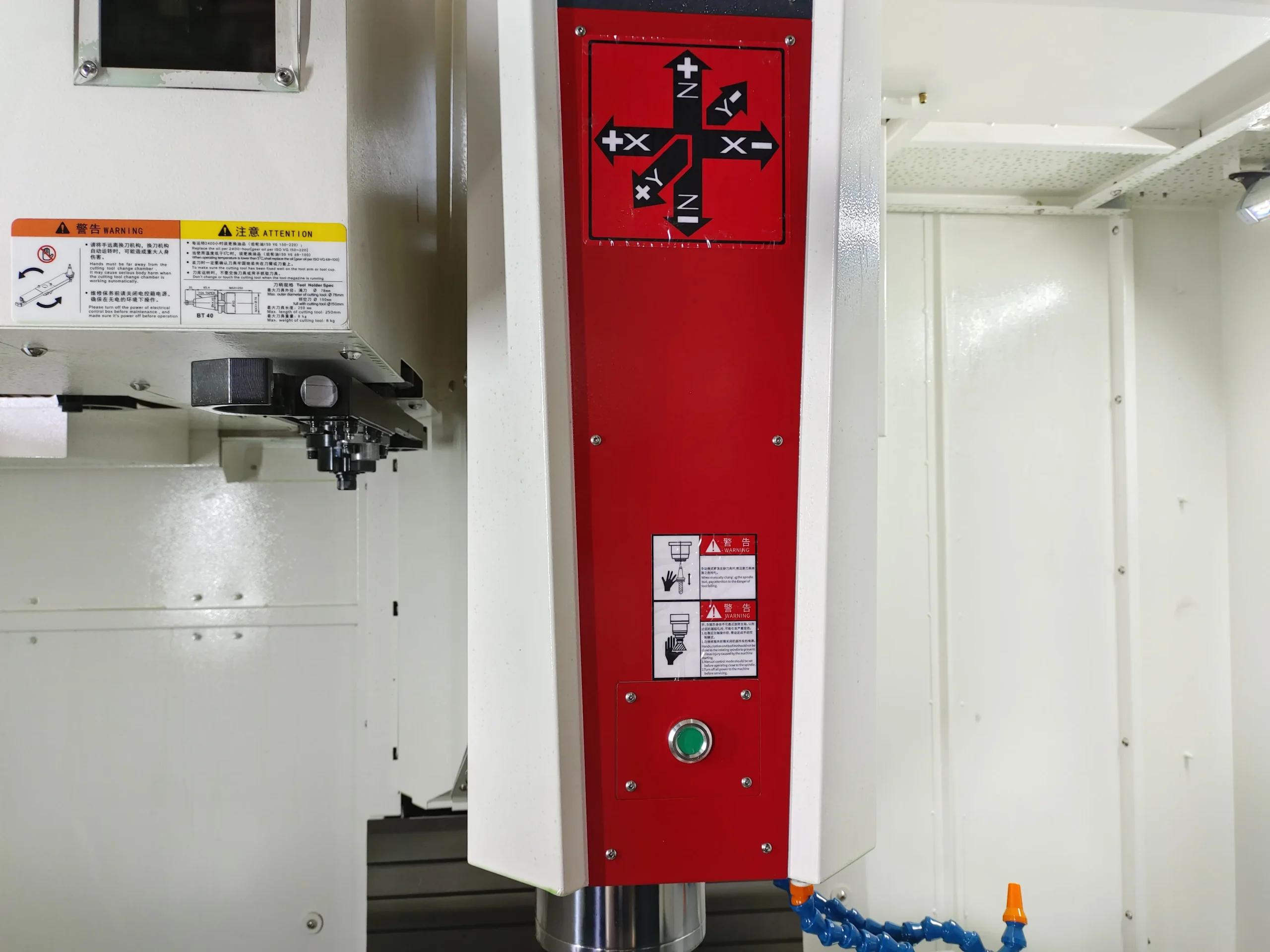

• Инструментальный магазин на 24 позиций, с манипулятором
• Телескопическая защита направляющих

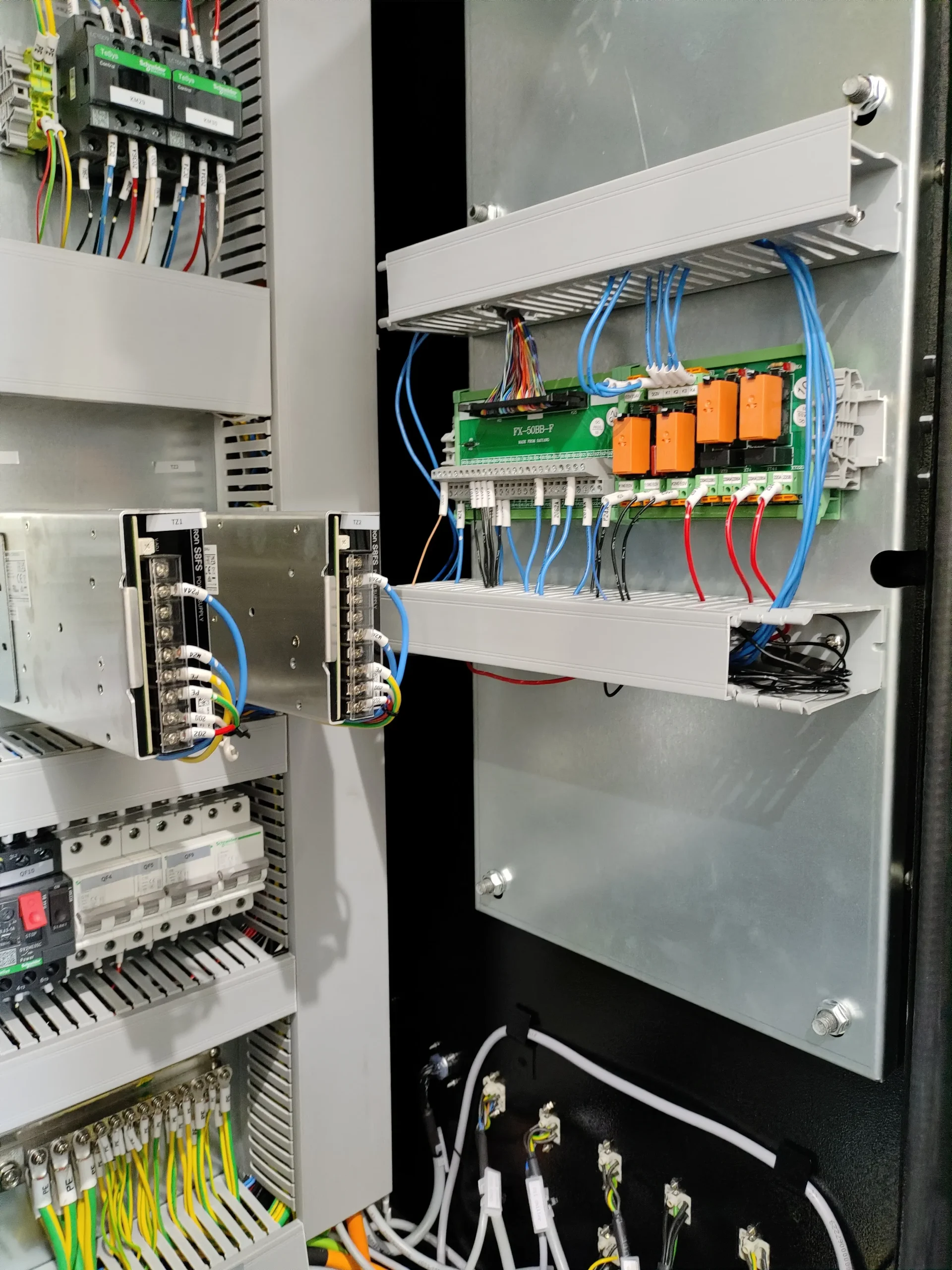

• Система охлаждения электрошкафа: теплообменник
• Конвейер для удаления стружки
• Защита конуса шпинделя обдувом сжатого воздуха

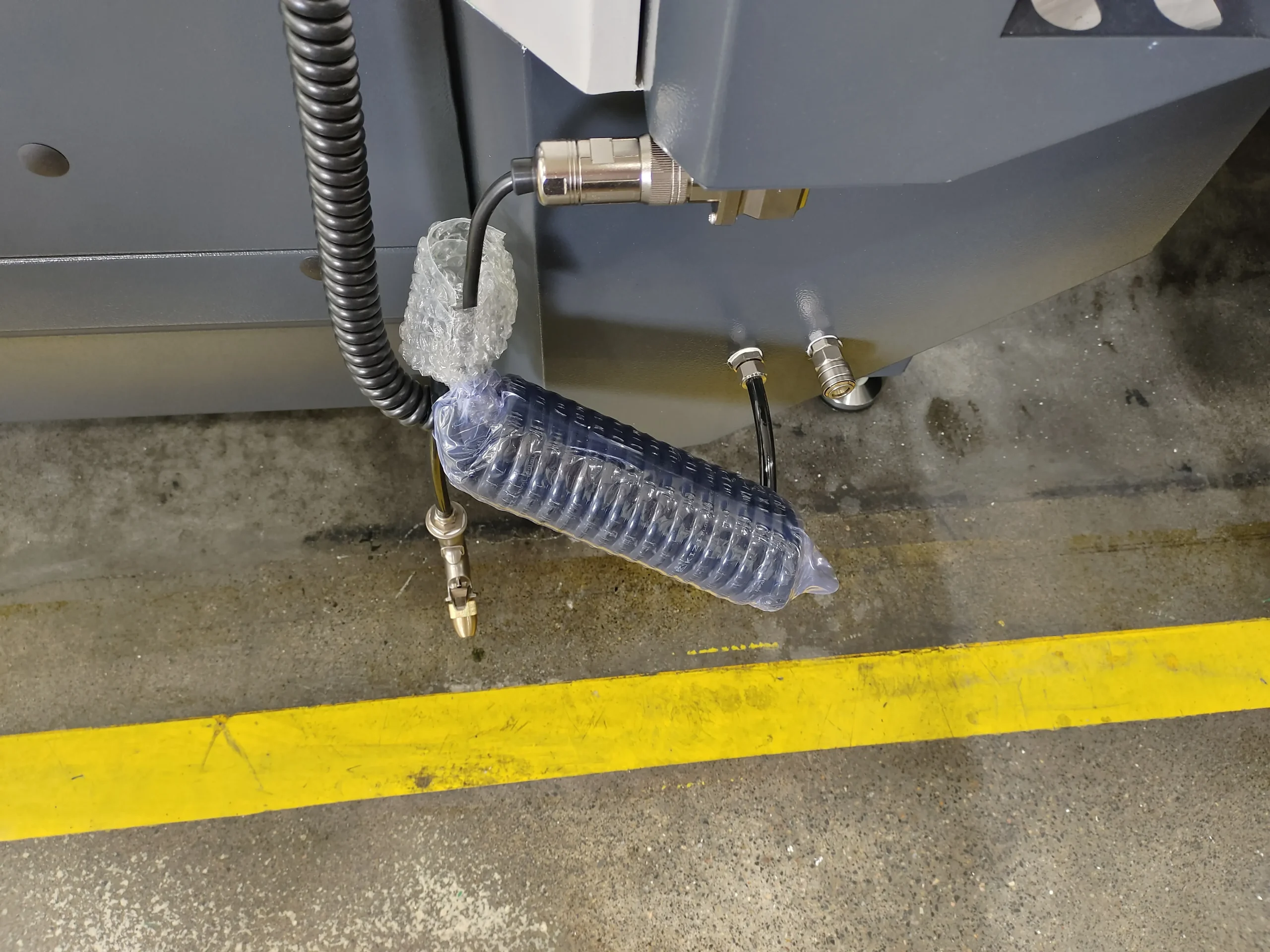

• Пистолет для подачи сжатого воздуха
• Пистолет для подачи СОЖ
• Система смазки автоматическая централизованная

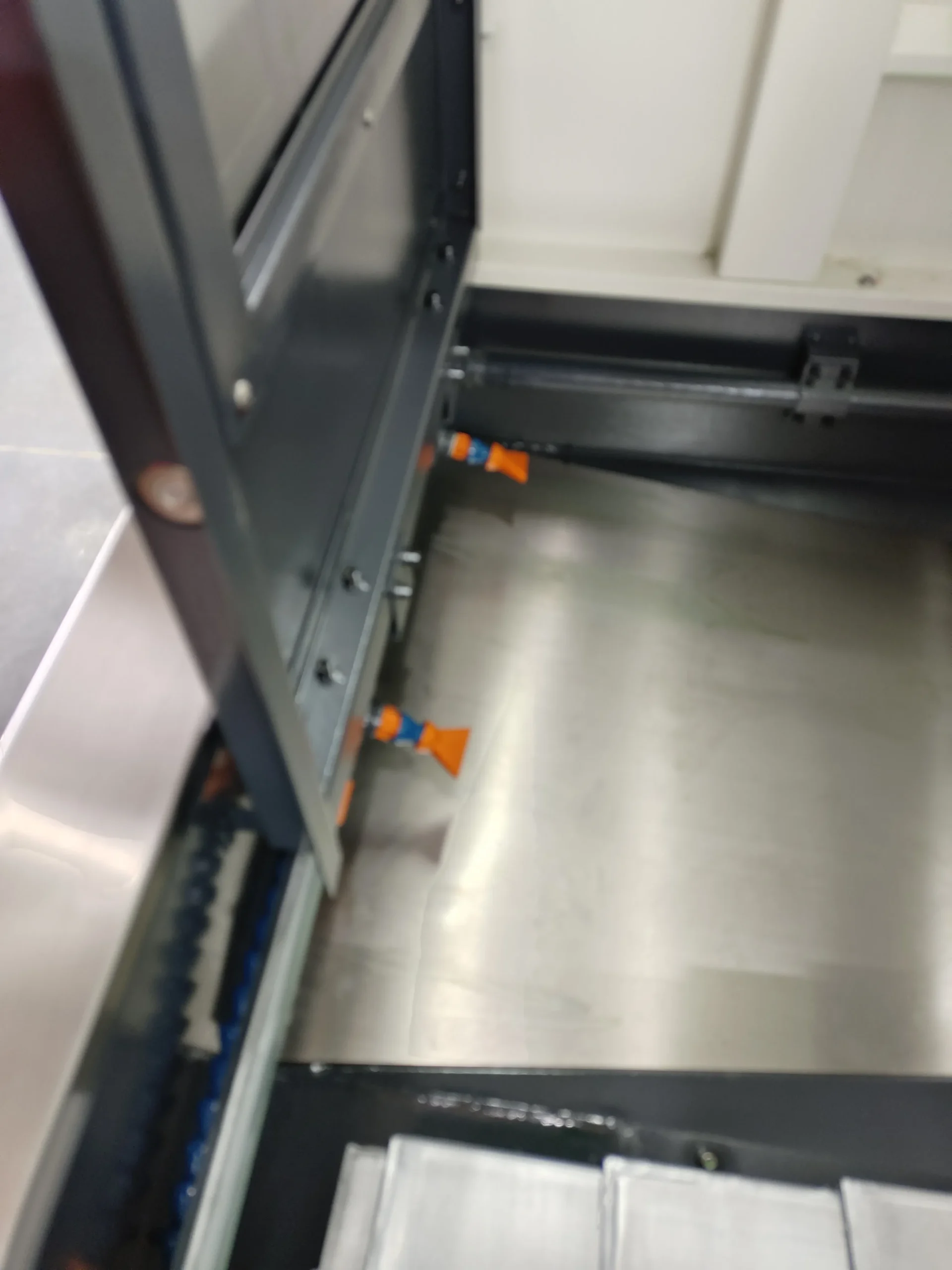

• Система подачи СОЖ в зону резания поливом через гибкие патрубки

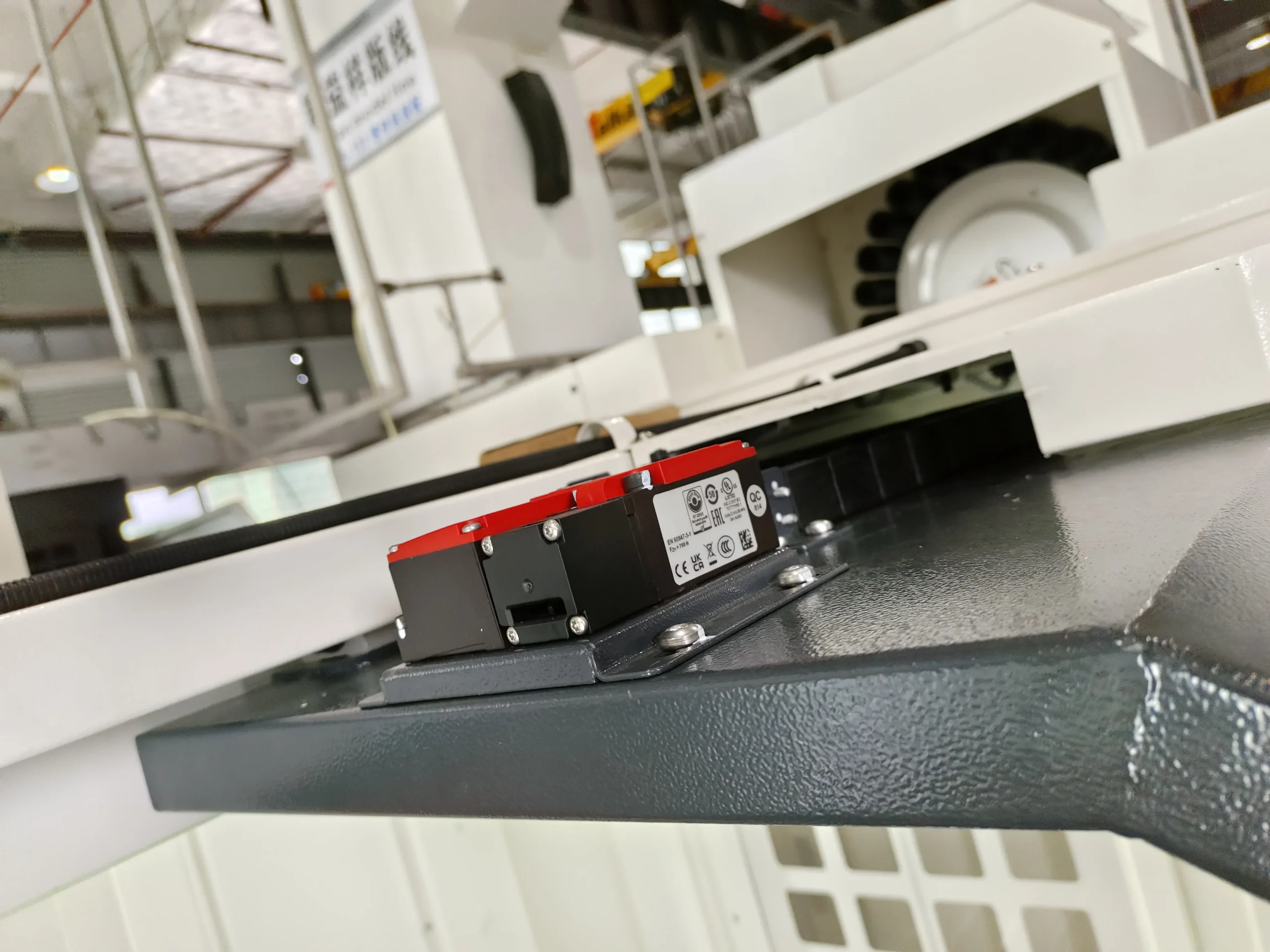

• Блокировка дверей рабочей зоны
• Освещение рабочей зоны
• Индикация состояния станка
• Комплект выравнивающих опор

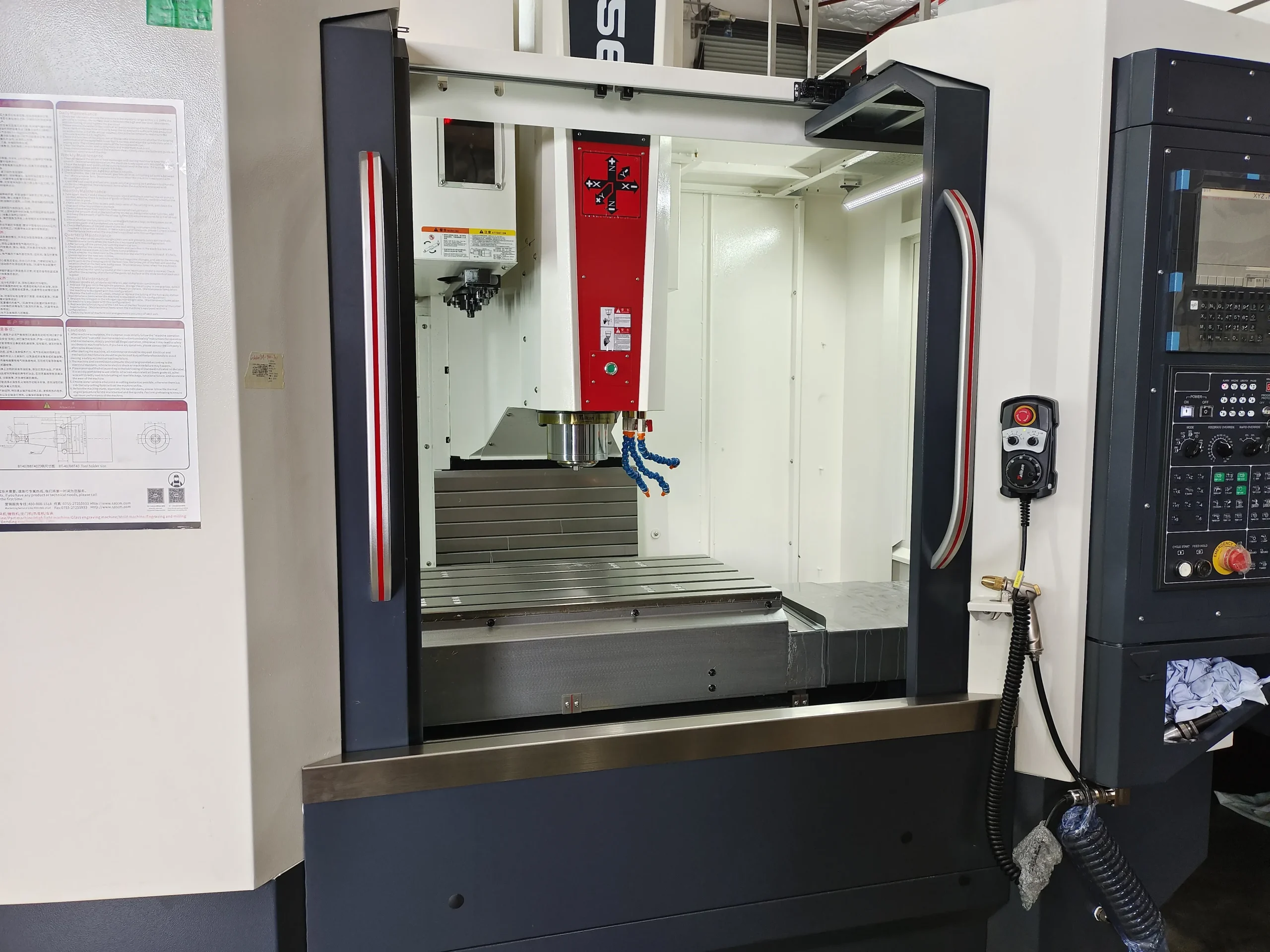

• Кожух станка полностью закрытый
• Комплект инструмента для наладки и обслуживания станка
• Комплект технической документации

Дополнительная комплектация:

• Маслоотделитель дискового типа
• Система подачи СОЖ через шпиндель под высоким давлением 30 бар
• Система удаления масляного тумана Кама
• Оптические линейки для осей X, Y, Z
• Система измерения детали с оптической передачей данных Renishaw OMP60
• Система измерения инструмента с проводной передачей данных Renishaw ТS27R
• Комплект масел и СОЖ для заправки станка
• Поворотный стол, 4 ось
• Наклонно-поворотный стол, 4 / 5 ось
• Задняя бабка для поворотного стола
• Комплект ПО SprutCAM для моделирования обработки и написания УП
