Вертикально-фрезерный обрабатывающий центр ЧПУ T-V1375S, Stanza, Китай

Преимущества и выгоды:

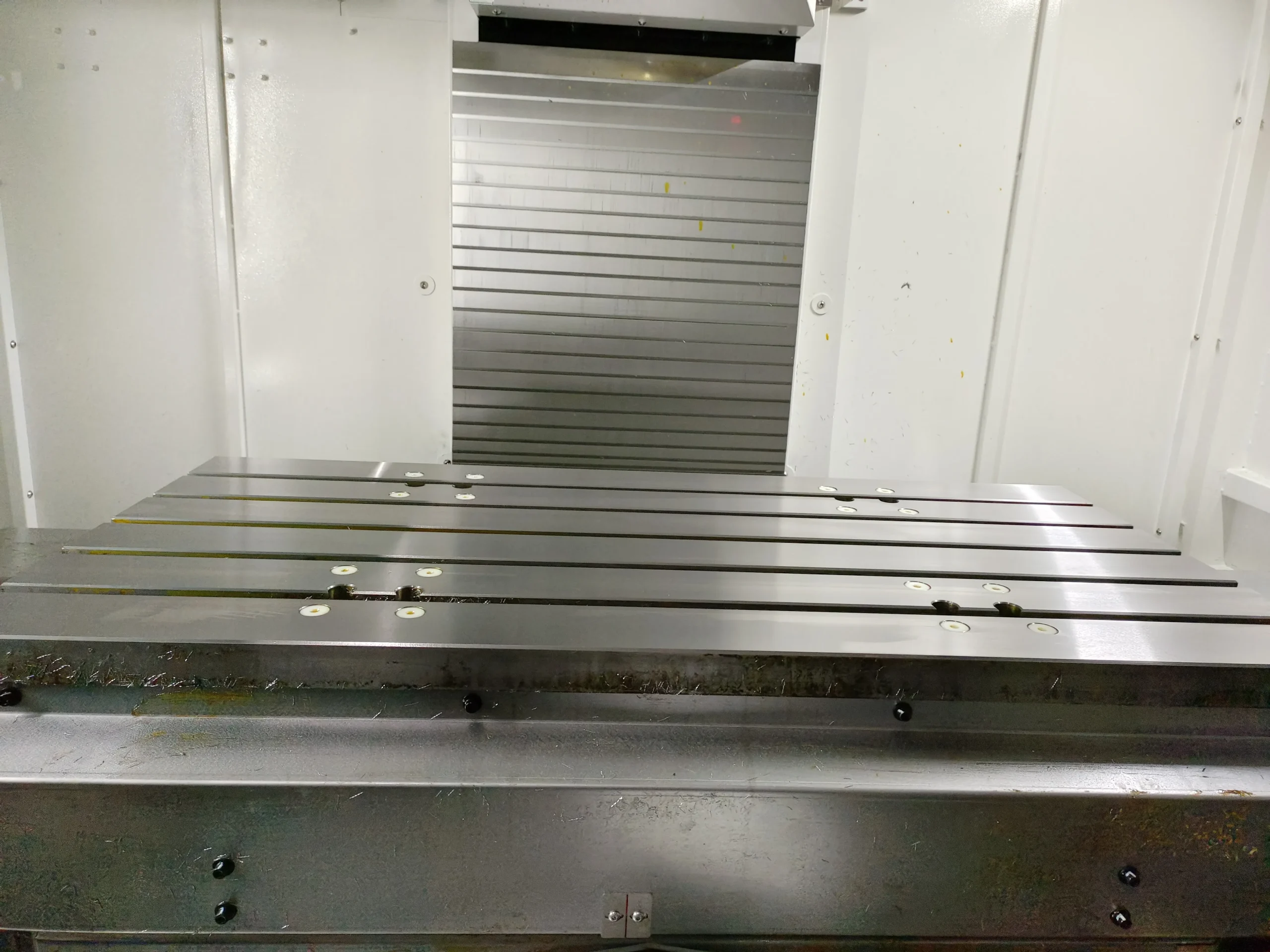

• Рабочий стол размером 1400 × 750 мм рассчитан на заготовки весом до 1250 кг. Ход по осям X и Y составляет 1350 и 750 мм, что позволяет обрабатывать крупные детали.
• Массивная цельнолитая станина с рёбрами жёсткости и масса в 11 000 кг минимизируют вибрации, обеспечивая стабильность обработки.

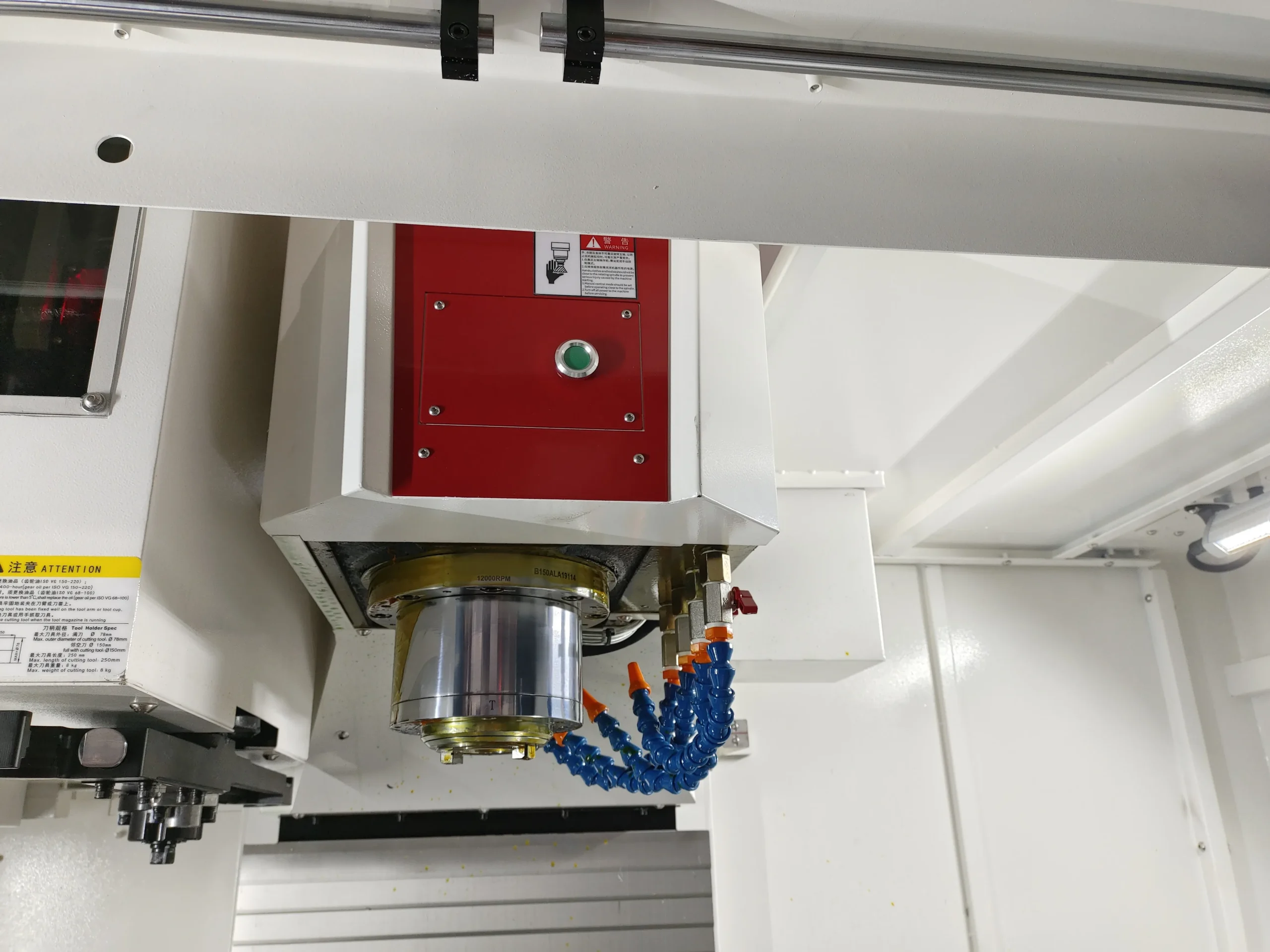

• Шпиндель с ременной передачей (до 6000 об/мин) отличается плавностью работы и ремонтопригодностью. Динамическая и статическая жёсткость конструкции сохраняют точность на протяжении всего срока службы.
• Конус шпинделя BT-50 обеспечивает совместимость с распространённой оснасткой и достаточную жёсткость для силовой обработки.

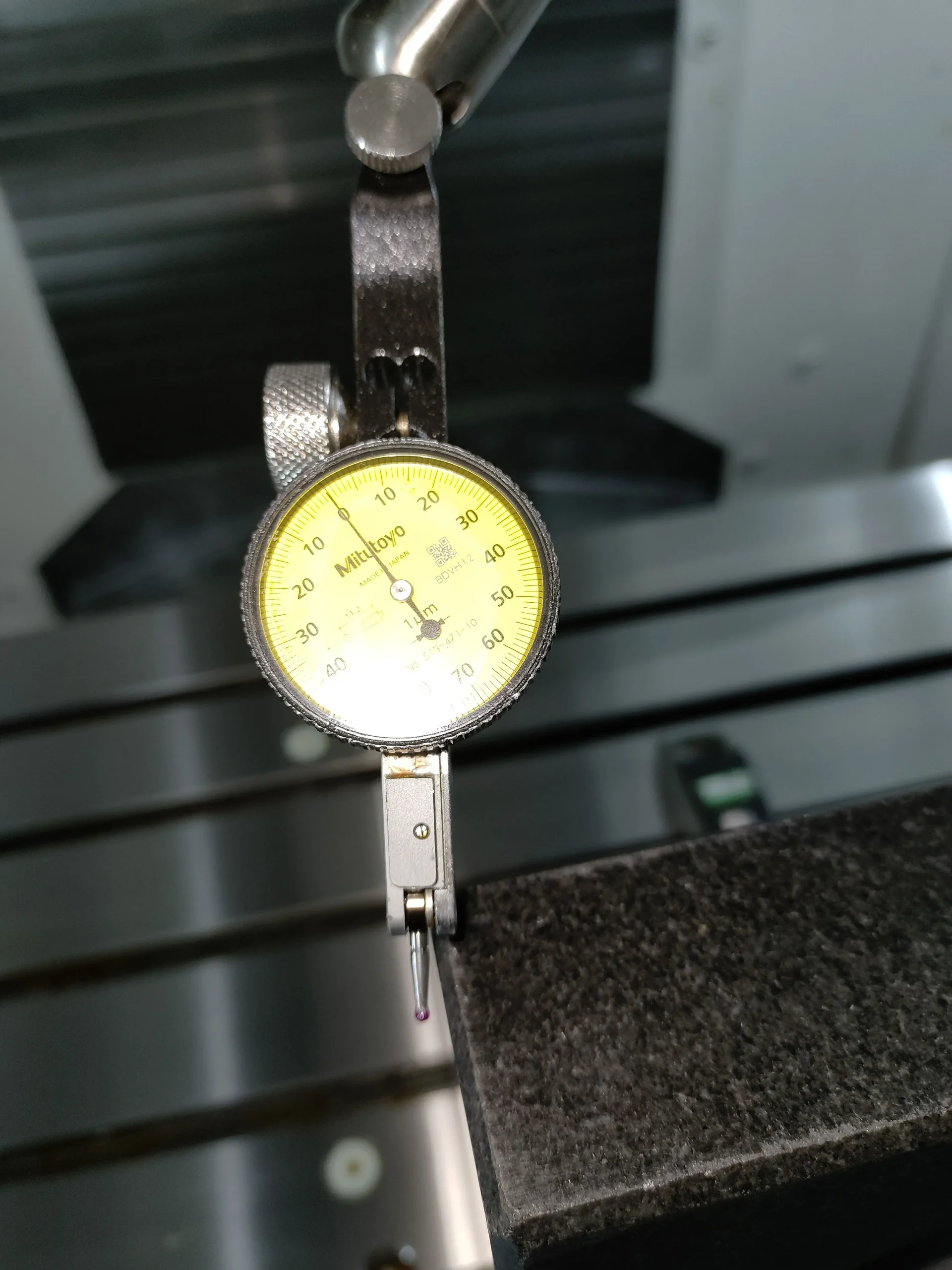

• Направляющие качения с низким коэффициентом трения гарантируют плавное перемещение и точность позиционирования 0,015 мм при повторяемости ±0,004 мм.
• Скорость холостых перемещений до 24 м/мин сокращает такт выпуска изделий на 15–20%.
• Шариковинтовые передачи с преднатягом обеспечивают плавность хода и исключают люфты, повышая стабильность качества обработки.
• Главный серводвигатель Fanuc мощностью 15 / 18,5 кВт обеспечивает крутящий момент 143 Нм в постоянном режиме и 191 Нм в 15-минутном режиме работы.
• Инструментальный магазин на 24 позиции с манипулятором выполняет смену инструмента за 2,4 секунды, что ускоряет выполнение сложных операций.

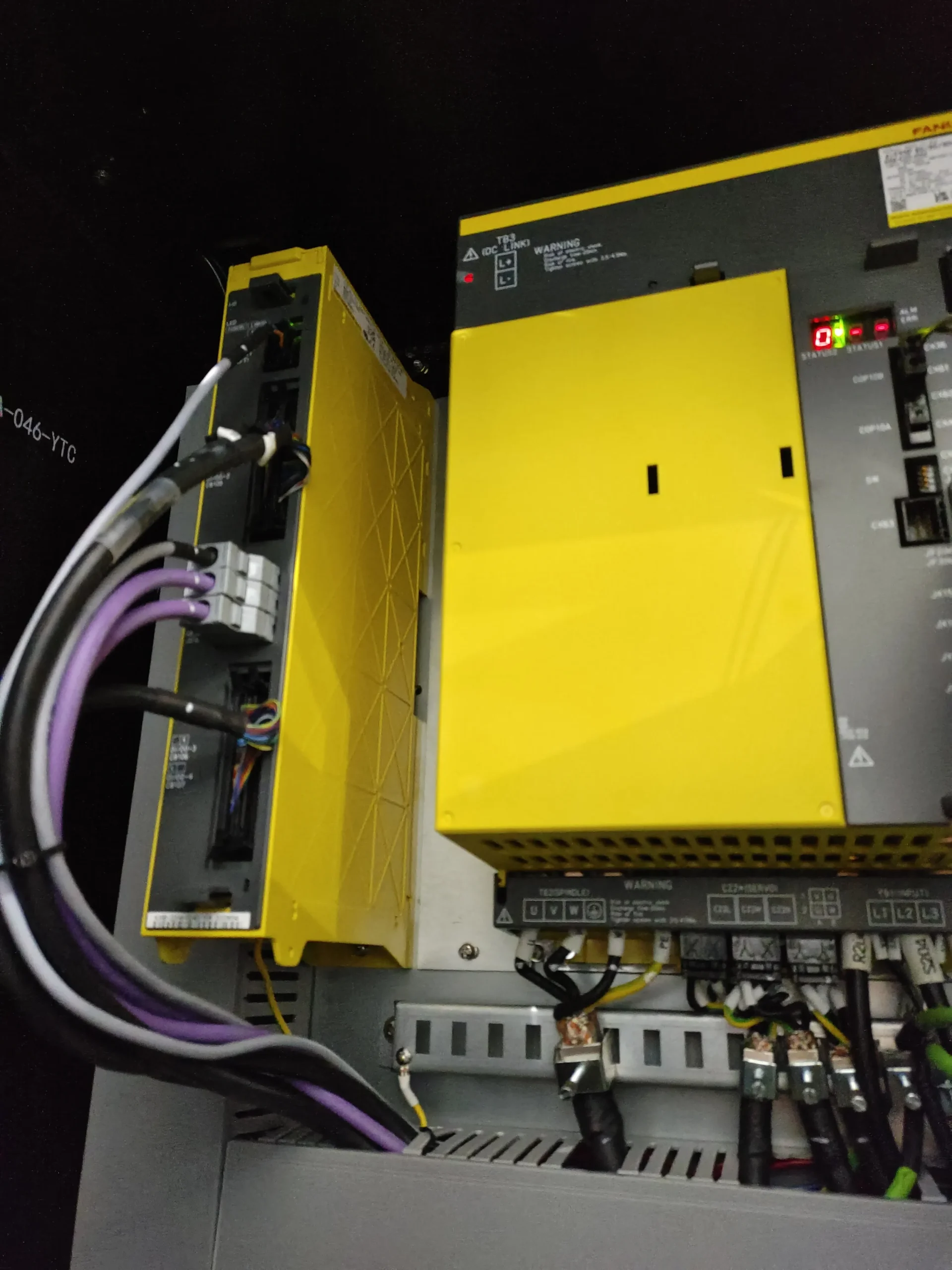

• Система ЧПУ Fanuc 0i-MF Plus с оптоволоконной передачей данных обеспечивает высокую точность и скорость работы. Встроенная память на 2 МБ позволяет хранить большое количество управляющих программ.

Стандартная комплектация:

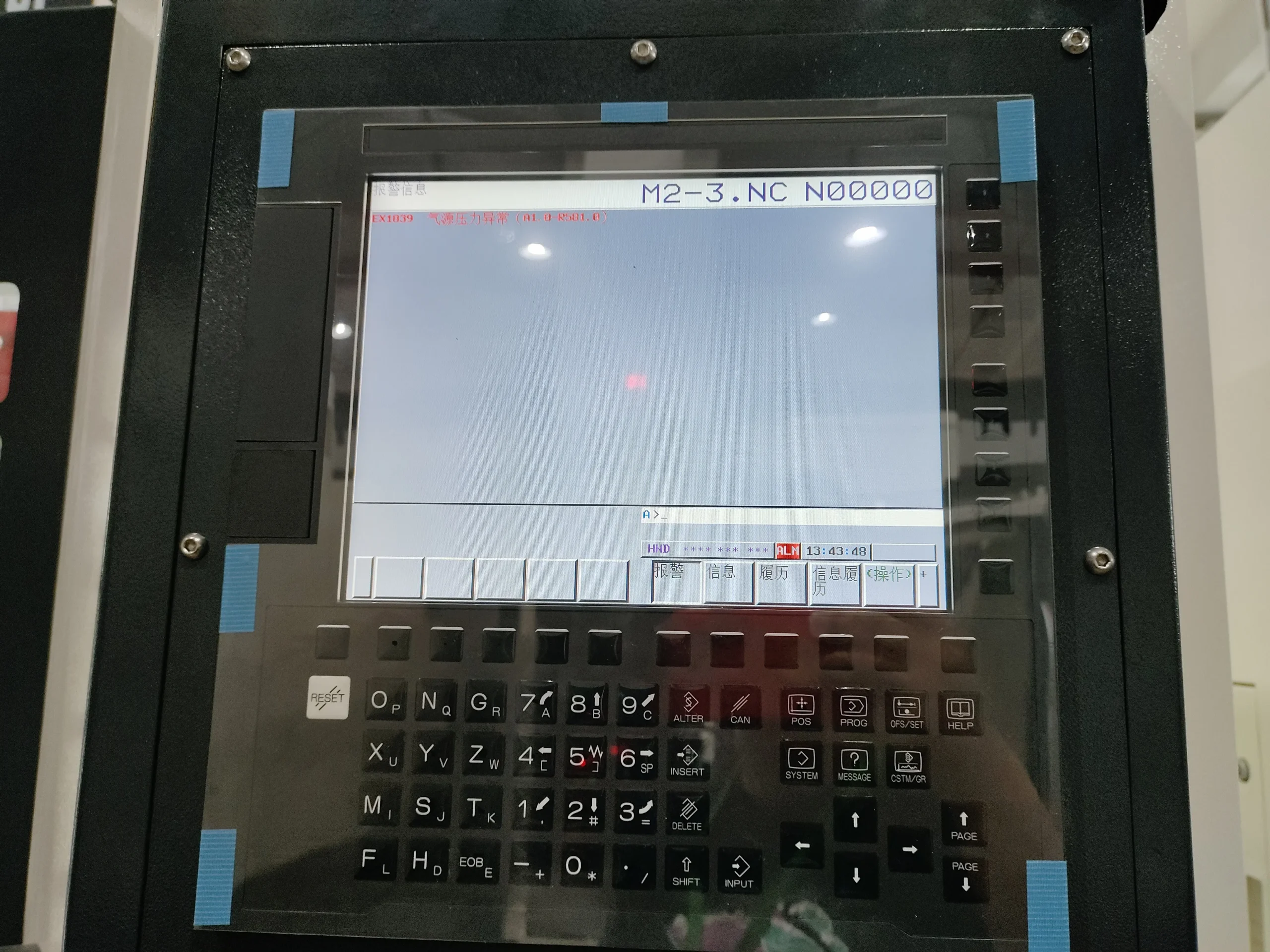

• Система ЧПУ Fanuc 0i-MF Plus (5), 10,4″ LCD, 2 Mb памяти для хранения УП
• Функция ЧПУ: М30 – автоматическое отключение
• Функция ЧПУ: пакет высокоскоростной обработки AICC I (предпросмотр системой ЧПУ 40 кадров УП вперед)
• Функция ЧПУ: жесткое нарезание резьбы метчиком

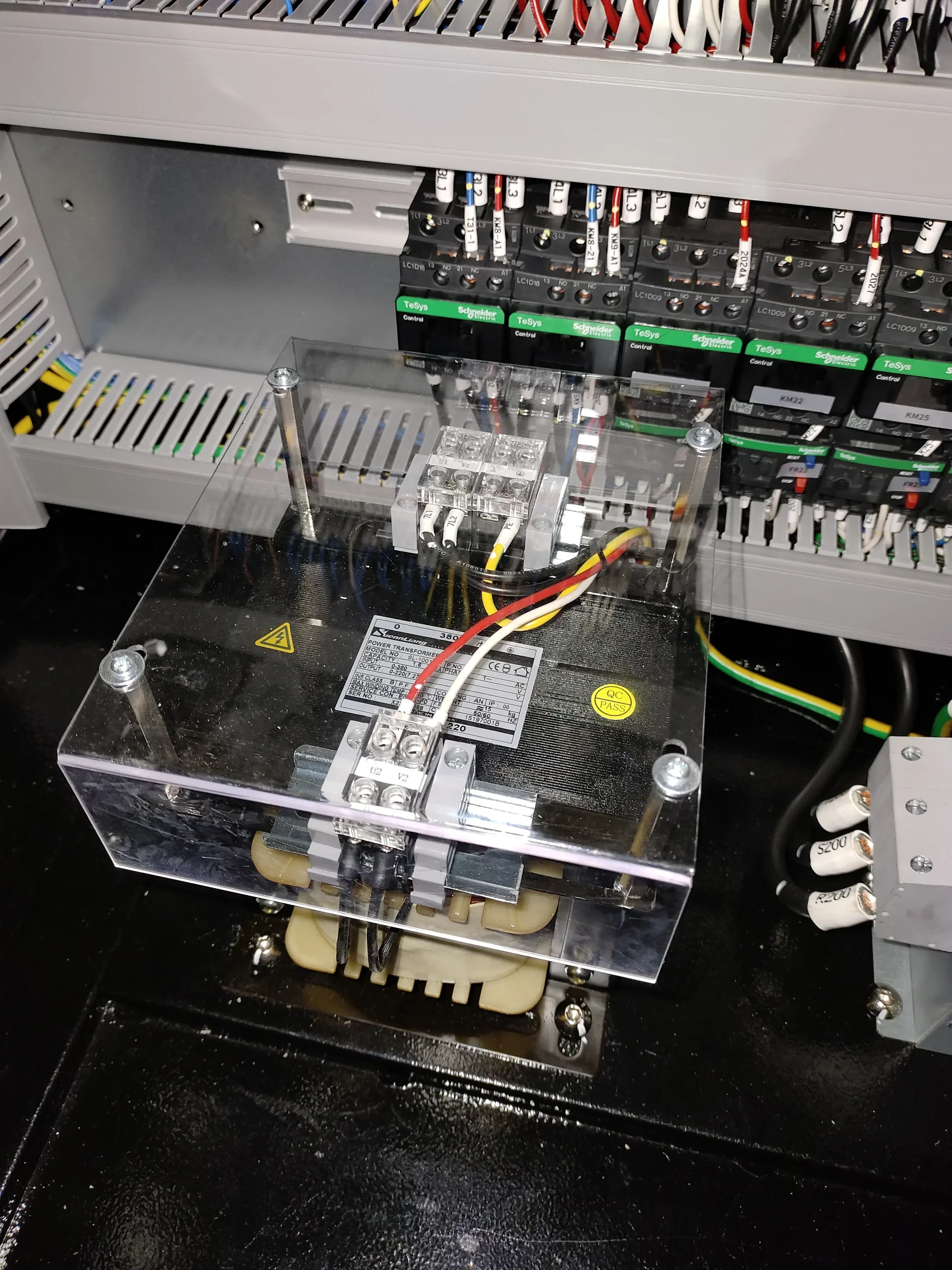

• Трансформатор

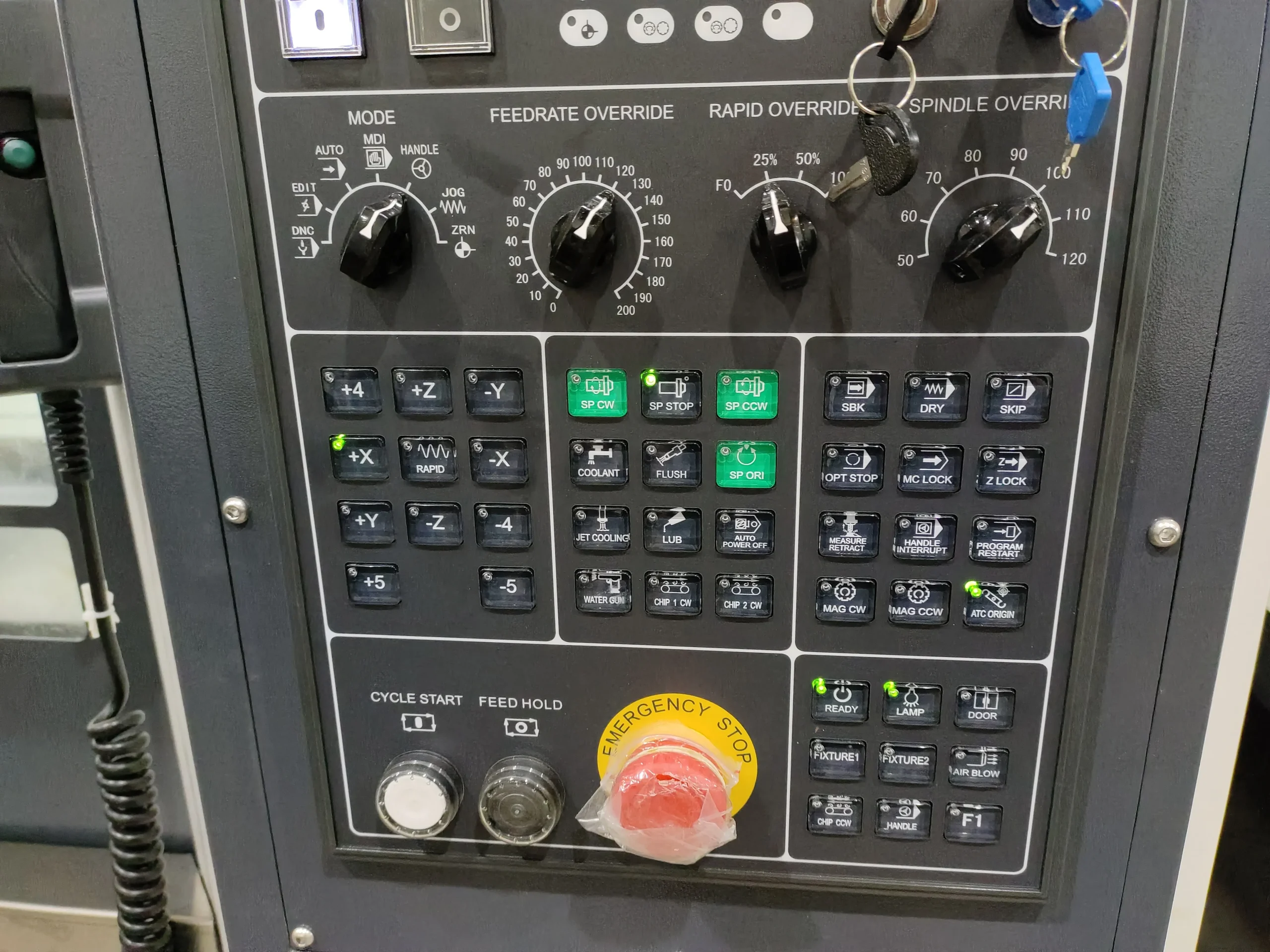

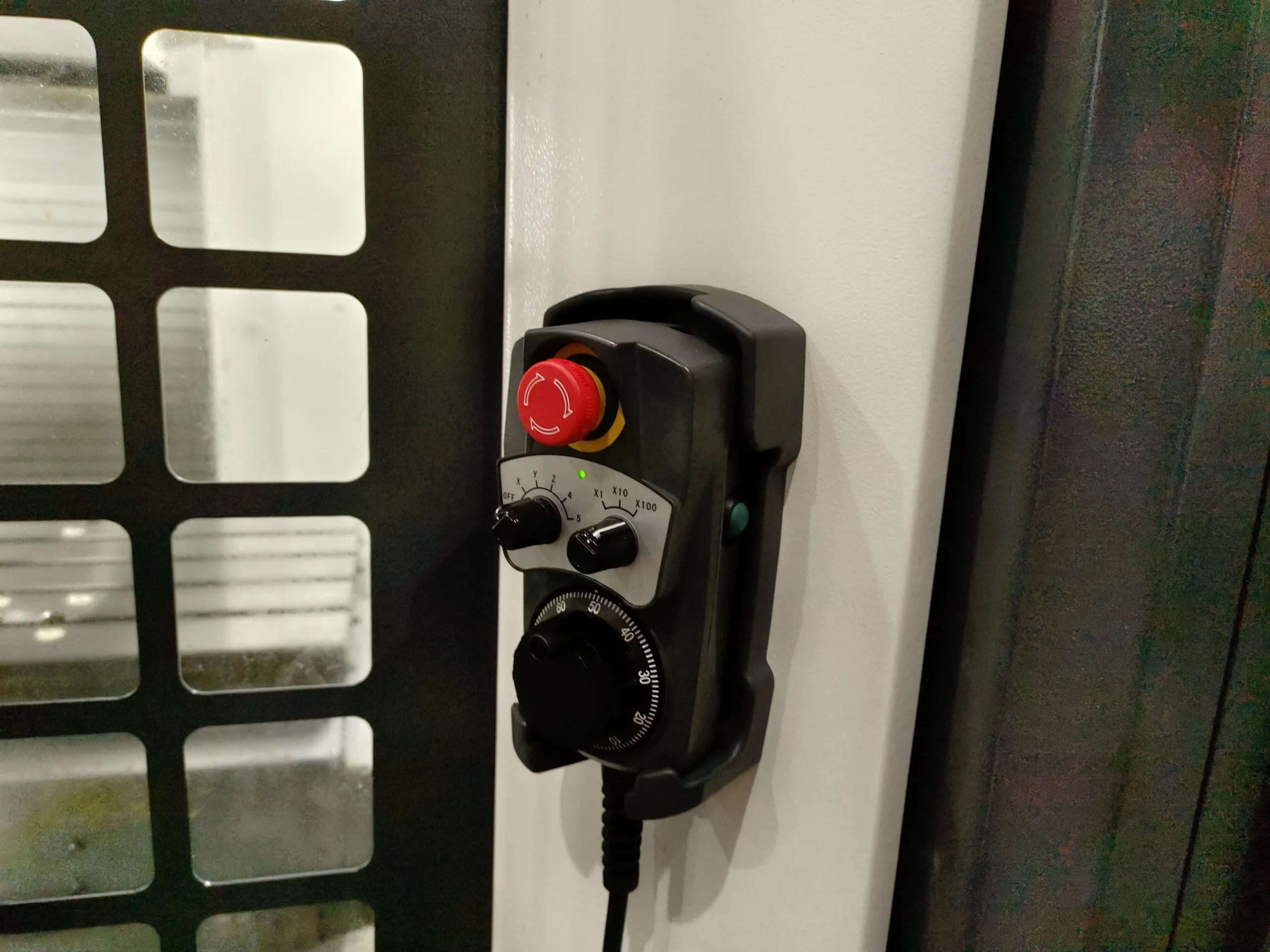

• Пульт управления переносной с маховичком включая кнопку аварийного отключения
• Подготовка для установки поворотного стола (4 оси)

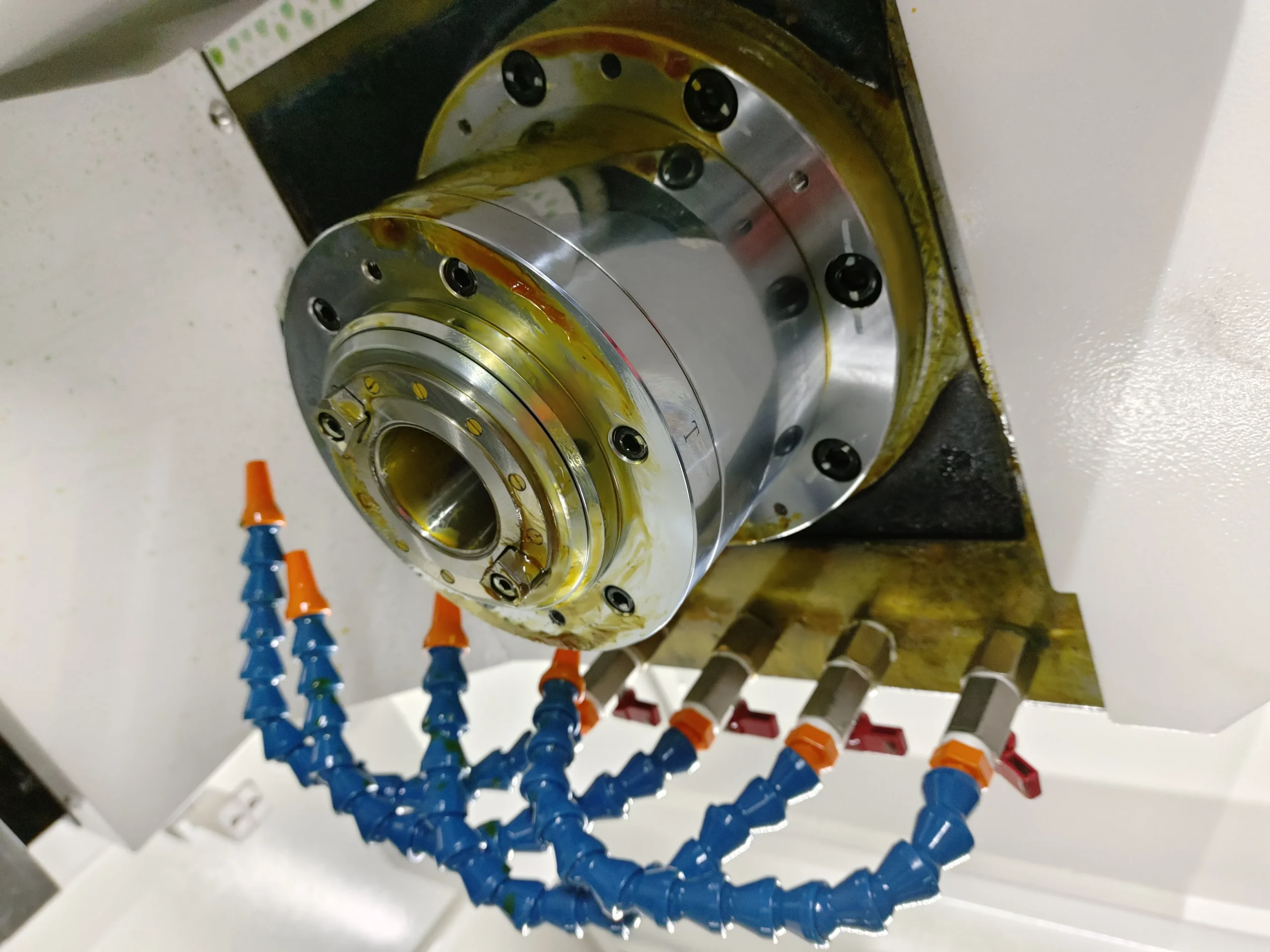

• Конус шпинделя MAS403 ВТ-50
• Привод шпинделя ременный, макс. частота вращения 6000 об/мин
• Главный серводвигатель мощностью (пост. / 15 мин.) 15 / 18.5 кВт (Fanuc)
• Направляющие качения по осям X, Y, Z

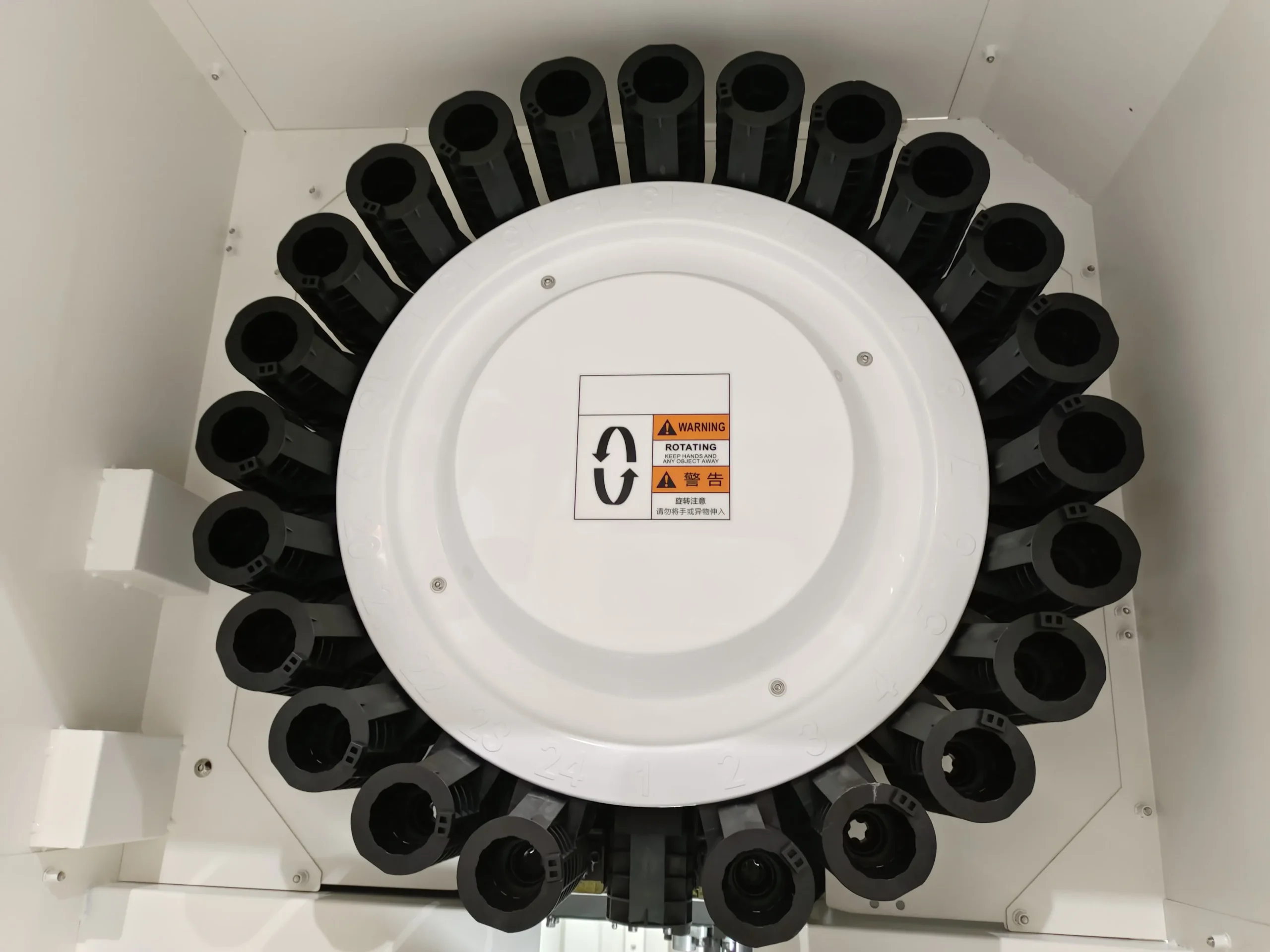

• Инструментальный магазин на 24 позиций, с манипулятором
• Телескопическая защита направляющих
• Система охлаждения электрошкафа: теплообменник
• Конвейер для удаления стружки

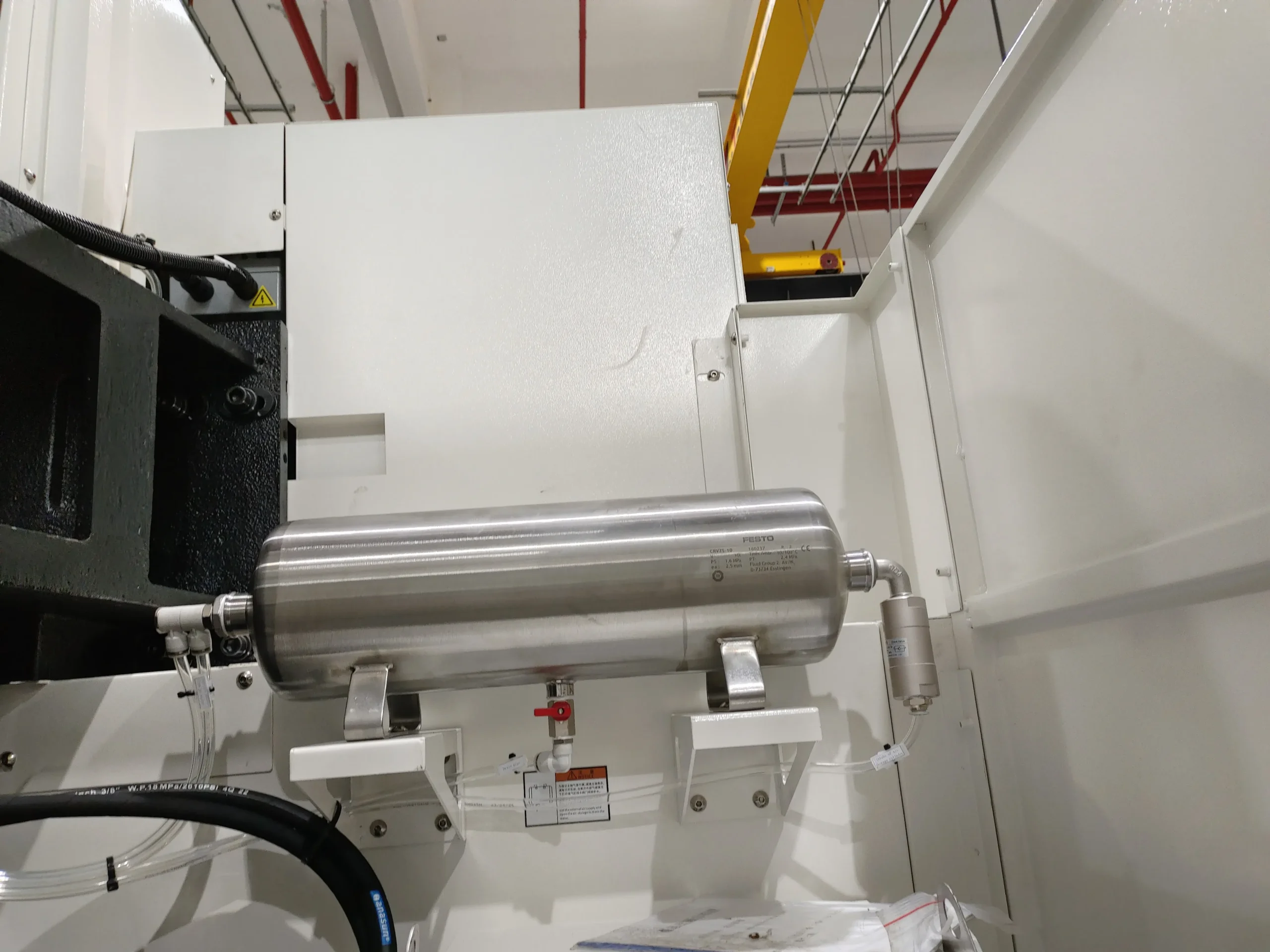

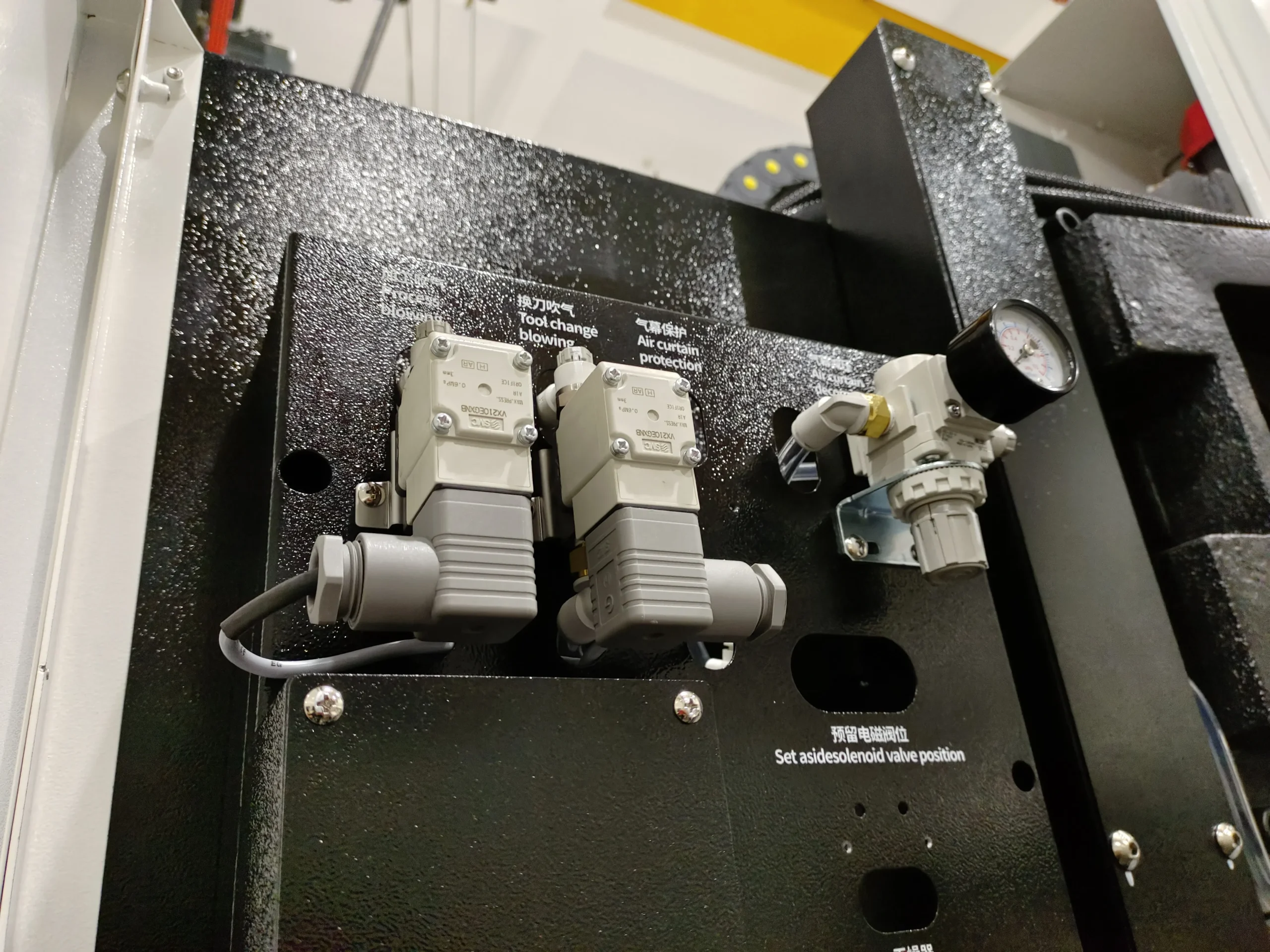

• Защита конуса шпинделя обдувом сжатого воздуха
• Пистолет для подачи сжатого воздуха

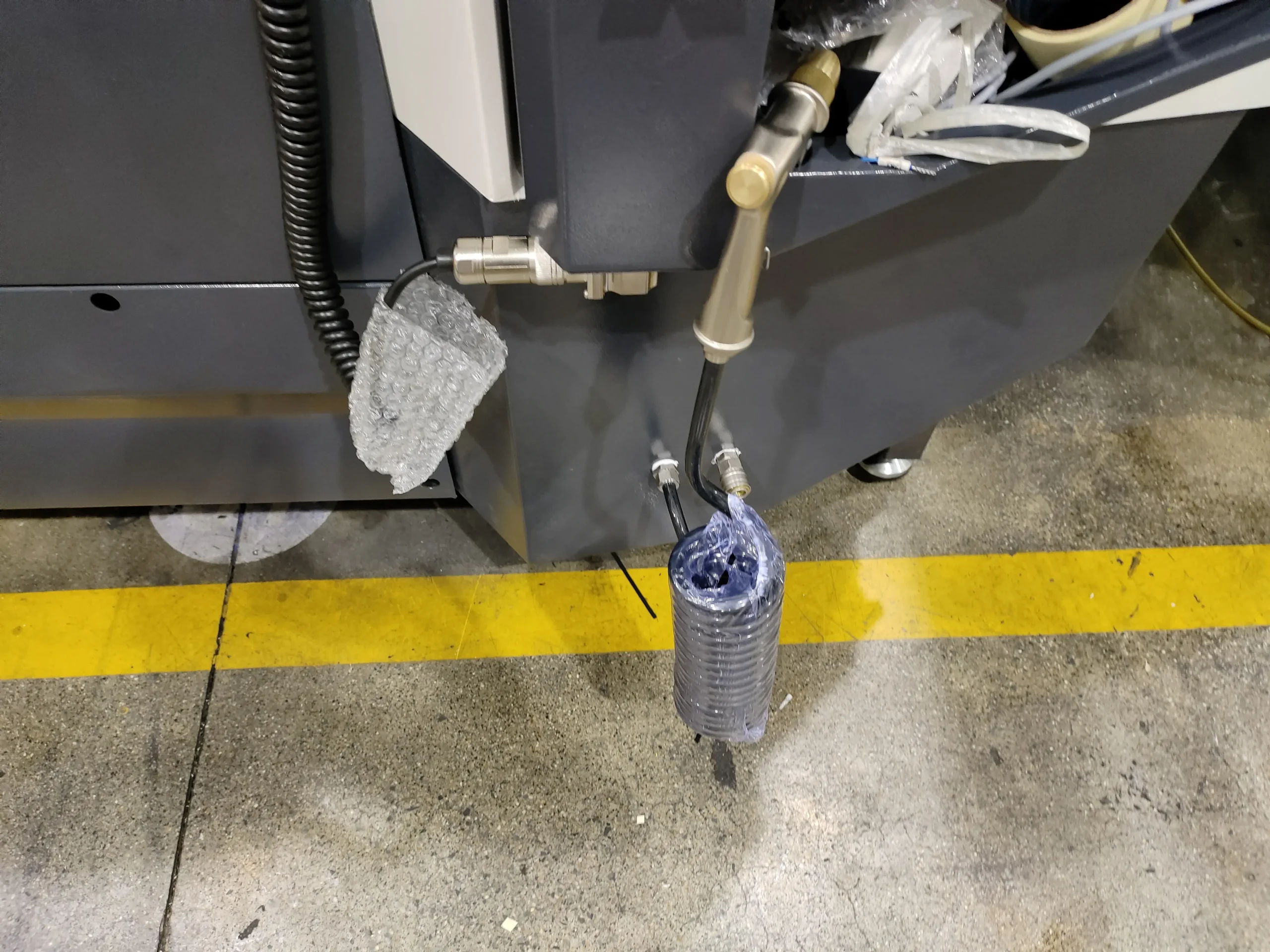

• Пистолет для подачи СОЖ

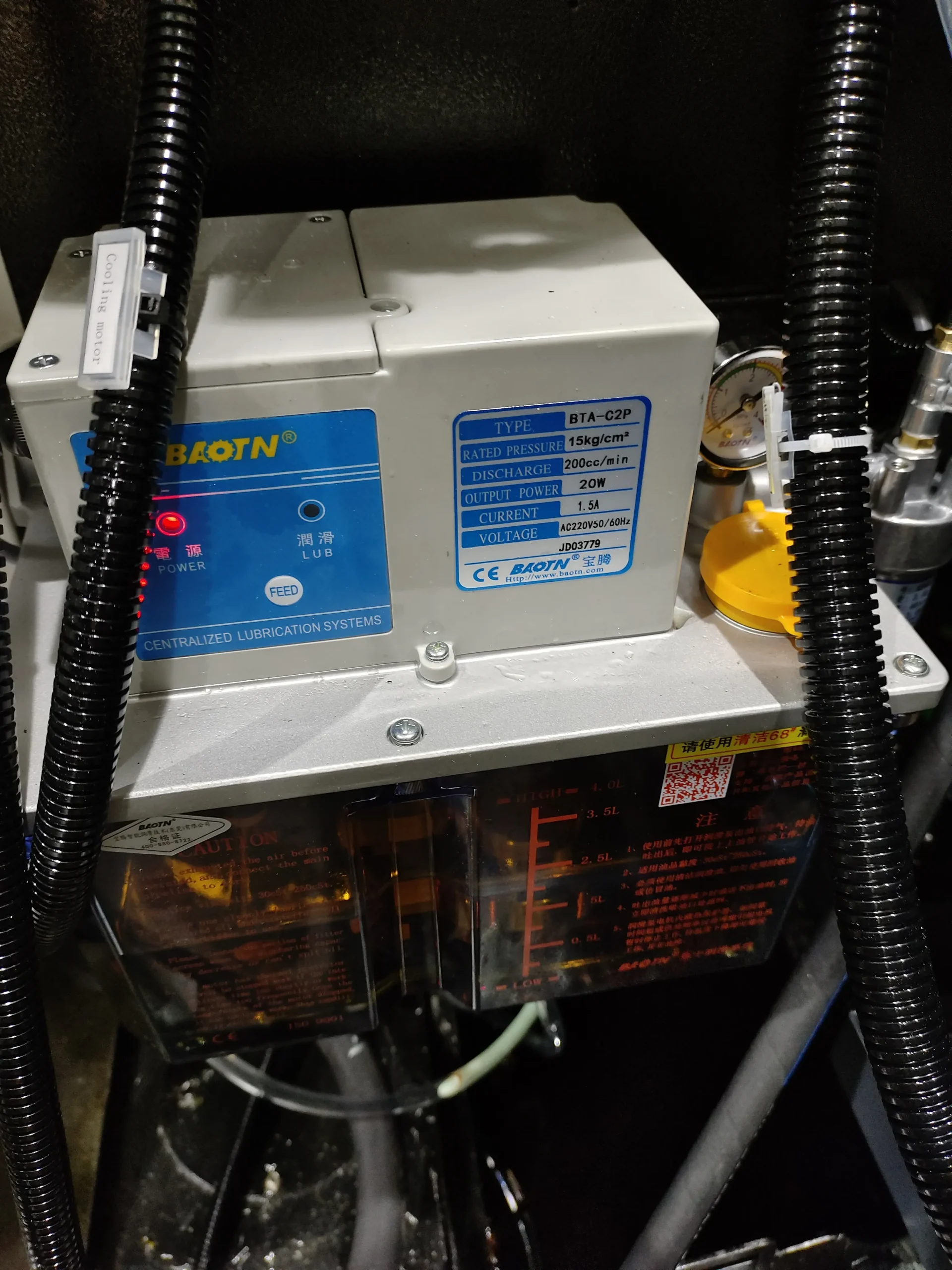

• Система смазки автоматическая централизованная

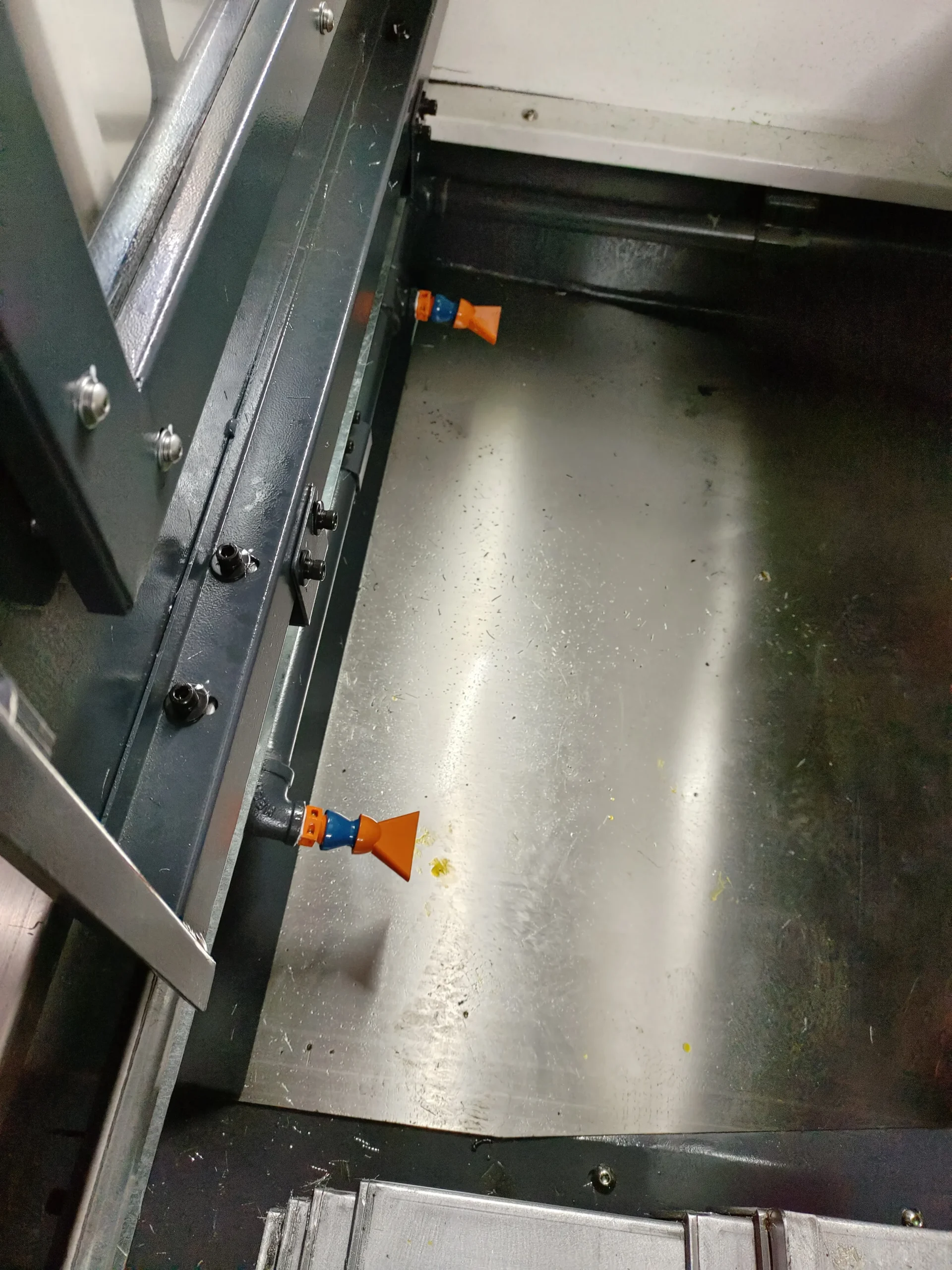

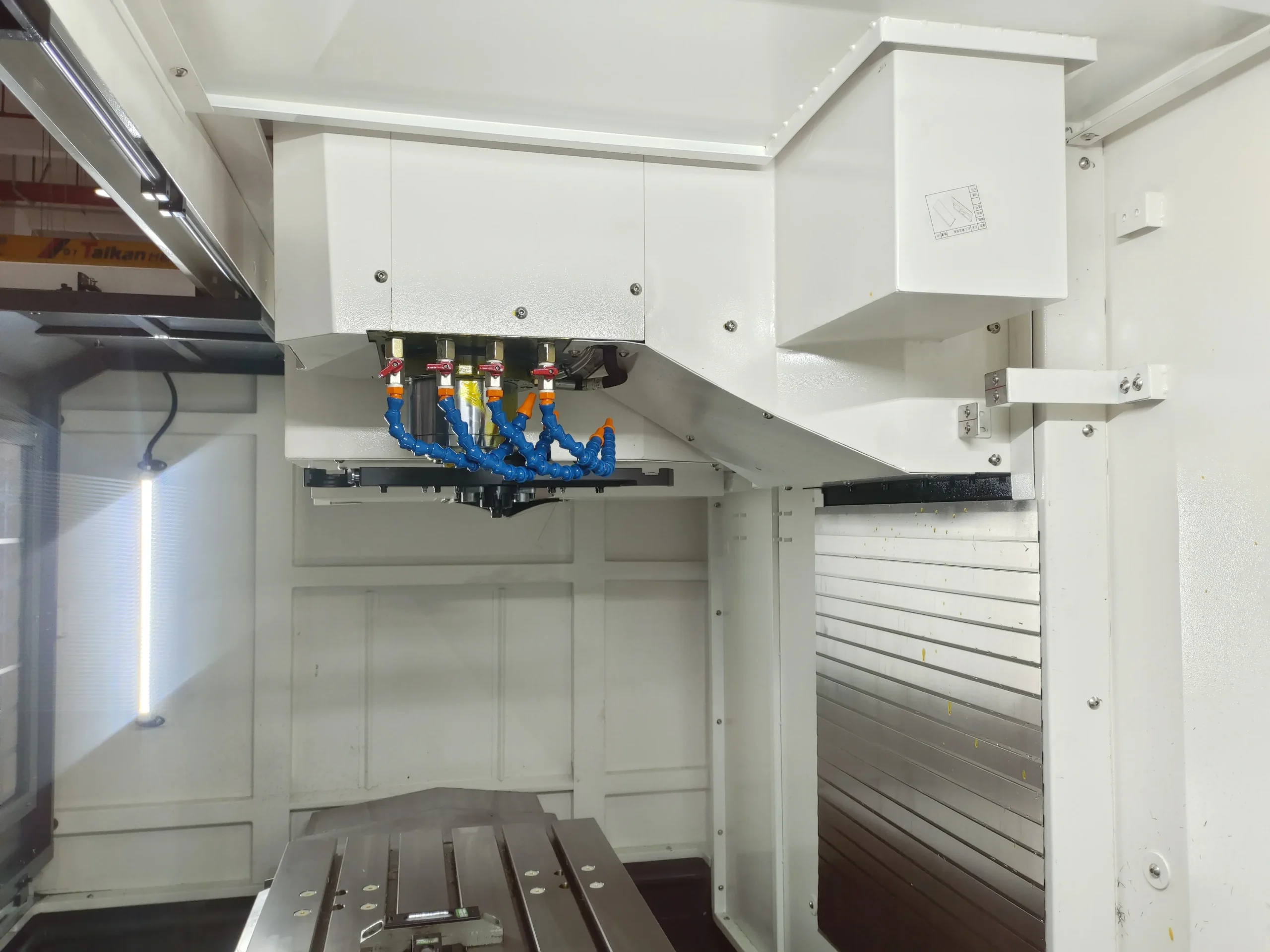

• Система подачи СОЖ в зону резания поливом через гибкие патрубки

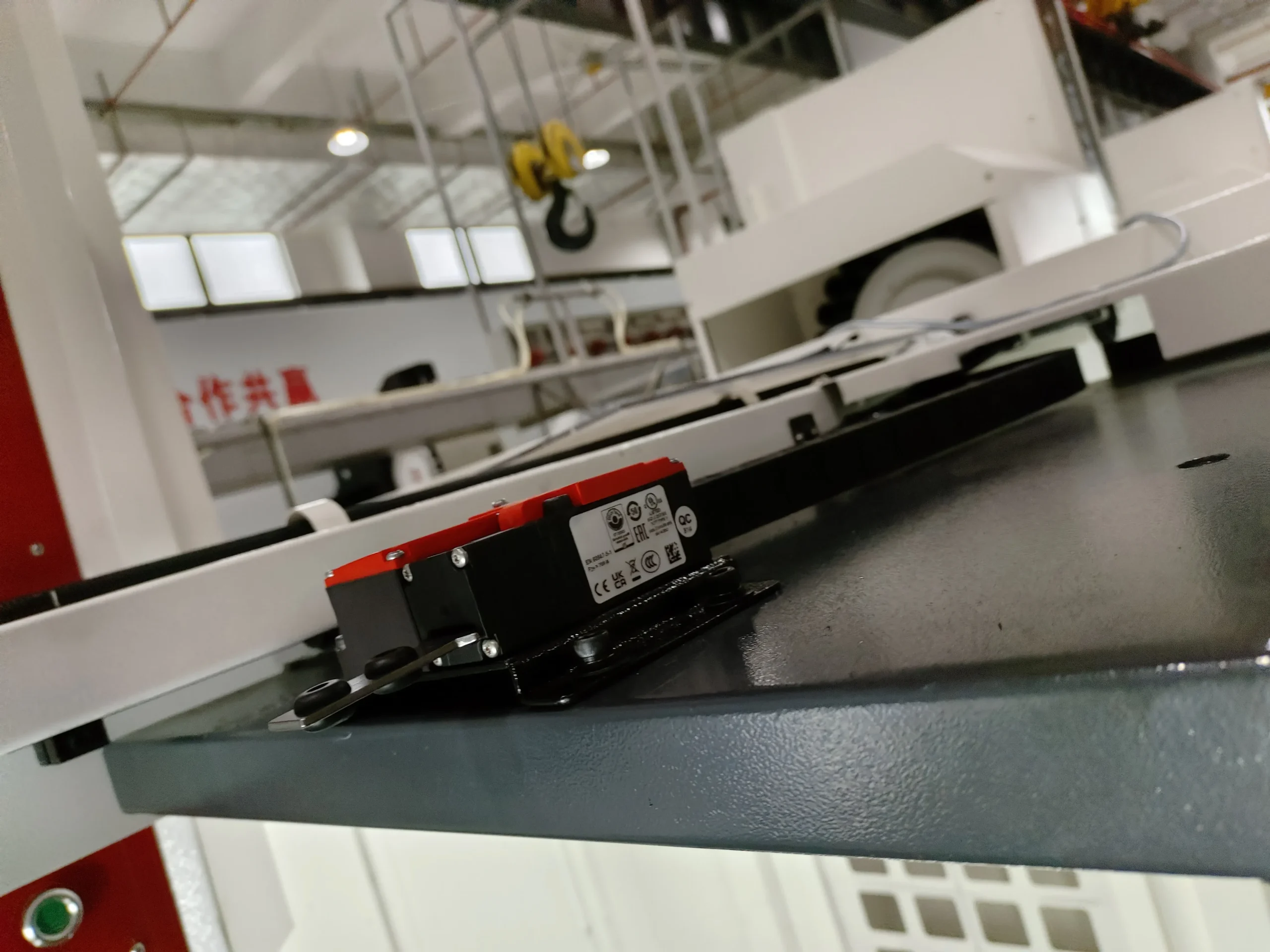

• Блокировка дверей рабочей зоны

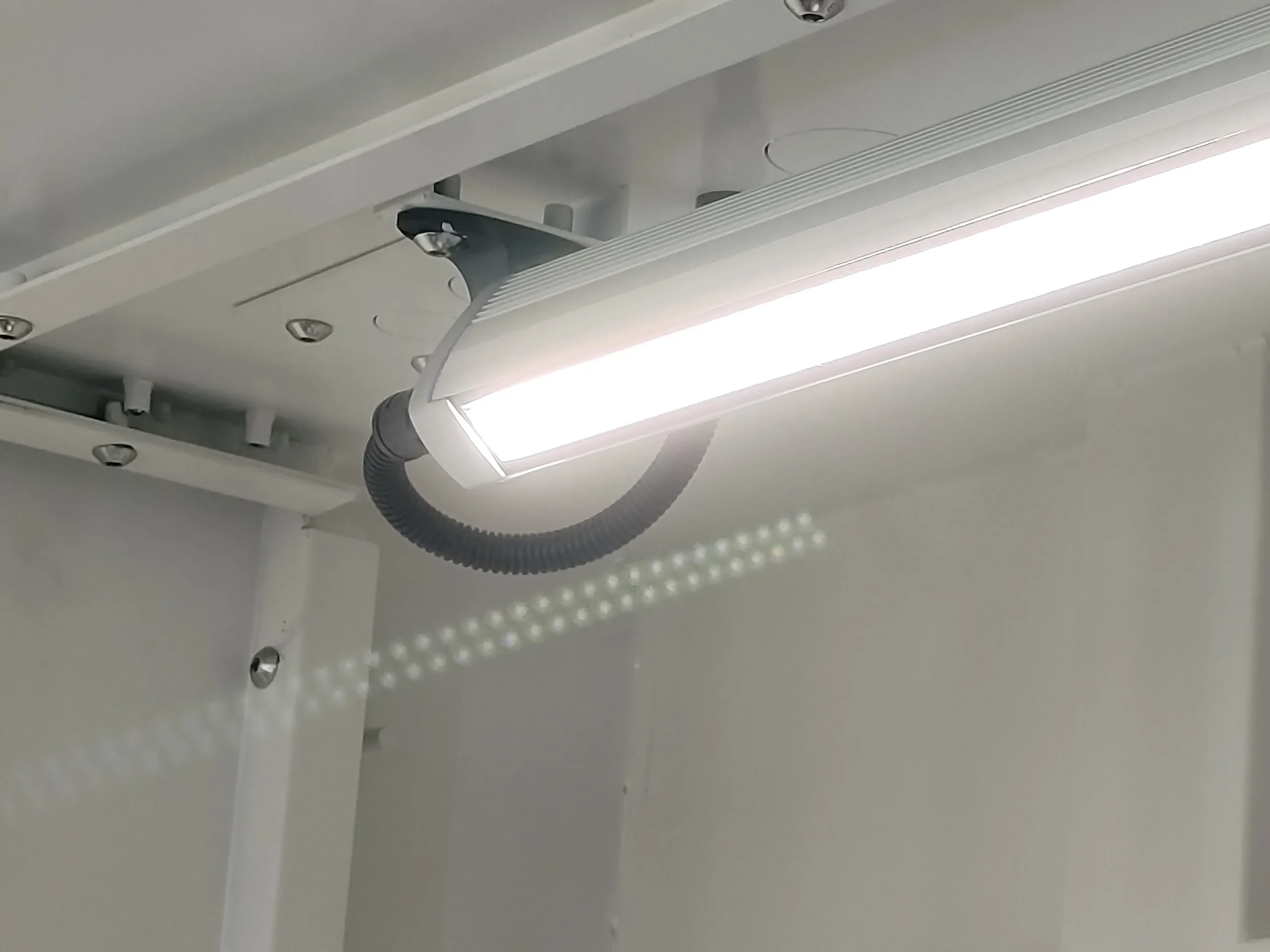

• Освещение рабочей зоны

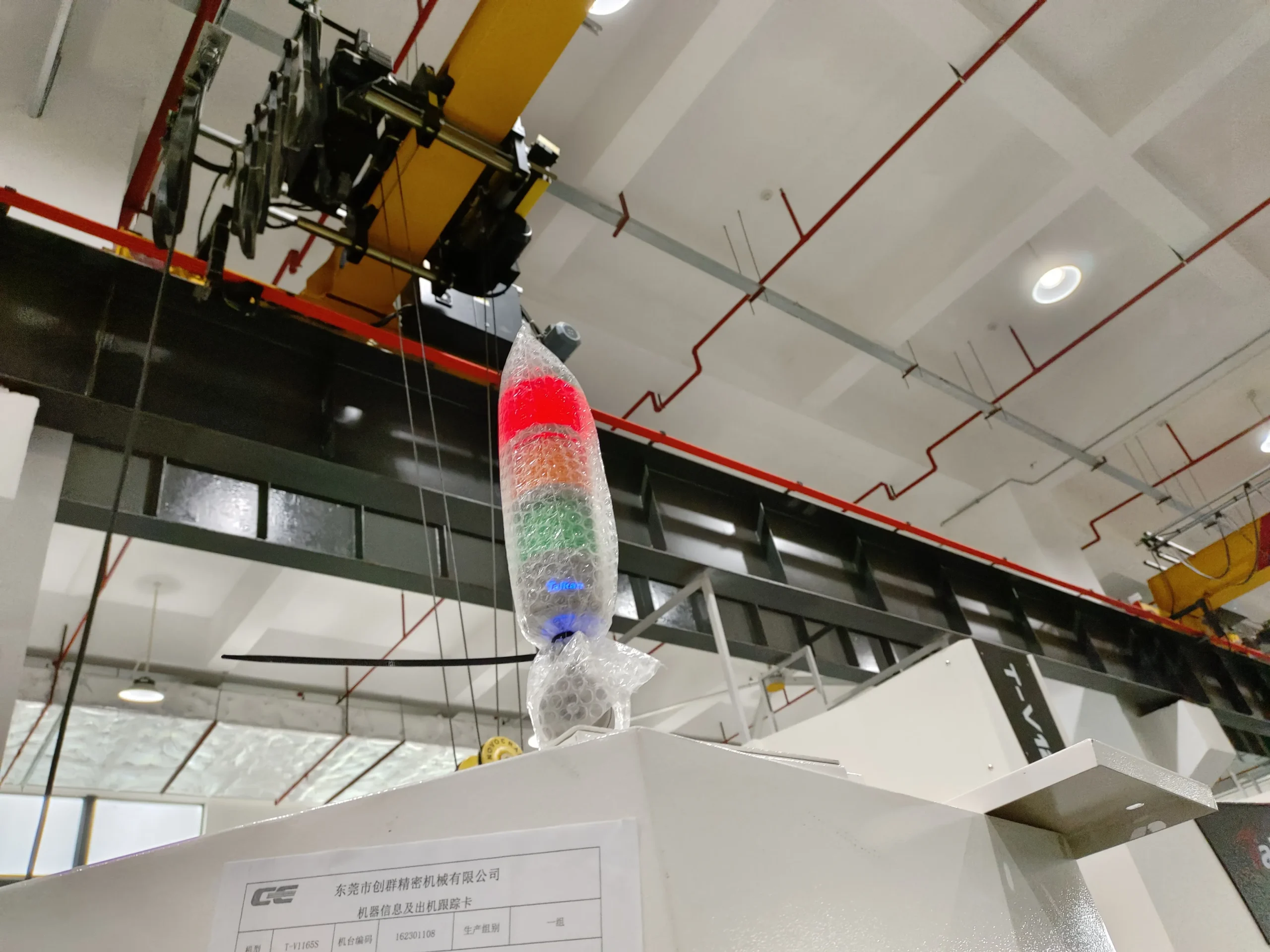

• Индикация состояния станка
• Комплект выравнивающих опор
• Кожух станка полностью закрытый
• Комплект инструмента для наладки и обслуживания станка
• Комплект технической документации

Дополнительная комплектация:

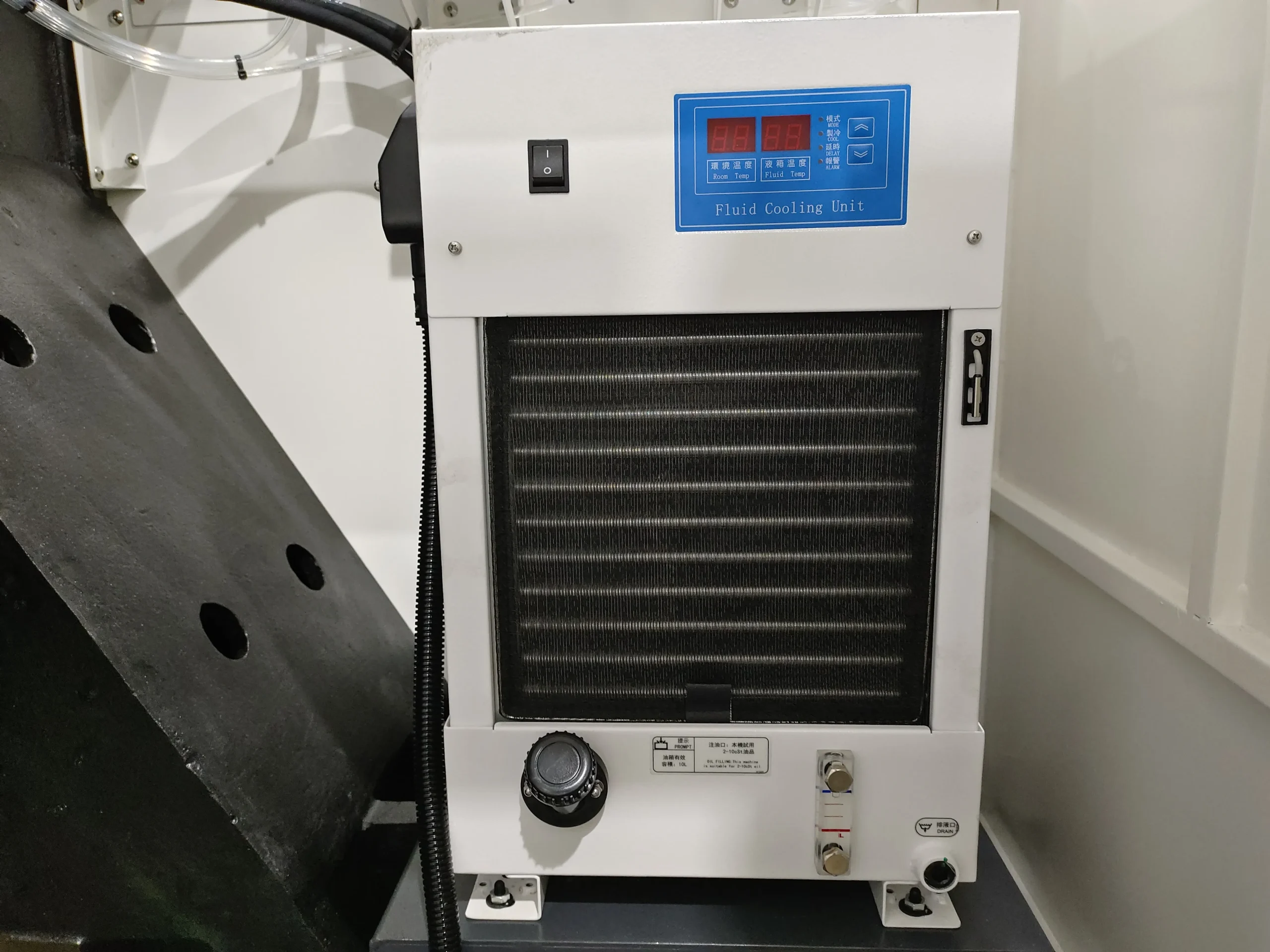

• Масляное охлаждение шпинделя
• Маслоотделитель дискового типа

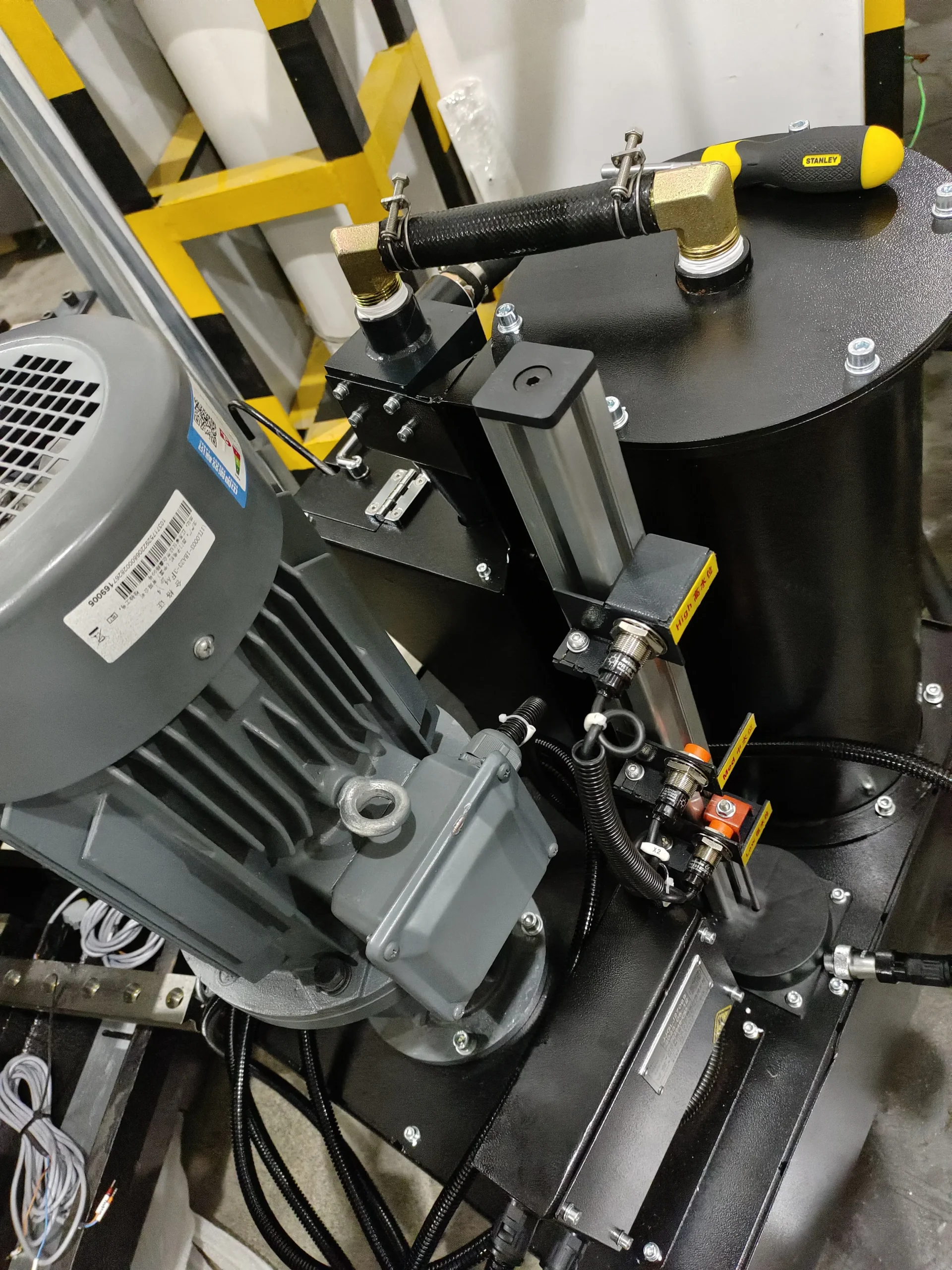

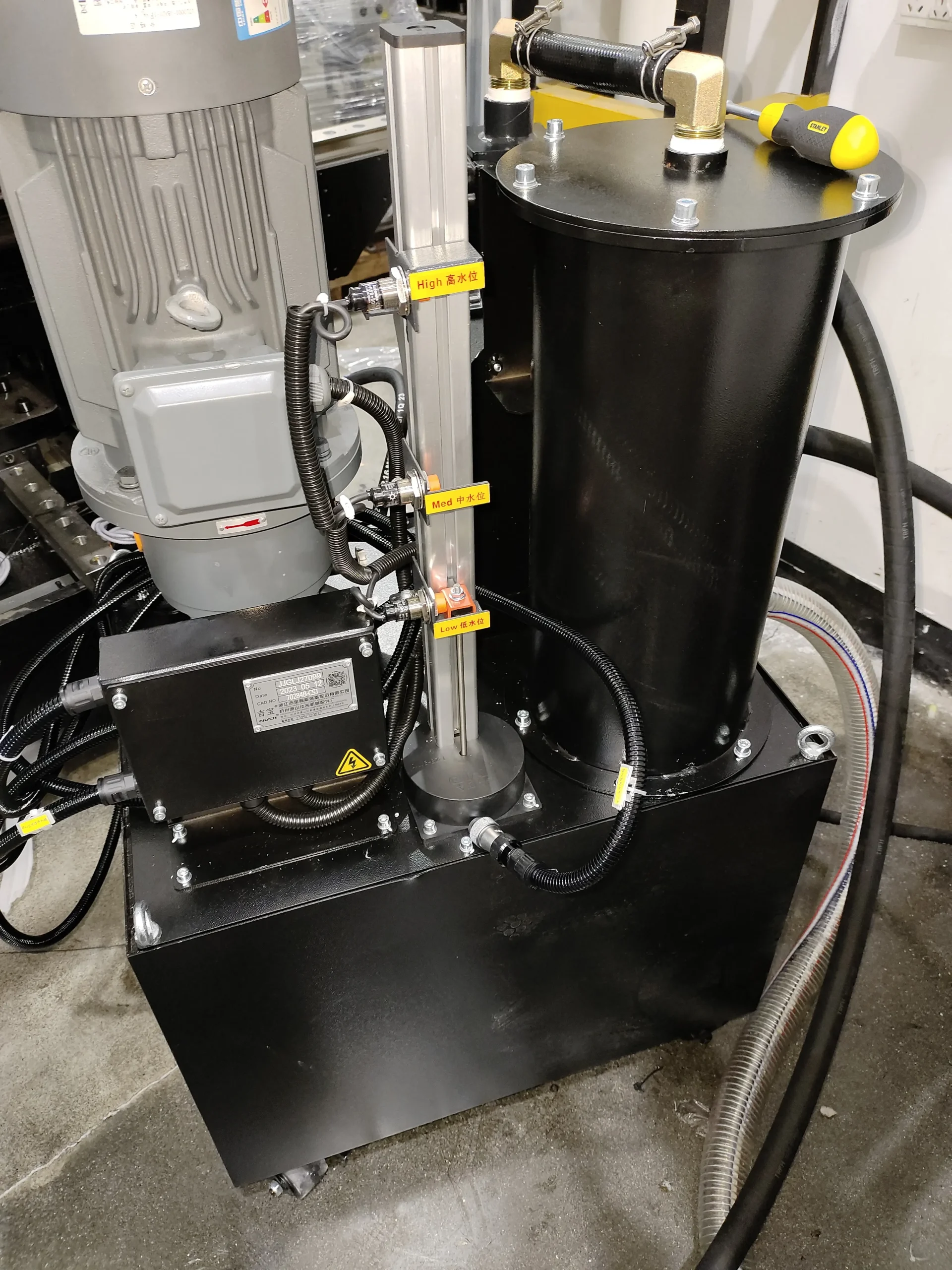

• Система подачи СОЖ через шпиндель под высоким давлением 30 бар
• Система удаления масляного тумана Кама
• Оптические линейки для осей X, Y, Z
• Система измерения детали с оптической передачей данных Renishaw OMP60
• Система измерения инструмента с проводной передачей данных Renishaw ТS27R
• Комплект масел и СОЖ для заправки станка
• Поворотный стол, 4 ось
• Наклонно-поворотный стол, 4 / 5 ось
• Задняя бабка для поворотного стола
• Комплект ПО SprutCAM для моделирования обработки и написания УП
