Вертикально-фрезерный обрабатывающий центр ЧПУ T-V1685S, Stanza, Китай

Преимущества и выгоды:

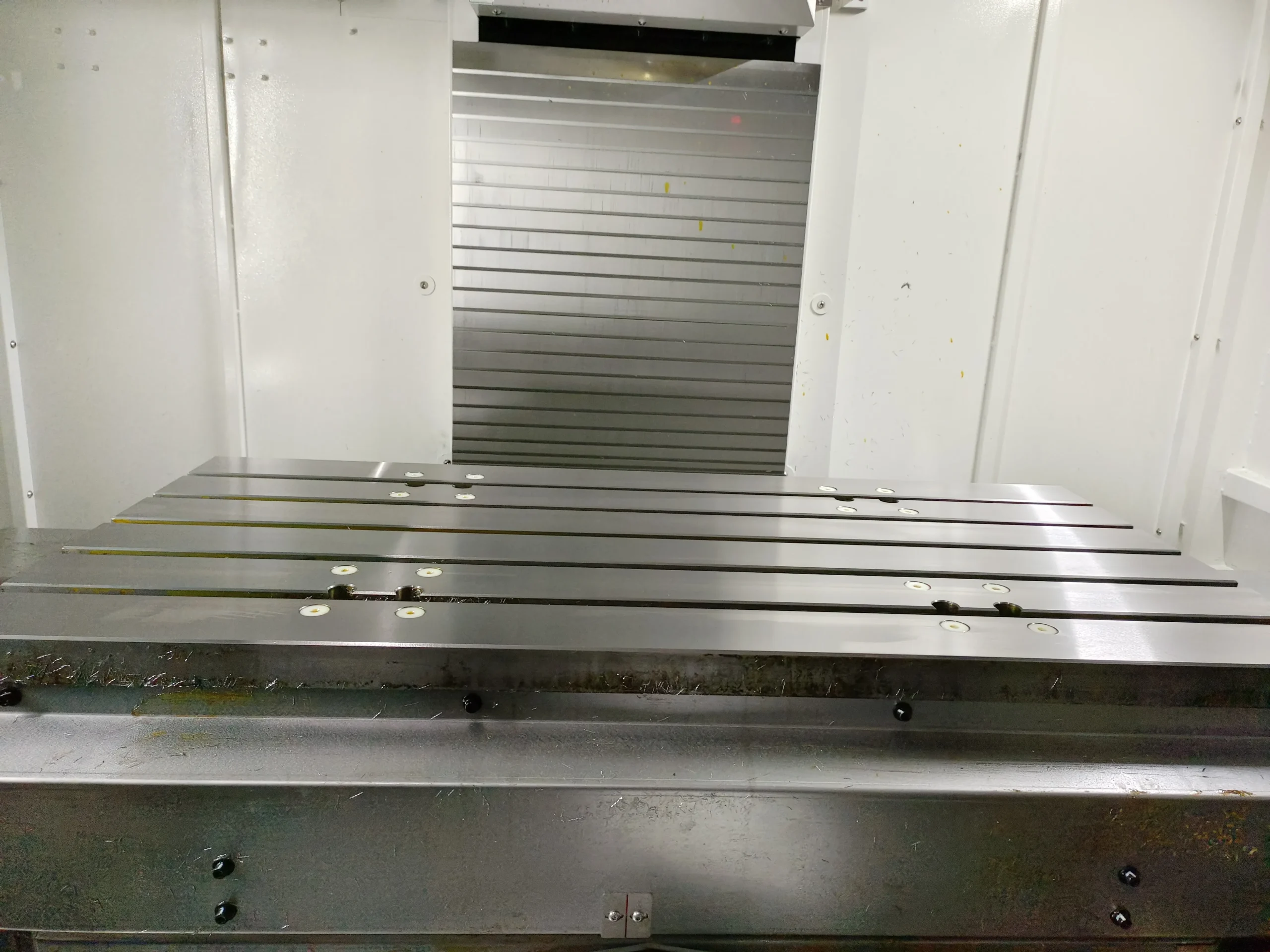

• Рабочий стол габаритами 1700 x 850 мм позволяет разметить заготовки средних и крупных габаритов общей грузоподъемностью в 1600 кг. Перемещение по осям X и Y  — 1650  и 850 мм соответственно.
• Цельнолитая станина с ребрами жесткости и большая масса станка –11800 кг – минимизируют вибрации во время работы, повышают жесткость и прочность обрабатывающего центра.
• Сбалансированная конструкция шпинделя высокой динамической и статической жесткости позволяет станку сохранять точность работы на протяжении всего срока службы.  Привод осуществлен посредством ременной передачи (до 6 000 об/мин), что обеспечивает плавность регулирования вращения, а так же высокую степень ремонтопригодности и простоту обслуживания.
• Стандартный конус шпинделя BT-50 позволяет легко найти оснастку на рынке металлообработки. Выбирают для силового фрезервоания с большими припусками на мехобработку.

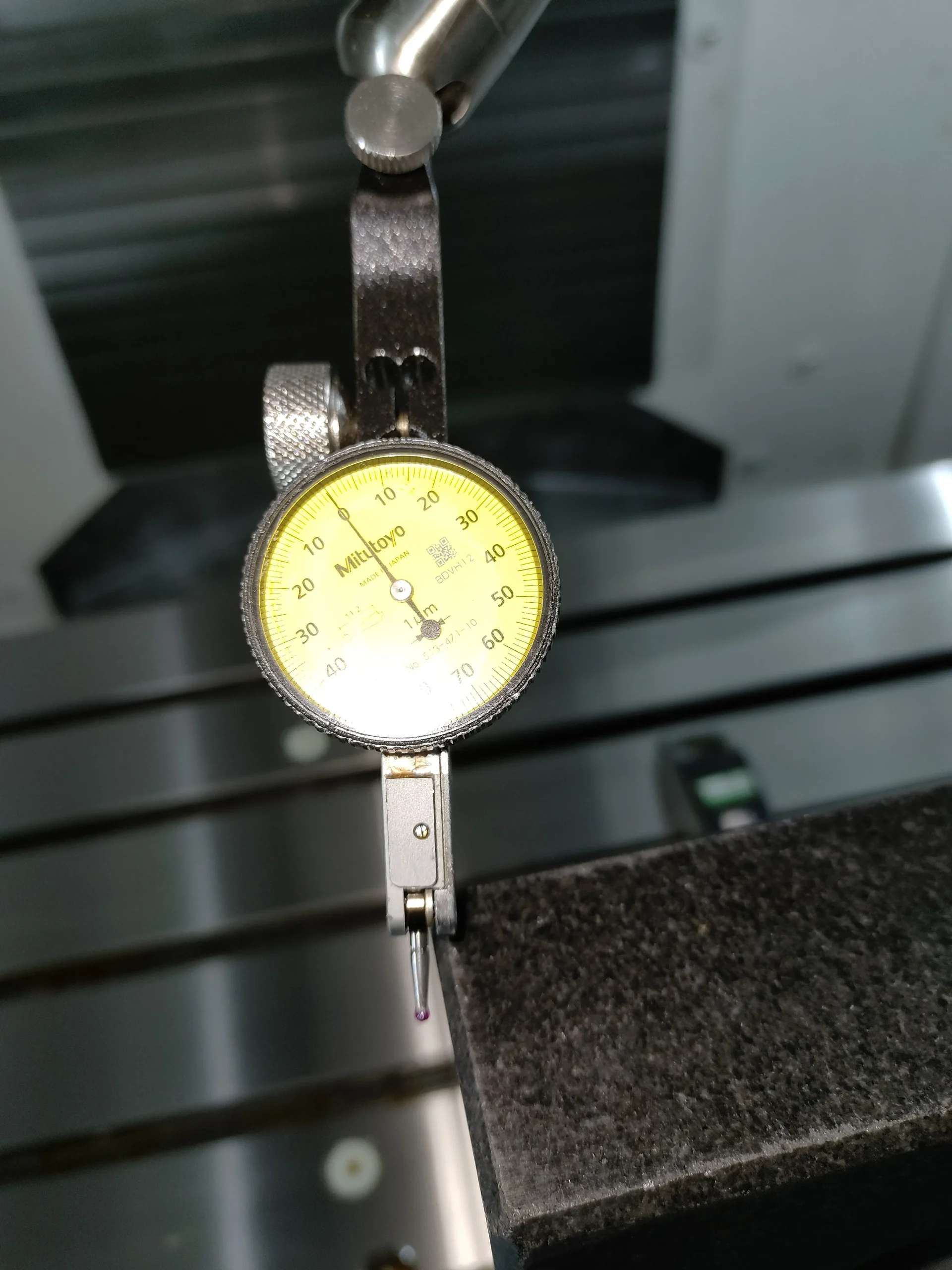

• Для перемещения рабочего стола используются направляющие качения с низким коэффициентом трения между подвижными частями. Они обеспечивают высокую плавность хода и точное позиционирование стола на высоких скоростях перемещения: точность позиционирования 0,015 мм, повторяемость позиционирования ±0,004 мм.
• Скорость холостых ходов достигает 24 м/мин по осям X, Y, Z  значительно сокращает такт выпуска изделий (на 15-20%) в зависимости от условий производства.
• Перемещение рабочих органов выполняется с помощью шариковинтовой передачи с преднатягом. Она отличается высокой жесткостью, плавностью и точностью хода, обеспечивает отличное качество обработки, исключает возникновение осевых и радиальных люфтов.
• Высокомоментный главный серводвигатель производства Fanuc мощностью 15 /18.5 кВт гарантирует длительную стабильную работу шпиндельного узла. Крутящий момент на выходе 143 Нм – постоянный режим, 191 Нм — 15 мин. режим работы двигателя.

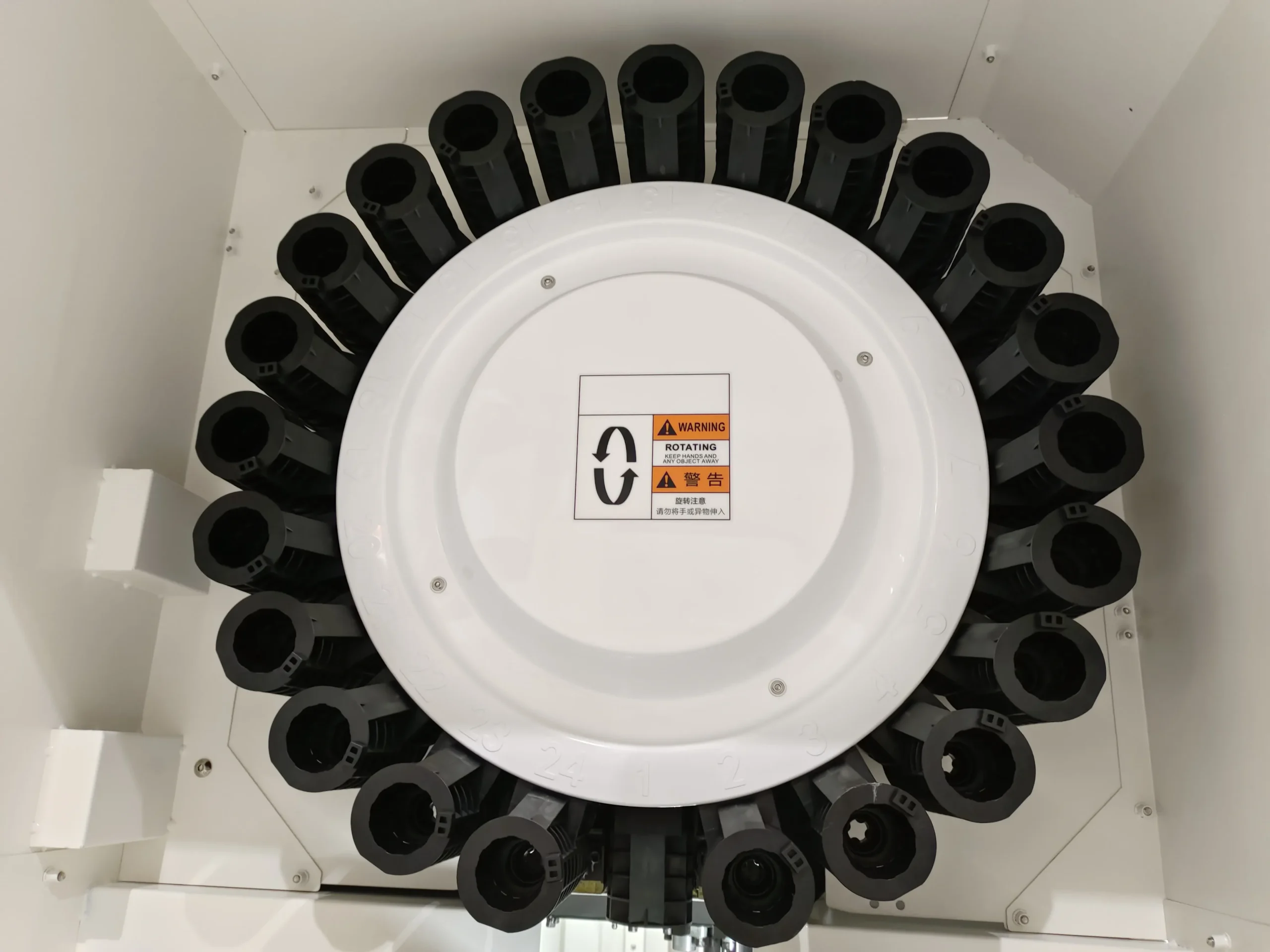

• Высокоскоростной инструментальный магазин с манипулятором емкостью 24 позиции выполняет смену инструмента всего за 4 сек и обеспечивает обработку самых сложных по технологии изготовления изделий.

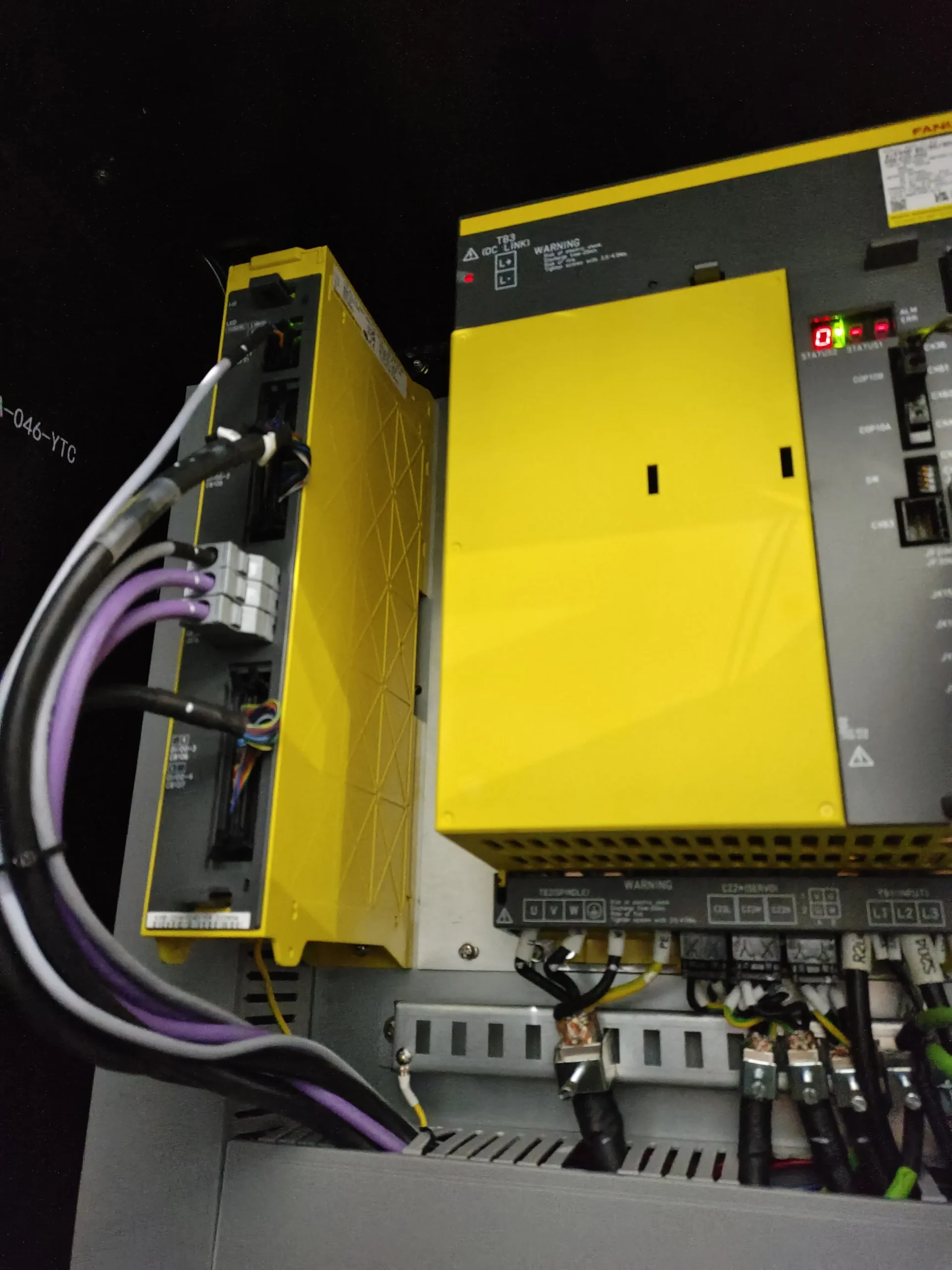

• Система ЧПУ Fanuc 0i-MF Plus с оптоволоконной передачей данных позволяет обеспечить высокую скорость обратной связи и высокую точность работы станка.В стандарте имеет 2 мб встроенной памяти и  позволяет хранить множество управляющих программ обработки.

Стандартная комплектация:

• Система ЧПУ Fanuc 0i-MF Plus (5), 10,4″ LCD, 2 Mb памяти для хранения УП
• Функция ЧПУ: М30 – автоматическое отключение
• Функция ЧПУ: пакет высокоскоростной обработки AICC I (предпросмотр системой ЧПУ 40 кадров УП вперед)
• Функция ЧПУ: жесткое нарезание резьбы метчиком
• Трансформатор

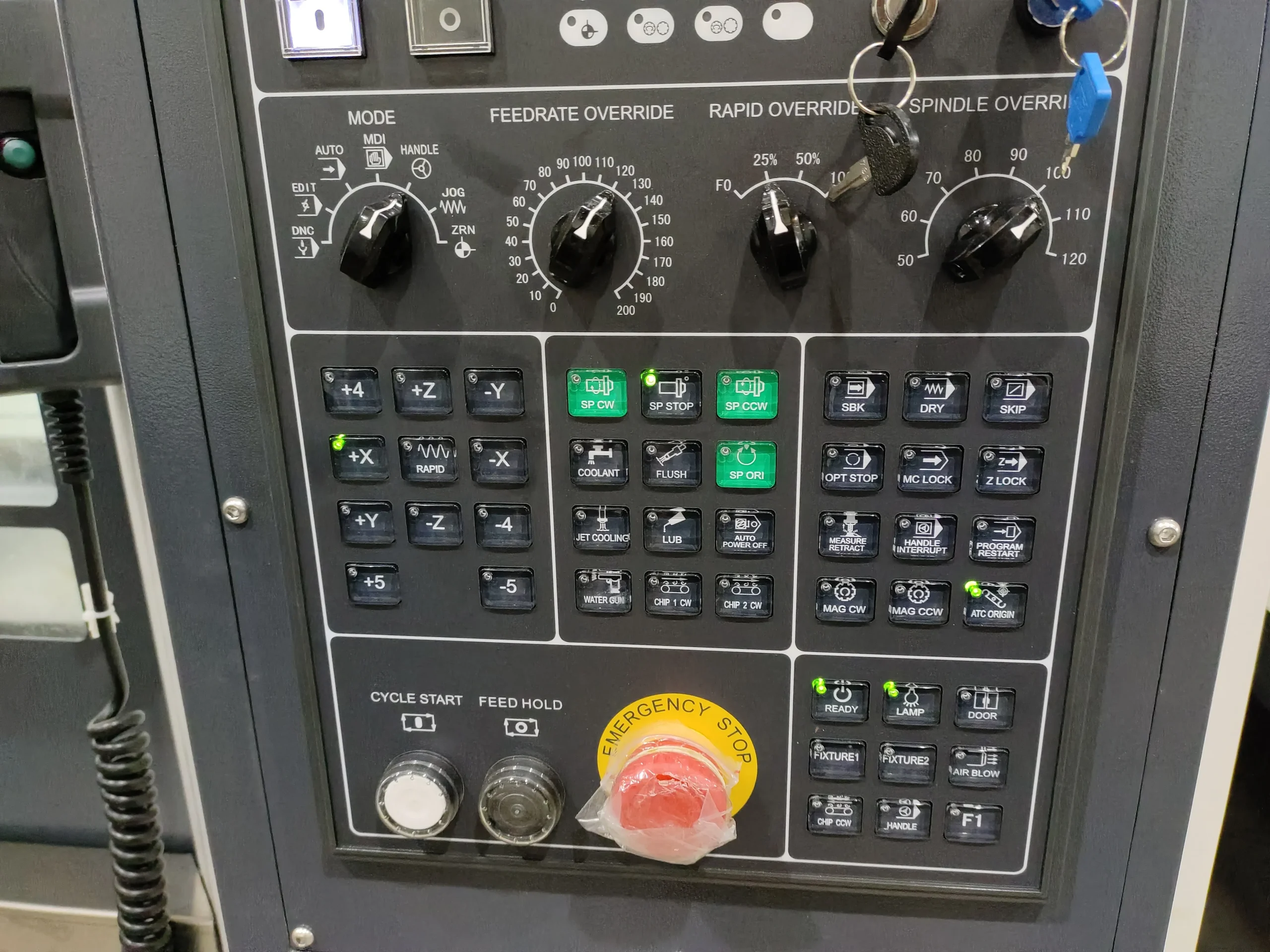

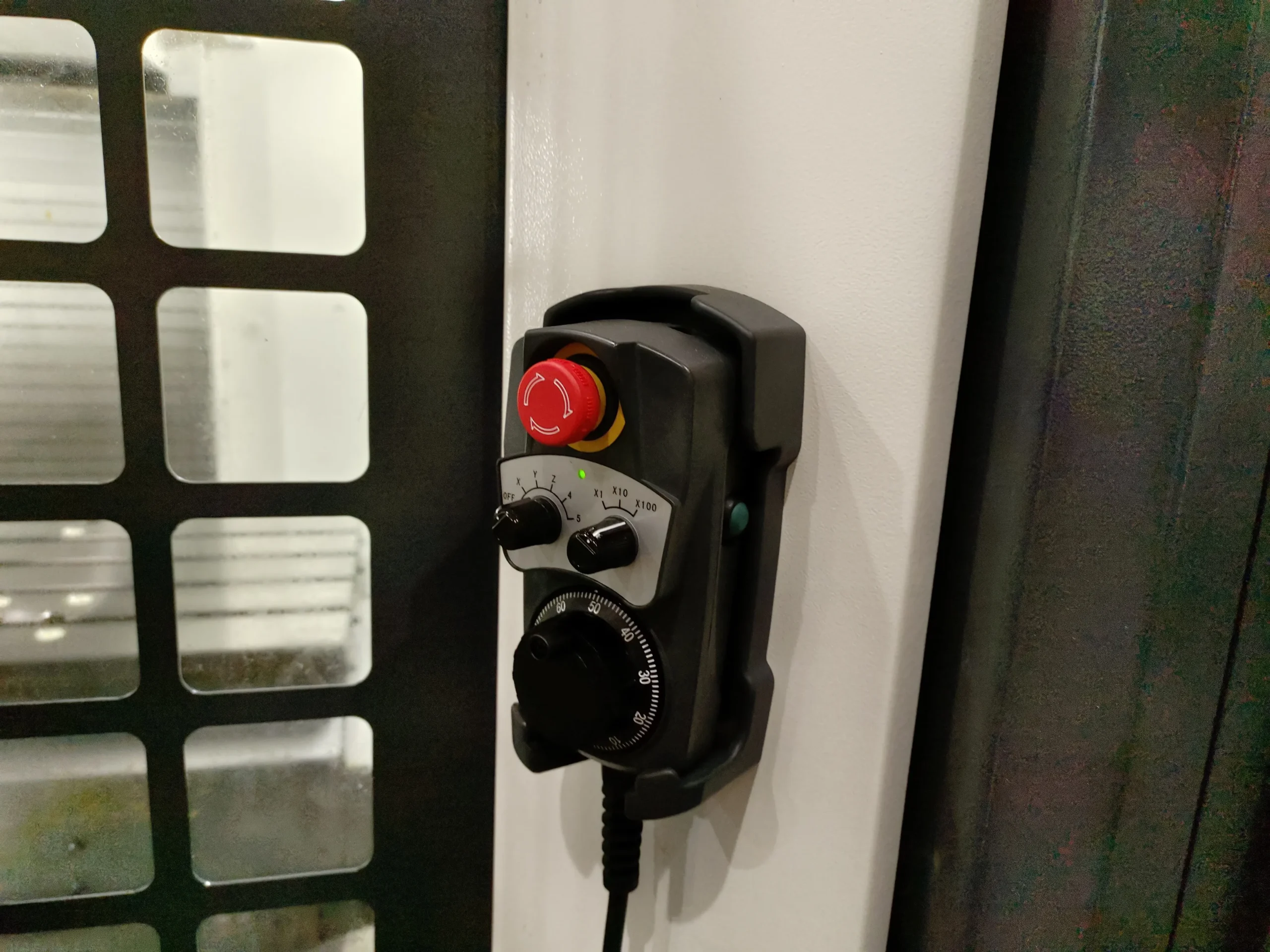

• Пульт управления переносной с маховичком включая кнопку аварийного отключения
• Подготовка для установки поворотного стола (4 оси)
• Конус шпинделя MAS403 ВТ-50
• Привод шпинделя ременный, макс. частота вращения 6000 об/мин
• Главный серводвигатель мощностью (пост. / 15 мин.) 15 / 18.5 кВт (Fanuc)
• Направляющие качения по осям X, Y, Z
• Инструментальный магазин на 24 позиций, с манипулятором
• Телескопическая защита направляющих
• Система охлаждения электрошкафа: теплообменник
• Конвейер для удаления стружки

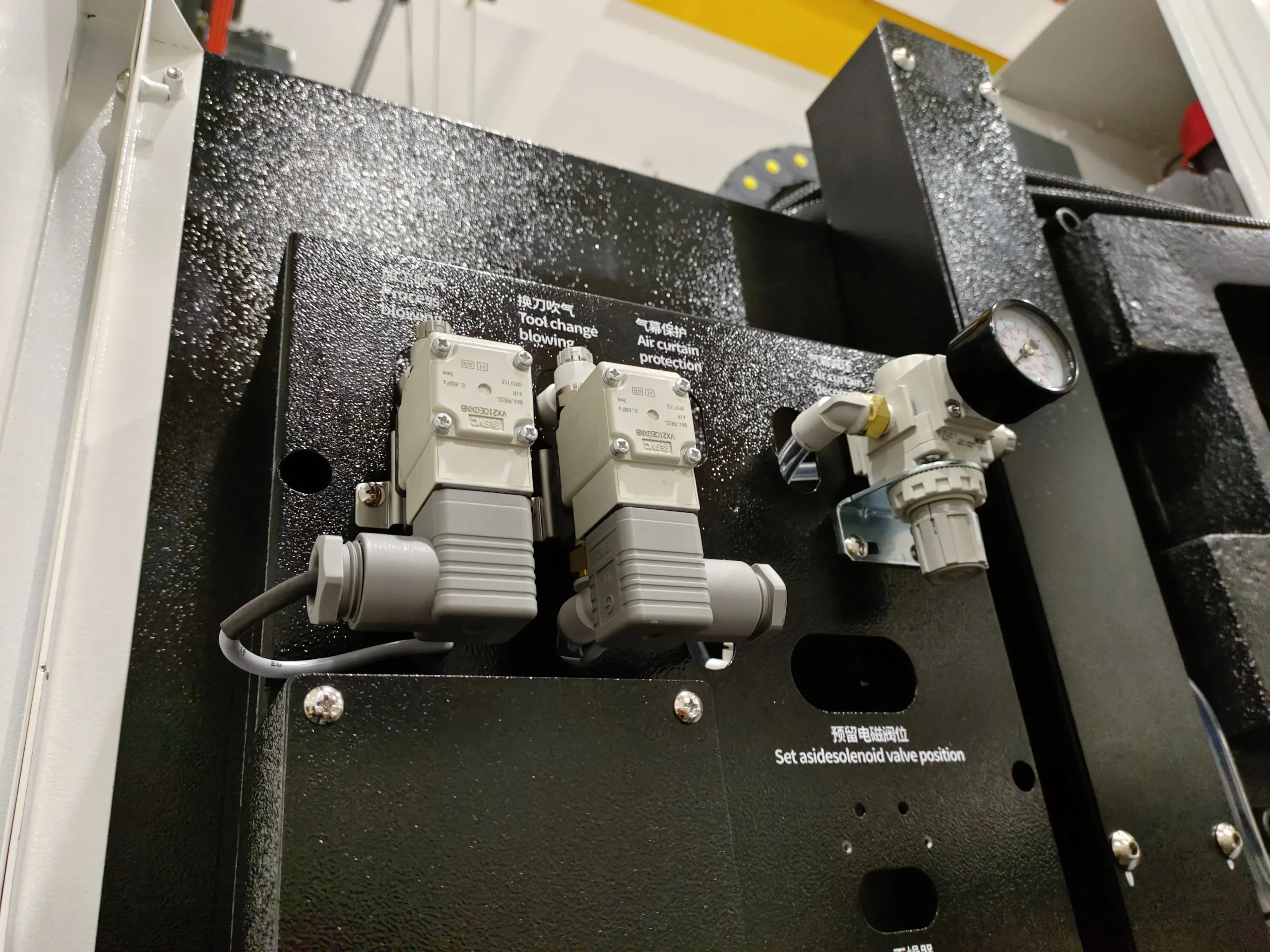

• Защита конуса шпинделя обдувом сжатого воздуха
• Пистолет для подачи сжатого воздуха

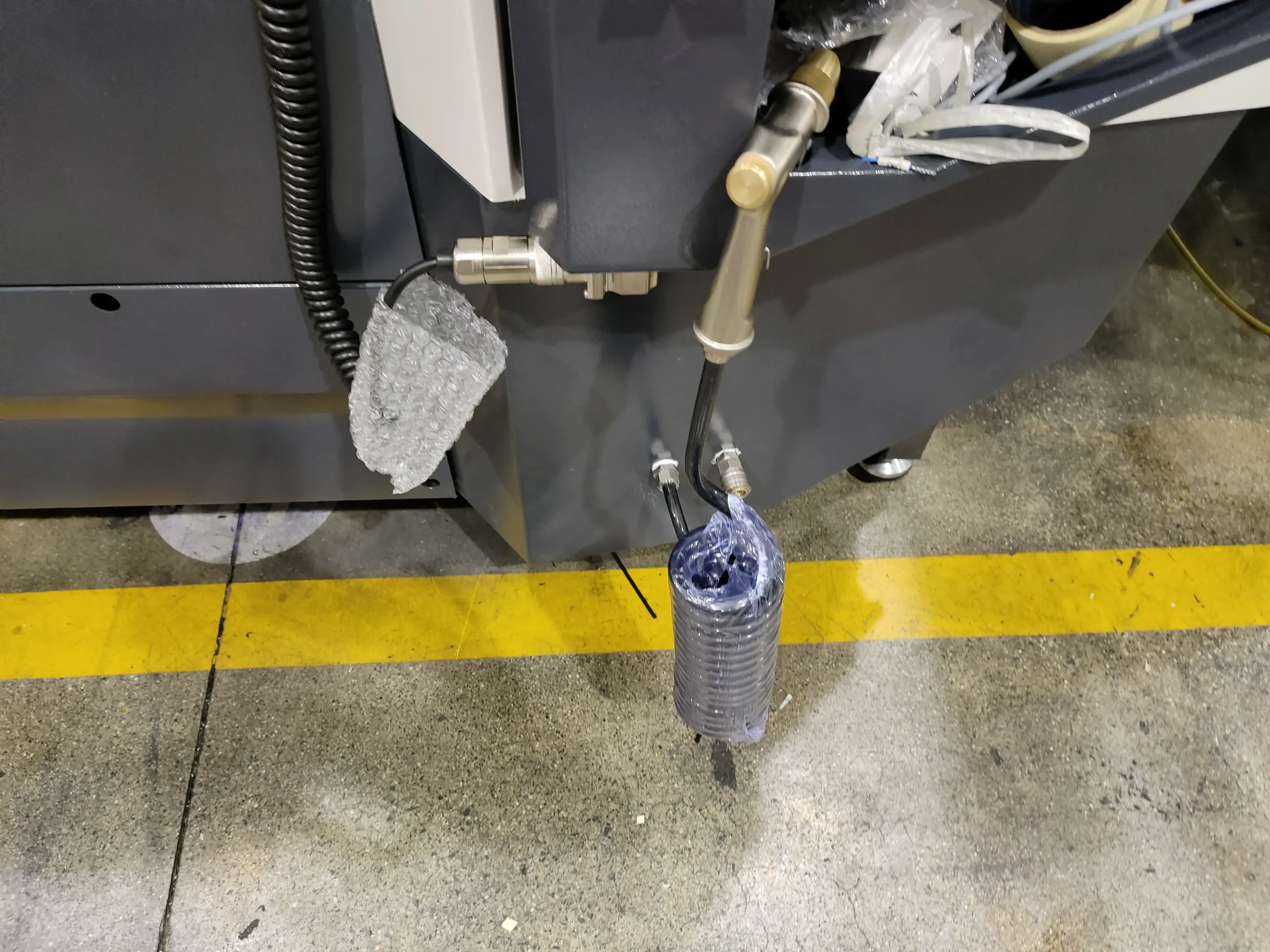

• Пистолет для подачи СОЖ

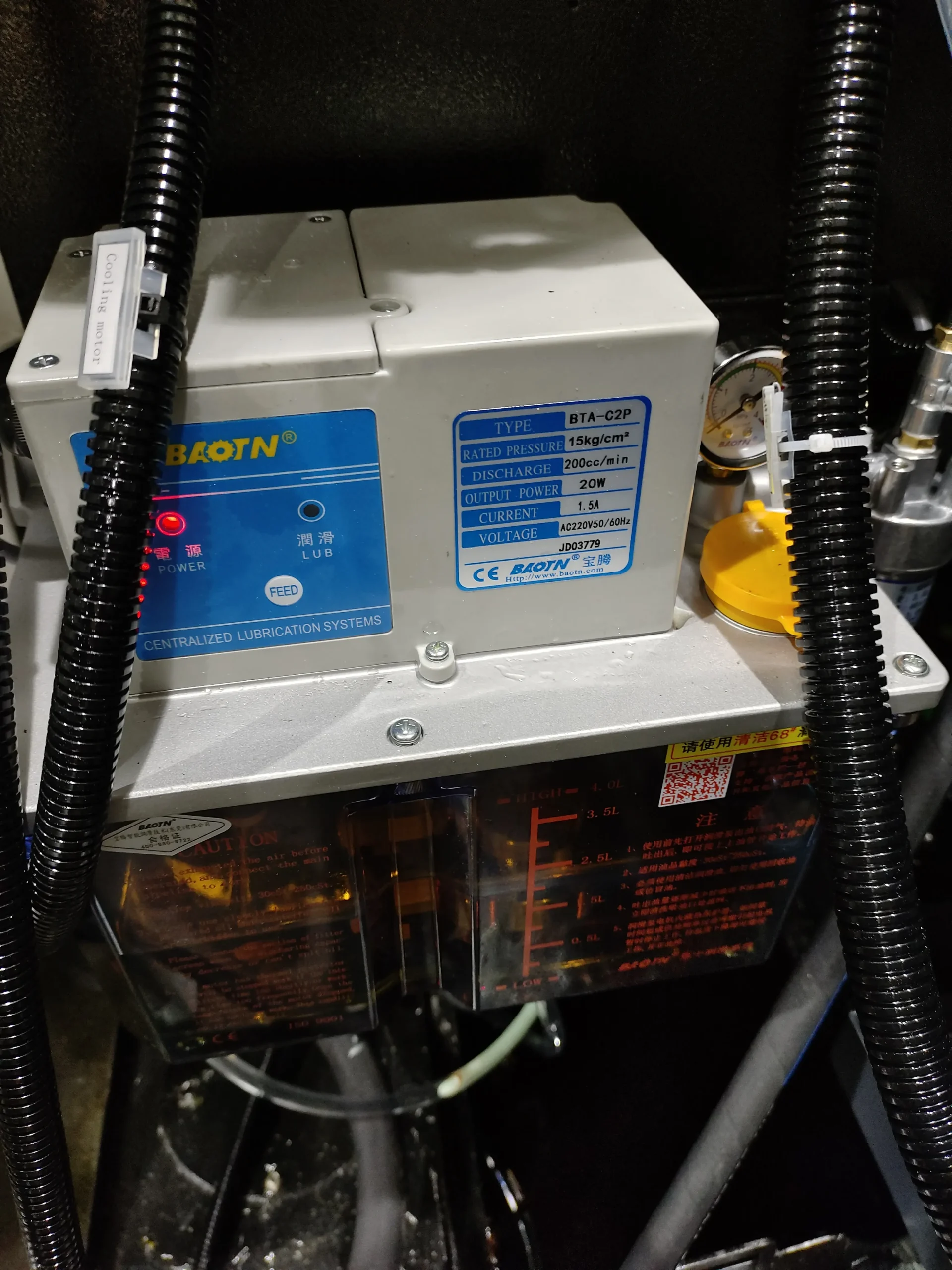

• Система смазки автоматическая централизованная

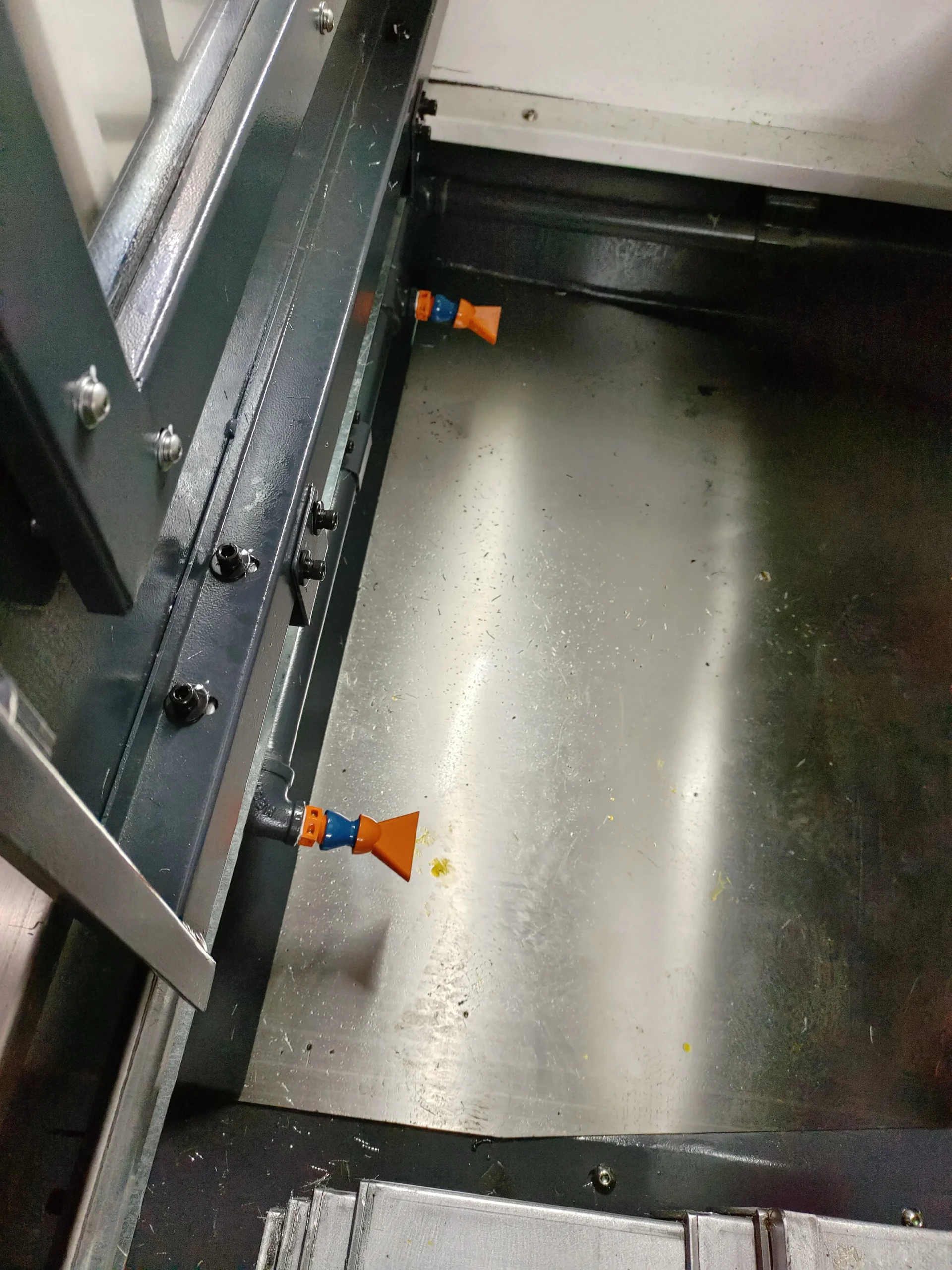

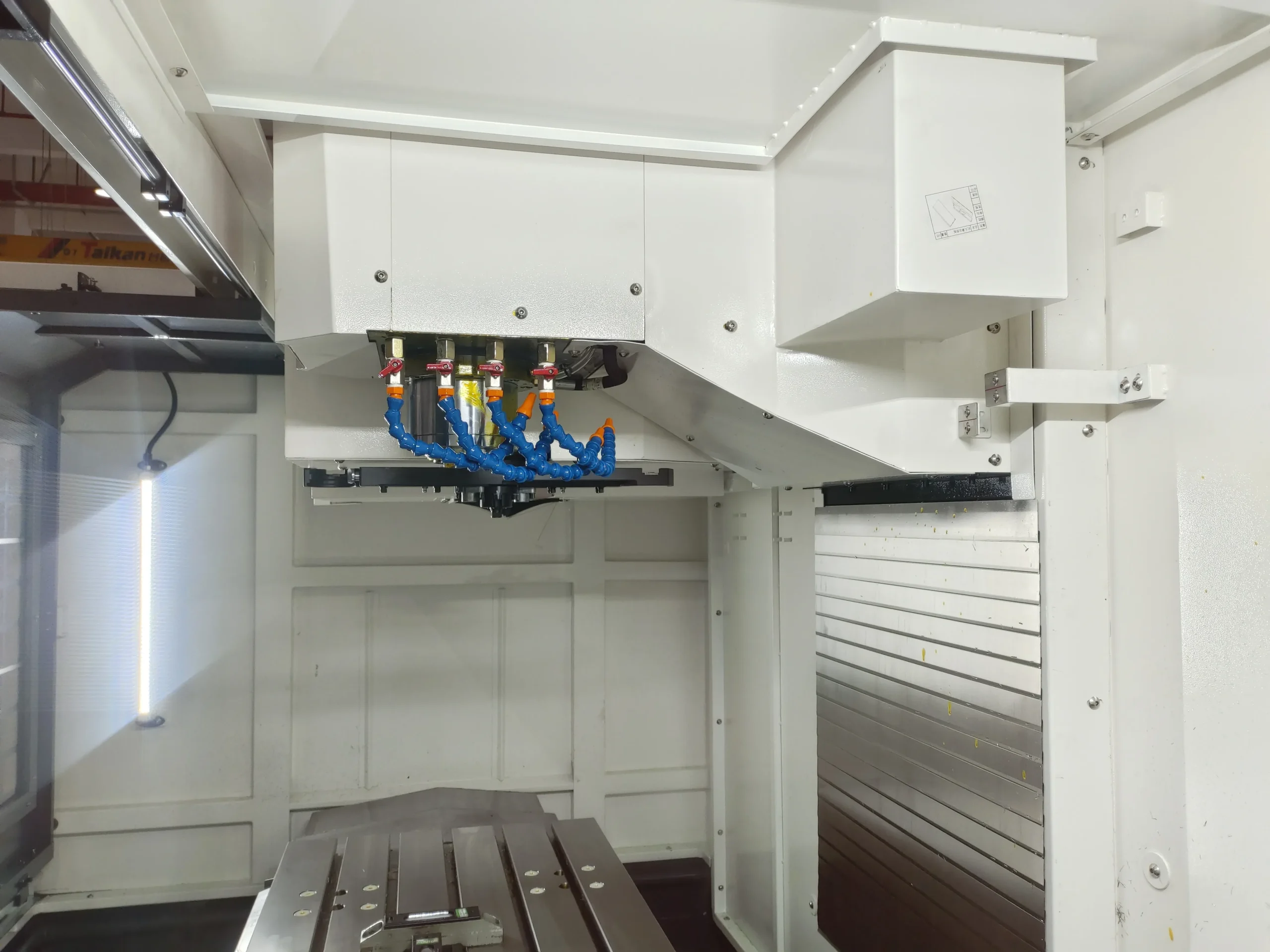

• Система подачи СОЖ в зону резания поливом через гибкие патрубки

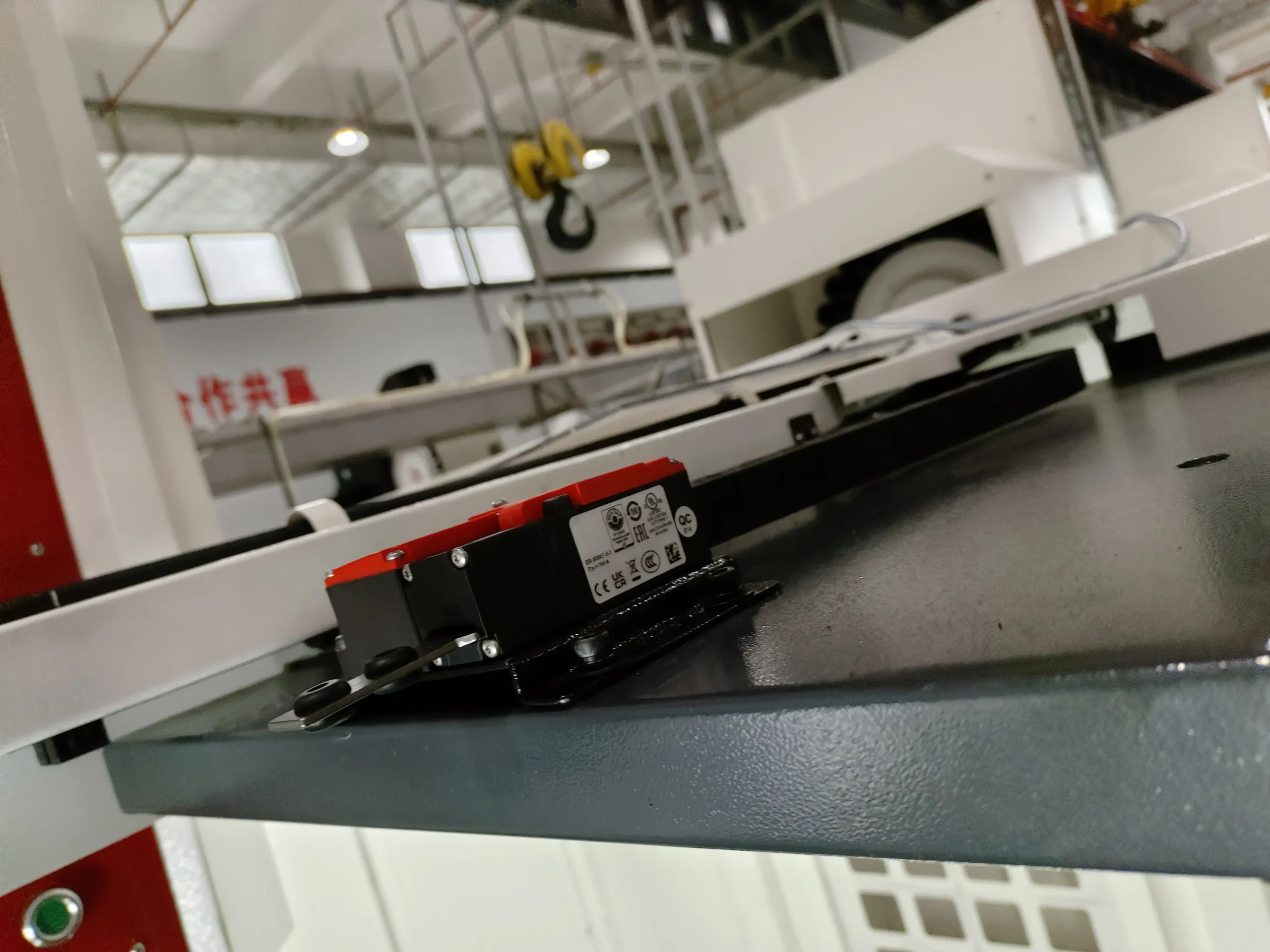

• Блокировка дверей рабочей зоны

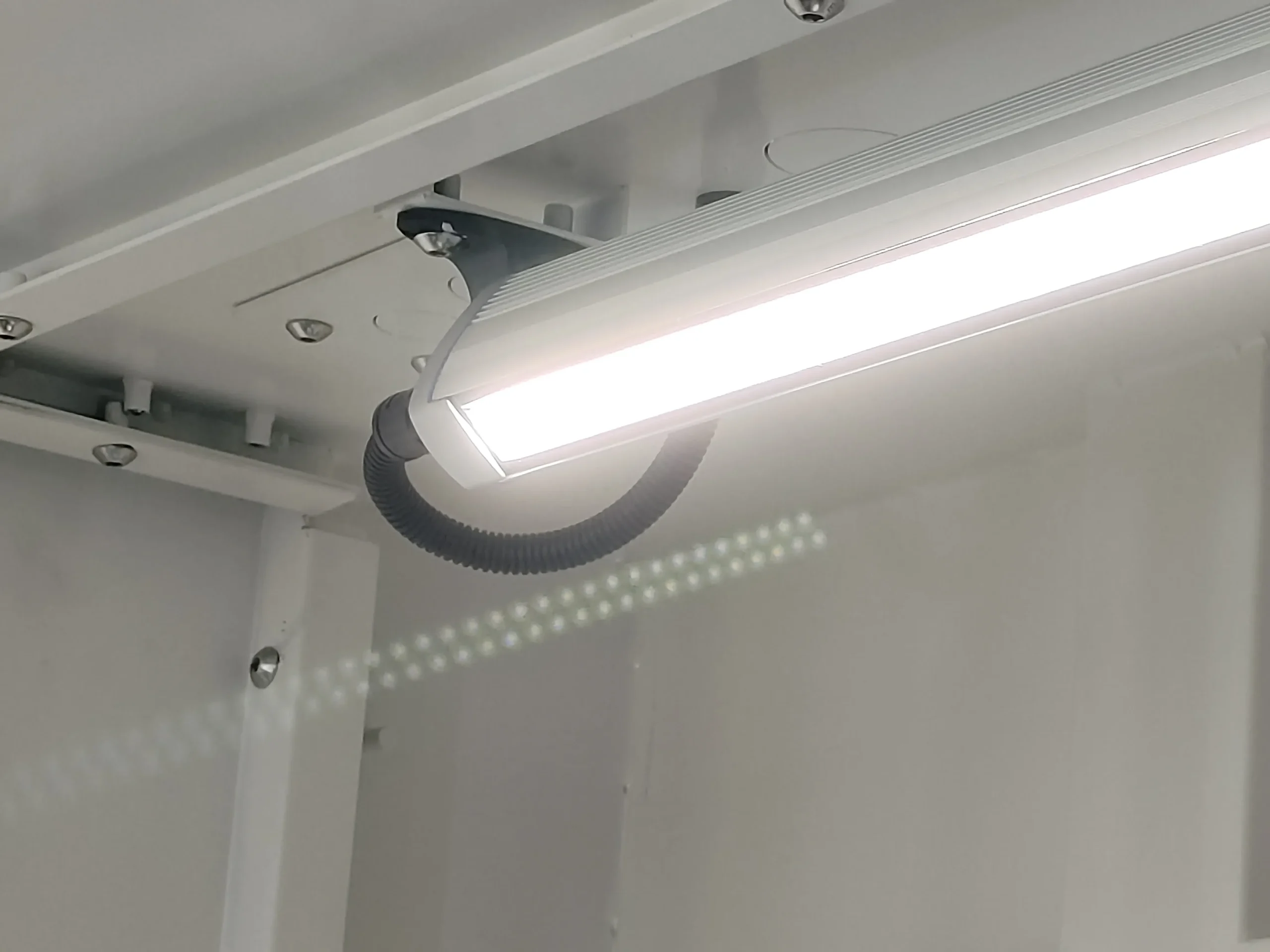

• Освещение рабочей зоны

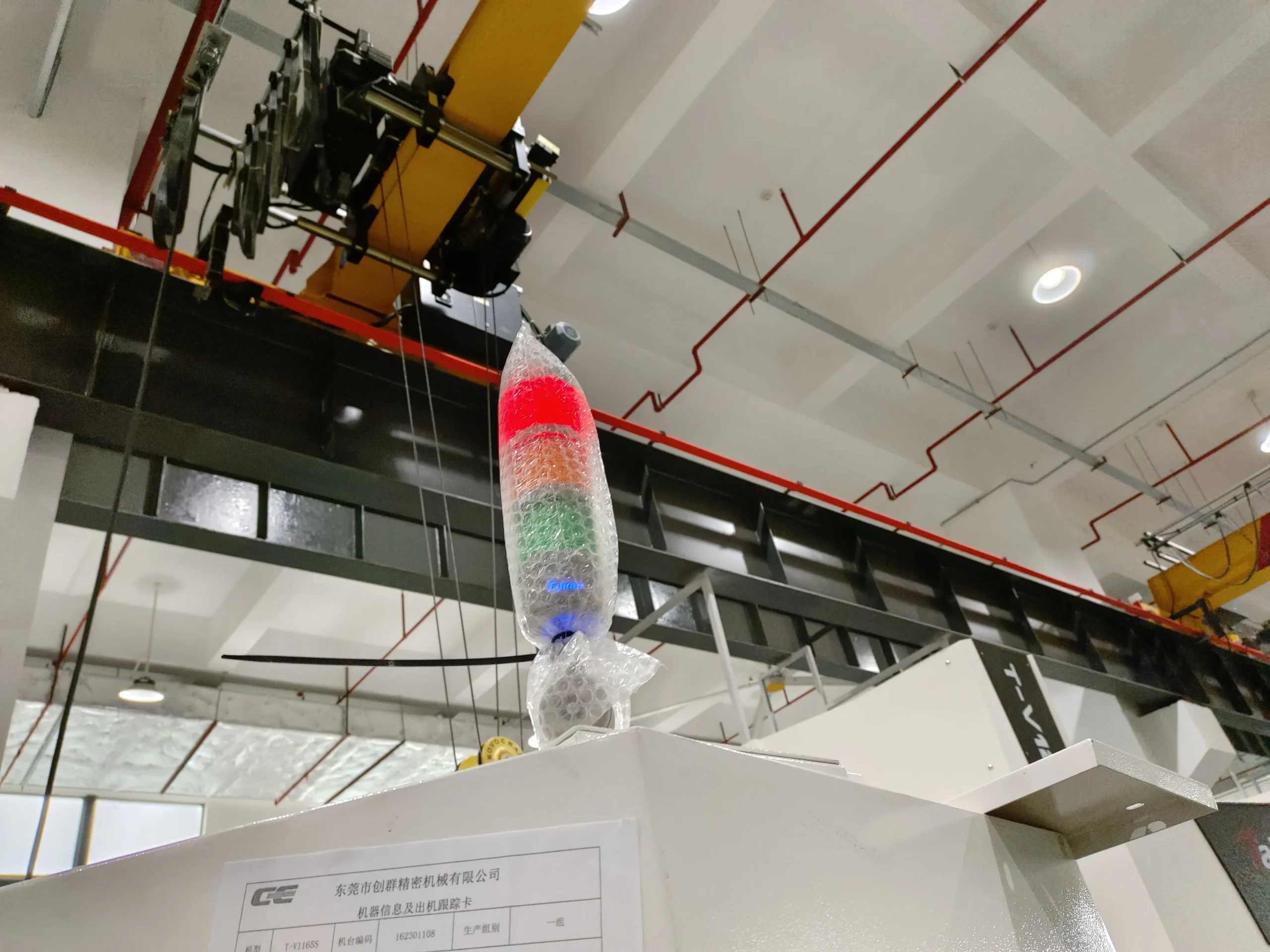

• Индикация состояния станка
• Комплект выравнивающих опор
• Кожух станка полностью закрытый
• Комплект инструмента для наладки и обслуживания станка
• Комплект технической документации

Дополнительная комплектация:

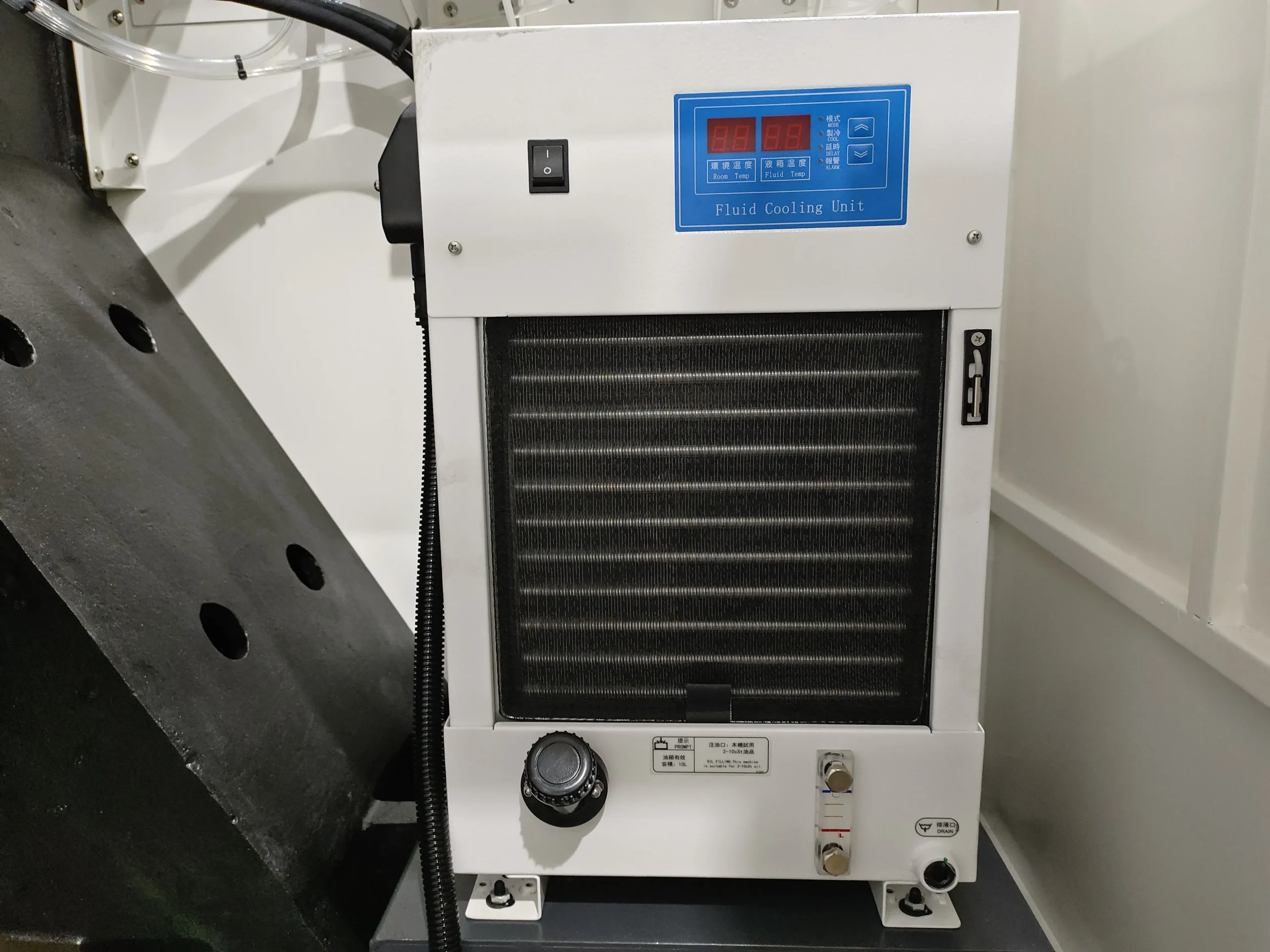

• Масляное охлаждение шпинделя
• Маслоотделитель дискового типа

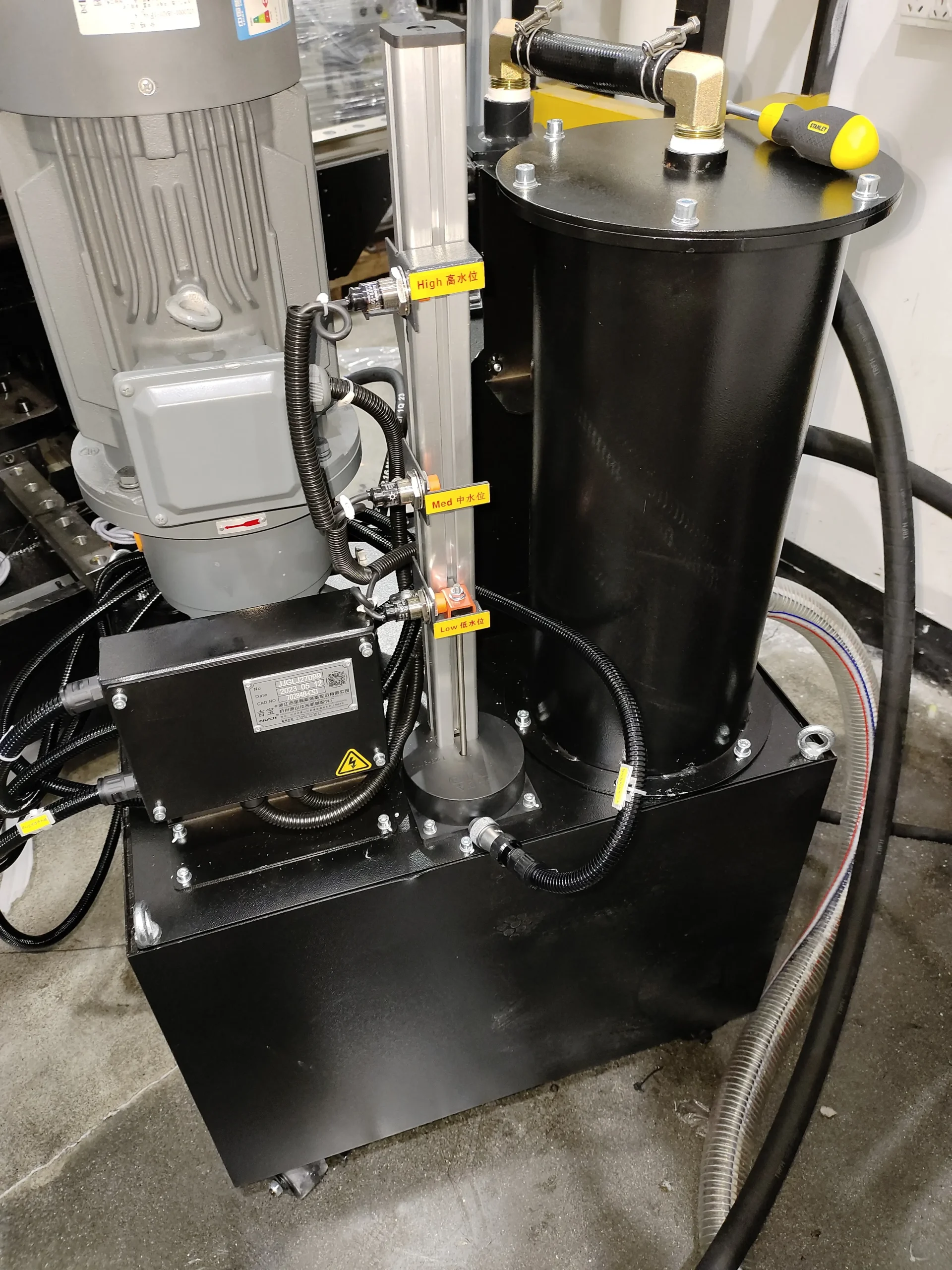

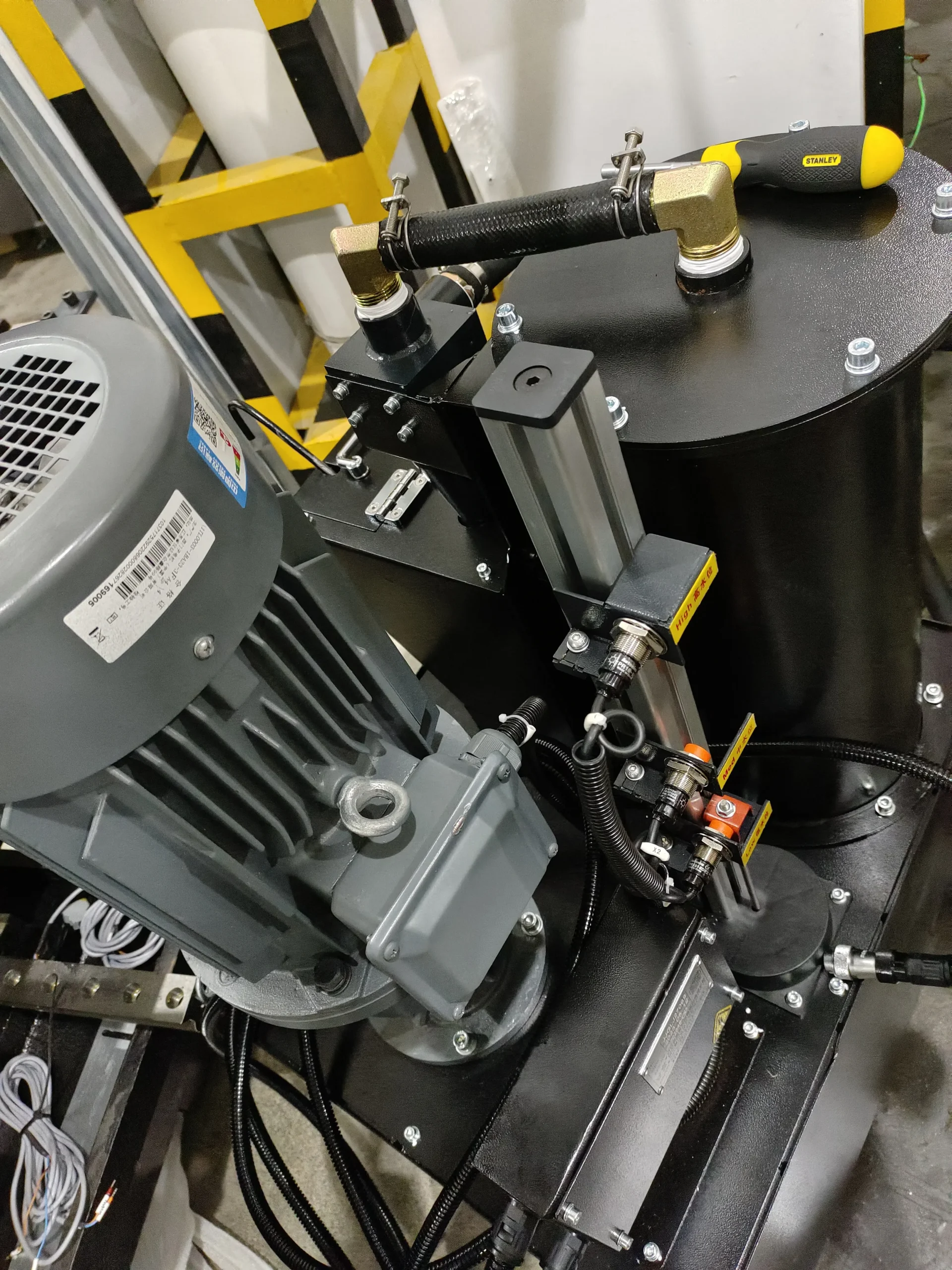

• Система подачи СОЖ через шпиндель под высоким давлением 30 бар
• Система удаления масляного тумана Кама
• Оптические линейки для осей X, Y, Z
• Система измерения детали с оптической передачей данных Renishaw OMP60
• Система измерения инструмента с проводной передачей данных Renishaw ТS27R
• Комплект масел и СОЖ для заправки станка
• Поворотный стол, 4 ось
• Наклонно-поворотный стол, 4 / 5 ось
• Задняя бабка для поворотного стола
• Комплект ПО SprutCAM для моделирования обработки и написания УП
