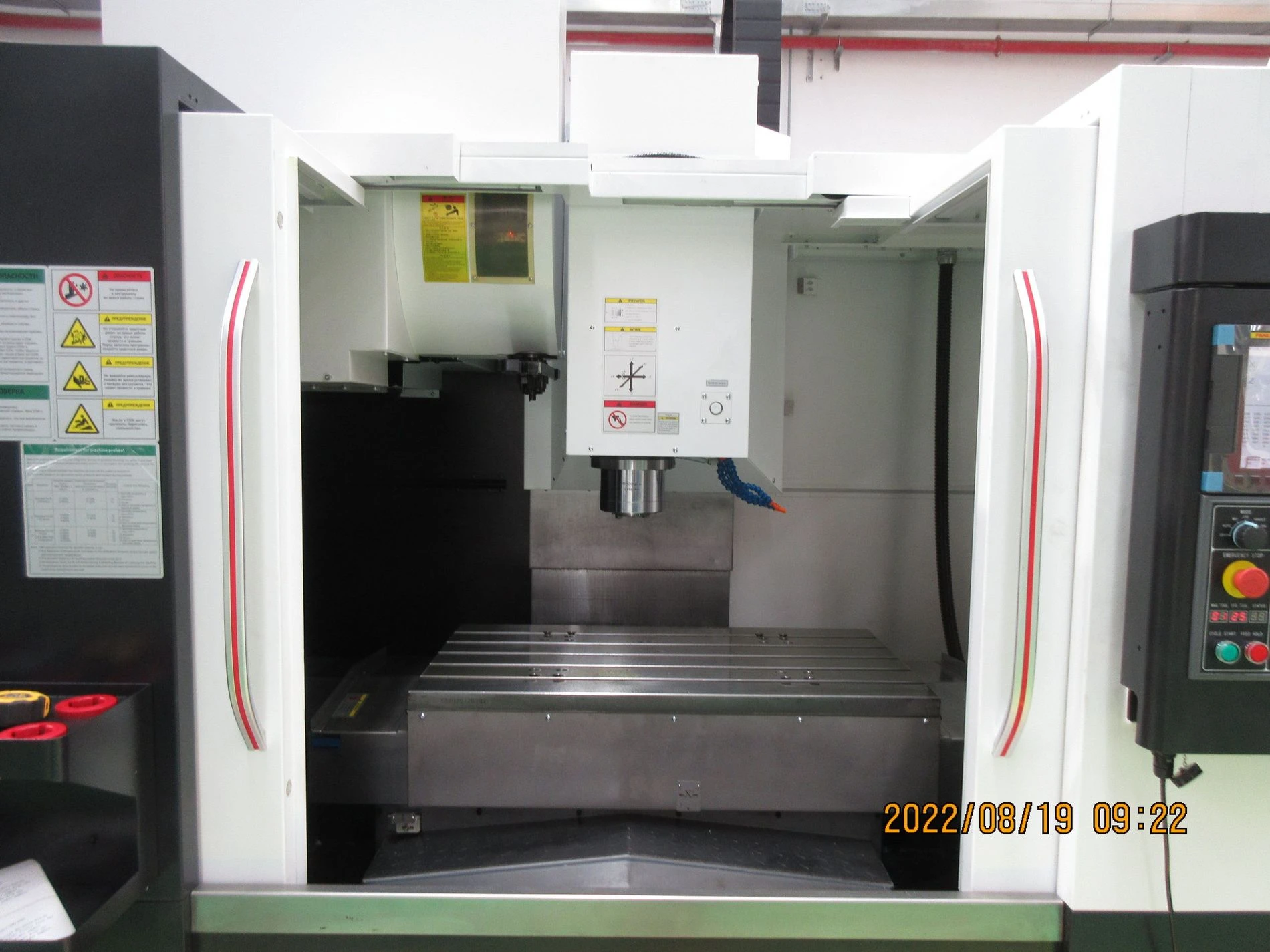

Вертикально-фрезерный обрабатывающий центр с ЧПУ SV116, Solex, Китай

Преимущества и выгоды:

• Цельнолитая станина с утолщенными стенками и большая масса станка – 7200 кг – минимизируют вибрации во время работы, повышают жесткость и прочность обрабатывающего центра. Трапециевидная колонна снижает до минимума возникающие во время работы центра деформации и чувствительность к динамическим нагрузкам.
• Для перемещения рабочего стола используются направляющие качения с низким коэффициентом трения между подвижными частями. Они обеспечивают высокую плавность хода и точное позиционирование стола на высоких скоростях перемещения: точность позиционирования ±0,008 мм, повторяемость позиционирования ±0,0025 мм.
• Перемещение рабочих органов выполняется с помощью шариковинтовой передачи с преднатягом производства PMI (Тайвань). Она отличается высокой жесткостью, плавностью и точностью хода, обеспечивает отличное качество обработки, исключает возникновение осевых и радиальных люфтов.

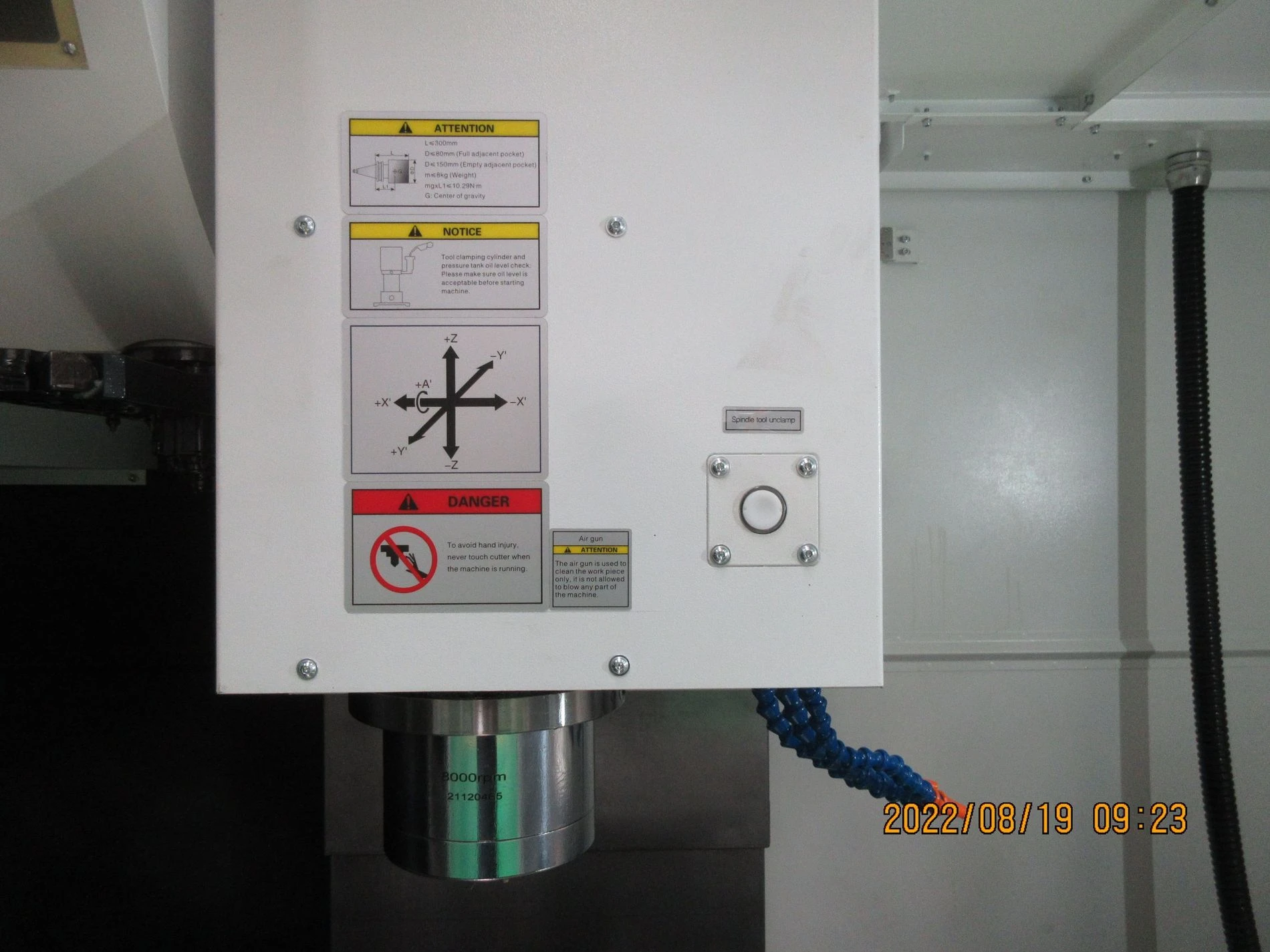

• Продуманная сбалансированная конструкция шпинделя высокой динамической и статической жесткости позволяет станку сохранять точность работы на протяжении всего срока службы.  Привод осуществлен посредством ременной передачи, что обеспечивает плавность регулирования вращения, а так же высокую степень ремонтопригодности и простоту обслуживания.
• Надежный высокомоментный главный серводвигатель производства компании Fanuc гарантирует длительную стабильную работу шпинделя.
• Высокоскоростной инструментальный магазин с манипулятором емкостью 24 позиции выполняет смену инструмента всего за 1,7 сек.

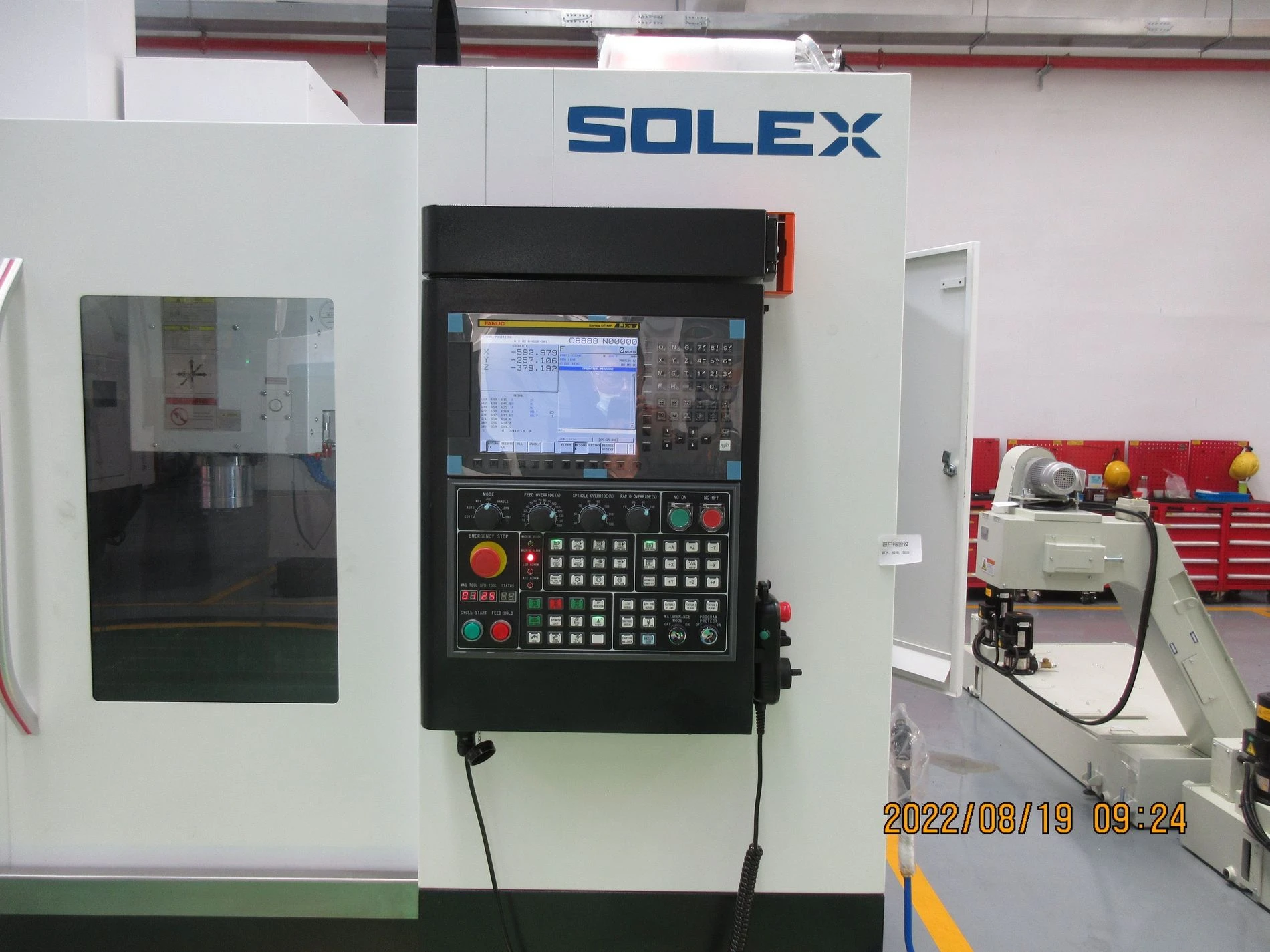

• Система ЧПУ Fanuc 0i-MF Plus с оптоволоконной передачей данных позволяет обеспечить высокую скорость обратной связи и высокую точность работы станка.

Стандартная комплектация:

• Система ЧПУ Fanuc 0i-MF Plus (5), 10,4″ LCD, 2 Mb памяти для хранения УП
• Функция ЧПУ: пакет высокоскоростной обработки AICC I (предпросмотр системой ЧПУ 40 кадров УП вперед)
• Функция ЧПУ: динамический графический дисплей
• Трансформатор
• Пульт управления переносной с маховичком
• Конус шпинделя MAS403 ВТ-40
• Привод шпинделя ременный , макс. частота вращения 8000 об/мин
• Главный серводвигатель мощностью (пост. / 15 мин.) 11 / 15 кВт (Fanuc)
• Направляющие качения по осям X, Y, Z
• Инструментальный магазин на 24 позиций, с манипулятором
• Телескопическая защита направляющих
• Система охлаждения электрошкафа: теплообменник
• Автоматический конвейер для удаления стружки, цепного типа с лентой (без тележки)
• Защита конуса шпинделя обдувом сжатого воздуха
• Пистолет для подачи сжатого воздуха
• Пистолет для подачи СОЖ
• Система смазки автоматическая централизованная к рабочим органам;

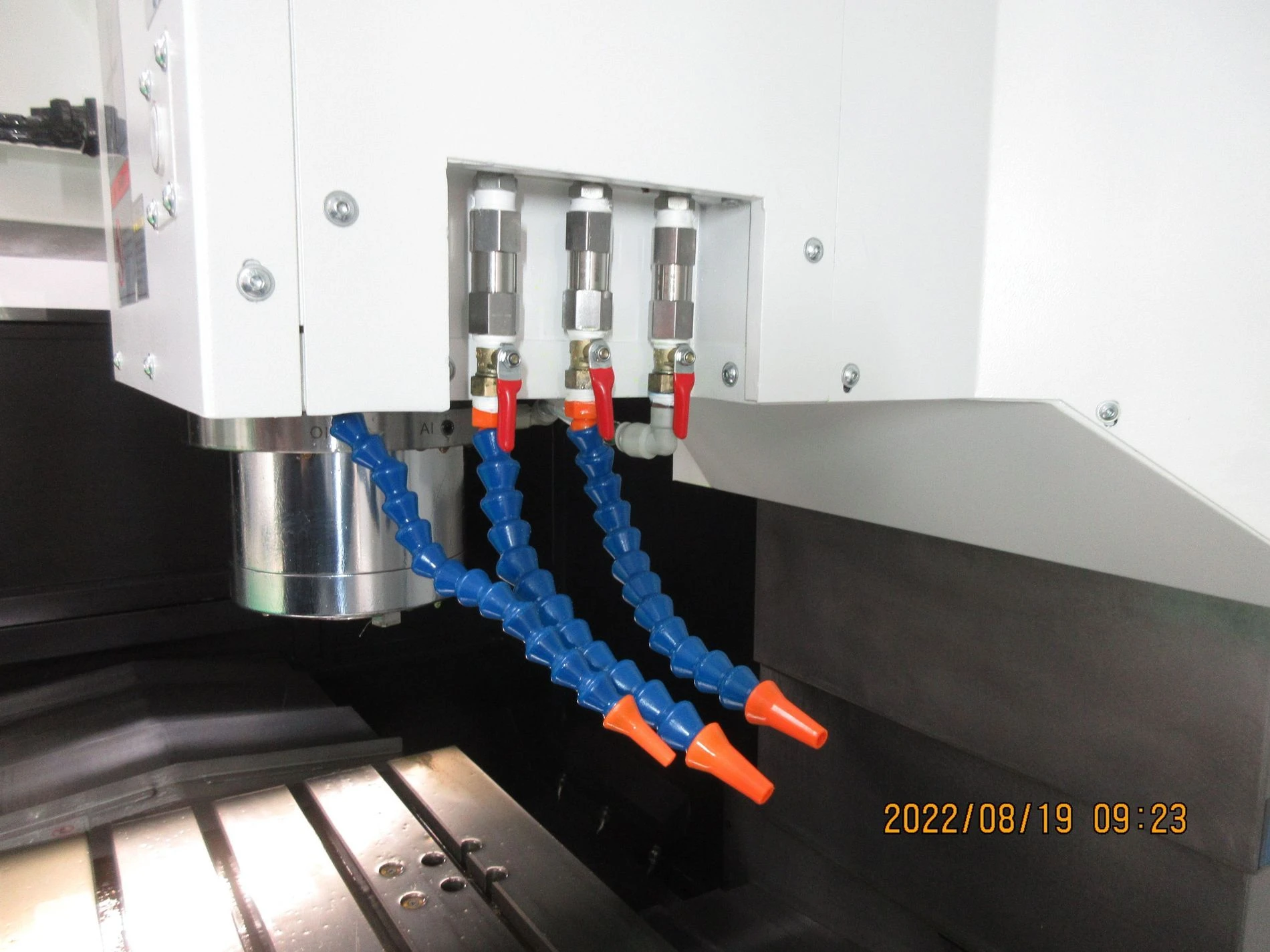

• Система подачи СОЖ в зону резания поливом через гибкие патрубки
• Система подачи СОЖ поливом из сопел на торце шпинделя
• Система подачи СОЖ для смыва стружки с отдельным насосом
• Концевой выключатель на двери рабочей зоны

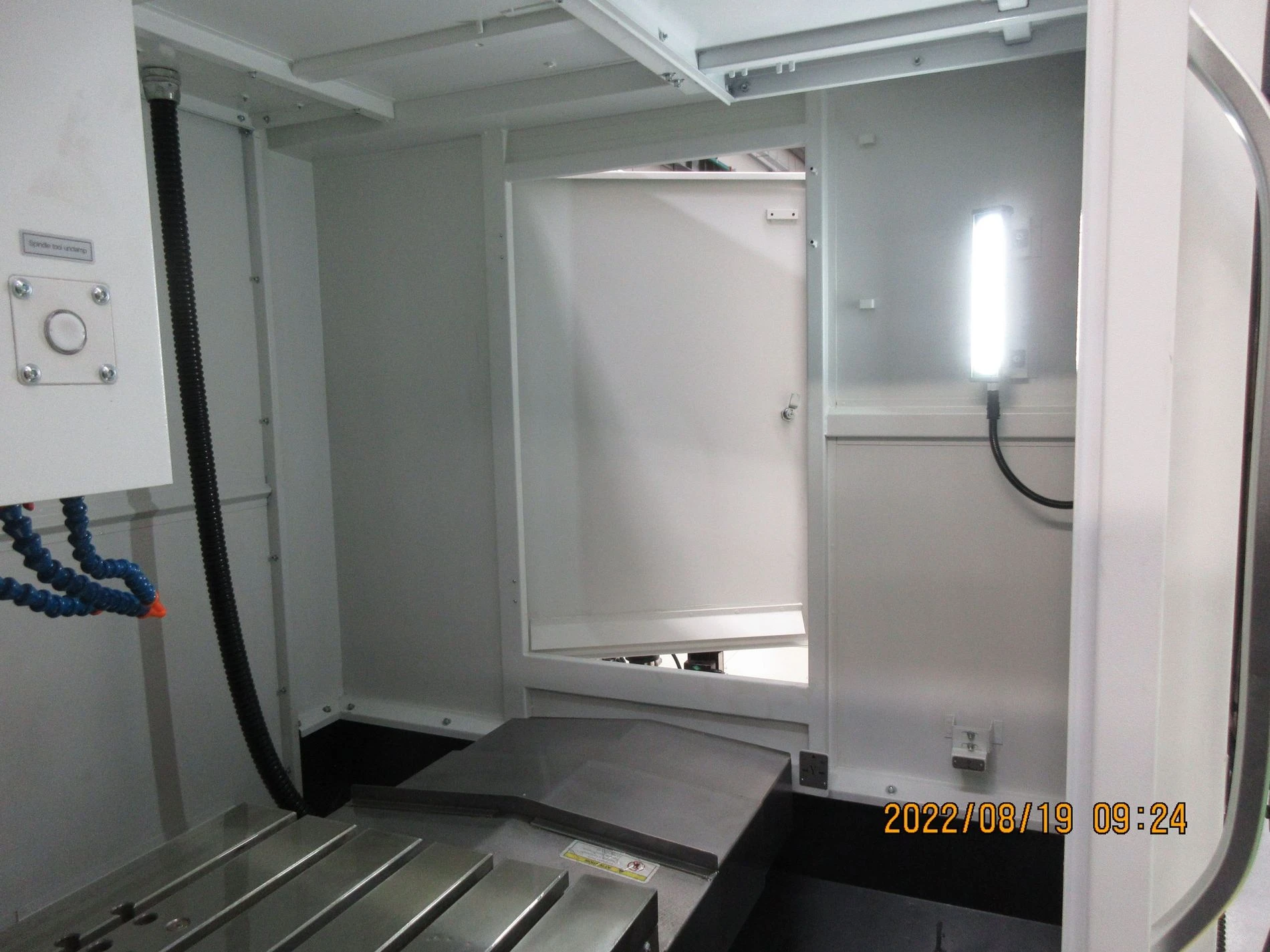

• Освещение рабочей зоны
• Индикация состояния станка
• Комплект выравнивающих опор

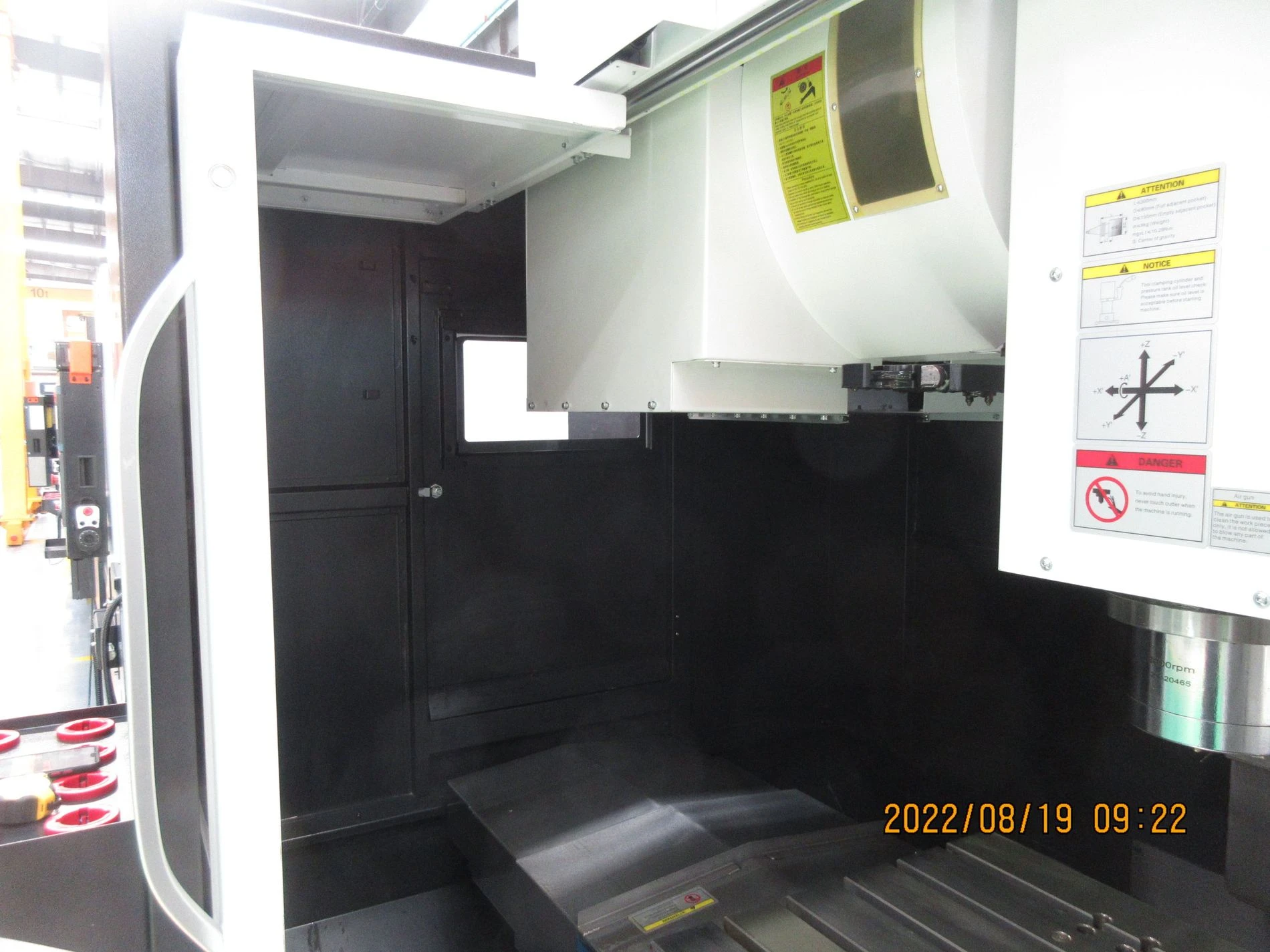

• Кожух станка полностью закрытый
• Комплект инструмента для наладки и обслуживания станка
• Комплект технической документации

Дополнительная комплектация:

• Маслоотделитель дискового типа
• Система удаления масляного тумана Кама
• Оптические линейки для осей X, Y, Z
• Система измерения детали с оптической передачей данных Renishaw OMP60
• Система измерения инструмента с проводной передачей данных Renishaw ТS27R
• Увеличение высоты колонны на 200 мм
• Комплект масел и СОЖ для заправки станка
• Поворотный стол, 4 ось
• Наклонно-поворотный стол, 4 / 5 ось
• Задняя бабка для поворотного стола
• Комплект ПО SprutCAM для моделирования обработки и написания УП
