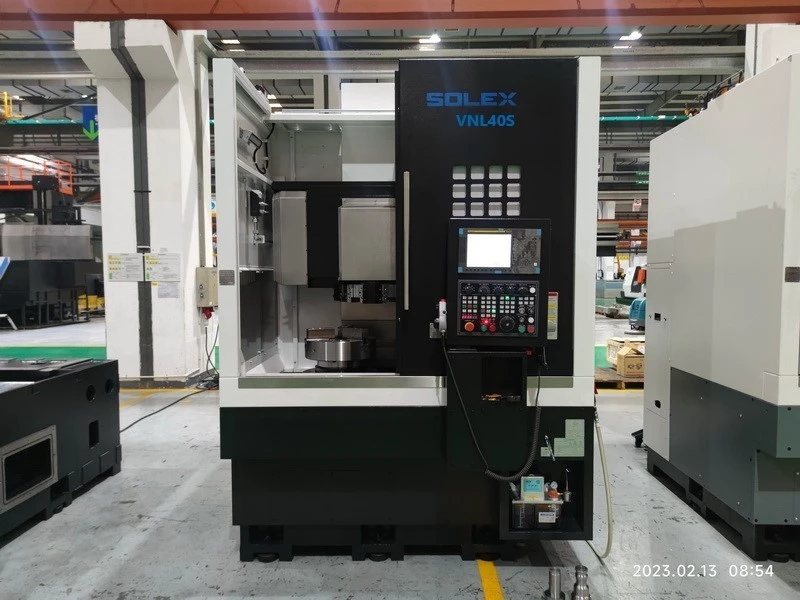

Вертикальный токарный станок с ЧПУ SVL400TS, Solex, Китай

Преимущества и выгоды:

• Цельнолитая станина из чугуна с системой рёбер жёсткости и масса 6000 кг обеспечивают максимальную устойчивость и стабильность обработки.
• Ремённая передача от двигателя к патрону обеспечивает плавный и тихий ход, допускает работу на скоростях до 2000 мин-1. Такая конструкция защищает узлы от перегрузки и ударных нагрузок, а также проста в обслуживании и ремонте.

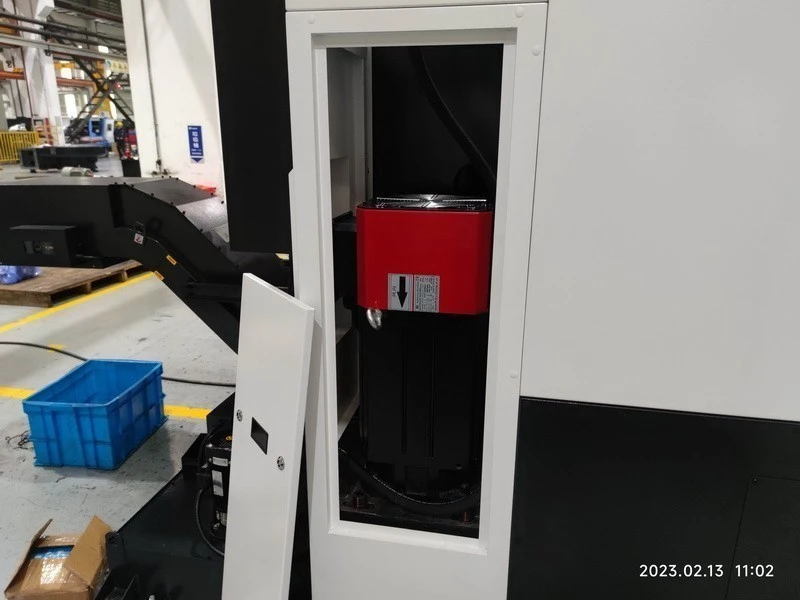

• Главный привод мощностью 18,5/22 кВт формирует крутящий момент 420/573 Нм, что позволяет обрабатывать не только обычные стали, но и титановые и жаропрочные сплавы.
• Вертикальная ориентация шпинделя облегчает обработку массивных заготовок, сохраняя компактность занимаемой площади. В шпиндельном узле применяются подшипники NSK (Япония), минимизирующие биения и люфт.
• Дополнительные рёбра жёсткости в корпусе повышают сопротивление вибрациям и одновременно выполняют функцию теплоотвода, снижая риск термических деформаций.

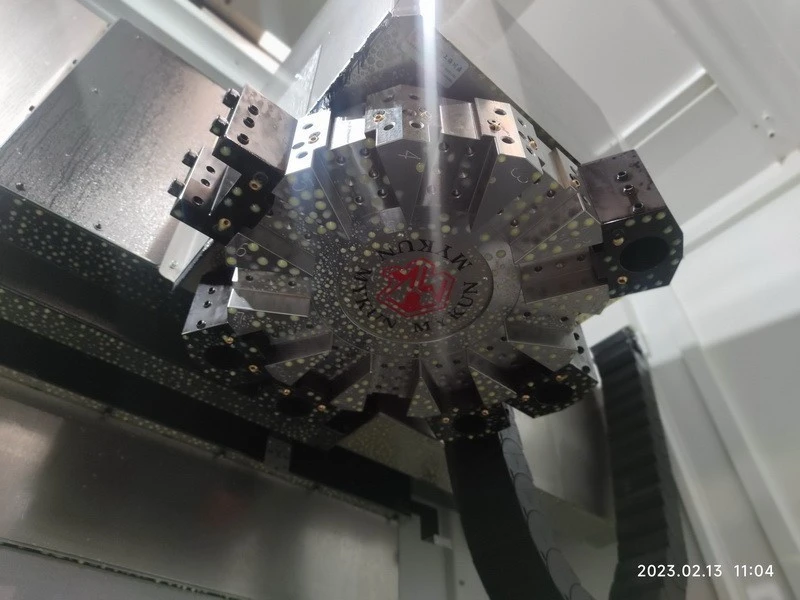

• 8-позиционная статическая револьверная головка комплектуется диском увеличенного размера. Инструмент сечением ▢25 мм и осевой инструмент ⌀40 мм фиксируются четырьмя болтами, что обеспечивает жёсткость и стабильность при силовых режимах резания.
• Перемещения рабочих узлов выполняются через ШВП класса С3 с преднатягом. Такая передача отличается высокой точностью, плавностью хода и отсутствием люфтов, что гарантирует качество обработки.
• Система ЧПУ Fanuc 0i-ТF Plus с оптоволоконным каналом связи обеспечивает быстрый отклик и синхронизацию осей. Объём встроенной памяти до 2 МБ позволяет хранить множество управляющих программ.

Стандартная комплектация:

• Система ЧПУ Fanuc 0i-ТF Plus (5), 10,4″ LCD
• Шпиндель с ременным приводом
• Двигатель шпинделя мощностью (пост. / 30 мин.) 22 / 30 кВт.

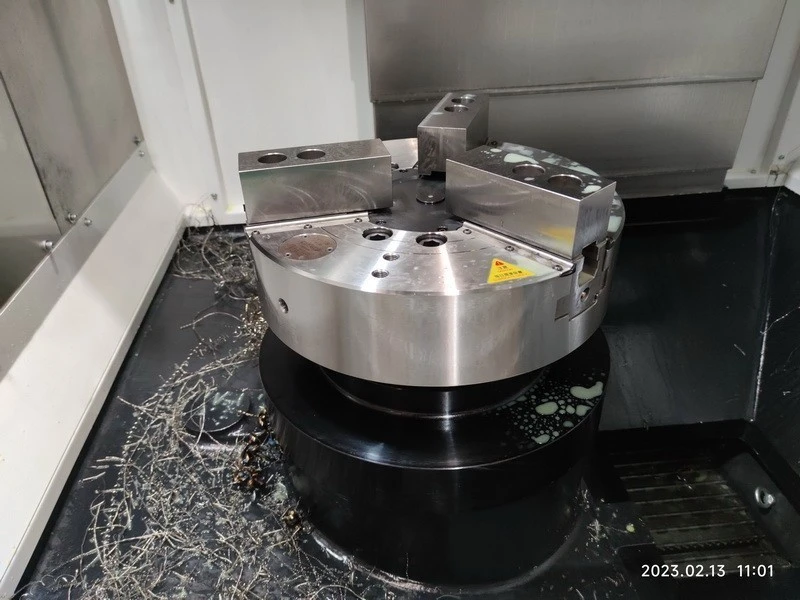

• 3-кулачковый гидравлический патрон шпинделя ø304 мм (12”), включая гидроцилиндр
• Статическая револьверная головка на 8 позиций
• блок для торцевого точения, 25×25 мм – 1 шт.
• блок расточной, Ø 40 мм – 5 шт.
• переходная втулка ø40/ø20 мм —  1 шт.
• переходная втулка ø40/ø25 мм —  1 шт.
• переходная втулка ø40/ø32 мм —  1 шт.
• Гидравлическая система
• Направляющие качения роликового типа по осям X, Z
• Система подачи СОЖ через револьверную голову

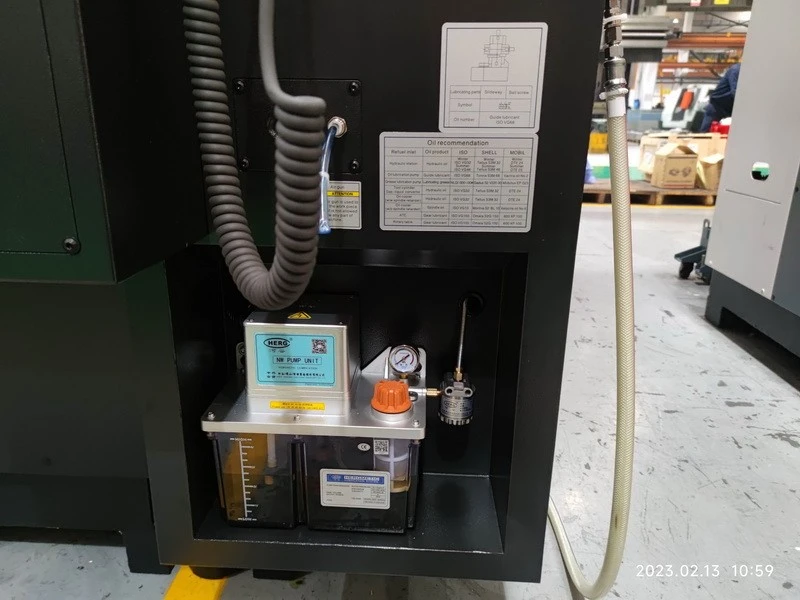

• Система смазки автоматическая централизованная

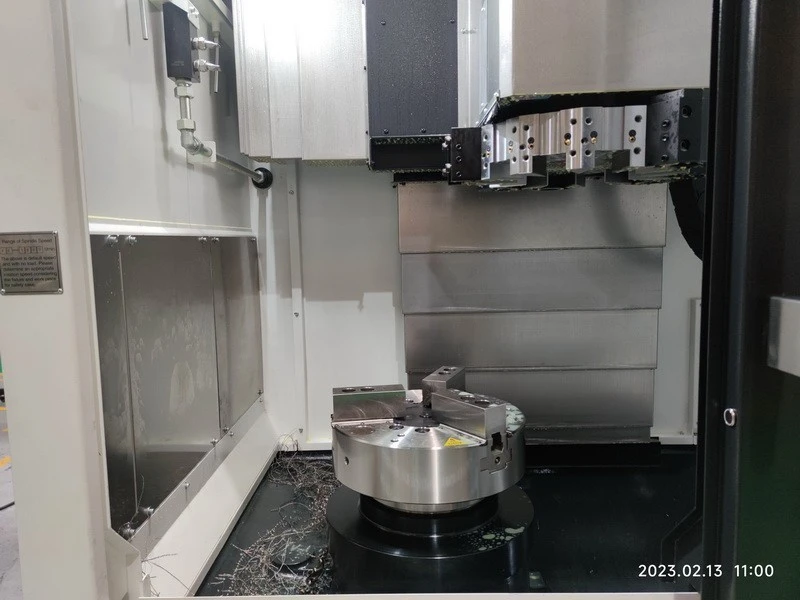

• Полная защита рабочей зоны

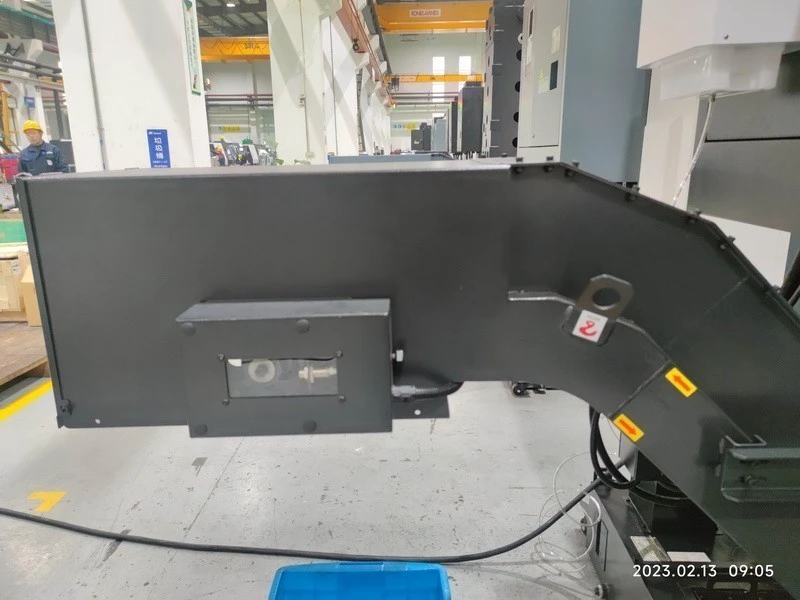

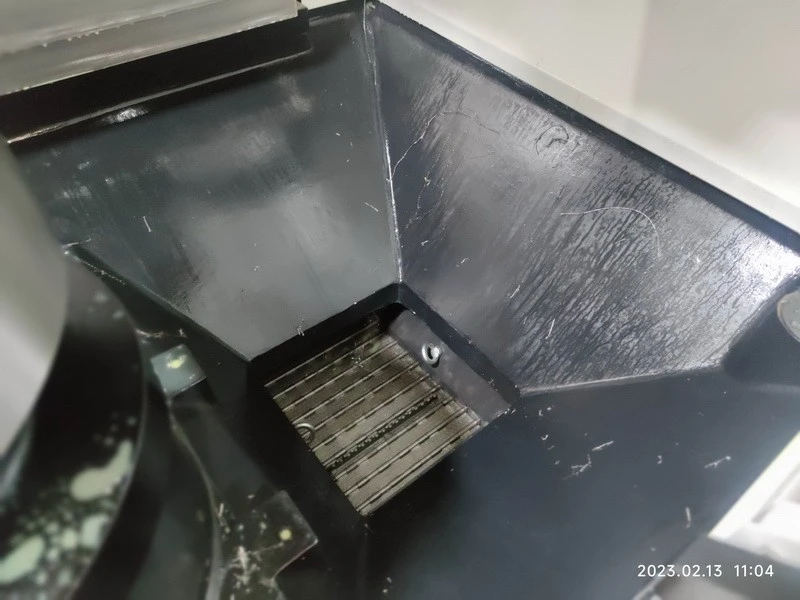

• Конвейер для удаления стружки ленточного типа
• Пульт управления переносной с маховичком включая кнопку аварийного отключения
• Комплект инструмента для наладки и обслуживания станка
• Пистолет для подачи сжатого воздуха
• Комплект выравнивающих опор

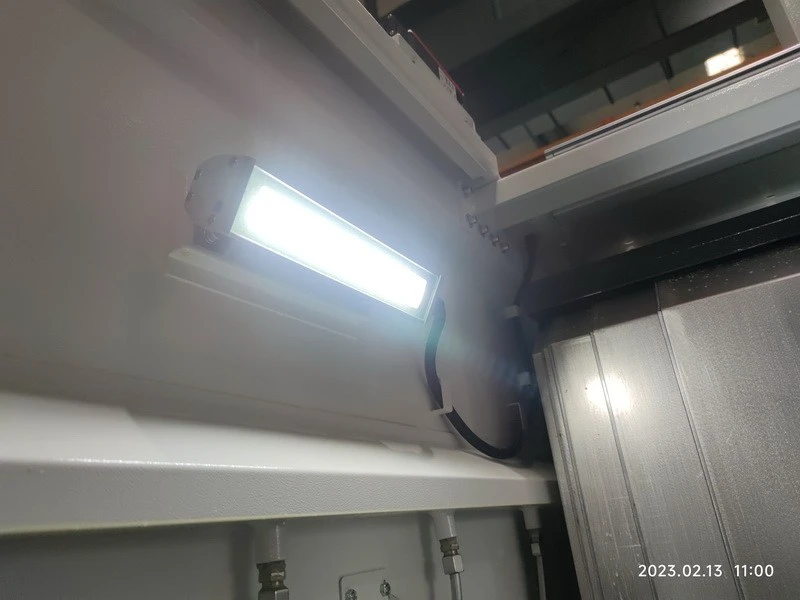

• Освещение рабочей зоны
• Индикация состояния станка
• Комплект технической документации

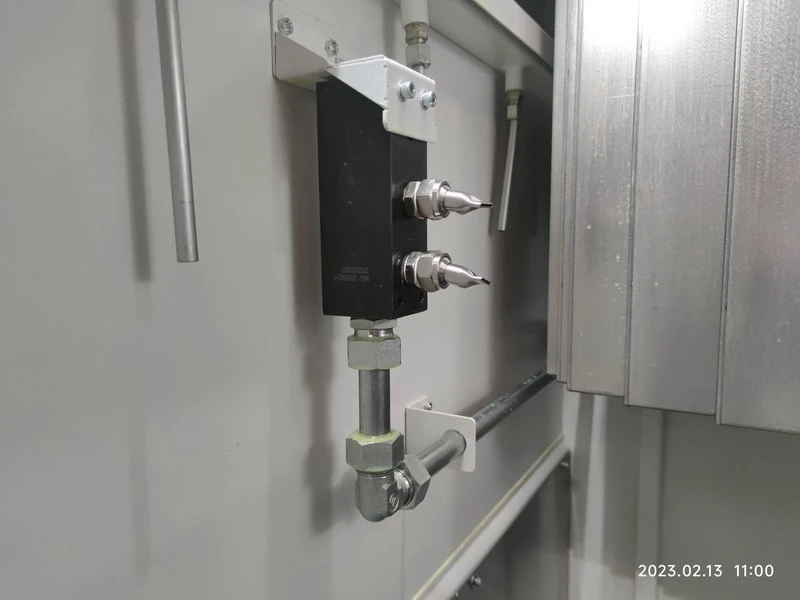

• Пистолет подачи СОЖ

Дополнительная комплектация:

• 3-кулачковый гидравлический патрон шпинделя ø381 мм (15”), включая гидроцилиндр
• 3-кулачковый гидравлический патрон шпинделя ø457 мм (18”), включая гидроцилиндр
• Комплект мягких кулачков
• Комплект твердых кулачков
• Система удаления масляного тумана
• Тележка для сбора стружки
• ПО SprutCAM для моделирования обработки и написания УП
• Система подачи СОЖ под высоким давлением, 10 бар
• Функция ЧПУ: диалоговое программирование Manual Guide 0i

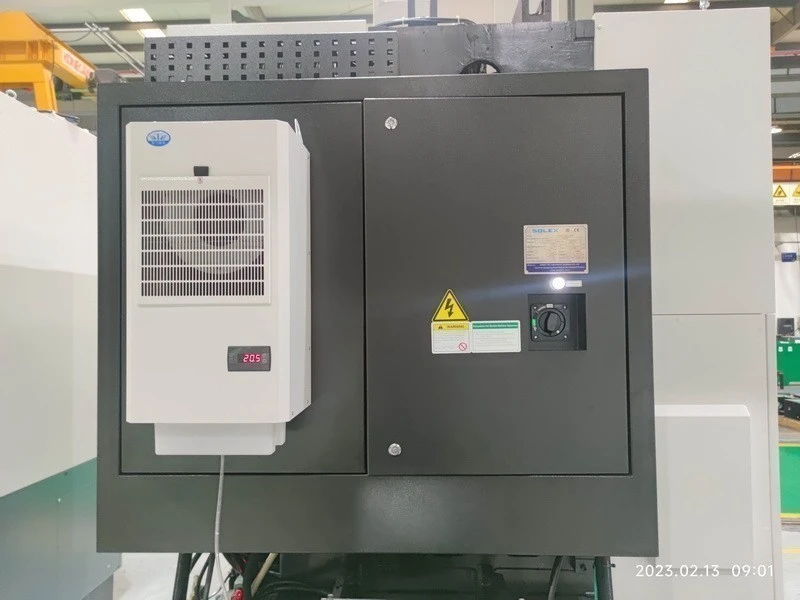

• Кондиционер электрошкафа
• Маслоотделитель
• Трансформатор

Технические характеристики
