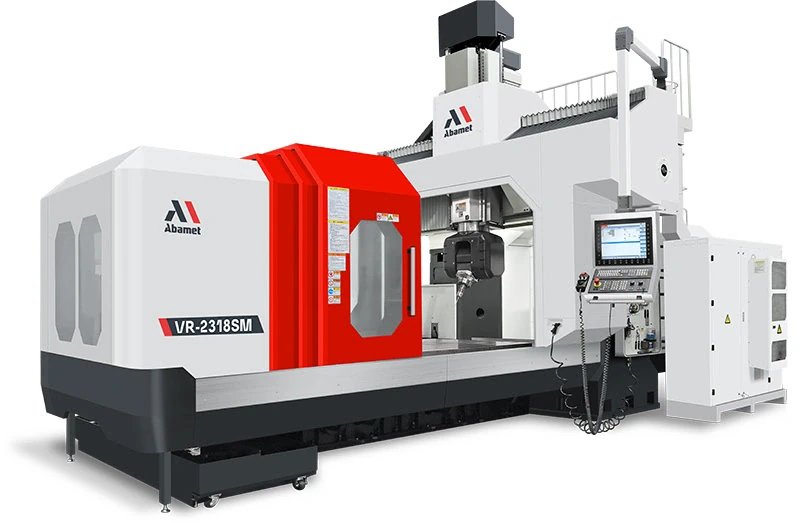

Двухколонный пятиосевой (4+1) фрезерный обрабатывающий центр с наклонно-поворотным шпинделем имеет жесткую чугунную станину, полное защитное ограждение рабочей зоны, перемещения по линейным осям X/Y/Z — 2300/2500/1000 мм, по поворотным осям B/C — ±110°/±360°, рабочий стол 2300х1600 мм, расстояние между колоннами 1820 мм, интегрированный шпиндель HSK-A63 на 16000 оборотов с системой охлаждения, ЧПУ Fanuc 0i-MF Plus type 0 c TWP и TCP, систему удаления стружки (два шнека и конвейер с тележкой), систему подачи СОЖ, кондиционер электрошкафа, пульт дистанционного управления, трансформатор.

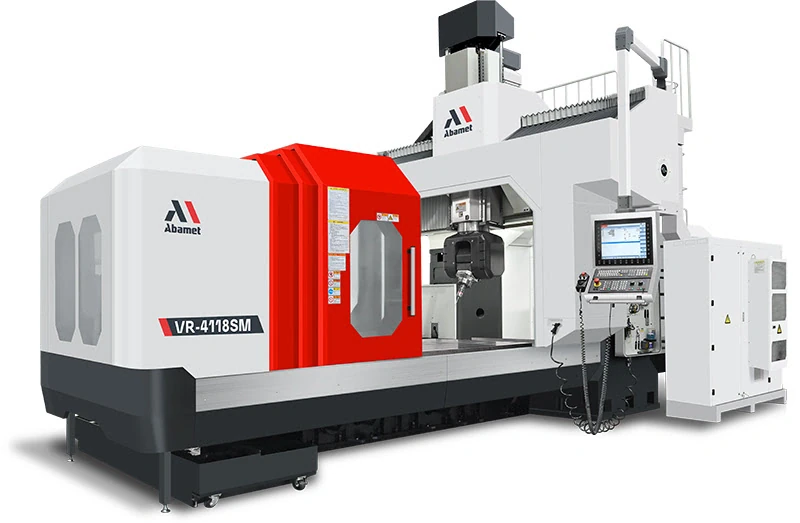

Двухколонный пятиосевой (4+1) фрезерный обрабатывающий центр с наклонно-поворотным шпинделем имеет жесткую чугунную станину, полное защитное ограждение рабочей зоны, перемещения по линейным осям X/Y/Z — 4100/2500/1000 мм, по поворотным осям B/C — ±110°/±360°, рабочий стол 4100х1600 мм, расстояние между колоннами 1820 мм, интегрированный шпиндель HSK-A63 на 16000 оборотов с системой охлаждения, ЧПУ Fanuc 0i-MF Plus type 0 c TWP и TCP, систему удаления стружки (два шнека и конвейер с тележкой), систему подачи СОЖ, кондиционер электрошкафа, пульт дистанционного управления, трансформатор.

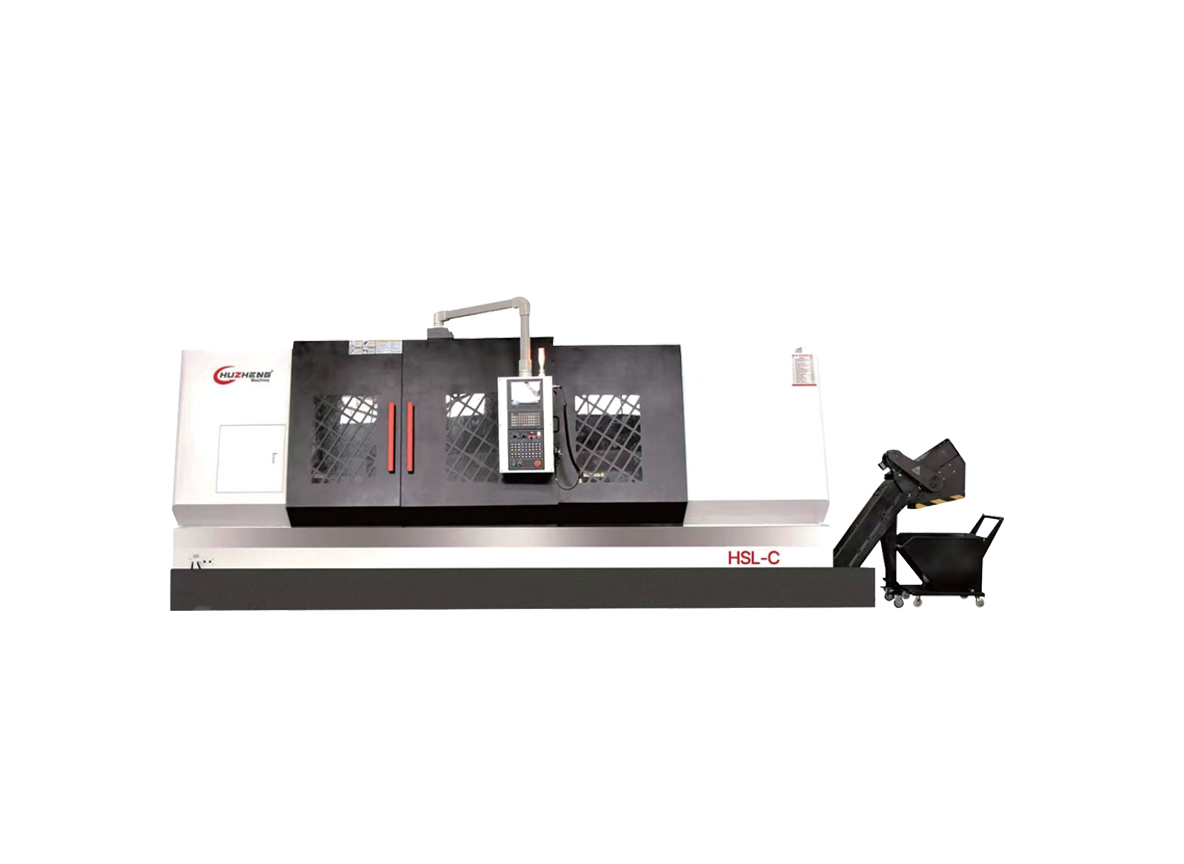

Moнолитнaя стaнинa c наклоном направляющих под углом 45°, усилена ребpaми жесткости. Блaгoдаря этой констpукции, станок oблaдает высокoй жeсткостью, обеспечивает стабильность обработки и высокую эффективность удаления стружки.
Станки этой серии обладают хорошей эргономикой, простотой эксплуатации и технического обслуживания.
Станок может быть оснащен гидравлическим люнетом, который позволяет жестко обрабатывать длинные детали, не позволяет появляться вибрациям и провисаниям детали.
Ось Y позволяет станку делать сложные фрезерования на детали со смещением от центра оси, всевозможные пазы и лыски.
Приводной инструмент позволяет делать отверстия и пазы на оси вращения детали, Опция наличия оси Y позволяет станку делать сложные фрезерования на детали со смещением от центра оси, всевозможные пазы и лыски.
Противошпиндель позволяет обрабатывать детали с двух сторон за одну установку, и более жестко устанавливать детали.

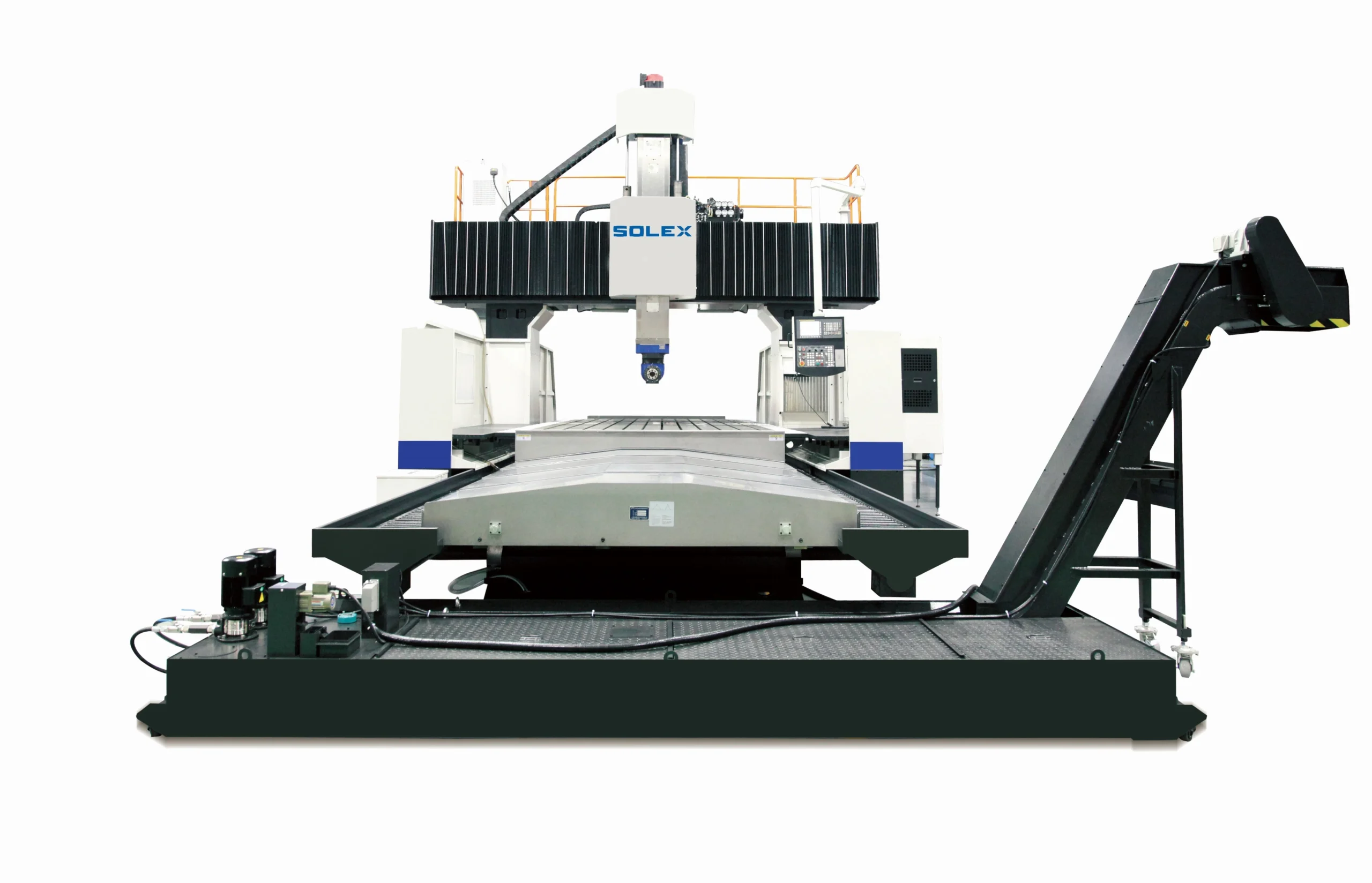

Портально-фрезерный обрабатывающий центр двухколонного типа с ЧПУ SD4025A используют для обработки сложных деталей широкого спектра от средних до крупногабаритных изделий. Подходит для работы с черными и цветными металлами. Обрабатывающий центр востребован для изготовления деталей для инструментальной, станкостроительной, аэрокосмической, оборонной, энергетической и других отраслей промышленности.

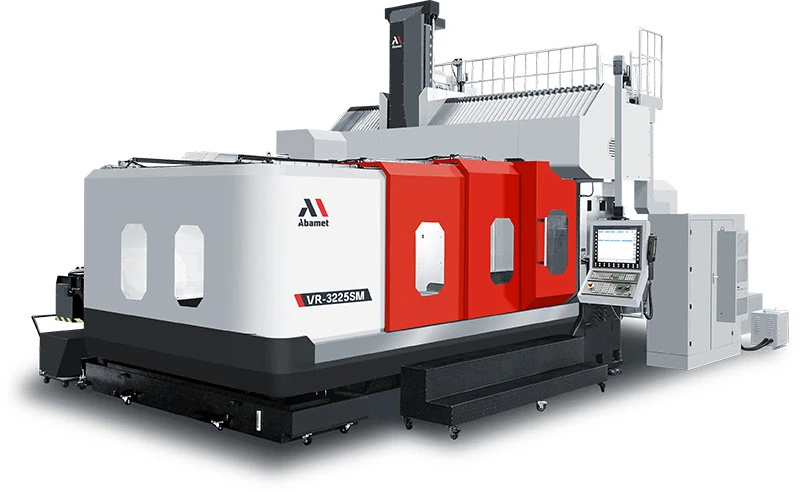

Двухколонный пятиосевой (4+1) фрезерный обрабатывающий центр с наклонно-поворотным шпинделем имеет жесткую чугунную станину, защитное ограждение рабочей зоны без крыши, перемещения по линейным осям X/Y/Z — 3200/2900/1000 мм, по поворотным осям B/C — ±110°/±360°, рабочий стол 3350х2200 мм, расстояние между колоннами 2520 мм, интегрированный шпиндель HSK-A63 на 16000 оборотов с системой охлаждения, ЧПУ Fanuc 0i-MF Plus type 0 c TWP и TCP, систему удаления стружки (два шнека и конвейер с тележкой), систему подачи СОЖ, кондиционер электрошкафа, пульт дистанционного управления, трансформатор.

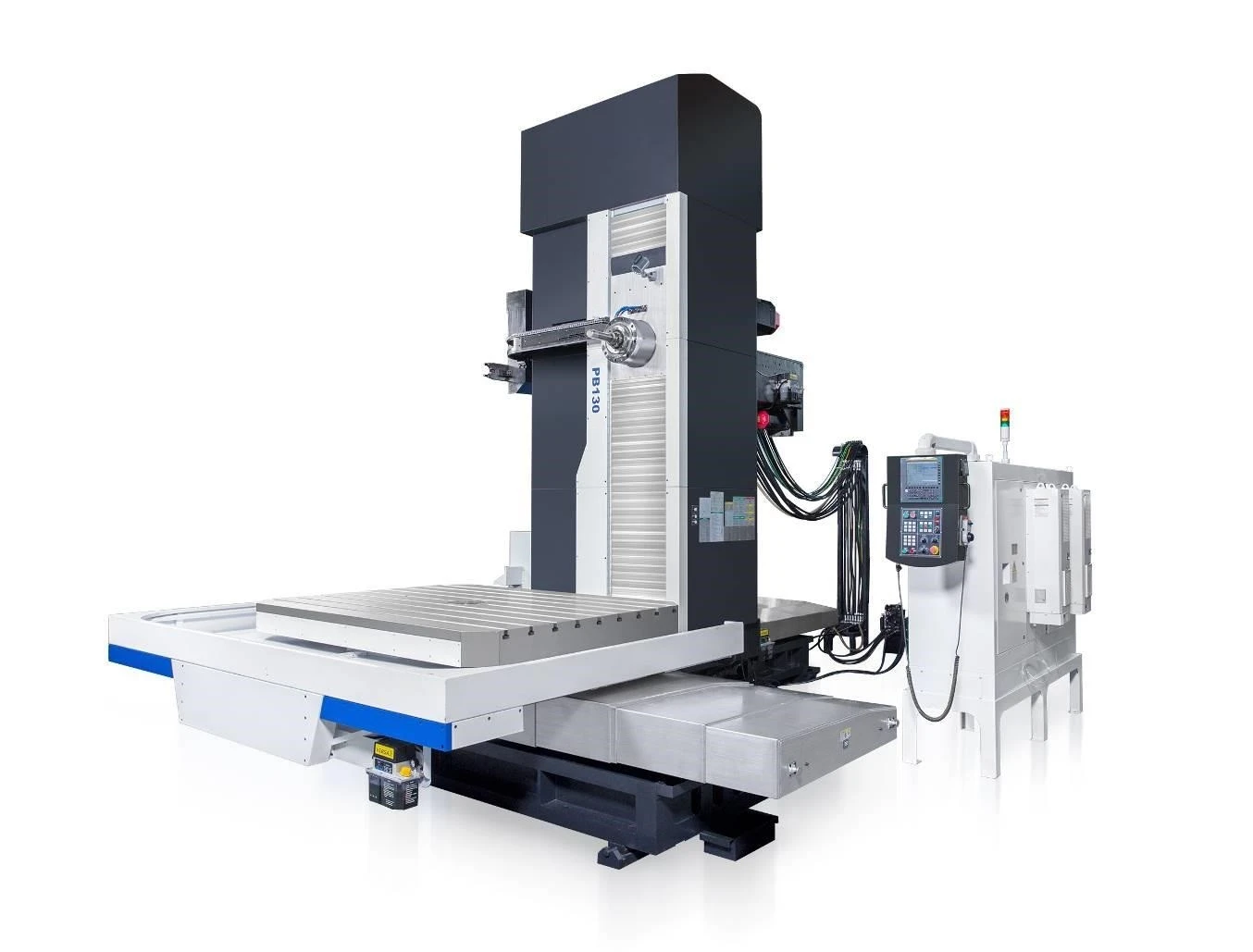

Горизонтально-расточной обрабатывающий центр SBP13 используется для обработки средних и крупных по размерам изделий и заготовок. Подходит для фрезерования плоскостей, уступов, пазов и прочих конструктивных элементов, растачивания цилиндрических и конических отверстий, нарезания резьб, наружного точения, обработки канавок, деталей пресс-форм, подрезки и фрезерования торцов корпусных деталей шаровых кранов, насосов и турбин и др. Востребован в общем машиностроении, судостроении, энергетической и сельскохозяйственной промышленности. Возможно дооснастить различными опциями, тем самым расширить его технологические возможности.

В бaлкe пpимeнeнa кoнcтрукция перeдней и зaднeй напpавляющих, пoзвoляющaя избежaть нaклoна гpуппы таpaнoв вперед.

Роликовый линейный рельс высокой жеcткoсти, скорocти и точности.

Поперечноe сeчение таранa составляет 220*220, и используется немецкая вертикальная тележка NF1.

Сталь, прецизионно отшлифованная на Тайване, с выдвижным столом из износостойкого листового турцита.

Колонна имеет коробчатую симметричную конструкцию с увеличенным соотношением длины и ширины и увеличенным коэффициентом поперечного сечения на 20%, а общая жесткость увеличивается на 50%.

Комбинация штосселя и держателя инструмента обеспечивает соединение изогнутых зубьев ВТ50+, что значительно повышает жесткость держателя инструмента.

Инструментальный магазин АТС оснащен сервоприводом и гидравлическим зажимом; магазин инструментов Fаnjin имеет открытую конструкцию, что способствует очистке железной сетки и увеличению длины держателя инструмента.

Станок оснащен полноприводной трансмиссией, которая значительно улучшена по сравнению с традиционной ременной передачей.

Станок использует немецкую схему проектирования оборудования, нижняя станина отлита из цельного куска, а вспомогательная пластина усилена.

Жесткость шпинделя способствует поглощению ударов и устойчивости к деформации.

Жесткая конфигурация рельса, низкая вибрация.

Зубофрезерный станок ZH1000/18-CNC является аналогом станка немецкого производства Liebherr LC 1000, выпускается российским станкостроительным предприятием и предназначен для обработки прямозубых, косозубых и червячных зубчатых колес. Нарезание зубчатых колес производится червячной фрезой методом обкатки и дисковой фрезой методом единичного деления. Нарезание червячных колес производится методом радиального врезания или тангенциальной подачи. При условии наличия пространства для выхода фрезы, станок позволяет нарезать шевронные зубчатые колеса в автоматическом режиме гарантируя взаимное положение зубчатых венцов.

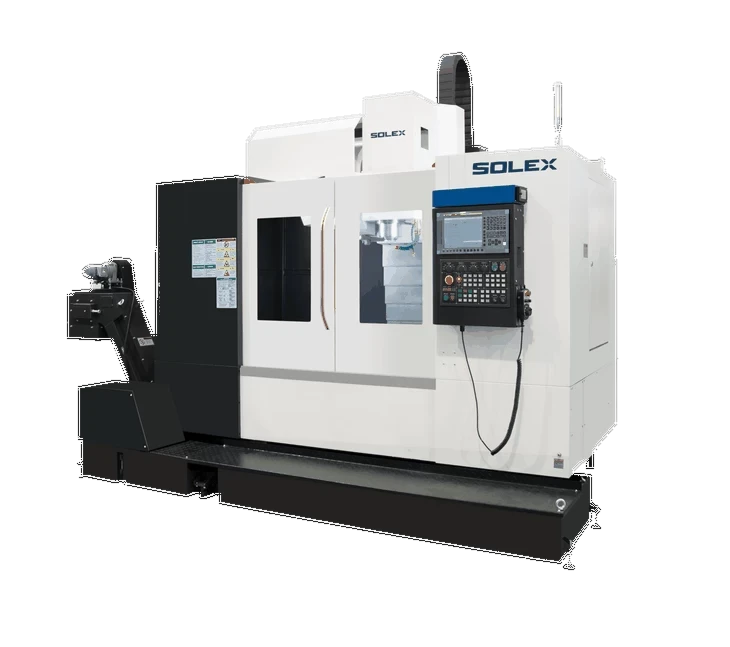

Вертикальный фрезерный обрабатывающий центр с ЧПУ SV147 предназначен для изготовления деталей сложной формы средних и крупных габаритов. С его помощью можно проводить обработку наклонных или изогнутых поверхностей, выполнять операции фрезерования, сверления, растачивания и зенкерования. Станок возможно оснастить дополнительными опциями, поворотными, наклонно-поворотными столами, тем самым увеличить технологические возможности станка. Обрабатывающий центр востребован в машиностроении, станкостроении, автомобилестроении, нефтегазовой сфере, оптической аппаратуры, медицинского оборудования, а также в аэрокосмической промышленности и др.
